JB-LB-CA2000SZ分布智能型火灾报警控制器（联动型）使用4合最多127个点5．控制输出：2组双触点继电器输出（火警输出、故障输出）2组手动控制输出继电器每对触点容量为1A/220VAC或2A/27VDC6.电源输出：24V/1A7．使用环境：温度－10oC～＋50oC湿度≤95％8．执行标准：GB4717－93火灾报警控制器通用技术条件GB16806-97消防联动控制设备通用技术条件三、系统组成CA2000/SZ智能火灾报警控制器（联动型）由控制主板和多线联动操作控制板组成。
通过全汉字液晶和键盘操作，实现信息的显示和人机对话。
四、主要功能1．系统参数设置功能系统安装完毕后，控制器第一次开机时将默认无编码，正常巡检，系统显示一切正常，必须进行编程设置，才能监视编码地址。
设置方法参见“六、系统功能”。
2．火灾报警功能（1（2（3（4（5（63报时，报“备电故障”，电池充电回路短路或充电电流过大时，报“充电故障”，故障指示灯点亮，同时发出故障报警音响。
多线联动设备发生断线或短路故障时，多线联动区故障指示灯点亮。
故障恢复后，相应的故障信息显示同时消失。
菜单002故障显示说明：（1）、“故障数003”表示系统有三个故障信息;（2）、左、右键用于切换分类报警信息。
（3）、信息多于一屏时，用上、下键查询。
（4）、#键进入系统功能。
4．自检功能为了验证控制器的运行状态，可对控制器进行自检。
自检时，控制器将对显示器、指示灯、声响电路、按键、内存、回路依次检查。
（详见六系统功能）5．查询编码在主菜单下选择“2”进入“2部件查询”菜单，选择“2部件查询”显示回路部件当前设置状态表格，按上、下键查询更多信息。
（详见六系统功能）6．密码锁78．手/系统可以启动或停止多线联动设备。
在禁止时，系统禁止启动多线联动设备。
五、外部接线说明1．15V交流电源输入接线端子（X12）注：3、4为15V交流电源输入的接线端21、2为15V交流电源输入接线端12．24V备电输入接线端（X13）注意：24V备电的极性，红色线为正，黑（兰）色线为负。
；小区智能管理可视对讲系统安装使用手册型号：BN TC—2000版本号：V21目录第一章TC—2000系统简介及系统组成 (2)一、系统简介 (2)二、系统功能特点 (2)三、系统组网 (3)四、系统器材命名规则及各系列功能说明 (3)第二章系统各组成部分功能说明 (5)一、单元门口机（不同款式请参见相关款式的说明书） (5)二、小区门口机（不同款式请参见相关款式的说明书） (17)三、户门口机 (22)四、室内机 (24)五、分层解码器 (26)六、网络连接器 (28)七、整合器 (29)八、管理中心电脑配置要求，联网交换机、光纤收发器配置要求，多媒体管理中心机参数 (30)第四章TC—2000系统组网结构、系统设备接线彩图 (34)第五章小区联网布局的规则 (51)一、单元型拓扑图 (51)二、小区型拓扑图 (52)三、社区型拓扑图 (53)第六章编码规则 (54)一、分层解码器房号编码规则 (54)二、网络连接器编码规则（具体可参照管理中心配套软件光碟中《楼栋ID/IP地址表》 (56)三、整合器层号房号编码规则 (59)第七章ID卡门禁系统使用说明 (61)一、不联网ID门禁操作说明 (61)二、住宅小区ID智能卡联网分布图(TCP/IP联网方式） (62)第八章系统线材的选择 (63)一、入户线(室内机到分层器或室内机到整合器之间) (63)二、网络器、分层器、整合器之间 (63)三、小区门口机、网络器、管理中心与以太网连接 (63)第九章系统防雷保护 (64)第二篇TC-2000多媒体管理中心使用说明 (66)第三篇 TC—2000系统调试 (77)一、楼宇独立调试 (77)二、联网调试 (77)三、TC—2000系统常见故障处理 (78)附录 (82)TC-2000系统使用超五类线选择指导 (82)第一篇 TC—2000可视对讲系统器材及组网说明第一章 TC—2000系统简介及系统组成一、系统简介TC-2000 可视对讲安防系统是珠海市太川电子企业有限公司集多年的可视对讲安防系统开发、销售、系统集成之经验，借鉴国内外可视对讲安防系统之先进技术与经验经多年潜心研究而开发出来的新一代可视对讲安防系统,系统集可视对讲、安防、门禁、信息发布、物业管理等多功能于一体，具有组网简单,功能齐全,稳定可靠，安装维护方便等特点。
兴洲2000保护器说明书绝缘杆保护器的绝缘能力可达250 V,它有很多的功能，我们在使用绝缘杆保护器的时候，需要了解一些安全方面的知识，防止安全事故的发生。
绝缘杆保护器是一个能实现高达500 V保护力度的电子开关。
在生活中会用到到很多电线与电缆，所以电线与电缆就显得非常重要了，它们都是用来防止线路被外力破坏了。
绝缘杆保护器是可以用来保护导线与电缆并且可以控制绝缘等级，可以防止一些故障发生，或者是提高一些线路质量。
•1、选择绝缘杆保护器时，要注意检查其是否在工作温度范围内工作，注意安装与使用环境的温度，注意保护装置和接线盒的密封状态。
选择过程中要考虑以下几点：①选择绝缘杆保护器的安装环境应避开可能产生振动、冲击的地方；②选择绝缘杆保护器时应选择有足够安全距离的位置。
当选择的保护装置无法工作时，可以将线路的断路器直接连到保护装置上，通过切断电流或断电来进行维护和维修。
③应选用有良好密封性能和可靠的接线盒。
例如，为了满足设备的正常运行和维护需要，可以选用密封性能好、可靠密封的外壳。
④应按现场实际情况选择适合于现场使用的各种保护装置。
•2、线路上的工作环境应该是干净的环境，没有灰尘以及杂质侵入到绝缘套管内。
安装在导线上的绝缘套管应该是符合绝缘规范的。
有一些设备的绝缘套管上需要开孔或者是可以通过套管上的螺丝孔的部位，应该按照线路的实际情况去进行安装。
安装到位之后确保不会出现漏电或者是损坏的情况。
如果存在这样的情况的话，也应该要按照规定来操作。
•3、在安装到线路上的时要保证绝缘套管的完整性情况和接线盒内部的空气流通，避免有灰尘以及杂质进入到线路中。
根据配电所保护方式的不同，低压电力线路绝缘保护器又可分为低压线路中性点断路器、低压线路熔断器（分断）、低压线路三相负荷开关保护器（分合）以及低压线路熔断器（分断）。
低压线路熔断器又可分为普通熔断器、低压熔断器。
那么怎样正确的选择低压线路熔断器呢？今天，国网山东省电力公司配电设备处为大家介绍低压线路熔断器的正确选择方式及其技术要求。

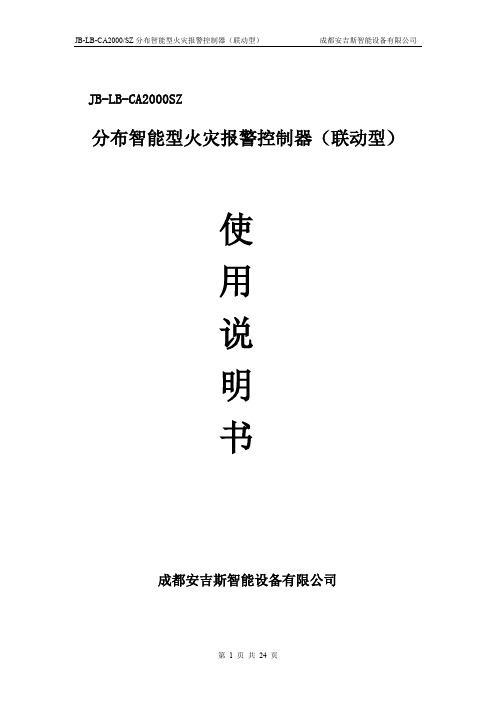

JB-LB-CA2000SZ分布智能型火灾报警控制器（联动型）使用说明书成都安吉斯智能设备有限公司一、概述JB-LB-CA2000/SZ分布智能火灾报警控制器与探测器及各种模块组成自动监测系统，监测现场的火灾情况，利用智能算法判断其状态（火警或故障或反馈），完成火灾自动报警和联动功能。
该控制器可以实现全总线通讯，集报警、监视、控制于同一回路总线。
硬件电路采用单片微机控制，模块化结构，布局简洁紧凑，便于系统安装和扩展。
控制器外形为壁挂式结构，全中文液晶显示，外形新颖美观。
是一种高性能、高可靠性的智能火灾报警控制器。
二、主要技术指标1．电源： AC 220V ±10％～15％ 50Hz2. 备用电源： DC 24V （密封式蓄电池2节：2x12Vx12ah）3．控制器容量：单回路可达127点4．回路容量：二线制智能感烟、感温探测器，手动报警按钮，输入模块，联动模块等任意组合最多127个点5．控制输出： 2组双触点继电器输出（火警输出、故障输出）2组手动控制输出继电器每对触点容量为1A/220VAC或2A/27VDC6.电源输出： 24V/1A7．使用环境：温度－10ºC～＋50ºC湿度≤95％8．执行标准： GB4717－93火灾报警控制器通用技术条件GB16806-97消防联动控制设备通用技术条件三、系统组成CA2000/SZ智能火灾报警控制器（联动型）由控制主板和多线联动操作控制板组成。
通过全汉字液晶和键盘操作，实现信息的显示和人机对话。
四、主要功能1．系统参数设置功能系统安装完毕后，控制器第一次开机时将默认无编码，正常巡检，系统显示一切正常，必须进行编程设置，才能监视编码地址。
设置方法参见“六、系统功能”。
2．火灾报警功能当控制器检测并判断某一探测器处于火警状态时，控制器点亮火警指示灯，响起火警报警声，并在液晶屏上显示出具体的报警地址、时间、描述信息等（见菜单001）。
J2000/S火灾报警灭火系统操作说明J2000/S型火灾报警灭火系统是我公司开发的简洁型智能火灾报警灭火控制系统。
它设计功能齐全，工作稳定可靠。
因消防产品的特殊性，系统在长期不间断运行过程中，需定期对系统进行维护保养。
当保护区出现异常或系统出现报警和故障时，用户可从以下几个方面学习操作和处理。
一、详细阅读使用说明书，并按说明书要求安全操作。
二、控制器应由专人看管，定期检查做好维护工作。
三、系统自检复位：按下密钥键＋自检/复位键后，系统复位，面板上所有指示灯被点亮，数码管从0到9自检笔画，机体依次发出三种不同的报警声：火警声、故障声、打阀声。
四、系统校时：将机内显示板上JP1短路子插上，操作按键流程：先按密钥键＋F1键＋F2键＋设置键。
按调整键调整在总数处的数码管显示的功能号（01设置年、02星期、03月、04日、05时、06分、07秒）；按上下键修改部位处的数码管显示的参数（某某年某星期某某月某某日某某时某某分某某秒）；每修改一条要按回车键保存一次；修改完后再按复位键退出。
再将机内显示板上JP1短路子拔下。
五、自动控制式：当火灾发生后,感烟探测器、感温探测器或手动报警按钮发出火警信号满足联动条件时,系统启动延时程序：联动继电器动作，发出声光报警信号；56、58号输入输出模块动作；延时时间到，灭火继电器动作，发出打开电磁阀信号（断续2秒的24V脉冲电压3次），并拌有放气音响（哒哒…）；在接收到压力开关放气反馈信号后，放气继电器动作，面板放气灯点亮。
六、手动方式：保护区人员确定火灾发生时，按下该保护区手动控制盒发出灭火指令，不管J2000/S控制器处于自动或手动方式，系统即可启动延时程序执行灭火。
保护区人员也可把火情通知控制中心，控制中心人员按下密钥键＋F1键＋F2键＋启动键启动延时程序执行灭火。
如查知误报警，在延时程序执行灭火打阀时间前，按下停止键即可终止放气灭火。
七、机械应急手动式:在上述两种方式失效需机械应急手动时，具体操作如下：（1）拔下起火保护区启动瓶上的电磁阀上手动止簧片，压下手柄即可。
zskk2保护开关说明书一、ZKJB-K2智能开关综合保护装置主要性能和技术参数：1、额定电压：380V、660V、1140V。
当线路中电压不低于额定电压值的85％，不高于额定电压值120％时，起动器均能可靠地工作。
2、额定电流：200A、315A、400A。
3、额定频率：50Hz。
4、工作方式：长期工作制。
5、使用类别：AC3。
6、控制电动机功率范围（当η=0.75时），1140V时：10--460KW。
660V时：10--260KW。
380V时：10--150KW。
隔离开关分断能力：1200A。
7、先导回路参数大开路电压≤20VAC（DC17V）。
大短路电流。
8、远控线参数：操作频率：300次／小时。
长度≤1000米。
导线截面≥0.4mm2、分布电感≤1Mh/km;分布电容≤0.1μf/km、控制导线根数：3根。
9、控制方式：单机近方或远方控制程控联机、近方或远方控制延时起动时间：8S。
10、保护功能过载--反时限动作短路--瞬动断路--延时动作漏电闭锁--漏电闭锁数、1140V时、40K。
660V时、22K、380V时：8 K、欠压保护--延时动作过压保护--瞬时过压、阻容吸收，延时保护。
防先导回路短路自起动--当先导回路短路时起动器禁止起动。
11、显示方式：采用全中文显示系统，能显示正常运行时的工作和故障动作时的所有信息。
12、引入电缆装置进线口、出线口各二个，引入电缆外径Φ30-68mm控制线进、出口四个，引入电缆外径8-18mm。
13、外壳尺寸：（宽-高-深）850-900-645。
bkgc2000控制箱说明书
1、接通电源，控制盒电源指示灯亮。
2、开门：按“开”键，工作指示灯亮，门体收缩，大门通道自动打开。
3、关门：按“关”键，工作指示灯亮，门体伸展，大门通道自动关闭。
4、手动：遇到停电时，可打开机头箱门，用专用钥匙插入匙孔，旋转180度，即可转为人工推拉。
5、遥控:：手持遥控手柄可在控制盒周围10-30米内(根据现场的无线电通讯环境而定)活动控制，按遥控手柄的“开”键，大门自动打开，按“关”键，大门自动关闭。
6、电动伸缩门电源必须架设专线，严禁与其它电器并用。
7、产品在安装牢固、经调试合格后方能使用。
8、控制盒必须安装在干燥、通风的位置，严禁靠近大功率无线电器材，避免影响正常工作。
使用控制按键时，不要用力过大、过猛，避免损坏。
9、门体运行时，导轨上严禁人员及车辆停留。
操作人员应随时留视门体运行情况，以免发生意外。
10、轨道内应经常清扫，以免杂物堆积影响运行。
11、驱动器每年至少要加注一次润滑脂，链条应经常加注润滑油，并检查各部件磨损情况，磨损严重的机件要及时维修或更换。
12、推拉电动伸缩门时，开、关轻、缓，禁止猛推猛拉，造成
损坏。
