闭环伺服系统

全闭环伺服系统结构特点全闭环伺服系统是一种高性能的运动控制系统，它由传感器、控制器和执行器组成，能够实现准确的位置、速度和力量控制。

全闭环伺服系统相比于开环系统具有更高的精度和稳定性，能够更好地适应复杂的工作环境和任务要求。

全闭环伺服系统的结构特点主要包括以下几点：1. 传感器：全闭环伺服系统中的传感器通常用于实时监测执行器的位置、速度和力量等参数，并将这些数据反馈给控制器。

常用的传感器包括编码器、位移传感器、力传感器等。

传感器的准确性和灵敏度直接影响系统的控制精度和性能。

2. 控制器：控制器是全闭环伺服系统的核心部件，负责接收传感器反馈的数据，进行运动控制算法的计算，并输出控制信号控制执行器的运动。

控制器通常采用高性能的数字信号处理器（DSP）或者专用的运动控制芯片，以确保系统的实时性和稳定性。

3. 执行器：执行器是全闭环伺服系统中的执行部件，负责根据控制器输出的控制信号实现精确的位置、速度和力量控制。

执行器通常采用伺服电机或者液压缸等设备，能够提供高精度、高速度和高力量的运动输出。

4. 反馈回路：全闭环伺服系统通过传感器采集到的反馈信号与控制器输出的控制信号进行比较，形成一个反馈回路。

通过不断地调节控制信号，使得实际输出与期望输出尽可能接近，从而实现准确的运动控制。

反馈回路能够有效地抑制系统的误差和干扰，提高系统的稳定性和精度。

5. 高性能控制算法：全闭环伺服系统通常采用先进的控制算法，如比例积分微分（PID）控制算法、模糊控制算法、模型预测控制算法等。

这些控制算法能够根据系统的数学模型和实时反馈信息，快速地调节控制参数，实现系统的高性能运动控制。

在全闭环伺服系统中，传感器、控制器、执行器和反馈回路相互作用，共同实现高精度、高稳定性的运动控制。

全闭环结构能够有效地抑制系统的误差和干扰，提高系统的响应速度和控制精度。

这种结构特点使得全闭环伺服系统在工业自动化、机器人技术、航空航天等领域得到广泛应用。

伺服电动机运动系统的位置闭环控制GeorgeEllis2010-01-13 15:20伺服电动机运动系统的位置闭环控制采用伺服电动机的闭环伺服系统主要由执行元件（如交直流伺服电动机、液压马达等）、反馈检测单元、比较环节、驱动线路和机械运动机构五部分组成。

其中，比较环节的作用是将指令信号和反馈信号进行比较，两者的差值作为伺服系统的跟随误差，经驱动线路控制执行元件带动机械位移，直到跟随误差为零。

根据比较环节组成的闭环位置控制方式不同，伺服系统也有多种形式。

随着微处理器及控制技术的介入和完善，由硬件组成的比较环节将由软件实现的位置控制环取代，即由模拟式向数字化方向过渡，以适应更高速度与精度的需要，而且，系统中的电流环、速度环和位置环的反馈控制全部数字化，全部伺服的控制模型和动态补偿均由高速微处理器及其控制软件进行实时处理，采样周期只有零点几毫秒，采用前馈与反馈结合的复合控制可以实现高精度和高速度，近年来又出现了学习控制这一种智能型的伺服控制，在周期性的高速度、高精度跟踪中，几乎可以消除第一个周期以外的全部伺服误差，数字化的软件伺服是当今的发展趋势。

下面将介绍几种典型的闭环伺服系统结构。

鉴相式伺服系统鉴相式伺服系统是运动控制中早期使用较多的一种闭环伺服系统，它具有工作可靠、抗干扰性强、精度高等优点。

但由于增加了位置检测、反馈、比较等元件，与步进式伺服系统相比，它的结构比较复杂，调试也比较困难。

下面讲述鉴相式伺服系统的工作原理。

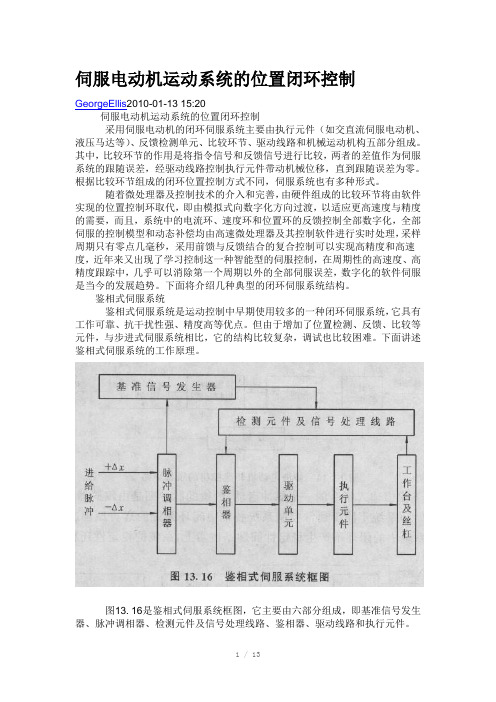

图13. 16是鉴相式伺服系统框图，它主要由六部分组成，即基准信号发生器、脉冲调相器、检测元件及信号处理线路、鉴相器、驱动线路和执行元件。

基准信号发生器输出的是一列具有一定频率的脉冲信号，其作用是为伺服系统提供相位比较的基准。

脉冲调相器又称为数字相位转换器，它的作用是将来自主机的进给脉冲信号转换为相位变化信号，该相位变化信号可用正弦波或方波表示。

若主机没有进给脉冲输出，脉冲调相器的输出与基准信号发生器的基准信号同相位，即两者没有相位差。

一、概述机床作为制造业中常见的设备之一，对于产品加工具有至关重要的作用。

而机床的运动控制系统中的伺服系统更是其核心部分之一。

双闭环机床伺服系统作为目前应用较为广泛的一种机床伺服系统，其组成及各部分作用备受关注。

本文旨在对双闭环机床伺服系统的组成及各部分作用进行系统的介绍，以期对读者有所启发。

二、双闭环机床伺服系统的基本概念1.1 双闭环机床伺服系统的定义双闭环机床伺服系统是一种具有两个闭环控制的机床伺服系统，分别是速度环和位置环。

通过这两个闭环系统的协同作用，可以更加精准地控制机床的运动，提高加工精度和效率。

1.2 双闭环机床伺服系统的优势双闭环机床伺服系统相较于单闭环系统具有许多优势，如运动精度更高、动态性能更好、抗干扰能力更强等。

三、双闭环机床伺服系统的组成2.1 电机部分电机是双闭环机床伺服系统的核心部分，负责将电能转换为机械能，驱动机床的各种运动。

通常采用的是交流伺服电机或直流伺服电机。

2.2 传感器部分传感器是用来感知机床运动状态的装置，可以采集到机床位置、速度等信息，并反馈给控制系统，以实现闭环控制。

常见的传感器包括编码器、光栅尺等。

2.3 控制器部分控制器是双闭环机床伺服系统的大脑，负责接收传感器反馈的信号，计算控制算法得出控制指令，并驱动电机实现所需的运动。

常见的控制器包括PLC、DSP等。

2.4 励磁部分励磁部分是用来控制电机的磁场强度的部分，可以根据运动需要调节电机的磁场，以实现精确的运动控制。

通常采用的是三相功率放大器。

四、双闭环机床伺服系统各部分的作用3.1 电机的作用电机是双闭环机床伺服系统的动力来源，可以根据控制器输出的控制指令实现精确的运动控制。

其性能的好坏直接影响着机床的加工精度和效率。

3.2 传感器的作用传感器负责采集机床的运动状态信息，并将其反馈给控制器，以实现闭环控制。

传感器的准确性和稳定性对机床的运动控制起着至关重要的作用。

3.3 控制器的作用控制器是整个双闭环机床伺服系统的大脑，负责接收传感器反馈的信号，计算控制算法，并输出控制指令驱动电机运动。

伺服系统的开环控制与闭环控制伺服系统是一种能够对输出进行精确控制的系统。

在伺服系统中，输出通常指的是某种物理量，例如位置、速度或者力。

开环控制和闭环控制是伺服系统两种主要的控制方式。

一、开环控制开环控制又称为非反馈控制。

在该模式下，控制器没有反馈被控制量的信息。

相反，控制器根据已知的输入信号和系统的静态和动态特性进行计算，输出控制信号。

由于开环控制没有考虑系统的实际输出值，所以结果可能会受到许多外部因素的影响而导致不稳定，例如系统的负载或环境温度变化。

开环控制通常应用于简单的系统或者那些对输出精确度要求不高的系统中。

二、闭环控制闭环控制又称为反馈控制。

在该模式下，控制器通过传感器获取被控制量的实际输出值，并将其返回至控制器，以便计算误差并相应地调整输出信号。

闭环控制通常比开环控制更加精确，因为它可以对实际输出值进行即时调整。

当然，在闭环控制模式下，系统所需的硬件和软件成本也更高。

闭环控制通常应用于对输出精度要求高且稳定性要求高的系统中。

三、开环控制和闭环控制的比较总的来说，开环控制和闭环控制各有优缺点。

开环控制通常比较简单，并且可以为系统提供基本的控制。

但是，由于其不考虑实际输出值的变化，所以其控制精度较低，对于环境变化比较敏感。

闭环控制虽然成本高，但其控制精度相对较高，可以从控制误差中学习并自我调节。

此外，由于它可以实施实时调整，所以闭环控制通常比开环控制更稳定。

四、结论在伺服系统中，开环控制和闭环控制是两种常见的控制模式。

适合哪种控制模式应该根据具体情况而定，包括对所需控制的输出精度要求、系统成本、环境条件等各种因素的影响。

闭环伺服系统结构特点
一、引言
闭环伺服系统是一种常见的控制系统，其结构特点决定了其在工业自动化领域的广泛应用。

本文将从以下几个方面对闭环伺服系统的结构特点进行详细介绍。

二、闭环伺服系统的基本组成
1. 传感器：用于检测被控对象的状态或位置，将信号转换为电信号送入控制器；
2. 控制器：处理传感器反馈信号，并根据设定值和反馈信号计算出控制指令；
3. 执行机构：根据控制指令执行动作，如电机、液压缸等。

三、闭环伺服系统的工作原理
1. 传感器检测被控对象状态或位置，并将信号送入控制器；
2. 控制器处理传感器反馈信号，并根据设定值和反馈信号计算出控制指令；
3. 控制指令送入执行机构，执行机构按照指令执行动作；
4. 执行机构动作产生反馈信号，传回给控制器；
5. 控制器根据反馈信号调整控制指令，使得被控对象达到设定值。

四、闭环伺服系统的优点
1. 精度高：闭环伺服系统通过反馈控制，可以实现对被控对象的精确控制；
2. 稳定性好：闭环伺服系统可以根据反馈信号实时调整控制指令，保证被控对象的稳定性；
3. 响应速度快：闭环伺服系统可以根据反馈信号实时调整控制指令，响应速度快。

五、闭环伺服系统的应用领域
1. 机器人：闭环伺服系统可以用于机器人的运动控制；
2. 飞行器：闭环伺服系统可以用于飞行器的姿态控制；
3. 机床：闭环伺服系统可以用于机床的位置和速度控制。

六、结论
闭环伺服系统是一种精确、稳定、响应速度快的控制系统，其基本组成包括传感器、控制器和执行机构。

在机器人、飞行器、机床等领域得到了广泛应用。

伺服系统的分类和基本组成形式伺服系统是一种能够将电压信号转化为转矩和转速以驱动控制对象的电机系统。

它的主要特点是具有机电时间常数小、线性度高、始动电压等特性，可将所收到的电信号转换成电动机轴上的角位移或角速度输出。

伺服电机分为直流和交流伺服电动机两大类，其转速随着转矩的增加而匀速下降。

在自动控制系统中，伺服电机常用作执行元件。

数控机床伺服系统的作用在于接受来自数控装置的指令信号，驱动机床移动部件跟随指令脉冲运动，并保证动作的快速和准确。

其中，进给伺服控制对伺服系统的要求更高，而主运动的伺服控制要求相对较低。

因此，数控机床的精度和速度等技术指标往往主要取决于伺服系统的质量。

伺服系统按其驱动元件和控制方式划分，有步进式伺服系统、直流电动机伺服系统、交流电动机伺服系统、开环伺服系统、闭环伺服系统和半闭环伺服系统等。

其中，开环系统主要由驱动电路、执行元件和机床3大部分组成，常用的执行元件是步进电机；闭环系统主要由执行元件、检测单元、比较环节、驱动电路和机床5部分组成，常见的检测元件有旋转变压器、感应同步器、光栅、磁栅和编码盘等。

根据进入比较环节信号的形式以及反馈检测方式，闭环(半闭环)系统可分为脉冲比较伺服系统、相位比较伺服系统和幅值比较伺服系统3种。

在闭环系统中，检测元件将机床移动部件的实际位置检测出来并转换成电信号反馈给比较环节，比较环节的作用是将指令信号和反馈信号进行比较，两者的差值作为伺服系统的跟随误差，经驱动电路，控制执行元件带动工作台继续移动，直到跟随误差为零。

半闭环伺服系统的精度要比闭环伺服系统的精度低一些，这是由于丝杠和工作台之间传动误差的存在所导致的。

因此，伺服系统的分类和基本组成形式对于机床的性能和精度有着至关重要的影响，需要在实际应用中根据具体需求进行选择和配置。

执行元件在伺服系统中扮演着重要的角色，其作用是将电信号转化为机械位移，以实现控制信号的跟随。

直流宽调速电动机和交流电动机是常用的执行元件，不同的执行元件需要不同的驱动电路。

数控机床伺服系统的分类数控机床伺服系统按用途和功能分为进给驱动系统和主轴驱动系统；按控制原理和有无检测反馈环节分为开环伺服系统、闭环伺服系统和半闭环伺服系统；按使用的执行元件分为电液伺服系统和电气伺服系统。

1.按用途和功能分：(1)进给驱动系统：是用于数控机床工作台坐标或刀架坐标的控制系统，控制机床各坐标轴的切削进给运动，并提供切削过程所需的力矩。

主要关心其力矩大小、调速范围大小、调节精度高低、动态响应的快速性。

进给驱动系统一般包括速度控制环和位置控制环。

(2)主轴驱动系统：用于控制机床主轴的旋转运动，为机床主轴提供驱动功率和所需的切削力。

主要关心其是否有足够的功率、宽的恒功率调节范围及速度调节范围；它只是一个速度控制系统。

2.按使用的执行元件分：(1)电液伺服系统其伺服驱动装置是电液脉冲马达和电液伺服马达。

其优点是在低速下可以得到很高的输出力矩，刚性好，时间常数小、反应快和速度平稳；其缺点是液压系统需要供油系统，体积大、噪声、漏油等。

（2）电气伺服系统其伺服驱动装置伺服电机（如步进电机、直流电机和交流电机等）。

其优点是操作维护方便，可靠性高。

其中，1）直流伺服系统其进给运动系统采用大惯量宽调速永磁直流伺服电机和中小惯量直流伺服电机；主运动系统采用他激直流伺服电机。

其优点是调速性能好；其缺点是有电刷，速度不高。

2）交流伺服系统其进给运动系统采用交流感应异步伺服电机（一般用于主轴伺服系统）和永磁同步伺服电机（一般用于进给伺服系统）。

优点是结构简单、不需维护、适合于在恶劣环境下工作；动态响应好、转速高和容量大。

3.按控制原理分（1）开环伺服系统系统中没有位置测量装置，信号流是单向的（数控装置→进给系统），故系统稳定性好。

开环伺服系统的特点：1. 一般以功率步进电机作为伺服驱动元件。

2. 无位置反馈，精度相对闭环系统来讲不高，机床运动精度主要取决于伺服驱动电机和机械传动机构的性能和精度。

步进电机步距误差，齿轮副、丝杠螺母副的传动误差都会反映在零件上，影响零件的精度。
