实验一++++光学显微镜的结构及使用方法(1+0级)

实验一显微镜的构造和使用、植物细胞基本结构一、实验目的1、了解普通光学显微镜的构造和各部分性能，学习和掌握显微镜的使用方法。

2、学习生活细胞观察方法，掌握植物细胞基本结构。

3、掌握细胞主要后含物的种类及鉴别4、学习临时制片方法（斯取法、刮取法）、粉末装片法和生物绘图方法。

二、实验器具与试剂光学显微镜、载玻片、盖玻片、尖头镊子、解剖针、刀片、剪刀、吸水纸、擦镜纸、纱布块、吸水纸蒸馏水、稀碘液、苏丹Ⅲ、水合氯醛、稀甘油、20%蔗糖液。

三、实验材料洋葱鳞叶表皮细胞制片、马铃薯块茎、半夏粉末、大黄粉末、黄柏粉末、麻黄粉末。

四、实验内容（一）普通光学显微镜的构造显微镜是研究植物细胞结构、组织特征和器官构造的重要的和不可替代的仪器。

显微镜的种类繁多，可分为光学显微镜和电子显微镜两大类。

电子显微镜结构相对复杂，光学显微镜结构较为简单，基本结构均可分为机械部分和光学系统部分。

1．机械部分：显微镜机械部分是由精密而牢固的零件组成，主要包括镜座、镜臂、载物台、镜筒、物镜转换器和调焦装置等。

（1）镜座：是显微镜的基座，用以支持镜体平衡，其上装有反光镜或照明光源。

（2）镜柱：是镜座上面直立的短柱，连接、支持镜臂及以上的部分。

（3）镜臂：弯曲如臂，上接镜筒、下接镜柱，支持载物台、聚光器和调焦装置。

是取放显微镜时手握的部位。

直筒显微镜镜臂和镜柱连接处有活动关节，可使显微镜在一定范围内后倾，一般不超过30°。

（4）镜筒：一般长160 mm～170 mm。

其上端放置目镜，下端与物镜转换器相连。

双筒斜式的镜筒，两镜筒距离可以根据两眼距离及视力来调节。

（5）物镜转换器：是固着在镜筒下端的圆盘，其上装有不同倍数的物镜。

可以左右自由转动，便于更换物镜。

（6）载物台：放置切片的平台，中央有一个通光孔，旁边装有固定玻片的压夹或标本移动器。

有的显微镜载物台下装有聚光镜。

（7）调焦装置：镜臂两侧有粗、细调焦轮各一对，旋转时可使镜筒上升或下降，以便得到清晰物像，即调焦。

光学显微镜的结构及使用方法
一、光学显微镜的基本结构：
目镜—--—长的放大倍数小
镜头
1、光学结构物镜---—长的放大倍数大
反光镜（平面镜、凹面镜）-—--调节视野亮度粗、细准焦螺旋-——使镜筒上升或下降，调节物像清晰度。

2、机械结构转换器————更换不同放大倍数的物镜
光圈—-—-调节视野亮度（有大小之分）
二、光学显微镜的成像:
1、倒立的虚像。

2、放大倍数实质是指放大物体的长度或宽度。

3、放大倍数的计算：物镜放大倍数×目镜放大倍数。

三、光学显微镜的一般使用方法：
1、取镜与安放:
2、对光：
①转到转换器，使低倍物镜对准通光孔。

②选较大的光圈对准通光孔,左眼注视目镜，转动反光镜,直到看到白亮的视野。

3、低倍镜的观察:
①把所要观察的玻片标本放在载物台上，用压片夹压住,标本要正对通光孔的中心。

②转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止（此时实验者应该在侧面看物镜与玻片，避免相撞）。

③左眼看目镜内,同时反向缓缓转动粗准焦螺旋使镜筒上升,直到看到物像为止，再稍稍转动细准焦螺旋，使看到的物像更加清晰。

4、高倍镜的观察:
①低倍镜换高倍镜的一般步骤是怎样的？
②低倍镜换上高倍镜后物镜与玻片的距离有何变化？视野的亮度、大小有何变化？观察到的细胞体积、细胞数目有何变化？
③如果在视野中发现有污点，则污点的位置可能在什么部件上？如何来判断污点所在的位置？。

实验报告：光学显微镜的原理，构造及使用一、实验目的1.了解光学显微镜的基本原理和构造；2.掌握使用光学显微镜观察样品的方法。

二、实验器材1.光学显微镜；2.载玻片；3.盖玻片；4.荧光素钠溶液；5.酒精。

三、实验原理光学显微镜是利用物体对光线的折射和反射作用来放大物体影像的一种仪器。

其基本原理为：当平行光线射到物体表面时，一部分光线被物体吸收，一部分光线被反射或折射，这些光线经过透镜的折射后汇聚到一点上，形成物体的倒立实像。

通过目镜和物镜的组合，可以使这个倒立实像在屏幕上得到清晰的放大图像。

光学显微镜主要由以下部分组成：物镜、目镜、反光镜、光源和调焦机构等。

其中，物镜是用于放大物体影像的主要元件，通常有多个不同倍数的物镜可供选择。

目镜则用于将物镜所成的放大图像进一步放大，并通过眼睛观察。

反光镜则用于将透过物镜和目镜的光线聚焦到屏幕上，以便观察。

光源则是用来提供照明的光源，常用的有白炽灯和氙气灯等。

调焦机构则用于调节物镜和目镜之间的距离，以获得清晰的放大图像。

四、实验步骤1.准备样品：取一块透明的载玻片，在其表面涂上一层荧光素钠溶液(浓度为0.1%),然后用盖玻片覆盖在上面，使其密封。

2.安装显微镜：将载玻片放置在显微镜底座上，调整好光源和调焦机构的位置，使样品能够被清晰地观察到。

3.观察样品：通过目镜观察载玻片上的荧光素钠溶液，可以看到其中的微小颗粒状物质在显微镜下呈现出明显的结构特征。

4.清洗样品：用酒精擦拭载玻片和盖玻片，以去除荧光素钠溶液残留物。

五、实验结果与分析通过本次实验，我们成功地观察到了荧光素钠溶液中的微小颗粒状物质的结构特征，这表明了光学显微镜作为一种高分辨率的成像仪器在科学研究中的重要性。

同时，我们也了解到了光学显微镜的基本原理和构造，以及如何正确地使用它进行观察。

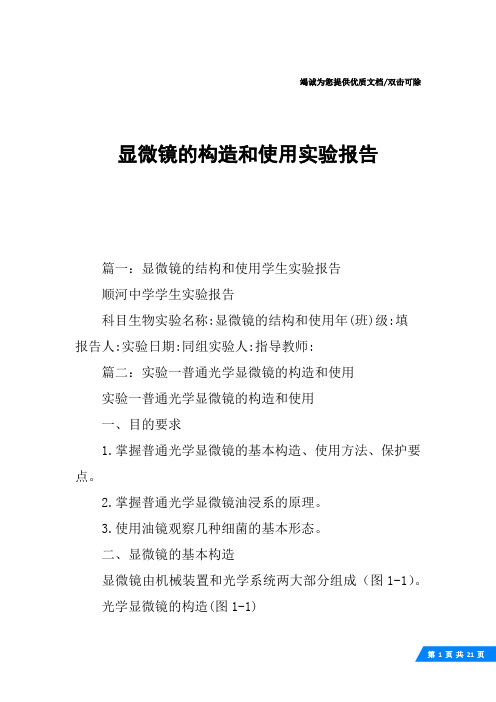

竭诚为您提供优质文档/双击可除显微镜的构造和使用实验报告篇一：显微镜的结构和使用学生实验报告顺河中学学生实验报告科目生物实验名称:显微镜的结构和使用年(班)级:填报告人:实验日期:同组实验人:指导教师:篇二：实验一普通光学显微镜的构造和使用实验一普通光学显微镜的构造和使用一、目的要求1.掌握普通光学显微镜的基本构造、使用方法、保护要点。

2.掌握普通光学显微镜油浸系的原理。

3.使用油镜观察几种细菌的基本形态。

二、显微镜的基本构造显微镜由机械装置和光学系统两大部分组成（图1-1）。

光学显微镜的构造(图1-1)1.物镜转换器2.接物镜3.游标卡尺4.载物台5.聚光器6.彩虹光阑7.光源8.镜座9.电源开关10.光源滑动变阻器11.粗调螺旋12.微调螺旋13.镜臂14.镜筒15.目镜16.标本移动螺旋1．机械装置镜座（base）和镜臂（arm）镜座位于显微镜底部，呈马蹄形，它支持全镜。

镜臂有固定式和活动式两种，活动式的镜臂可改变角度。

镜臂支持镜筒。

镜筒（bodytube）是由金属制成的圆筒，上接目镜，下接转换器。

镜筒有单筒和双筒两种，单筒又可分为直立式和后倾式两种。

而双筒则都是倾斜式的，倾斜式镜筒倾斜45°。

双筒中的一个目镜有屈光度调节装置，以备在两眼视力不同的情况下调节使用。

转换器（nosepiece）为两个金属碟所合成的一个转盘，其上装3—4个物镜，可使每个物镜通过镜筒与目镜构成一个放大系统。

载物台（stage）又称镜台，为方形或圆形的盘，用以载放被检物体，中心有一个通光孔。

在载物台上有的装有两个金属压夹称标本夹，用以固定标本；有的装有标本推动器，将标本固定后，能向前后左右推动。

有的推动器上还有刻度，能确定标本的位置，便于找到变换的视野。

调焦装置是调节物镜和标本间距离的机件，有粗动螺旋（coarseadjustment）即粗调节器和微动螺旋（fineadjustment）即细调节器，利用它们使镜筒或镜台上下移动，当物体在物镜和目镜焦点上时，则得到清晰的图像。

实验一光学显微镜的结构、使用及保养一、目的了解光学显微镜的基本结构和各部分的作用，能正确、熟练地使用显微镜观察植物材料，掌握显微镜的保养措施。

二、用具和材料显微镜、擦镜纸或小绸布、二甲苯、任意一种植物切片或临时装片。

三、方法步骤（一）显微镜的结构：通常使用的生物显微镜，其结构分为机械部分和光学部分，现说明如下：1. 机械部分（1）镜座：即显微镜最下面的马蹄形部分，用以固定和支持镜体。

（2）镜柱：直立于镜座上的短柱，与镜臂相连。

（3）镜臂：取放或移动显微镜时手握的部位，一般呈弓形，也称执手。

（4）倾斜关节：镜柱与镜臂相连的关节，用于调节显微镜的倾斜度，以便于观察。

观察临时装片时，不要倾斜，以防玻片上的水流出，一般观察时，倾斜度不宜超过30°，以免显微镜因倾斜跌倒。

（5）载物台：位于显微镜中部，载标本制片的方形或圆形平台。

中央有一圆孔，既通光孔，光线即由此孔通过，台上两侧有用以固定制片的推进器。

（6）镜筒：为一金属圆筒，连接在镜臂上，下接转换盘。

（7）物镜转换盘：可以任意转动，上面安装有3—4个物镜，使用时根据需要可更换放大倍数不同的接物镜。

（8）焦螺旋：装在镜臂上部两旁，通过转动，调节焦距，有大小两对，大的叫粗准焦螺旋，转动一周可使镜筒升降10mm，小的是细准焦螺旋，每转动一周可使镜筒升降1mm。

2. 光学部分（1）目镜：装于镜筒上端，上面刻有号码，表示放大的倍数。

“5×、16×”可根据需要选择使用。

（2）物镜：安装在转换盘的螺旋孔上，一般有三个物镜：即低倍镜（10×）、高倍镜（40×）、油镜（100×，）物镜下端的镜孔越小，放大的倍数越大。

（3）聚光器：在载物台下，由透镜组成，可以聚集反光镜反射来的光线，照明玻片标本，聚光器下装有光圈，推动其上的小柄可使光圈任意开大或任意缩小，以调节光线强弱。

（4）反光镜：在聚光器下，安在镜臂下端可前后左右随意移动的一个镜片，通过它把光线反射到聚光器上面，凹面反射的光较强。

实验一光学显微镜的使用与微生物观察第一节普通光学显微镜的使用一、实验目的1、了解普通光学显微镜的基本构造和工作原理。

2、学习并掌握普通光学显微镜，重点是油镜的使用技术和维护知识。

3、在油镜下观察微生物的几种基本形态。

二、基本原理（一）普通光学显微镜的构造普通光学显微镜由机械系统和光学系统两部分组成（图1-1）。

1、机械系统机械系统包括镜座、镜臂、镜筒、物镜转换器、载物台、调节器等。

（1）镜座：它是显微镜的基座，可使显微镜平稳地放置在平台上。

（2）镜臂：用以支持镜筒，也是移动显微镜时手握的部位。

（3）镜筒：它是连接接目镜（简称目镜）和接物镜（简称物镜）的金属圆筒。

镜筒上端插入目镜，下端与物镜转换器相接。

镜筒长度一般固定，通常是160mm。

有些显微镜的镜筒长度可以调节。

（4）物镜转换器：它是一个用于安装物镜的圆盘，位于镜筒下端，其上装有3～5个不同放大倍数的物镜。

为了使用方便，物镜一般按由低倍到高倍的顺序安装。

转动物镜转换器可以选用合适的物镜。

转换物镜时，必须用手旋转圆盘，切勿用手推动物镜，以免松脱物镜而招致损坏。

（5）载物台：载物台又称镜台，是放置标本的地方，呈方形或圆形。

载物台上装有压片夹，可以固定被检标本；有标本移动器，转动螺旋可以使标本前后和左右移动。

有些标本移动器上刻有标尺，可指示标本的位置，便于重复观察。

（6）调节器：调节器又称调焦装置，由粗调螺旋和细调螺旋组成，用于调节物镜与标本间的距离，使物像更清晰。

粗调螺旋转动一圈可使镜筒升降约10mm，细调螺旋转动一圈可使镜筒升降约0.1mm。

图1-1 普通光学显微镜的构造1. 镜座2. 镜臂3. 镜筒4. 转换器5. 载物台6. 压片夹7. 标本移动器8. 粗调螺旋9. 细调螺旋10. 目镜11. 物镜12. 虹彩光阑（光圈） 13. 聚光器 14. 反光镜2、光学系统光学系统包括目镜、物镜、聚光器、反光镜等。

（1）目镜：它的功能是把物镜放大的物像再次放大。
