实验1 光学讲义显微镜的使用及显微绘图

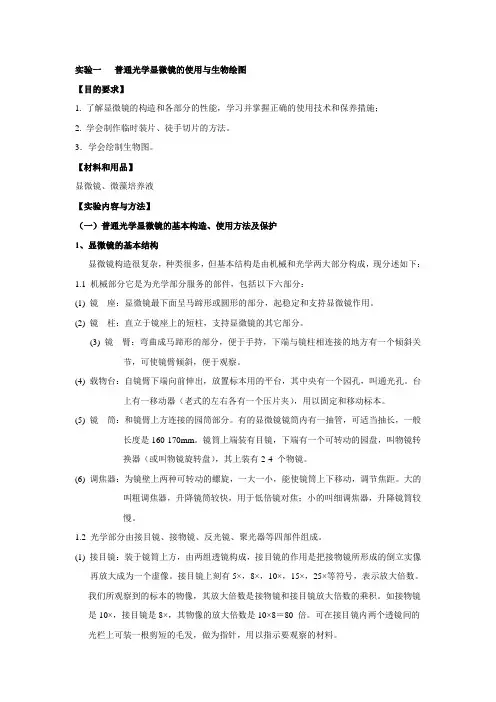

实验一普通光学显微镜的使用与生物绘图【目的要求】1. 了解显微镜的构造和各部分的性能，学习并掌握正确的使用技术和保养措施；2. 学会制作临时装片、徒手切片的方法。

3．学会绘制生物图。

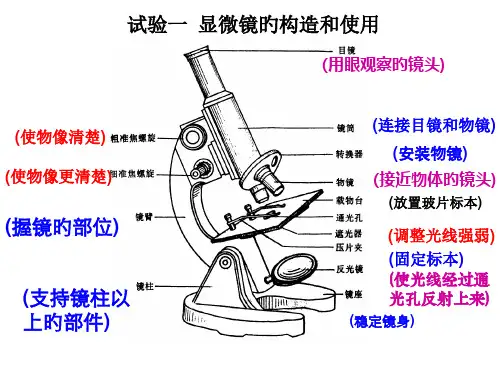

【材料和用品】显微镜、微藻培养液【实验内容与方法】（一）普通光学显微镜的基本构造、使用方法及保护1、显微镜的基本结构显微镜构造很复杂，种类很多，但基本结构是由机械和光学两大部分构成，现分述如下：1.1 机械部分它是为光学部分服务的部件，包括以下六部分：(1) 镜座：显微镜最下面呈马蹄形或圆形的部分，起稳定和支持显微镜作用。

(2) 镜柱：直立于镜座上的短柱，支持显微镜的其它部分。

(3) 镜臂：弯曲成马蹄形的部分，便于手持，下端与镜柱相连接的地方有一个倾斜关节，可使镜臂倾斜，便于观察。

(4) 载物台：自镜臂下端向前伸出，放置标本用的平台，其中央有一个园孔，叫通光孔。

台上有一移动器（老式的左右各有一个压片夹），用以固定和移动标本。

(5) 镜筒：和镜臂上方连接的园筒部分。

有的显微镜镜筒内有一抽管，可适当抽长，一般长度是160-170mm。

镜筒上端装有目镜，下端有一个可转动的园盘，叫物镜转换器（或叫物镜旋转盘），其上装有2-4 个物镜。

(6) 调焦器：为镜壁上两种可转动的螺旋，一大一小，能使镜筒上下移动，调节焦距。

大的叫粗调焦器，升降镜筒较快，用于低倍镜对焦；小的叫细调焦器，升降镜筒较慢。

1.2 光学部分由接目镜、接物镜、反光镜、聚光器等四部件组成。

(1) 接目镜：装于镜筒上方，由两组透镜构成，接目镜的作用是把接物镜所形成的倒立实像再放大成为一个虚像。

接目镜上刻有5×，8×，10×，15×，25×等符号，表示放大倍数。

我们所观察到的标本的物像，其放大倍数是接物镜和接目镜放大倍数的乘积。

如接物镜是10×，接目镜是8×，其物像的放大倍数是10×8＝80 倍。

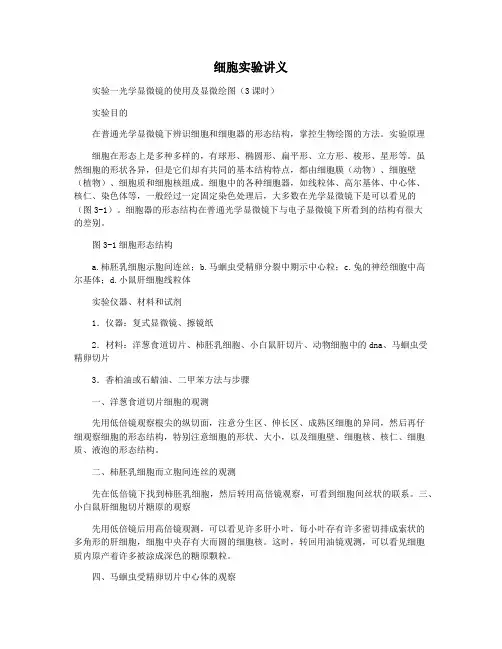

细胞实验讲义实验一光学显微镜的使用及显微绘图（3课时）实验目的在普通光学显微镜下辨识细胞和细胞器的形态结构，掌控生物绘图的方法。

实验原理细胞在形态上是多种多样的，有球形、椭圆形、扁平形、立方形、梭形、星形等。

虽然细胞的形状各异，但是它们却有共同的基本结构特点，都由细胞膜（动物）、细胞壁（植物）、细胞质和细胞核组成。

细胞中的各种细胞器，如线粒体、高尔基体、中心体、核仁、染色体等，一般经过一定固定染色处理后，大多数在光学显微镜下是可以看见的（图3-1）。

细胞器的形态结构在普通光学显微镜下与电子显微镜下所看到的结构有很大的差别。

图3-1细胞形态结构a.柿胚乳细胞示胞间连丝；b.马蛔虫受精卵分裂中期示中心粒；c.兔的神经细胞中高尔基体；d.小鼠肝细胞线粒体实验仪器、材料和试剂1．仪器：复式显微镜、擦镜纸2．材料：洋葱食道切片、柿胚乳细胞、小白鼠肝切片、动物细胞中的dna、马蛔虫受精卵切片3．香柏油或石蜡油、二甲苯方法与步骤一、洋葱食道切片细胞的观测先用低倍镜观察根尖的纵切面，注意分生区、伸长区、成熟区细胞的异同，然后再仔细观察细胞的形态结构，特别注意细胞的形状、大小，以及细胞壁、细胞核、核仁、细胞质、液泡的形态结构。

二、柿胚乳细胞而立胞间连丝的观测先在低倍镜下找到柿胚乳细胞，然后转用高倍镜观察，可看到细胞间丝状的联系。

三、小白鼠肝细胞切片糖原的观察先用低倍镜后用高倍镜观测，可以看见许多肝小叶，每小叶存有许多密切排成索状的多角形的肝细胞，细胞中央存有大而圆的细胞核。

这时，转回用油镜观测，可以看见细胞质内原产着许多被涂成深色的糖原颗粒。

四、马蛔虫受精卵切片中心体的观察取马蛔虫受精卵切片，在显微镜下找出充满著子宫腔的受精卵，每个马蛔虫受精卵外围存有一层较薄的卵膜，膜内有宽敞的围卵腔，各围站卵腔内有处于相同对立期的卵细胞。

找出对立中期的细胞，在细胞中央被涂成蓝色条状或棒状的结构，这就是染色体。

在染色体两侧可知各存有一个1较小的，亦被涂成蓝色的小粒，表示中心粒。

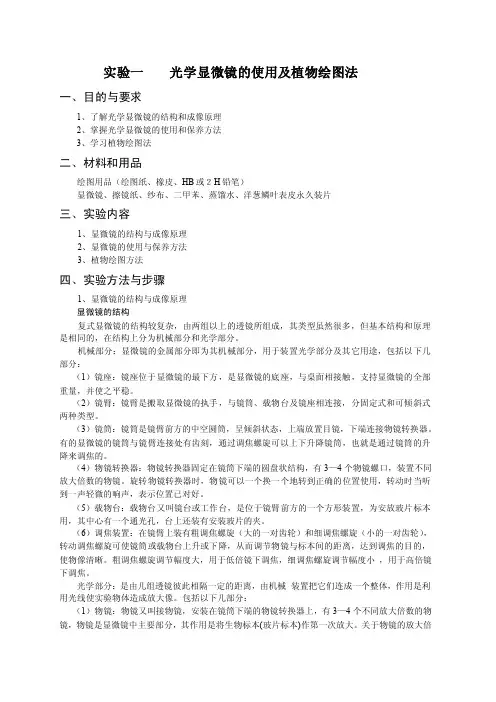

实验一光学显微镜的使用及植物绘图法一、目的与要求1、了解光学显微镜的结构和成像原理2、掌握光学显微镜的使用和保养方法3、学习植物绘图法二、材料和用品绘图用品（绘图纸、橡皮、HB或２H铅笔）显微镜、擦镜纸、纱布、二甲苯、蒸馏水、洋葱鳞叶表皮永久装片三、实验内容1、显微镜的结构与成像原理2、显微镜的使用与保养方法3、植物绘图方法四、实验方法与步骤1、显微镜的结构与成像原理显微镜的结构复式显微镜的结构较复杂，由两组以上的透镜所组成，其类型虽然很多，但基本结构和原理是相同的，在结构上分为机械部分和光学部分。

机械部分：显微镜的金属部分即为其机械部分，用于装置光学部分及其它用途，包括以下几部分：（1）镜座：镜座位于显微镜的最下方，是显微镜的底座，与桌面相接触，支持显微镜的全部重量，并使之平稳。

（2）镜臂：镜臂是搬取显微镜的执手，与镜筒、载物台及镜座相连接，分固定式和可倾斜式两种类型。

（3）镜筒：镜筒是镜臂前方的中空圆筒，呈倾斜状态，上端放置目镜，下端连接物镜转换器。

有的显微镜的镜筒与镜臂连接处有齿刻，通过调焦螺旋可以上下升降镜筒，也就是通过镜筒的升降来调焦的。

（4）物镜转换器：物镜转换器固定在镜筒下端的圆盘状结构，有3—4个物镜螺口，装置不同放大倍数的物镜。

旋转物镜转换器时，物镜可以一个换一个地转到正确的位置使用，转动时当听到一声轻微的响声，表示位置已对好。

（5）载物台：载物台又叫镜台或工作台，是位于镜臂前方的一个方形装置，为安放玻片标本用，其中心有一个通光孔，台上还装有安装玻片的夹。

（6）调焦装置：在镜臂上装有粗调焦螺旋（大的一对齿轮）和细调焦螺旋（小的一对齿轮），转动调焦螺旋可使镜筒或载物台上升或下降，从而调节物镜与标本间的距离，达到调焦的目的，使物像清晰。

粗调焦螺旋调节幅度大，用于低倍镜下调焦，细调焦螺旋调节幅度小，用于高倍镜下调焦。

光学部分：是由几组透镜彼此相隔一定的距离，由机械装置把它们连成一个整体，作用是利用光线使实验物体造成放大像。

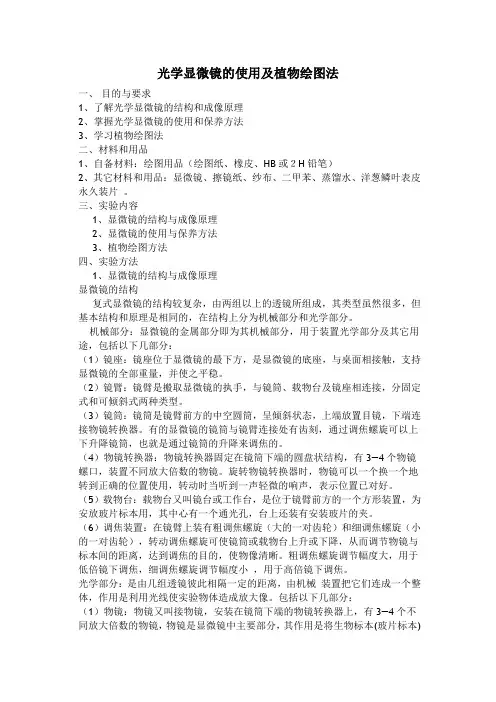

光学显微镜的使用及植物绘图法一、目的与要求1、了解光学显微镜的结构和成像原理2、掌握光学显微镜的使用和保养方法3、学习植物绘图法二、材料和用品1、自备材料：绘图用品（绘图纸、橡皮、HB或２H铅笔）2、其它材料和用品：显微镜、擦镜纸、纱布、二甲苯、蒸馏水、洋葱鳞叶表皮永久装片。

三、实验内容1、显微镜的结构与成像原理2、显微镜的使用与保养方法3、植物绘图方法四、实验方法1、显微镜的结构与成像原理显微镜的结构复式显微镜的结构较复杂，由两组以上的透镜所组成，其类型虽然很多，但基本结构和原理是相同的，在结构上分为机械部分和光学部分。

机械部分：显微镜的金属部分即为其机械部分，用于装置光学部分及其它用途，包括以下几部分：（1）镜座：镜座位于显微镜的最下方，是显微镜的底座，与桌面相接触，支持显微镜的全部重量，并使之平稳。

（2）镜臂：镜臂是搬取显微镜的执手，与镜筒、载物台及镜座相连接，分固定式和可倾斜式两种类型。

（3）镜筒：镜筒是镜臂前方的中空圆筒，呈倾斜状态，上端放置目镜，下端连接物镜转换器。

有的显微镜的镜筒与镜臂连接处有齿刻，通过调焦螺旋可以上下升降镜筒，也就是通过镜筒的升降来调焦的。

（4）物镜转换器：物镜转换器固定在镜筒下端的圆盘状结构，有3—4个物镜螺口，装置不同放大倍数的物镜。

旋转物镜转换器时，物镜可以一个换一个地转到正确的位置使用，转动时当听到一声轻微的响声，表示位置已对好。

（5）载物台：载物台又叫镜台或工作台，是位于镜臂前方的一个方形装置，为安放玻片标本用，其中心有一个通光孔，台上还装有安装玻片的夹。

（6）调焦装置：在镜臂上装有粗调焦螺旋（大的一对齿轮）和细调焦螺旋（小的一对齿轮），转动调焦螺旋可使镜筒或载物台上升或下降，从而调节物镜与标本间的距离，达到调焦的目的，使物像清晰。

粗调焦螺旋调节幅度大，用于低倍镜下调焦，细调焦螺旋调节幅度小，用于高倍镜下调焦。

光学部分：是由几组透镜彼此相隔一定的距离，由机械装置把它们连成一个整体，作用是利用光线使实验物体造成放大像。
