屋面工程量计算屋面又称屋顶或屋盖,它是建筑物最上层的外围护构件,用于抵抗自然界的雨、雪、风、霜、太阳辐射、气温变化等不利因素的影响。
屋面工程一般包含砼现浇楼面、水泥砂浆找平层、保温隔热层、防水层、水泥砂浆保护层及避雷措施等,特殊工程时还有瓦面的施工。
4.5.1 项目划分及相关知识屋面类型常见的有平屋面和坡屋面。

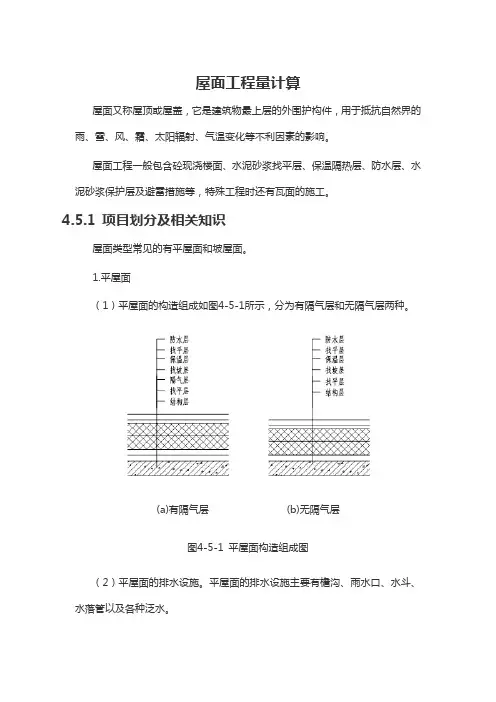

1.平屋面(1)平屋面的构造组成如图4-5-1所示,分为有隔气层和无隔气层两种。
(a)有隔气层(b)无隔气层图4-5-1 平屋面构造组成图(2)平屋面的排水设施。
平屋面的排水设施主要有檐沟、雨水口、水斗、水落管以及各种泛水。
1)檐沟:在有组织排水屋面中,平屋面的檐口处常设置钢筋混凝土檐沟,在檐沟上面做炉渣及1:3水泥砂浆找坡、找平层,而后再做油毡防水层;在女儿墙的檐口处,檐沟设在女儿墙内侧,并在女儿墙上每隔一段距离设置雨水口,使水流入雨水管中。
2)雨水口:在檐沟与水落管交接处,一般设置雨水口,导出雨水。
3)水落管及水斗:水落管的材料有镀锌钢板、铸铁或PVC塑料。
4)泛水:在平屋顶中,凡突出屋面的结构物,与屋面交接处都必须作泛水。
泛水高必须大于250mm。
2.坡屋面(1)类型。
坡屋面多以各种小块瓦为防水材料,按照屋面瓦品种不同可分为:青瓦屋面、平瓦屋面、筒瓦屋面、石棉水泥瓦屋面、玻璃钢波形瓦屋面、铁皮屋面等。
(2)排水设施。
坡屋面除自身排水构造外,还设置一些其他的屋面排水设施来协同排水,这种屋面排水形式称为有组织排水。
坡屋面的排水设施主要有檐沟、天沟、水斗、水落管以及各种泛水等。
3.保温隔热屋面保温隔热屋面是一种集防水和保温隔热于一体的防水屋面,防水是基本功能,同时兼顾保温隔热功能。
(1)保温隔热材料分类1)按材料成分:分为有机类保温隔热材料、无机类保温隔热材料。
2)按材料形式分:①松散保温隔热材料,用炉渣、膨胀蛭石、膨胀珍珠岩、矿物棉、锯末等干铺而成。
②板状保温隔热材料,用松散保温隔热材料或化学合成聚酯与合成橡胶类材料加工制成。
屋面及防水工程工程量计算1.瓦,型材屋面(1)瓦屋面、型材屋面。
按设计图示尺寸以斜面积计算。
不扣除房上烟囱、风帽底座、风道、小气窗、斜沟等所占面积,小气窗的出檐部分不增加面积。
瓦屋面斜面积按屋面水平投影面积乘以屋面延尺系数。
延尺系数可根据屋面坡度的大小确定。
这里瓦屋面适用于小青瓦、平瓦、石棉水泥瓦等项目。
型材屋面适用于压型钢板、阳光板、玻璃钢等。
要注意的是:型材屋面的钢檩条、骨架、螺栓等均应包括在报价内。
(2)膜结构屋面。
按设计图示尺寸以需要覆盖的水平面积计算。
这一条是新增加的内容。
这里的膜结构,也叫索膜结构,是一种以膜布与支撑(柱、网架)和拉结结构(拉杆、钢丝绳等)组成的屋盖、蓬顶结构。
计算工程量时要注意不是膜本身的水平投影面积,而是需覆盖的水平投影面积。
2.屋面防水(1)屋面卷材防水、屋面涂膜防水按设计图示尺寸以面积计算。
斜屋顶(不包括平屋顶找坡)按斜面积计算;平屋顶按水平投影面积计算。
不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟所占的面积。
屋面的女儿墙、伸缩缝和天窗等处的弯起部分,并入屋面工程量内。
(2)屋面刚性防水。
按设计图示尺寸以面积计算。
不扣除房上烟囱、风帽底座、风道等所占的面积。
屋面刚性防水项目适用于细石混凝土、补偿收缩混凝土、块体混凝土等刚性防水屋面。
要注意:刚性防水屋面的分格缝、泛水等项目应包括在报价内。
(3)屋面排水管。
按设计图示尺寸以长度计算。
设计未标注尺寸的,以檐口至设计室外散水上表面垂直距离计算。
屋面排水管适用各种排水管材(PVC管、玻璃钢管、铸铁管等)。
要注意:排水管、雨水口、水斗、箅子板等应包括在报价内。
(4)屋面天沟、檐沟。
按设计图示尺寸以面积计算。
铁皮和卷材天沟按展开面积计算。
3.墙、地面防水工程(1)卷材防水、涂膜防水和砂浆防水。
按设计图示尺寸以面积计算。
地面防水。
按主墙间净空面积计算,扣除凸出地面的构筑物、设备基础等所占面积,不扣除间壁墙及单个0.3m2以内的柱、垛、烟囱和孔洞所占面积。

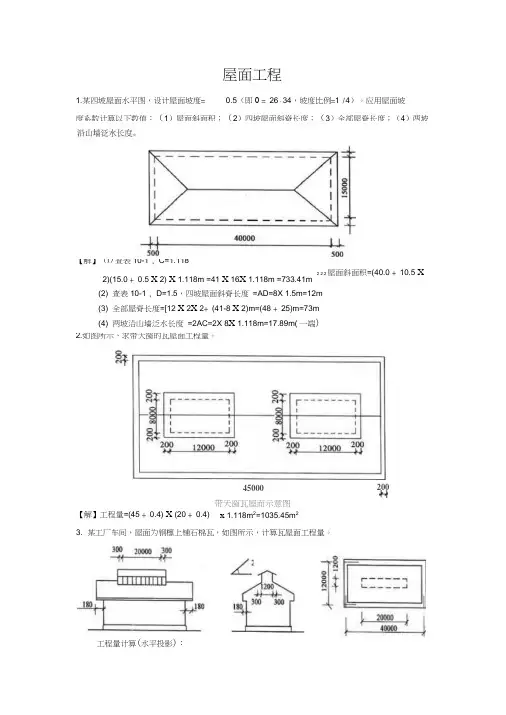

屋面工程1.某四坡屋面水平图,设计屋面坡度=0.5(即0 = 26。
34,坡度比例=1 /4)。
应用屋面坡2 2 2屋面斜面积=(40.0 + 10.5 X2)(15.0 + 0.5 X 2) X 1.118m =41 X 16X 1.118m =733.41m(2) 查表10-1 , D=1.5,四坡屋面斜脊长度 =AD=8X 1.5m=12m (3) 全部屋脊长度=[12 X 2X 2+ (41-8 X 2)m=(48 + 25)m=73m (4) 两坡沿山墙泛水长度 =2AC=2X 8X 1.118m=17.89m( 一端) 带天窗瓦屋而示意图【解】工程量=(45 + 0.4) X (20 + 0.4)3. 某工厂车间,屋面为钢檩上铺石棉瓦,如图所示,计算瓦屋面工程量。
工程量计算(水平投影):x 1.118m 2=1035.45m 2度系数计算以下数值:(1)屋面斜面积;(2)四坡屋面斜脊长度;(3)全部屋脊长度;(4)两坡【解】 ⑴ 查表10-1 , C=1.118450002.如图所示,求带天窗的瓦屋面工程量。
200【解】根据定额工程量计算规则第一条、第四条规定及表10-1:F={[(40 + 0.18 X 2) X (12 + 0.18 X 2) + 20.6 X (0.3+0.3)] X 1.118 + 40.36 X 0.052 2 2X 2}m =[(498.85+12.36) X 1.118+4.04]m =575.57m4. 有一带屋面小气窗的四坡水平瓦屋面,尺寸及坡度如图所示。
计算屋面工程量、屋脊长度和工料用量。
帶崖曲小代葩的阳城水审面【解】(1)屋面工程量:按图示尺寸乘屋面坡度延尺系数,屋面小气窗不扣除,与屋面重叠部分面积不增加。
查得坡度系数,C=1.11802 2 2F w=(30.24 + 0.5 X 2)(13.74 + 0.5 X 2) X 1.1180m =514.81m =5.1481 X 100m(2) 屋脊长度:1) 正屋脊长度:若F=A 则L j1 =(30.24 —13.74)m=16.5m2) 斜脊长度:查得坡度偶延尺系数D=1.50,斜脊4条,1二74 + 0企2L j2= 2 X 1.50 X 4m=44.22m3) 屋脊总长:L j=L j1 + L j2 =(16.5 + 44.22)m=60.72m1374 + 2心L 2= _ X 1.5 X 4m=44.22m4) 屋脊长度:L=(16.5 + 44.22)m=60.72m(3) 工料用量:因屋面坡度较大,考虑檐瓦穿铁丝钉铁钉,按定额规定增加工料,檐长(30.24 + 13.74)X 2= 87.96m,根据定额9-2,该四坡水屋面的工料汇总在表内。

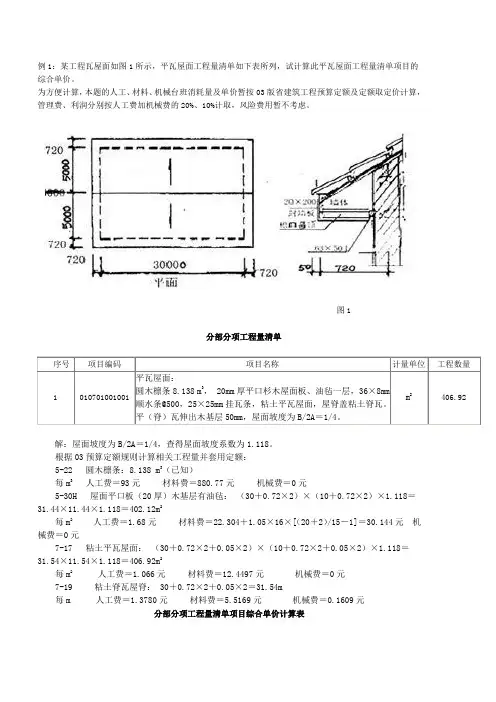

例1:某工程瓦屋面如图1所示,平瓦屋面工程量清单如下表所列,试计算此平瓦屋面工程量清单项目的综合单价。
为方便计算,本题的人工、材料、机械台班消耗量及单价暂按03版省建筑工程预算定额及定额取定价计算,管理费、利润分别按人工费加机械费的20%、10%计取,风险费用暂不考虑。
图1分部分项工程量清单解:屋面坡度为B/2A =1/4,查得屋面坡度系数为1.118。
根据03预算定额规则计算相关工程量并套用定额:5-22 圆木檩条:8.138 m 3(已知)每m 3人工费=93元 材料费=880.77元 机械费=0元5-30H 屋面平口板(20厚)木基层有油毡: (30+0.72×2)×(10+0.72×2)×1.118=31.44×11.44×1.118=402.12m 2每m 2人工费=1.68元 材料费=22.304+1.05×16×[(20+2)/15-1]=30.144元 机械费=0元7-17 粘土平瓦屋面: (30+0.72×2+0.05×2)×(10+0.72×2+0.05×2)×1.118=31.54×11.54×1.118=406.92m 2每m 2人工费=1.066元 材料费=12.4497元 机械费=0元 7-19 粘土脊瓦屋脊: 30+0.72×2+0.05×2=31.54m每m人工费=1.3780元 材料费=5.5169元 机械费=0.1609元分部分项工程量清单项目综合单价计算表序号 项目编码 项目名称 计量单位 工程数量1010*********平瓦屋面:圆木檩条8.138 m 3, 20mm 厚平口杉木屋面板、油毡一层,36×8mm顺水条@500,25×25mm 挂瓦条,粘土平瓦屋面,屋脊盖粘土脊瓦。

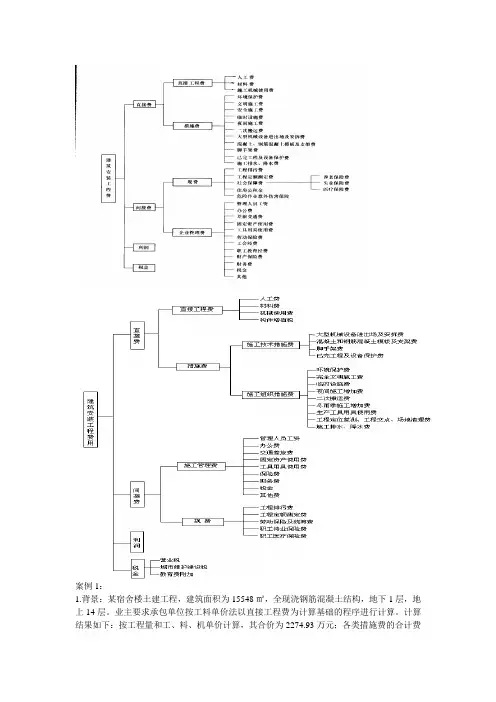

案例1:1.背景:某宿舍楼土建工程,建筑面积为15548㎡,全现浇钢筋混凝土结构,地下1层,地上14层。
业主要求承包单位按工料单价法以直接工程费为计算基础的程序进行计算。
计算结果如下:按工程量和工、料、机单价计算,其合价为2274.93万元;各类措施费的合计费率为7.9%,间接费费率为7.0%,利润率为5.0%,税金按国家规定取3.69%。
2.问题(1)简述直接费、间接费、规费和税金的构成。
(2)简述直接工程费、措施费的概念和构成。
(3)请用工料单价法(以直接费为基础)计算本例的建安费用。
答:(1)直接费由直接工程费和措施费构成。
间接费由企业管理费和规费构成。
企业管理费包括:管理人员工资、办公费、差旅交通费、固定资产使用费、工具用具使用费、劳动保护费、工会经费、职工教育经费、财产保险费、财务费、税金、其他。
规费:工程排污费、工程定额测定费、社会保障费(包括养老保险费、失业保险费和医疗保险费)、住房公积金、危险作业意外伤害保险费构成。
税金包括:营业税;城市维护建设税;教育费附加。
(2)直接工程费是指施工过程中耗费的构成工程实体的各项费用。
直接工程费由人工费,材料费和机械使用费构成,它们分别由工程量与相应的单价相乘得到。
措施费是指为完成工程项目施工发生于该工程施工前和施工过程中非工程实体项目的费用。
措施费由下列11(9)种费用构成。
包括:环境保护费、文明施工费、安全施工费、临时设施费、夜间施工增加费、二次搬运费、大型机械设备进出场及安拆费、混凝土、钢筋混凝土模板及支架费、脚手架费、已完工程及设备保护费、施工排水降水费。
案例2:某住宅楼工程层数为10层,檐口高度为30m,建筑面积为5000m2,施工地点在市区,该工程工料机费用为750万元,构件增值税2万元,施工技术和施工组织措施费用共计30万元,无价差,试根据2008湖北省费用定额计算该工程含税工程造价。
解:1.分部分项直接工程费750+2=752 万元2.措施费30万元3.企业管理费(1+2)×7%= 54.74万元4.规费(1+2)×6%= 46.92万元5.利润(1+2)×5%= 39.1万元6.税金(1+2 +3+4+5)×3.69%= 34.05万元7.含税工程造价1-6=956.81万元单位工程费汇总表工程名称:1#宿舍楼建筑工程第1页共 2 页工程名称:1#宿舍楼第2页共 2 页9.某建设项目,建设期为3年,第一年投资6400万元,第二年投资8400万元,第三年投资3200万元,年均投资价格上涨费率为5%,则建设期第一年、第二年的涨价预备费合计为()万元。
屋面工程1.某四坡屋面水平图,设计屋面坡度=0.5(即θ=26。
34’,坡度比例=1/4)。
应用屋面坡度系数计算以下数值:(1)屋面斜面积;(2)四坡屋面斜脊长度;(3)全部屋脊长度;(4)两坡沿山墙泛水长度。
【解】(1)查表10-1,C=1.118屋面斜面积=(40.0+10.5×2)(15.0+0.5×2)×1.118m2=41×16×1.118m2=733.41m2(2)查表10-1,D=1.5,四坡屋面斜脊长度=AD=8×1.5m=12m(3)全部屋脊长度=[12×2×2+(41-8×2)m=(48+25)m=73m(4)两坡沿山墙泛水长度=2AC=2×8×1.118m=17.89m(一端)2.如图所示,求带天窗的瓦屋面工程量。
【解】工程量=(45+0.4)×(20+0.4)×1.118m2=1035.45m23.某工厂车间,屋面为钢檩上铺石棉瓦,如图所示,计算瓦屋面工程量。
【解】根据定额工程量计算规则第一条、第四条规定及表10-1:工程量计算(水平投影):F={[(40+0.18×2)×(12+0.18×2)+20.6×(0.3+0.3)]×1.118+40.36×0.05 ×2}m2=[(498.85+12.36)×1.118+4.04]m2=575.57m24.有一带屋面小气窗的四坡水平瓦屋面,尺寸及坡度如图所示。
计算屋面工程量、屋脊长度和工料用量。
【解】(1)屋面工程量:按图示尺寸乘屋面坡度延尺系数,屋面小气窗不扣除,与屋面重叠部分面积不增加。
查得坡度系数,C=1.1180F w=(30.24+0.5×2)(13.74+0.5×2)×1.1180m2=514.81m2=5.1481×100m2(2)屋脊长度:1)正屋脊长度:若F=A,则L j1=(30.24—13.74)m=16.5m2)斜脊长度:查得坡度偶延尺系数D=1.50,斜脊4条,L j2=×1.50×4m=44.22m3)屋脊总长:L j=L j1+L j2=(16.5+44.22)m=60.72mL2=×1.5×4m=44.22m4)屋脊长度:L=(16.5+44.22)m=60.72m(3)工料用量:因屋面坡度较大,考虑檐瓦穿铁丝钉铁钉,按定额规定增加工料,檐长(30.24+13.74)×2=87.96m,根据定额9-2,该四坡水屋面的工料汇总在表内。
