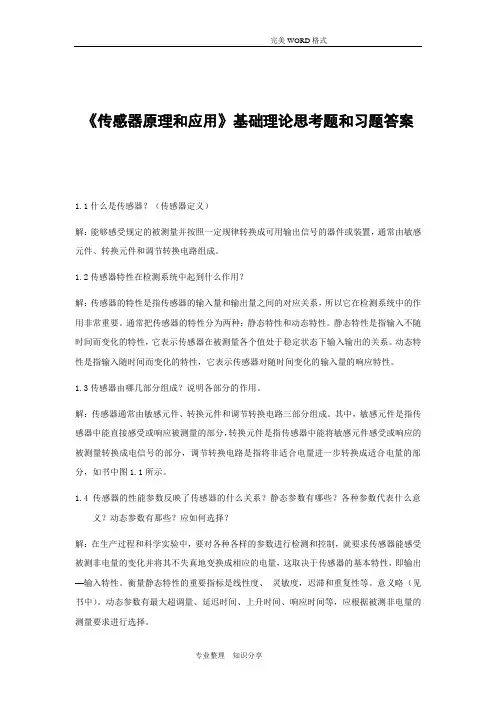

《传感器原理和应用》基础理论思考题和习题答案1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。

1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。

通常把传感器的特性分为两种：静态特性和动态特性。

静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。

动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。

1.3传感器由哪几部分组成？说明各部分的作用。

解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。

1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

意义略（见书中）。

动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。

1.5某位移传感器，在输入量变化5mm 时，输出电压变化为300mV ，求其灵敏度。

解：其灵敏度333001060510U k X --∆⨯===∆⨯ 1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S 1=0.2mV/℃、S 2=2.0V/mV 、S 3=5.0mm/V ，求系统的总的灵敏度。

1.7某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V减至2.5V ，求该仪器的灵敏度。

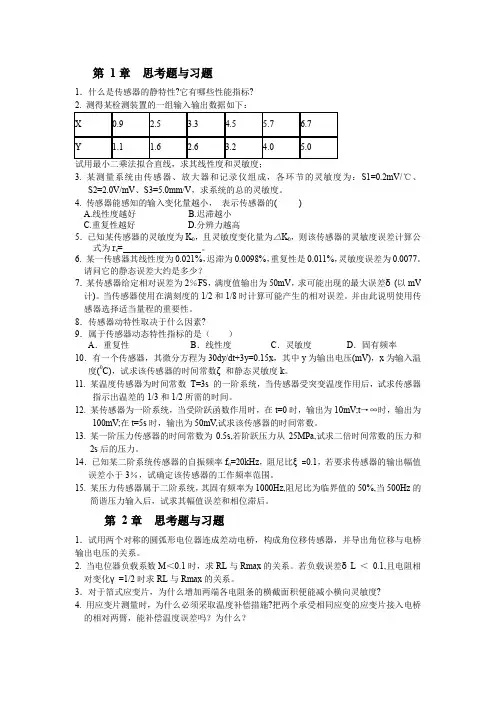

传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。

2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。

3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。

4. 测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。

5．二、计算分析题1、什么是传感器？由几部分组成？试画出传感器组成方块图。

2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。

作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、选择、填空题1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。

直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。

2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。

3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法＿。

4. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。

5. 半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍6．电阻应变片的配用测量电路采用差动电桥时，不仅可以消除线性误差同时还能起到温度补偿的作用。

7、二、计算分析题1 说明电阻应变测试技术具有的独特优点。

(1)这类传感器结构简单，使用方便，性能稳定、可靠；(2)易于实现测试过程自动化和多点同步测量、远距测量和遥测；(3)灵敏度高，测量速度快，适合静态、动态测量；(4)可以测量各种物理量。

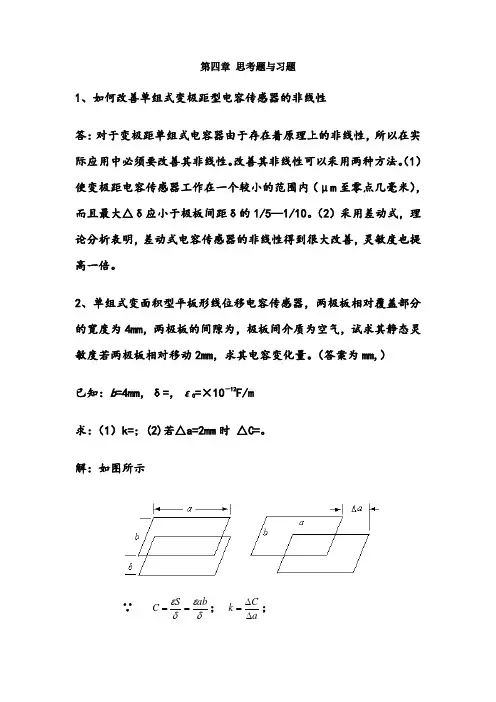

第四章 思考题与习题1、如何改善单组式变极距型电容传感器的非线性答：对于变极距单组式电容器由于存在着原理上的非线性，所以在实际应用中必须要改善其非线性。

改善其非线性可以采用两种方法。

（1）使变极距电容传感器工作在一个较小的范围内（μm 至零点几毫米），而且最大△δ应小于极板间距δ的1/5—1/10。

（2）采用差动式，理论分析表明，差动式电容传感器的非线性得到很大改善，灵敏度也提高一倍。

2、单组式变面积型平板形线位移电容传感器，两极板相对覆盖部分的宽度为4mm ，两极板的间隙为，极板间介质为空气，试求其静态灵敏度若两极板相对移动2mm ，求其电容变化量。

（答案为mm,） 已知：b =4mm ，δ=，ε0=×10－12F/m 求：（1）k=；(2)若△a=2mm 时 △C=。

解：如图所示∵ δεδεab S C ==； a Ck ∆∆=；pF mm mmmm mm pF a b b a a ab C 142.05.024/1085.8)(3000=⨯⨯⨯=∆=∆--=∆-δεδεδε mm pF mmpFa C k /07.02142.0=∆∆=3、画出并说明电容传感器的等效电路及其高频和低频时的等效电路。

答：电容传感器的等效电路为：其中：r ：串联电阻（引线、焊接点、板极等的等效电阻）； L ：分布电感（引线、焊接点、板极结构产生的）；CP ：引线电容（引线、焊接点、测量电路等形成的总寄生电容） C0：传感器本身电容；Rg ：漏电阻（极板间介质漏电损耗极板与外界的漏电损耗电阻） 低频时等效电路和高频时等效电路分别为图（a ）和图(b)：4、设计电容传感器时主要应考虑哪几方面因素答：电容传感器时主要应考虑四个几方面因素：(1)减小环境温度湿度等变化所产生的影响，保证绝缘材料的绝缘性能；（2）消除和减小边缘效应；（3）减小和消除寄生电容的影响；（4）防止和减小外界干扰。

5、何谓“电缆驱动技术”采用它的目的是什么答：电缆驱动技术，即：传感器与测量电路前置级间的引线为双屏蔽层电缆，其内屏蔽层与信号传输线（即电缆芯线）通过1 ：1放大器而为等电位，从而消除了芯线与内屏蔽层之间的电容。

习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。

1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。

1.7 请例举出两个你用到或看到的传感器，并说明其作用。

如果没有传感器，应该出现哪种状况。

1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。

按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。

传感实验总结传感器技术与应用这门课虽只历时八周，但这却是第一次理论与实践结合能同步的专业课。

实验室去了两次，也做了很久，然自己想法甚多，多么渴望能多做些实验让自己所学的理论知识活起来。

这次试验主要做了四个实验：差动变压器的位移特性、电容式传感器的位移特性、电涡流传感器的位移特性、光纤传感器的位移特性。

下面分别说明：一．差动变压器的性能实验１.实验目的：了解差动变压器的工作原理及特性。

２. 基本原理：差动变压器由一只初级线圈和二只次线圈及一个铁芯组成，根据内外层排列不同，有二段和三段式，本实验是三段式结构。

当传感器随着被测体移动时，由于初级线圈（做为差动变压器激励用，相当于变压器原边）和次级线圈（由两个结构尺寸和参数相同的线圈反相串接而成，相当于变压器副边）之间的互感发生变化促使次级线圈感应电势产生变化，一只次级感应电势增加，另一只感应电势则减少，将两只次级反向串接（同名端连接），就引出差动输出。

其输出电势反映出被测体的移动量。

３. 需用器件与单元：差动变压器实验模板、测微头、双踪示波器、差动变压器、音频信号源、直流电源（音频振荡器）、电压表。

４.实验步骤：１）根据图1－1，将差动变压器装在差动变压器实验模板上。

图1－1 差动变压器电容传感器安装示意图２）在模块上按图1－２接线，音频振荡器信号必须从主控箱中的Lv端子输出，调节音频振荡器的频率，输出频率为4－5KHz（可用主控箱的频率表输入Fin来监测）。

调节输出幅度为峰－峰值Vp-p＝2V（可用示波器监测：X轴为0.2ms/div）。

图中1、2、3、4、5、6为连接线插座的编号。

接线时，航空插头上的号码与之对应。

当然不看插孔号码，也可以判别初次级线圈及次级同名端。

判别初次线图及次级线圈同中端方法如下：设任一线圈为初级线圈，并设另外两个线圈的任一端为同名端,按图1—2接线。

当铁芯左、右移动时，观察示波器中显示的初级线圈波形，次级线圈波形，当次级波形输出幅度值变化很大，基本上能过零点，而且相应与初级线圈波形（Lv音频信号Vp-p＝2ｖ波形）比较能同相或反相变化，说明已连接的初、次级线圈及同名端是正确的，否则继续改变连接再判别直到正确为止。

第四章 思考题与习题1、简述磁电感应式传感器的工作原理。

磁电感应式传感器有哪几种类型？答：磁电感应式传感器是以电磁感应原理为基础的，根据法拉第电磁感应定律可知，N 匝线圈在磁场中运动切割磁力线或线圈所在磁场的磁通量变化时，线圈中所产生的感应电动势e 的大小取决于穿过线圈的磁通φ的变化率，即：dtd Ne Φ-= 根据这个原理，可将磁电感应式传感器分为恒定磁通式和变磁通式两类。

2、某些磁电式速度传感器中线圈骨架为什么采用铝骨架？答：某些磁电式速度传感器中线圈采用铝骨架是因为线圈在磁路系统气隙中运动时，铝骨架中感应产生涡流，形成系统的电磁阻尼力，此阻尼起到衰减固有振动和扩展频率响应范围的作用。

3、何谓磁电式速度传感器的线圈磁场效应，如何补偿？答：线圈磁场效应是指磁电式速度传感器的线圈中感应电流产生的磁场对恒定磁场作用，而使其变化。

如公式v BlN e 0-=知，由于B 的变化而产生测量误差。

补偿方法通常是采用补偿线圈与工作线圈串接，来抵消线圈中感应电流磁场对恒定磁场的影响。

4、为什么磁电感应式传感器在工作频率较高时的灵敏度，会随频率增加而下降？ 答：由理论推到可得传感器灵敏度与频率关系是：42020220220)(1)(1)2()1()(ωωωωξωωξωωωω-===+-=NBl v e k v NBl e v 取 当振动频率低于传感器固有频率时，这种传感器的灵敏度是随振动频率变化；当振动频率远大于固有频率时，传感器的灵敏度基本上不随振动频率而变化，而近似为常数；当振动频率更高时，线圈阻抗增大，传感器灵敏度随振动频率增加而下降。

5、变磁通式传感器有哪些优缺点？答：变磁通式传感器的优点是对环境条件要求不高，能在－150—+900C 的温度条件下工作，而不影响测量精度，也能在油、水雾、灰尘等条件下工作。

缺点主要是它的工作频率下限较高，约为50Hz ，上限可达100kHz ，所以它只适用于动态量测量，不能测静态量。

第一章传感器的一般特性1－1：答：传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性；其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。

1－2：答：（1）动态特性是指传感器对随时间变化的输入量的响应特性；（2）描述动态特性的指标：对一阶传感器：时间常数对二阶传感器：固有频率、阻尼比。

1－7：解：Y FS=200-0=200由A=ΔA/Y FS＊100％有A＝4/200＊100％＝2％。

精度特级为2.5级。

1－8：解：根据精度定义表达式：A＝ΔA/Ay FS*100%,由题意可知：A＝1.5％，Y FS＝100所以ΔA＝A Y FS＝1.5因为 1.4＜1.5所以合格。

第二章应变式传感器2－1：答：（1）金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。

（2）半导体材料在受到应力作用后，其电阻率发生明显变化，这种现象称为压阻效应。

2－2：答：相同点：它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化所；不同点：金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。

2－3：答：金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数；它与金属丝应变灵敏度函数不同，应变片由于由金属丝弯折而成，具有横向效应，使其灵敏度小于金属丝的灵敏度。

2－4：答：因为（1）金属的电阻本身具有热效应，从而使其产生附加的热应变；（2）基底材料、应变片、粘接剂、盖板等都存在随温度增加而长度应变的线膨胀效应，若它们各自的线膨胀系数不同，就会引起附加的由线膨胀引起的应变；常用的温度补偿法有单丝自补偿，双丝组合式自补偿和电路补偿法。

2－6：答；（1）直流电桥根据桥臂电阻的不同分成：等臂电桥、第一对称电桥和第二等臂电桥；（2）等臂电桥在R＞＞ΔR的情况下，桥路输出电压与应变成线性关系；第一对称电桥（邻臂电阻相等）的输出电压等同于等臂电桥；第二对称电桥（对臂电阻相等）的输出电压的大小和灵敏度取决于邻臂电阻的比值，当k小于1时，输出电压、线性度均优于等臂电桥和第一对称电桥。

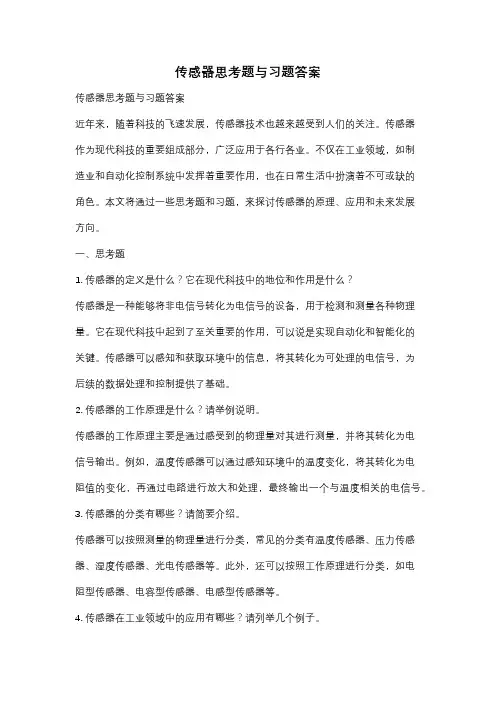

传感器思考题与习题答案传感器思考题与习题答案近年来，随着科技的飞速发展，传感器技术也越来越受到人们的关注。

传感器作为现代科技的重要组成部分，广泛应用于各行各业。

不仅在工业领域，如制造业和自动化控制系统中发挥着重要作用，也在日常生活中扮演着不可或缺的角色。

本文将通过一些思考题和习题，来探讨传感器的原理、应用和未来发展方向。

一、思考题1. 传感器的定义是什么？它在现代科技中的地位和作用是什么？传感器是一种能够将非电信号转化为电信号的设备，用于检测和测量各种物理量。

它在现代科技中起到了至关重要的作用，可以说是实现自动化和智能化的关键。

传感器可以感知和获取环境中的信息，将其转化为可处理的电信号，为后续的数据处理和控制提供了基础。

2. 传感器的工作原理是什么？请举例说明。

传感器的工作原理主要是通过感受到的物理量对其进行测量，并将其转化为电信号输出。

例如，温度传感器可以通过感知环境中的温度变化，将其转化为电阻值的变化，再通过电路进行放大和处理，最终输出一个与温度相关的电信号。

3. 传感器的分类有哪些？请简要介绍。

传感器可以按照测量的物理量进行分类，常见的分类有温度传感器、压力传感器、湿度传感器、光电传感器等。

此外，还可以按照工作原理进行分类，如电阻型传感器、电容型传感器、电感型传感器等。

4. 传感器在工业领域中的应用有哪些？请列举几个例子。

传感器在工业领域中有广泛的应用，例如在制造业中，可以用于检测生产线上的物料流、产品质量等；在自动化控制系统中，可以用于监测设备状态、控制生产过程等；在环境保护中，可以用于监测空气质量、水质污染等。

二、习题答案1. 什么是温度传感器？它的工作原理是什么？温度传感器是一种用于检测和测量环境中温度的传感器。

它的工作原理一般是利用温度对电阻值的影响。

常见的温度传感器有热电偶和热敏电阻。

热电偶是利用两种不同金属的热电势差来测量温度变化，而热敏电阻则是利用材料的电阻值随温度变化而变化来测量温度。

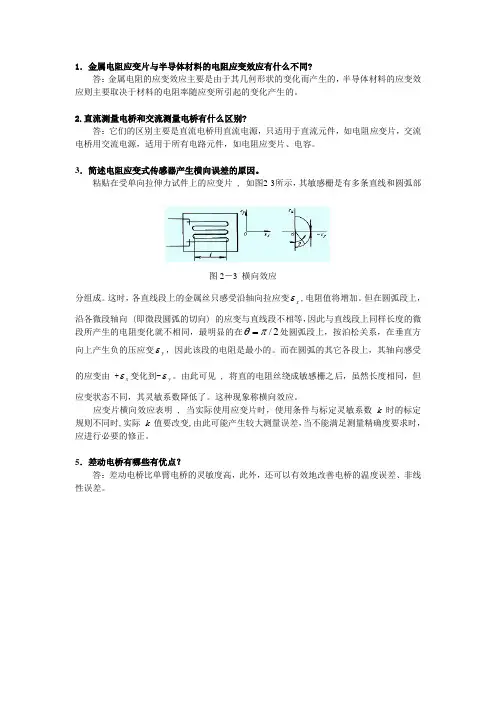

1．金属电阻应变片与半导体材料的电阻应变效应有什么不同?
答：金属电阻的应变效应主要是由于其几何形状的变化而产生的，半导体材料的应变效应则主要取决于材料的电阻率随应变所引起的变化产生的。

2.直流测量电桥和交流测量电桥有什么区别?
答：它们的区别主要是直流电桥用直流电源，只适用于直流元件，如电阻应变片，交流电桥用交流电源，适用于所有电路元件，如电阻应变片、电容。

3．简述电阻应变式传感器产生横向误差的原因。

粘贴在受单向拉伸力试件上的应变片 , 如图2-3所示，其敏感栅是有多条直线和圆弧部
分组成。

这时，各直线段上的金属丝只感受沿轴向拉应变x ε,电阻值将增加。

但在圆弧段上，沿各微段轴向 (即微段圆弧的切向) 的应变与直线段不相等，因此与直线段上同样长度的微段所产生的电阻变化就不相同，最明显的在2/πθ=处圆弧段上，按泊松关系，在垂直方向上产生负的压应变y ε，因此该段的电阻是最小的。

而在圆弧的其它各段上，其轴向感受的应变由 +x ε变化到-y ε。

由此可见 , 将直的电阻丝绕成敏感栅之后，虽然长度相同，但应变状态不同，其灵敏系数降低了。

这种现象称横向效应。

应变片横向效应表明 , 当实际使用应变片时，使用条件与标定灵敏系数 k 时的标定规则不同时,实际 k 值要改变,由此可能产生较大测量误差，当不能满足测量精确度要求时，应进行必要的修正。

5．差动电桥有哪些有优点？
答：差动电桥比单臂电桥的灵敏度高，此外，还可以有效地改善电桥的温度误差、非线性误差。

图2－3 横向效应。

思考题与习题参考答案第1章1-1 什么叫传感器？它由哪几部分组成？它们的相互作用及相互关系如何？ 答：传感器是把被测量转换成电化学量的装置，由敏感元件和转换元件组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

由于传感器输出信号一般都很微弱，需要信号调理与转换电路进行放大、运算调制等，此外信号调理转换电路以及传感器的工作必须有辅助电源，因此信号调理转换电路以及所需的电源都应作为传感器组成的一部分。

1-2 什么是传感器的静态特性？它有哪些性能指标？分别说明这些指标的含义？答：传感器的静态特性是指被测量的值处于稳定状态时的输入与输出的关系。

衡量静态特性的重要指标是线性度、 灵敏度，迟滞和重复性等。

灵敏度是输入量∆y 与引起输入量增量∆y 的相应输入量增量∆x 之比。

传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。

迟滞是指传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象。

重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

漂移是指在输入量不变的情况下，传感器输出量随时间变化的现象。

精度是用来评价系统的优良程度。

1-3 某线性位移测量仪，当被测位移X 由3.0mm 变到4.0mm 时，位移测量仪的输出电压V 由3.0V 减至2.0V ，求该仪器的灵敏度。

解：该仪器的灵敏度为10.30.40.30.2X V -=--=∆∆=S （V/mm ） 1-4 用测量范围为-50～150KPa 的压力传感器测量140KPa 压力时，传感器测得示值为142KPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：绝对误差：X L ∆=-=142-140=2 相对误差100%L δ∆=⨯=2100% 1.4285%140⨯= 标称相对误差即%100⨯∆=x ξ=2100% 1.4084%142⨯= 引用误差100%-γ∆=⨯测量范围上限测量范围下限 =22100%1%150(50)200=⨯=--1-5 某传感器给定精度为2%F·S ，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。
