传感器与检测技术基础思考题答案

传感器与检测技术习题与参考答案1、在典型噪声干扰的抑制方法中,采用RC吸收电路的目的是（）A、克服串扰B、抑制共模噪声C、抑制差模噪声D、消除电火花干扰答案：D2、传感器输出量的变化量△Y与引起此变化的输入量的变化量△X之比,称为( )A、灵敏度B、阈值C、分辨力D、满量程输出答案：A3、压电陀螺的作用是检测运动物体的（）A、角速度B、线速度C、线位移D、角位移答案：A4、属于传感器静态特性指标的是（）A、稳定时间B、阻尼比C、时间常数D、重复性答案：D5、压电式传感器属于( )A、电流型传感器B、结构型传感器C、物性型传感器D、电压型传感器答案：C6、气敏传感器检测气体的( )A、温度和成份B、温度和浓度D、成份和浓度答案：D7、下列线位移传感器中，测量范围大的类型是（）A、变极距型电容式B、差动变压器式C、自感式D、电涡流式答案：B8、为了进行图像识别，应当先消除图像中的噪声和不必要的像素，这一过程称为（）A、前处理B、编码C、压缩D、后处理答案：A9、下列传感器,不适合于静态位移测量的是( )A、电感式位移传感器B、压电式位移传感器C、涡流式位移传感器D、压阻式位移传感器答案：B10、圆筒电容式液位高度传感器属于（）A、变面积型B、变介质型C、变间隙型D、变极距型答案：B11、属于传感器静态特性指标的是( )A、阻尼比B、稳定性C、固有频率D、时间常数答案：B12、热敏电阻式湿敏元件能够直接检测（）B、温度差C、温度D、相对湿度答案：A13、心电图信号为( )A、离散信号B、共模信号C、模拟信号D、数字信号答案：C14、霍尔式转速传感器测量转速时，当被测物上的标记数2：4，传感器输出周期信号的频率f=200Hz时，则轴的转速为（）A、1500r／minB、2000r／minC、2500r／minD、3000r／min答案：D15、在标定传感器时，正行程的最大偏差与反行程的最大偏差可用于确定传感器的A、重复性B、线性度C、分辨率D、迟滞特性答案：A16、用电涡流式速度传感器测量轴的转速，当轴的转速为50r/min时，输出感应电动势的频率为50 Hz，则测量齿轮的齿数为（）。

第1章传感器与检测技术基础思考题答案l.检测系统由哪几部分组成? 说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图。

检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。

测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。

2.传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器）被测量—转换原理—序号主称——传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。

见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。

例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。

3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。

此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U 来讲为一小量。

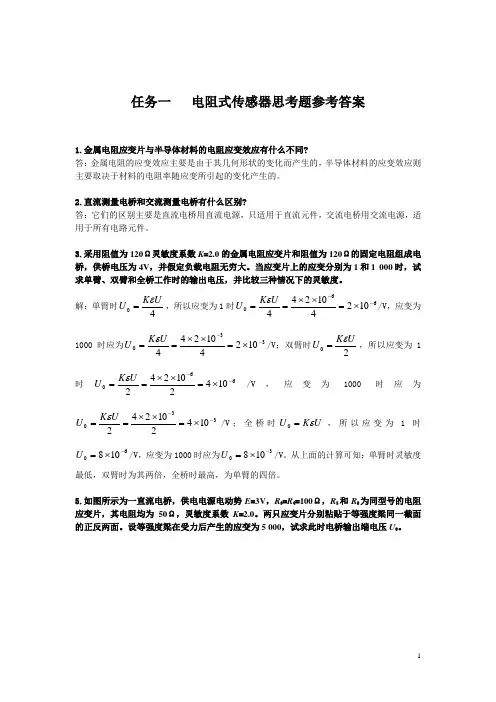

任务一 电阻式传感器思考题参考答案1.金属电阻应变片与半导体材料的电阻应变效应有什么不同?答：金属电阻的应变效应主要是由于其几何形状的变化而产生的，半导体材料的应变效应则主要取决于材料的电阻率随应变所引起的变化产生的。

2.直流测量电桥和交流测量电桥有什么区别?答：它们的区别主要是直流电桥用直流电源，只适用于直流元件，交流电桥用交流电源，适用于所有电路元件。

3.采用阻值为120Ω灵敏度系数K =2.0的金属电阻应变片和阻值为120Ω的固定电阻组成电桥，供桥电压为4V ，并假定负载电阻无穷大。

当应变片上的应变分别为1和1 000时，试求单臂、双臂和全桥工作时的输出电压，并比较三种情况下的灵敏度。

解：单臂时40U K U ε=，所以应变为1时660102410244--⨯=⨯⨯==U K U ε/V ，应变为1000时应为330102410244--⨯=⨯⨯==U K U ε/V ；双臂时20U K U ε=，所以应变为1时66010*******--⨯=⨯⨯==U K U ε/V ，应变为1000时应为330104210242--⨯=⨯⨯==U K U ε/V ；全桥时U K U ε=0，所以应变为1时60108-⨯=U /V ，应变为1000时应为30108-⨯=U /V 。

从上面的计算可知：单臂时灵敏度最低，双臂时为其两倍，全桥时最高，为单臂的四倍。

5.如图所示为一直流电桥，供电电源电动势E =3V ，R 3=R 4=100Ω，R 1和R 2为同型号的电阻应变片，其电阻均为50Ω，灵敏度系数K =2.0。

两只应变片分别粘贴于等强度梁同一截面的正反两面。

设等强度梁在受力后产生的应变为5 000，试求此时电桥输出端电压U 0。

R 2题5图解：此电桥为输出对称电桥，故15210532230=⨯⨯⨯==-U K U ε/mV 任务2 电容式传感器思考题参考答案1.试分析变面积式电容传感器和变间隙式电容的灵敏度?为了提高传感器的灵敏度可采取什么措施并应注意什么问题? 答：如图所示是一直线位移型电容式传感器的示意图。

传感器与检测技术课后题答案(共20页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章概述什么是传感器？传感器定义为能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

传感器的共性是什么？传感器的共性就是利用物理规律或物质的物理、化学、生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。

传感器由哪几部分组成的？由敏感元件和转换元件组成基本组成部分，另外还有信号调理电路和辅助电源电路。

传感器如何进行分类？（1）按传感器的输入量分类，分为位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

（2）按传感器的输出量进行分类，分为模拟式和数字式传感器两类。

（3）按传感器工作原理分类，可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

（4）按传感器的基本效应分类，可分为物理传感器、化学传感器、生物传感器。

（5）按传感器的能量关系进行分类，分为能量变换型和能量控制型传感器。

（6）按传感器所蕴含的技术特征进行分类，可分为普通型和新型传感器。

传感器技术的发展趋势有哪些？（1）开展基础理论研究（2）传感器的集成化（3）传感器的智能化（4）传感器的网络化（5）传感器的微型化改善传感器性能的技术途径有哪些？（1）差动技术（2）平均技术（3）补偿与修正技术(4)屏蔽、隔离与干扰抑制(5) 稳定性处理第2章传感器的基本特性什么是传感器的静态特性描述传感器静态特性的主要指标有哪些答：传感器的静态特性是指在被测量的各个值处于稳定状态时，输出量和输入量之间的关系。

主要的性能指标主要有线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、温度漂移。

传感器输入-输出特性的线性化有什么意义如何实现其线性化答：传感器的线性化有助于简化传感器的理论分析、数据处理、制作标定和测试。

第一章1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

（2）开发研制新型传感器及组成新型测试系统①MEMS 技术要求研制微型传感器。

如用于微型侦察机的CCD 传感器、用于管道爬壁机器人的力敏、视觉传感器。

②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量A y与引起输出量增量A y的输入量增量X 的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲 线不一致的程度。

第1章传感器与检测技术基础思考题答案l.检测系统由哪几部分组成? 说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图。

检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。

测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。

2.传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器）被测量—转换原理—序号主称——传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。

见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。

例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。

3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。

此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U 来讲为一小量。

第一章传感与检测技术基础[例题分析]例题1 一台精度为0.5级、量程范围600～1200℃的温度传感器，它最大允许绝对误差是多少？检验时某点最大绝对误差是４℃，问此表是否合格？解： 根据精度定义表达式100.⨯∆=SF Y AA %，并由题意已知Ａ＝0.5％，ＹＦ．Ｓ＝（1200-600）℃，得最多允许误差△ Ａ＝Ａ·ＹＦ．Ｓ＝0.5％×（1200-600）＝３℃此温度传感器最大允许误差位３℃。

检验某点的最大绝对误差为４℃，大于３℃，故此传感器不合格。

[思考题与习题]1-1 何为传感器静态特性？静态特性主要技术指标有哪些？1-2 何为传感器动态特性？动态特性主要技术指标有哪些？ 1-3 传感器的线性度的定义？怎样确定？1-4 传感器的回程误差是怎么定义的？用数学式如何表示？1-5 何为准确度、精密度、精确度？并阐述其与系统误差和随机误差的关系。

1-6 鉴定2.5级(即满量程误差为2.5%)的全量程为100V 的电压表，发现50V 刻度点的示值误差2V 为最大误差，问该表是否合格？1-7 为什么在使用各种指针表时，总希望指针偏转在全量程的2/3以上范围使用？ 1-8 已知某一位移传感器的测量范围为0～30mm ，静态测量时，输入值与输出值的关系如表1.1所示，试求传感器的线性度和灵敏度。

表1.1输入值与输出值的关系第二章电阻式传感器[例题分析]例题2-1 如果将100Ω电阻应变片贴在弹性试件上，若试件受力横截面积S = 0.5×10-4 m 2，弹性模量E =2×1011 N/m 2 ，若有F=5×104 N 的拉力引起应变电阻变化为1Ω。

试求该应变片的灵敏度系数？解：由题意得应变片电阻相对变化量1001=∆R R 根据材料力学理论可知：应变Eσε=（σ为试件所受应力，SF =σ），故应变 005.0102105.01051144=⨯⨯⨯⨯=⋅=-E S F ε应变片灵敏度系数2005.0100/1/==∆=εRR K 例题2-2 一台用等强度梁作为弹性元件的电子秤，在梁的上、下面各贴两片相同的电阻应变片(K=2）如图2-1（a)所示。

第一章1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

（2）开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。

如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。

②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx 的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

第1章传感器与检测技术基础思考题答案1.检测系统由哪几部分组成？说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图。

指示仪记录仪数数据处理仪器检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。

测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。

2.传感器的型号有几部分组成，各部分有何意义？依次为主称（传感器）被测量—转换原理—序号主称一一传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。

见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。

例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。

3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法？如何进行？答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。

此时输出电压认可表示为U0，U0= U+△ U，其中△ U是负载电阻变化所引起的输出电压变化量，相对U 来讲为一小量。

《传感器与自动检测技术》习题思考题与习题一1.1什么叫传感器？它通常由哪几部分组成？答：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，称为传感器。
