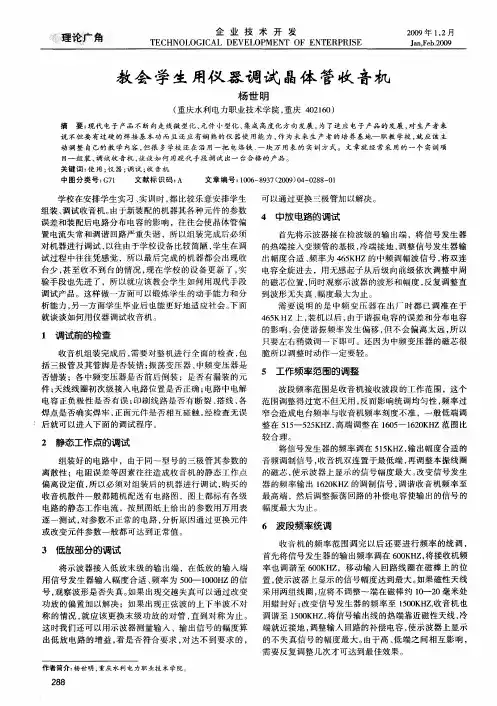

晶体管收音机的调试(新)

晶体管电路的调试方法一、为什么必须对电路进行调试由晶体管放大电路的知识可知：晶体管在输入交流信号的同时，必须叠加一个直流电压，使被放大的信号不致产生失真。

为晶体管提供发射结正向偏压的直流偏置电路有图1中的a、b、c、d四种。

在各类偏置电路中，只有将晶体管集电极电流Ic调整在一个适当的范围内，才能保证晶体管的正常工作。

在电源电压Ec、集电极负载电阻Rc、发射极电阻Re(指图1c、d电路)一定时，Ic仅由晶体管电流放大系数β和基极电阻(称偏流电阻)Rb决定。

收音机各级偏置电路中的静态Ic值，都是针对晶体管一定的β值而设定的。

由于同一型号的晶体管的β值存在差异，我们在设置一级放大电路或更换晶体管时，都必须通过调整Rb来获得合适的Ic。

这一调整过程就是电路的调试，其实质是为晶体管寻求一个理想的工作点。

二、电路调试的基本方法调试之前必须弄清楚Rb的变化是如何改变Ic的。

在图1的a、b、c电路中，Rb是唯一的。

并且都是Rb增大时，Ic减小、Rb减小时Ic增大。

而在d电路中，调整Rb1和Rb2均可改变Ic，Rb1增大时Ic减小，但Rb2增大时Ic却亦增大，一般都通过调整Rb1来改变Ic。

电路调试的具体步骤如下：1．选取一只定值电阻和一只电位器(或微调电阻)，串联后接入电路用以代替偏流电阻Rb。

定值电阻能对晶体管起保护作用，其阻值一般取电路图上标注的偏流电阻(标有★号)Rb阻值的一半。

而电位器的阻值通常取Rb的1～2倍。

例如电路图上Rb为62k时，可取30k的定值电阻与5lk～100k的电位器串联。

在调试开始前还应将电位器的阻值调至最大。

2．找到电路板上连接晶体管集电极与电源正极(指NPN管，下同)的铜箔条，条上一般都设计有一个供检测用的缺口(如若没有，可自行用刀片刻断铜箔条形成lmm宽的缝隙)。

将万用表直流毫安挡串联接入缺口，红表笔接电源正极一侧，黑表笔接集电极一侧，见图2。

毫安表的量程应为Ic值的2倍。

例如：需调Ic 为2．5—3mA时，可选用5mA挡。

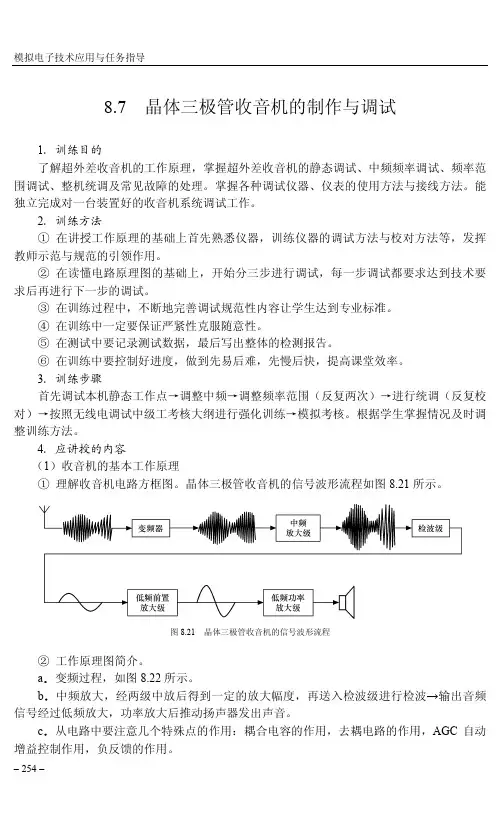

模拟电子技术应用与任务指导– 254 – 8.7 晶体三极管收音机的制作与调试1．训练目的了解超外差收音机的工作原理，掌握超外差收音机的静态调试、中频频率调试、频率范围调试、整机统调及常见故障的处理。

掌握各种调试仪器、仪表的使用方法与接线方法。

能独立完成对一台装置好的收音机系统调试工作。

2．训练方法①在讲授工作原理的基础上首先熟悉仪器，训练仪器的调试方法与校对方法等，发挥教师示范与规范的引领作用。

②在读懂电路原理图的基础上，开始分三步进行调试，每一步调试都要求达到技术要求后再进行下一步的调试。

③在训练过程中，不断地完善调试规范性内容让学生达到专业标准。

④在训练中一定要保证严紧性克服随意性。

⑤在测试中要记录测试数据，最后写出整体的检测报告。

⑥在训练中要控制好进度，做到先易后难，先慢后快，提高课堂效率。

3．训练步骤首先调试本机静态工作点→调整中频→调整频率范围（反复两次）→进行统调（反复校对）→按照无线电调试中级工考核大纲进行强化训练→模拟考核。

根据学生掌握情况及时调整训练方法。

4．应讲授的内容（1）收音机的基本工作原理①理解收音机电路方框图。

晶体三极管收音机的信号波形流程如图8.21所示。

图8.21 晶体三极管收音机的信号波形流程②工作原理图简介。

a．变频过程，如图8.22所示。

b．中频放大，经两级中放后得到一定的放大幅度，再送入检波级进行检波→输出音频信号经过低频放大，功率放大后推动扬声器发出声音。

c．从电路中要注意几个特殊点的作用：耦合电容的作用，去耦电路的作用，AGC自动增益控制作用，负反馈的作用。

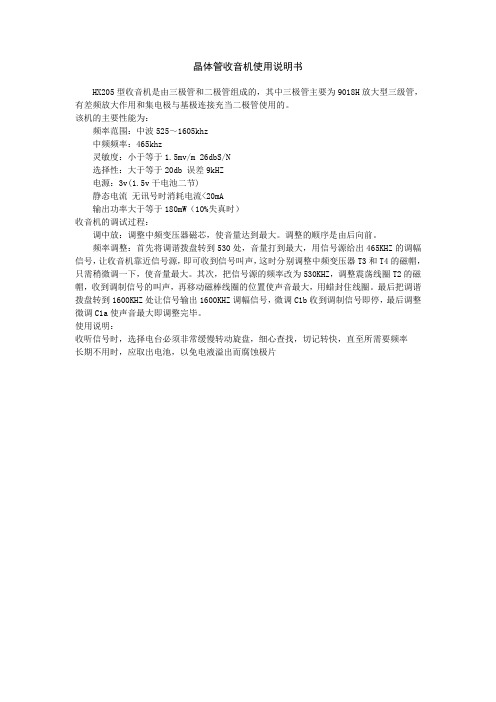

晶体管收音机使用说明书
HX205型收音机是由三极管和二极管组成的，其中三极管主要为9018H放大型三级管，有差频放大作用和集电极与基极连接充当二极管使用的。

该机的主要性能为：
频率范围：中波525～1605khz
中频频率：465khz
灵敏度：小于等于1.5mv/m 26dbS/N
选择性：大于等于20db 误差9kHZ
电源：3v(1.5v干电池二节)
静态电流无讯号时消耗电流<20mA
输出功率大于等于180mW（10%失真时）
收音机的调试过程：
调中放：调整中频变压器磁芯，使音量达到最大。

调整的顺序是由后向前。

频率调整：首先将调谐拨盘转到530处，音量打到最大，用信号源给出465KHZ的调幅信号，让收音机靠近信号源，即可收到信号叫声，这时分别调整中频变压器T3和T4的磁帽，只需稍微调一下，使音量最大。

其次，把信号源的频率改为530KHZ，调整震荡线圈T2的磁帽，收到调制信号的叫声，再移动磁棒线圈的位置使声音最大，用蜡封住线圈。

最后把调谐拨盘转到1600KHZ处让信号输出1600KHZ调幅信号，微调C1b收到调制信号即停，最后调整微调C1a使声音最大即调整完毕。

使用说明：
收听信号时，选择电台必须非常缓慢转动旋盘，细心查找，切记转快，直至所需要频率
长期不用时，应取出电池，以免电液溢出而腐蚀极片。

收音机调试步骤及调试方法一．AM、IF中频调试1、仪器接线图扫频仪频标点频率为：450KHZ、455KHZ 、460KHZ或460KHZ、465KHZ 、470KHZ。

扫频仪1、检波输出2、3正负电源4、RF信号输入5、检波输入（INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT）2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。

B：RF射频信号输入（如CD2003的○4脚输入）。

RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF的瓷片电容后，从电路中的变频输出端加入RF信号将AM的振荡信号短路（即PVC的振荡联短路），或将AM天线RF输入端与高频地短路，（如CD2003○16与PVC地脚短路。

）C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。

再连接到显示器前面的INPUT端口上以观察波形。

3．调试方法及调试标准将收音机的电源开关打开并将波段开关切换到AM波段状态，调整中频中周磁帽使波形幅度达到最大（一般为原色或黄色的中周），并且以水平线Y轴为基准点，看波形的左右两半边的弧度应基本对称，以确保基增益达到最大、选择性达到最佳。

如图标准：波形左右两边的弧度基本等等幅相对称，455KHZ频率在波形顶端为最理想，偏差不超过±5KHZ。

如果中频无须调试的，则经标准样机的波形幅度为参考，观察每台机的波形幅度不应小于标准样机的幅度的3-5DB，一般在显示器上相差为一个方格。

二、FM IF中频调试１、器接线图①扫频仪频率分别为10.6MHZ,10.7MHZ,10.8MHZ至少三个频率点。

1、检波输出2、3正负电源4、RF信号输入5、检波输入（INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT）②测试点及信号连接；A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。

实验20 超外差式收音机的安装与调试一、实验目的1．理解超外差式收音机的工作原理及主要调试原理。

2．学习和掌握超外差式收音机的安装技术和调试方法。

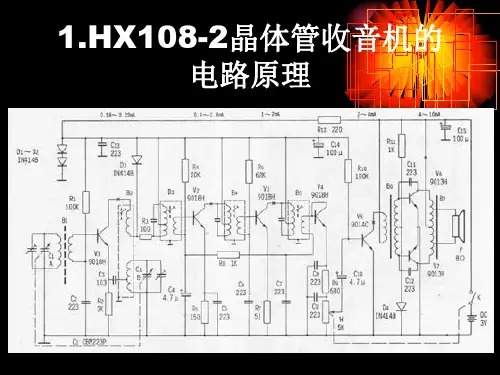

二、实验原理图 1.20.1 是超外差式晶体管收音机电路的方框图和各级信号的波形图。

从天线接收到的高频调幅信号输入到变频级，经过变频后从变频器输出一调幅中频信号，送入中放级进行放大（中放一般有两级，是对固定中频频率进行放大的调谐放大器，所以它的放大倍数和选频特性都可以做得比较理想）；再把放大了的中频信号送入检波级检出音频信号；检波级输出的音频信号还需要经过低放级放大，然后去激励功率输出级输出足够的功率去推动喇叭发声。

一台超外差式收音机安装完毕以后，还需要进行仔细的调试。

这主要包括直流工作点的调试、中频的调试和统调跟踪三部分。

1．直流工作点的调试在晶体管收音机电路中，由于各级的功能不同，各级晶体管的直流工作点也就不同。

变频级包括混频电路和振荡电路两部分。

从混频的要求来考虑，晶体管应工作在非线性区，工作电流要小。

但混频级还要求对中频信号有一定的放大作用，因而工作电流不能太小。

所以，混频电路的工作电流一般取 0.3~0.5mA 。

对振荡电路而言，工作电流大一些可使振荡电压强一些，从而提高变频增益。

但振荡电压太强了会使振荡波形失真，谐波成分增加，反而使变频增益下降，并使混频噪声大大增强，所以振荡电路的工作电流一般取 0.5~0.8mA 。

在一般的收音机实验电路中，振荡电路与混频电路合用一只晶体管，变频级的工作电流同时兼顾混频与振荡的要求，这一级的工作电流应取折中值，一般为 0.4~0.6mA 。

中放电路一般有二级。

第一级中放要起自动增益控制作用，工作点应选在非线性区，工作电流一般取 0.4~0.6mA 。

这样加入自动增益控制后不易失真，效果也明显。

第二级中放要有足够的功率增益，工作电流应适当取大一点，一般取 0.6~0.8mA 。

低放级的输入信号是从检波级送来的音频信号，幅度不大，所以该级的工作电流一般取1.2~2.5mA 。
