电路板的焊接、组装与调试实习报告一、实习目的：1. 通过实习，加深学生对电子电工基本原理和技术的理解，掌握电子元器件的识别、使用方法和电路板的焊接、组装技巧。

2. 培养学生动手能力、观察能力和分析解决实际问题的能力，提高学生的综合素质。

3. 学习利用现代工具进行电子产品生产的基本流程，了解电子产品生产过程中的质量控制和管理方法。

二、实习设备：1. 电路板焊接套装2. 焊锡丝、助焊剂、镊子、剥线钳等焊接工具3. 万用表、示波器等测试仪器4. 电子产品组装工具包（包括螺丝刀、剥线钳、电工胶布等）5. 安全防护用品（如绝缘手套、护目镜等）三、实习内容：1. 电子元器件的识别与使用：学习电子元器件的分类、命名、符号，掌握常用电子元器件的识别和使用方法。

通过实践操作，熟悉元器件的性能和适用场景。

2. 电路板的焊接：学习电路板的焊接工艺，包括焊接材料的选择、焊接温度的控制、焊接时间的长短等。

通过实际操作，熟练掌握焊接技巧，提高焊接质量。

3. 电路板的组装：学习电路板的组装流程，包括电路板的布局、元器件的安装、接线、焊接等。

通过实践操作，掌握电路板组装的基本技能，提高组装效率。

4. 电路的调试与测试：学习电路的调试方法，包括电压、电流、电阻等参数的测量，以及简单故障的判断和处理。

通过实际操作，掌握电路调试技巧，提高调试效率。

5. 安全操作与文明生产：学习安全操作规程，提高安全意识，遵守生产纪律，保持生产现场的整洁。

四、实习过程：1. 元器件识别与使用训练：通过理论学习和实践操作，掌握电子元器件的识别和使用方法。

2. 焊接工艺学习与实践：学习焊接工艺的理论知识，通过实际操作，掌握焊接技巧，提高焊接质量。

3. 电路板组装训练：通过理论学习和实践操作，掌握电路板组装的基本技能，提高组装效率。

4. 电路调试与测试训练：通过理论学习和实践操作，掌握电路调试技巧，提高调试效率。

五、实习总结：通过本次实习，加深了我对电子电工基本原理和技术的理解，提高了动手能力、观察能力和分析解决实际问题的能力。

一.调试基本方法对于一个新设计的电路板，调试起来往往会遇到一些困难，特别是当板比较大、元件比较多时，往往无从下手。

但如果掌握好一套合理的调试方法，调试起来将会事半功倍。

通过测试区段供电柜3期电路板，我对调试电路板有了基本的认识和体会。

1.测量电压法要确认的是电源电压是否正常，检查各种参考电压是否正常，另外还有各点的工作电压是否正常等。

例如，一般的三极管导通时，BE结电压在0.7V左右，如果一个三极管的BE结电压明显大于0.7V，可能就是BE结就开路。

2.信号注入法将信号源加至输入端，然后测量输出波形，看是否正常。

例如，测试IO输入功能时，在输入端接高电平或低电平，查看DSP检测到的对应IO口的电平。

3.结合软件法有些功能的检测，结合软件会更简便。

例如，IO输出功能，利用软件程序，将DSP输出IO口电平置高或低；通讯功能，结合通讯程序，可快速判断通讯是否正常。

4.看看电容，二极管等有极性元件是否焊反（特别是有极性电容），看芯片是否焊得颠倒，看元件有无明显的机械损坏，看板子是否有明显的划痕（导致开路），看是否有焊接短路（特别是DSP相邻引脚），看是否有明显虚焊，看是否有元件未焊，看元件是否焊错（如：电阻焊成电容），看板子走线铜箔是否明显缺损，看是否冒烟，烧焦，火花等。

5.听听工作声音是否正常（要有经验），如：听继电器闭合断开的声音等。

6.闻闻是否有异味，例如烧焦的味道、电容电解液的味道等。

7.摸用手去试探器件的温度是否正常，例如太热，或者太凉。

一些功率器件，工作起来时会发热，如果摸上去是凉的，则基本上可以判断它没有工作起来，可能开路了。

如果过热也是不行的，例如摸DSP，觉得烫手，可能短路或供电电压过高了。

注意要先试探性的去摸，别把手烫伤了。

8.由前向后或由后向前查找故障原因当确认某一功能电路存在故障，又没有头绪时，要根据电路图，由前向后或由后向前依次用示波器观看各点波形，找出故障原因。

二.测试DSP板流程区段供电柜分为IO板，检测板，电源板，触发板，DSP板。

调试报告调试报告(篇1)电子调试实践报告一、背景介绍本次电子调试实践的主要目的是为了提高我们对电子原理和电路板组装的理解和应用能力。

本次实践任务是利用电子元件和电路板组装一个简单的电路，并且通过调试使得电路能够正常工作。

在这个过程中我们需要运用前期所学的电子知识，包括电子元件的种类和特点、电路原理、进行电路排布和组装等方面的知识，并且需要掌握基本的电路调试方法。

二、实验原理我们选用的是一个简单的放大器电路。

这个电路的主要原理是将输入的微弱信号经过放大后输出使信号得以放大。

其中所选用的主要元器件是两个晶体管、一个电容器、两个电阻和一个两用开关。

晶体管具有放大电路信号的特点，而电容器和电阻则是用来调整电路的阻抗和时间常数的。

两用开关则主要是用来控制电路开关和反馈电路的功率平衡。

三、实验流程1.进行原理分析在组装电路之前我们首先需要进行原理分析。

根据所选用的原理，我们可以将电路分为两个部分，即输入部分和输出部分。

在输入部分，我们需要将输入的微弱信号转化为电流信号，并通过反馈电路送至输出端。

在输出端，我们需要将经过反馈的信号加以放大，以达到提高信号质量的作用。

2.进行元器件选择在选择元器件的时候，我们需要根据电路原理和所选用的电压等级、功率等参数进行选择。

晶体管的类型和两用开关的种类也要进行多次测试，以保证电路的性能稳定。

此外，我们还需要对电路的总功耗进行估算，以避免过度烧毁元器件，导致电路工作不正常。

3.进行电路排布和组装在进行电路排布和组装之前，我们要先设计好电路图，并且根据元器件之间的电缆纽线，在框架上进行布局。

在电路组装的过程之中，我们需要注意好电子元器件之间的相互连接，例如控制线路和搭接通道等，同时注意元器件的电流方向和电压极性，避免出现短路电路或元器件之间相互干扰的情况。

4.进行电路调试在完成电路组装之后的调试过程中，我们主要通过示波器等设备对电路进行分析，并且通过排除不正常的元件进行错误排除。

电路板试验报告
根据您的要求，我们进行了一系列的电路板试验。

通过这份试验报告，我们将向您汇报测试的结果和相关数据。

以下是我们进行的测试项目和结果：
1. 线路连通性测试
我们首先进行了线路连通性测试，以确保电路板上的线路连接正确并且没有短路或断路现象。

测试结果显示所有的线路都成功连通，没有任何问题。

2. 电路板功耗测试
我们进行了电路板的功耗测试，以确定其在正常工作状态下的能耗。

测试结果显示电路板的功耗在我们预期范围内，符合设计要求。

3. 温度测试
我们还对电路板进行了温度测试，以了解其在长时间使用中是
否会出现过热的情况。

测试结果显示电路板在正常运行时保持稳定
的温度，没有出现过热问题。

4. 故障模拟测试
为了验证电路板的稳定性和鲁棒性，我们进行了故障模拟测试。

我们通过人为制造线路短路和断路的情况，测试了电路板的反应和
恢复能力。

测试结果显示电路板能够正确地检测到故障，并迅速进
行自我修复，恢复到正常工作状态。

5. 抗干扰测试
最后，我们进行了抗干扰测试，以确保电路板在外部干扰的情
况下仍能正常工作。

测试结果表明电路板具有良好的抗干扰能力，
能够稳定运行而不受外界干扰的影响。

根据以上测试结果，我们可以得出结论：该电路板在各项测试
中表现良好，符合设计要求。

它具有稳定的性能、低功耗和良好的
抗干扰能力，适合在实际应用中使用。

以上是电路板试验报告的内容，如果您需要更详细的数据和测试方法，请告知我们，我们会进一步提供。

电路板的焊接、组装与调试实习报告全文共5篇示例，供读者参考电路板的焊接、组装与调试实习报告篇1一、观看“电子产品制造技术”录像总结通过观看电子产品制造技术录像，我初步了解了pcb板的制作工艺以及表贴焊技术工艺流程：pcb版制作基本步骤：用软件化电路图，打印菲林纸，曝光电路板，显影，腐蚀，打孔，连接跳线。

制版布局要求整体美观均衡，疏密有序，走线合理，防止相互干扰，尽量减少过线孔，减少并行线条密度等。

表贴焊技术是目前最常用的焊接技术，其基本步骤：解冻、搅拌焊锡膏，焊膏印制，贴片，再流焊机焊接。

通过观看此次录像，我初步了解了pcb板的制作方法以及表贴焊技术工艺流程，为以后的实践操作打下了基础。

一、无线电四厂实习体会二、pcb制作工艺流程总结pcb制作工艺流程：1用软件画电路图2打印菲林纸3曝光电路板4显影5腐蚀6打孔7连接跳线在符合产品电气以及机械结构要求的基础上考虑整体美观，在一个pcb板上，元件的布局要求要均衡，疏密有序。

同时还要注意以下问题：1.走线要有合理的走向，不得相互交融，防止相互干扰。

最好的走向是按直线，避免环形走线。

2.线条要尽量宽，尽量减少过线孔，减少并行的线条密度。

三、手工焊接实习总结操作步骤：1、准备焊接：准备焊锡丝和烙铁。

2、加热焊件：烙铁接触焊接点，使焊件均匀受热。

3、熔化焊料：当焊件加热到能熔化焊料的温度后将焊丝至于焊点，焊料开始熔化并湿润焊点。

4、移开焊锡：当熔化一定量的焊锡后将焊锡丝移开。

5、移开烙铁：当焊锡完全湿润焊点后移开烙铁操作要点：1、焊件表面处理：手工烙铁焊接中遇到的焊件往往都需要进行表面清理工作，去除焊接面上的锈迹、油污、灰尘等影响焊接质量的杂质。

手工操作中常用机械刮磨和酒精、丙酮来擦洗等简单易行的方法。

2、预焊：将要锡焊的元件引线的焊接部位预先用焊锡湿润，是不可缺少的操作。

3、不要用过量的焊剂：合适的焊接剂应该是松香水仅能浸湿的将要形成的焊点，不要让松香水透过印刷版流到元件面或插孔里。

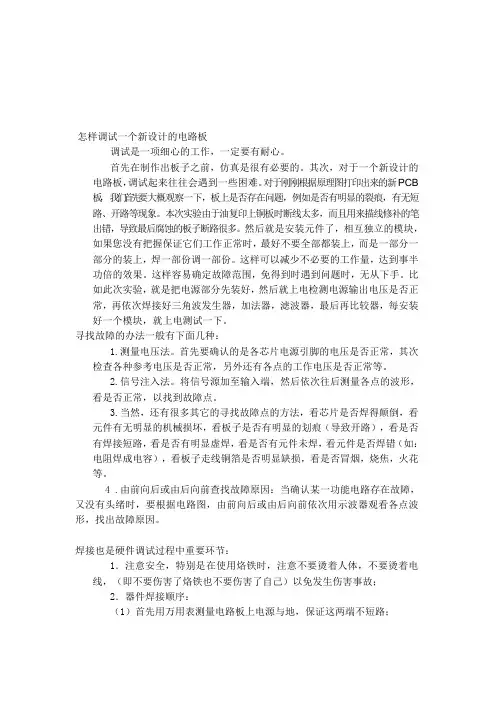

怎样调试一个新设计的电路板调试是一项细心的工作，一定要有耐心。

首先在制作出板子之前，仿真是很有必要的。

其次，对于一个新设计的电路板，调试起来往往会遇到一些困难。

对于刚刚根据原理图打印出来的新PCB 板，我们首先要大概观察一下，板上是否存在问题，例如是否有明显的裂痕，有无短路、开路等现象。

本次实验由于油复印上铜板时断线太多，而且用来描线修补的笔出错，导致最后腐蚀的板子断路很多。

然后就是安装元件了，相互独立的模块，如果您没有把握保证它们工作正常时，最好不要全部都装上，而是一部分一部分的装上，焊一部份调一部份。

这样可以减少不必要的工作量，达到事半功倍的效果。

这样容易确定故障范围，免得到时遇到问题时，无从下手。

比如此次实验，就是把电源部分先装好，然后就上电检测电源输出电压是否正常，再依次焊接好三角波发生器，加法器，滤波器，最后再比较器，每安装好一个模块，就上电测试一下。

寻找故障的办法一般有下面几种：1.测量电压法。

首先要确认的是各芯片电源引脚的电压是否正常，其次检查各种参考电压是否正常，另外还有各点的工作电压是否正常等。

2.信号注入法。

将信号源加至输入端，然后依次往后测量各点的波形，看是否正常，以找到故障点。

3.当然，还有很多其它的寻找故障点的方法，看芯片是否焊得颠倒，看元件有无明显的机械损坏，看板子是否有明显的划痕（导致开路），看是否有焊接短路，看是否有明显虚焊，看是否有元件未焊，看元件是否焊错（如：电阻焊成电容），看板子走线铜箔是否明显缺损，看是否冒烟，烧焦，火花等。

4 .由前向后或由后向前查找故障原因：当确认某一功能电路存在故障，又没有头绪时，要根据电路图，由前向后或由后向前依次用示波器观看各点波形，找出故障原因。

焊接也是硬件调试过程中重要环节：1．注意安全，特别是在使用烙铁时，注意不要烫着人体，不要烫着电线，（即不要伤害了烙铁也不要伤害了自己）以免发生伤害事故；2．器件焊接顺序：（1）首先用万用表测量电路板上电源与地，保证这两端不短路；（2）其次先焊接电源电路，焊接完后立即上电测试电源输出5V是否正常（电源指示灯是否正常点亮），注意上电前需要再次测试电源与地，保证这两端不短路；（3）其余器件原则是从矮到高的，大致是先焊贴片器件，如电阻，三极管等，再焊座子等；3．贴片器件（电阻、电容、三极管等）焊接方法：先在电路板上器件对应封装的一个管脚焊盘上上点焊锡，然后用镊子夹送器件到板子上先固定已有焊锡的那个管脚，然后再焊接其他管脚，焊锡用量不宜过少，以保证焊接牢靠。

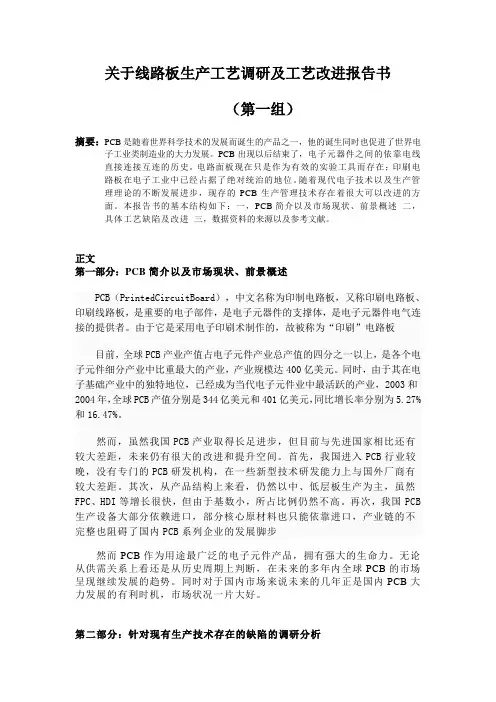

关于线路板生产工艺调研及工艺改进报告书（第一组）摘要：PCB是随着世界科学技术的发展而诞生的产品之一，他的诞生同时也促进了世界电子工业类制造业的大力发展。

PCB出现以后结束了，电子元器件之间的依靠电线直接连接互连的历史。

电路面板现在只是作为有效的实验工具而存在；印刷电路板在电子工业中已经占据了绝对统治的地位。

随着现代电子技术以及生产管理理论的不断发展进步，现存的PCB生产管理技术存在着很大可以改进的方面。

本报告书的基本结构如下：一，PCB简介以及市场现状、前景概述二，具体工艺缺陷及改进三，数据资料的来源以及参考文献。

正文第一部分：PCB简介以及市场现状、前景概述PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。

由于它是采用电子印刷术制作的，故被称为“印刷”电路板目前，全球PCB产业产值占电子元件产业总产值的四分之一以上，是各个电子元件细分产业中比重最大的产业，产业规模达400亿美元。

同时，由于其在电子基础产业中的独特地位，已经成为当代电子元件业中最活跃的产业，2003和2004年，全球PCB产值分别是344亿美元和401亿美元，同比增长率分别为5.27%和16.47%。

然而，虽然我国PCB产业取得长足进步，但目前与先进国家相比还有较大差距，未来仍有很大的改进和提升空间。

首先，我国进入PCB行业较晚，没有专门的PCB研发机构，在一些新型技术研发能力上与国外厂商有较大差距。

其次，从产品结构上来看，仍然以中、低层板生产为主，虽然FPC、HDI等增长很快，但由于基数小，所占比例仍然不高。

再次，我国PCB 生产设备大部分依赖进口，部分核心原材料也只能依靠进口，产业链的不完整也阻碍了国内PCB系列企业的发展脚步然而PCB作为用途最广泛的电子元件产品，拥有强大的生命力。

无论从供需关系上看还是从历史周期上判断，在未来的多年内全球PCB的市场呈现继续发展的趋势。

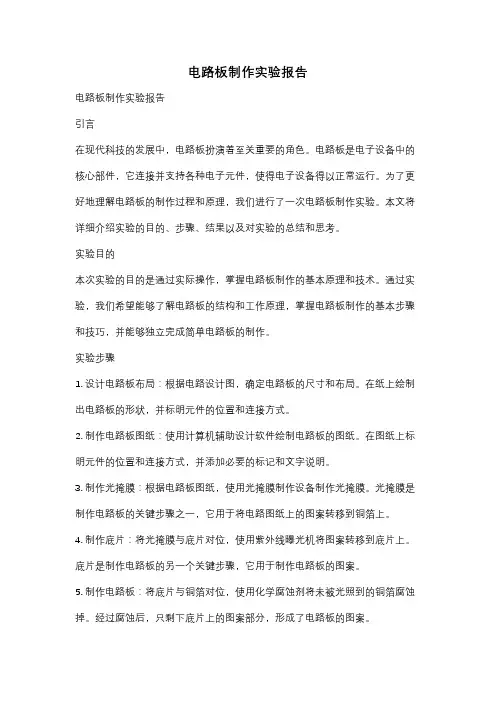

电路板制作实验报告电路板制作实验报告引言在现代科技的发展中，电路板扮演着至关重要的角色。

电路板是电子设备中的核心部件，它连接并支持各种电子元件，使得电子设备得以正常运行。

为了更好地理解电路板的制作过程和原理，我们进行了一次电路板制作实验。

本文将详细介绍实验的目的、步骤、结果以及对实验的总结和思考。

实验目的本次实验的目的是通过实际操作，掌握电路板制作的基本原理和技术。

通过实验，我们希望能够了解电路板的结构和工作原理，掌握电路板制作的基本步骤和技巧，并能够独立完成简单电路板的制作。

实验步骤1. 设计电路板布局：根据电路设计图，确定电路板的尺寸和布局。

在纸上绘制出电路板的形状，并标明元件的位置和连接方式。

2. 制作电路板图纸：使用计算机辅助设计软件绘制电路板的图纸。

在图纸上标明元件的位置和连接方式，并添加必要的标记和文字说明。

3. 制作光掩膜：根据电路板图纸，使用光掩膜制作设备制作光掩膜。

光掩膜是制作电路板的关键步骤之一，它用于将电路图纸上的图案转移到铜箔上。

4. 制作底片：将光掩膜与底片对位，使用紫外线曝光机将图案转移到底片上。

底片是制作电路板的另一个关键步骤，它用于制作电路板的图案。

5. 制作电路板：将底片与铜箔对位，使用化学腐蚀剂将未被光照到的铜箔腐蚀掉。

经过腐蚀后，只剩下底片上的图案部分，形成了电路板的图案。

6. 清洗电路板：将腐蚀后的电路板用去污剂进行清洗，去除底片和腐蚀剂残留物。

7. 钻孔：使用电钻在电路板上钻孔，为元件的插入和焊接做准备。

8. 完成焊接：将电子元件插入电路板上的孔中，并使用焊接工具将元件与电路板焊接在一起。

9. 测试电路板：使用万用表等测试工具对电路板进行测试，确保电路板的正常工作。

实验结果通过以上步骤，我们成功制作了一个简单的电路板。

在测试过程中，电路板正常工作，各个元件之间的连接也没有问题。

这次实验的结果证明了我们掌握了电路板制作的基本原理和技术。

实验总结和思考通过这次实验，我们深刻认识到电路板制作是一项复杂而精细的工艺。

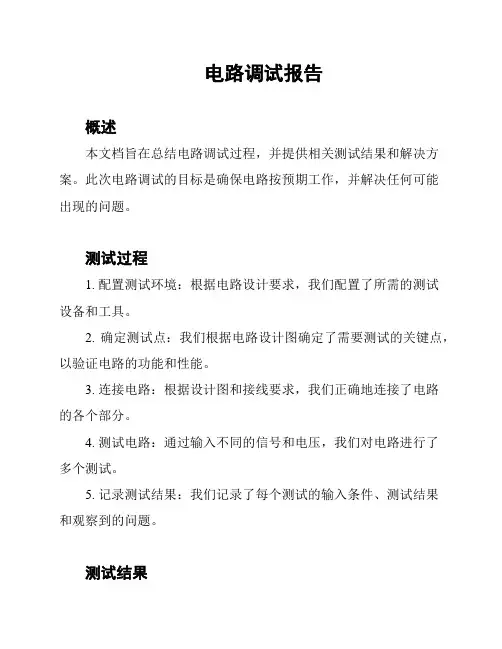

电路调试报告概述本文档旨在总结电路调试过程，并提供相关测试结果和解决方案。

此次电路调试的目标是确保电路按预期工作，并解决任何可能出现的问题。

测试过程1. 配置测试环境：根据电路设计要求，我们配置了所需的测试设备和工具。

2. 确定测试点：我们根据电路设计图确定了需要测试的关键点，以验证电路的功能和性能。

3. 连接电路：根据设计图和接线要求，我们正确地连接了电路的各个部分。

4. 测试电路：通过输入不同的信号和电压，我们对电路进行了多个测试。

5. 记录测试结果：我们记录了每个测试的输入条件、测试结果和观察到的问题。

测试结果经过测试，我们得出以下结果：1. 测试点A：电路在正常工作条件下，正常输出预期的信号。

2. 测试点B：电路在高温环境下，出现了信号波动的问题。

经过分析，我们发现这是由于散热不良导致的，需要对电路进行进一步优化。

我们建议增加散热装置以解决问题。

3. 测试点C：电路在低电压条件下，输出波形失真。

经过调试，我们确定是电源电压不足导致的，建议提供足够的电源电压以确保电路正常工作。

解决方案针对以上测试结果，我们提出以下解决方案：1. 对测试点B的问题，我们建议增加散热装置，例如散热片或风扇，以提高散热效果，确保电路在高温环境下的稳定性和可靠性。

2. 对测试点C的问题，我们建议提供额外的电源电压，确保电路在低电压条件下的正常工作。

可以考虑使用稳压器或更高功率的电源适配器。

请根据上述解决方案进行进一步调试和优化，以确保电路正常运行。

结论在本次电路调试过程中，我们成功验证了电路的功能和性能，并根据测试结果提出解决方案。

这些解决方案将帮助我们优化电路并确保其在不同工作条件下的正常运行。

我们建议根据解决方案进行进一步调试和优化，以确保最终的电路设计达到预期目标。

以上是本次电路调试的报告，如有任何问题，请随时与我们联系。

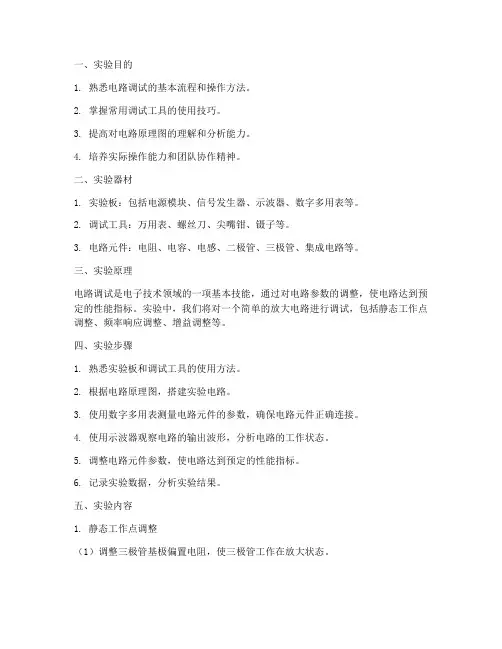

一、实验目的1. 熟悉电路调试的基本流程和操作方法。

2. 掌握常用调试工具的使用技巧。

3. 提高对电路原理图的理解和分析能力。

4. 培养实际操作能力和团队协作精神。

二、实验器材1. 实验板：包括电源模块、信号发生器、示波器、数字多用表等。

2. 调试工具：万用表、螺丝刀、尖嘴钳、镊子等。

3. 电路元件：电阻、电容、电感、二极管、三极管、集成电路等。

三、实验原理电路调试是电子技术领域的一项基本技能，通过对电路参数的调整，使电路达到预定的性能指标。

实验中，我们将对一个简单的放大电路进行调试，包括静态工作点调整、频率响应调整、增益调整等。

四、实验步骤1. 熟悉实验板和调试工具的使用方法。

2. 根据电路原理图，搭建实验电路。

3. 使用数字多用表测量电路元件的参数，确保电路元件正确连接。

4. 使用示波器观察电路的输出波形，分析电路的工作状态。

5. 调整电路元件参数，使电路达到预定的性能指标。

6. 记录实验数据，分析实验结果。

五、实验内容1. 静态工作点调整（1）调整三极管基极偏置电阻，使三极管工作在放大状态。

（2）使用示波器观察三极管集电极和发射极之间的电压，调整偏置电阻，使静态工作点符合设计要求。

（3）记录静态工作点参数。

2. 频率响应调整（1）调整电路中的滤波元件参数，改变电路的带宽。

（2）使用示波器观察电路的输出波形，分析电路的频率响应。

（3）记录电路的频率响应参数。

3. 增益调整（1）调整电路中的放大元件参数，改变电路的增益。

（2）使用示波器观察电路的输出波形，分析电路的增益。

（3）记录电路的增益参数。

六、实验结果与分析1. 静态工作点调整：经过调整，三极管工作在放大状态，静态工作点符合设计要求。

2. 频率响应调整：经过调整，电路的带宽达到设计要求，频率响应良好。

3. 增益调整：经过调整，电路的增益达到设计要求。

七、实验总结本次实验，我们通过搭建实验电路，调整电路元件参数，使电路达到预定的性能指标。

一、实训背景随着科技的飞速发展，电子设备在各个领域得到了广泛应用。

线路板作为电子设备的核心组成部分，其质量直接影响着电子产品的性能和寿命。

为了提高我国线路板维修技术水平和培养高素质的线路板维修人才，我们进行了为期一个月的线路板维修实训。

二、实训目的1. 掌握线路板的基本结构和原理；2. 学会线路板的检测、维修和调试方法；3. 培养动手能力和团队协作精神；4. 提高对线路板维修行业的认识。

三、实训内容1. 线路板基础知识实训过程中，我们首先学习了线路板的基本结构、材料、生产工艺和原理。

通过学习，我们对线路板有了全面的认识，为后续的实训打下了坚实的基础。

2. 线路板检测线路板检测是维修工作的第一步。

我们学习了如何使用万用表、示波器等仪器对线路板进行检测，包括电阻、电容、电感、电压、电流等参数的测量。

通过实际操作，我们掌握了线路板检测的技巧和方法。

3. 线路板维修实训中，我们针对实际案例进行了线路板维修。

主要内容包括：（1）故障分析：通过观察、询问和检测，分析线路板的故障原因。

（2）元器件更换：根据故障原因，更换损坏的元器件。

（3）线路板焊接：掌握焊接技术，确保元器件焊接牢固。

（4）线路板调试：修复后的线路板进行功能测试，确保其正常工作。

4. 线路板维护线路板维护是保证电子设备稳定运行的关键。

我们学习了如何对线路板进行日常维护，包括清洁、防潮、防尘、散热等。

四、实训成果1. 理论知识方面：通过实训，我们对线路板的基本结构、原理、检测、维修和调试方法有了全面掌握。

2. 技能方面：掌握了线路板维修的基本技能，能够独立完成线路板的检测、维修和调试工作。

3. 团队协作：在实训过程中，我们学会了与团队成员沟通交流，共同解决问题，提高了团队协作能力。

4. 职业素养：通过实训，我们认识到线路板维修行业的重要性，树立了敬业精神，为今后的职业发展奠定了基础。

五、实训总结1. 线路板维修实训是一个理论与实践相结合的过程，要求学员具备扎实的理论基础和丰富的实践经验。

电路板调试方法范文1.验证电路板结构首先，需要验证电路板的结构和连接方式是否正确。

检查电路板上的元件是否正确安装，并且电路板上的连线是否正确连接。

检查电路板上的所有连接器，插头和插座是否正确插好。

还要检查电路板的引线以及外部设备的连接线是否正确连接。

2.测试电源电压接下来，需要测试电路板的电源电压。

通过使用万用表或者示波器等测试工具，检测电路板上的电源线上的电压是否正常。

如果电压不正常，可以继续检查电源线的连接是否正确，以及电源模块是否正常工作。

3.测试时钟信号时钟信号在许多电路中起到关键作用，所以需要测试电路板的时钟信号是否正常。

可以使用示波器或者逻辑分析仪等测试工具，检测电路板上的时钟信号的频率和波形是否正常。

如果时钟信号不正常，可以继续检查时钟发生器的工作状态，以及时钟信号线的连接是否正确。

4.测试接口信号接下来，需要测试电路板与外部设备之间的接口信号是否正常。

可以使用逻辑分析仪或者示波器等测试工具，检测电路板上的接口信号的电平和波形是否正常。

如果接口信号不正常，可以继续检查接口电路的工作状态，以及接口信号线的连接是否正确。

5.测试功能模块最后，需要测试电路板上的功能模块是否正常工作。

可以使用适当的测试工具，对电路板上的各个功能模块进行测试。

例如，可以使用函数发生器和示波器等设备，对模拟电路进行测试；可以使用逻辑分析仪和测试程序，对数字电路进行测试。

在进行功能模块测试时，可以按照功能模块的工作流程来进行测试。

首先，需要验证输入信号是否正确输入到功能模块中，然后检查功能模块的内部运算和计算是否正确，最后验证输出信号是否正确输出。

如果在测试过程中发现一些功能模块不正常工作，可以采取以下一些方法进行调试：-检查该功能模块的元件是否正常工作，例如检查电阻是否损坏，检查晶体管是否正常工作。

-检查该功能模块的引线和连接线是否正确连接，以及连接线上的接头是否正常。

-检查该功能模块的供电电源是否正常，例如检查电源电压是否适合该功能模块的工作电压。

一、实训目的电路板（PCB）是电子设备中不可或缺的部分，它是电子设备中各个电子元件的支撑和连接平台。

为了提高自己的专业技能，我参加了电路板制作工艺实训。

通过本次实训，我希望能掌握电路板的设计、制作和调试方法，提高自己的动手能力和实际操作技能。

二、实训内容1. PCB设计软件学习实训期间，我们学习了Altium Designer等PCB设计软件。

通过学习，我们了解了PCB设计的基本流程，包括原理图绘制、PCB布局、布线、生成Gerber文件等。

2. PCB材料与工艺实训过程中，我们学习了PCB的材料、工艺流程以及制作方法。

主要包括以下内容：（1）覆铜板：了解覆铜板的种类、性能、用途及选择标准。

（2）阻焊油墨：了解阻焊油墨的作用、种类、应用及选择方法。

（3）丝印工艺：了解丝印工艺的流程、操作要点及注意事项。

（4）钻孔工艺：了解钻孔工艺的流程、操作要点及注意事项。

（5）腐蚀工艺：了解腐蚀工艺的流程、操作要点及注意事项。

3. PCB制作与调试实训期间，我们亲手制作了一块电路板，并对其进行了调试。

具体步骤如下：（1）设计电路板：根据需求设计电路原理图和PCB布局。

（2）制作Gerber文件：将设计好的PCB布局导出为Gerber文件。

（3）制作电路板：将Gerber文件送至专业工厂制作电路板。

（4）焊接元器件：将元器件焊接在电路板上。

（5）调试电路板：对电路板进行功能测试，确保其正常运行。

三、实训成果通过本次实训，我掌握了以下技能：1. PCB设计软件的使用：熟练运用Altium Designer等软件进行电路板设计。

2. PCB材料与工艺的了解：熟悉PCB材料、工艺流程及制作方法。

3. PCB制作与调试：能够独立完成电路板的设计、制作和调试。

4. 团队合作与沟通：在实训过程中，与团队成员相互协作，共同完成任务。

四、实训心得1. 电路板制作工艺是一门实践性很强的技术，理论知识与实际操作相结合才能提高自己的技能。

电路设计调试报告模板1. 概述本次电路设计的目的是制作一个能够用于驱动LED灯的简单电路。

本篇报告将对该电路的设计、调试过程和结果进行详细的介绍和分析。

2. 设计在电路设计之前，我们首先确定了最终需要驱动的LED灯的参数，包括：工作电压为1.5V，电流为20mA。

由此，我们选择了使用一个普通的PNP型晶体管BD139来实现驱动功能。

此外，为了保证电路稳定可靠的工作，我们还添加了相应的电阻和电容等元器件。

接下来，我们基于上述设想设计了如下电路图：+Vcc|R1 ||-----| |LED1 | T1 || |-----||R2 ||GND其中，R1代表基极电阻，用于限制T1的基极电流；R2代表负载电阻，与LED1并联连接，用于限制LED1的工作电流；T1代表PNP晶体管；GND为地线。

具体元器件参数如下：•R1：220Ω•R2：100Ω•LED1：1.5V，20mA•T1：BD1393. 调试在完成电路设计后，我们开始了对电路的调试过程，具体如下：3.1 硬件搭建首先，我们通过图纸搭建了实际的电路板，按照设计连接各个元器件，完成硬件搭建。

3.2 电路测试接下来，我们使用万用表对电路板进行了各种测试，包括电阻测量、电压测量、电流测量等。

通过测试发现，电路板的各个部分都正常工作，证明了设计的合理性。

3.3 稳定性测试接下来，我们对电路进行了稳定性测试，分别测试了电路在开启、关闭、长时间工作等情况下的稳定性，并记录了相关的数据。

经过测试，我们发现电路在各种情况下都稳定可靠地工作，并符合设计要求。

4. 结论本次电路设计的目标是制作一个能够用于驱动LED灯的简单电路，经过设计和调试，我们成功地实现了该目标，并且保证了电路的可靠性和稳定性。

一、实习目的电路板（PCB）是电子产品的核心组成部分，其质量直接影响到产品的性能和寿命。

通过本次电路板制板工艺实训，旨在让学生了解电路板的基本原理、制板工艺流程、相关设备和材料，掌握电路板设计、制板、焊接等基本技能，培养学生的动手能力、实践能力和创新能力。

二、实习时间与地点实习时间：2021年X月X日至2021年X月X日实习地点：XX电子技术实验室三、实习内容1. 电路板设计（1）学习电路板设计软件，如Altium Designer、Eagle等，掌握基本操作。

（2）了解电路板设计原则，如信号完整性、电源完整性、电磁兼容性等。

（3）设计电路原理图和PCB布局。

2. 电路板制板（1）了解电路板制板工艺流程，包括：电路板设计、丝网印刷、光绘、蚀刻、钻孔、镀铜、沉金、涂覆阻焊剂、丝印字符、测试等。

（2）学习电路板制作设备，如丝网印刷机、光绘机、蚀刻机、钻孔机、镀铜机等。

（3）掌握电路板制作材料，如覆铜板、铜箔、阻焊剂、油墨、助焊剂等。

3. 电路板焊接（1）学习焊接技术，如手工焊接、贴片焊接、波峰焊接等。

（2）了解焊接工具，如电烙铁、焊台、热风枪、焊锡膏、助焊剂等。

（3）掌握焊接工艺，如焊接温度、焊接时间、焊接顺序等。

4. 电路板调试与测试（1）了解电路板调试方法，如功能测试、性能测试、可靠性测试等。

（2）学习使用测试仪器，如示波器、万用表、信号发生器等。

（3）掌握电路板故障排除方法。

四、实习过程与心得1. 电路板设计在电路板设计过程中，我们学习了电路原理图和PCB布局软件的使用，掌握了电路板设计原则。

在设计过程中，我们遇到了许多问题，如信号完整性、电源完整性、电磁兼容性等。

通过查阅资料、请教老师，我们逐步解决了这些问题。

2. 电路板制板在电路板制板过程中，我们了解了电路板制板工艺流程，学习了电路板制作设备的使用。

在制作过程中，我们遇到了一些困难，如丝网印刷、光绘、蚀刻等。

通过反复练习，我们逐渐掌握了这些技能。

电路板调试汇总一、通电前检测当一个电路板焊接完后，在检查电路板是否可以正常工作时，通常不直接给电路板供电，而是要按下面的步骤进行，确保每一步都没有问题后再上电也不迟。

1、连线是否正确。

检查原理图很关键，需要检查的地方主要在芯片的电源和网络节点的标注是否正确，同时也要注意网络节点是否有重叠的现象，这是检查的重点。

另一个重点是原件的封装。

封装采取的型号，封装的引脚顺序，封住不能采用顶视图，切记，特别是对于非插针的封装。

检查连线是否正确，包括错线、少线和多线。

查线的方法通常有两种：（1）按照电路图检查安装的线路，根据电路连线，按照一定的顺序逐一检查安装好的线路；（2）按照实际线路对照原理图进行，一元件为中心进行查线。

把每个元件引脚的连线一次查清，检查每个去处在电路图上是否存在。

为了防止出错，对于已查过的线通常应在电路图上做出标记，最好用指针万用表欧姆挡的蜂鸣器测试，直接测量元器件引脚，这样可以同时发现接线不良的地方。

2、元器件安装情况引脚之间是否有短路，连接处有无接触不良；二极管、三极管、集成器件和电解电容极性等是否连接有误。

电源接口是否有短路现象。

调试之前不上电，电源短路，会造成电源烧坏，有时会造成更严重的后果。

用万用表测量一下电源的输入阻抗，这是必须的步奏。

通电前，断开一根电源线，用万用表检查电源端对地是否存在短路，。

在设计是电源部分可以使用一个0欧姆的电阻作为调试方法，上电前先不要焊接电阻，检查电源的电压正常后再将电阻焊接在PCB上给后面的单元供电，以免造成上电由于电源的电压不正常而烧毁后面单元的芯片。

电路设计中增加保护电路，比如使用恢复保险丝等元件。

3、元器件安装情况。

主要是检查有极性的元器件，如发光二极管，电解电容，整流二极管等，以及三极管的管脚是否对应。

对于三级，同一功能的不同厂家器管脚排序也是不同，最好用万用表测试一下。

最好，先做开路、短路测试，以保证上电后不会出现短路现象。

如果测试点设置好的话，可以事半功倍。

电路板调试年终总结报告过去一年中，我所负责的电路板调试工作取得了一定的成果。

我将在本报告中对这一年的工作进行总结和评估。

1. 调试目标的设定在去年的年初，我们制定了明确的调试目标。

我们的目标是确保电路板的功能完备，满足设计要求，并达到可靠性和稳定性的要求。

2. 调试过程的规划在调试过程中，我们制定了详细的调试计划。

我们按照步骤进行，先进行信号检测，然后逐步测试各个模块的功能。

通过这种有序的调试流程，我们成功地排除了许多问题，并提高了调试效率。

3. 问题的分析与解决在调试过程中，我们遇到了许多技术难题和故障。

通过细致的分析和仔细的排查，我们成功地解决了大部分的问题。

对于那些较为复杂的问题，我们主动与设计部门和供应商沟通，获得了他们的支持和帮助。

4. 设备与工具的优化为了提高调试效率，我们不断优化调试所需的设备和工具。

我们购进了一些先进的测试设备，以及更好的测量仪器。

同时，我们也进行了维护和保养工作，确保设备的正常运行。

5. 测试结果与改进措施在调试过程中，我们对各个模块进行了详细的测试，并记录了测试结果。

通过数据的分析，我们发现了一些潜在的问题，并采取了相应的改进措施。

我们提出了一些建议，以便在下一次设计中避免类似的问题。

6. 成果与总结在整个调试过程中，我们成功地解决了许多问题，最终保证了电路板的正常运行。

我们的工作取得了一定的成果，为公司的产品质量提供了保障。

同时，我们也意识到仍然存在一些不足之处，需要在未来的工作中加以改进。

在未来的工作中，我们会继续加强团队合作，提高技术水平，进一步提高电路板的调试效率和质量。

我们将不断学习和探索，为公司的发展做出更大的贡献。

一、实训目的本次电路板设计及维修实训旨在通过对电路板设计原理、制作工艺、维修方法等方面的学习，使学生掌握电路板设计的基本知识和技能，提高学生的实际操作能力和创新思维。

通过实训，使学生能够：1. 熟悉电路板设计的基本原理和流程；2. 掌握电路板元器件的选用和焊接技术；3. 学会电路板的调试和故障排查方法；4. 提高团队合作和沟通能力。

二、实训内容1. 电路板设计原理（1）电路板设计的基本概念和分类；（2）电路板设计的基本流程；（3）电路板元器件的选用原则和方法；（4）电路板布局和布线原则。

2. 电路板制作工艺（1）电路板制作的原材料及加工工艺；（2）电路板元器件的焊接技术；（3）电路板装配和测试方法。

3. 电路板调试与维修（1）电路板调试的基本方法；（2）电路板故障排查的步骤；（3）电路板维修的基本技能。

三、实训过程1. 电路板设计（1）分析电路功能，确定电路元件；（2）绘制电路原理图；（3）进行电路板布局和布线；（4）生成电路板Gerber文件。

2. 电路板制作（1）制作电路板样板；（2）制作电路板基板；（3）焊接电路元器件；（4）电路板装配和测试。

3. 电路板调试与维修（1）根据电路原理图，进行电路板调试；（2）根据故障现象，进行电路板故障排查；（3）进行电路板维修。

四、实训成果1. 设计并制作了一块电路板，具备一定的功能；2. 掌握了电路板设计、制作、调试和维修的基本技能；3. 提高了团队合作和沟通能力。

五、实训总结1. 通过本次实训，我对电路板设计及维修有了更深入的了解，掌握了电路板设计的基本原理和流程，提高了自己的实际操作能力；2. 在实训过程中，我学会了与团队成员有效沟通，提高了自己的团队协作能力；3. 在电路板调试和维修过程中，我发现了自己的不足，如对电路原理的理解不够深入，故障排查能力有待提高等，今后还需加强学习和实践。

总之，本次电路板设计及维修实训使我受益匪浅，不仅提高了自己的专业技能，还锻炼了自己的团队合作和沟通能力。
