怎样去调试一个新设计的电路板

电路板调试方法范文1.电路板功能测试：首先需要对电路板的各个功能部分进行测试。

可以通过连接电源，在设定的工作环境下给电路板供电，并使用仪器、测试工具或者示波器来检测和测量电路板的各个功能模块是否正常工作。

2.电路板元件测试：针对电路板的各个元件进行测试，如二极管、电阻、电容等。

可以使用万用表或示波器来测试电路板上的各个元件是否正常。

3.电路板布线检查：检查电路板的布线是否符合设计要求和电路板制造标准。

可以使用显微镜或者放大镜来检查电路板上的线路是否存在导通或短路问题。

4.电源电压检查：使用万用表或示波器来测试电源电压是否稳定，是否达到设计要求。

如果电源电压不稳定，可以通过添加滤波电容或者调整电源电压来解决。

5.信号和数据检测：通过示波器、逻辑分析仪等仪器来检测电路板上的信号和数据是否正常。

可以通过观察示波器波形、逻辑分析仪捕获数据等方式来判断电路板是否工作正常。

6.故障排查：如果发现电路板存在故障，需要使用排查方法来确定故障的原因和位置。

可以通过断路测试、测量电路板上的电压和电流、检查电路板上的焊接质量等方式来排查故障。

7.电路板参数调整：在调试过程中，可能需要调整电路板上一些元器件的参数，如电阻、电容的数值。

这需要通过测试仪器来进行测量和调整，确保元器件的参数符合设计要求。

8.固件和软件调试：对于带有嵌入式软件的电路板，还需要对固件和软件进行调试。

可以通过调试器或仿真器来对固件和软件进行单步调试和断点调试，以确保软件运行正常。

9.温度和湿度测试：对于一些特殊要求的电路板，还需要进行温度和湿度测试。

可以使用温湿度计或恒温恒湿箱来进行测试，以验证电路板在不同环境下的工作性能。

10.筛选和筛查：对于大批量生产的电路板，可能需要进行筛选和筛查，以确保每个电路板都符合质量要求。

可以使用自动测试设备或全自动测试系统来进行测试和筛选。

总结起来，电路板调试是一个复杂的过程，需要运用多种方法和工具来检测和修复。

电子电路的设计与调试方法电子电路设计与调试是电子工程师日常工作的重要部分。

它涉及到电子元件的选择、电路图的绘制、电路板的设计与制作以及电路的调试和优化等环节。

在这篇文章中，我将详细介绍电子电路设计与调试的方法和步骤。

一、电子电路设计方法：1. 确定电路的功能和性能要求：首先要明确电路的功能和所需的性能指标，包括输入输出电压范围、电流要求、频率特性等。

在设计之前，需要对电路的整体框架进行合理的规划和选择。

2. 确定元件的选择和参数设计：根据电路的功能要求，选择合适的电子元件，如电阻、电容、电感、二极管、晶体管等。

同时根据电路的特性要求，进行参数设计，如电阻电容的大小、电感的匹配等。

3. 绘制电路图：在确认了电路的功能需求和元件选择以后，需要绘制电路图。

电路图应该包括所有的元件连接方式，电源线的方向和连接方式，以及元件之间的连接关系。

4. 进行电路仿真：使用电路仿真软件，对设计的电路进行验证。

通过仿真软件，可以模拟电路的工作情况，并能够分析电路的性能指标，如频率响应、输出电压波形等。

二、电子电路调试方法：1. 准备好所需的仪器和设备：在进行电子电路调试之前，需要准备好所需的仪器和设备，如示波器、信号发生器、万用表等。

这些仪器和设备可以帮助我们进行电路的测量和分析。

2. 检查电路连接：在调试之前，需要仔细检查电路的连接，确保没有接错线或者松动的连接。

同时，需要确认电源的正负极是否正确连接。

3. 逐个部分检测和调试：可以将电路分为不同的部分，逐个进行检测和调试。

首先，可以先测试电源模块，确认输出电压是否达到指定范围。

然后，逐个测试各个模块的输入和输出信号，确认信号的正常传递和变换。

4. 使用示波器观察信号波形：示波器是电子电路调试中最常用的仪器之一，可以显示电路中的信号波形。

通过观察信号波形，可以分析电路中的问题，如信号失真、幅度衰减、频率偏差等。

5. 根据问题进行修改和优化：根据调试过程中发现的问题，可以对电路进行修改和优化。

电子电路设计制作常用调试方法与步骤摘要：电子电路设计与调试是理论与实践相结合的重要阶段。

即使根据电路的理论参数进行设计，电子设备的最佳性能也难以达到预期的性能。

由于人们在设计中不能综合考虑各种复杂的客观因素（如元件的误差值、设备参数的离散性、分布参数的影响等），必须通过安装调试，找出并纠正方案设计中的不足，并采取相应的改进措施，以达到预期的技术目标。

关键词：电子电路；调试设计；方法步骤一、引言在社会发展中，电子设备得到了广泛的应用。

在电子电路的设计中，必须根据电子电路的设计原则进行调试。

在调试中，我们需要掌握相关的调试方法，了解一些调试方法，并在实际的电子电路设计中做好工作，以满足实际生产的需要。

本文介绍了电子电路的设计调试步骤和具体的调试方法，以帮助提高电子电路的设计质量。

二、电子电路设计制作中调试方法介绍电子电路设计是电子工业中的重要课题之一。

在使用电子技术时，人们需要做出合理的布局，以便将理论与实践相结合，有效地安排电路安装的整个过程。

在这种情况下，员工可以将他们的想象力转化为目标，可以实现合理的电路设计和实现过程。

这种变化也是员工在日常生活中发现电子技术无限潜力的原因。

在理论和实践的基础上，可以验证概念设计的有效性，优化概念设计的内容，不断完善指标体系。

电子电路的调试主要是为了达到初步规划的目的，以便我们能够进行合理的分析、判断和测量，确保这一系列操作的安全。

电子电路设计的调试过程可以使工作人员及时了解系统的内部问题。

电子电路设计与调试是电子设备的关键部分。

它可以使设备按照预定的目标进行调试后达到最佳的调试效果。

三、电子电路设计常用调试方法电子产品的正常运行与电子电路设计的质量密切相关。

为了充分发挥电子产品的价值和优势，我们必须重视电子电路的设计和调试，以确保电子电路设计的质量和电子产品的正常运行。

电子电路的设计和调试需要使用万用表、示波器和逻辑分析仪等专业设备，以有效提高调试精度和工作效率。

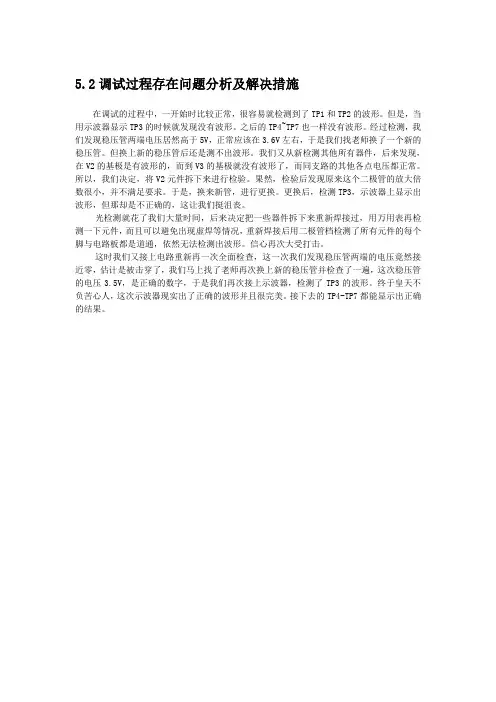

5.2调试过程存在问题分析及解决措施在调试的过程中，一开始时比较正常，很容易就检测到了TP1和TP2的波形。

但是，当用示波器显示TP3的时候就发现没有波形。

之后的TP4~TP7也一样没有波形。

经过检测，我们发现稳压管两端电压居然高于5V，正常应该在3.6V左右，于是我们找老师换了一个新的稳压管。

但换上新的稳压管后还是测不出波形。

我们又从新检测其他所有器件，后来发现，在V2的基极是有波形的，而到V3的基极就没有波形了，而同支路的其他各点电压都正常。

所以，我们决定，将V2元件拆下来进行检验。

果然，检验后发现原来这个二极管的放大倍数很小，并不满足要求。

于是，换来新管，进行更换。

更换后，检测TP3，示波器上显示出波形，但那却是不正确的，这让我们挺沮丧。

光检测就花了我们大量时间，后来决定把一些器件拆下来重新焊接过，用万用表再检测一下元件，而且可以避免出现虚焊等情况，重新焊接后用二极管档检测了所有元件的每个脚与电路板都是道通，依然无法检测出波形。

信心再次大受打击。

这时我们又接上电路重新再一次全面检查，这一次我们发现稳压管两端的电压竟然接近零，估计是被击穿了，我们马上找了老师再次换上新的稳压管并检查了一遍，这次稳压管的电压3.5V，是正确的数字，于是我们再次接上示波器，检测了TP3的波形。

终于皇天不负苦心人，这次示波器现实出了正确的波形并且很完美。

接下去的TP4-TP7都能显示出正确的结果。

6实训的收获体会上个星期，我们电力4班在在工学二号馆512进行了为期一周的电力电子技能实训。

经过这次实训，我既学会了怎样用PROTEL软件设计电子电路的布局和连接，又加深了对电路板的焊接技术和示波器应用的熟悉，而且还懂得怎么去选用合理的元件。

从中，我也达到了锻炼动手能力、培养工程实践观念的目的。

而最重要的是，从这次实训我与队友的配合中，我懂得了团队精神很重要，两个人要分工明确，相互配合，才能发挥最大的作用。

通过电力电子技能实训课程设计，首先，对于PROTEL这个不熟悉的全英文软件，从不懂到熟悉的确花了不少时间，从网上查找了很多资料，看文档，看视频讲解，一样都不能少。

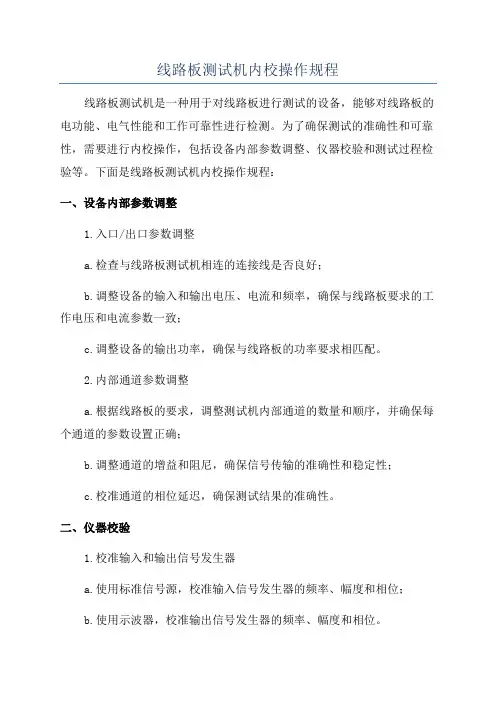

线路板测试机内校操作规程线路板测试机是一种用于对线路板进行测试的设备，能够对线路板的电功能、电气性能和工作可靠性进行检测。

为了确保测试的准确性和可靠性，需要进行内校操作，包括设备内部参数调整、仪器校验和测试过程检验等。

下面是线路板测试机内校操作规程：一、设备内部参数调整1.入口/出口参数调整a.检查与线路板测试机相连的连接线是否良好；b.调整设备的输入和输出电压、电流和频率，确保与线路板要求的工作电压和电流参数一致；c.调整设备的输出功率，确保与线路板的功率要求相匹配。

2.内部通道参数调整a.根据线路板的要求，调整测试机内部通道的数量和顺序，并确保每个通道的参数设置正确；b.调整通道的增益和阻尼，确保信号传输的准确性和稳定性；c.校准通道的相位延迟，确保测试结果的准确性。

二、仪器校验1.校准输入和输出信号发生器a.使用标准信号源，校准输入信号发生器的频率、幅度和相位；b.使用示波器，校准输出信号发生器的频率、幅度和相位。

2.校准电流表和电压表a.使用标准电流源和电压源，校准电流表和电压表的测量准确性；b.校准电流表和电压表的量程和分辨率，确保能够准确测量线路板的电流和电压。

三、测试过程检验1.线路板连接和固定a.使用正确的连接线连接线路板和测试机；b.确保线路板与测试机的接触良好，没有松动或接触不良现象。

2.设备功能检查a.检查测试机的各个功能模块是否正常工作，包括电源模块、通道模块和信号处理模块等；b.检查测试机的控制面板和显示屏是否正常工作，是否能够正确显示和记录测试结果。

3.测试样品准备a.根据测试要求，准备和组织好测试样品；b.确保样品的质量和准确性，避免测试过程中的误差。

4.测试过程a.按照测试要求，对线路板进行测试；b.检查测试过程中是否出现异常情况，如测试时间超出限制、测试参数错误等；c.对测试结果进行记录和保存。

5.测试结果分析a.根据测试结果，进行数据分析和比对；b.判断测试结果的合格与否，给出相应的评估和建议。

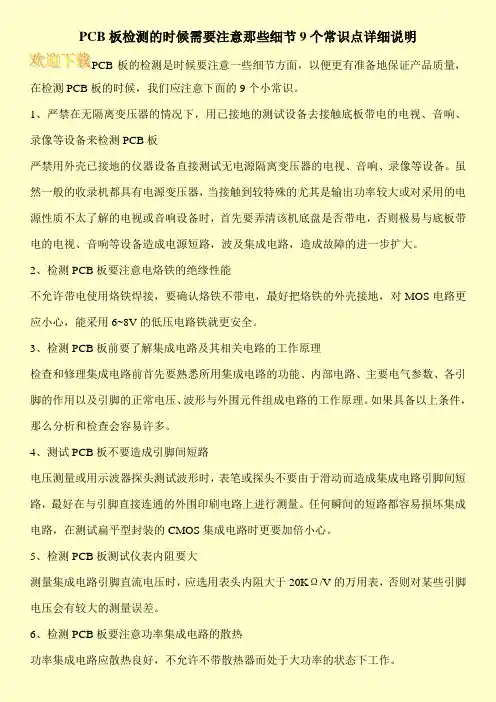

PCB板检测的时候需要注意那些细节9个常识点详细说明PCB板的检测是时候要注意一些细节方面，以便更有准备地保证产品质量，在检测PCB板的时候，我们应注意下面的9个小常识。

1、严禁在无隔离变压器的情况下，用已接地的测试设备去接触底板带电的电视、音响、录像等设备来检测PCB板严禁用外壳已接地的仪器设备直接测试无电源隔离变压器的电视、音响、录像等设备。

虽然一般的收录机都具有电源变压器，当接触到较特殊的尤其是输出功率较大或对采用的电源性质不太了解的电视或音响设备时，首先要弄清该机底盘是否带电，否则极易与底板带电的电视、音响等设备造成电源短路，波及集成电路，造成故障的进一步扩大。

2、检测PCB板要注意电烙铁的绝缘性能不允许带电使用烙铁焊接，要确认烙铁不带电，最好把烙铁的外壳接地，对MOS电路更应小心，能采用6~8V的低压电路铁就更安全。

3、检测PCB板前要了解集成电路及其相关电路的工作原理检查和修理集成电路前首先要熟悉所用集成电路的功能、内部电路、主要电气参数、各引脚的作用以及引脚的正常电压、波形与外围元件组成电路的工作原理。

如果具备以上条件，那么分析和检查会容易许多。

4、测试PCB板不要造成引脚间短路电压测量或用示波器探头测试波形时，表笔或探头不要由于滑动而造成集成电路引脚间短路，最好在与引脚直接连通的外围印刷电路上进行测量。

任何瞬间的短路都容易损坏集成电路，在测试扁平型封装的CMOS集成电路时更要加倍小心。

5、检测PCB板测试仪表内阻要大测量集成电路引脚直流电压时，应选用表头内阻大于20KΩ/V的万用表，否则对某些引脚电压会有较大的测量误差。

6、检测PCB板要注意功率集成电路的散热功率集成电路应散热良好，不允许不带散热器而处于大功率的状态下工作。

电子电路设计常用调试方法与步骤汇报人：日期:•电子电路设计概述•常用调试方法•调试步骤与技巧目录•常见问题分析与解决方法•调试工具与设备使用指南•调试安全注意事项与规范要求01电子电路设计概述由电子元器件、导线、接口等组成的电路，用于实现特定功能或系统。

电子电路根据需求分析、电路原理图设计、布局布线、仿真验证等步骤，完成电子电路的设计。

设计流程电子电路设计基本概念明确设计目标、功能要求、性能指标等，为后续设计提供依据。

需求分析根据需求分析，使用电路原理图软件绘制电路原理图，包括元器件的选择、连接方式等。

电路原理图设计将电路原理图转化为实际电路板，进行元器件的布局和布线，确保电路板的可制造性和可靠性。

布局布线使用仿真软件对电路进行模拟验证，确保电路功能和性能符合设计要求。

仿真验证电子电路设计流程电路原理图设计软件如Altium Designer、Eagle等，用于绘制电路原理图和进行元器件的选型。

布局布线软件如Cadence OrCAD、MentorGraphics等，用于将电路原理图转化为实际电路板，进行元器件的布局和布线。

仿真软件如Multisim、Proteus等，用于对电路进行模拟验证，确保电路功能和性能符合设计要求。

电子电路设计常用工具02常用调试方法通过观察电路板、元器件、连接线等是否有异常，初步判断故障可能的位置。

直观检查法电压测量法电阻测量法使用万用表测量电路中关键点的电压，与正常值进行比较，判断是否存在电压异常。

通过测量电路中关键点的电阻值，判断是否存在开路、短路或阻值异常。

030201根据数字电路的逻辑关系，通过逻辑分析仪等工具，对电路进行逐级排查。

逻辑分析法使用示波器观察数字信号的波形，判断信号是否正常。

波形观察法通过观察电路的状态，如触发器的状态、寄存器的状态等，判断电路的工作状态是否正常。

状态分析法将混合电路按照模拟和数字部分分成不同的模块，分别进行调试。

在混合电路中，将模拟和数字部分集成在一起进行调试，通过观察整体性能来判断故障位置。

如何使用电路进行电路调试电路调试是电路设计和制作过程中非常重要的一环，它用于验证和纠正电路中的错误，确保电路能够正常运行。

本文将介绍如何使用电路进行电路调试的一些基本方法和技巧。

一、准备工作在进行电路调试之前，我们需要做一些准备工作，以确保调试能够高效进行。

首先，我们需要准备一些基本的调试工具，例如万用表、示波器、逻辑分析仪等。

这些工具可以帮助我们对电路进行参数测量和信号分析。

其次，我们需要熟悉电路的原理和设计，理解电路的功能和结构，以便更好地找出故障的根源。

最后，我们需要清理电路板上的焊接点，确保焊接良好，以免出现因焊接不良导致的问题。

二、分析电路功能在进行电路调试之前，我们需要先分析电路的功能和工作原理。

仔细阅读电路图和设计规格书，了解每个元件的作用和连接方式。

通过分析电路功能，我们可以确定每个模块的期望输出和输入信号，从而判断电路是否正常工作。

如果在电路调试的过程中发现某个模块输出信号异常或缺失，我们可以根据其功能和输入信号的特点，逐步排查和修复故障。

三、逐步启动电路在进行电路调试时，我们需要逐步启动电路，将电路划分为若干个模块，逐个进行测试和验证。

首先，我们可以先对电源和电路的基本连接进行验证，例如检查电源供电是否正常，检查电路板上的连接是否良好。

然后，我们可以逐步启动电路中的每个模块，检查其输出信号是否符合预期。

如果发现某个模块输出异常，我们可以通过逐个接触其输入信号，确定故障出现的位置和原因。

四、使用示波器进行信号调试示波器是电路调试中常用的工具之一，它可以用来观察和分析电路中的信号波形。

在使用示波器进行信号调试时，我们可以通过示波器的探头将其连接到待测信号上，然后观察和分析信号的振幅、频率和相位等特征。

通过比较预期波形和实际波形，我们可以判断电路中是否存在信号异常，并进一步定位故障的原因。

五、使用逻辑分析仪进行数字电路调试对于数字电路的调试，逻辑分析仪是一种非常有用的工具。

它可以帮助我们观察和分析数字信号的状态和时序关系。

印制电路板设计步骤和方法
印制电路板（PCB）的设计步骤和方法如下：
1. 确定电路板尺寸和布局：根据电路的功能和复杂度，确定电路板的尺寸和布局。

考虑电路板的形状、大小、接口位置等因素，以确保电路板能够满足实际应用需求。

2. 准备电路原理图：根据电路的功能和设计要求，画出电路原理图。

确保原理图正确无误，并经过仔细检查和验证。

3. 设计电路板布线图：根据电路原理图，设计电路板布线图。

确定导线的走向、宽度、间距等参数，并选择合适的元器件放置位置。

在布线过程中，要遵循电磁兼容性、抗干扰等原则，以确保电路性能稳定可靠。

4. 制作电路板：将设计好的电路板布线图制作成物理电路板。

这一步通常包括打印电路板图、制版、腐蚀、去膜等工序，最终得到实际的电路板。

5. 测试和调试：在制作好的电路板上进行测试和调试。

检查电路板的电气性能是否符合设计要求，并排除可能存在的故障和问题。

6. 优化和改进：根据测试和调试的结果，对电路板进行优化和改进。

对电路板进行重新设计和布线，以提高其性能和稳定性。

以上是印制电路板设计的基本步骤和方法。

在实际应用中，根据具体情况和需求，可以采用不同的设计方法和工具，以达到最佳的设计效果。

PCB设计流程简述PCB（Printed Circuit Board，印刷电路板）设计是电子产品开发的重要环节，它将电子元件连接在一起，并提供电路传导、导线支撑及其他必要的功能。

PCB设计需要遵守一定的流程，以确保设计的质量和可靠性。

以下是一个简述的PCB设计流程。

1.需求分析在进行PCB设计之前，需要明确产品的需求。

这包括确定产品的功能、性能指标、接口要求、尺寸限制等。

需要与产品团队进行交流，以确保对设计要求的全面理解。

2.原理图设计原理图是PCB设计的起点，它是电路设计的逻辑图表示。

在原理图设计中，我们要将电路的各个元件、器件及其连接方式进行绘制和标注。

原理图设计需要考虑电路的功能、可靠性和可维护性。

3.元件库管理在设计PCB时，我们需要使用各种不同类型的电子器件。

为了方便使用和管理这些器件，我们需要建立一个元件库，其中包含了常用器件的封装和参数信息。

元件库的管理可以使用专业的EDA（Electronic Design Automation）软件来进行。

4.PCB版图设计在进行PCB版图设计时，我们需要根据原理图布置元件的位置，以及绘制导线和确定焊盘位置。

这一步需要考虑器件之间的空间关系、导线的长度和走线方式，以及最小电磁干扰等因素。

在专业的PCB设计软件中，可以使用自动布线工具来优化布线。

5.功耗管理和散热设计在PCB设计中，功耗和散热是一个重要的考虑因素。

我们需要合理安排电路板上的元件，以便有效管理功耗和降低温度。

这可能涉及到选择合适的材料、增加散热器件或设计散热通道等。

6.信号完整性分析在高速电路设计中，信号完整性是一个重要的问题。

它涉及到时序的准确性、噪声的屏蔽和信号的干扰等。

通过进行信号完整性分析，我们可以确定信号传输的稳定性和可靠性，并做出相应的优化设计。

7.设计验证和调试在PCB设计完成之后，我们需要进行设计验证和调试，以确保设计的正确性和可靠性。

这可能涉及到使用模拟测试仪器、电源和仪器接口等进行电路测试和验证。

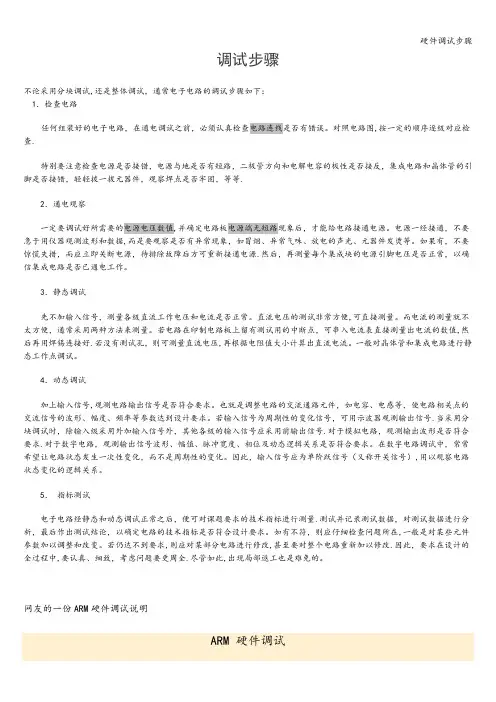

调试步骤不论采用分块调试,还是整体调试，通常电子电路的调试步骤如下：1．检查电路任何组装好的电子电路，在通电调试之前，必须认真检查电路连线是否有错误。

对照电路图,按一定的顺序逐级对应检查.特别要注意检查电源是否接错，电源与地是否有短路，二极管方向和电解电容的极性是否接反，集成电路和晶体管的引脚是否接错，轻轻拔一拔元器件，观察焊点是否牢固，等等.2．通电观察一定要调试好所需要的电源电压数值,并确定电路板电源端无短路现象后，才能给电路接通电源。

电源一经接通，不要急于用仪器观测波形和数据,而是要观察是否有异常现象，如冒烟、异常气味、放电的声光、元器件发烫等。

如果有，不要惊慌失措，而应立即关断电源，待排除故障后方可重新接通电源.然后，再测量每个集成块的电源引脚电压是否正常，以确信集成电路是否已通电工作。

3．静态调试先不加输入信号，测量各级直流工作电压和电流是否正常。

直流电压的测试非常方便,可直接测量。

而电流的测量就不太方便，通常采用两种方法来测量。

若电路在印制电路板上留有测试用的中断点，可串入电流表直接测量出电流的数值,然后再用焊锡连接好.若没有测试孔，则可测量直流电压,再根据电阻值大小计算出直流电流。

一般对晶体管和集成电路进行静态工作点调试。

4．动态调试加上输入信号,观测电路输出信号是否符合要求。

也就是调整电路的交流通路元件，如电容、电感等，使电路相关点的交流信号的波形、幅度、频率等参数达到设计要求。

若输入信号为周期性的变化信号，可用示波器观测输出信号.当采用分块调试时，除输入级采用外加输入信号外，其他各级的输入信号应采用前输出信号.对于模拟电路，观测输出波形是否符合要求.对于数字电路，观测输出信号波形、幅值、脉冲宽度、相位及动态逻辑关系是否符合要求。

在数字电路调试中，常常希望让电路状态发生一次性变化，而不是周期性的变化。

因此，输入信号应为单阶跃信号（又称开关信号）,用以观察电路状态变化的逻辑关系。

5．指标测试电子电路经静态和动态调试正常之后，便可对课题要求的技术指标进行测量.测试并记录测试数据，对测试数据进行分析，最后作出测试结论，以确定电路的技术指标是否符合设计要求。

1硬件调试流程硬件调试是一项仔细的工作，必定要有耐心。

硬件调试工具需要示波器、万用表等，同时需要主芯片调试开发软件及相应的仿真器。

硬件调试第一要熟习原理图原理和 PCB 布局，而后依据功能模块进行有关调试。

调试流程以下。

1.1 PCB 裸板测试PCB 加工生产故障常常因为设计和加工制板过程中工艺性错误所造成的，主要包含错线、开路、短路。

当用户的 PCB 板制作完成后，不要急于焊接元器件，请第一比较原理图认真检查印制电路板的连线，保证无误后方可焊接。

应特别注意电源系统检查 ,以防备电源短路和极性错误，利用数字万用表的短路测试功能丈量一下板上所有的电源和地有没有短路的。

而后检查系统总线（地点总线、数据总线和控制总线）能否存在相互之间短路或与其余信号线路短路。

关于需要 SMT 的 PCB 板，量小建议每个 PCB 板都进行一下检查，假如量大可抽样检查。

检查完成无异样后交由 SMT 焊接， SMT 焊接资料有硬件工程师供应焊接用 partlist，PCB 工程师供应 PCB 的 SMT 有关文档。

假如是手工焊接，建议焊接3 块，以便调试时进行比较，清除焊接异样出现的问题。

并且焊接时建议依据功能模块进行焊接，功能模块调试达成后再焊接其余功能模块。

焊接及调试的一般次序以下：电源主芯片及外头最小系统，包含主芯片，晶振，复位电路RAM ，FLASH ，串口外设其余功能模块依据这样的序调试焊接，长处在于能一步一步的清除问题点。

假定，当你把主芯片，储存器都焊好，并且也调试能够工作了，再去焊你的电源，结果板上的电源部分出问题了，一个高压窜到了主芯片上，那结果不是很严重1.2 清除元器件 SMT 错误SMT 后，察看板上能否有下述现象有漏贴的器件有焊接不坚固的现象有极性电容、二极管、芯片能否焊接方向有错误芯片的相邻管脚焊接短路小封装的无极性的陶瓷电容，电阻焊接短路同样封装的芯片焊接错误芯片管脚有虚焊，挂锡现象。

若发现不正常现象，应剖析其原由，并清除故障，再进行调试，直到知足要求。

PCB部分工序详解及注意事项PCB（Printed Circuit Board，印刷电路板）是现代电子产品中不可或缺的一部分，它被广泛应用于电子设备、通信设备、计算机硬件等领域。

PCB的工序主要包括设计、制作、组装等，下面将详细介绍PCB的部分工序及注意事项。

一、PCB设计PCB设计是将电路原理图转化为具体的PCB板的布局和线路连接，设计出符合产品要求的PCB板。

在PCB设计中，需要注意以下几点：1.电路布局：合理的电路布局可以减少线路互相干扰的可能性。

尽量使各功能模块分布均匀，避免高频信号线和低频信号线相互交叉；2.确定适当的板材：根据产品的特性和要求选择合适的板材。

常见的板材有FR-4、FR-2、金属基板等；3.阻抗控制：对于高速信号传输线路，需要控制阻抗，以确保信号传输的质量；4.保证良好的散热性能：尤其对于功耗较大的电路板，需要进行散热设计，避免严重温度升高导致电路故障。

二、PCB制作PCB制作是将设计好的电路板进行实际制作的过程，主要包括以下工序：1.印制底图印制底图是将PCB设计图纸按照比例放大后在铜板上印制出来，通常使用光感材料进行印制，然后通过化学腐蚀去除不需要的铜涂层，形成待焊盘和导线线路。

2.电路制作电路制作是在印制底图的基础上，将元器件焊接到PCB板上，并连接各个元件之间的线路。

主要包括以下几个工序：a.黏贴：将电路板上的元器件和焊盘上的焊膏进行粘贴。

b.焊接：通过加热将焊膏熔化，并将焊盘和元器件焊接在一起。

c.点胶：对于需要固定元件的地方，如BGA封装，需要进行点胶固定。

d.贴片：将小型元器件使用贴片机粘贴到焊盘上。

e.焊接检测：焊接完毕后，需要进行焊点质量的检测，保证焊点质量。

三、PCB组装PCB组装是将制作好的PCB板安装到电子产品中的过程，主要包括以下几个工序：1.技术文件准备：准备PCB设计文件、元器件清单以及制程与质量控制文件等。

2.物料采购：根据元器件清单进行物料的采购，保证元器件的质量和数量的准确性。

电子电路设计调试方法与步骤提纲：1.电子电路设计步骤和流程2.电子电路调试方法3.电子电路测试工具和设备4.常见电子电路故障分析与处理方法5.电子电路设计实例及优化方法【提纲一】电子电路设计步骤和流程电子电路设计是综合计算机、通信、控制、信息等多个方面的知识，是当今电子工程领域的一个非常重要的领域之一。

电子电路设计的实质就是按照事先规定的要求和功能需求，选择合适的电路元件和器件，在保证电路稳定性和可靠性的前提下，设计出能够满足用户需求的电路方案。

电子电路设计的步骤和流程如下：1.需求分析和功能规划：首先需要进行需求分析，明确用户的具体需求和电路实现的功能，以此为基础进行电路设计。

2.电路原理分析：根据要实现的功能，进行电路原理分析，确定所需的电路类型和元件结构。

3.电路细节设计：进入电路细节设计阶段，考虑到电路本身的一些机械和物理特性，进一步优化设计方案，细化元器件选型、整体电路布局等方面。

4.电路模拟软件仿真：使用各种电路仿真软件对电路进行进一步的仿真和测试，保证设计的稳定性和可靠性。

5.电路板制作：根据细节设计的方案，制作符合性能和功能需求的电路板。

6.电路测试及调试：电路制作完成后，进行电路测试及调试，对电路进行进一步的验证和稳定性检验。

7.电路最终实现：在满足所有需求和稳定性要求的前提下，对电路进行最终实现和优化。

【提纲二】电子电路调试方法电子电路调试是指完成电子电路设计之后，通过测试和实验，对电路进行检验、校正和调优，使之符合预定的设计要求。

电子电路调试的方法主要包括以下几个方面：1.符号表法：根据电路所使用的符号表，对电路中的各种器件进行标注，检查电路电压和电流的分布情况。

2.替换法：在维护电路的可靠性和安全性的前提下，采用对电路器件进行替换的方法，进行电路短路和开路的排除，以确保电路质量和可靠性。

3.电路分区法：根据电路的不同部分和组件进行电路分区，根据每一组件的输入和输出情况，检测和排除电路中存在的问题和故障。

pcba方案开发PCBA（Printed Circuit Board Assembly）方案开发是指在电子产品设计阶段，将设计出的电子电路板（PCB）进行组装，并进行必要的测试和调试的过程。

PCBA方案开发的目标是将设计师的创意转化为实际可生产的产品，确保电子产品的质量和可靠性。

本文将探讨PCBA方案开发的过程和关键要素。

1. PCBA方案开发的准备工作PCBA方案开发的第一步是进行准备工作。

首先，需要明确产品的需求和规格，包括功能特性、性能指标、物料清单等。

同时，要确定工程师和技术团队的责任分工，并安排相应的工作计划。

2. PCB设计PCB设计是PCBA方案开发的核心环节。

在设计过程中，工程师需要根据产品需求和规格，确定电路布线、元器件放置和外形尺寸等。

此外，还需考虑电路的稳定性、抗干扰能力和散热等问题。

PCB设计的质量直接影响到整个PCBA方案的可靠性和性能。

3. 元器件采购在进行PCBA方案开发之前，需要进行元器件的采购工作。

工程师根据设计要求，选择合适的元器件，并与供应商进行交流和洽谈。

在选择元器件时，应考虑价格、质量、可靠性和供应周期等因素。

同时，还需关注元器件的可替代性和市场动态，以确保供应链的稳定性。

4. PCBA组装PCBA组装是将设计好的电路板进行元器件的安装和焊接的过程。

在组装之前，工程师需要准备必要的工具和设备，并遵循组装工艺和标准操作规程。

组装过程中，要仔细检查每个元器件的安装质量和焊接连接情况，以确保产品的可靠性和一致性。

5. 测试和调试在PCBA方案开发的最后阶段，需要对组装好的电路板进行测试和调试。

测试的目的是验证电路板的功能和性能是否符合设计要求，并检测潜在的故障和问题。

调试则是对测试结果进行分析和优化，以提高产品的性能和可靠性。

测试和调试工作需要配备相应的测试设备和工具，并由经验丰富的工程师进行操作。

6. 产前验证PCBA方案开发完成后，需要进行产前验证。

产前验证是将成品样板进行全面测试和验证，以确保产品的质量和符合客户的需求。

电气工程师如何设计电路板电气工程师在设计电路板时需要考虑多个因素，如电路功能、性能要求、物料选择、电磁兼容性等。

本文将从设计流程、电路板布局、电路调试等方面进行阐述，以帮助电气工程师设计出高质量的电路板。

一、设计流程电气工程师的电路板设计应遵循以下流程：需求分析、原理图设计、布局设计、布线设计、机械设计与封装、电路调试及验证。

下面将详细介绍每个步骤的内容。

1. 需求分析在开始设计电路板前，电气工程师需要与客户或团队成员进行充分的沟通，明确设计的需求和目标。

这包括电路的功能要求、性能指标、工作环境等方面的要求。

只有充分理解项目需求，才能在设计过程中有的放矢地进行。

2. 原理图设计在需求分析的基础上，电气工程师需要进行原理图的设计。

原理图是电路设计的基础，能够直观地呈现电路的连接关系和功能模块。

在设计原理图时，应注意简洁明了、易于理解和修改。

3. 布局设计布局设计是将元器件在电路板上合理分布的过程。

在进行布局设计时，应注意各个功能模块之间的距离和连接的便捷性。

同时，需要考虑到电磁兼容性的要求，将高频、高电压等关键信号线与其他信号线分开布局。

4. 布线设计布线设计是将原理图中的电路连接线路转化为电路板上的实际连线。

在进行布线设计时，应遵循最佳布线原则，如将短信号线、高频信号线与电源线分开布线，减少信号干扰等。

同时，合理选择线宽和间距，以满足电流和信号传输的要求。

5. 机械设计与封装机械设计与封装是将电路板与外部系统或机械环境进行结合的过程。

在设计机械外壳时，应考虑尺寸、散热和防护等方面的要求，确保电路板能在特定的环境中正常工作。

6. 电路调试及验证在完成电路板设计后，电气工程师需要进行电路调试及验证，确保该设计能够正常工作并满足性能要求。

这包括检查布线的连通性、使用示波器和测试设备验证电路的性能等。

二、电路板布局设计布局设计是电路板设计中至关重要的一环。

良好的布局设计可以提高电路性能、减少电磁干扰，并提高生产制造效率。

电路板设计
电路板设计是指针对特定电路功能需求进行电路板的设计，包括电路结构的设计、元器件选型、布线规划和信号电路调试等工作。

以下将对电路板设计的主要内容进行简要介绍。

首先，电路板的设计需要根据电路功能需求确定电路结构。

根据需求，可以选择单层电路板、双层电路板或多层电路板。

对于复杂的电路结构，多层电路板可以提供更好的布线和信号层分配。

同时，还需确定电路板尺寸和形状，以适应电路板的安装环境和尺寸限制。

其次，选型合适的元器件也是电路板设计的重要环节。

根据电路功能需求和性能要求，选择适合的芯片、电容、电感、电阻等元器件。

需要考虑元器件的封装类型、参数规格和可获得性等因素，以确保设计的可行性和可制造性。

布线规划是电路板设计的关键步骤之一。

合理的布线可以提供稳定的电路性能和信号完整性。

在布线过程中，需要考虑信号和电源的分离、不同信号之间的距离和干扰，以及追求最佳信号传输和最小电路阻抗等因素。

同时，还需遵守电路板设计的规范和标准，如严格控制信号与电源的交叉、避免信号环行和重要信号通道的保护等。

在电路板设计完成后，需要进行信号电路的调试和测试。

通过连接电源和信号源进行电路的运行和功能测试，以验证设计的正确性和性能。

在调试过程中，需要检查电路板上的电路连接是否正确，电压和电流是否稳定，信号的幅度和频率是否符合
要求等。

综上所述，电路板设计是根据电路功能需求进行电路结构设计、元器件选型、布线规划和信号电路调试等工作的过程。

通过科学合理的设计和验证，可以提供满足需求的电路板，为各种电子设备的正常运行提供支持。
