电路板调试方法范文1.电路板功能测试：首先需要对电路板的各个功能部分进行测试。
可以通过连接电源，在设定的工作环境下给电路板供电，并使用仪器、测试工具或者示波器来检测和测量电路板的各个功能模块是否正常工作。
2.电路板元件测试：针对电路板的各个元件进行测试，如二极管、电阻、电容等。
可以使用万用表或示波器来测试电路板上的各个元件是否正常。
3.电路板布线检查：检查电路板的布线是否符合设计要求和电路板制造标准。
可以使用显微镜或者放大镜来检查电路板上的线路是否存在导通或短路问题。
4.电源电压检查：使用万用表或示波器来测试电源电压是否稳定，是否达到设计要求。
如果电源电压不稳定，可以通过添加滤波电容或者调整电源电压来解决。
5.信号和数据检测：通过示波器、逻辑分析仪等仪器来检测电路板上的信号和数据是否正常。
可以通过观察示波器波形、逻辑分析仪捕获数据等方式来判断电路板是否工作正常。
6.故障排查：如果发现电路板存在故障，需要使用排查方法来确定故障的原因和位置。
可以通过断路测试、测量电路板上的电压和电流、检查电路板上的焊接质量等方式来排查故障。
7.电路板参数调整：在调试过程中，可能需要调整电路板上一些元器件的参数，如电阻、电容的数值。
这需要通过测试仪器来进行测量和调整，确保元器件的参数符合设计要求。
8.固件和软件调试：对于带有嵌入式软件的电路板，还需要对固件和软件进行调试。
可以通过调试器或仿真器来对固件和软件进行单步调试和断点调试，以确保软件运行正常。
9.温度和湿度测试：对于一些特殊要求的电路板，还需要进行温度和湿度测试。
可以使用温湿度计或恒温恒湿箱来进行测试，以验证电路板在不同环境下的工作性能。
10.筛选和筛查：对于大批量生产的电路板，可能需要进行筛选和筛查，以确保每个电路板都符合质量要求。
可以使用自动测试设备或全自动测试系统来进行测试和筛选。
总结起来，电路板调试是一个复杂的过程，需要运用多种方法和工具来检测和修复。

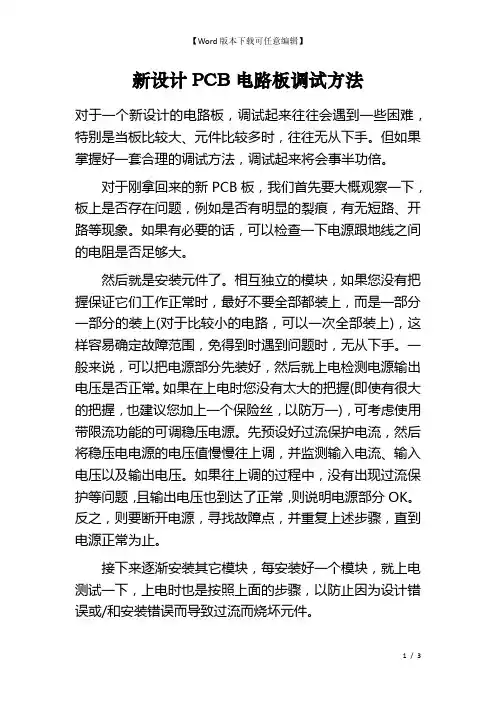

新设计PCB电路板调试方法对于一个新设计的电路板，调试起来往往会遇到一些困难，特别是当板比较大、元件比较多时，往往无从下手。
但如果掌握好一套合理的调试方法，调试起来将会事半功倍。
对于刚拿回来的新PCB板，我们首先要大概观察一下，板上是否存在问题，例如是否有明显的裂痕，有无短路、开路等现象。
如果有必要的话，可以检查一下电源跟地线之间的电阻是否足够大。
然后就是安装元件了。
相互独立的模块，如果您没有把握保证它们工作正常时，最好不要全部都装上，而是一部分一部分的装上(对于比较小的电路，可以一次全部装上)，这样容易确定故障范围，免得到时遇到问题时，无从下手。
一般来说，可以把电源部分先装好，然后就上电检测电源输出电压是否正常。
如果在上电时您没有太大的把握(即使有很大的把握，也建议您加上一个保险丝，以防万一)，可考虑使用带限流功能的可调稳压电源。
先预设好过流保护电流，然后将稳压电电源的电压值慢慢往上调，并监测输入电流、输入电压以及输出电压。
如果往上调的过程中，没有出现过流保护等问题，且输出电压也到达了正常，则说明电源部分OK。
反之，则要断开电源，寻找故障点，并重复上述步骤，直到电源正常为止。
接下来逐渐安装其它模块，每安装好一个模块，就上电测试一下，上电时也是按照上面的步骤，以防止因为设计错误或/和安装错误而导致过流而烧坏元件。
寻找故障的方法一般有下面几种：①测量电压法。
首先要确认的是各芯片电源引脚的电压是否正常，其次检查各种参考电压是否正常，另外还有各点的工作电压是否正常等。
例如，一般的硅三极管导通时，BE结电压在0.7V 左右，而CE结电压则在0.3V左右或者更小。
如果一个三极管的BE结电压大于0.7V(特殊三极管除外，例如达林顿管等)，可能就是BE结就开路。
②信号注入法。
将信号源加至输入端，然后依次往后测量各点的波形，看是否正常，以找到故障点。
有时我们也会用更简单的方法，例如用手握一个镊子，去碰触各级的输入端，看输出端是否有反应，这在音频、视频等放大电路中常使用(但要注意，热底板的电路或者电压高的电路，不能使用此法，否则可能会导致触电)。
pcb调试的基本步骤
PCB调试是确保电路板正常运行的重要步骤。
基本的PCB调试步骤如下：
1. 确认电路连接，首先要确认电路板上的所有元件和线路都按照原理图正确连接。
检查元件的极性是否正确，焊接点是否牢固。
2. 电气检查，使用万用表对电路板进行电气检查，包括检查电压、电流和电阻。
确认电路板的供电和接地都正常。
3. 功能测试，接通电源，进行功能测试。
通过测量各个部分的输出信号、波形和频率来确认电路板的各个功能是否正常工作。
4. 信号调试，使用示波器和信号发生器来检查各个部分的输入和输出信号。
观察信号波形和频谱，确认信号传输是否正常。
5. 故障排除，如果发现电路板有功能异常或者信号不正常，需要进行故障排除。
可以逐步检查各个部分的元件和线路，找出故障原因并进行修复。
6. 温度测试，有些电路板在工作时会产生较高的温度，需要进
行温度测试，确保电路板在长时间工作时不会过热影响性能和寿命。
7. 稳定性测试，长时间运行电路板，观察其稳定性和可靠性。
有些故障只有在长时间运行后才会出现，因此稳定性测试非常重要。
总之，PCB调试是一个细致的过程，需要从电路连接、电气特性、功能、信号、故障排除、温度和稳定性等多个方面进行全面的
检查和测试，以确保电路板的正常运行。
一.调试基本方法对于一个新设计的电路板，调试起来往往会遇到一些困难，特别是当板比较大、元件比较多时，往往无从下手。
但如果掌握好一套合理的调试方法，调试起来将会事半功倍。
通过测试区段供电柜3期电路板，我对调试电路板有了基本的认识和体会。
1.测量电压法要确认的是电源电压是否正常，检查各种参考电压是否正常，另外还有各点的工作电压是否正常等。
例如，一般的三极管导通时，BE结电压在0.7V左右，如果一个三极管的BE结电压明显大于0.7V，可能就是BE结就开路。
2.信号注入法将信号源加至输入端，然后测量输出波形，看是否正常。
例如，测试IO输入功能时，在输入端接高电平或低电平，查看DSP检测到的对应IO口的电平。
3.结合软件法有些功能的检测，结合软件会更简便。
例如，IO输出功能，利用软件程序，将DSP输出IO口电平置高或低；通讯功能，结合通讯程序，可快速判断通讯是否正常。
4.看看电容，二极管等有极性元件是否焊反（特别是有极性电容），看芯片是否焊得颠倒，看元件有无明显的机械损坏，看板子是否有明显的划痕（导致开路），看是否有焊接短路（特别是DSP相邻引脚），看是否有明显虚焊，看是否有元件未焊，看元件是否焊错（如：电阻焊成电容），看板子走线铜箔是否明显缺损，看是否冒烟，烧焦，火花等。
5.听听工作声音是否正常（要有经验），如：听继电器闭合断开的声音等。
6.闻闻是否有异味，例如烧焦的味道、电容电解液的味道等。
7.摸用手去试探器件的温度是否正常，例如太热，或者太凉。
一些功率器件，工作起来时会发热，如果摸上去是凉的，则基本上可以判断它没有工作起来，可能开路了。
如果过热也是不行的，例如摸DSP，觉得烫手，可能短路或供电电压过高了。
注意要先试探性的去摸，别把手烫伤了。
8.由前向后或由后向前查找故障原因当确认某一功能电路存在故障，又没有头绪时，要根据电路图，由前向后或由后向前依次用示波器观看各点波形，找出故障原因。
二.测试DSP板流程区段供电柜分为IO板，检测板，电源板，触发板，DSP板。

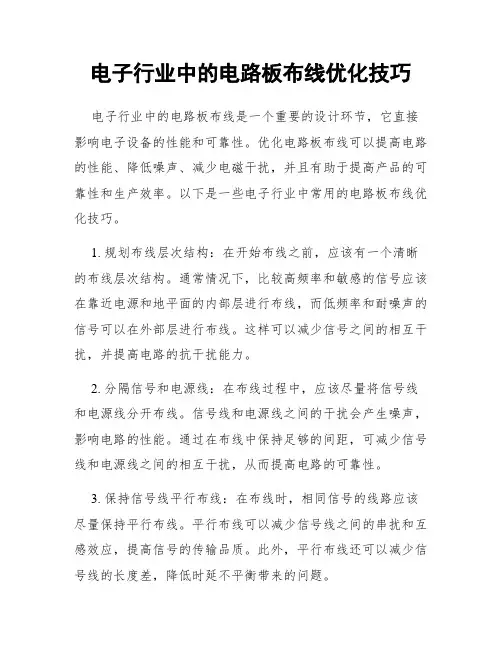

电子行业中的电路板布线优化技巧电子行业中的电路板布线是一个重要的设计环节，它直接影响电子设备的性能和可靠性。
优化电路板布线可以提高电路的性能、降低噪声、减少电磁干扰，并且有助于提高产品的可靠性和生产效率。
以下是一些电子行业中常用的电路板布线优化技巧。
1. 规划布线层次结构：在开始布线之前，应该有一个清晰的布线层次结构。
通常情况下，比较高频率和敏感的信号应该在靠近电源和地平面的内部层进行布线，而低频率和耐噪声的信号可以在外部层进行布线。
这样可以减少信号之间的相互干扰，并提高电路的抗干扰能力。
2. 分隔信号和电源线：在布线过程中，应该尽量将信号线和电源线分开布线。
信号线和电源线之间的干扰会产生噪声，影响电路的性能。
通过在布线中保持足够的间距，可减少信号线和电源线之间的相互干扰，从而提高电路的可靠性。
3. 保持信号线平行布线：在布线时，相同信号的线路应该尽量保持平行布线。
平行布线可以减少信号线之间的串扰和互感效应，提高信号的传输品质。
此外，平行布线还可以减少信号线的长度差，降低时延不平衡带来的问题。
4. 采用足够的过孔数量：过孔是将信号从一个层次引导到另一个层次的重要通道。
在布线过程中，过孔的数量和布局至关重要。
过孔的数量不足会导致信号线过长，增加串扰和信号损失的风险。
因此，应该合理规划过孔的数量和布局，以确保信号的传输效果。
5. 使用合适的阻抗匹配技术：阻抗匹配是一种重要的布线技术，它可以提高信号的传输效果。
在电子行业中，常用的阻抗匹配技术包括微带线、差分信号线和耦合线等。
选择合适的阻抗匹配技术可以降低信号反射和互制干扰，提高信号的传输质量和稳定性。
6. 保持信号线与地平面之间的距离：在布线过程中，信号线与地平面之间的距离也是需要考虑的因素之一。
如果距离太近会增加信号线与地平面之间的互感效应和串扰，而距离太远则容易引起信号的耦合和不稳定性。
因此，应该合理保持信号线与地平面之间的距离，以达到最佳的信号传输效果。
pcb方向专业技能PCB（Printed Circuit Board，印刷电路板）方向是电子工程领域中的一项重要技术，它涉及到电路设计、布局、制造等多个方面。
在这个方向上，专业技能是非常关键的，下面将详细介绍几个重要的专业技能。
首先是电路设计技能。
在PCB方向中，电路设计是基础中的基础。
它要求工程师能够根据电子产品的功能需求，设计出符合要求的电路。
这涉及到电路图的绘制、元件的选择、信号的传输和处理等方面的知识。
同时，电路设计也要求工程师具备一定的分析和解决问题的能力，能够在设计过程中考虑到各种因素并做出合理的决策。
其次是布局技能。
在PCB设计中，布局是将电路图中的元件进行合理摆放的过程。
合理的布局可以有效地减少电路中的干扰和噪声，并提高电路的可靠性和稳定性。
布局技能要求工程师能够根据电路的特性和需求，选择合适的布局方式，同时考虑到元件之间的连接和信号的传输路径。
此外，布局还要求工程师具备一定的空间感和审美观，能够设计出美观、紧凑、易于制造的PCB板。
第三是制造技能。
PCB制造是将设计好的电路图转化为实际的电路板的过程。
它包括了电路板材料的选择、工艺流程的确定、生产设备的操作等方面的知识。
制造技能要求工程师能够根据设计要求选择合适的材料和工艺，同时能够熟练操作各种生产设备，确保电路板的质量和性能。
PCB方向还需要掌握一些辅助技能。
例如，工程师需要掌握一定的软件技能，能够熟练使用PCB设计软件进行电路设计和布局。
同时，工程师还需要具备一定的电子器件知识，了解各种元件的特性和应用场景。
总结起来，PCB方向的专业技能包括电路设计技能、布局技能、制造技能以及一些辅助技能。
掌握这些技能可以使工程师在PCB设计和制造过程中能够高效地完成工作，并设计出性能优良、可靠稳定的电路板。
同时，不断学习和提升这些技能也是工程师在PCB方向上不断成长和发展的关键。
调试电路的方法和技巧
调试电路是电子工程领域中非常重要的一个环节,以下是一些调试电路的方法和技巧:
1. 先确定问题:在调试电路之前,需要先确定电路中是否存在问题。
这可以通过检查电路的工作状态和测试信号的响应来实现。
2. 使用适当的工具:在进行调试时,需要使用适当的工具来检查电路。
例如,可以使用万用表来检查电阻值和电感值,使用示波器来检查波形和频率等。
3. 逐步添加负载:在调试电路时,需要逐步添加负载来测试电路的性能和稳定性。
逐渐增加负载的大小可以让电路适应不同的负载情况,从而找到问题的根本原因。
4. 使用信号源:信号源可以帮助检查电路的工作状态。
例如,可以使用示波器上的正弦波信号源来检查电路的波形和频率等。
5. 调整参数:有些电路可能需要调整参数才能正常工作。
例如,如果电路需要调整电压增益或频率响应,可以使用示波器上的参数调整器来调整这些参数。
6. 记录数据:在调试电路时,需要记录数据来帮助分析和解决问题。
例如,可以使用万用表记录电阻值和电感值,使用示波器记录波形和频率等。
7. 重复测试:在确定电路已经正常工作后,需要重复测试以确保电路的稳定性和可靠性。
例如,可以在多次添加负载和调整参数后重复测试电路的性能和稳定性。
8. 考虑环境因素:环境因素也可能对电路的性能和稳定性产生影响。
例如,如果电路放在一个高温或湿度高的环境下,可能会导致电路的故障。
因此,在调试电路时需要考虑环境因素。
电子电路调试的步骤方法及注意事项一、电子电路调试的步骤方法：1.准备工作：在开始调试之前，需要进行一些准备工作。
首先，理清电路原理图和PCB布局，确保电路布线正确。
其次，准备工作台和测量工具，如数字万用表、示波器等。
2.确认电源供电：接通电源，并测量电源电压，确保电压在设计范围内。
确定电源极性正确，并检查电源连接是否牢固。
3.确认元器件安装正确：检查电路板上的元器件安装是否正确，特别注意极性元器件（如二极管、LED等）的极性是否正确连接。
4.逐部分测试：按照电路的功能模块，逐部分进行测试。
首先测试电源模块，检查电源输出电压是否正常。
然后测试信号输入模块，检查输入信号是否正确传递给后续模块。
最后测试信号输出模块，检查输出信号是否满足设计要求。
5.故障排除：如有发现电路不正常或故障现象，应根据实际情况进行故障排除。
可以采用逐个部分排除的方法，从容易发生问题的部分开始排查。
可以通过测量电压、电流等参数，或使用调试工具进行故障定位。
6.优化调整：根据测试结果和故障排除情况，对电路进行优化调整。
可以调整电位器、更换元器件值等，以达到理想的电路性能。
7.最终测试：当整个电路调试完毕后，进行整体测试。
检查输入与输出的相应关系、波形是否正常、功耗是否满足要求等。
8.记录与整理：将调试过程中的测试数据、故障排除过程和结果进行记录与整理，以备后续参考使用。
二、电子电路调试的注意事项：1.对于高频电路或复杂电路，需要尽量采用模块化调试的方法，逐个模块进行测试和调整，确保每个模块的功能是正确的。
2.在调试过程中，要注意保护电路和仪器的安全。
尽量避免短路、接错电源和过压等情况的发生。
3.在测试电流时，要选择恰当的电流档位，避免超过量程引发测量误差或烧坏万用表。
4.测试信号应该小心处理，避免对其他设备或电路产生干扰。
可以使用屏蔽线、滤波器等措施来减小干扰。
5.对于模拟电路的调试，可以使用示波器来观察信号波形，以判断电路是否正常工作。
电路板调试的基本步骤引言：电路板调试是指在电路板制作完成后，对其进行测试和验证的一系列步骤。
通过调试，可以确保电路板的功能正常，电路连接正确，以及检测和排除潜在的问题。
本文将介绍电路板调试的基本步骤，帮助读者了解如何正确进行电路板调试。
一、检查电路板组装质量在开始调试之前，首先需要检查电路板的组装质量。
检查的内容包括焊点质量、元件安装位置是否正确、元件是否损坏等。
如果发现问题，需要及时修复或更换相关元件。
二、检查电路板供电接下来需要检查电路板的供电情况。
可以通过使用万用表测量电路板的电源端口，确认电压是否在预期范围内。
如果电压异常，需要检查电源线路、电源芯片等部分，找出问题所在并进行修复。
三、检查电路板信号连接在进行信号连接之前，需要先确认连接线路的正确性。
可以通过使用万用表的导通测试功能，检查电路板各个点之间是否有导通。
如果发现导通异常或短路现象，需要检查并修复连接线路。
四、检查电路板信号线路接下来需要检查电路板的信号线路是否正常。
可以使用示波器等仪器，观察信号波形是否符合预期。
如果信号波形异常，可以逐步排查可能的问题，如信号线路开路、干扰等，然后进行修复。
五、功能测试完成信号连接后，可以进行功能测试。
根据电路板的设计和预期功能，逐个测试各个模块的功能是否正常。
可以使用信号发生器、示波器、逻辑分析仪等仪器，验证电路板的各个模块是否能够按照设计要求工作。
六、调整电路板参数在功能测试过程中，可能需要对电路板的参数进行调整。
例如，可以调整电路板上的电位器、电阻等元件，以达到预期的电路参数。
调整时需要注意逐步调整，避免过大的变动导致电路板无法正常工作。
七、测试温度和湿度影响有些电路板的工作环境对温度和湿度有一定要求。
在调试过程中，可以通过改变温度和湿度，观察电路板的工作情况。
如果发现温度或湿度对电路板有明显影响，需要进行相应的调整或优化。
八、测试电路板的可靠性在调试完成后，需要对电路板的可靠性进行测试。

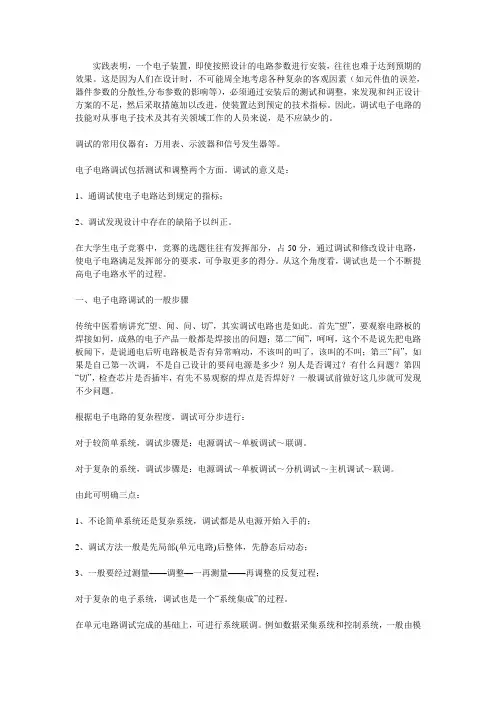

实践表明，一个电子装置，即使按照设计的电路参数进行安装，往往也难于达到预期的效果。
这是因为人们在设计时，不可能周全地考虑各种复杂的客观因素（如元件值的误差，器件参数的分散性,分布参数的影响等），必须通过安装后的测试和调整，来发现和纠正设计方案的不足，然后采取措施加以改进，使装置达到预定的技术指标。
因此，调试电子电路的技能对从事电子技术及其有关领域工作的人员来说，是不应缺少的。
调试的常用仪器有：万用表、示波器和信号发生器等。
电子电路调试包括测试和调整两个方面。
调试的意义是：1、通调试使电子电路达到规定的指标；2、调试发现设计中存在的缺陷予以纠正。
在大学生电子竞赛中，竞赛的选题往往有发挥部分，占50分，通过调试和修改设计电路，使电子电路满足发挥部分的要求，可争取更多的得分。
从这个角度看，调试也是一个不断提高电子电路水平的过程。
一、电子电路调试的一般步骤传统中医看病讲究“望、闻、问、切”，其实调试电路也是如此。
首先“望”，要观察电路板的焊接如何，成熟的电子产品一般都是焊接出的问题；第二“闻”，呵呵，这个不是说先把电路板闻下，是说通电后听电路板是否有异常响动，不该叫的叫了，该叫的不叫；第三“问”，如果是自己第一次调，不是自己设计的要问电源是多少？别人是否调过？有什么问题？第四“切”，检查芯片是否插牢，有先不易观察的焊点是否焊好？一般调试前做好这几步就可发现不少问题。
根据电子电路的复杂程度，调试可分步进行：对于较简单系统，调试步骤是：电源调试～单板调试～联调。
对于复杂的系统，调试步骤是：电源调试～单板调试～分机调试～主机调试～联调。
由此可明确三点：1、不论简单系统还是复杂系统，调试都是从电源开始入手的；2、调试方法一般是先局部(单元电路)后整体，先静态后动态；3、一般要经过测量——调整—一再测量——再调整的反复过程；对于复杂的电子系统，调试也是一个“系统集成”的过程。
在单元电路调试完成的基础上，可进行系统联调。
电路板通用调试工艺一、察看外观质量1、察看电路板是否有明显的裂痕、短路、开路或裸露铜线等现象。
2、察看元器件是否有错装、漏装、错联和歪斜松动等现象。
3、察看焊点是否有漏焊、虚焊、毛刺、挂锡等缺陷。
二电路板电源模块的调试1、先用万用表测量一下电路板电源和地之间是否短路。
2、上电时可用带限流功能的可调稳压电源。
先预设好过流保护的电流，然后将电压值慢慢往上调，同时监测输出电流和输出电压。
3、如果往上调的过程中，没有出现过流保护等问题，且输出电压也达到了正常，则说明电源部分正常。
4、如果往上调的过程中，出现过流保护，则要断开电源，寻找故障点，并重复上述步骤，直到电源正常为止。
三电路板功能模块的调试1、功能模块上电过程的调试：每个功能模块，都要上电测试一下，也要按照电源模块调试的步骤进行，以避免因为设计错误和安装错误而导致过流烧坏元器件。
2、确定功能模块故障的办法：一般有下面几种：⑴测量电压法。
先要确认的是各芯片电源引脚的电压是否正常，再检查各参考电压是否正常，还要测试主要功能点的电压是否正常等。
⑵信号注入法。
将信号源加至输入端，依次测量各点的电压或波形，判断是否正常，以找到故障点。
⑶其它方法，看、听、闻、摸等。
“看”就是看元件有无明显的表面异常或机械损坏；“听”就是听工作声音是否正常；“闻”就是检查是否有异味；“摸”就是用手去试探器件的温度是否正常。
四、电路调试的步骤：一般按下面步骤调试：1、上电观察：上电后不要急于测量电气指标，要观察电路有无冒烟、打火等现象，听听有无异常杂音，闻闻有无异常气味，用手触摸集成电路有无温度过高现象。
如有异常现象，立即关断电源，排除故障后再上电。
2、静态调试：静态调试一般是指在正常是上电后不加输入信号，或只加固定的电平信号的条件下所进行的直流测试，用万用表测出电路中各点的电位，通过和理论估算值比较，结合电路原理的分析，判断电路直流工作状态是否正常，及时发现电路中已损坏或处于临界工作状态的元器件，使电路直流工作状态符合设计要求。
PCB的一些高级设置和设计技巧
1、这是一个很有用的功能，注意看那些白色的线
2、变白的方法
3、在PCB中补给泪滴的操作
4、在PCB中覆铜的操作
5、在PCB中如何找到我们要的封装
6、在PCB中如何打印出中空的焊盘
7、在PCB文件上面加上汉字一直都是很多网友比较感兴趣的事情。
PROTEL早期的版本加汉字比较困难了这一点。
不但可以方便的加上汉字,加上照片也没有问题,加照片的方法稍后再讲，下面先来看看加汉字的具体方法：第一步：安装好PROTEL99SE，运行主菜单下的“放置>汉字”
第二步：在弹出的菜单中进行相应的设置：1设置要输入的汉字，2设置汉字所在的层，3设置字体和字号大，4小选择文字为空心的还是实心的效果，5设置好以后确定，这样系统就已经记下了你的设置调用。
第三步：此时再次运行主菜单下的“放置>汉字”，把鼠标停在要加汉字的地方几秒，就会出现你设置好的汉子虚影，此时点击鼠标左键定位汉字，点击右键则会取消此次操作。
pcb设计岗位职业技能标准
PCB设计岗位职业技能标准主要包括以下几个方面：
1. 专业软件操作能力：需要熟练掌握至少一种PCB设计软件，如Cadence 或Mentor Graphics等，能够使用这些软件进行原理图设计和PCB布线。
2. 电路设计能力：能够根据产品需求，设计出满足性能要求的电路原理图和PCB版图。
3. 布局与布线能力：能够合理规划电路板布局，并根据电路性能要求进行布线设计，确保PCB具有良好的电气性能和可靠性。
4. 规则设置与检查能力：能够根据设计需求，设置合理的PCB设计规则，
并在设计过程中不断检查和修正错误，确保PCB设计的正确性。
5. 多层板设计能力：能够处理多层板的设计，包括内层线路设计、层压、钻孔和电镀等环节，确保多层板的可靠性。
6. EMC/EMI设计能力：能够进行电磁兼容性（EMC）和电磁干扰（EMI）分析，并采取相应措施优化PCB设计，提高产品的电磁兼容性。
7. 可靠性设计能力：能够根据产品需求，对PCB进行可靠性设计，包括热
设计、环境适应性设计、防震设计等，提高产品的可靠性。
8. 文档编写能力：能够编写清晰、完整的PCB设计文档，包括电路原理图、PCB版图、元件清单、设计说明等，便于其他工程师阅读和维护。
9. 团队协作能力：能够与其他工程师有效协作，共同完成复杂的产品设计任务。
10. 不断学习能力：能够不断学习新的PCB设计技术和标准，了解行业动态，提高自己的专业能力。
以上是PCB设计岗位的职业技能标准，仅供参考。
随着技术的不断发展，
具体的要求可能会发生一定的变化。
【布线技巧】1、小键盘的*键或大键盘的数字2键添加一个过孔2、按L键可以切换布线层3、按数字3可设定最小线宽、典型线宽、最大线宽的值进行切换4、添加过孔：同一层中走线密集，难以通过，添加一个过孔，避免了线交叉，方便了走线5、添加接地过孔：①、贯通顶层与底层，降低阻抗②、大功率期间旁，便于散热6、添加泪滴：泪滴是焊盘与导线或者是导线与导孔之间的滴装连接过度，设置泪滴的目的是在电路板受到巨大外力的冲撞时，避免导线与焊盘或者导线与导孔的接触点断开，另外，设置泪滴也可使PCB电路板显得更加美观。
Teardrop（泪滴）的作用是避免信号线宽突然变小而造成反射，可使走线与元件焊盘之间的连接趋于平稳过渡化，解决了焊盘与走线之间的连接容易断裂的问题。
(1)、焊接上，可以保护焊盘，避免多次焊接是焊盘的脱落(2)、加强连接的可靠性（生产是可以避免蚀刻不均，过孔偏位出现的裂缝等）(3)、平滑阻抗，减少阻抗的急剧跳变①General选项区域设置●All Pads 复选项：用于设置是否对所有的焊盘都进行泪滴操作。
●All Vias 复选项：用于设置是否对所有过孔都进行泪滴操作。
●Selected Objects Only 复选项：只对所选中的元件进行泪滴。
●Force Teardrops 复选项：用于设置是否强制性的补泪滴。
●Create Report 复选项：用于设置补泪滴操作结束后是否生成补泪滴的报告文件。
②Action选项区域设置Action 选项区域各基的设置如下：●Add 单选项：表示是泪滴的添加操作。
●Remove 单选项：表示是泪滴的删除操作。
③Teardrop Style选项区域设置Teardrop Style 选项区域各项的设置介绍如下：●Curved 单选项：表示选择圆弧形补泪滴。
●Line 单选项：表示选择用导线形做补泪滴。
7、元件导线变绿色：如上图，黄色框内焊盘变绿色，报错。
解决方法：1、Shift+V选中报错点●降低压降，提高电源效率●与地线相连，还可以减小环路面积●为了PCB焊接时不变形，在PCB空旷区域填充铜皮或者网格状地线实心敷铜●优点：具备了加大电流和屏蔽双重作用●缺点：如果过波峰焊时，板子就可能会翘起来，甚至会起泡●解决办法：一般也会开几个槽,缓解铜箔起泡网格敷铜●优点：从散热的角度说，网格有好处（它降低了铜的受热面）又起到了一定的电磁屏蔽的作用。
电路板调试的6个小技巧！
电路板调试的6个小技巧！一个电子装置，即使按照设计的电路参数进行安装，往往也难于达到预期的效果。
这是因为人们在设计时，不可能周全地考虑各种复杂的客观因素（如元件值的误差、器件参数的分散性、分布参数的影响等），必须通过安装后的测试和调整，来发现和纠正设计方案的不足，然后采取措施加以改进，使装置达到预定的技术指标。
因此，调试电子电路的技能对从事电子技术及其相关领域工作的人员来说，是不应缺少的。
硬件工程师调试电路板的时候，直接接触裸板，很容易造成电路板损坏。
我们总结了几条小技巧，能够有效避免电路板意外受损。
1，先摸一下金属，再拿电路板
人体带有静电，尤其在干燥的地区，摸到金属经常会被电到。
静电对电路板的损害非常大，打到裸板很容易把元器件打坏。
工厂的工人都佩戴有静电手环，穿着防静电服。
但是硬件开发工程师在办公室里，一般都不会有这么好的静电防护措施。
所以要养成防静电的好习惯：拿电路板之前，先找一个金属物体摸一下，把身上的静电泄放掉，然后再拿电路板。
2，拿电路板的板边，不要捏着芯片
还是因为静电。
虽然可以通过摸金属泄放掉静电，但拿着电路板往实验室走的时候，不可能一直摸着金属。
而此时身体一样会产生静电。
因此拿着电路板的板边，而不是直接捏着芯片部分。
这样能够使静电不直接打到芯片，而是传导到电路板的地线上。
（电路板板边一般都会设计有一圈GND线路）
3，用直流电源供电，而不是适配器或电池
硬件工程师调试电路板的时候，需要供电。
直接使用直流适配器或者电池，不能直接看到。
电路板调试方法电路板调试汇总一、通电前检测当一个电路板焊接完后，在检查电路板是否可以正常工作时，通常不直接给电路板供电，而是要按下面的步骤进行，确保每一步都没有问题后再上电也不迟。
1、连线是否正确。
检查原理图很关键，需要检查的地方主要在芯片的电源和网络节点的标注是否正确，同时也要注意网络节点是否有重叠的现象，这是检查的重点。
另一个重点是原件的封装。
封装采取的型号，封装的引脚顺序，封住不能采用顶视图，切记，特别是对于非插针的封装。
检查连线是否正确，包括错线、少线和多线。
查线的方法通常有两种：（1）按照电路图检查安装的线路，根据电路连线，按照一定的顺序逐一检查安装好的线路；（2）按照实际线路对照原理图进行，一元件为中心进行查线。
把每个元件引脚的连线一次查清，检查每个去处在电路图上是否存在。
为了防止出错，对于已查过的线通常应在电路图上做出标记，最好用指针万用表欧姆挡的蜂鸣器测试，直接测量元器件引脚，这样可以同时发现接线不良的地方。
2、元器件安装情况引脚之间是否有短路，连接处有无接触不良；二极管、三极管、集成器件和电解电容极性等是否连接有误。
电源接口是否有短路现象。
调试之前不上电，电源短路，会造成电源烧坏，有时会造成更严重的后果。
用万用表测量一下电源的输入阻抗，这是必须的步奏。
通电前，断开一根电源线，用万用表检查电源端对地是否存在短路，。
在设计是电源部分可以使用一个0欧姆的电阻作为调试方法，上电前先不要焊接电阻，检查电源的电压正常后再将电阻焊接在PCB上给后面的单元供电，以免造成上电由于电源的电压不正常而烧毁后面单元的芯片。
电路设计中增加保护电路，比如使用恢复保险丝等元件。
3、元器件安装情况。
主要是检查有极性的元器件，如发光二极管，电解电容，整流二极管等，以及三极管的管脚是否对应。
对于三级，同一功能的不同厂家器管脚排序也是不同，最好用万用表测试一下。
最好，先做开路、短路测试，以保证上电后不会出现短路现象。
常见的PCB电路板调试技能
无论是让别人做的板子，还是自己设计制作的PCB板，拿到手的第一件事就是检查板子的完整性，如镀锡、裂痕、短路、开路及钻孔等问题，如果板子的作用比较严谨，那么可以顺带检查下电源与地线间的电阻值。
一般情况下，自己动手做的板子在镀锡完成后就会将元器件装上，而让人做得话，只是一个带孔的镀锡PCB板空壳，需要拿到手的时候自己安装元器件。
有人对于自己设计的PCB 板有较大的信息，所以喜欢一次性先把元器件上全了再测试，其实，建议最好还是一点一点来。
调试中的PCB电路板
新PCB板调试可以先从电源部位开始。
最安全的方法就是，上一个保险丝然后连接电源(为了以防万一，最好使用稳压电源)。
使用稳压电源设置好过流保护电流，再把稳压电源电压往上慢慢调升，此过程需要监测板子的输入电流、输入电压跟输出电压。
当电压往上调的过程中，并未出现过流保护且输出电压正常，那么，表示该板子的电源部分是没有问题的，如果超出正常输出电压或过流保护，那么，就要排查故障原因。
CPB电路板元器件安装
在调试过程中逐渐将模块安装上去，每上一个或者几个模块时，都遵循上面的步骤进行测试，这样有利于避免设计初一些较为隐秘的错误，或者安装元器件错误，从而导致过流烧坏元器件。
如在安装过程中出现故障，一般用以下几个方法排查：
故障排查方法一：电压测量法
测量电压法
当出现过流保护，不要急着拆卸元器件，先确认各个芯片的电源引脚电压情况，看是否在。
