电子元器件的焊接

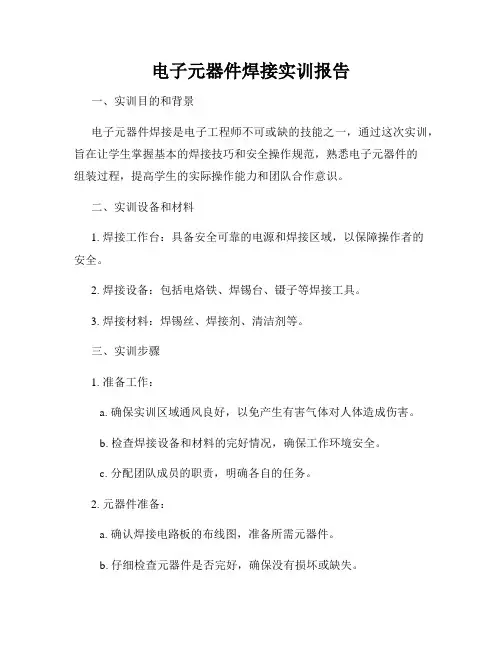

电子元器件焊接实训报告一、实训目的和背景电子元器件焊接是电子工程师不可或缺的技能之一，通过这次实训，旨在让学生掌握基本的焊接技巧和安全操作规范，熟悉电子元器件的组装过程，提高学生的实际操作能力和团队合作意识。

二、实训设备和材料1. 焊接工作台：具备安全可靠的电源和焊接区域，以保障操作者的安全。

2. 焊接设备：包括电烙铁、焊锡台、镊子等焊接工具。

3. 焊接材料：焊锡丝、焊接剂、清洁剂等。

三、实训步骤1. 准备工作：a. 确保实训区域通风良好，以免产生有害气体对人体造成伤害。

b. 检查焊接设备和材料的完好情况，确保工作环境安全。

c. 分配团队成员的职责，明确各自的任务。

2. 元器件准备：a. 确认焊接电路板的布线图，准备所需元器件。

b. 仔细检查元器件是否完好，确保没有损坏或缺失。

3. 焊接操作：a. 点亮焊接台，预热电烙铁，并将其附放在烙铁架上。

b. 使用镊子将焊锡丝放置在烙铁头上，以便在焊接时使用。

c. 将焊接电路板固定在焊接台上，以确保操作的稳定性。

d. 根据布线图，依次将元器件放置在焊接电路板上。

e. 使用烙铁和焊锡丝进行焊接，注意熔化焊锡丝并涂抹在焊点上，确保焊点牢固可靠。

f. 焊接完成后，用清洁剂擦拭焊接电路板，以去除焊接过程中产生的残留物。

四、实训心得和收获通过这次电子元器件焊接实训，我深刻体会到焊接技术的重要性和操作的细致入微。

在实际操作过程中，我遇到了一些困难和挑战，但通过不断练习和团队合作，我逐渐掌握了正确的焊接技巧和方法。

首先，我学会了焊接设备的正确使用和保养。

在实训前，我对焊接设备的使用并不熟悉，但通过实际操作和老师的指导，我了解到如何安全地使用电烙铁、焊锡台等设备，并掌握了对设备进行简单故障排除和维护的方法。

其次，我在实训中学会了正确识别和处理焊接过程中的问题。

在焊接过程中，我遇到了焊点未熔化、烙铁温度不稳定等问题，但通过反复尝试和调整，我逐渐摸索到了解决问题的技巧，并取得了较好的焊接效果。

元器件焊接顺序
元器件焊接顺序一直是电子制造领域中非常重要的一环，正确的焊接顺序可以提高焊接质量，保证电子设备的正常运行。

下面将从几个常见的元器件焊接顺序来进行介绍。

首先是焊接电阻器。

在焊接电阻器时，一般需要先焊接两端的引脚，然后再焊接中间的引脚。

这样可以保证电阻器的引脚焊接更加牢固，避免出现引脚偏斜或者焊接不牢固的情况。

接下来是焊接电容。

焊接电容时，一般需要先焊接一个引脚，然后通过调整电容的位置，使其与焊盘对齐，再焊接另一个引脚。

这样可以确保电容焊接的准确度和牢固度。

再者是焊接二极管。

在焊接二极管时，一般需要先将二极管的正负极引脚与焊盘对应焊接，然后再焊接中间的引脚。

这样可以确保二极管的极性正确，避免反接而导致元器件损坏。

对于IC芯片的焊接，一般需要先焊接四个角的引脚，然后再依次焊接中间的引脚。

这样可以确保IC芯片的引脚焊接均匀，避免出现引脚焊接不良或者短路的情况。

对于插件式元器件的焊接，一般需要先焊接角部引脚，然后再焊接中间的引脚。

这样可以确保插件元器件的引脚焊接牢固，避免插件元器件松动或者引脚断裂。

总的来说，无论是焊接电阻器、电容、二极管、IC芯片还是插件式元器件，焊接顺序都是先焊接外围引脚，再焊接中间引脚的原则。

这样可以确保焊接质量和焊接效率，保证电子设备的正常运行。

在实际焊接过程中，还需注意控制好焊接温度和焊接时间，避免过热或过烫而导致元器件损坏。

希望以上介绍对大家在元器件焊接方面有所帮助。

电子元器件焊接实训报告在电子工程领域，焊接技术是一项重要且基础的技能。

为了提高自己的实际动手能力，我参加了电子元器件焊接的实训。

本篇报告将详细介绍实训的背景和目的、实训步骤、心得体会以及面临的挑战。

一、实训背景和目的随着科技的不断发展和进步，电子产品的应用范围越来越广泛。

电子元器件的焊接工艺直接影响电子产品的品质和可靠性。

为了培养实际操作能力和掌握电子元器件的正确焊接方法，我参加了这次实训。

实训的目的是提高我们对电子元器件焊接技术的理解和应用能力，增强我们的动手操作能力，为将来从事电子工程相关工作打下坚实基础。

二、实训步骤在实训开始前，我们首先进行了相关理论知识的学习，包括焊接基础知识、焊接工具和设备的使用方法等。

接下来，我们开始了实际操作环节。

第一步，对电子元器件进行分类和整理。

我们根据元器件的类型、尺寸和特性，将它们分开放在不同的容器中，方便我们在实际操作中快速选择合适的元器件。

第二步，准备焊接工具和材料。

我们检查焊接工具的完好性，确保其正常工作。

同时，检查和准备所需的焊接材料，包括焊锡丝、助焊剂等。

第三步，进行焊接实践。

根据实际要求，我们选择适当的焊接方法，如手持式电烙铁焊接、表面贴装电路板(SMT)焊接等。

在焊接过程中，我们注意控制焊接温度和时间，保证焊点的质量和可靠性。

第四步，焊点检查和修复。

在焊接完成后，我们使用显微镜仔细检查焊点是否合格。

如果发现焊点有问题，我们需要进行修复，直到焊点质量符合要求。

三、实训心得体会通过这次实训，我对电子元器件焊接技术有了更深入的理解和掌握。

在实际操作中，我遇到了一些挑战，但通过不断的尝试和实践，我逐渐掌握了焊接技巧和方法。

同时，实训还提醒我要注意安全，避免因焊接过程中的操作不当而导致的意外伤害。

另外，在实训中，我体会到了团队合作的重要性。

我们相互帮助、交流经验，共同解决遇到的问题。

这种团队合作精神不仅提高了我们的实训效果，也培养了我们的合作能力和沟通能力。

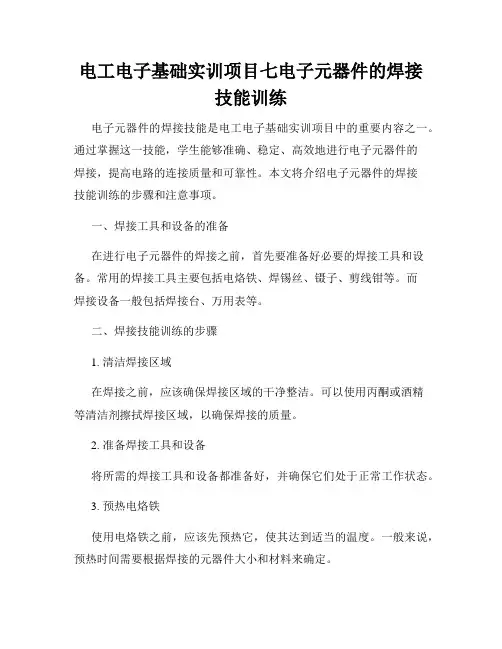

电工电子基础实训项目七电子元器件的焊接技能训练电子元器件的焊接技能是电工电子基础实训项目中的重要内容之一。

通过掌握这一技能，学生能够准确、稳定、高效地进行电子元器件的焊接，提高电路的连接质量和可靠性。

本文将介绍电子元器件的焊接技能训练的步骤和注意事项。

一、焊接工具和设备的准备在进行电子元器件的焊接之前，首先要准备好必要的焊接工具和设备。

常用的焊接工具主要包括电烙铁、焊锡丝、镊子、剪线钳等。

而焊接设备一般包括焊接台、万用表等。

二、焊接技能训练的步骤1. 清洁焊接区域在焊接之前，应该确保焊接区域的干净整洁。

可以使用丙酮或酒精等清洁剂擦拭焊接区域，以确保焊接的质量。

2. 准备焊接工具和设备将所需的焊接工具和设备都准备好，并确保它们处于正常工作状态。

3. 预热电烙铁使用电烙铁之前，应该先预热它，使其达到适当的温度。

一般来说，预热时间需要根据焊接的元器件大小和材料来确定。

4. 准备焊锡将焊锡丝剪成合适的长度，然后将其放在焊锡台上，方便取用。

焊锡的选择应根据焊接的元器件和要求来确定。

5. 进行焊接将焊接的元器件和焊盘放在合适的位置，并用镊子固定住。

用预热好的电烙铁接触焊盘和元器件，使其接触面达到适当的温度。

6. 添加焊锡当焊接的接触面达到适当的温度时，取一小段预剪好的焊锡丝，轻轻地接触焊盘和元器件。

焊锡会熔化并铺开，将焊盘和元器件连接起来。

7. 清理焊接区域焊接完成后，应该及时清理焊接区域，去除多余的焊锡和焊渣。

可以使用刷子或镊子进行清理。

三、焊接技能训练的注意事项1. 安全第一在进行焊接技能训练时，一定要注意安全。

确保焊接区域通风良好，以避免吸入有害气体或烟雾。

同时，要避免触摸电烙铁的热部分，以防触电或烫伤。

2. 注意电烙铁的温度电烙铁的温度过高会导致焊接区域过热，损坏元器件。

而温度过低则会导致焊接不牢固。

因此，在进行焊接之前，要确保电烙铁的温度适当。

3. 控制焊锡的用量在焊接过程中，应该控制好焊锡的用量。

元器件焊接方法元器件焊接方法元器件是电子设备中不可或缺的组成部分，而焊接则是将元器件连接在一起的重要步骤。

正确的焊接方法可以确保电子设备的正常运行和长期稳定性。

下面将介绍几种常见的元器件焊接方法。

1. 手工焊接手工焊接是最常见的元器件焊接方法之一。

它需要使用焊锡丝和焊锡笔，将元器件连接在一起。

手工焊接需要一定的技巧和经验，因为焊接温度和时间的控制非常重要。

如果焊接时间过长或温度过高，可能会损坏元器件或导致焊点不牢固。

2. 波峰焊接波峰焊接是一种自动化的焊接方法，通常用于大批量生产。

它使用一台波峰焊接机，将元器件放置在焊接台上，然后通过涂上焊剂的焊锡波浪将元器件连接在一起。

波峰焊接可以快速、高效地完成焊接任务，但需要一定的设备和技术支持。

3. 表面贴装焊接表面贴装焊接是一种现代化的焊接方法，它使用表面贴装技术将元器件连接在一起。

表面贴装焊接需要使用特殊的元器件和焊接设备，可以实现高密度、高速度的焊接。

表面贴装焊接可以大大提高电子设备的性能和可靠性，但需要一定的技术和设备支持。

4. 热风焊接热风焊接是一种常见的焊接方法，它使用热风枪将焊锡加热到熔点，然后将元器件连接在一起。

热风焊接可以快速、高效地完成焊接任务，但需要一定的技术和经验。

如果焊接温度过高或时间过长，可能会损坏元器件或导致焊点不牢固。

总之，元器件焊接是电子设备制造过程中不可或缺的一步。

正确的焊接方法可以确保电子设备的正常运行和长期稳定性。

不同的焊接方法适用于不同的场景，需要根据实际情况选择合适的方法。

同时，焊接需要一定的技术和经验，需要严格控制焊接温度和时间，以确保焊点的质量和可靠性。

电子元器件焊接标准电子元器件是现代电子技术的基础，在各种电子设备如手机、电脑、车载电子等中都有广泛应用。

然而，在生产中，电子元器件的焊接不仅涉及到产品的质量，还涉及到产品成本和生产效率。

因此，在电子元器件焊接过程中，设立一套科学的标准，将对电子产品质量的提升和生产效率的提高起到重要作用。

一、电子元器件焊接标准的必要性电子元器件的焊接工艺对于电子产品的性能和稳定性有着至关重要的影响，而焊接标准则是保证焊接工艺良好的关键。

具体而言，焊接标准对于以下几个方面有着举足轻重的作用。

1.保障焊点的品质一个优秀的焊点具备良好的导电性、机械强度、耐腐蚀性等特性，而这些特性的达成则需要严格的焊接标准作为基础。

通过设置焊接标准，可以确保焊点的品质，并避免了焊接不良造成的器件故障。

2.提高生产效率在电子产品生产过程中，效率就显得尤为重要。

严格的电子元器件焊接标准不仅可以提高焊接工艺的一致性，还可以在减少物料浪费的同时提升生产效率。

一套科学的焊接标准能够减少重复性工作，减少失误和浪费时间，有助于提高生产效率，节省公司时间和成本。

3.提高产品质量电子元器件的质量关系到电子产品整体的性能，而严格的焊接标准则是保证产品质量的关键。

一套科学的焊接标准不仅可以减少元件的损坏、延长产品的使用寿命，还可以提高整个产品的质量和可靠性，从而增加公司赢得客户信任的信心。

二、电子元器件焊接标准的具体内容电子元器件焊接标准包括了焊点外观、尺寸、焊渣等方面的规定。

根据国际标准化组织制定的标准，电子元器件焊接标准主要包括如下几个方面。

1.焊缝形状焊缝形状是评判焊点质量的一个重要指标。

焊缝由基材、焊料、熔区和热影响区组成。

要求焊缝形状光滑、无破损，焊质无气孔、夹杂、焊虫、碎屑等不良现象。

2.焊点尺寸焊点尺寸是衡量焊点质量的关键指标之一。

焊点尺寸和间距应符合要求，并达到正确的效果。

焊点尺寸过大或过小，都可能影响焊点的品质，从而影响整个电路的工作性能。

任务三电子元器件焊接班别姓名学号成绩一、训练要求：【知识目标】1、懂得手工焊接的基本工具以及焊接的质量要求。

2、掌握电烙铁的构造。

3、掌握手工焊接的步骤。

【技能目标】1、会使用、维护、维修电烙铁。

2、会控制焊点的形状、会分析判断焊点的质量。

【素质教育】1、通过本课题的教学，激发学生对电子实训的兴趣。

2、培养学生实事求是的科学态度、一丝不苟的严谨作风和勇于探索的精神。

二、训练器材：1、印制板1块。

2、元器件若干。

3、焊锡丝。

三、训练内容：1 ）电阻焊接按图将电阻器准确装人规定位置。

要求标记向上，字向一致。

装完同一种规格后再装另一种规格，尽量使电阻器的高低一致。

焊完后将露在印制电路板表面多余引脚齐根剪去。

2 ）电容器焊接将电容器按图装人规定位置，并注意有极性电容器其“＋”与“－”极不能接错，电容器上的标记方向要易看可见。

先装玻璃釉电容器、有机介质电容器、瓷介电容器，最后装电解电容器。

3 ）二极管的焊接二极管焊接要注意以下几点：第一，注意阳极阴极的极性，不能装错；第二，型号标记要易看可见；第三，焊接立式二极管时，对最短引线焊接时间不能超过 2S 。

4 ）三极管焊接注意 e 、 b 、 c 三引线位置插接正确；焊接时间尽可能短，焊接时用镊子夹住引线脚，以利散热。

焊接大功率三极管时，若需加装散热片，应将接触面平整、打磨光滑后再紧固，若要求加垫绝缘薄膜时，切勿忘记加薄膜。

管脚与电路板上需连接时，要用塑料导线。

5 ）集成电路焊接首先按图纸要求，检查型号、引脚位置是否符合要求。

焊接时先焊边沿的二只引脚，以使其定位，然后再从左到右自上而下逐个焊接。

对于电容器、二极管、三极管露在印制电路板面上多余引脚均需齐根剪去。

焊接顺序元器件装焊顺序依次为：电阻器、电容器、二极管、三极管、集成电路、大功率管，其它元器件为先小后大。

按下图所示焊接元件四、总结收集学生焊接作品，评点不同的作品，找出优缺点。

电⼦元器件的焊接知识⼤全如何焊接电⼦元件在电⼦制作中，元器件的连接处需要焊接。

焊接的质量对制作的质量影响极⼤。

所以，学习电于制作技术，必须掌握焊接技术，练好焊接基本功。

⼀、焊接⼯具（⼀）电烙铁。

电烙铁是最常⽤的焊接⼯具。

我们使⽤20W内热式电烙铁。

新烙铁使⽤前，通电烧热，蘸上松⾹后⽤烙铁头刃⾯接触焊锡丝，使烙铁头上均匀地镀上⼀层锡。

这样做，可以便于焊接和防⽌烙铁头表⾯氧化。

旧的烙铁头如严重氧化⽽发⿊，可⽤钢挫挫去表层氧化物，使其露出⾦属光泽后，重新镀锡，才能使⽤。

电烙铁要⽤220V交流电源，使⽤时要特别注意安全。

应认真做到以下⼏点： 1．电烙铁插头最好使⽤三极插头。

要使外壳妥善接地。

2．使⽤前，应认真检查电源插头、电源线有⽆损坏。

并检查烙铁头是否松动。

3．电烙铁使⽤中，不能⽤⼒敲击。

要防⽌跌落。

烙铁头上焊锡过多时，可⽤布擦掉。

不可乱甩，以防烫伤他⼈。

4．焊接过程中，烙铁不能到处乱放。

不焊时，应放在烙铁架上。

注意电源线不可搭在烙铁头上，以防烫坏绝缘层⽽发⽣事故。

5.使⽤结束后，应及时切断电源，拔下电源插头。

冷却后，再将电烙铁收回⼯具箱。

（⼆）焊锡和助焊剂 焊接时，还需要焊锡和助焊剂。

1．焊锡。

焊接电⼦元件，⼀般采⽤有松⾹芯的焊锡丝。

这种焊锡丝，熔点较低，⽽且内含松⾹助焊剂，使⽤极为⽅便。

2．助焊剂。

常⽤的助焊剂是松⾹或松⾹⽔（将松⾹溶于酒精中）。

使⽤助焊剂，可以帮助清除⾦属表⾯的氧化物，利于焊接，⼜可保护烙铁头。

焊接较⼤元件或导线时，也可采⽤焊锡膏。

但它有⼀定腐蚀性，焊接后应及时清除残留物。

　（三）辅助⼯具 为了⽅便焊接操作常采⽤尖嘴钳、偏⼝钳、镊⼦和⼩⼑等做为辅助⼯具。

同学们应学会正确使⽤这些⼯具。

⼆、焊前处理 焊接前，应对元件引脚或电路板的焊接部位进⾏焊前处理（见图3⼀11）。

（⼀）清除焊接部位的氧化层 1．可⽤断锯条制成⼩⼑。

刮去⾦属引线表⾯的氧化层，使引脚露出⾦属光泽。

2．印刷电路板可⽤细纱纸将铜箔打光后，涂上⼀层松⾹酒精溶液。

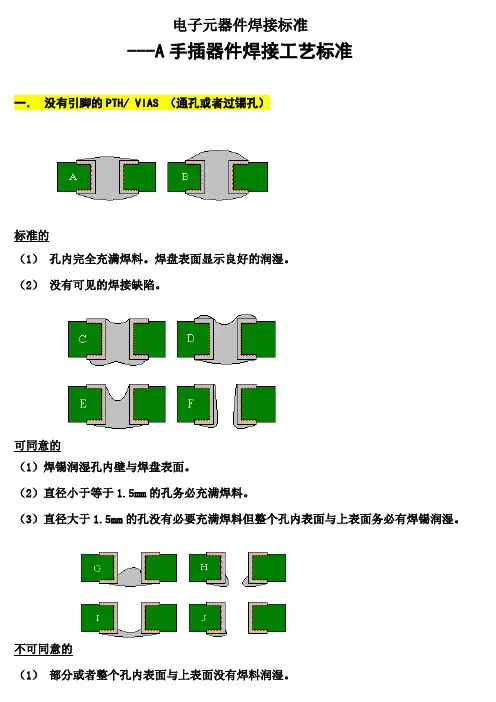

电子元器件焊接标准---A手插器件焊接工艺标准一．没有引脚的PTH/ VIAS （通孔或者过锡孔）标准的（1）孔内完全充满焊料。

焊盘表面显示良好的润湿。

（2）没有可见的焊接缺陷。

可同意的（1）焊锡润湿孔内壁与焊盘表面。

（2）直径小于等于1.5mm的孔务必充满焊料。

（3）直径大于1.5mm的孔没有必要充满焊料但整个孔内表面与上表面务必有焊锡润湿。

不可同意的（1）部分或者整个孔内表面与上表面没有焊料润湿。

（2）孔内表面与焊盘没有润湿。

在两面焊料流淌不连续。

二．直线形导线1、最小焊锡敷层（少锡）标准的（1）焊点光滑、明亮呈现羽翼状薄边，显示出良好的流淌与润湿。

（2）导线轮廓可见。

可同意的（1）焊锡的最大凹陷为板厚（W）的25%，只要在引脚与焊盘表面仍呈现出良好的浸润。

不可同意的（1）焊料凹陷超过板厚（W）的25%。

（2）焊接表现为由焊锡不足引起的没有充满孔与/或者焊盘没有完全润湿。

2、最大焊锡敷层（多锡）标准的（1）焊点光滑、明亮呈现羽翼状薄边，显示出良好的流淌与润湿。

（2）引脚轮廓可见。

可同意的（1）在导体与终端之间多锡，但仍然润湿且结合成一个凹形焊接带。

（2）引脚轮廓可见。

不可同意的（1）在导体与终端焊盘之间形成了一个多锡的凸形焊接带。

（2）引脚轮廓不可见。

3、弯曲半径焊接标准的（1）焊接带呈现凹形，同时没有延伸到元件引脚形成的弯曲半径处。

可同意的（1）焊料没有超出焊盘区域且焊接带呈现凹形。

（2）焊料到元件本体之间的距离不得小于一个引脚的直径。

不可同意的（1）焊料超出焊接区域同时焊接带不呈现凹形。

（2）焊料到元件本体之间的距离小于一个引脚的直径。

4、弯月型焊接标准的（1）焊接带呈现出凹形同时弯月型部分没有延伸进焊料中。

可同意的（1）元件弯月型部分能够插入焊接结合处（元件面），只要在元件与邻近焊接接合处没有裂痕。

不可同意的（1）元件半月型部分进入焊接接合处，在元件本体与邻近焊接接合处有破裂的迹象。

三、弯曲引脚1、最少焊锡敷层标准的（1）焊点光滑、明亮有羽翼状薄边显示出良好的流淌与润湿。

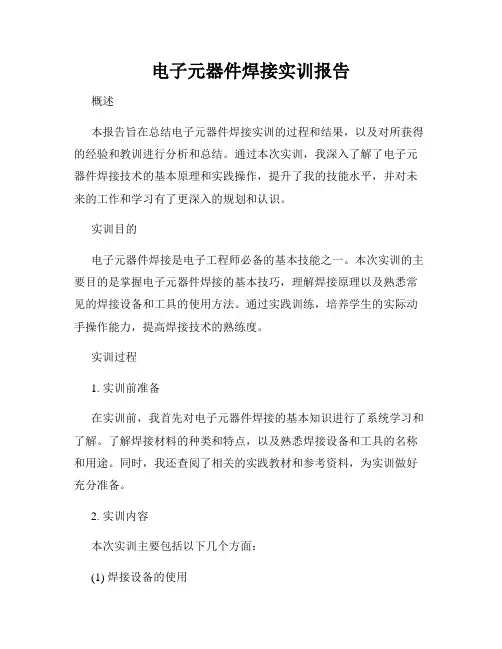

电子元器件焊接实训报告概述本报告旨在总结电子元器件焊接实训的过程和结果，以及对所获得的经验和教训进行分析和总结。

通过本次实训，我深入了解了电子元器件焊接技术的基本原理和实践操作，提升了我的技能水平，并对未来的工作和学习有了更深入的规划和认识。

实训目的电子元器件焊接是电子工程师必备的基本技能之一。

本次实训的主要目的是掌握电子元器件焊接的基本技巧，理解焊接原理以及熟悉常见的焊接设备和工具的使用方法。

通过实践训练，培养学生的实际动手操作能力，提高焊接技术的熟练度。

实训过程1. 实训前准备在实训前，我首先对电子元器件焊接的基本知识进行了系统学习和了解。

了解焊接材料的种类和特点，以及熟悉焊接设备和工具的名称和用途。

同时，我还查阅了相关的实践教材和参考资料，为实训做好充分准备。

2. 实训内容本次实训主要包括以下几个方面：(1) 焊接设备的使用在实训开始前，我们首先学习了电子元器件焊接所需的设备，例如焊台、焊锡、焊嘴等。

通过实操操作，我熟悉了焊接设备的使用方法和注意事项，有效避免了焊接过程中的意外情况。

(2) 焊接技巧的掌握掌握正确的焊接技巧对于电子元器件的质量和连接稳定性至关重要。

实训中，我们重点学习了焊接技巧，例如锡涂料的涂敷、元器件的正确安装和位置控制、焊接时间的控制等。

通过大量的实践操作，我逐渐掌握了焊接技巧，并提高了焊接质量。

(3) 故障排除和修复在实训过程中，我们还模拟了焊接过程中可能出现的故障，并学习了如何进行排除和修复。

通过分析故障原因、查阅资料和与同学交流，我逐渐提高了解决问题的能力和判断能力。

实训成果通过本次实训，我取得了以下几个成果：1. 提高了焊接技巧和质量。

通过大量的实际操作，我逐渐熟练掌握了焊接技巧，提高了焊接质量，减少了焊接中可能出现的问题。

2. 增强了团队合作意识。

在实训过程中，我们需要与同学互相配合，共同完成任务。

通过与同学的合作，我更加意识到了团队合作的重要性，并提高了自己的沟通和合作能力。

电子元器件焊接实训报告一、实训背景本次实训旨在让学生掌握电子元器件的焊接技术，提高学生对电路板焊接的操作熟练度以及焊接质量的保证能力。

通过实践操作，培养学生的动手能力和解决实际问题的能力。

二、实训目的1. 掌握电子元器件焊接的基本原理和技术；2. 熟悉不同类型元器件的特点以及焊接要求；3. 学会正确使用焊接工具和设备；4. 培养团队协作意识和沟通能力；5. 提高焊接操作的准确性、稳定性和效率。

三、实训内容1. 实训准备a. 检查焊接工具及设备的情况，确保正常可用；b. 阅读焊接实操指南，熟悉实验步骤和要求；c. 准备好所需焊接材料，如焊锡丝、焊接剂等；d. 安全防护措施：佩戴防护眼镜和手套。

2. 实训步骤a. 准备电路板和元器件，清理焊接接触面；b. 焊接电阻器：用电烙铁加热焊接点，将焊锡丝迅速接触焊点，使其熔化并附着在焊点上；c. 焊接电容器：用吸烟泵吸住电容器引线，加热焊点后迅速接触，并保持一定时间直到焊点冷却；d. 焊接二极管：用焊锡丝精确放置在两个焊点上，加热焊点使其融化，并保持充分接触，冷却后用剪刀修整焊点外形；e. 焊接集成电路：将集成电路引脚与电路板对应焊点对准，用焊锡丝加热焊点迅速接触，并保持一定时间，冷却后用万用表检查焊点连通性；f. 焊接电感器：用焊锡丝加热焊点，迅速接触焊点并保持一段时间，冷却后用万用表检查焊点连通性。

四、实训总结通过本次电子元器件焊接实训，我对电子元器件焊接工艺有了更深入的了解。

在实训中，我掌握了焊接操作的基本步骤和技巧，熟悉了不同元器件的焊接要求，并能够正确使用焊接工具和设备。

在实操过程中，我遇到了一些困难和挑战，如焊接温度控制不准确、焊点形状不规则等。

但通过不断的练习和调整，我逐渐提升了焊接技术和操作稳定性。

此外，实训过程中的团队合作也给我留下了深刻的印象。

大家互相协助，共同完成实训任务，相互学习、交流经验，不仅加深了对焊接知识的理解，还培养了良好的团队合作意识和沟通能力。

电子元器件行业焊接规范导言：电子元器件行业生产了各种各样的电子产品，而焊接是电子产品制造中不可或缺的一步。

良好的焊接质量能够保证产品的性能和可靠性，同时也影响到整个电子产业的发展。

本文将为您详细介绍电子元器件行业中的焊接规范，包括焊接工艺、材料选择、设备操作等方面的要求，帮助您更好地了解电子焊接的规范。

一、焊接工艺规范1.焊接前的准备工作在进行焊接操作之前，应仔细检查焊接设备、工具和材料的状态，确保其完好无损。

同时，应清洁工作区域，保持无尘、无油污，以免影响焊接效果。

2.焊接参数设定根据不同的焊接对象和要求，选择合适的焊接参数，包括焊接温度、焊接时间和焊接压力等。

这些参数要根据具体情况进行调整，以保证焊接接头的质量。

3.焊接操作规范（1）焊接时应保持手部清洁，并佩戴适当的防护手套，以防止热量和火花对皮肤的伤害。

（2）焊接操作时，要确保焊接头与焊接材料之间的接触紧密，并注意控制焊接温度和时间，避免过度焊接导致的材料损坏。

（3）焊接后应及时清理焊接残留物，并对焊接接头进行检查，确保其无明显缺陷或损伤。

二、焊接材料选择规范1.焊接芯丝选择合适的焊接芯丝是保证焊接质量的重要因素之一。

在选择焊接芯丝时，要考虑到焊接对象的材料、厚度和焊接方式等因素，并根据实际需要选择相应的焊接芯丝。

2.焊接助剂焊接助剂在焊接过程中起着润滑、清洁和保护的作用。

在选择焊接助剂时，要考虑到焊接对象的材料和要求，确保其与焊接芯丝的兼容性，以避免因助剂不当导致焊接质量下降。

三、设备操作规范1.焊接设备维护定期检查和保养焊接设备，确保其正常工作。

对于损坏或老化的设备部件，及时更换或修理。

2.焊接设备操作指南（1）操作人员应熟悉焊接设备的使用说明，并按照说明书进行操作，确保操作正确、安全。

（2）设备操作时，应注意安全防护，确保自身和他人的安全。

禁止在操作时接触设备或焊接电路，以免触电或引发事故。

四、焊接质量控制标准1.焊接接头外观标准焊接接头外观应平整、光滑，并无裂纹、气孔和缺陷等。

电子行业电子元器件焊接标准1. 引言电子行业中，焊接是一个非常重要的工艺，用于将电子元器件连接到电路板上。

焊接质量的好坏直接影响着电子产品的性能和可靠性。

因此，为了确保焊接质量的一致性，制定了一系列的焊接标准。

本文将介绍电子行业中常用的电子元器件焊接标准。

2. IPC-A-610标准2.1 标准概述IPC-A-610是国际电子产业协会制定的电子元器件焊接标准，也被称为“验收标准”。

该标准包括了焊接过程中的各个环节，包括焊接材料、焊接方法、焊接质量等方面的要求。

2.2 焊接质量要求IPC-A-610标准规定了焊接质量的不同等级，分为类别1、类别2和类别3。

不同类别对焊接质量的要求不同，类别3要求最高，适用于要求高可靠性和长期性能稳定的产品。

根据IPC-A-610标准，焊接质量的评估要考虑以下几个方面：2.2.1 焊接缺陷标准规定了焊接过程中常见的缺陷，如焊接裂纹、焊接不完全、焊接过高等。

对于不同的缺陷，标准中也给出了相应的接受标准，以判断是否合格。

2.2.2 焊接距离IPC-A-610标准还规定了焊接距离的要求。

焊接距离是指元器件与其他元器件之间的距离。

标准规定了不同类别下的焊接距离要求，以确保焊接后的电路板能够正常工作。

2.2.3 焊接流量焊接流量是指焊接材料在焊接过程中的流动速度。

标准规定了不同类别下的焊接流量要求，以确保焊接材料充分润湿焊点，达到良好的焊接效果。

3. J-STD-001标准3.1 标准概述J-STD-001是IPC和电子行业培训中心联合制定的焊接标准，也称为“工艺标准”。

该标准主要关注焊接工艺的规范和要求。

3.2 焊接工艺要求J-STD-001标准规定了焊接工艺的要求，包括焊接温度、焊接速度、焊接压力等方面。

该标准明确规定了焊接过程中的各项参数，以确保焊接质量的一致性。

标准中也规定了不同类别下的焊接工艺要求，类别3要求最高，适用于要求可靠性和稳定性较高的产品。

4. 其他焊接标准除了IPC-A-610和J-STD-001标准外，还有一些其他的焊接标准在电子行业中也被广泛采用。

电子元器件常用的焊接方式有哪些电子元器件是电子设备的重要组成部分。

为了保证电子设备的质量和可靠性，需要使用焊接技术将电子元器件连接在一起。

目前常用的焊接方式主要包括手工、自动和表面贴装三种。

本文将对这三种焊接方式进行详细介绍。

手工焊接手工焊接是最古老的焊接方式，也是最基本的方式之一。

该方式需要使用手动焊接工具，例如手持烙铁和焊锡线。

手工焊接能够对电子元器件进行精细的焊接，可以适应有限的空间和复杂的焊接要求。

手工焊接的具体步骤包括：1.准备焊接工具和材料，例如烙铁、焊锡线、螺丝刀等。

2.清洁元器件和焊接点，去除污垢和氧化层。

3.使用烙铁在焊点上加热，同时将焊锡线放置在焊点上。

4.等待焊锡熔化并覆盖焊点，形成稳定的焊接连接。

5.检查焊点是否完整和稳定，如果有缺陷则需要重新焊接。

尽管手工焊接速度相对较慢，但它具有成本低、适用范围广、操作简单等优点。

因此，手工焊接在小批量生产和重要部件的焊接中仍被广泛使用。

自动焊接自动焊接是一种机械化焊接方式，需要使用一些特定的设备。

由于自动焊接速度快、精度高，因此适用于中批量和大批量生产，并且可以显著提高焊接质量和生产效率。

自动焊接的具体步骤包括：1.准备焊接机器人或机器，调整焊接参数。

2.安装焊接元器件和焊点，准备焊接材料。

3.启动自动焊接设备，进行焊接过程。

4.进行焊后检查，判断焊接质量是否合格。

自动焊接可分为多种类型，如焊接设备的不同、焊接形式的不同等。

其中，最常见的自动焊接包括波峰焊和贴片焊。

波峰焊波峰焊是一种常用的大批量生产焊接方式。

该方式主要应用于插件式元器件，如电阻器、电容器等。

波峰焊采用波峰焊机将焊锡液体送到焊点上，再通过波峰喷嘴使焊锡凝固，形成稳定连接。

波峰焊具有高效、精度高等优点，但要求焊点排列必须规整、焊锡液要求固化时间一致、对焊接设备工艺要求高等缺点。

贴片焊贴片焊常用于集成电路和印制电路板焊接。

该方式将SMT贴片组件自动放置在PCB上，并使用热风或红外灯在焊点上加热，使焊锡熔化并形成连接。

电子元器件焊接实训报告在现代电子领域中，焊接技术是最为基础和关键的一项技术。

因为电子元件的大小和复杂程度越来越高，焊接技术也变得越来越精细和高端。

电子元器件焊接实训是电子专业学生必须要进行的重要课程之一，通过实训的学习，可以培养学生的焊接技术和创新精神，使他们更好地适应电子工业的要求，同时也能够提高学生的实践能力和团队协作精神。

一、实训内容电子元器件焊接实训内容主要包括焊接基础知识、焊接材料及工具的使用、常用焊接方法、焊接过程中的安全规范等方面。

其中，焊接基础知识包括焊接原理、焊接技术以及焊接设备的原理和使用。

焊接材料包括焊锡、焊剂等，工具则包括钳子、钳子等。

常用焊接方法包括电烙铁焊接、气焊、等离子焊接等技术。

在实训过程中，学生需要借助电烙铁、变压器、手动点焊机等焊接工具，将各类电子元器件焊接在电路板上，检验焊点的质量和连接性。

二、实训意义1、培养学生的操作技巧和实践能力电子元器件焊接实训的目的在于培养学生的操作技巧和实践能力。

通过实际操作，学生可以掌握各种元器件的安装和点焊技能，理解焊接工艺和流程，并且在实际操作中调整焊接参数，不断改进焊接质量，提高产品性能和使用寿命。

2、寻找问题并解决问题能力在实际操作中，经常会出现各种各样的问题，而这些问题的解决需要学生具备寻找问题和解决问题的能力。

焊接实训不仅要求学生能够发现出现的问题，还要求他们能够判断问题的严重程度和影响因素，并独立制定解决方案和解决方法。

3、促进学生的团队协作精神在电子元器件焊接实训中，学生往往需要组成小组协作完成任务。

这要求学生在实际操作中需要有良好的团队协作精神，密切合作、互相协调、专业分工。

通过实际操作，学生了解到合作是团队成功的前提条件。

4、培养学生的创新精神在电子元器件焊接实训中，还要求学生能够创新发掘不同的优化焊接工艺和流程，不断探索新的焊接方法和技术，通过不断地实验和研究，提高自己的创新能力和创意能力。

三、实训心得在实训中，学生需要认真执行老师的指导和安排，仔细分析焊接材料和设备的特点及使用方法，确保操作的环境干净和优化。
