电子元器件的焊接工艺

电子焊接规范是指在电子制造和维修过程中，对于焊接过程的各项操作，所规定的一系列标准和步骤。

电子化趋势和电子产品更新换代速度的快，要求电子焊接的质量和可靠性更高。

因此，遵循是非常必要且重要的。

焊接前的准备工作：在电子制造及维修过程中，电子缩并措施是很重要的一步。

正确的缩并电子器件可大大提高系统的可靠性。

在缩并之前，必须先进行灰度处理。

灰度处理是指对电子器件的引脚结构、焊盘、线路板等进行清理和去污，避免在焊接前留下残留物而影响焊接效果。

同时，要特别注意危险品的管理和处理，定期做好安全防护。

焊接参数的设定：对于每种焊接工艺和电子器件，都需要合理地设置特定的焊接参数。

焊接参数是指电流、电压、温度、时间等，只有合理的设置焊接参数，才能保证焊接效果良好且焊接过程中不会对电子器件造成损害。

焊接技术的掌握：焊接过程中，焊锡等材料的使用及焊接技术的掌握是至关重要的。

采用适当的焊接方法可以有效防止焊接不良引起的故障和损伤。

在电子产品的制造中，不同类型的电子元器件的焊接方式是各不相同的，因此，必须严格掌握专业技术，精细化操作，确保焊接品质。

质量检验的标准：电子焊接完成后，必须对焊缝进行质量检验。

对于焊缝的外观和内部结构应进行必要的检测和比对。

正常情况下，焊缝应无明显损伤，焊缝内部的结构应该是均匀的。

如果发现有明显的缺陷，必须及时修复，确保产品的质量和使用寿命。

不仅在电子制造和维修行业中，电子的发展带动了文化、教育、医疗、金融等各行各业的数字化转型。

随着电子科技的不断进步，更高质量和更高标准的，将是保障产品质量和使用寿命的重要保障。

不仅考验着现代制造的质量水平，也要求焊接工作者具有丰富的经验和专业技能，促使电子行业的人才培养更趋专业化和实用化。

因此，严格遵守是保障电子产品质量和市场竞争力的必要措施。

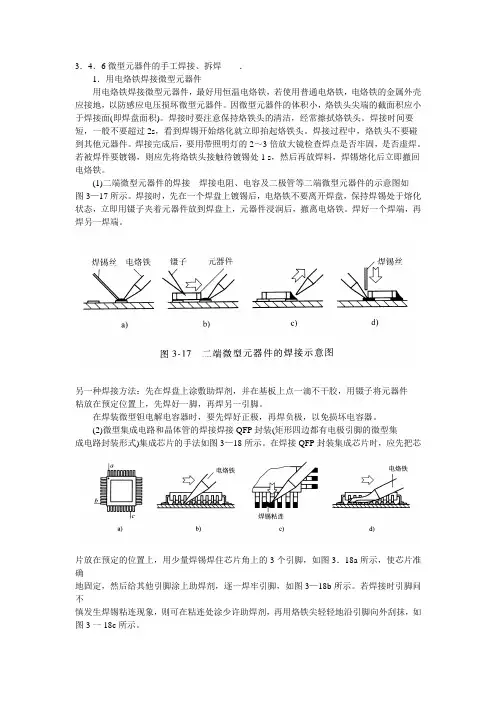

3．4．6微型元器件的手工焊接、拆焊．1．用电烙铁焊接微型元器件用电烙铁焊接微型元器件，最好用恒温电烙铁，若使用普通电烙铁，电烙铁的金属外壳应接地，以防感应电压损坏微型元器件。

因微型元器件的体积小，烙铁头尖端的截面积应小于焊接面(即焊盘面积)。

焊接时要注意保持烙铁头的清洁，经常擦拭烙铁头。

焊接时间要短，一般不要超过2s，看到焊锡开始熔化就立即抬起烙铁头。

焊接过程中，烙铁头不要碰到其他元器件。

焊接完成后，要用带照明灯的2～3倍放大镜检查焊点是否牢固，是否虚焊。

若被焊件要镀锡，则应先将烙铁头接触待镀锡处1 s，然后再放焊料，焊锡熔化后立即撤回电烙铁。

(1)二端微型元器件的焊接焊接电阻、电容及二极管等二端微型元器件的示意图如图3—17所示。

焊接时，先在一个焊盘上镀锡后，电烙铁不要离开焊盘，保持焊锡处于熔化状态，立即用镊子夹着元器件放到焊盘上，元器件浸润后，撤离电烙铁。

焊好一个焊端，再焊另一焊端。

另一种焊接方法：先在焊盘上涂敷助焊剂，并在基板上点一滴不干胶，用镊子将元器件粘放在预定位置上，先焊好一脚，再焊另一引脚。

在焊装微型钽电解电容器时，要先焊好正极，再焊负极，以免损坏电容器。

(2)微型集成电路和晶体管的焊接焊接QFP封装(矩形四边都有电极引脚的微型集成电路封装形式)集成芯片的手法如图3—18所示。

在焊接QFP封装集成芯片时，应先把芯片放在预定的位置上，用少量焊锡焊住芯片角上的3个引脚，如图3．18a所示，使芯片准确地固定，然后给其他引脚涂上助焊剂，逐一焊牢引脚，如图3—18b所示。

若焊接时引脚问不慎发生焊锡粘连现象，则可在粘连处涂少许助焊剂，再用烙铁尖轻轻地沿引脚向外刮抹，如图3一18c所示。

“拖焊”是焊接集成电路的好办法。

就是采用H形烙铁头，沿着芯片的引脚，把烙铁头快速拖曳，如图3—18d所示。

这种方法是有经验技术工人常用的方法，如不熟练极易造成虚焊或焊锡粘连。

焊接sOT封装晶体管或s0、s0L封装的集成电路与焊接QFP封装集成芯片相似，应先焊住两个对角，然后给其他引脚均匀涂上助焊剂，逐一将引脚焊牢。

电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求。

2引用标准下列文件中的有关条款通过引用而成为本规范的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨试用其最新版本的可能性。

凡未注日期或版次引用文件，其最新版本适用于本规范。

HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员。

3.1.2环境温度要求：20℃-30℃。

3.1.3相对湿度要求：30%-75%。

3.1.4照明光照度要求：工作台面不低于500lx。

3.1.5工作场地应无灰尘，及时清除杂物（如污、油脂、导线头、绝缘体碎屑等）工作区域不得洒水。

3.2安装前准备3.2.1把安装所用的器材备齐，并放在适当位置，以便使用；3.2.2所有工具可正常使用，无油脂，按下列要求检查工具：切割工具刃口锋利，能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好。

3.2.3按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量。

3.2.4凡油封的零件或部件，在安装前均应进行清洗除油，并防止已除过的零件再次糟受污染。

4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量。

4.1.2元器件引线按下列要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线，除去引线上的氧化层。

有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明（CDD）放大镜检验元器件引线清洁质量。

可编辑修改精选全文完整版迪美光电电路板焊接标准概括---A手插器件焊接工艺标准一．没有引脚的PTH/ VIAS（通孔或过锡孔）标准的（1）孔内完整充满焊料。

焊盘表面显示优秀的湿润。

（2）没有可见的焊接缺点。

可接受的（1）焊锡湿润孔内壁与焊盘表面。

（2）直径小于等于的孔一定充满焊料。

（3）直径大于的孔没有必需充满焊料但整个孔内表面和上表面一定有焊锡湿润。

不行接受的（1）部分或整个孔内表面和上表面没有焊料湿润。

（2）孔内表面和焊盘没有湿润。

在两面焊料流动不连续。

二．直线形导线1、最小焊锡敷层（少锡）标准的（1）焊点圆滑、光亮体现羽翼状薄边，显示出优秀的流动和湿润。

（2）导线轮廓可见。

可接受的（1）焊锡的最大凹陷为板厚（W）的 25%，只需在引脚与焊盘表面仍体现出优秀的浸润。

不行接受的（1）焊料凹陷超出板厚（ W）的 25%。

（2）焊接表现为由焊锡不足惹起的没有充满孔和/ 或焊盘没有完整湿润。

2、最大焊锡敷层（多锡）标准的（1）焊点圆滑、光亮体现羽翼状薄边，显示出优秀的流动和湿润。

（2）引脚轮廓可见。

可接受的（1）在导体与终端之间多锡，但仍旧湿润且联合成一个凹形焊接带。

（2）引脚轮廓可见。

不行接受的（1）在导体与终端焊盘之间形成了一个多锡的凸形焊接带。

（2）引脚轮廓不行见。

3、曲折半径焊接标准的（1）焊接带体现凹形，而且没有延长到元件引脚形成的曲折半径处。

可接受的（1）焊料没有高出焊盘地区且焊接带体现凹形。

（2）焊想到元件本体之间的距离不得小于一个引脚的直径。

不行接受的（1）焊料高出焊接地区而且焊接带不体现凹形。

（2）焊想到元件本体之间的距离小于一个引脚的直径。

4、弯月型焊接标准的（1）焊接带体现出凹形而且弯月型部分没有延长进焊猜中。

可接受的（1）元件弯月型部分能够插入焊接联合处（元件面），只需在元件和周边焊接接合处没有裂缝。

不行接受的（1）元件半月型部分进入焊接接合处，在元件本体与周边焊接接合处有破碎的迹象。

波峰焊的工艺流程
波峰焊是一种常用的电子元器件焊接工艺，它能够有效地提高焊接质量和效率。

下面将详细介绍波峰焊的工艺流程。

首先，准备工作。

在进行波峰焊之前，需要准备好焊接设备、焊锡丝、PCB板和需要焊接的元器件。

确保焊接设备的工作状态良好，焊锡丝的质量符合要求，PCB板的表面清洁平整，元器件的引脚整齐无损。

接下来，进行PCB板的预处理。

在进行波峰焊之前，需要对PCB板进行预处理，包括清洗、酸洗、去油等步骤。

清洗可以去除表面的污垢和氧化物，酸洗可以去除氧化层，去油可以提高焊接的粘附性。

这些步骤能够保证焊接的质量和可靠性。

然后，进行元器件的安装。

在PCB板预处理完成后，需要将元器件按照设计要求安装到PCB板上。

这个过程需要注意元器件的方向、位置和间距，确保安装的准确性和稳固性。

接着，进行波峰焊的操作。

将已经安装好元器件的PCB板放置在波峰焊设备上，调整焊接参数，包括焊接温度、焊接速度和波峰
高度等。

然后启动波峰焊设备，让焊锡丝在波峰的作用下涂覆在PCB板的焊盘上，完成焊接过程。

最后，进行焊后处理。

焊接完成后，需要对焊接点进行检查和清洁。

检查焊接点的质量和外观，确保没有虚焊、短路和焊锡溢出等问题。

清洁焊接点和周围的区域，去除焊接过程中产生的焊渣和污垢。

总结，波峰焊的工艺流程包括准备工作、PCB板的预处理、元器件的安装、波峰焊的操作和焊后处理。

通过严格按照工艺流程进行操作，可以保证波峰焊的质量和可靠性，提高生产效率，降低生产成本。

再流焊的工艺流程再流焊是一种常见的电子元器件焊接工艺，主要用于表面贴装技术（SMT）中焊接电子元器件至PCB板上。

再流焊工艺流程主要包括准备工作、预热、再流焊、冷却和清洗等步骤。

下面将详细介绍再流焊的工艺流程。

一、准备工作在进行再流焊之前，首先需要进行准备工作。

这包括准备再流焊设备，检查设备的工作状态和焊接工艺参数是否符合要求。

同时，需要准备好焊接所需的PCB板和电子元器件，确保它们的质量和准确性。

另外，还需要准备好焊接所需的焊料和助焊剂等材料。

二、预热在进行再流焊之前，需要对PCB板和电子元器件进行预热处理。

预热的目的是为了去除表面的水分和挥发性物质，以及减少焊接温度对元器件的影响。

预热温度和时间需要根据具体的元器件和PCB板的要求来确定，一般在150-200摄氏度的温度下进行预热，时间约为3-5分钟。

三、再流焊再流焊是整个工艺流程的核心步骤。

在再流焊过程中，首先需要将预热好的PCB板和电子元器件放置在再流焊设备的焊接区域。

然后，通过再流焊设备的加热系统，将焊料加热至液态状态，使其在PCB板和元器件之间形成可靠的焊接连接。

再流焊温度和时间需要根据具体的焊料和元器件要求来确定，一般在220-250摄氏度的温度下进行再流焊，时间约为20-30秒。

四、冷却再流焊完成后，需要对焊接好的PCB板和电子元器件进行冷却处理。

冷却的目的是为了使焊接点快速凝固，确保焊接质量。

一般可以通过再流焊设备的冷却系统或者自然冷却的方式进行处理。

冷却时间约为1-2分钟。

五、清洗最后一步是对焊接好的PCB板和电子元器件进行清洗处理。

清洗的目的是为了去除焊接过程中产生的焊渣和助焊剂等残留物，以及保持焊接表面的清洁。

清洗可以采用化学清洗或者超声波清洗的方式进行，确保清洗后的PCB板和元器件表面干净无污染。

通过以上几个步骤，再流焊工艺流程就完成了。

再流焊工艺流程是一种成熟的焊接工艺，能够实现高效、稳定和可靠的焊接效果，广泛应用于电子制造行业中。

pcb 选择焊工艺原理PCB选择焊工艺原理概述PCB（Printed Circuit Board）是电子元器件的支撑体，也是电子产品的重要组成部分。

在PCB的制造过程中，焊接工艺是至关重要的一环。

选择合适的焊接工艺可以确保电子元器件与PCB板之间的可靠连接，提高产品质量和可靠性。

本文将介绍PCB选择焊工艺的原理及相关要点。

一、焊接工艺的分类常见的焊接工艺主要包括手工焊接、波峰焊接和回流焊接三种。

1. 手工焊接手工焊接是最基础的焊接方式，通过人工操作将焊锡线与电子元器件引脚或PCB板进行焊接。

手工焊接工艺简单易行，适用于小批量、低要求的产品制造。

然而，手工焊接容易出现焊错、漏焊和过度焊接等问题，需要高度依赖操作人员的经验和技术水平。

2. 波峰焊接波峰焊接是将PCB板放置在焊接机器的传输线上，通过激活焊锡浸泡在PCB板上，达到焊接的目的。

波峰焊接工艺可以高效地焊接大批量的PCB板，具有焊接速度快、一次性完成多个焊接点等优点。

然而，波峰焊接的局限性在于焊接点的位置和间距必须符合特定的要求，不适用于焊接较小尺寸的电子元器件。

3. 回流焊接回流焊接是目前最常用的焊接工艺之一，通过将PCB板放置在回流焊炉中进行加热，使焊膏熔化并与焊接点实现连接。

回流焊接工艺适用于焊接各种类型和尺寸的电子元器件，且焊接结果稳定可靠。

回流焊接还可以通过调节加热温度和时间来控制焊接质量，适应不同的PCB板和焊接要求。

二、选择焊接工艺的原则在选择焊接工艺时，需要根据产品的特性、需求和要求来进行综合考虑。

1. 产品特性不同类型的产品对焊接工艺的要求有所不同。

例如，对于需要高度精密的电子元器件，回流焊接是首选，因为它可以实现精确的焊接、避免对元器件造成热损伤。

而对于一些大型、简单的电子产品，波峰焊接可能更适合，因为它可以高效地完成大批量的焊接。

2. 需求和要求焊接工艺的选择还要考虑到产品的需求和要求。

例如，对于一些需要防水性能的产品，回流焊接可能更合适，因为焊接过程中可以控制焊接温度和时间，避免因高温而导致元器件受损。

烙铁焊接工艺烙铁焊接工艺是一种常用的电子元器件连接方式，广泛应用于电子制造、通信、汽车制造等领域。

本文将介绍烙铁焊接的原理、工艺流程、注意事项以及未来发展趋势。

一、烙铁焊接的原理烙铁焊接是利用热能将焊料加热熔化，通过热传导使焊料与焊接材料接触并冷却固化的连接方法。

烙铁是焊接工具，通过电热元件加热铁头，使其达到一定温度，然后将焊料涂敷在焊接材料上，通过热传导完成焊接。

二、烙铁焊接的工艺流程烙铁焊接的工艺流程一般包括以下几个步骤：1. 准备工作：包括选择合适的烙铁、焊料和焊接材料，准备好所需的辅助工具和设备。

2. 清洁表面：将要焊接的材料表面清洁干净，以确保焊接效果。

3. 加热烙铁：将烙铁接通电源，加热至适宜的温度，一般为200-300摄氏度。

4. 涂敷焊料：将焊料涂敷在要焊接的材料上，可以是焊锡丝、焊锡膏等。

5. 焊接连接：将加热的烙铁头与焊料接触到焊接材料上，保持一定的时间，使焊料熔化并与焊接材料接触。

6. 冷却固化：待焊料与焊接材料接触后，冷却固化形成稳定的焊点。

三、烙铁焊接的注意事项在进行烙铁焊接时，需要注意以下几个方面：1. 温度控制：烙铁的温度要适宜，过高或过低都会影响焊接效果，甚至损坏焊接材料。

2. 焊料选择：根据不同的焊接需求选择合适的焊料，如焊锡丝适用于大面积焊接，焊锡膏适用于小面积焊接。

3. 焊接材料选择：根据焊接材料的特性选择合适的焊接工艺和焊接参数。

4. 焊接环境：保持焊接环境干燥、清洁，避免灰尘、油污等影响焊接质量。

5. 注意安全：使用烙铁时要注意避免烫伤，焊接过程中需注意防止产生有害气体。

四、烙铁焊接的未来发展趋势随着电子行业的快速发展，烙铁焊接工艺也在不断演进和改进。

未来烙铁焊接可能会出现以下趋势：1. 自动化：烙铁焊接工艺将更加自动化，减少人工操作，提高生产效率和质量。

2. 无铅焊接：随着环保意识的提高，无铅焊料将逐渐取代传统的铅锡焊料，以减少对环境的污染。

3. 高温焊接：随着电子元器件的尺寸不断减小，焊接需要更高的温度和更精确的控制，以确保焊点的质量。

键合工艺技术键合工艺技术是一种在电子元器件制造过程中常见的技术，它主要指的是将芯片与基板之间进行金线或其他导电物质的焊接，完成电子元器件的连接。

键合工艺技术在电子行业中被广泛应用，尤其是在集成电路制造中。

键合工艺技术的主要步骤包括芯片放置、粘合、焊接和切割等。

首先，将芯片放置在基板上，并使用粘合剂进行固定。

接下来，通过焊接技术将芯片与基板之间的金线或其他导电物质连接起来。

最后，使用切割工具将芯片与基板分开，形成独立的电子元器件。

键合工艺技术的重要性主要体现在以下几个方面。

首先，它能够实现芯片与基板之间的可靠连接，确保电子元器件的正常工作。

其次，键合工艺技术能够提高元器件的封装密度，实现更小型化、更高性能的电子产品。

另外，键合工艺技术还能够提高元器件的可靠性和耐用性，延长其使用寿命。

在实际应用中，键合工艺技术有多种方法。

常见的方法有焊线键合和球栅键合等。

焊线键合是指使用金线将芯片与基板之间进行连接，常用于传统的芯片封装工艺中。

球栅键合是一种先进的键合技术，它通过将芯片与基板之间的连接点涂上金属球，然后使用热压力将球与基板焊接，实现连接。

球栅键合具有高可靠性、高密度的特点，逐渐成为集成电路制造中主流的键合工艺技术。

随着电子行业的不断发展，键合工艺技术也在不断创新和改进。

目前，一些新兴的键合技术已经被提出，并在实际应用中得到验证。

例如，无线键合技术可以实现无线信号的传输，提高元器件的可靠性和稳定性。

激光键合技术可以实现高精度焊接，提高生产效率和产品质量。

总之，键合工艺技术是电子元器件制造过程中至关重要的一环。

它能够实现芯片与基板之间的可靠连接，提高电子产品的性能和可靠性。

随着电子行业的发展，键合工艺技术也在不断创新和改进，为电子产品的发展提供了强大的支持。

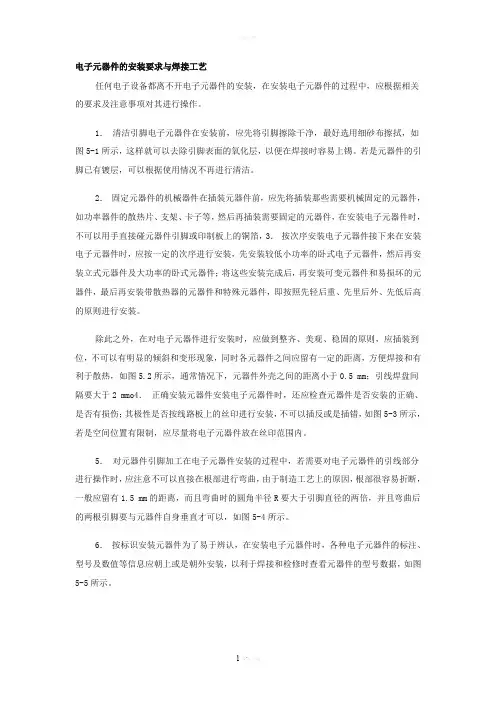

电子元器件的安装要求与焊接工艺任何电子设备都离不开电子元器件的安装，在安装电子元器件的过程中，应根据相关的要求及注意事项对其进行操作。

1．清洁引脚电子元器件在安装前，应先将引脚擦除干净，最好选用细砂布擦拭，如图5-1所示，这样就可以去除引脚表面的氧化层，以便在焊接时容易上锡。

若是元器件的引脚已有镀层，可以根据使用情况不再进行清洁。

2．固定元器件的机械器件在插装元器件前，应先将插装那些需要机械固定的元器件，如功率器件的散热片、支架、卡子等，然后再插装需要固定的元器件，在安装电子元器件时，不可以用手直接碰元器件引脚或印制板上的铜箔，3．按次序安装电子元器件接下来在安装电子元器件时，应按一定的次序进行安装，先安装较低小功率的卧式电子元器件，然后再安装立式元器件及大功率的卧式元器件；将这些安装完成后，再安装可变元器件和易损坏的元器件，最后再安装带散热器的元器件和特殊元器件，即按照先轻后重、先里后外、先低后高的原则进行安装。

除此之外，在对电子元器件进行安装时，应做到整齐、美观、稳固的原则，应插装到位，不可以有明显的倾斜和变形现象，同时各元器件之间应留有一定的距离，方便焊接和有利于散热，如图5.2所示，通常情况下，元器件外壳之间的距离小于0.5 mm；引线焊盘间隔要大于2 mmo4．正确安装元器件安装电子元器件时，还应检查元器件是否安装的正确、是否有损伤；其极性是否按线路板上的丝印进行安装，不可以插反或是插错，如图5-3所示，若是空间位置有限制，应尽量将电子元器件放在丝印范围内。

5．对元器件引脚加工在电子元器件安装的过程中，若需要对电子元器件的引线部分进行操作时，应注意不可以直接在根部进行弯曲，由于制造工艺上的原因，根部很容易折断，一般应留有1.5 mm的距离，而且弯曲时的圆角半径R要大于引脚直径的两倍，并且弯曲后的两根引脚要与元器件自身垂直才可以，如图5-4所示。

6．按标识安装元器件为了易于辨认，在安装电子元器件时，各种电子元器件的标注、型号及数值等信息应朝上或是朝外安装，以利于焊接和检修时查看元器件的型号数据，如图5-5所示。
