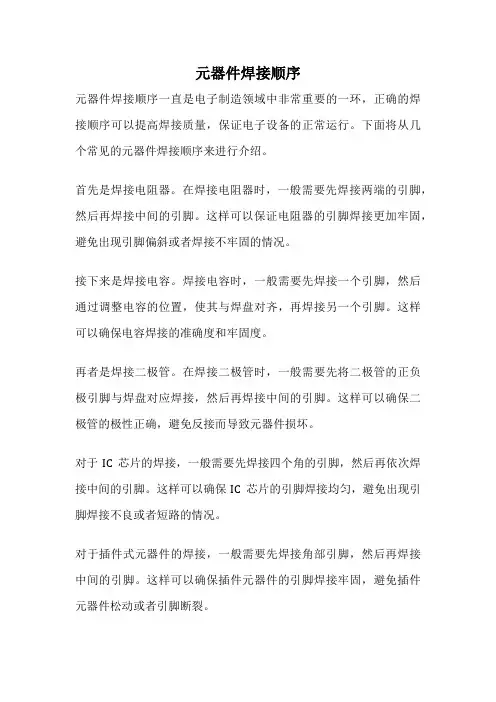

元器件焊接顺序
元器件焊接顺序一直是电子制造领域中非常重要的一环，正确的焊接顺序可以提高焊接质量，保证电子设备的正常运行。
下面将从几个常见的元器件焊接顺序来进行介绍。
首先是焊接电阻器。
在焊接电阻器时，一般需要先焊接两端的引脚，然后再焊接中间的引脚。
这样可以保证电阻器的引脚焊接更加牢固，避免出现引脚偏斜或者焊接不牢固的情况。
接下来是焊接电容。
焊接电容时，一般需要先焊接一个引脚，然后通过调整电容的位置，使其与焊盘对齐，再焊接另一个引脚。
这样可以确保电容焊接的准确度和牢固度。
再者是焊接二极管。
在焊接二极管时，一般需要先将二极管的正负极引脚与焊盘对应焊接，然后再焊接中间的引脚。
这样可以确保二极管的极性正确，避免反接而导致元器件损坏。
对于IC芯片的焊接，一般需要先焊接四个角的引脚，然后再依次焊接中间的引脚。
这样可以确保IC芯片的引脚焊接均匀，避免出现引脚焊接不良或者短路的情况。
对于插件式元器件的焊接，一般需要先焊接角部引脚，然后再焊接中间的引脚。
这样可以确保插件元器件的引脚焊接牢固，避免插件元器件松动或者引脚断裂。
总的来说，无论是焊接电阻器、电容、二极管、IC芯片还是插件式元器件，焊接顺序都是先焊接外围引脚，再焊接中间引脚的原则。
这样可以确保焊接质量和焊接效率，保证电子设备的正常运行。
在实际焊接过程中，还需注意控制好焊接温度和焊接时间，避免过热或过烫而导致元器件损坏。
希望以上介绍对大家在元器件焊接方面有所帮助。
电路焊接基础知识一、电路焊接概述电路焊接是指将电子元件通过焊接技术连接起来，形成一个完整的电路系统。
在电子制造业中，焊接技术被广泛应用于各种电子产品的生产中。
电路焊接技术的好坏直接影响到整个产品的质量和性能。
二、常见的电路焊接方法1. 手工焊接：手工焊接是一种传统的、基础的、简单易学的焊接方法。
它适用于小批量生产和维修等场合。
手工焊接需要使用手持式或台式烙铁进行操作。
2. 自动化焊接：自动化焊接是指使用自动化设备进行大规模生产和制造。
这种方法通常需要使用专业设备和机器人等自动化设备。
3. 表面贴装技术：表面贴装技术是指将元器件直接粘贴在印刷板上，并通过热风或红外线等方式进行连接。
这种方法可以提高生产效率，减少空间占用。
三、常见的电路元器件1. 电阻：电阻是指对电流流动有一定阻碍作用的元器件，其单位为欧姆（Ω）。
在电路中通常用来限制电流、调节电压、分压等。
2. 电容：电容是指能够存储电荷的元器件。
在电路中通常用来滤波、稳压、调整频率等。
3. 二极管：二极管是一种具有单向导电性的元器件，其主要作用是将交流信号转化为直流信号。
在电路中通常用于整流、限幅等。
4. 晶体管：晶体管是一种半导体器件，其主要作用是放大和控制电流。
在电路中通常用于放大、开关等。
四、焊接技术1. 焊接设备：焊接设备包括烙铁、焊锡线、吸锡器等工具。
选择合适的设备可以提高焊接效率和质量。
2. 焊接材料：焊接材料包括焊锡丝、助焊剂等。
选择合适的材料可以提高焊点强度和耐腐蚀性。
3. 焊接方法：不同的元器件需要使用不同的焊接方法。
例如，通过手工焊接连接较小的元器件，而通过自动化设备连接较大的元器件。
4. 焊点质量检测：为了确保焊接质量，需要对焊点进行质量检测。
常见的检测方法包括目视检查、拉力测试、X射线检测等。
五、常见问题及解决方法1. 焊接过程中出现烟雾：可能是焊锡丝过期或使用的温度过高，需要更换或调整温度。
2. 焊点出现裂纹：可能是焊接时间过长或使用的助焊剂不合适，需要调整焊接时间或更换助焊剂。

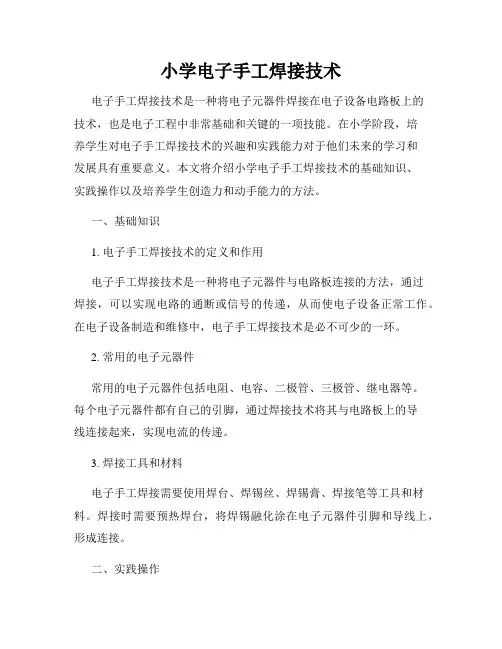

小学电子手工焊接技术电子手工焊接技术是一种将电子元器件焊接在电子设备电路板上的技术，也是电子工程中非常基础和关键的一项技能。
在小学阶段，培养学生对电子手工焊接技术的兴趣和实践能力对于他们未来的学习和发展具有重要意义。
本文将介绍小学电子手工焊接技术的基础知识、实践操作以及培养学生创造力和动手能力的方法。
一、基础知识1. 电子手工焊接技术的定义和作用电子手工焊接技术是一种将电子元器件与电路板连接的方法，通过焊接，可以实现电路的通断或信号的传递，从而使电子设备正常工作。
在电子设备制造和维修中，电子手工焊接技术是必不可少的一环。
2. 常用的电子元器件常用的电子元器件包括电阻、电容、二极管、三极管、继电器等。
每个电子元器件都有自己的引脚，通过焊接技术将其与电路板上的导线连接起来，实现电流的传递。
3. 焊接工具和材料电子手工焊接需要使用焊台、焊锡丝、焊锡膏、焊接笔等工具和材料。
焊接时需要预热焊台，将焊锡融化涂在电子元器件引脚和导线上，形成连接。
二、实践操作1. 安全注意事项在进行电子手工焊接实验时，要注意安全。
学生应该戴上护目镜，避免焊接时火花对眼睛造成伤害。
同时，使用焊接笔时要小心烫伤，保持焊台周围清洁，防止火灾发生。
2. 焊接实验步骤（1）准备工作：整理好实验器材和材料，确保焊台通电正常。
（2）焊接前准备：调整焊台温度适宜，在焊接笔上涂抹适量焊锡膏。
（3）焊接电阻实验：将电阻的两个引脚与电路板上的导线对应位置相接，用焊接笔将焊锡融化涂抹在引脚和导线上，待焊锡凝固后，用测试笔检测焊接是否良好。
（4）焊接电容实验：将电容的两个引脚与电路板上的导线对应位置相接，用焊接笔将焊锡融化涂抹在引脚和导线上，待焊锡凝固后，用测试笔检测焊接是否良好。
三、培养学生创造力和动手能力的方法1. 设计小型电子产品鼓励学生动手制作一些小型的电子产品，例如LED灯、电子钟等。
让学生从零开始设计，并进行手工焊接制作。
这样的实践经验将培养学生的创造力和动手能力。

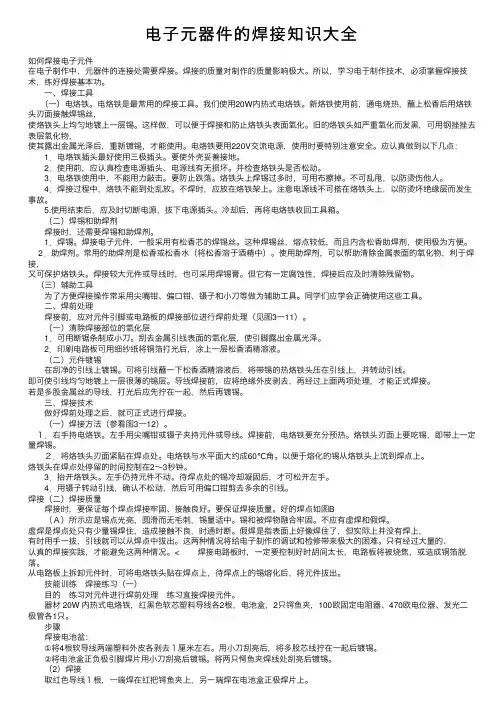

电⼦元器件的焊接知识⼤全如何焊接电⼦元件在电⼦制作中，元器件的连接处需要焊接。
焊接的质量对制作的质量影响极⼤。
所以，学习电于制作技术，必须掌握焊接技术，练好焊接基本功。
⼀、焊接⼯具（⼀）电烙铁。
电烙铁是最常⽤的焊接⼯具。
我们使⽤20W内热式电烙铁。
新烙铁使⽤前，通电烧热，蘸上松⾹后⽤烙铁头刃⾯接触焊锡丝，使烙铁头上均匀地镀上⼀层锡。
这样做，可以便于焊接和防⽌烙铁头表⾯氧化。
旧的烙铁头如严重氧化⽽发⿊，可⽤钢挫挫去表层氧化物，使其露出⾦属光泽后，重新镀锡，才能使⽤。
电烙铁要⽤220V交流电源，使⽤时要特别注意安全。
应认真做到以下⼏点： 1．电烙铁插头最好使⽤三极插头。
要使外壳妥善接地。
2．使⽤前，应认真检查电源插头、电源线有⽆损坏。
并检查烙铁头是否松动。
3．电烙铁使⽤中，不能⽤⼒敲击。
要防⽌跌落。
烙铁头上焊锡过多时，可⽤布擦掉。
不可乱甩，以防烫伤他⼈。
4．焊接过程中，烙铁不能到处乱放。
不焊时，应放在烙铁架上。
注意电源线不可搭在烙铁头上，以防烫坏绝缘层⽽发⽣事故。
5.使⽤结束后，应及时切断电源，拔下电源插头。
冷却后，再将电烙铁收回⼯具箱。
（⼆）焊锡和助焊剂 焊接时，还需要焊锡和助焊剂。
1．焊锡。
焊接电⼦元件，⼀般采⽤有松⾹芯的焊锡丝。
这种焊锡丝，熔点较低，⽽且内含松⾹助焊剂，使⽤极为⽅便。
2．助焊剂。
常⽤的助焊剂是松⾹或松⾹⽔（将松⾹溶于酒精中）。
使⽤助焊剂，可以帮助清除⾦属表⾯的氧化物，利于焊接，⼜可保护烙铁头。
焊接较⼤元件或导线时，也可采⽤焊锡膏。
但它有⼀定腐蚀性，焊接后应及时清除残留物。
（三）辅助⼯具 为了⽅便焊接操作常采⽤尖嘴钳、偏⼝钳、镊⼦和⼩⼑等做为辅助⼯具。
同学们应学会正确使⽤这些⼯具。
⼆、焊前处理 焊接前，应对元件引脚或电路板的焊接部位进⾏焊前处理（见图3⼀11）。
（⼀）清除焊接部位的氧化层 1．可⽤断锯条制成⼩⼑。
刮去⾦属引线表⾯的氧化层，使引脚露出⾦属光泽。
2．印刷电路板可⽤细纱纸将铜箔打光后，涂上⼀层松⾹酒精溶液。
SMT焊接知识
简介
表面贴装技术（Surface Mount Technology，简称SMT）是一种电子元器件安装技术，广泛应用于电子制造行业。
本文将介绍SMT焊接的基本知识，包括原理、应用和注意事项。
原理
SMT焊接是通过将电子元器件直接焊接在印刷电路板（PCB）的表面，而不是通过插针等传统方式连接。
它采用了预先制作好的焊接点（也称为焊盘）来连接元器件和PCB上的引线。
这种焊接方式提供了更高的组装密度和更好的电气性能。
应用
SMT焊接广泛应用于各种电子设备的制造中。
它可以用于焊接不同类型的元器件，如芯片、电阻、电容、二极管等。
由于其高效、高可靠性和节约空间的特点，SMT焊接已成为电子制造中的主要技术。
注意事项
在进行SMT焊接时，有几个注意事项需要考虑：
1. 温度控制：SMT焊接通常需要高温进行，因此要确保使用合适的焊接温度和时间，以避免元器件损坏或焊接不良。
2. 印刷电路板设计：良好的PCB设计对SMT焊接至关重要。
确保焊盘和元器件的布局合理，以便实现良好的焊接效果。
3. 元器件选择：在SMT焊接中，不同类型的元器件可能需要不同的焊接方法和参数。
正确选择合适的元器件对焊接质量和性能至关重要。
以上是关于SMT焊接的基本知识的简要介绍。
了解和掌握这些知识将有助于您在电子制造过程中更好地应用SMT焊接技术。
_注意：本文所述内容仅供参考，具体操作请遵循相关规定和标准。
_。
电路焊接基础知识一、导言电路焊接是电子技术领域中非常基础的技能之一，它涉及到电子元器件的连接和固定。
准确、可靠的焊接技术可以保证电路的正常工作。
本文将详细介绍电路焊接的基础知识，包括焊接工具、焊接技术和常见问题及解决方法。
二、焊接工具为了进行电路焊接，以下是一些常用的焊接工具： 1. 焊接台：用于固定焊接工件，通常带有夹持装置和可调节温度的烙铁支架。
2. 烙铁：用于加热和熔化焊锡的工具，通常有不同功率和头部形状的选择。
3. 锡线：焊接时所需的焊料，有不同直径和成分的选择。
4. 钳子：用于固定焊锡、修剪导线和清洁焊点的工具。
5. 吸锡器：用于吸取多余的焊锡的工具，有效清除焊点上的不良连接。
三、焊接技术正确的焊接技术是确保焊点可靠连接的关键。
以下是几种常见的焊接技术： 1. 准备工作： - 清洁焊点：使用研磨工具或酒精清洁焊点和焊锡，去除氧化层和污垢。
- 预热焊接台：在开始焊接前，将焊接台预热至适当温度，以提高焊接效果。
2. 烙铁温度控制： - 选择适当的烙铁温度以确保焊锡可以熔化，但又不会加热过度。
- 对于不同大小和类型的焊接任务，选择相应的烙铁头部形状和功率。
3. 焊料使用： - 使用适当直径和成分的焊锡线，根据焊接任务的要求选择合适的焊料。
- 合理使用焊锡，不要过多或过少，以免影响焊点的质量。
4. 焊接操作： - 将焊锡预热至适当温度后，将其与焊点接触，确保焊料均匀涂布在焊点上。
- 不要在焊接过程中过度移动焊铁，以免导致焊接质量下降。
- 通过观察焊料是否充分润湿焊点，验证焊接是否成功。
四、常见问题及解决方法在电路焊接过程中，可能遇到一些常见的问题。
以下是几个常见问题及相应的解决方法： 1. 冷焊：焊接点没有充分润湿焊点，导致焊接不牢固。
解决方法：检查焊铁温度是否足够高，焊锡是否均匀涂布在焊点上。
2. 鼓泡：焊接点出现气泡，造成焊接不牢固。
解决方法：预热焊点以去除可能存在的水分，焊接时避免太快加热焊料。

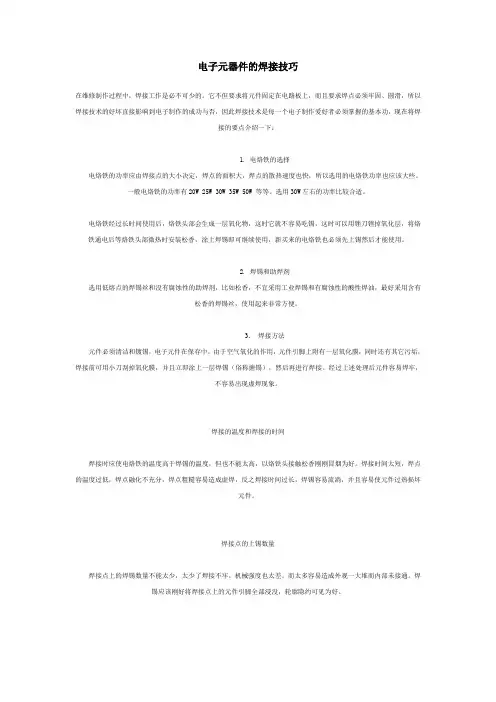

电子元器件的焊接技巧在维修制作过程中，焊接工作是必不可少的。
它不但要求将元件固定在电路板上，而且要求焊点必须牢固、圆滑，所以焊接技术的好坏直接影响到电子制作的成功与否，因此焊接技术是每一个电子制作爱好者必须掌握的基本功，现在将焊接的要点介绍一下：1. 电烙铁的选择电烙铁的功率应由焊接点的大小决定，焊点的面积大，焊点的散热速度也快，所以选用的电烙铁功率也应该大些。
一般电烙铁的功率有20W 25W 30W 35W 50W 等等。
选用30W左右的功率比较合适。
电烙铁经过长时间使用后，烙铁头部会生成一层氧化物，这时它就不容易吃锡，这时可以用锉刀锉掉氧化层，将烙铁通电后等烙铁头部微热时安装松香，涂上焊锡即可继续使用，新买来的电烙铁也必须先上锡然后才能使用。
2. 焊锡和助焊剂选用低熔点的焊锡丝和没有腐蚀性的助焊剂，比如松香，不宜采用工业焊锡和有腐蚀性的酸性焊油，最好采用含有松香的焊锡丝，使用起来非常方便。
3．焊接方法元件必须清洁和镀锡，电子元件在保存中，由于空气氧化的作用，元件引脚上附有一层氧化膜，同时还有其它污垢，焊接前可用小刀刮掉氧化膜，并且立即涂上一层焊锡（俗称搪锡），然后再进行焊接。
经过上述处理后元件容易焊牢，不容易出现虚焊现象。
焊接的温度和焊接的时间焊接时应使电烙铁的温度高于焊锡的温度，但也不能太高，以烙铁头接触松香刚刚冒烟为好。
焊接时间太短，焊点的温度过低，焊点融化不充分，焊点粗糙容易造成虚焊，反之焊接时间过长，焊锡容易流淌，并且容易使元件过热损坏元件。
焊接点的上锡数量焊接点上的焊锡数量不能太少，太少了焊接不牢，机械强度也太差。
而太多容易造成外观一大堆而内部未接通。
焊锡应该刚好将焊接点上的元件引脚全部浸没，轮廓隐约可见为好。
注意烙铁和焊接点的位置初学者在焊接时，一般将电烙铁在焊接处来回移动或者用力挤压，这种方法是错误的。
正确的方法是用电烙铁的搪锡面去接触焊接点，这样传热面积大，焊接速度快。
4.焊接后的检查焊接结束后必须检查有无漏焊、虚焊以及由于焊锡流淌造成的元件短路。
常用电子元器件及安装焊接基础知识1.1 电子元器件所有电路系统都是由电子元器件为主构成的，熟悉电子元器件的一些基本知识是非常必要的。
电子元器件分类通常分为电子元件、电子器件。
电子元件包含电阻器、电容器、电感器、变压器、继电器、传感器、开关、接插件与保险元件、石英晶体、电声元件等。
电子器件现在通常指半导体器件，分为分立器件与集成电路。
分立器件包含二极管、三极管、场效应管、晶闸管等；集成电路包含通用集成电路与专用集成电路，集成电路分类方法很多：1. 按制作工艺分类2. 按集成度分类3. 混合分类1.1.1 电阻器电阻器简称电阻，是电子电器设备中用得最多的基本元件之一，通常占元器件总数的30％以上。
在电路中要紧起分流、限流、分压、偏置、损耗功率等作用。
1.1.1.1 电阻器的分类电阻器的种类繁多，形状各异，功率也各有不一致。
分类方法见表1-1。
表1-1 电阻器的分类电阻器非线绕电阻器金属膜电阻器碳膜电阻器线绕电阻器敏感式电阻器（多为半导体材料）光敏电阻器热敏电阻器力敏电阻器磁敏电阻器气敏电阻器厚膜电阻网络电位器碳膜电位器金属膜电位器线绕电位器1.1.1.2 电阻器的要紧参数电阻的要紧参数有标称阻值、阻值误差、额定功率、最高工作温度、最高工作电压、静噪声电动势、温度特性、高频特性等，通常情况仅考虑前三项。
1.1.1.3 电阻器的型号命名法电阻器的型号通常由四部分构成，见表1-2。
表1-2 电阻器的型号命名方法1.1.1.4 电阻器的参数识别1. 单位电阻器在电路中常用“R”加数字表示，如：R1表示编号为1的电阻。
电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧。
2. 标称阻值为了使厂家生产时不致规格太多，又能够让使用者在一定的同意误差范围内选用需要的电阻值，故规定标称阻值系列，见表1-3。
表1-3 标称阻值系列3. 参数标注方法电阻的参数标注方法有3种，即直标法、数标法与色标法。
贴片电子元器件焊接技巧1.焊接设备的选择：选择适合焊接贴片电子元件的设备，通常有手动焊接烙铁、热风枪和回流焊机。
手动焊接烙铁适用于小批量和维修焊接，热风枪适用于中小批量生产，回流焊机适用于大批量生产。
2.温度的控制：贴片电子元器件焊接的温度很关键，过高的温度会导致焊点熔化不均匀或焊点损坏，而过低的温度则会导致焊点不牢固。
建议根据焊接材料和元器件封装类型选择合适的焊接温度。
3.焊接时间的掌握：焊接时间的掌握也非常重要。
如果焊接时间太长，会导致焊点过热，元器件烧坏；而焊接时间太短，焊点未熔化，连接不牢固。
所以要根据焊接材料和元器件封装类型合理控制焊接时间。
4.焊锡的选择：选择合适的焊锡是焊接质量的关键。
一般来说，选择符合贴片元器件封装规范的无铅焊锡。
焊锡应具有良好的润湿性，能够迅速覆盖焊垫和焊点，并且要容易熔化。
5.焊接前的准备工作：在焊接前，要保证焊接工作区域清洁整齐，没有灰尘和杂物。
可以使用酒精或电子专用清洁剂擦拭焊接区域和元器件封装，确保焊接质量。
6.焊接技巧：焊接时，要保持手稳定，焊接头和焊点尽量保持垂直，并且将焊接头和焊点尽量靠近，减少焊接时的距离。
使用适当的焊锡量，并用足够的热量将焊锡熔化，使其快速流动，润湿焊垫和焊点。
焊接后应及时检查焊点质量，确保焊接牢固。
7.防静电措施：对于静电敏感元器件，焊接时要采取防静电措施，如戴静电手环、使用抗静电垫等。
此外，静电敏感元器件还要避免手持和磨擦，以免产生静电引起元器件损坏。
8.针对不同封装的处理：不同的贴片元器件封装方式可能需要不同的焊接技巧。
例如，对于较小的封装元器件，可选择微型焊嘴和高倍率的显微镜进行焊接，以提高精度和放大焊接细节。
总之，贴片电子元器件的焊接需要掌握一定的技巧和经验。
通过选择合适的设备和材料，控制好温度和焊接时间，以及采取适当的焊接技巧，可以提高焊接质量和效率。
电子焊接基础知识一、焊接工具的认识1、烙铁烙铁分为内热式、外热式两大类。
一般由烙铁头、烙铁芯、外壳、手柄、插头组成。
公司内部主要采用内热式电烙铁、恒温电焊台、汽烙铁组成。
烙铁头分为：凿式及尖锥形两种。
烙铁功率有30W-100W不等。
焊接温度以350-400度为最佳。
2、热风拆焊台公司主要采用的是850B恒温热风拆焊台。
其通过电流可达3A，功率为270W。
热风拆焊台主要是利用发热电阻丝的枪芯吹出的热风来对元件进行焊接与摘取元件的工具。
若将热风拆焊台的温度调为200度左右，通过气流调至5档，可用来热缩线束套管。
3、3、常用工具的作用焊接需备镊子、尖嘴钳、剪刀、斜口钳、剥线钳、吸锡器各一把。
镊子用来夹取细小元器件，尖嘴钳对少量器件管脚进行成形，剪刀可来去除贴片器件的外包装，斜口钳可修剪焊接后的元器件多余管脚，剥线钳可剥除导线外皮，吸锡器用来掏空被焊锡堵塞的焊孔。
二、焊接原料焊锡是一种易熔、质地柔软、延展性较大的银色金属，熔点为232摄氏度。
常用的焊锡丝规格：直径为8mm，含锡量为63%，含铅量37%，之所以焊锡丝内含铅，是因为铅的熔点较低，并可增强器件与电路板的结合力。
铅是一种对人体有害金属，所以为环保起见，在焊接过程中，要带好口罩，保持室内通风，做好安全防范措施。
市面上也有无铅焊锡，因其成本较高，如条件允许，可采用无铅焊锡。
三、元器件的识别1、过孔的定义在线路板中，一条线路从板的一面跳到另一面，此时连接两条线的孔称为过孔。
区别于焊盘，过孔小且边缘没有助焊层的。
2、贴片与插装的区分所谓贴片，通俗的理解可为表面式安装，即将元器件焊接与电路板表层铜箔上的器件，称为贴片器件。
插装，也称直插。
即为透过电路板铜箔孔，将元器件焊于电路板背面的器件。
3、单片机单片机是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器集成到一块硅片上构成的一个小而完善的计算机系统。
单片机管脚多且密集，一般为四边形，少数为双列直插式。
