变压器零序过电流保护整定中零序电流反向问题的研究

二、变电所多台变压器的零序电流保护每台变压器都装有同样的零序电流保护，它是由电流元件和电压元件两部分组成。

正常时零序电流及零序电压很小，零序电流继电器及零序电压继电器皆不动作，不会发出跳闸脉冲。

发生接地故障时，出现零序电流及零序电压，当它们大于起动值后，零序电流继电器及零序电压继电器皆动作。

电流继电器起动后，常开触点闭合，起动时间继电器KT1。

时间继电器的瞬动触点闭合，给小母线A接通正电源，将正电源送至中性点不接地变压器的零序电流保护。

不接地的变压器零序电流保护的零序电流继电器不会动作，常闭触点闭合。

小母线A的正电源经零序电压继电器的常开触点、零序电流继电器的常闭触点起动有较短延时的时间继电器KT2经较短时限首先切除中性点不接地的变压器。

若接地故障消失，零序电流消失，则接地变压器的零序电流保护的零序电流继电器返回，保护复归。

若接地故障没有消失，接地点在接地变压器处，零序电流继电器不返回，时间继电器KT1一直在起动状态，经过较长的延时KT1跳开中性点接地的变压器。

零序电流保护的整定计算：动作电流：(1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合，所以(2)与中性点不接地变压器零序电压元件在灵敏度上相配合，以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。

设零序电压元件的动作电压为U dz.0，则U dz.0=3I0X0.T零序电流元件的动作电流为动作电压整定：按躲开正常运行时的最大不平衡零序电压进行整定。

根据经验，零序电压继电器的动作电压一般为5V。

当电压互感器的变比为nTV时，电压继电器的一次动作电压为U dz.0=5n TV变压器零序电流保护作为后备保护，其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。

即灵敏度校验：按保证远后备灵敏度满足要求进行校验返回第二节微机保护的硬件框图简介微机保护硬件示意框图如下图所示。

一、电压形成回路微机保护要从被保护的电力线路或设备的电流互感器、电压互感器或其他变换器上取得信息，但这些互感器的二次数值、输入范围对典型的微机电路却不适用，故需要降低和变换。

变压器零序电流保护整定计算公式一、介绍变压器是电力系统中的重要设备，它承担着电能的传输和分配任务。

在变压器运行过程中，零序电流保护起着非常重要的作用。

通过合理的整定计算公式，能够有效地保护变压器，防止因零序电流问题导致的设备损坏甚至事故发生。

本文将深入探讨变压器零序电流保护整定计算公式，并对其进行全面评估和详细阐述，以帮助读者更好地理解和运用这一重要的保护措施。

二、零序电流保护的重要性在电力系统中，零序电流是指电流的另一种形式，它代表了系统中存在的对称性故障，比如地线故障、对称性短路故障等。

变压器作为电力系统的重要组成部分，一旦发生零序电流问题，将会对系统稳定运行产生不利影响，甚至给设备造成严重损害。

合理设置零序电流保护的整定值就显得尤为重要。

三、零序电流保护整定计算公式的基本原理在变压器保护中，零序电流保护是一项常用的保护手段。

它的基本原理是通过测量各相零序电流，当出现故障时，保护装置能够根据预先设定的整定值，及时地采取保护动作，切断故障点，从而保护设备的安全运行。

而整定计算公式则是用来根据具体的情况，计算出合理的保护整定值。

一般来说，零序电流保护整定计算公式包括定时整定和电流整定两部分。

四、零序电流保护的整定计算公式1. 定时整定在变压器零序电流保护的定时整定中，常用的计算公式为：$t_{Th} = K \times \frac{L}{f} + T_d$其中，$t_{Th}$为定时整定值，$K$为系数，$L$为变压器对称故障电流，$f$为变压器额定频率，$T_d$为延时时间。

2. 电流整定在变压器零序电流保护的电流整定中，常用的计算公式为：$I_0 = K_u \times I_t$其中，$I_0$为电流整定值，$K_u$为系数，$I_t$为变压器零序电流。

五、个人观点和理解零序电流保护的整定计算公式是保护变压器安全运行的重要工具，它能够帮助我们根据实际情况，科学合理地设置保护参数，从而保证设备的安全性和可靠性。

10kV变配电站单相接地与零序过电流保护有关问题分析
10kV变配电站单相接地与零序过电流保护有关问题分析
微机保护装置有单相接地保护与零序过电流保护，单相接地保护又称为小电流接地选线。

单相接地保护与零序过电流保护是两种完全不同的保护。

1
倍。

1.2
序过电流保护。

2电源中性点不接地的供电系统单相接地小电流接地选线
2.1电源中性点不接地的供电系统单相接地保护可选用小电流接地选线装置。

二次电路设计时将所有零序电流互感器和Y/Y/△（开口三角形）型电压互感器的开口三角形电压接到小电流接地选线装置的测量端子上，就可以检测出是某一路线路发
生单相接地故障，然后进行报警或跳闸。

需要跳闸时还应将跳闸输出接到所需要跳闸的回路。

二次电路接线比较多。

2.2微机保护装置都有单相接地保护后，保护原理与小电流接地选线装置完全相同，不仅节省了一套设备，可以直接跳闸，二次电路接线也简化了许多。

3电源中性点不接地的供电系统单相接地保护的整定
3 3.2
4
随着10kV供电系统电网的不断扩大，对地电容电流也随之增加，发生单相接地故障后故障电流比较大，需要立即跳闸，为了提高单相接地故障后保护跳闸的可靠性，将电源中性点串联一个电阻后接地，发生单相接地故障后故障电流就成为对地短路电流。

此时零序电流互感器就可以感应出三相不平衡电流，发生单相接地故障后故障电流为对地短路电流。

零序过电流保护整定可以按照躲过三相不平衡电流来
整定。

单相接地保护动作的可靠性就可以提高。

正序、负序、零序电流的关系及保护对称分量法零序、正序、负序的理解与计算1、求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端箭头处。

注意B相只是平移不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量些时是箭头对箭头这个向量就是三相向量之和。

最后取此向量幅值的三分一。

这就是零序分量的幅值方向与此向量是一样的。

2、求正序分量：对原来三相向量图先作下面的处理，A相的不动B相逆时针转120度C相顺时针转120度因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一这就得到正序的A相用A相向量的幅值按相差120度的方法分别画出B、C 两相。

这就得出了正序分量。

3、求负序分量注意原向量图的处理方法与求正序时不一样。

A相的不动B相顺时针转120度C相逆时针转120度因此得到新的向量图。

下面的方法就与正序时一样了。

对电机回路来说是三相三线线制Ia+Ib+Ic=0三相不对称时也成立。

当Ia+Ib+Ic≠0时必有一相接地对地有有漏电流对三相四线制则为Ia+Ib+Ic+Io=0成立只要无漏电三相不对称时也成立因此零序电流通常作为漏电故障判断的参数。

负序电流则不同其主要应用于三相三线的电机回路在没有漏电的情况下即Ia+Ib+Ic=0三相不对称时也会产生负序电流负序电流常作为电机故障判断注意了Ia+Ib+Ic=0与三相对称不是一回事Ia+Ib+Ic=0时三相仍可能不对称。

注意了三相不平衡与零序电流不可混淆呀三相不平衡时不一定会有零序电流的同样有零序电流时三相仍可能为对称的。

这句话对吗?前面好几位把两者混淆了吧正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时把三相的不对称分量分解成对称分量正、负序及同向的零序分量。

只要是三相系统一般针对三相三线制的电机回路就能分解出上述三个分量有点象力的合成与分解但很多情况下某个分量的数值为零。

对于理想的电力系统由于三相对称因此负序和零序分量的数值都为零。

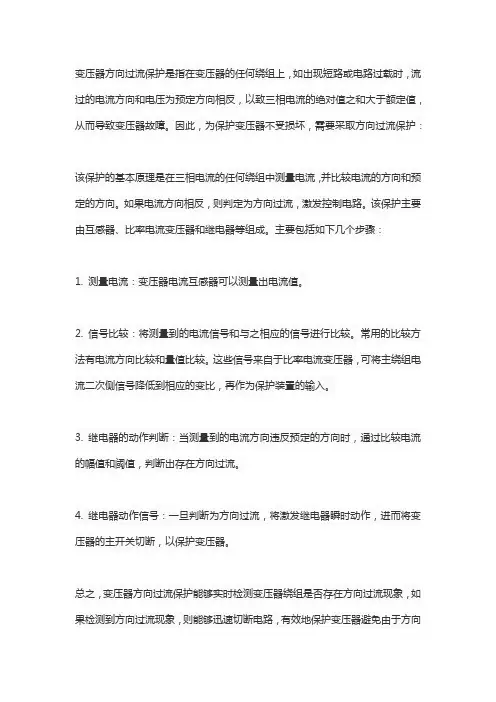

变压器方向过流保护是指在变压器的任何绕组上，如出现短路或电路过载时，流过的电流方向和电压为预定方向相反，以致三相电流的绝对值之和大于额定值，从而导致变压器故障。

因此，为保护变压器不受损坏，需要采取方向过流保护：
该保护的基本原理是在三相电流的任何绕组中测量电流，并比较电流的方向和预定的方向。

如果电流方向相反，则判定为方向过流，激发控制电路。

该保护主要由互感器、比率电流变压器和继电器等组成。

主要包括如下几个步骤：
1. 测量电流：变压器电流互感器可以测量出电流值。

2. 信号比较：将测量到的电流信号和与之相应的信号进行比较。

常用的比较方法有电流方向比较和量值比较。

这些信号来自于比率电流变压器，可将主绕组电流二次侧信号降低到相应的变比，再作为保护装置的输入。

3. 继电器的动作判断：当测量到的电流方向违反预定的方向时，通过比较电流的幅值和阈值，判断出存在方向过流。

4. 继电器动作信号：一旦判断为方向过流，将激发继电器瞬时动作，进而将变压器的主开关切断，以保护变压器。

总之，变压器方向过流保护能够实时检测变压器绕组是否存在方向过流现象，如果检测到方向过流现象，则能够迅速切断电路，有效地保护变压器避免由于方向
过流引起的故障风险和更严重的损害。

变压器保护整定中的零序电流保护配置要点在变压器保护整定中，零序电流保护是一项关键的配置要点。

零序电流是指正、负序电流和零序电流的矢量和。

它的存在可能意味着线路中存在故障或其他问题，因此保护系统需要能够准确地检测和识别零序电流，并采取适当的措施来解决问题。

本文将介绍一些重要的变压器保护整定中的零序电流保护配置要点。

1. 零序电流保护原理变压器保护系统中的零序电流保护是通过使用差动保护装置来实现的。

差动保护装置监测变压器两侧电流的差异，当存在零序电流时，差异将超过设定的阈值，触发保护系统采取相应的动作。

因此，正确配置差动保护装置是实现零序电流保护的关键。

2. 零序电流保护配置要点在变压器保护整定中，配置零序电流保护时需要考虑以下要点：a. 阈值的选择零序电流保护的阈值应根据变压器的额定容量和特性进行选择。

通常情况下，阈值设置在变压器额定容量的1-2%之间。

但在实际应用中，也需要根据具体情况进行调整。

b. 动作延时设置为了避免误动作和滤除瞬态零序电流，保护系统应该设置适当的动作延时。

动作延时的设置应该根据变压器的特性和负载情况进行调整，以确保保护系统的准确性和可靠性。

c. 灵敏度设置正确设置零序电流保护的灵敏度对于及时检测故障和准确识别零序电流至关重要。

灵敏度设置应根据变压器的特性和所需保护水平进行调整，以确保保护系统的可靠性和灵活性。

3. 零序电流保护的其他考虑因素除了以上的配置要点外，还有一些其他考虑因素应该被纳入变压器保护整定中的零序电流保护：a. 双重地锁定零序电流保护应采用双重地锁定，以确保保护系统在地故障发生时能够正确地动作。

b. 高阻抗接地系统的特殊配置在一些特殊情况下，变压器的中性点可能采用高阻抗接地系统。

此时，对零序电流保护的配置要求更为复杂，需要根据实际情况进行详细分析和设计。

4. 零序电流保护的实施与测试零序电流保护的实施和测试是保证其有效性和可靠性的重要环节。

在实施过程中，应确保电流传感器的正确安装和连接，保护装置的正确配置和设定。

变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。

本文就变压器的零序电流保护的一些特点进行介绍。

2零序电流互感器安装位置对保护的影响零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，本文不做讨论)。

下面按故障点的不同展开如下分析(见图1)：由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序电流保护只能对变压器高压侧与低压侧故障进行区分。

如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。

如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。

我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。

3变压器中性点电流互感器极性试验一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。

可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。

关于复压过流,复合电压,零序电压,过电压的保护问题电力系统过电压是高电压研究范畴。

电力系统过电压分为外部过电压和内部过电压。

外部过电压指大气过电压，简单说就是雷击。

内部过电压包括操作过电压及谐振过电压，操作过电压指因操作失误，故障、运行方式改变等引起系统过电压，以下情况易发生：拉合电容器或空载长线路；断开空载变压器，电抗器，消弧线圈及同步电机等；在中性点小接地系统中，一相接地后，发生间歇电弧等。

谐振过电压指因操作失误，故障后，在系统某些部分形成L，C自振回路，当自振频率与电网频率满足一定关系而发生谐振，引起过电压。

内部过电压的根本原因在于L，C元件是储能元件，根据能量守衡定律，其储能不能突变。

复合电压是保护中的。

复合电压是由相间低电压和负序电压构成，一般组成闭锁元件，防止保护误动。

复压过流是不是低电压和负序电压闭锁过电流的意思,不包括过电压和零序电压吗?那大型(启备变和厂高变,主变)变压器的过电压保护是由什么来实现的呢?是升压站内的过电压保护装置吗?不用考虑变压器的低压侧过电压.复压过流的概念基本没错，只是判据一般还有零序电压。

过电压保护一般设在长线路上，防止操作过电压，而且由于是对侧引起的本测过电压所以一般跳闸是远跳对侧开关。

至于变压器等大型设备一般不容易造成过电压现象，（振荡情况下由于变压器系统阻抗很大，振荡中心很难落入变压器内部，关于这点我也不是很有把握，请知道的弟兄指正）。

所以一般在大型变压器特别是中性点直接接地系统，保护配置上不考虑过电压保护。

只有一些中性点不接地或经大电阻接地的变压器才考虑防止中性点偏移产生过电压伤害主设备而装设中性点过电压保护。

复压闭锁过流的复压未必就不包括零序电压。

在作为低压线路的保护或者主变的低后备时，由于处于中性点不接地系统，当然复压就不包括零序电压，采用正序电压越下限和负序电压越上限的组合逻辑。

但是对于中性点接地系统，复压闭锁过流往往仅用于主变高后备，这时是包括零序电压的。

目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。

为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。

由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。

为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。

中性点零序CT一般在变压器中性点套管内，而间隙CT一般在间隙后面。

当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。

中性点直接接地时间隙保护起不到作用，为了防止误动应该退出；而中性点不接地时，零序电流没有通路，零序电流保护不起作用，为了防止误动，应该退出，间隙零序过压的问题请问为什么间隙零序过压的定值为什么要整定为180V？是为了躲过什么？间隙零序过压时间一般整定为0.5s，动作后跳各侧开关。

这么短的动作时间为什么是跳各侧开关而不是跳本侧开关？还有就是间隙零序过压和零序过压有何不同？为什么整定值会差那么远（例如在110kV系统中，零序过压可整定为15～30V）？110kV系统的PT辅助绕组为什么是100V先请看系统运行中的过电压：电力系统的过电压一般可分为下面三类,暂时过电压(工频过电压、谐振过电压) ,操作过电压,雷电过电压。

对于中性点雷击过电压处理,人们比较容易形成统一意见。

一般按变压器的标准雷电波的耐受水平,考虑绝缘老化累计效应乘0. 85 的系数,得出的实际绝缘耐受水平大于避雷器的标称雷电冲击放电电压或残压,取合理的系数即可。

浅谈主变低压侧中性点经小电阻接地零序电流保护的应用摘要：对中性点经小电阻接地系统的接地方式及工作原理作了简单介绍，同时提出零序电流保护的优点具有简单、可靠、动作正确率高，受弧光及接地电阻影响小，不受负荷及振荡影响，这些优点都只能在选择适当合理的运行方式并正确的整定才能得到发挥。

关键词：中性点小电阻接地零序电流保护0引言内蒙古地区风能资源十分丰富，在全区118.3万平方公里的土地上，风能总储量约8.98亿千瓦，可开发利用量1.5亿千瓦，占全国可开发利用风能储量的40%。

做为具有得天独厚条件的锡林郭勒盟，正是抓住了风电快速发展这一时机，风能资源得到了开发和利用，然而风力风电的迅猛发展也对继电保护提出了更高的要求，因此主变低压侧中性点经小电阻接地后，零序电流保护得到了广泛的应用。

1.变压器中性点接地方式及工作原理1.1接线方式风电场主变低压侧中性点采用电阻接地方式时，若主变为y0接线，其中点可接接入电阻（见图1a）；若为△接线，则需外加接地变压器造成一个中性点（见图1b、c、d）。

外加接地变压器零序阻抗要小，其接线为y0/△或z；接地电阻可以直接接在y0/△或 z 接线的高压侧中性点，也可以接在 y0/△接线低压侧开口三角上。

1.2中性点经电阻接地方式的基本原理接地变压器作为人为中性点接入电阻，接地变压器的绕组在电网正常供电情况下阻抗很高，等于励磁阻抗，绕组中只流过很小的励磁电流；当系统发生接地故障时，绕组将流过正序、负序和零序电流，而绕组对正序、负序电流呈现高阻抗、对于零序电流呈现较低阻抗，因此，在故障情况下会产生较大的零序电流。

在中性点接入ct，将电流检测出来送至电流继电器，就可以进行有选择性快速保护。

另，接入电阻rn，能有效抑制接地过电压。

中性点接入电阻rn后，电网中的c0与rn形成一个rc放电回路，将电弧接地累的电荷按e-t/r（r=3r0c0）规律衰减。

这样，就能有效抑制电弧接地过电压，提高保护动作的快速性和灵敏性；为降低中压系统的绝缘水平提供可能，并能较好地保证人身安全；另外，在中性点经小电阻接地电网正常运行中，由于中性点接地电阻的强阻尼作用，中性点位移远小于中性点不接地电网的中性点位移电压（约为1/5左右）。

变压器零序电流保护整定计算
变压器是电力系统中常见的重要设备，它起着电能变换和传输的关键作用。

在变压器运行过程中，由于各种原因可能会导致零序电流的产生，而这些零序电流可能会对变压器造成损坏，因此需要对变压器的零序电流进行保护。

在进行零序电流保护时，整定计算是至关重要的一环。

首先，整定计算需要考虑的主要因素包括变压器的额定容量、变比、短路阻抗、接地方式等。

通过对这些参数的综合考虑，可以确定变压器零序电流保护的整定值。

其次，整定计算还需要根据实际运行情况和变压器的特性进行调整，以确保零序电流保护的可靠性和灵敏性。

在进行整定计算时，需要注意的是不同类型的变压器可能需要采用不同的整定方法。

例如，对于星形接地变压器和接地变压器，其零序电流保护的整定计算方法也各有不同。

在进行整定计算时，需要充分考虑变压器的接线方式和接地方式，以确定最合适的整定值。

除了考虑变压器本身的特性外，整定计算还需要考虑系统的其他保护装置和保护配合性。

在实际运行中，变压器的零序电流保护可能需要与其他保护装置（如过流保护、差动保护等）进行配合，因此在进行整定计算时，还需要考虑这些配合关系，以确保保护系统的全面性和完整性。

总之，变压器零序电流保护整定计算是确保变压器安全运行的关键环节。

在进行整定计算时，需要充分考虑变压器的特性、系统的其他保护装置和配合关系，以确定最合适的整定值。

只有通过科学合理的整定计算，才能确保变压器的零序电流保护具有可靠性、灵敏性和全面性。

变压器零序差动保护的原理与调试摘要：在电力系统中，变压器占据重要地位，是电力系统的核心因素。

在变压器其使用过程中，其内部故障保护至关重要，保护方式包括后备保护、纵联差动保护、零序差动保护等。

其中，由于零序差动保护具有灵敏度高、保护安全等优点，因此，在近几年变压器保护中广泛应用。

本文主要对变压器零序差动保护原理进行阐述，分析零序差动保护的具体应用，研究变压器零序差动保护的调试方法，为零序差动保护使用提供参考。

关键词：零序差动保护；变压器；原理；调试Principle and debugging of transformer zero sequence differential protectionYuan Haihua China Academy of Railway SciencesAbstract：In the power system，transformer occupies an important position.It is the core factor of the power system.In theprocess of using transformer，the internalfault protection is essential.Protection method includes backup protection，longitudinal differential protection，zero-sequence differential protection and soon.Amongthem zero-sequence differential protection is widely used in the transformer protection in recent years due to itsadvantages such as high sensitivity，safety protectionetc.This paper is mainly about the describing of principle，the analyzing of the specific application，and the studying of debugging method of zero-sequencedifferential protection；it provides the reference for the application of zero-sequence differential protection.Keywords：zero-sequence differential protection；transformer；principle；debugging随着我国工业生产、经济的快速发展，人们对用电需求更大，电力系统承载更大压力。

变压器中性点间隙零序过流保护改进佚名【摘要】为了限制短路电流和满足继电保护整定需要，在220 kV变压器中性点装设放电间隙作为过电压保护。

通过两起主变间隙保护动作事故，分析得出间隙击穿的原因是在单线带双变终端变电站中，线路发生单相接地故障时，零序暂态过电压会经终端站反射叠加，在变压器高频振荡作用下传导到不接地变压器中性点上形成过电压，导致间隙击穿事故。

据此可在二次和系统管理方面采取措施，避免主变压器在中性点未出现危险过电压时间隙击穿导致主变跳闸，有效减少事故范围。

%To limit short-circuit current and meet the requirement of setting of relay protection , discharge gap is arranged in the neutral point of transformers as overvoltage protection .Two faults of several main transformers trip-ping-out were analyzed and the results revealed that when the single-phase grounding fault happened in a single with double terminal substation , the terminal reflection stack of zero sequence transient overvoltage under the impact of high frequency oscillation was conducted to the no-grounding transformer neutral point to form overvoltage , callsing the gap breakdown .It can be inferred that measures can be taken in protection and system management aspects to avoid main transformer triping caused by gap breakdown when the main transformer neutral point is not in danger of overvoltage and thus reduce the range of accident .【期刊名称】《电力科学与工程》【年(卷),期】2015(000)008【总页数】6页(P14-19)【关键词】继电保护;单相接地;中性点间隙保护;故障分析【正文语种】中文【中图分类】TM933变压器是电力系统发、变、送、用环节中最重要、最昂贵的设备之一，其运行状态的安全、可靠性影响着整个电网运行链的完整性。

地铁中压供电系统零序保护整定探讨摘要：目前国内大多数城市地铁采用集中供电方式，新建110/35kV主变电所，35kV侧一般为小电阻接地系统，35kV中压网络采用双环网连接。

针对线路上发生的单相接地短路，设置纵差保护作为主保护，零序过电流保护作为后备保护。

针对变电所内变压器馈线回路发生单相接地短路，设置零序过电流保护。

近年来随着信息技术的发展，部分地铁线路通过配置数字通信过电流保护判断故障区域，满足保护选择性。

关于零序保护的整定值，目前设计单位整定原则并不一致，整定方法模糊不清，主要采用“经验值”，给供电系统的安全稳定运行带来一定隐患。

本文首先建立地铁环网供电系统单相接地短路等效电路模型，理论分析零序电流保护的整定计算；通过某地铁线路一次倒闸操作过程中发生的单相接地故障分析，进一步说明零序保护整定中需要注意的问题，可为设计人员提供一定参考。

关键词：地铁；供电系统；零序保护；引言如何保障司乘人员及车辆的安全性与舒适性，是地铁运营中必须重视的问题。

辅助供电系统是列车正常运行中不可缺少的重要部分，用于给列车的通风设备、空调、照明、制动和控制单元提供电力保障，主要包括辅助供电系统和辅助用电设备。

辅助用电设备包括中压用电设备(空调、制动电阻风机、空气压缩机、电抗器风机)和低压用电设备(照明、乘客信息显示系统、控制系统及其他辅助设备)。

辅助供电系统分为由辅助逆变器提供电源的中压供电系统(AC380V)和由充电机提供电源的低压供电系统(DC110V)。

其中，中压并网供电技术由于能够实现列车供电能力的合理分配，实现对剩余供电容量的最大化利用，保证了乘客的安全性和舒适性，使其在地铁列车中获得了广泛应用。

1环网零序保护整定零序保护的动作电流应满足以下3个条件：（1）应可靠躲过线路的电容电流；（2）满足线路单相接地故障灵敏度要求；（3）与上、下级开关零序电流保护定值配合。

为了满足以上条件，一般零序电流保护定值较低，为了避免误动作，地铁线路上的零序保护仅设置Ⅰ段零序过电流保护。

零序方向过流保护小结变压器高压侧（110kV及以上）及中压侧一般为中性点直接接地系统(又称大接地电流系统),当发生接地短路时,将出现很大的零序电流,对变压器的电气性能产生极大的危害,因此必须配备接地短路保护。

变压器单相接地短路的主保护为比率制动式差动或零序差动，同时应装设后备保护，作为变压器高压绕组和相邻元件接地故障的后备。

一、变压器接地后备保护概述变压器因其绝缘水平和接地方式的不同，所配置的接地短路后备保护也不同。

对于全绝缘变压器，中性点装设接地隔离刀闸和避雷器，隔离刀闸闭合为中性点直接接地方式，隔离刀闸断开为中性点不接地运行方式。

中性点直接接地运行时用零序过流保护，中性点不接地运行时用零序过压保护。

对于分级绝缘变压器，若其中性点绝缘水平低，中性点必须直接接地，若其中性点绝缘水平较高，则中性点可以直接接地，也可在系统不失去接地点的情况下不接地运行，其大多装设放电间隙。

在220kV 系统中的变压器，他们的中性点仅部分接地，另一部分不接地。

当发生接地故障时应先跳开不接地变压器，然后跳开接地变压器。

因此，这类变压器接地后备保护的配置需要考虑该变压器中性点在系统中的接地情况。

对于中性点未装设放电间隙的分级绝缘变压器，若其中性点直接接地，则用零序过流保护，若其中性点不接地，则用零序联跳保护。

对于中性点装设放电间隙的分级绝缘变压器，中性点直接接地运行时用零序过流保护，中性点不接地时用间隙零序保护。

综上所述，中性点直接接地变压器的接地故障后备保护无一例外地采用零序过流保护，对高中压侧中性点均直接接地的自耦变和三绕组变压器，当有选择性要求时，应增设零序方向元件。

二、零序方向过流保护逻辑零序方向过流保护一般由“零序过流元件”和“零序方向元件”相与构成，如果带零序电压闭锁，图1 零序方向过流保护逻辑框图零序电压闭锁元件的零序电压取自TV开口三角。

零序过流元件的零序电流可以自产，也可取自中性点零序TA。

零序方向元件的方向电压，可以取开口三角电压，也可以取自产，但方向电流必须取自产，而不能取中性点专用零序TA的电流。

二、变电所多台变压器的零序电流保护每台变压器都装有同样的零序电流保护，它是由电流元件和电压元件两部分组成。

正常时零序电流及零序电压很小，零序电流继电器及零序电压继电器皆不动作，不会发出跳闸脉冲。

发生接地故障时，出现零序电流及零序电压，当它们大于起动值后，零序电流继电器及零序电压继电器皆动作。

电流继电器起动后，常开触点闭合，起动时间继电器KT1。

时间继电器的瞬动触点闭合，给小母线A接通正电源，将正电源送至中性点不接地变压器的零序电流保护。

不接地的变压器零序电流保护的零序电流继电器不会动作，常闭触点闭合。

小母线A的正电源经零序电压继电器的常开触点、零序电流继电器的常闭触点起动有较短延时的时间继电器KT2经较短时限首先切除中性点不接地的变压器。

若接地故障消失，零序电流消失，则接地变压器的零序电流保护的零序电流继电器返回，保护复归。

若接地故障没有消失，接地点在接地变压器处，零序电流继电器不返回，时间继电器KT1一直在起动状态，经过较长的延时KT1跳开中性点接地的变压器。

零序电流保护的整定计算：动作电流：(1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合，所以(2)与中性点不接地变压器零序电压元件在灵敏度上相配合，以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。

设零序电压元件的动作电压为U dz.0，则U dz.0=3I0X0.T零序电流元件的动作电流为动作电压整定：按躲开正常运行时的最大不平衡零序电压进行整定。

根据经验，零序电压继电器的动作电压一般为5V。

当电压互感器的变比为nTV时，电压继电器的一次动作电压为U dz.0=5n TV变压器零序电流保护作为后备保护，其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。

即灵敏度校验：按保证远后备灵敏度满足要求进行校验返回第二节微机保护的硬件框图简介微机保护硬件示意框图如下图所示。

一、电压形成回路微机保护要从被保护的电力线路或设备的电流互感器、电压互感器或其他变换器上取得信息，但这些互感器的二次数值、输入范围对典型的微机电路却不适用，故需要降低和变换。

浅谈低压变压器零序电流保护的整定发布时间：2021-08-01T06:55:51.169Z 来源：《电力设备》2021年第4期作者：刘巍潘昌玉[导读] 对于低压变压器在低压侧中性线上装设零序电流保护，根据上述方法整定一般是可以满足要求的。

（贵州黔东电力有限公司贵州镇远 557702）摘要：发电厂厂用变压器零序保护定值整定计算，长期以来因没有具体规程进行相应规定，各厂整定不尽相同，系统内因误整定而引发的厂用电跳闸事故不计其数，甚至因厂用电跳闸引起机组非停事故时有发生。

本文通过对某电厂厂用变压器低压侧零序保护的整定计算，保护定值和动作时间的具体计算与分析，提出解决厂用电零序保护定值整定的解决方法。

关键词：继电保护零序电流配合分析0 引言容量在400kV A以上的动力和照明用（380/220V）的低压配电变压器, 根据《电力变压器》保护规程规定，（除接线的变压器在高压侧采用两相三继电器接线的过电流保护的灵敏度外）一般都应在低压侧中性线上装设专用的零序电流保护，其保护装置的动作是根据下列条件整定。

1 保护动作电流的整定计算1）躲过正常运行时变压器低压侧中性线上流过的最大不平衡电流，一般不应超过变压器低压侧绕组额定电流的25%，即3 动作时限整定保护装置的动作时限应与下一级保护相配合，当有分支线时，低压配电变压器的零序电流保护的动作时限应较分支线上保护的动作时限大一个时限级差，当没有分支线时，低压配电变压器应比下一级电动机的相间保护动作时限大一个时限差级或比容量最大的熔断器的10倍动作电流的熔断时间大一个时限差级。

配电设计手册和继电保护有关资料是这样论述的，在大部分场合也是适用的，但是在有些场合我们认为还是要值得商榷。

下面分析一下在有些场合可能会出现的情况。

1）因为在大部分场合，低压配电变压器零序电流保护的动作电流一般都为（2）式或（3）式的计算值要大于（1）式的计算值，人们往往忽视了（1）式的实用性。

当未装设专用接地保护的电动机和低压出线的容量都比较小，即对于低压变压器在低压侧中性线上装设零序电流保护，根据上述方法整定一般是可以满足要求的。
