型煤技术讲义
2012年10月17日
在我国的能源构成中，煤炭占有十分重要的地位。据统计，在我国能源生产和消费中，煤炭约占总量的75%左右。但是，随着采煤机械化程度的不断提高，粉煤在原煤中所占的比例也越来越大。粉煤比例的增加不仅降低了散煤的燃烧效率，而且严重地污染了环境。发展型煤是提高粉煤利用率和减少环境污染的重要途径。研究表明，工业锅炉、窑炉使用型煤后可比烧散煤节煤10%～27%，烟尘排放量可减少50%～60%，添加固硫剂后，二氧化硫的排放量可减少35％～50%。因此，发展型煤对我国具有十分重要的现实意义。
一、型煤的原理
型煤是一种或多种性质不同的煤炭按着本身特性经科学配合掺混一定比例的添加剂(黏合剂) 、固硫剂、膨松剂等,使其发热量、挥发份、固硫率等技术指标达到预定的数值,经过粉碎、混配成型等工艺过程加工成具有一定几何形状和冷热强度并有良好燃烧和环保效果的固态工业燃料。
1、型煤的粘结剂成型
型煤的生产方法可分为粘结剂成型和无粘结剂成型两大类。粘结剂成型是研究时间最长、应用最广的成型方法。这种方法主要用于无烟煤、烟煤和年老褐煤的成型。目前，
世界上绝大多数型煤厂都采用粘结剂成型的方法生产型煤。
2、粘结剂成型的工艺原理
粘结剂成型实际上是将粘结剂与煤炭颗粒均匀搅拌，然后利用型模加压成型，再经过适当的后处理，最后获得符合要求的型煤。粘结剂成型的基本流程图如图1所示。
3、生产型煤工艺流程
筛分工序：目的在于选取粒度不同的块煤。筛分的尺寸随工艺的不同而不同，筛选小于20毫米的煤。
干燥工序：目的是将混合后的原煤水分保持在一定的水平。根据使用的粘结剂的不同，对混合后的原煤水分的要求也不同。例如，用沥青作粘结剂，原煤水分应保持在2%～4%；用纸浆废液或腐殖酸盐溶液作粘结剂，原煤水分应控制在10%～12%。
破碎工序：目的是将原煤破碎到所需的粒度。破碎机破碎至0～3毫米或0～6毫米直接用于生产型煤。用有些厂将大于3毫米或6毫米的块煤选出后，省略破碎工序，直接将
小于3毫米或6毫米的粉煤用于型煤生产。为了避免铁器损坏破碎机，一般在破碎机前安装电磁除铁器。
搅拌工序：目的在于将原煤和粘结剂均匀混合，使粘结剂均匀地分布在煤炭颗粒的表面。采用沥青作粘合剂时，还需通入蒸汽进行加热。
成型工序：是型煤成型的关键。型煤成型机主要有对辊式成型机、冲压式成型机和环式成型机等。蜂窝式成型机主要用于生产民用型煤。目前，在工业型煤中应用最广的是对辊式成型机。
后处理工序：刚刚成型的型煤强度很低，需要经过后处理才能达到一定的强度。后处理工序也叫养护或干燥工序。后处理工序的目的在于使粘结剂在适当的温度下产生物理化学反应，从而使型煤具有一定的强度。欧洲一些国家的型煤厂还在后处理工序中给型煤涂敷一层保护膜，从而使型煤具有防潮和耐磨的特性。
二、型煤分类及特点
1、型煤的分类
目前国内外工业型煤种类繁多、工艺类型复杂、粘合剂原料范围不断扩大，为了有层次的了解工业型煤状况，现简单分类如下：型煤按用途不同分为三类：
⑴燃料型煤：锅炉型煤、窑炉型煤、机车型煤;
⑵气化型煤：工业燃气用造气、合成氨造气;
⑶ 冶炼球团：球团炼铁、球团炼锰等其它金属矿粉球团。
2、成型分类
工业型煤：冲压成型、挤压成型、滚压成型、圆盘造粒。
民用型煤：冲压成型、滚压成型。
3、形状分类
工业型煤：球形、卵形、柱形、枕形、管形。
民用型煤：蜂窝形、球形、卵形。
4、型煤具有如下特点
(1) 具有足够的冷机械强度;
(2) 具有足够的热稳定性;
(3) 具有很强的耐湿、防水性能;
(4) 具有较强的抗冻性能;
(5) 具有自然固化快的性能;
(6) 节约能源;
(7) 降低环境污染;
(8) 成本低,质量优良。
三、型煤粘结剂
粘结剂也是型煤技术的关键。目前，世界上已开发了数百种不同的粘结剂。从发展趋势看，各国在研究粘结剂时，主要将重点放在来源充足、当地易得、廉价、无污染和防水等方面。型煤粘结剂大致可分为：有机粘结剂、无机粘结剂、工业废料和复合粘结剂。
1、有机粘结剂可分为亲水型和疏水型两种。亲水型有机粘结剂主要有淀粉、腐殖酸（风化粉煤）盐和生物质等。疏水型有机粘结剂主要有煤焦油沥青、石油沥青和高分子聚合物等，而高分子聚合物主要包括聚乙烯(醇)、聚苯乙烯、合成树脂和树脂乳胶等。
有机粘结剂的粘结性能好，固化后可使型煤具有较高的机械强度。在高温时，有机质易于分解，因此用有机粘结剂生产的型煤，其热机械强度和热稳定性都不太理想。
2、无机粘结剂主要有石灰、水泥、粘土、石膏和硅酸钠等。无机粘结剂的共同特点是具有较强的粘结能力，固化后能起“骨架”的作用，使型煤具有较高的机械强度。由于大多数无机粘结剂在较高的温度下不易分解，因而用无机粘结剂生产的型煤的热机械强度和热稳定性都比较理想。无机粘结剂的主要缺点是防水性差并增加了型煤的灰分。
3、工业废料主要指纸浆废液、酿酒废液、制革废液和制糖废液等。这些废液主要属于有机粘结剂。利用工业废料
作为粘结剂既可使废物得到充分的利用，又可大大减少废料对环境的污染。这是值得大力提倡的好事。
4、复合粘结剂是指同时使用两种或两种以上不同物质作粘结剂。复合粘结剂可以利用不同物质的优点，互相补充，从而使型煤具有较高的机械强度。复合粘结剂主要包括有机—有机、有机—无机、无机—无机三种形式。另外，为了赋予粘结剂或型煤特殊的性能，人们常常在粘结剂中添加少量添加剂。这些添加剂主要包括固硫剂、防水剂、速凝剂和助燃剂等。
5、型煤的无粘结剂成型
型煤的无粘结剂成型是指在不加粘结剂的前提下用高
压直接成型。即原料煤经过筛分后，送入干燥机进行干燥，干燥后的粉煤冷却到40℃～45℃后，再由成型机压制成型。这种成型方法广泛用于褐煤的加工，尽管没有外来的粘结剂，但它仍利用了煤炭本身含有的粘结性成分。另外，也有的型煤厂采用热压成型，用加热的方法使中年褐煤产生一定的塑性，然后加压成型。德国和匈牙利等国利用年青褐煤生产型煤已进入商品化生产阶段。
6、液体粘结剂的制备
腐植酸(风化粉煤)与烧碱4kg／t通过电动葫芦提升到加药平台，由人工放入液体搅拌器(反应釜)内，同时加入
650mm高的水，向夹套内通入低压蒸汽。即：加入烧碱4kg ／t，5分钟后，加入风化煤粉（腐植酸）30kg／t，使温度保持在90～100℃，搅拌1.5小时，然后由浓浆泵将制得的液体粘结剂导入高位储液槽内备用,当型煤生产时,打开球阀将液体粘结剂通入第一级卧式搅拌机中,与混合物料一起经过四级搅拌，然后送往成型机中成形。
四、型煤成型设备
型煤生产涉及筛分、干燥、搅拌、成型、后处理、包装和粘结剂制造等众多的设备，其中最受人们关注的是成型设备。
成型设备是型煤生产中的关键设备，它的选择应以原煤的特性、型煤的用途及成型时的压力等因素为基础。目前工业上应用最广的是对辊式成型机，另外，还有冲压式成型机、环式成型机和螺旋式成型机等。在我国，蜂窝式成型机也广泛应用于民用型煤的生产。
1、对辊式成型机：对辊式成型机的工作原理如图2所示，它主要由两个大小相同的压辊和加料箱组成。在压辊的表面分布着许多型模，每个型模相当于半个型煤的形状。有的加料箱中还装有螺旋送料器，以便及时送料并对原煤进行预压。在对辊式成型机中，原煤受压的时间短，成型压力不大，因而型煤的弹性变形较小。目前，这种机型主要用于
生产使用粘结剂的型煤。
2、环式成型机
环式成型机有固定外环和旋转外环两种形式，其工作原理如图3所示。对固定外环成型机来说，型煤是被旋转压辊从固定外环的底部挤出的，型煤被挤出后由切刀切断。而旋转外环成型机的成型是由旋转外环和压辊共同旋转来完成的。
3、冲压式成型机
冲压式成型机有多种不同的型式，目前应用最广的是液压冲压缸和曲柄连杆冲压缸成型机，冲压式成型机的工作原
理如图4所示。
冲压式成型机的生产过程如下：给料机构将一定数量的原料煤送入成型机内；冲杆前移，原料煤被逐步压实，成为型煤；在冲杆前移的同时，已成型的型煤被向前推动一定的距离，而最前端的型煤被推出了型模；冲杆回程，返回到起始位臵。冲压式成型机的优点是成型压力大，型煤在成型过程中多次受压而易产生塑性变形。其缺点是耗能大、单产低。
4、螺旋式成型机
螺旋式成型机的工作原理如图5所示，原料煤由供料口加入，螺旋叶片向前推进原料煤，同时对原料煤施加混合和加压的作用。原料煤被挤压通过一段导管，在出口处一段段地断裂最终形成表面光滑的煤棒。
总之，随着研究工作的不断深入和科学技术的不断发展，
上述各种成型机的自动化程度在不断地提高，设备的性能也
在不断地完善。目前，我国、法国、英国、德国、美国和日
本等许多国家都在为用户提供各种不同的型煤成型机。
五、影响型煤质量的因素分析
1、型煤、粘结剂配比
义马长焰煤：83.6% 膨润土8% 风化煤3% 焦煤5% 烧碱0.4%
2、主要技术性能及指标
a）生产能力：20t／h ， 10万吨/年
b）型煤规格：35mm
c）型煤质量：煤灰软化温度ST：≥1250℃；水分：
<5％；挥发份：<26％
d）抗压强度：>490N／个
e）热稳定性：>80％
f）粉煤率：<5％
g）消耗指标：粘结剂：烧碱4kg／t，焦煤50kg／t，
风化煤30kg／t，膨润土80 kg／t
h）耗电量：17度／t。
3、制作型煤常出现的几个问题
型煤的冷热强度是指，煤粉压成球团后的硬度及，燃
烧时的强度。型煤冷强度简单的讲就是压出来的型煤摔在地
上看会不会碎；热强度就是型煤燃烧的时候会不会碎。

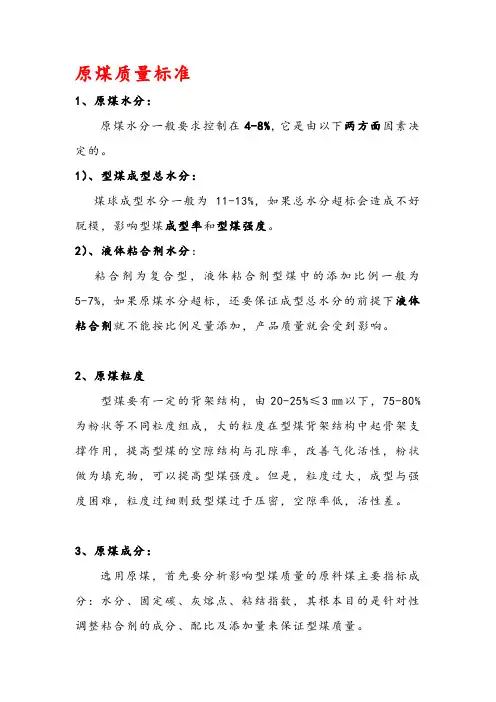

1）型煤的冷强度低是由以下几方面造成的：(a)原料煤中的水分过高，导致粘结剂无法按量加入，一般型煤在成型过程中物料的含水量(原煤水分5％一6％，加入粘结剂含水量4％一7％)在l1％一l3％之间最好；(b)粘结剂的粘结力不够；(c)机械配臵与压力不好，无法将煤与粘结剂的结合力正常发挥。
2）型煤的热强度不好与结渣性型煤的热强度与煤的岩相灰分及组成有关。它要求煤的灰分不能高，但灰熔点则不能太低，在制作型煤时所选择原料煤中的灰分要低，以便在型煤制作过程中，为了提高型煤的热强度而需添加一定量的澎润土或高岭土以提高灰熔点，起到在一定温度下型煤不被熔化的骨架作用。型煤的结渣性与原料煤中的灰分组成与灰中的易熔成分总量有很大关系，型煤在炉中的结渣倾向除了与操作条件、煤的熔点有关外，还与煤中的灰分含量有较大关系。型煤中矿物含量及组成，型煤的煤5灰熔融温度与粘度是型煤结渣性的主要影响因素，而粘结剂的加入势必会改变这4个因素，从而影响型煤的结渣性。因此，粘结剂的性质对型煤的结渣性亦有关系。
3）型煤的热稳定性不好型煤的热稳定性是指煤在高温燃烧和气化过程中保持原来粒度而不碎裂成小块性质。造成煤热稳定性不好的因素有很多，煤的热稳定性好坏又直接关
系到固定床气化，燃烧能否顺利及带出的粉尘数量。对无烟煤来说，热稳定性不好主要是内含结晶水的作用。而对烟煤与褐煤来说，主要是挥发分的数量和胶质体质与量的关系。过高的挥发分与结晶水在炉内一定温度下的急剧析出，造成型煤的爆裂，以及热稳定性不好。而型煤的烘干过程实际上是一种低温干燥的过程，能析出一部分的挥发分并使煤中的结晶水析出，煤表面吸附的游离水分，一般在稍高于100℃，经过足够的时间即可析出．而存于煤矿物中的结晶水，通常要在200℃以上才能析出。
4）型煤的反应活性型煤的反应活性是指在一定的高温条件下，型煤与CO、水蒸气或02相互作用的反应能力，是一项很重要的燃烧和气化特征指标，煤的反应活性与煤的变质程度、孔隙率、无机成分及煤岩相特性有关。一般变质程度越深，煤的反应活性越低，孔隙结构越发达反应活性越高。而型煤可以通过配煤来改善它的反应活化性，通过破碎的粒度组成与合适的成型压力，来提高孔隙结构与孔隙率。
型煤技术讲义 2012年10月17日 在我国的能源构成中，煤炭占有十分重要的地位。据统计，在我国能源生产和消费中，煤炭约占总量的75%左右。但是，随着采煤机械化程度的不断提高，粉煤在原煤中所占的比例也越来越大。粉煤比例的增加不仅降低了散煤的燃烧效率，而且严重地污染了环境。发展型煤是提高粉煤利用率和减少环境污染的重要途径。研究表明，工业锅炉、窑炉使用型煤后可比烧散煤节煤10%～27%，烟尘排放量可减少50%～60%，添加固硫剂后，二氧化硫的排放量可减少35％～50%。因此，发展型煤对我国具有十分重要的现实意义。 一、型煤的原理 型煤是一种或多种性质不同的煤炭按着本身特性经科学配合掺混一定比例的添加剂(黏合剂) 、固硫剂、膨松剂等,使其发热量、挥发份、固硫率等技术指标达到预定的数值,经过粉碎、混配成型等工艺过程加工成具有一定几何形状和冷热强度并有良好燃烧和环保效果的固态工业燃料。 1、型煤的粘结剂成型 型煤的生产方法可分为粘结剂成型和无粘结剂成型两大类。粘结剂成型是研究时间最长、应用最广的成型方法。这种方法主要用于无烟煤、烟煤和年老褐煤的成型。目前，
世界上绝大多数型煤厂都采用粘结剂成型的方法生产型煤。 2、粘结剂成型的工艺原理 粘结剂成型实际上是将粘结剂与煤炭颗粒均匀搅拌，然后利用型模加压成型，再经过适当的后处理，最后获得符合要求的型煤。粘结剂成型的基本流程图如图1所示。 3、生产型煤工艺流程 筛分工序：目的在于选取粒度不同的块煤。筛分的尺寸随工艺的不同而不同，筛选小于20毫米的煤。 干燥工序：目的是将混合后的原煤水分保持在一定的水平。根据使用的粘结剂的不同，对混合后的原煤水分的要求也不同。例如，用沥青作粘结剂，原煤水分应保持在2%～4%；用纸浆废液或腐殖酸盐溶液作粘结剂，原煤水分应控制在10%～12%。 破碎工序：目的是将原煤破碎到所需的粒度。破碎机破碎至0～3毫米或0～6毫米直接用于生产型煤。用有些厂将大于3毫米或6毫米的块煤选出后，省略破碎工序，直接将
“微课”教育技术创新应用现状分析 随着传媒技术的发展我们已经迎来了“微时代”——微博、微信、微电影等手机也成了现代人生活中密不可分的工具4G互联大大加快了知识传播的速度知识量也成爆炸的速度在增长传统教学受到严重冲击因此教师转变教学思想创新教学方法使数字化技术和传统教学相结合利用互联不受学校时间、学习地点的限制满足的不同程度学生的学习要求。随着信息与通讯技术的发展个性化、多元化、碎片化学习成为新时代教育发展的趋势。以“微课”为代表的教育技术创新应用成为基础教育、高等教育和职业技术教育的重要工具。 一、“微课”的起源 1993年由美国北爱荷华大学 Leoy . cGrew提出的“60秒有机化学课程”、 1995年由英国纳皮尔大学..Kee提出的一分钟演讲（he ne inute Lecture简称L）是最早的“微课”雏形。而现今热议的微课程（icro-lecture）概念是则是由美国胡安学院的avid enrose在20__年提出。 “微课”模式最早被美国的可汗学院采用其创始人萨尔曼·可汗(Salman Khan)录制的微视频一度风靡全球衍生出翻转课堂教学模式影响着世界各国的基础教育领域。类似的“微课”模式还被大众科普方向的E-Ed站成功采用并逐步渗透到面向高等教育的诸多“慕课”平台。
20__年国内学者开始关注“微课”的研究发展至今对“微课”的诠释有多种版本率先提出“微课”概念的广东佛山教育局研究员胡铁生通过不断提炼与归纳其最新定义为：“微课是微课程的简称它是以微型教学视频为主要载体教师针对某个学科知识点（如重点、难点、疑点、考点等）或教学环节（如学习活动、主题、实验、任务等）而设计开发的一种情景化、支持多种学习方式的新型在线络视频课程。” 二、“微课”的特点 “微课”之所以受到教师和学生们的热衷主要因为它是以知识点为单元符合新时代的碎片化学习可反复看、跳跃看适合学生自主学习;它制作简单容易上手、传播围广接受程度高、传播成本低、互动参与性强、可以形成共同兴趣的群体进行上探讨交流等特点。 “微课”视频的时长一般为3至8分钟时间短可保证学生的注意力集中在黄金时间;最新的大数据分析结果则建议短于6分钟的在线课程视频最吸引学生。 三、国内“微课”资源建设现状 近两年来我国“微课”发展也取得了喜人成绩。“微课”受到教育部和各级教育行政部门的高度重视。基础教育、高等教育和职业技术教育等领域均在积极开展“微课”资源建设。“微课”在全国围的初步发展已获得广大师生及教育工作者的强烈反响。
型煤型炭粘合剂标准化管理部编码-[99968T-6889628-J68568-1689N]
型煤/型炭粘合剂 河南建杰实业有限公司产品介绍： 型煤/型炭粘合剂由高分子环保材料制成，具有粘接力强、成型率高、冷热强度好、绿色环保、无烟无味等特点，专用于工业型煤、民用型煤、烧烤碳、取暖碳等一系列煤粉或炭粉中。 应用范围： 专用于工业型煤、民用型煤、烧烤碳、取暖碳等一系列煤粉或炭粉中。 产品特点： 1.专业性强：专用于工业型煤、民用型煤、烧烤碳、取暖碳等一系列煤粉或炭粉中。 2.使用方便：粘合剂和其他粉料混匀后，加水搅匀后冷压成型即可。 3.粘接力强：粘接力强、流动性好，在煤粒/炭粉表面易分散。 4.成型率高：冷热强度高，能满足型煤/型炭要求。 5.降低成本：添加量小，使用方便，人力需求量少，冷压成型，工艺简单，设备投资少，降低生产成本。 6.绿色环保：无任何有害化学制品添加，绿色环保，设备无腐蚀，不增灰分，不降热值，不阻燃，无烟无味。 7.使用效果好：每吨生产球团35-50吨，成型率98 %，湿球2米落下完整，冷强度80 kg/球，热强度55 kg/球。 产品指标： 执行标准：Q/HJSY 001-2019 1.直接加入干粉：将粘结剂均匀加入物料中，物料与粘合剂的比例一般为100:2。根据物料粒度，比表面积，粘合剂加入量有所不同。 2.将物料润湿，视物料湿度情况喷洒适量水。注意控制湿度。 3.搅拌均匀后，即可冷压压球。 以上方法仅供参考，客户可根据实际需要进行添加。
包装运输： 珠光膜含内衬塑料薄膜袋包装，每袋净重25 kg。 贮存方法： 阴凉、干燥处储存，应注意防水、防潮湿、防雨淋。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 我国煤炭科学技术发展现状与展 望(通用版)
我国煤炭科学技术发展现状与展望(通用版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 随着现代科学技术的快速发展，现代化的新理念、新工艺和新技术不断渗透到煤炭科学技术领域，有力地促进了煤炭科学技术的迅猛发展。我国政府提出的以煤为主体的能源发展战略，颁布的《国务院关于促进煤炭工业健康发展的若干意见》，引起了全社会对煤炭工业健康发展的高度关注，也将有效地促进我国煤炭科学技术的不断发展。在“十五”期间，通过广大煤炭科技工作者的不懈努力，奋勇攻关，自主创新，我国煤炭科学技术得到了长足的发展，积极赶超国际先进水平。 一是煤田地质勘探精度不断提高，快速建井技术及巷道掘进技术水平不断提高。应用以高分辨率三维地震勘探技术为核心的精细物探技术，结合其他的高精度、数字勘探技术的推广，在物探条件适宜的矿区可以有效地控制落差5米左右的小断层和直径15米左右的陷落柱，极大地提高了井田的精细化勘探程度，为大型矿井设计提供了资源保障。我国深井、厚冲积层条件下的矿井建设水平不断提高，采用
企业技术创新情况的调研报告 江西省企业技术创新情况的调研报告 日期：2012年09月19日 为贯彻落实全国科技创新大会精神，深入了解企业技术创新的现状和问题，寻求进一步落实企业技术创新主体地位，全面推进工作的对策，根据省委、省政府的统一部署，省工信委会同省国资委、省国防科工办、省中小企业局，分头组成调研组，于7月下旬至8月初，分赴全省，采取实地考察、召集座谈等方式进行了专题调研。现将企业技术创新发展现状有关情况汇报如下： 近年来，在省委、省政府的高度重视下，全省企业技术创新工作不断加强，极大促进了转型升级和发展方式转变。主要呈现五个特点。 一、创新氛围日益浓厚。省科技创新“六个一”工程实施以来，科技引领转型、创新驱动赶超逐渐成为全省共识，“政府主导、市场导向、企业主体、产学研用和谐互动、社会广泛参与”的良好氛围加快形成。先后出台《推进江西战略性新兴产业超常规发展的若干意见》、《关于贯彻落实国办发【2011】51号文件进一步支持企业技术创新的实施意见》、
《江西省鼓励技术创新要素参与收益分配试行办法》等一批政策文件，省“十二五”各类发展规划均把促进企业技术创新作为重要指向。相关省直部门密切配合，在资源配置、政策扶持、项目服务等方面，不断加大倾斜和支持。各地都出台了一系列扶持政策，从资金、人才、财税等方面给企业创新提供有利条件。新余市制定《关于进一步推动科技创新的若干意见》，全方面构筑鼓励创新的推进工作机制；九江市出台《关于鼓励企业建立研发机构的实施意见》，集中资源对企业研发机构进行支持，对获得国家级和省级企业研发机构一次性奖励分别达到200万元、50万元。社会创新资源加快向企业集聚，创业风险投资基金、专业化科技担保公司快速发展。 二、企业技术创新体系逐步健全。技术创新公共服务平台建设加快推进，所有设区市、多数省级工业园区和产业基地均已建立技术创新中介服务机构，江西省技术创新服务中心、江西企业技术创新服务有限公司、国家专利技术（江西）展示交易中心、江西省技术交易市场等平台服务功能进一步增强，在技术中介、技术孵化、技术培训、市场信息、技术与管理咨询等方面为企业开展创新提供了有力支撑。以企业为主体的产学研合作不断深入，探索建立了江西省产学研合作示范基地、南昌高新区国家级“高校学生科技创业实习基
无烟型煤市场综述 一、无烟型煤市场综述 1、无烟型煤的用途 无烟煤是腐植煤中最老年的一种煤种，因燃烧时无烟而得名。无烟煤外观呈灰黑色，带有金属光泽，无明显条带。在各种煤中，它的挥发分最低，真密度最大，硬度最高，燃点高达360~410度以上。 无烟煤主要用作民用和工业燃料，是制造合成氨的原料，也制造炭电极、电极糊和活性炭等炭素材料的原料。 无烟动力煤主要用途为火力发电及水泥生产和居民生活；无烟喷吹煤主要用于钢铁生产，对焦炭起部分替代作用；无烟块煤主要用于化工行业造气，生产氮肥和甲醇等，同时也是烧制钢厂用石灰石的主要燃料。 无烟型煤是无烟块煤的替代产品，主要工艺是以粉煤为主要原料，按具体用途所要求的配比，机械强度，和形状大小经机械加工压制成型的具有一定强度和尺寸及形状各异的煤成品。 2、无烟型煤的市场前景 我国是世界上最大的煤炭生产国和消费国，也是目前世界上少数以煤为主要能源的国家之一。我国煤炭总储量约为14380亿吨，已探明储量保守测算为7822亿吨,而且煤种齐全,分布面广。在探明储量中,炼焦煤占31.6％,无烟煤占14％,其他占54.4％。无烟煤储量占国内煤
炭总储量的比重相对较小，尤其是优质无烟煤，更是属于稀缺煤种。 山西、河南、贵州是我国主要的无烟煤产区，三省无烟煤总产量占全国的比重接近60%。其中，山西又是全国最重要的无烟煤产区，占全国的比重接近30%。在全部无烟煤产量中，无烟块煤的产量更低。以山西省为例，2011年生产无烟煤1.7亿吨，其中无烟块产量2800万吨，占无烟煤产量的15%，随着机械化采煤的推广，块煤的产率越来越低。 2011年全国无烟块煤需求量约7000万吨，生产量只约5800万吨，存在巨大的供给缺口，造成无烟块煤价格持续上涨，在整个煤炭价格涨幅中，呈现无烟煤>喷吹煤>动力煤>炼焦煤的状况。随着60%的中小型化肥厂舍弃焦炭或块煤而采用粉煤为原料的型煤造气，年需求量增加约3000万吨。 图：2011年国内代表性地区无烟块煤价格走势情况 无烟块煤价格高，而大量无烟粉煤却未得到充分利用，这既浪费了资源，又污染了环境，利用廉价的粉煤生产优质气化型煤，代替无
关于发展民用型煤的暂行办法 （1987年7月12日国务院环境保护委员会国家计委国家艰委财政部 国家物价局国家物资局发布[87]国环字第018号） 煤炭是我国当前城镇居民生活能源的主体，在城市民用能源消费中占80%以上，这种格局，到2000年不会有大的变化。1985年全国城乡生活用煤量为2亿吨，其中型煤（系指蜂窝煤，下同）为2100万吨，大部分采用的是原煤散烧方式，不仅热效低，而且污染环境。实践证明，烧蜂窝煤，尤其是上点火蜂窝煤比烧散煤燃烧充分，热效率高，可以减少一氧化碳70%～80%、二氧化硫40%（加固硫剂）、尘和3，4 苯并芘等有害物质90%，节煤20%～30%，还减轻烟气黑度。推广和发展开幕煤既经济又现实，是解决原煤散烧污染问题和提高热效的有效途径。 一、各级人民政府，根据《世约能源管理暂行条例》和《防治煤烟型污染技术政策的规定》，把推广和发展型煤作为一件利国利民的大事来抓，加强领导，组织有关部门制定计划，并提出措施贯彻实施。 “七五”期间，全国风景游览城市、沿海开放城市采暖地区的香点城市民用型煤比例达到30%～50%。 二、合理分配煤炭。煤炭生产和燃料供应部门，应标明高硫、高挥发分和低挥发分煤炭的质量，分别管理，单独存放，按不同用途分别调运。做到低硫、低挥发分的煤优先供应民用和制做型煤。 三、对新推广成型煤的地区或开发的民用型煤新品种在当地原料煤零售价格基础上按照“保本微利”的原则，参考老品种和毗邻地区的型煤价格，经当地物价部门审批，实行优质优价，提高经营单位的积极性，促进型煤的发展。 对居民持有的燃煤供应证，应当进行清理、核查，凡已供应煤气、暖气的住户，燃煤供应证就上回。 四、认真贯彻执行有关政策规定，积极扶持型煤发展。按照《关于市场用煤实行定额补贴办法的通知》精神，落实差价补贴及原煤成型加工补贴政策。对民用煤差价补贴，实行“总额包干，超支不补，节约留成”的办法。节余留成的资金用于型煤生产的技术改造，调动型煤生产企业的积极性，增强企业活力。 对具有显著节能效果，并经有关部门鉴定属新产品的饮食行业、集体食堂、大灶、茶炉使用型煤的配套炉具，应当按照《节约能源管理暂行条例》和《财政部对节约能源管理有关税收问题的通知》的精神，享受一定时期减免产品税和增值税优惠。 用于生产型煤的工业废渣、废料，应严格执行《关于开展资源综合利用若干问题的规定》，不得收费或变相收费；供给废料需加工或搬运的，应做到合理收费。 五、加强型煤的生产管理和经营管理。国家根据大气环境保护的要求，制定民用型煤产品标准，以保证产品质量。燃料部门通过改革，改善经营管理，试行承包责任制，提高型煤质量，减少煤耗，降低成本。 六、在型煤发展较普遍的地区，对烧散实行环境监督。对有型煤而不用，仍然原煤散烧的饮食服务行业、商业、集体食堂等单位或个人，环保、工商部门应按照有关规定给予处罚。 七、采用多种渠道筹集资金，积极发展型煤生产。动员地方、企业、集体或个人的力量，多方面筹集资金。燃料供应部门新建或扩建型煤厂靠地方和企业自筹，除国家在节能投资中继续安排型煤生产建设项目的补贴外，应动员有煤炭资源的大型厂矿企业自已建设型煤生产线，供应本职工生活用型煤。商业、食品加工、饮食服务行业所需的型煤。可由商业部门自筹资金建厂生产供应。应鼓励和扶持集体或个体专业生产经营型煤。在有条件的地区，由燃料供应部门集中进行型煤原料粉碎加工，再由集体或个体专业户用经过加工的原料生产型煤销售，以减少建厂投资。 八、组织科技攻关，促进型煤无烟燃烧技术发展。从我国资源分布特点入无烟煤短缺以及保护环境的要求出
型煤生产线工艺流程（附图） 粉煤成型，是指粉煤与外加粘结剂充分混音均匀后·在一定的压力下压制成型煤的过程。煤粒和粘结剂之间的作用过程十分复杂，包括润湿、传质、结合等 皮带 混合 皮带 皮带 型煤生产线工艺中重要的因素有： 一、原料媒：原料煤是制造气煤的三要素之一，它的好坏直接关系到造气型攥的质量。根据造气煤的物理和化学性质，无烟煤是制造气型攥的极好原料。 二、粘结剂：型煤粘结剂是粉煤降压中低压成型工艺中的主要技术关键之一，它占据了型煤加工成本的主要份额，同时粘结剂的质量是型煤质量的保证。困此，粘结剂的选择与正确使用特别重要。
它的具体要求是： (l)用粘结剂制成的型煤要有一定的机械强度，包括韧始强度和最终疆度；气化型还必须要有一定的热踌定性和热强度； (2)粘结剂要有一定的防潮防水性能； (3)粘结剂的性能不影响型煤使用效果，如燃用型煤不影响燃烧性能，气化型煤不影响气化效果、煤气质量及炉况的可操作性等； (4)粘结剂的成灰物不宜过大： (5)有粘结剂成型的型煤要考虑后处理工艺，即粘结剂的性能须考虑型煤后处理工艺要简单易行： (6)型煤粘结剂不应产生二次污染。 洛阳国奥重工有限公司分别使用过多种粘结剂生产型煤，目前主要有三种，褐煤+烧碱自己配制粘结剂、腐植酸钠成品配制粘结剂，复合粘结剂。 使用配比褐煤+烧碱添加量5%、腐植酸钠添加量3%复合粘结剂添加量l2%。 三、烘干炉 型煤的烘干也是生产型煤的重要环节，绝不能忽视，它直接关系到型煤产品的质量和数量。辊压成型后的型煤到成品有两种方式，即免烘干和烘干形式，前者需进行养护或凉晾干，这就需要时间，由于成型后不能很快烘干，既影响型煤强度及质量，又影响产量，用这种方法很难满足生产。 鉴于这种情况，大多数型煤厂采取上烘干设备，虽然一次投资较大．但产量高可达到设计能力，并提高产品质量。 型煤干燥时对干燥设备的要求：
我国选煤技术发展现状及趋势分析徐祖贺 发表时间：2019-07-18T09:18:58.650Z 来源：《科技尚品》2019年第2期作者：徐祖贺[导读] 目前我国经济发展迅速，煤矿企业为我国做出了很大贡献。随着我国对于环境保护意识的加强，煤炭的清洁利用变得极为重要，所以对于选煤技术的应用有着更高的要求。因此，为了推动我国先进选煤技术的发展，有必要对其发展以及趋势进行深入细致的研究。 皖北煤电集团公司卧龙湖煤矿引言 在现阶段，我国为了加快经济发展速度，对于能源方面有着更为显著的需求。其中，作为重要的能源类型，煤炭资源的弊端主要在于存在严重的环境污染问题。因此，为了加大煤炭资源的利用率，避免其对环境造成更大程度的污染，需要利用先进的选煤技术来对这一弊端加以解决。与此同时，与国外发达国家相比，我国选煤技术尽管与其存在差距，但随着我国科研人员的不断努力，选煤技术已经较之前有着极大的进步，对于我国选煤技术水平的提升有着重要的意义。 1中国煤炭资源使用的现状自改革开放以来，我国科学技术一直在稳步发展，煤炭的使用量也呈逐年上升的趋势，煤炭能源在我国经济社会发展进程中也扮演着越来越重要的角色。自2015年以来我国全国原煤产量已达37.5亿t，煤炭消费占所有能源消费总量的64.0%。由此可见，煤炭资源已成为我国的主要能源来源。据有关数据预测，到2020年和2030年间煤炭资源使用比例将仍在我国能源结构中保持在50~60%的高比率。但随着我国工业化进程的不断加快，加上煤炭废气，废物处理技术不完善，所带来的环境污染问题也日益严重。2014年我国二氧化硫、氮氧化物排放总量分别为1974.4万t、2078.0万t，烟粉尘排放量为1700万t，均远超出我国环境承载能力。煤炭燃烧所产生的废气，烟尘，悬浮物已成为我国最大的空气污染源。提高煤炭的使用率，减轻煤炭燃烧产生的废气废物已成为我国现阶段亟待解决的问题。 2我国选煤技术现状 2.1重介质旋流器选煤方法 20世纪60年代，我国选煤企业开始引入重介质选煤技术，相较于其他选煤方法，该方法具有精度高、适应性强、易于实现自动控制、分选下限低等优势。目前，重介质旋流器选煤工艺已被广泛应用于各大选煤厂。 该方法主要利用离心力对原煤进行分选，分选过程复杂。简而言之就是，给重介质旋流器设置合格介质给料压力、循环介质量等参数，以此实现煤的分眩这种方法适用于分选难度较大的煤。影响重介质旋流器选煤工作效率的因素主要有：原煤密度大孝旋流器循环介质的量的大孝旋流器中所加入的悬浮液的稳定性、旋流器直径大小等。局限性为:存在螺旋流问题;重介质旋流和整个工艺流程较为复杂，系统容易发生故障，操作人员维护检修工作量大；成本较高。 2.2浮选选煤技术 浮选选煤技术是通过利用大型浮选机对煤炭进行分选的一种技术。20世纪70年代随着井下机械化开采程度加大，作业过程中出现的粉煤量也呈增加趋势，致使空气中煤粉的可浮性增大，为了解决这一问题，提高原煤的使用率，浮选工艺也呈现出多样化的态势。常规的浮选技术通常包含两个工艺即一次粗选，二次精眩同时浮选机也得到了快速的发展，并且被广泛的应用于选煤企业。今天我国的浮选选煤技术已经摈弃一些传统落后的浮选技术与设备，有了更进一步的发展，如我国已经研制出的性价比更高的浮选机。它是通过其特有的浮选柱来处理细粒煤的一种分选设备。这种浮选机不仅能够高效的完成选煤工作同时还具有结构简单、易操作，体积孝制作成本低、建设周期短等特点。 2.3复合式干法选煤 复合式干法选煤是以空气和煤粉为介质，以空气流和机械振动作动力，使物料在床面上松散，并按密度分选的选煤方法。它具有分选不用水、工艺简单、设备少、生产成本低、能耗少等特点，适用于各种煤炭排矸和干旱缺水地区选煤。 2.4跳汰选煤方法 跳汰选煤实质上是利用水流上、下扰动和重力作用，使得密度小的精煤浮到上层，随水流走；密度大的矸石等杂质则沉到下层，由对应的系统进行排矸，进而完成选煤过程。该方法运行成本低，分选工艺简单，设备操作方便，适应性强，分选效果良好，尤其是跳汰选煤分选粒度范围宽，能实现150～0.5mm粒级原煤的分眩目前，我国使用的跳汰选煤技术在应用中得到不断优化和创新，日趋完善。因此，跳汰选煤法在我国各大选煤厂得到了广泛的应用和推广，尤其是在动力煤的分选中。 原煤性质会严重影响跳汰选煤的分选效率和精度，在分选极难选煤时，该方法的分选效率比重介质旋流器低，尤其是在原煤中细粒含量较多的情况下，跳汰分选会损失大量精煤。实际应用表明，当分选密度过低时，跳汰机的分选效果将无法保证；此外，跳汰选煤的洗水系统负荷量比重介质选煤大。 2.5浅槽重介分选机选煤方法 浅槽重介分选机原理为：在给料端下部和分选机底部分别引入水平介质流和上升介质流，原煤在悬浮液中根据密度大小分层，大于悬浮液密度的杂质沉到浅槽下部，由刮板输送机排出；在水平介质流的作用下，小于悬浮液密度的物料则通过前端的排料口排出，作为精煤产品，从而完成原煤分眩相较其他重介分选机，浅槽重介分选机的优点是结构简单，易于操作和维护；该机采用刮板输送机从分选槽底部运输重产物，减少了运输设施对悬浮液的扰动，稳定了悬浮液的密度，保证了分选效率；原煤在分选槽内停留时间短，减少了泥化现象，有利于较易泥化的夹矸煤的分选；分选粒度范围宽，并且可通过加长槽体提高处理能力，因此处理能力大。不足之处是，低密度物的运输完全依靠水平介质流的冲击力，对循环介质量要求较大，功耗相对较高。 3我国选煤技术的发展及趋势分析 3.1选煤设备自动化、大型化 随着我国对于煤炭资源的需求量增大，使得煤炭的开采规模逐步扩大，从而使得对于煤炭开采方面的资金投入呈现持续增加的状态，所以对选煤设备的改造方面有着更加严格的要求。因此，为了适应现阶段对于煤炭资源的要求，提升选煤设备的自动化程度以及大型化水平就显得极为重要。为此，作为煤炭企业来讲，其应不断增加对设备改造资金的投入，使其朝着大型化、自动化的方向发展，进而有助于煤炭企业的市场竞争力。
型煤加工生产工艺 型煤的加工生产一直都是人们关注的热点之一，那么，型煤加工生产工艺是什么呢？ 型煤的生产方法可分为粘结剂成型和无粘结剂成型两大类。 粘结剂成型是研究时间最长、应用最广的成型方法。这种方法主要用于无烟煤、烟煤和年老褐煤的成型。目前，世界上绝大多数型煤厂都采用粘结剂成型的方法生产型煤。 型煤生产的工艺流程： 由上图可以看出，原煤经过筛分、破碎成一定粒径的颗粒，由带式输送机送到料仓；之后送到混捏机内，加粘结剂混捏；然后进入对辊成型机内压制成型；再经过带式输送机到连续式型煤烘干炉中进行烘干。这样就得到了具有一定轻度及理化性能、可以满足不同工业及民用需要的型煤。 压出好的型煤选择好的粘结剂也很重要，粘结剂成型实际上是将粘结剂与煤炭颗粒均匀搅拌，然后利用型模加压成型，再经过适当的后处理，最后获得符合要求的型煤。粘结剂成型的基本流程图如图所示： 有些粘结剂需要加入的量比较大，这样会降低型煤的固定碳含量，尤其是使用石灰、水泥、粘土之类无机物更为明显；—般说来粘结剂价格比粉煤贵，虽然使用的数量较少，但也要增加型煤成本；型煤粘结剂本身需要处理，要双轴搅拌机及轮碾机共同作用将型煤粘结剂与粉煤均匀混合，质量好的型煤烘干机能有效提高型煤球团后期的固结，有效提高型煤的质量。 型煤加工成型看似简单，但要真正制造出合格的、满足工业生产需求的型煤
却绝非易事。首先，要有性能可靠的生产设备做保证，洛阳亚联重型机械设计的型煤生产线较好地满足了这一要求，各主要生产设备的生产能力匹配、中间贮料环节安排得当、物流通畅，达到了连续生产的目的。 中国是世界上最大的煤炭生产国和消费国，一次能源消费结构中，煤炭占76．1％，煤炭用于燃料的部分占总产量的90％以上，其中发电占28．6％，工业锅炉、窑炉占40％，民用燃料占18．9％。这种以煤为主的能源结构，在今后相当长的时间内仍不会改变。因此，型煤加工生产前景十分可观。
我国煤炭技术发展现状参 考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
我国煤炭技术发展现状参考文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 随着现代科学技术的快速发展，现代化的新理念、新 工艺和新技术不断渗透到煤炭科学技术领域，有力地促进 了煤炭科学技术的迅猛发展。，也将有效地促进我国煤炭 科学技术的不断发展。 1煤炭技术进步得到了长足发展 1）煤田地质勘探精度、快速建井和巷道掘进技术水平 不断提高 以高分辨率三维地震勘探技术为核心的精细物探技 术，结合其他的高精度、数字勘探技术的应用推广，极大 地提高了井田的精细化勘探程度，为大型矿井设计提供了 资源保障。深井、厚冲积层条件下的矿井建设水平不断提 高，采用钻井法、冻结法两种凿井工艺，基本解决了近
600米厚松散冲积层的矿井建设难题，达到国际领先水平；千米深凿井技术和工艺取得了突破性进展，立井井筒施工速度达到每月230米以上，创造了世界纪录。煤巷、半煤岩巷掘进技术装备得到长足发展，研制成功了一系列高可靠性的半煤岩巷掘进机，配合巷道锚杆锚索支护新技术，显著地提高了巷道掘进施工的机械化水平，为我国现代化矿井建设提供了有力的技术保障。 2)煤矿综采成套装备水平得到提升，高产高效矿井建设取得巨大成就 近几年来，自主研究开发了具有国际先进水平的大功率电牵引采煤机，具有电液控制功能的大采高强力液压支架，大运力重型刮板运输机及转载机，大倾角、大运力胶带 输送机，可为开采煤层厚度5米左右、配套能力每小时2500吨、年生产能力600万吨的综采工作面提供成套
收稿日期：2016－11－11 作者简介：尹延柏（1982—），山东临沂人， 高级工程师，主要从事产品质量检验、有机化合物合成研究。甲醛检测方法研究进展 尹延柏1 ，韩 嘉2，张雅莉1，李倩茹 3（1．济宁市产品质量监督检验所，山东济宁272100；2．兖矿国宏化工有限公司，山东邹城273500；3．鲁南煤化工研究院，山东济宁272100） 摘要：概述了甲醛的检测方法及其特点。关键词：甲醛；检测方法；特点中图分类号：O624 文献标识码：A 文章编号：1008－021X （2016）24－0055－03 The Ｒesearch on Detection Methods of Formaldehyde Yin Yanbai 1，Han Jia 2，Zhang Yali 1，Li Qianru 3 （1．Jining Institute of Supervision ＆Inspection on Product Quality ，Jining 272100，China ；2．Yankuang Guohong Chemical ＆Industrial Co．，Ltd．，Zoucheng 272100，China ；3．Lunan Institute of Coal Chemical Industry ，Jining 272100，China ）Abstract ：The paper introduced the research progress of detection methods of formaldehyde．Key words ：formaldehyde ；detection methods ；characteristics 室内主要污染物具有来源广、种类多等特点。室内空气中甲醛的危害属于第一位。甲醛可经呼吸道吸收，已被世界卫生组织确定为可疑致癌和致畸形物质。 甲醛的检测方法较多，本文就其检测方法及其特点进行了综述。 1现有的检测方法及特点 1．1分光光度法 1．1．1 乙酰丙酮分光光度法 工业废气和室内环境中的甲醛可以使用乙酰丙酮分光光 度法 ［1］ 进行检测，该方法还适用于树脂制造、涂料、人造纤维、 塑料、橡胶、染料、制造、油漆、制革等行业的排放废气，以及作医疗消毒、防腐、熏蒸时产生的甲醛蒸汽测定。该方法使用水作吸收剂，在pH 值=6的乙酸－乙酸铵缓冲溶液中，甲醛与乙酰丙酮作用，生成稳定的黄色化合物，该有色物质在413nm 波长处有最大吸收，利用分光光度法测得甲醛量。其反应式如下 ： 在采样体积为0．5 10．0L 时，该方法的测定范围为0．5 800mg /m 3 。此法的优点是不受乙醛的干扰，方法简便，稳定性好，误差小，比色液可稳定12h 不变，检出限为0．25mg /L ；缺点是生成稳定的黄色物质需要约60min 的诱导期，另外，该法在含SO 2的环境中测定有一定的影响。该方法是国家标准中测定空气、建材、纺织品和食品中甲醛含量的首选方法，应用广泛，选择性强 ［2］ 。 1．1．2酚试剂分光光度法 甲醛与酚试剂（3－甲基－2－苯并噻唑腙盐酸盐，C 6H 4SN （CH 3）C ：NNH 2·HCl ，简称MBTH ）反应生成嗪， 在高铁离子存在下，嗪与酚试剂的氧化产物反应生成蓝绿色化合物。在波长 630nm 处，用分光光度法测定［3］，反应方程式如下：
成绩： 指导教师：王宏平 派斯学院 课程论文 论文题目：我国企业技术创新现状及对策分析 学生姓名： 学号： 2010301322 专业班级： 10工管3班 课程名称：技术创新与产品开发 完成时间： 2013年6月10日 教师签字： 批改日期：
重庆工商大学派斯学院课程论文成绩评定表 班级：10级工管3班姓名：学号：2010301322 指导教师评定成绩： 指导教师签名：年月日
目录 引言 0 一、技术创新对企业发展的意义 0 （一）技术创新有助于创造低产品成本优势 0 （二）技术创新是开拓市场的有效途径 0 （三）技术创新有助于企业形成核心产品 (1) （四）技术创新有助于降低企业交易成本 (1) （五）技术创新有助于提高企业管理水平 (1) 二、企业开展技术创新的条件 (1) （一）创新需要理论指导和知识支撑，需要进取精神和科学态度 (1) （二）企业是技术创新的主体，必须具备技术创新的主体意识 (2) （三）企业必须具有技术创新的组织系统、运行机制和管理方式 (2) （四）开展技术创新，要从企业自身条件和实际情况出发 (2) 三、我国企业技术创新中存在的问题 (3) （一）企业员工创新意识不强 (3) （二）企业进行技术创新没有面向市场需求 (3) （三）企业不够重视技术创新队伍的建设 (3) （四）企业独立创新、成果转化困难 (3) （五）企业没有自己的技术创新中心 (4) 四、企业实现技术创新的途径 (4) （一）转变观念，树立全员创新意识 (4) （二）面向市场，结合实际开展技术创新 (4) （三）重视技术创新队伍建设，建立人才激励机制 (4) （四）联合攻关，加速成果转化 (5) （五）加强技术中心的建设 (5) 总结 (5) 参考文献 (5)
中国煤炭行业现状及未来发展趋势简析 摘要 煤炭在我国的一次性能源生产和消费中均占主体地位，同时，我国煤炭生产 和消费量均居世界第一位。随着我国经济发展进入新常态，煤炭行业现状及其发展趋势更加成为关注的热点。从2012年开始，煤炭行业告别了10年的发展旺盛期，进入了萧条时代，尤其是15年煤炭行业彻底地进入了“寒冷的冬季”，目前仍没有回暖的迹象，发展趋势不容乐观。 关键词：煤炭行业；现状分析；未来趋势 引言：煤炭作为我国主要的能源基础和工业原料，长期以来，推动了中国经济的快速发展。截止到2014年年底，我国煤炭资源探明储量为1145亿吨，位居世界第三位，占全球储量的12.8%，而石油和天然气分别仅占全球的1.1%和1.8%具 体情况如图表所示 2014年中国一次能源探明储量情况 能源单位2014年占全球比例（%）储采比世界平均储采 比（%） 石油10亿桶18.5 1.1 11.9 52.5 天然气万亿立方 米 3.5 1.8 25.7 5 4.1 煤炭亿吨1145 12.8 30 110 注：储采比：用任何一年年底剩余的储量除以该年度产量，所得的计算结果即表明如果产量继续保持在该年度的水平，这些剩余储量可供开采的年限。 从表中可以看出我国的煤炭储采比远低于世界平均水平，但从资源保证年限角度分析，煤炭仍是中国能源安全和经济安全的基础，在中国能源格局中具有不可替代的地位。
1、我国煤炭行业的现状 1.1 受到国家宏观制度的制约 煤炭行业属于高危行业，国家对其加强了安全整顿，无论是从设备上还是从安全防护措施上都加大了监管力度，这样就增加了吨煤成本。其次煤炭污染严重，导致近几年来雾霾现象十分严重，国务院于2013年9月发布《关于大气污染防治行动计划》，明确到2017年，京津冀、长三角、珠三角等区域大气细颗粒物浓度分别下降25%、20%、15%左右，煤炭在全国能源消费中的占比降至65%以下。不断强化的环境约束以及国家能源政策的变动对煤炭在中国能源结构中的主体地位带来了较大冲击，再有新能源的出现与提倡，如核能、太阳能、风能等产业的出现大大地挤压了煤炭的产量，占有了煤炭一定的利润空间。其中，可再生能源的增长是对煤炭的直接代替。 如表1所示 年份能源生产总量 （万吨标准煤） 构成（能源生产总量=100） 原煤原油天然气水电、核电、 风电 2010 296916 76.6 9.8 4.2 9.4 2011 317987 77.8 9.1 4.3 8.8 2012 333300 76.6 8.9 4.4 10.1 2013 356536 75.9 8.4 4.5 11.2 2014 357079 73.8 8.5 4.8 12.9 资料来源：《煤炭工业统计提要》《BP世界能源统计年鉴2015》 1.2受到国际煤炭市场的制约 我国加入WTO成为世界经济组织的一员。在国际市场经济这个平台里，信息的流动性与资源的共享性发展迅速，国外的矿石、铁粉、煤炭以其品质好、价格低等优点打入我国煤炭市场。如下图
洁净煤技术（clean coal technology） 传统意义上的洁净煤技术主要是指煤炭的净化技术及一些加工转换技术，即煤炭的洗选、配煤、型煤以及粉煤灰的综合利用技术，国外煤炭的洗选及配煤技术相当成熟，已被广泛采用；目前意义上洁净煤技术是指高技术含量的洁净煤技术，发展的主要方向是煤炭的气化、液化、煤炭高效燃烧与发电技术等等。它是旨在减少污染和提高效率的煤炭加工、燃烧、转换和污染控制新技术的总称，是当前世界各国解决环境问题的主导技术之一，也是高新技术国际竞争的一个重要领域。根据我国国情，洁净技术包括：选煤，型煤，水煤浆，超临界火力发电，先进的燃烧器，流化床燃烧，煤气化联合循环发电，烟道气净化，煤炭气化，煤炭液化，燃料电池。 《洁净煤技术》杂志创刊于1995年，是由国家煤矿安全监察局主管、由煤炭科学研究总院与煤炭工业洁净煤工程技术中心联合主办，经国家科委与新闻出版署正式批准向国内外公开发行的国家级技术刊物。主要刊载煤炭加工（洗选、型煤、水煤浆、配煤、煤泥利用），煤炭高效洁净燃烧（流化床技术、粉煤燃烧、燃煤联合循环发电、矸石发电），煤炭转化（气化、液化、焦化、燃料电池），污染控制与废弃物管理（土地复垦、烟气净化、粉煤灰综合利用、矿井水处理、矿区污染治理）等洁净煤技术方面的学术论文、研究报告、专题评述、国外技术动态和政策法规等文章。 2000年荣获中国学术期刊（光盘版）检索与评价、首届《CAJ-CD规范》执行优秀奖，全国中文核心期刊，中国科技核心期刊，是煤炭系统著名的技术类期刊。 《洁净煤技术》杂志社主营业务：①编辑、出版《洁净煤技术》期刊；编辑、出版书籍、增刊、专刊；②为矿山设备提供科学研究、设备选型、专题调研、专家咨询等咨询服务；为矿山设备、技术应用提供广告策划宣传、企业产品鉴定、推介（策划与发布）服务；③举办专业或专题技术培训、学术研讨会；承办、宣传、协办煤炭、电力、冶金、化工、机械等行业相关领域展会；④承包各类系统数据集成信息化项目；承担循环经济、企业管理、发展战略等方面的经济咨询业务；⑤承担煤炭企业技术咨询课题及技术服务项目、可行性研究及煤炭企业发展规划和区域规划等。 编辑本段技术工艺 洁净煤技术包括两个方面，一是直接烧煤洁净技术，二是煤转化为洁净燃料技术。 直接烧煤洁净技术 这是在直接烧煤的情况下，需要采用的技术措施：①燃烧前的净化加工技术，主要是洗选、型煤加工和水煤浆技术。原煤洗选采用筛分、物理
龙源期刊网 https://www.doczj.com/doc/1e8012476.html, 分析无线电通信技术的发展现状及创新 作者：邓恒 来源：《锋绘》2018年第06期 摘要：无线电通信技术自成立以来发展迅速。尽管中国的无线电通信技术发展较晚，但随着近年来该领域的投资增加，发展趋势有所提高。无线电通信技术使人们能够在没有地理和时间限制的情况下进行通信，这大大缩小了人与人之间的距离，为生活提供了极大的便本文主要阐述了无线电通信技术仪表的发展，优缺点，分析了其发展现状，最后提出了未来创新发展的战略。 关键词：无电线;通信技术;创新 无线电技术的原理基本上是将信号转换成无线电波进行传输，以确保信号的及时性和准确性，以满足人们的通信需求。随着技术的不断发展，应用了更先进的技术，使无线技术的使用更加成熟，为人们提供的服务越来越好。 1 无线电通信技术的分析 1.1 无线电通信技术的发展 在19世纪60年代，英国物理学家马克斯韦尔建立了电磁场理论并预测了电磁波的存在。1895年，俄罗斯物理学家发明了无线电并宣布了无线电通信技术的诞生，于1901年，英国和纽芬兰进行了2，700公里的长途无线通信，而无线电技术正式进入了人们的生活。目前，计算机技术将微电子技术、光电技术和超远程信息管理技术相结合，创造出在制造、气象、军事和其他领域中发挥重要作用的现代无线电通信技术。 1.2 无线电通信技术的优势 首先，在应用无线电通信技术之前，地理限制是人们沟通的最大障碍。沟通越多，沟通就越困难。无线电技术克服了地理限制，允许不同地区的人们以语音、文本、视频和数据的形式进行通信。其次，沟通的稳定性很高。无线电波不易影响环境因素影响，使通信过程非常顺畅。最后，无线电移动性非常好，人们可以随时进行通信。 1.3 无线电通信技术的不足 与其他通信方法相比，无线技术也具有一些缺点。同时，外界可以轻易拦截无线电信号，造成重要信息或机密性的丢失，影响人们的信息安全，甚至对企业、军队和政府造成重大损害。因此，由于現代无线电通信技术的缺点，目前研究最佳通信方法以提高无线电通信技术的机密性和可靠性已成为热门话题。
我国采煤技术的现状与发展趋势 苏村煤矿生产科郭飞飞 摘要 在当今社会发展的新形式下,煤矿开采技术的进步和完善始终是采矿学发展的主题。采煤方法和工艺的进步和完善始终是采矿学科发展的主题。采煤工艺的发展将带动煤炭开采各环节的变革，现代采煤工艺的发展方向是高产、高效、高安全性和高可靠性，基本途径是使采煤技术与现代高新技术相结合，研究开发强力、高效、安全、可靠、耐用、智能化的采煤设备和生产监控系统，改进和完善采煤工艺。在发展现代采煤工艺的同时，继续发展多层次、多样化的采煤工艺，建立具有中国特色的采煤工艺理论。 关键词: 采煤工艺；控制技术；机械化开采发展趋势 煤炭是我国重要的基础能源和重要原料，煤炭工业的发展支撑了国民经济的快速发展。煤炭在我国一次能源生产和消费结构中的比重仍居前列近年来，随着综采设备制造技术的飞速发展，综采设备走向重型化、强力化和自动化，使设备的可靠性得到保证，有力的推动了大采高综采技术的发展，带来了新一轮采煤技术的革命，目前在神东、晋城等矿区已率先在厚煤层中使用大采高综采设备，实现了国内工效最高，吨煤成本最低的成果，极大地提高了煤炭市场的竞争能力。 一、我国已成为世界最大的自然资源开采国之一 （一）、我国是世界上多数矿产品的最大生产国 在国际组织和一些国家统计的矿产品种类当中，绝大多数品种我国都有储量并进行生产；在国际贸易中交易量最大的一次能源和金属类矿产品当中，所有大宗产品的产量我国都名列世界前茅，还有许多种矿产品的产量我国位居世界第一。 （二）、我国矿产品的高产量是由过度开采维持的 必须指出的是，在我国矿产品量在世界位居前茅这一成绩的背后，是对自然资源的过度开采。相对于庞大的人口规模，我国的矿产资源本来就十分贫乏。即使不考虑这一因素，就各种矿产的绝对储量来说，与其他一些国家相比，我国的储量也不算很富集。但我国许多种矿产品生产长时期维持高产，这不能不说是对自然资源的不计后果的开发。 （三）、过度开采使我国的多数矿产资源将在近期枯竭 不顾储量多少、毫无节制的掠夺性开采，使我国的大多数矿产资源面临将在近期枯竭的局面。根据联合国《矿产业统计年鉴》、《能源统计年鉴》，世界金属协会《金属统计》的数据综合整理而成的我国矿产资源可开采年限的统计，金属矿可开采储量的数值为金属净含量，可开采年数由开采储量除以1999年或1997年的当年产量求得。12种矿产品当中，只有3种的开采可以继续维持100年以上，其他矿产品，包括在我国矿产资源当中储量最大的煤炭在内，可开采年限仅有50年左右。可以说，我国对自然资源过度开发问题在很大程度上是总体性的。
