瓦楞纸板常见质量问题和产生原因及解决办法.pptx

瓦楞纸板常见纸病的解决方案一、开胶、假粘1、里纸开胶原因分析：1.1胶质量不符生产要求或腐败变质；1.2上胶量太小；1.3车速过快，瓦楞辊、压力辊热量不足；1.4压力辊压力不足；1.5瓦楞辊、压力辊的中高严重磨损。

解决方法：1.1更换合格胶液；1.2适量调大涂胶量；1.3提高瓦楞辊、压力辊温度，保证180℃以上开机，同时根据温度情况调整车速；1.4适当调整压力辊压力，以里、瓦纸粘合良好，里纸不露楞、瓦纸不碎为宜；1.5打磨或更换新压力辊、瓦楞辊。

1、面纸开胶、夹芯开胶原因分析：2.1胶量过小、烘干机速度过慢；2.2胶液稀薄，涂胶辊挂胶不足；2.3烘干机热板温度不足，胶液未充分糊化；2.4烘干机车速过快，纸板烘干不足；2.5烘干机传输带上面的压载辊没完全落下。

解决方法：2.1适当加大涂胶量，并酌情提高车速；2.2更换胶液或在原胶液中加入适量乳化剂；2.3升高烘干机热板温度至180℃以上开机；2.4减慢车速；2. 5落下压载浮辊。

原因分析：3.1瓦楞辊温度不足；3.2胶量过小，温度过高；3.3车速缓慢造成萃胶；3.4胶液黏度不够。

解决方法：3.1提高单面机工作温度；3.2调整涂胶量，关闭热源，待温度下降至180℃以下，160℃以上开机；3.3提高单面机速度；3.4适当增加胶液黏度。

2、面纸假粘原因分析：4.1烘干机热板温度不足；4.2胶液沉淀变质；4.3纸板在烘干机内停留时间过长。

解决方法：4.1待温度达到胶液能糊化时开机；4.2更换新胶；4.3尽量减少停机时间，换单换纸和断纸再续时动作要果断迅速。

二、倒楞1、单面纸板倒楞原因分析：1.1瓦楞辊磨损；1.2上下瓦楞辊间隙过大；1.3瓦楞纸定量太高且厚度太厚；1.4瓦楞纸水分过大；1.5瓦楞纸未经预热器，可塑性差。

解决方法：1.1磨削或更换瓦楞辊；1.2调整瓦楞辊间隙至0.5mm；1.3更换瓦楞纸；1.4调大预热包角，增大预热面积；1.5将瓦楞纸穿过预热器。

瓦楞纸板的常见问题瓦楞纸板和瓦楞纸箱是目前我们所使用包装材料中所占比例最大的一部分，其性能好坏也直接影响到对所包装产品的保护能力。

纸箱的不合格可能导致包装的严重变形、开裂、堆垛倾斜、甚至倒塌。

我们都希望自己的终端产品经过一系列不确定的流通环境后能完好地到达客户手中，这不仅是对产品性能的考核，同样是对箱物理性能的不小挑战，而一个完好的外包装能使您的产品更容易得到客户的青睐，这就使实际发货前的包装测试显得尤为重要了。

纸板的对角翘曲的问题对角翘曲，是由纵向和横向翘曲合成而产生的翘曲。

其原因主要在桥架上单面瓦楞纸板堆积过多成为过载、单面瓦楞纸板上的张力过大（张力是纵向翘曲的原因）、另外上翘、下翘或是S型翘曲 如前述是由于瓦楞纸板的水分差破坏了伸缩的平衡而产生的。

所以解决对角翘曲需综合考虑上述各种情况，在操作中一一排除上述不良情况，边操作、边观察。

例如：可通过对单面瓦楞纸板或面纸进行喷水，平衡纸板的含水量；可通过调整放纸架刹车松紧调整纸张张力、调整预热机包角、调整预处理机的包角等手段控制纸板的张力；可控制瓦楞纸板生产线的车速在稳定的状况下运行，合理减少桥架上的堆积量而不使其过载。

瓦楞纸板压线破裂的几点分析(1)上下压线辊轮间隙过小根据纸板楞形和纸板厚度调整上下压线辊间隙，以保持合理的压力强度，如压线强度过小虽然不会引起压线破裂，但在纸箱组合时必须过分折曲箱盖板，最终会发生裂开现象，这种现象多发生在低级原纸制作的纸板。

(2)压线轮的组合位置不对中为了准确安装压线轮，通常在加工压线轮时都有1mm的对中开槽缝，配合不好不但会发生压线破裂和箱体组合时棱角不好，还会发生摇盖虚缝或搭叠现象，造成纸板箱的缺陷。

当然，各种机器压线轮本身的加工缺陷也会引起压线破裂。

(3)二次滚压压力问题上下压线轮滚压的横向压痕线棱角总不如碰线压痕机压痕的结果，但二者生产力和经济性是难以相提并论的。

所以要使纸板生产线纵向压痕分纸机器的上下压线轮压痕达到或接近磁线压痕的棱角，需在纸板压痕机前后的两根压线轴上分别安装上下压线轮，纸板经过的第一次滚线为预滚压痕线，改变压痕处瓦楞纸板结构，再经第二次滚压压痕线，第一次预压力略低于第二次滚压压力，这样就能达到良好的棱角。

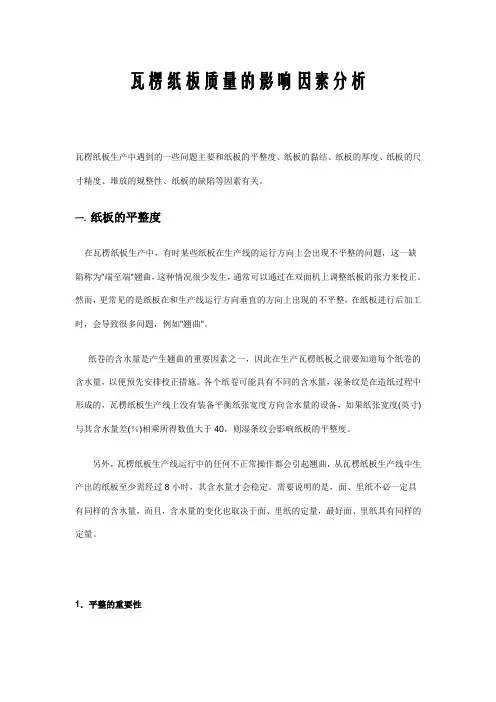

瓦楞纸板质量的影响因素分析瓦楞纸板生产中遇到的一些问题主要和纸板的平整度、纸板的黏结、纸板的厚度、纸板的尺寸精度、堆放的规整性、纸板的缺陷等因素有关。

一. 纸板的平整度在瓦楞纸板生产中，有时某些纸板在生产线的运行方向上会出现不平整的问题，这一缺陷称为"端至端"翘曲，这种情况很少发生，通常可以通过在双面机上调整纸板的张力来校正。

然而，更常见的是纸板在和生产线运行方向垂直的方向上出现的不平整，在纸板进行后加工时，会导致很多问题，例如"翘曲"。

纸卷的含水量是产生翘曲的重要因素之一，因此在生产瓦楞纸板之前要知道每个纸卷的含水量，以便预先安排校正措施。

各个纸卷可能具有不同的含水量，湿条纹是在造纸过程中形成的，瓦楞纸板生产线上没有装备平衡纸张宽度方向含水量的设备，如果纸张宽度(英寸)与其含水量差(％)相乘所得数值大于40，则湿条纹会影响纸板的平整度。

另外，瓦楞纸板生产线运行中的任何不正常操作都会引起翘曲，从瓦楞纸板生产线中生产出的纸板至少需经过8小时，其含水量才会稳定。

需要说明的是，面、里纸不必一定具有同样的含水量，而且，含水量的变化也取决于面、里纸的定量，最好面、里纸具有同样的定量。

1．平整的重要性当纸板直接作为成品出售时，翘曲往往被用户认为是质量问题而成为扯皮的根源。

更进一步说，瓦楞纸板的平整度对以后的加工操作有很大的影响。

在自动堆积机中，纸板平整才能堆积稳定，才能很方便地由滚轮传送器运出去，堆积的稳定性对于从瓦楞纸板生产线终端传送到库房，再从库房传送到后加工设备是很重要的。

后加工设备的自动进料器不能接受过于翘曲的纸板，翘曲的纸板会引起阻塞和机器停车，大大降低生产效率。

同时，如果后加工设备不能够连贯地传送纸板，就会导致不准确的印刷记数和模切操作.纸板翘曲也会导致粘盒、粘箱困难。

另外，纸板翘曲会降低纸箱的抗压强度，因为箱壁偏移使纸箱易垮塌。

2。

翘曲度的测量为了在瓦楞纸板生产线上进行各种调整以平整翘曲也为了纸板在厂内、外的质量控制，都需要测量翘曲度。

瓦楞纸板生产线常见问题及维护方法1起楞过程中的常见故障及排除方法1.1瓦楞的高度不够，原因可能是压力或温度过低，或者纸张含水分过高。

解决办法是调整压力或辊温，或降低车速，使纸张得以干燥。

1.2瓦楞高度不均一，压出的瓦楞纸两边长短不同呈扇形。

这是由于瓦楞辊平行度不好或两端压力不均匀所致。

如左边瓦楞纸比右边短，应适当将上瓦楞辊左边升高，否则逆向调整。

1.3瓦楞纸卷曲成筒状，主要原因是上下辊筒温度差过大。

应检查上、下辊筒内加热源工作情况，或许其中之一出现故障，可予以修理或更换。

1.4瓦楞纸粘在瓦楞辊面上。

辊面温度过高或原纸水分含量过大都会出现这种现象。

此时应调整辊面温度，使纸张干燥后再压楞，若刮刀与辊槽不贴合，应调整或更换。

2瓦楞辊的维护与保养方法2.1使用前要检查瓦楞辊的平行度和紧固情况，调整好辊间配合压力。

2.2使用时要注意对瓦楞辊进行充分的润滑。

生产中在瓦楞辊表面喷洒少量油雾或减摩剂，会使瓦楞辊间磨损减少，也可防止瓦楞纸断裂和起泡现象的发生。

2.3使用后要清除配合压力，清扫辊面。

切忌用水冲洗高温辊面，否则将会使辊变形，加速磨损。

2.4定期保养。

瓦楞辊正常情况下可生产2000万米左右的瓦楞纸板，如果每天生产5万米瓦楞纸板，大约一年后就要进行磨削加工修理，磨削后的瓦楞辊直径约减少1.0mm，瓦楞的系数增大，原纸与胶粘剂用量也增多。

3瓦楞纸箱在印刷中应注意的问题3.1避免满版印刷瓦楞纸箱满版或四周印刷图文时，除压印辊对瓦楞纸板有压皖的作用外，油墨对纸面还有浸润作用，这些将使瓦楞纸箱的抗压强度降低。

因此，瓦楞纸箱印刷图文越简单越好，并尽可能避免在整个箱面上到处印刷图文，更不要满版印色。

3.2避免带状(与瓦楞纸板机械方向相同)印刷有的装潢设计人员由于缺少印刷工艺知识，设计的纸箱印刷图案有一些横向的渐变线条。

当印刷时，印刷压力将瓦楞压溃。

纸箱的这一区域将发生应力集中，因而最易折断。

3.3油墨颜色要醒目由于瓦楞纸板本身的颜色相当暗，所以在选择印刷的颜色时必须考虑到尽量选用颜色饱和度大的，着色力强的油墨(如大红色)，否则印出来的颜色与希望的颜色会有很大差距。

常见的瓦楞纸板缺陷及其解决方法瓦楞纸板产生质量问题的原因是多方面的，有原纸质量缺陷的因素，也有生产工艺不当的原因；有机器不良造成的，亦与操作技术的把握程度有关等等。

防止瓦楞纸板质量问题的产生，首先要注重从质量的源头上进行控制，即要加强原纸的质量检验和控制，并对生产设备进行认真的保养和维修。

生产质量源头控制好了，还要注意把握好操作技术和工艺技术关，如不同质量的原纸、不同含水率的原纸、不同生产环境条件下，单面机的生产速度若一概开快车，就很容易产生质量缺陷问题。

所以，科学合理地掌握生产工艺，也是提高瓦楞纸板加工质量的有效措施。

瓦楞纸板翘曲变形消除办法采用适量而又均匀、恒定的涂胶量；控制原纸的水分不能超标；保持适度的预热；控制瓦楞纸板过纸天桥中应保持一定的滞留量；根据原纸的水分，调整机器的生产速度；纸卷的张力要控制适度，不可过紧或过松，两边也不可存在松紧不一情况；重量辊的压力要调整保持适度；通过增大或减少预热或喷蒸汽的办法，来调整原纸水分的平衡；控制单面机或双面机生产环境保持稳定的温湿度；瓦楞辊、压力辊、活动辊和预热辊要调整保持平衡状态；对使用磨损厉害的瓦楞辊应更换新辊；切忌将含水率高低悬殊过大的瓦楞纸、面纸或里纸（箱板纸）进行配套成型加工。

瓦楞纸板出现搓衣板状变形的原因瓦楞纸板由于受到温度、黏合剂和机器张力和原纸质量等方面的作用，就容易出现搓衣板状变形。

产生原因：1、原纸的纤维组织的伸缩率差异较大；2、面纸或里纸的定量偏低和原纸的纤维组织过于柔软的话，成型后其挺度相应也就差；3、黏合剂涂布量过多或不均匀时，使瓦楞楞顶两侧边缘也有胶液，当其与面纸或里纸黏结干燥后，由于收缩作用导致对面纸或里纸构成一定扭力；4、黏合剂的黏度偏低，与里纸或面纸的纤维组织没有很好地黏结成坚固的整体；5、单面机或双面机的瓦楞辊、压力辊间隙不适、不平衡；6、瓦楞辊楞齿顶磨损严重时，由于楞齿顶面积增大而加大胶的涂布量，使面纸或里纸黏结后容易变形；7、瓦楞辊、压力辊或预热辊的温度过高或过低等情况存在时，都容易使瓦楞纸板成型后出现搓衣板状变形现象。

瓦楞纸板生产线故障与对策在制造瓦楞纸板时会产生很多故障，其中有原材料问题，粘合剂问题，机械本身问题，操作技术问题及熟练程度的问题，在当今市场需求尤其在生产过程控制特别要求尽量尽快减少。

由上述故障引出的质量问题造成的报废数量和频率是重中之重。

经公司研究决定，由技术部编写本对策以解决生产急需达到降低控制成本之目的。

一、瓦楞纸断裂这是鉴别瓦楞纸适应性的重要指标。

其形原因：1、单面机预热张力2、瓦楞纸刹车器3、在进入上下瓦楞辊时受到的弯曲与剪切力产生原因解决办法①瓦楞原纸质量不好①更换瓦楞原纸②瓦楞辊磨损②进行简易修复或更换瓦楞辊③瓦楞辊间隙太小③修正和调整瓦楞辊的贴合间隙④运行中机械性损坏④检查并修复机械性不当造成的损伤⑤刹车过紧⑤降低气刹压力减少刹车紧力⑥预热包角过大⑥减少预热包角二、瓦楞折皱产生原因解决办法①瓦楞原纸在抄造或抄宽方向上有湿斑或料斑①增大预热器包角②瓦楞原纸的制动力不强②加大制动力平衡张力③瓦楞辊的平行度不好③修正或调整瓦楞辊的平行度④瓦楞原纸含水平不均衡④适当预热或喷蒸气使其保持平衡的含水三、瓦楞的变形表现为：没有达到规定的瓦楞高度，瓦楞变形，瓦楞形不整齐的现象。

这样的瓦楞成形的纸板本身比较软，平面强度低，刚性也低，做成的纸箱抗压强度也低，戳穿强度也小。

此种原因在流水线上有发生，在制箱过程中也有发生。

产生原因解决办法①使用了低强度的瓦楞原纸本身抗压强度不够①更换高强度瓦楞纸②瓦楞原纸水分过低或过高易变形②加大预热包角或喷雾均衡水分③上、下瓦辊间压力不足时瓦楞成型不好③调整合适压力④瓦楞辊磨损，降低了瓦楞高度④更换瓦辊和压力辊可解决⑤双面机上涂胶辊和压载辊的间隙调节不当⑤调节合适间隙达到正常合适⑥加热部和冷却部的加重辊压力不适当导致压溃⑥调整加大压辊间隙高度⑦瓦楞纸板水分高或热板温度不够不能使其定型⑦加大蒸气压力使温度升高到合适温度，或检查导致温度不好的原因以解决⑧横切机压辊调节太重，导致压溃瓦楞⑧调节重辊铊的间隙距离可解决四、瓦楞的倾斜表现为：瓦楞向纸板运动方向倾斜，但还没倒塌。

瓦楞纸板常见故障原因分析与排除在一般情况下，纸板出现不良现象，主要是以下几方面原因，1、机械出现故障；2、机器调整不到位；3、蒸汽供应不足；4、浆糊制作质量不合格；5、原纸质量不达标等。

所有这些都围绕一个员工的“责任心”来决定的。

不管是设备缺陷还是原材料因素引起的，在人的责任心驱动下都是可以互补的。

纸板粘接原理：途胶—渗透—相接—粘接—定型瓦楞芯纸与面纸的粘合主要是淀粉黏合剂的凝聚粘合，胶水渗透面纸表面及瓦楞芯纸表面，进入纸板的纤维间隙里引起渗透粘合。

同时面纸和瓦楞芯纸与浆糊表面形成有黏合剂间的粘合，即形成表面粘合，渗透到纸板的浆糊同纸板表面的浆糊形成一个集合，这种粘合本身分子间的粘合称为凝聚粘合，三种粘合将面纸与芯纸紧密粘合。

浆糊的糊化温度与气候的关系夏天的糊化温度为57-59℃，冬天的糊化温度为55-57℃，因为夏天浆糊温度高，纸张及机械热度均够，较易贴合，所以糊化温度较高，粘度比较稳定，冬天因天气寒冷，浆糊温度也低，所以要降低糊化温度，减少浆糊熟化需求之热量，以利于贴合。

3，生粉的糊化过程是先破坏团粒结构导致团粒澎胀，使淀粉分子和水溶解。

4，粘合过程是在有足够的热度和湿度在原纸上完成，涂敷于楞峰上的浆糊逐渐浸润，扩散并渗透入纸张纤维结构中，此时生粉将会迅速凝胶熟化并在高温作用下蒸发掉水分，最后达到完全固化。

若浆糊凝胶过快，将会造成因胶水扩散﹑渗透不够而集结在纸板的表面并凝结成晶状，造成纸板假粘；若浆糊凝胶过慢，将会出现胶水大量地扩散并渗透到楞峰施胶线两侧而呈现白色线条状，此时因生粉无法熟化而丧失粘性，致使纸板粘合欠佳。

由此可见，寻找浆糊的凝胶点是解决纸板粘合效果的关键，由于单面机和双面机的机构差异，决定浆糊配方应有所不同，通常情况下单面机由于其独特的施胶机构决定其粘合过程是在高温﹑高速的状态下粘合成型的，在一瞬间内需要完成途胶—渗透—相接—粘接—定型这样5个粘合成型步骤。

因此选择黏度低﹑凝胶点较高的配方，而糊机粘合时间比单面坑机长，且涂胶机构为冷态施胶，它的粘合过程是在常温下完成粘合成型，这就要求选择黏度高﹑凝胶点较低的配方，以满足纸板粘合成型的需要。

转瓦楞纸板生产线常见故障及对策在制造瓦楞纸板时会产生很多故障，其中有原材料问题，粘合剂问题，机械本身问题，操作技术问题及熟练程度的问题，在当今市场需求尤其在生产过程控制特别要求尽量尽快减少。

由上述故障引出的质量问题造成的报废数量和频率是重中之重。

经公司研究决定，由技术部编写本对策以解决生产急需达到降低控制成本之目的。

一、瓦楞纸断裂这是鉴别瓦楞纸适应性的重要指标。

其形原因：1、单面机预热张力2、瓦楞纸刹车器3、在进入上下瓦楞辊时受到的弯曲与剪切力产生原因解决办法①瓦楞原纸质量不好①更换瓦楞原纸②瓦楞辊磨损②进行简易修复或更换瓦楞辊③瓦楞辊间隙太小③修正和调整瓦楞辊的贴合间隙④运行中机械性损坏④检查并修复机械性不当造成的损伤⑤刹车过紧⑤降低气刹压力减少刹车紧力⑥预热包角过大⑥减少预热包角二、瓦楞折皱产生原因解决办法①瓦楞原纸在抄造或抄宽方向上有湿斑或料斑①增大预热器包角②瓦楞原纸的制动力不强②加大制动力平衡张力③瓦楞辊的平行度不好③修正或调整瓦楞辊的平行度④瓦楞原纸含水平不均衡④适当预热或喷蒸气使其保持平衡的含水三、瓦楞的变形表现为：没有达到规定的瓦楞高度，瓦楞变形，瓦楞形不整齐的现象。

这样的瓦楞成形的纸板本身比较软，平面强度低，刚性也低，做成的纸箱抗压强度也低，戳穿强度也小。

此种原因在流水线上有发生，在制箱过程中也有发生。

产生原因解决办法①使用了低强度的瓦楞原纸本身抗压强度不够①更换高强度瓦楞纸②瓦楞原纸水分过低或过高易变形②加大预热包角或喷雾均衡水分③上、下瓦辊间压力不足时瓦楞成型不好③调整合适压力④瓦楞辊磨损，降低了瓦楞高度④更换瓦辊和压力辊可解决⑤双面机上涂胶辊和压载辊的间隙调节不当⑤调节合适间隙达到正常合适⑥加热部和冷却部的加重辊压力不适当导致压溃⑥调整加大压辊间隙高度⑦瓦楞纸板水分高或热板温度不够不能使其定型⑦加大蒸气压力使温度升高到合适温度，或检查导致温度不好的原因以解决⑧横切机压辊调节太重，导致压溃瓦楞⑧调节重辊铊的间隙距离可解决四、瓦楞的倾斜表现为：瓦楞向纸板运动方向倾斜，但还没倒塌。

瓦楞纸板制造过程可能故障及解决（一）平行切刀，耐折试验机，纸张表面吸收重量测定仪的检测设备大量使用在纸品包装行业，为预防瓦楞纸板制造故障的发生提供了帮助，同时保证了瓦楞纸板的产品品质。

平行切刀是瓦楞纸板边压(竖压/粘合)强度试验必须的专用器具,适用于纸版生产行业,包装行业商检,科研院对纸、纸张进行环压强度的物理性能测试样的必备工具.耐折测试仪适合纸张、金属薄片的耐弯折试验,适合造纸、包装材料及薄金属板等行业使用。

试法系将试片两端固定于本机上、下夹具，上夹具施于所须之荷重，使试片承受一定之张力。

下夹具则在试片垂直状态下，向左右两边往复弯折，直到折断试片，记录弯折次数.纸张吸性测试仪是纸和纸板表面吸水性试验的常规仪器，亦称为纸张表面吸收重量测定仪。

这种仪器采用吸收性试验多种方法中的可勃（Cobb）试验法，因此也称为可勃吸收性测定仪。

该产品主要用于测定施胶纸和纸板包括瓦楞纸板的表面吸水性。

本仪器只是测定纸与纸板表面吸水性，但不适用于准确评价纸或纸板的书写性能。

在制造瓦楞纸板时会产生很多故障，其中有原材料问题，粘合剂问题，机械本身问题，操作技术问题及熟练程度的问题，在当今市场需求尤其在生产过程控制特别要求尽量尽快减少。

由上述故障引出的质量问题造成的报废数量和频率是重中之重。

我们就制造瓦楞纸板产生的故障及解决方法做一些研究探讨。

一、瓦楞纸断裂这是鉴别瓦楞纸适应性的重要指标。

其形原因：1、单面机预热张力2、瓦楞纸刹车器3、在进入上下瓦楞辊时受到的弯曲与剪切力产生原因解决办法①瓦楞原纸质量不好①更换瓦楞原纸②瓦楞辊磨损②进行简易修复或更换瓦楞辊③瓦楞辊间隙太小③修正和调整瓦楞辊的贴合间隙④运行中机械性损坏④检查并修复机械性不当造成的损伤⑤刹车过紧⑤降低气刹压力减少刹车紧力⑥预热包角过大⑥减少预热包角二、瓦楞折皱产生原因解决办法①瓦楞原纸在抄造或抄宽方向上有湿斑或料斑①增大预热器包角②瓦楞原纸的制动力不强②加大制动力平衡张力③瓦楞辊的平行度不好③修正或调整瓦楞辊的平行度④瓦楞原纸含水平不均衡④适当预热或喷蒸气使其保持平衡的含水三、瓦楞的变形表现为：没有达到规定的瓦楞高度，瓦楞变形，瓦楞形不整齐的现象。
