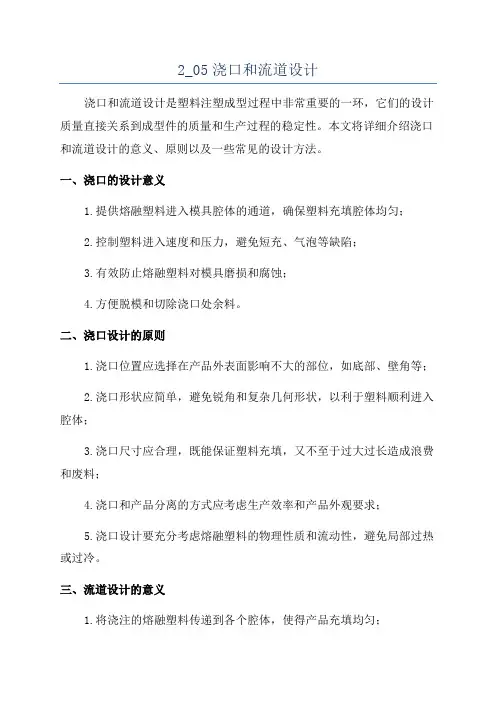

2_05浇口和流道设计浇口和流道设计是塑料注塑成型过程中非常重要的一环，它们的设计质量直接关系到成型件的质量和生产过程的稳定性。

本文将详细介绍浇口和流道设计的意义、原则以及一些常见的设计方法。

一、浇口的设计意义1.提供熔融塑料进入模具腔体的通道，确保塑料充填腔体均匀；2.控制塑料进入速度和压力，避免短充、气泡等缺陷；3.有效防止熔融塑料对模具磨损和腐蚀；4.方便脱模和切除浇口处余料。

二、浇口设计的原则1.浇口位置应选择在产品外表面影响不大的部位，如底部、壁角等；2.浇口形状应简单，避免锐角和复杂几何形状，以利于塑料顺利进入腔体；3.浇口尺寸应合理，既能保证塑料充填，又不至于过大过长造成浪费和废料；4.浇口和产品分离的方式应考虑生产效率和产品外观要求；5.浇口设计要充分考虑熔融塑料的物理性质和流动性，避免局部过热或过冷。

三、流道设计的意义1.将浇注的熔融塑料传递到各个腔体，使得产品充填均匀；2.控制塑料的流速和压力，避免气泡、短充等缺陷；3.提供相对稳定的压力和温度环境，促进熔融塑料的密度均匀；4.对于多腔体模具，流道设计还要充分考虑产品产量的平衡。

四、流道设计的原则1.流道的直径、长度和截面积要合理选择，以保证塑料在流道内的流速符合流动性要求；2.流道和浇口的连接处要能够顺利过渡，避免过渡断面过小或过大造成流动不畅；3.流道的布置应考虑与模具结构的配合，以便于流道的加工和安装；4.尽量减少流道的弯曲和分支，以减小塑料流动阻力和热量损失；5.流道的表面要光滑，减小摩擦阻力和物料附着。

总之，浇口和流道设计是塑料注塑成型过程中关键的一环，其设计质量直接影响产品的质量和生产过程的稳定性。

合理的浇口和流道设计可以确保塑料充填均匀、避免气泡和短充等缺陷，并提高生产效率和降低生产成本。

因此，在进行浇口和流道设计时，需要综合考虑材料的流动性能、产品的几何形状、模具结构等因素，并遵循一定的设计原则。

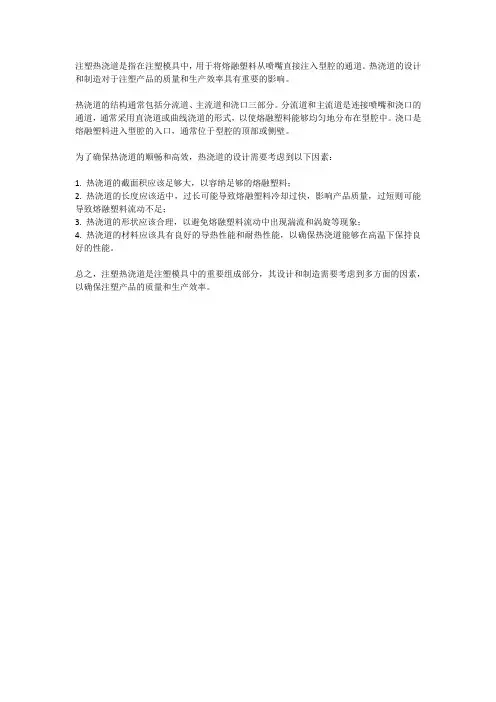

注塑热浇道是指在注塑模具中，用于将熔融塑料从喷嘴直接注入型腔的通道。

热浇道的设计和制造对于注塑产品的质量和生产效率具有重要的影响。

热浇道的结构通常包括分流道、主流道和浇口三部分。

分流道和主流道是连接喷嘴和浇口的通道，通常采用直浇道或曲线浇道的形式，以使熔融塑料能够均匀地分布在型腔中。

浇口是熔融塑料进入型腔的入口，通常位于型腔的顶部或侧壁。

为了确保热浇道的顺畅和高效，热浇道的设计需要考虑到以下因素：
1. 热浇道的截面积应该足够大，以容纳足够的熔融塑料；
2. 热浇道的长度应该适中，过长可能导致熔融塑料冷却过快，影响产品质量，过短则可能导致熔融塑料流动不足；
3. 热浇道的形状应该合理，以避免熔融塑料流动中出现湍流和涡旋等现象；
4. 热浇道的材料应该具有良好的导热性能和耐热性能，以确保热浇道能够在高温下保持良好的性能。

总之，注塑热浇道是注塑模具中的重要组成部分，其设计和制造需要考虑到多方面的因素，以确保注塑产品的质量和生产效率。

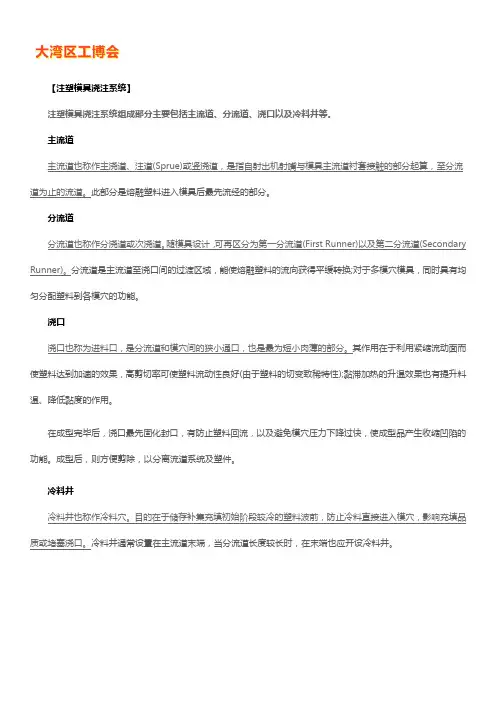

【注塑模具浇注系统】注塑模具浇注系统组成部分主要包括主流道、分流道、浇口以及冷料井等。

主流道主流道也称作主浇道、注道(Sprue)或竖浇道，是指自射出机射嘴与模具主流道衬套接触的部分起算，至分流道为止的流道。

此部分是熔融塑料进入模具后最先流经的部分。

分流道分流道也称作分浇道或次浇道。

随模具设计，可再区分为第一分流道(First Runner)以及第二分流道(Secondary Runner)。

分流道是主流道至浇口间的过渡区域，能使熔融塑料的流向获得平缓转换;对于多模穴模具，同时具有均匀分配塑料到各模穴的功能。

浇口浇口也称为进料口，是分流道和模穴间的狭小通口，也是最为短小肉薄的部分。

其作用在于利用紧缩流动面而使塑料达到加速的效果，高剪切率可使塑料流动性良好(由于塑料的切变致稀特性);黏滞加热的升温效果也有提升料温、降低黏度的作用。

在成型完毕后，浇口最先固化封口，有防止塑料回流，以及避免模穴压力下降过快，使成型品产生收缩凹陷的功能。

成型后，则方便剪除，以分离流道系统及塑件。

冷料井冷料井也称作冷料穴。

目的在于储存补集充填初始阶段较冷的塑料波前，防止冷料直接进入模穴，影响充填品质或堵塞浇口。

冷料井通常设置在主流道末端，当分流道长度较长时，在末端也应开设冷料井。

什么是模具的浇注系统?浇注系统是用来将注塑机喷嘴射出的塑料熔体导向模具型腔的一种系统。

注塑模具浇注系统作用是什么?其作用是将塑料熔体顺利地充满到模腔深处，以获得外形轮廓清晰，内在质量优良的塑料制件。

因此要求充模过程快而有序，压力损失小，热量散失少，排气条件好，浇注系统凝料易于与制品分离或切除。

>>>拓展阅读：常用的浇口形式1.直浇口即主流道浇口，属于非限制性浇口。

2.侧浇口国外将侧浇口称为标准浇口。

3.扇形浇口4.薄片浇口又称为平缝式浇口，浇口的分配流道与型腔侧边平行，其长度通常大于塑料制品宽度。

5.护耳浇口护耳浇口主要用于高透明的平板形塑料制品及变形要求很小的塑料制品。

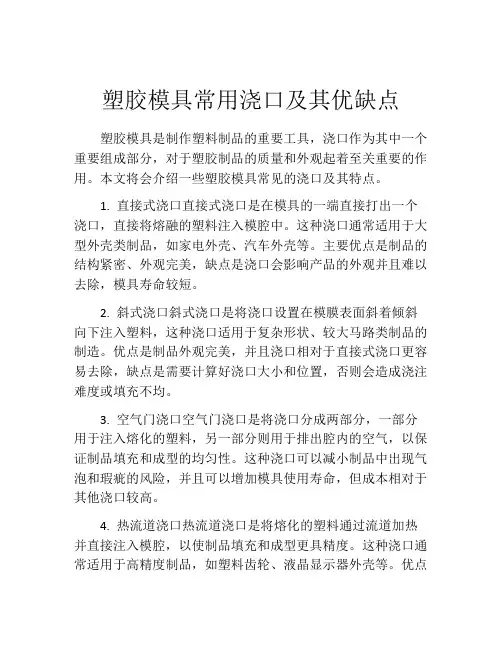

塑胶模具常用浇口及其优缺点
塑胶模具是制作塑料制品的重要工具，浇口作为其中一个重要组成部分，对于塑胶制品的质量和外观起着至关重要的作用。

本文将会介绍一些塑胶模具常见的浇口及其特点。

1. 直接式浇口直接式浇口是在模具的一端直接打出一个浇口，直接将熔融的塑料注入模腔中。

这种浇口通常适用于大型外壳类制品，如家电外壳、汽车外壳等。

主要优点是制品的结构紧密、外观完美，缺点是浇口会影响产品的外观并且难以去除，模具寿命较短。

2. 斜式浇口斜式浇口是将浇口设置在模膜表面斜着倾斜向下注入塑料，这种浇口适用于复杂形状、较大马路类制品的制造。

优点是制品外观完美，并且浇口相对于直接式浇口更容易去除，缺点是需要计算好浇口大小和位置，否则会造成浇注难度或填充不均。

3. 空气门浇口空气门浇口是将浇口分成两部分，一部分用于注入熔化的塑料，另一部分则用于排出腔内的空气，以保证制品填充和成型的均匀性。

这种浇口可以减小制品中出现气泡和瑕疵的风险，并且可以增加模具使用寿命，但成本相对于其他浇口较高。

4. 热流道浇口热流道浇口是将熔化的塑料通过流道加热并直接注入模腔，以使制品填充和成型更具精度。

这种浇口通常适用于高精度制品，如塑料齿轮、液晶显示器外壳等。

优点
是制品外观完美，浇注点留影相对较小，但成本相对其他浇口类型较高。

总之，浇口是塑胶模具中非常重要的一个技术环节，对制品成型、外观以及后续使用寿命都有很大的影响。

不同的浇口类型和形式适用于不同种类的塑料制品，需要根据实际需求进行选择。

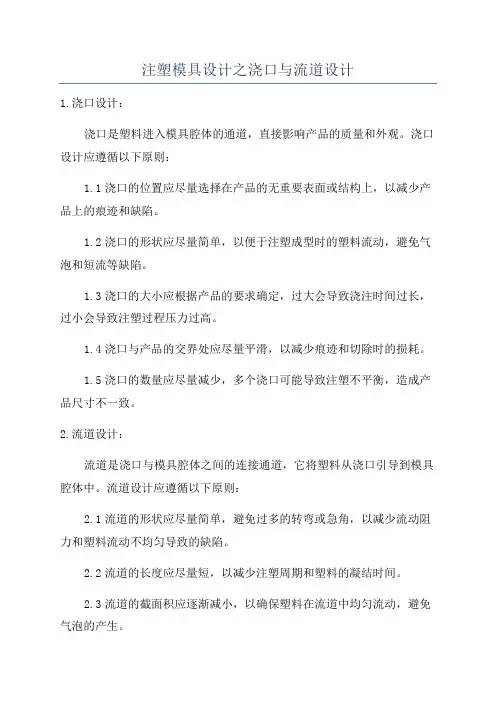

注塑模具设计之浇口与流道设计
1.浇口设计：
浇口是塑料进入模具腔体的通道，直接影响产品的质量和外观。

浇口设计应遵循以下原则：
1.1浇口的位置应尽量选择在产品的无重要表面或结构上，以减少产品上的痕迹和缺陷。

1.2浇口的形状应尽量简单，以便于注塑成型时的塑料流动，避免气泡和短流等缺陷。

1.3浇口的大小应根据产品的要求确定，过大会导致浇注时间过长，过小会导致注塑过程压力过高。

1.4浇口与产品的交界处应尽量平滑，以减少痕迹和切除时的损耗。

1.5浇口的数量应尽量减少，多个浇口可能导致注塑不平衡，造成产品尺寸不一致。

2.流道设计：
流道是浇口与模具腔体之间的连接通道，它将塑料从浇口引导到模具腔体中。

流道设计应遵循以下原则：
2.1流道的形状应尽量简单，避免过多的转弯或急角，以减少流动阻力和塑料流动不均匀导致的缺陷。

2.2流道的长度应尽量短，以减少注塑周期和塑料的凝结时间。

2.3流道的截面积应逐渐减小，以确保塑料在流道中均匀流动，避免气泡的产生。

2.4流道与模具腔体的接头处应尽量平滑，避免塑料流动时的冲击和挤压，以减少产品上的痕迹和缺陷。

总结起来，注塑模具设计中的浇口与流道设计需要考虑产品的要求、材料的特性和注塑工艺的要求等多个因素，以使得产品的质量达到最佳状态。

在实际设计中，需要结合实际情况进行调整和优化，不断改进和提高设计水平。

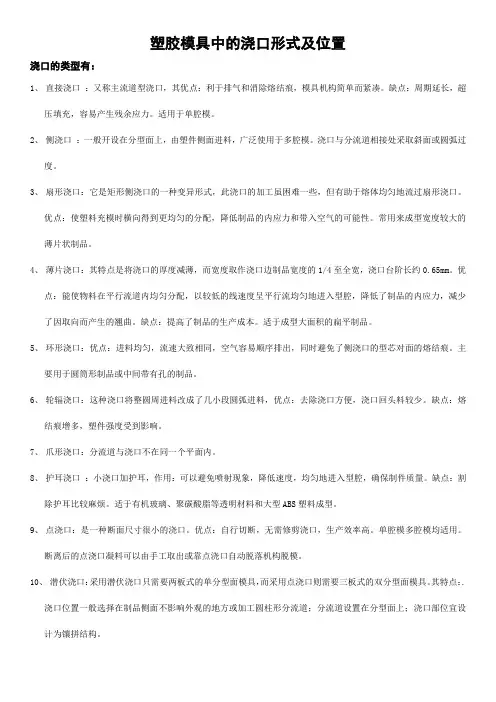

塑胶模具中的浇口形式及位置浇口的类型有：1、直接浇口：又称主流道型浇口，其优点：利于排气和消除熔结痕，模具机构简单而紧凑。

缺点：周期延长，超压填充，容易产生残余应力。

适用于单腔模。

2、侧浇口：一般开设在分型面上，由塑件侧面进料，广泛使用于多腔模。

浇口与分流道相接处采取斜面或圆弧过度。

3、扇形浇口：它是矩形侧浇口的一种变异形式，此浇口的加工虽困难一些，但有助于熔体均匀地流过扇形浇口。

优点：使塑料充模时横向得到更均匀的分配，降低制品的内应力和带入空气的可能性。

常用来成型宽度较大的薄片状制品。

4、薄片浇口：其特点是将浇口的厚度减薄，而宽度取作浇口边制品宽度的1/4至全宽，浇口台阶长约0.65mm。

优点：能使物料在平行流道内均匀分配，以较低的线速度呈平行流均匀地进入型腔，降低了制品的内应力，减少了因取向而产生的翘曲。

缺点：提高了制品的生产成本。

适于成型大面积的扁平制品。

5、环形浇口：优点：进料均匀，流速大致相同，空气容易顺序排出，同时避免了侧浇口的型芯对面的熔结痕。

主要用于圆筒形制品或中间带有孔的制品。

6、轮辐浇口：这种浇口将整圆周进料改成了几小段圆弧进料，优点：去除浇口方便，浇口回头料较少。

缺点：熔结痕增多，塑件强度受到影响。

7、爪形浇口：分流道与浇口不在同一个平面内。

8、护耳浇口：小浇口加护耳，作用：可以避免喷射现象，降低速度，均匀地进入型腔，确保制件质量。

缺点：割除护耳比较麻烦。

适于有机玻璃、聚碳酸脂等透明材料和大型ABS塑料成型。

9、点浇口：是一种断面尺寸很小的浇口。

优点：自行切断，无需修剪浇口，生产效率高。

单腔模多腔模均适用。

断离后的点浇口凝料可以由手工取出或靠点浇口自动脱落机构脱模。

10、潜伏浇口：采用潜伏浇口只需要两板式的单分型面模具，而采用点浇口则需要三板式的双分型面模具。

其特点：.浇口位置一般选择在制品侧面不影响外观的地方或加工圆柱形分流道；分流道设置在分型面上；浇口部位宜设计为镶拼结构。

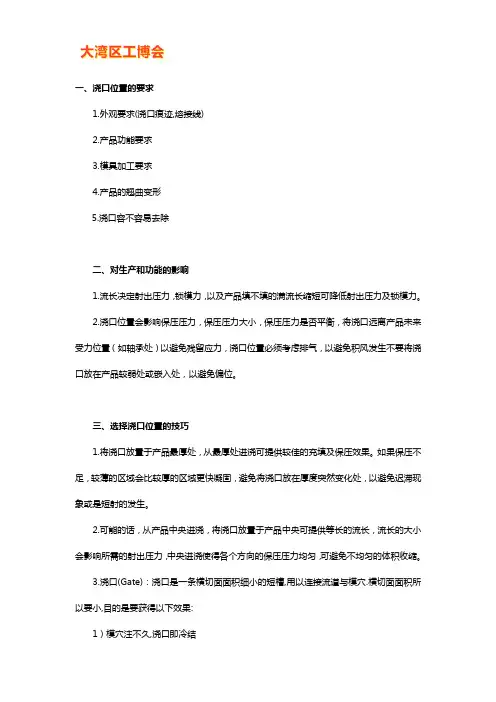

一、浇口位置的要求1.外观要求(浇口痕迹,熔接线)2.产品功能要求3.模具加工要求4.产品的翘曲变形5.浇口容不容易去除二、对生产和功能的影响1.流长决定射出压力，锁模力，以及产品填不填的满流长缩短可降低射出压力及锁模力。

2.浇口位置会影响保压压力，保压压力大小，保压压力是否平衡，将浇口远离产品未来受力位置（如轴承处）以避免残留应力，浇口位置必须考虑排气，以避免积风发生不要将浇口放在产品较弱处或嵌入处，以避免偏位。

三、选择浇口位置的技巧1.将浇口放置于产品最厚处，从最厚处进浇可提供较佳的充填及保压效果。

如果保压不足，较薄的区域会比较厚的区域更快凝固，避免将浇口放在厚度突然变化处，以避免迟滞现象或是短射的发生。

2.可能的话，从产品中央进浇，将浇口放置于产品中央可提供等长的流长，流长的大小会影响所需的射出压力，中央进浇使得各个方向的保压压力均匀，可避免不均匀的体积收缩。

3.浇口(Gate)：浇口是一条横切面面积细小的短槽,用以连接流道与模穴.横切面面积所以要小,目的是要获得以下效果:1）模穴注不久,浇口即冷结2）除水口简易3）除水口完毕,仅留下少许痕迹4）使多个模穴的填料较易控制5）减少填料过多现象设计浇口的方法并无硬性规定,大都是根据经验而行,但有两个基本要素须加以折衷考虑:1.浇口的横切面面积愈大愈好,而槽道之长度则愈短愈佳,以减少塑料通过时的压力损失.2.浇口须细窄,以便容易冷结及防止过量塑料倒流.故此浇口在流道中央,而它的横切面应尽可能成圆形.不过,浇口的开关通常是由模件的开关来决定的.3.浇口尺寸：浇口的尺寸可由横切面积和浇口长度定出,下列因素可决定浇口最佳尺寸:1）胶料流动特性2）模件之厚薄3）注入模腔的胶料量4）熔解温度5）工模温度决定浇口位置时,应紧守下列原则:1.注入模穴各部份的胶料应尽量平均.2.注入工模的胶料,在注料过程的各阶段,都应保持统一而稳定的流动前线.3.应考虑可能出现焊痕,气泡,凹穴,虚位,射胶不足及喷胶等情况.4.应尽量使除水口操作容易进行,最好是自动操作.5.浇口的位置应与各方面配合。

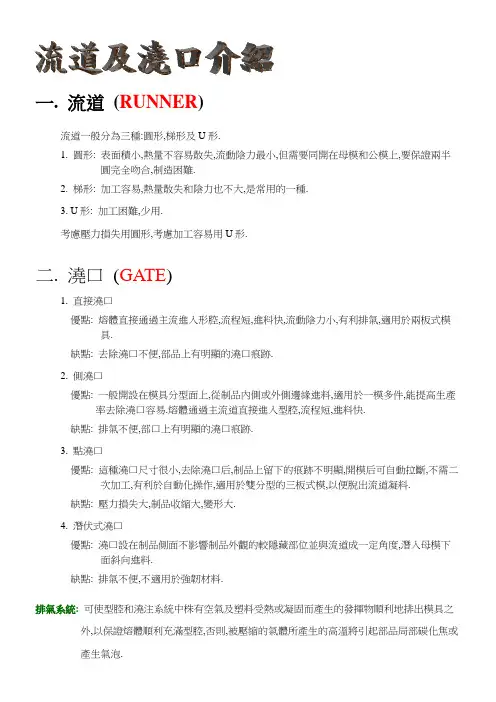

一. 流道(RUNNER)
流道一般分為三種:圓形,梯形及U形.
1. 圓形: 表面積小,熱量不容易散失,流動陰力最小,但需要同開在母模和公模上,要保證兩半
圓完全吻合,制造困難.
2. 梯形: 加工容易,熱量散失和陰力也不大,是常用的一種.
3. U形: 加工困難,少用.
考慮壓力損失用圓形,考慮加工容易用U形.
二. 澆口(GATE)
1. 直接澆口
優點: 熔體直接通過主流進入形腔,流程短,進料快,流動陰力小,有利排氣,適用於兩板式模具.
缺點: 去除澆口不便,部品上有明顯的澆口痕跡.
2. 側澆口
優點: 一般開設在模具分型面上,從制品內側或外側邊緣進料,適用於一模多件,能提高生產率去除澆口容易.熔體通過主流道直接進入型腔,流程短,進料快.
缺點: 排氣不便,部口上有明顯的澆口痕跡.
3. 點澆口
優點: 這種澆口尺寸很小,去除澆口后,制品上留下的痕跡不明顯,開模后可自動拉斷,不需二次加工,有利於自動化操作,適用於雙分型的三板式模,以便脫出流道凝料.
缺點: 壓力損失大,制品收縮大,變形大.
4. 潛伏式澆口
優點: 澆口設在制品側面不影響制品外觀的較隱藏部位並與流道成一定角度,潛入母模下面斜向進料.
缺點: 排氣不便,不適用於強韌材料.
排氣系統:可使型腔和澆注系統中株有空氣及塑料受熱或凝固而產生的發揮物順利地排出模具之外,以保證熔體順利充滿型腔,否則,被壓縮的氣體所產生的高溫將引起部品局部碳化焦或
產生氣泡.。

第四节热流道浇口的类型和结构一、开放式浇口：开模时，浇口中的部分材料留在产品上，从而造成了一个难看的浇口痕迹（通常是锥形的）。

浇口残痕的大小和形状取决于浇口的形状及注塑参数（温度，压力，时间），也取决于模具的设计，同样或甚至更多地取决于模具装配。

在下一次循环时，塑料料流将模塞（上一啤浇口处冻结的料）挤入型腔，浇口又打开，料流又可以填充模具，通常情况下模塞可以熔化，与注入塑料混合；在浇口对面做一弧形缩窝，有利于模塞的隐藏，有利于填充。

适用于没有或几乎没有“拉丝”倾向的塑料，还适用于PP种PE料。

开式浇口有三种基本类型：圆形浇口，环形浇口，边缘浇口。

1.1）圆形浇口：缺点：浇口L段的断开点不确定，可能会在L方向上的任一点断，并在产品上留下一很长的突起。

优点：这种浇口较易于加工制造。

此时，将浇口形状修改成下面的形状，则断点一致，在高于产品的锥形突起部位断开，虽然，在断点上还会有一个小锥形突起，但总的突起部分或多或少可以预测。

于控制热损失的开式浇口设计1.2）环形浇口：实质是一个在其中心部加入加热探的开式浇口，以防止过早冻结。

需要注意的是浇口形状与注嘴梢部的开状密切相关。

下图是在浇口中心有一个加热探头的环形浇口，由于注嘴梢位于浇口内而形成了一个环形通道，进入模具腔的塑料就像一个挤出的管子。

塑料充满了注嘴和其周围（冷却的）模腔之间的不导体，几乎不会有什么热量穿过这层塑料隔热罩。

在成型热稳定性差的塑料时，需要成型一个或机加工一个耐高温的塑料隔热罩，现一般是用杜邦Vespel 全芳香族聚酰亚胺(PI)塑料制作。

Vespel 的特点：1. 耐热性：连续使用耐热温度可达288°C ，短时间使用更可高达480°C 。

2. 耐磨耗性：Vespel 的无润滑限界PV 值是一般工程塑料的10倍以上，对冲击磨耗和摇动磨耗都有很强的耐性。

3. 蠕变(Creep)：在260°C 、186kg/cm2条件下的蠕变，1000小时只有0.6%。

塑料注塑模的标准一、概述塑料注塑模是一种常见的模具类型，广泛应用于塑料制品的生产。

注塑模根据制品的形状、尺寸和性能要求而设计制造。

本文将详细介绍塑料注塑模的标准，包括模具结构、材料选择、制造工艺、精度要求、验收标准等方面的内容。

二、模具结构1.模具应具有完整的型腔布局，包括浇口、流道、型腔、排气槽等。

浇口和流道的设计应有利于塑料的流动和填充，同时减少压力损失。

型腔的设计应符合制品的形状和尺寸要求。

2.模具应设有顶出机构，以便于脱模。

顶出机构的设计应保证制品顺利脱模，避免损坏制品表面。

3.模具应具备冷却系统，以便于控制模具温度，提高制品质量。

冷却系统的设计应合理分布冷却水路，确保模具温度均匀。

4.模具应设有安全防护装置，确保操作安全。

安全防护装置应符合相关标准，能够有效防止意外伤害。

三、材料选择1.模具材料应根据制品的性能要求、模具的使用寿命以及制造工艺等因素进行选择。

常用的模具材料包括钢材、铝合金、锌合金等。

2.钢材具有较高的强度和硬度，适用于制作大型、复杂的模具。

铝合金和锌合金具有较好的加工性能和耐腐蚀性，适用于制作小型、简单的模具。

3.模具材料的采购应遵循相关标准，确保材料的质量和可靠性。

模具材料应进行严格的检验和控制，确保符合设计要求。

四、制造工艺1.模具制造应遵循相关制造标准，确保模具的精度和质量。

制造过程中应采用合理的加工方法，如铣削、钻孔、电火花加工等，确保模具型腔的精度和表面质量。

2.模具浇口和流道的设计应合理选择浇口位置和流道尺寸，以确保塑料能够顺利填充型腔。

浇口和流道的设计应进行仿真分析，以优化填充效果和提高制品质量。

3.模具顶出机构的设计应考虑顶出速度、顶出距离和顶出力等因素。

顶出机构的设计应进行仿真分析，以确保制品顺利脱模。

4.模具冷却系统的设计应考虑冷却水的流量、压力和温度等因素。

冷却系统的设计应进行仿真分析，以确保模具温度均匀分布，提高制品质量。

五、精度要求1.模具的精度包括型腔精度、表面粗糙度、尺寸精度等。

注塑模具浇口型式及选择塑料模具的浇口是指连接分流道和性强之间的一段细短流道，是树脂注入型腔的入口。

在模具中浇口的形状、数量和尺寸和位置等会对塑料件的质量产生很大影响。

所以浇口的选择是塑料模具设计的关键点之一，下面通过几个方面对于浇口进行介绍。

一、浇口的主要作用有：1、型腔充满后，熔体在浇口处首先凝结，防止其倒流。

2、易于切除浇口尾料。

3、对于多腔模具，用以控制熔接痕的位置。

二、浇口的型式浇口一般分为非限制性浇口和限制性浇口两种型式。

限制性浇口又分为侧浇口、点浇口和盘环形浇口等3个系列。

2.1非限制性浇口。

非限制性浇口又叫直浇口（如图1所示）。

其特点是塑料熔体直接流入型腔，压力损失小进料速度快成型较容易，对各种塑料都适用。

具有传递压力好，保压补缩作用强，模具结构简单紧凑，制造方便等优点。

但去除浇口困难，浇口痕迹明显；浇口附近热量集中冷凝迟缓容易产生较大的内应力，也易于产生缩坑或表面凹缩。

适用于大型塑件、厚壁塑件等。

2.2限制浇口。

型腔与分流道之间采用一端距离很短、截面很小的通道相连接，此通道称为限制性浇口，它对浇口的厚度及快速凝固等可以进行限制。

限制浇口的主要类型有：2.2.1 点浇口。

点浇口是一种截面尺寸特小的圆形浇口（如图2所示）。

点浇口的特点有：1、浇口位置限制小；2、去除浇口后残留痕迹小，不影响塑件外观；3、开模时浇口可自动拉断，有利于自动化操作；4、浇口附件补料造成的应力小。

缺点是：1、压力损失大，模具必须采用三板模结构，模具结构复杂，并且要有顺序分模机构，也可应用于无流道的两板模具结构。

图2 点浇口的型式2.2.2潜伏式浇口。

潜伏式浇口是由点浇口演变而来，其分流道开设在分型面上，浇口潜入分型面下面，沿斜向进入型腔，潜伏式浇口除了具有点浇口的特点外，其进料浇口一般都在塑件的内表面或侧面隐蔽处，因此不影响塑件外观，塑件和流道分别设置推出机构，开模时浇口即被自动切断，流道凝料自动脱落。

图3 外侧潜伏式浇口图4 内侧潜伏式浇口2.2.3侧浇口侧浇口又叫边缘浇口，一般开设在分型面上，从型腔（塑件）外侧面进料（如 图5所示）。

教学案例：点浇口、侧浇口知识点讲解
这三类产品模具浇口类型都属于典型得点浇口、侧浇口：
侧浇口侧浇口
侧浇口侧浇口
侧浇口
一、点浇口
点浇口又称针点浇口，就是一种在塑件中央开设浇口时使用得圆形限制浇口。

适用场合：常用于成型各种壳类、盒类塑件。

优点：浇口位置灵活，浇口附近变形小，多型腔时采用点浇口容易平衡浇注系统。

缺点：由于浇口得截面积小，流动阻力大，需提高注射压力，宜用于成型流动性好得热塑性
塑料。

采用点浇口时，为了能取出流道凝料，必须使用三板式双分型面模具费用较高。

点浇口直径可以按经验公式计算
式中d ——浇口直径为 (mm)；
δ——塑件壁厚，mm ；
A ——型腔面积，mm2。

42)20.014.0(A d δ-=
二、侧浇口
国外又称标准浇口。

一般开设在分型面上，从制品得边缘进料。

侧浇口 重叠浇口（搭接式浇口）
优点：易于加工、便于试模后修正，浇口去除方便。

缺点：在制品得外表面留有浇口痕迹。

适用范围：广泛应用于中小型制品得多型腔注射模。

其侧浇口厚度t(mm)与测浇口宽度b(mm)得经验公式如下
δ——塑料厚度，mm ； A ——为塑件外表面面积，mm2。

对于中小型塑件深度
t=0、5～2、0mm ，宽度b=1、5 ～5、0mm ，浇口长度L=0、8 ～2、0mm ；
重叠浇口（侧面进料得搭接式浇口），搭接部分长度l2-l1=(0、6 ～0、9)mm ＋b/2，浇口长度l2=2、0 ～3、0mm 、
δ)9.06.0(30)9.06.0(-=-=
t A b。

1、盘形浇口: 沿产品外圆周而扩展进料，其进料点对称，充模均匀，能消除结合线．有利于排气．水口常用冲切方式去除，设计时注意冲切工艺．
2．扇形浇口: 从分流道到模腔方向逐渐放大呈扇形，适用于长条或扁平而薄之产品，可减少流纹和定向应力．扇形角度由产品形状决定，浇口横面积不可大于流道断面积．
3．环形浇口: 沿产品整个外圆周扩展进胶，它能使塑料绕型芯均匀充模，排气良好，减少结合线．但浇口切除困难，它适用于薄壁长管状产品．
4．点浇口: 是一种截面积小如针状之浇口，一般用于流动较好之塑料，其浇口长度一般不超过其直径，所以脱模后浇口自动切断，不须再修正．而浇口残痕不明显．在箱罩，盒壳体及大面积产品中应用相当广泛，它可以使模具增加一个分模面，便于水口脱模．其缺点是因进浇口较小易造成压力损耗，成型时产生一些不良(流痕，烧焦，黑点)其形状有菱形，单点形，双点形，多点形等．
5．侧浇口: 一般开设在模具一边，分模面上由内侧或外侧进胶，截面多为矩形，适用于一模多穴．
6．直接浇口: 直接由主流道进入模腔，适用于单穴深腔壳形，箱形模具．其流道流程短，压力损失少，有利于排气，但浇口去除不便，会留明显痕迹7．潜伏浇口: 其浇口呈倾斜状潜伏在分模面一方，在产品侧面或里面进胶脱模时可自动切断针点浇口，适用自动化生产．。

注塑模具的流道与浇口设计
塑料熔体从注射成型机的喷嘴经主流道、流道、浇口进人模腔。

模腔的人口被称为浇口。

为了防止喷嘴末端的固化冷料进人模腔，在流道的末端应该设计冷料井。

01流道
流道是从主流道到浇口间的重要通道，是注塑机喷嘴射出的熔融塑料的流动通道。

流道应被设计成低阻力和防止冷却。

通常，流道被设计成梯形或圆形。

常见流道的形状
对于多腔模具，为了得到好的尺寸精度，流道的设计十分重要，下图典型的多腔模具的流道设计。

多腔模具流道
02浇口
浇口系统设计，如位置、数目、几何形状和尺寸对生产效率和尺寸精度是十分重要的，浇口的作用总结如下：
1.控制流入模腔的塑料熔体的体积和方向
2.固化前，在模腔内封闭熔料并阻止熔体回流到流道
3.由于黏性耗散引起的热而生成
4.易于切下流道，简化制品的后处理
分类：
非限制性浇口称为直浇口，如下图所示，这种浇口形式的模具设计简单，操作容易，成型容易并减小收缩。

但这种浇口成型周期变长，并易出现如裂纹、翘曲和残余应力等成型缺陷。

直浇口。
