铝合金压铸模型浇排系统设计铝合金压铸模型浇排系统设计，听起来是不是有点复杂？别急，咱们慢慢聊，这可不是什么难事。
说白了，压铸就是把铝合金熔化成液体，然后通过高压注入模具，待它冷却定型之后，就成了咱们常见的零件了。
这个过程就像咱们做糖葫芦一样，把糖浆快速倒进模具，糖一冷却就变成了美味的小吃。
只不过，咱们这次倒进的可不是糖浆，而是铝合金的液体，而且它冷却的速度要快得多。
现在，你能想象铝合金在模具里急速凝固的样子了吗？这时候浇排系统的设计就显得特别重要了。
说到浇排系统，简单点说，就是负责把铝液流进模具的通道。
想象一下，如果你往瓶子里倒水，水流的速度太慢、太急，瓶子里总会有空隙或者溢出来。
压铸也差不多，得保证铝液流进模具时，速度、方向都要恰到好处，不然就会影响铝合金的质量，甚至造成一些浪费。
这个浇排系统就像咱们倒水时的嘴巴，得控制得恰到好处。
如果设计不好，铝合金就可能在模具里凝固不均匀，导致产品出现缺陷。
那怎么设计一个好的浇排系统呢？首先得考虑的就是流道的形状。
这里面的学问可大了，比如说，流道不能太长，否则铝液在流动的过程中会因为温度下降而凝固。
你想啊，水流长了，冷了就不动了，铝液也是一样。
这个时候，设计师就得把握好长度、宽度的比例，确保铝液能顺畅地流到每个角落。
流道的分布也不能乱七八糟。
就像你家厨房的水管道，不可能一根管子直接通到每个灶台吧，得有合理的分支，才能保证水流得通畅。
铝液流道也是一样，必须要合理分布，避免因为流道不均匀导致铝液的冷却速度不一致，影响产品的精度。
再有，就是要考虑温度控制。
铝合金在流入模具后会迅速冷却，温差过大会导致铝合金的收缩和变形。
所以，浇排系统不仅要保证流道畅通，还得在设计上预留一些温控措施，保持模具温度的均衡。
设计得不好，铝合金一旦冷却过快，可能就会在模具里形成气孔或者裂纹，那样产品就废了，前功尽弃。
除了这些，浇排系统还得考虑排气设计。
说白了，就是模具里空气和气体的排出问题。

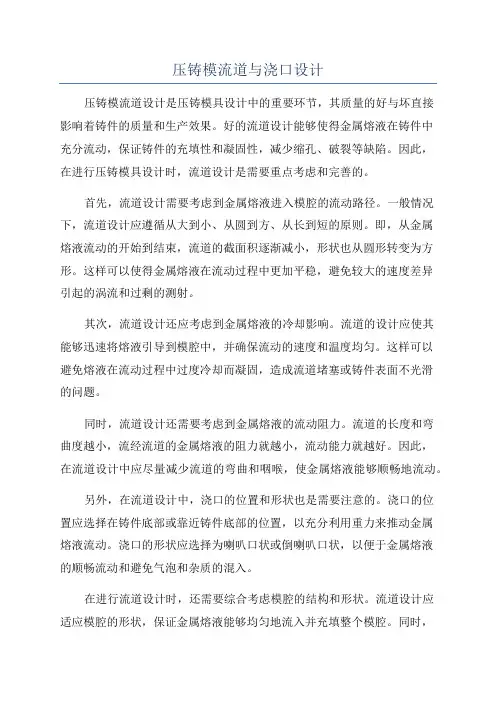

压铸模流道与浇口设计压铸模流道设计是压铸模具设计中的重要环节，其质量的好与坏直接影响着铸件的质量和生产效果。
好的流道设计能够使得金属熔液在铸件中充分流动，保证铸件的充填性和凝固性，减少缩孔、破裂等缺陷。
因此，在进行压铸模具设计时，流道设计是需要重点考虑和完善的。
首先，流道设计需要考虑到金属熔液进入模腔的流动路径。
一般情况下，流道设计应遵循从大到小、从圆到方、从长到短的原则。
即，从金属熔液流动的开始到结束，流道的截面积逐渐减小，形状也从圆形转变为方形。
这样可以使得金属熔液在流动过程中更加平稳，避免较大的速度差异引起的涡流和过剩的测射。
其次，流道设计还应考虑到金属熔液的冷却影响。
流道的设计应使其能够迅速将熔液引导到模腔中，并确保流动的速度和温度均匀。
这样可以避免熔液在流动过程中过度冷却而凝固，造成流道堵塞或铸件表面不光滑的问题。
同时，流道设计还需要考虑到金属熔液的流动阻力。
流道的长度和弯曲度越小，流经流道的金属熔液的阻力就越小，流动能力就越好。
因此，在流道设计中应尽量减少流道的弯曲和咽喉，使金属熔液能够顺畅地流动。
另外，在流道设计中，浇口的位置和形状也是需要注意的。
浇口的位置应选择在铸件底部或靠近铸件底部的位置，以充分利用重力来推动金属熔液流动。
浇口的形状应选择为喇叭口状或倒喇叭口状，以便于金属熔液的顺畅流动和避免气泡和杂质的混入。
在进行流道设计时，还需要综合考虑模腔的结构和形状。
流道设计应适应模腔的形状，保证金属熔液能够均匀地流入并充填整个模腔。
同时，流道的尺寸也需要根据铸件的尺寸和结构来进行合理确定，以保证铸件的充填性能和凝固性能。
需要注意的是，流道设计还应结合具体的铸造材料和生产工艺来进行综合考虑和设计。
不同的铸造材料和生产工艺对流道的要求和设计方法也会有所不同。
总结起来，压铸模流道设计的目标是使金属熔液在模腔中充分流动，保证铸件的充填性能和凝固性能。
良好的流道设计能够避免铸件缺陷，提高生产效率和质量。
