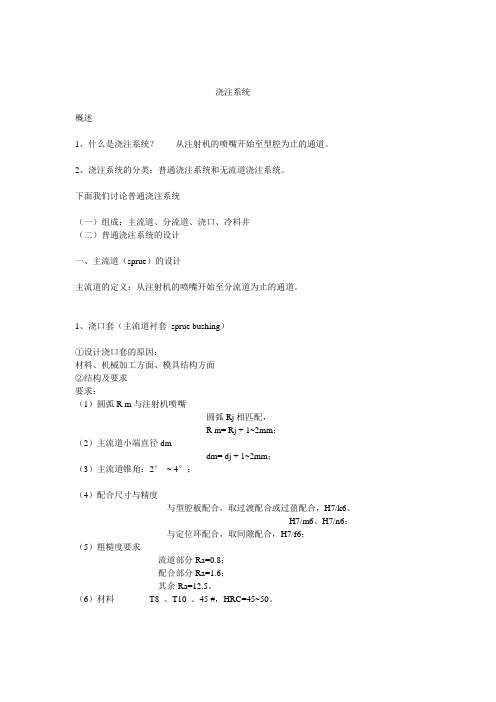

浇口及流道设计GATE_RUN_DESIGN

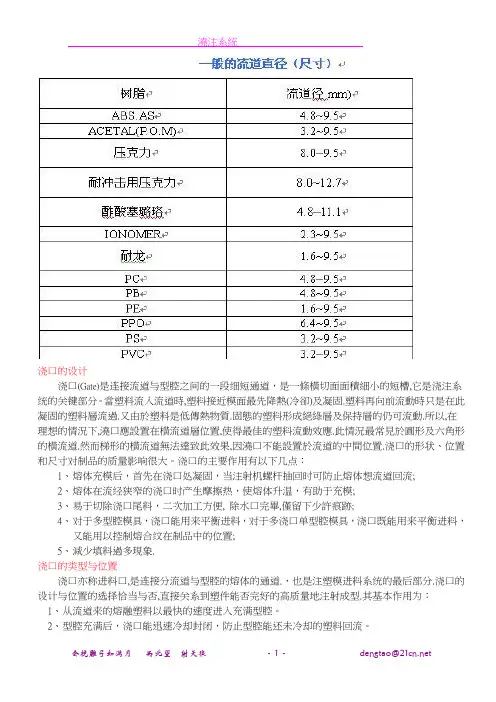

浇口的设计浇口(Gate)是连接流道与型腔之间的一段细短通道，是一條橫切面面積細小的短槽,它是浇注系统的关键部分。

當塑料流入流道時,塑料接近模面最先降熱(冷卻)及凝固.塑料再向前流動時只是在此凝固的塑料層流過.又由於塑料是低傳熱物質.固態的塑料形成絕綠層及保持層的仍可流動.所以,在理想的情況下,澆口應設置在橫流道層位置,使得最佳的塑料流動效應.此情況最常見於圓形及六角形的橫流道.然而梯形的橫流道無法達致此效果,因澆口不能設置於流道的中間位置.浇口的形状、位置和尺寸对制品的质量影响很大。

浇口的主要作用有以下几点：1、熔体充模后，首先在浇口处凝固，当注射机螺杆抽回时可防止熔体想流道回流;2、熔体在流经狭窄的浇口时产生摩擦热，使熔体升温，有助于充模;3、易于切除浇口尾料，二次加工方便,除水口完畢,僅留下少許痕跡;4、对于多型腔模具，浇口能用来平衡进料，对于多浇口单型腔模具，浇口既能用来平衡进料，又能用以控制熔合纹在制品中的位置;5、減少填料過多現象.浇口的类型与位置浇口亦称进料口,是连接分流道与型腔的熔体的通道.，也是注塑模进料系统的最后部分.浇口的设计与位置的选择恰当与否,直接关系到塑件能否完好的高质量地注射成型.其基本作用为：1、从流道来的熔融塑料以最快的速度进入充满型腔。

2、型腔充满后，浇口能迅速冷却封闭，防止型腔能还未冷却的塑料回流。

浇口的设计和塑件的尺寸、形状模具结构,注射工艺条件及塑件性能等因素有关.但是根据上述两句基本作用来说,浇口截面小,长度要短,因为只有这样才能满足增大流料速度,快速冷却封闭,便于塑件分离以及浇口残痕最小等要求.「浇口」(Gate)对於成形性及内部应力有较大的影响，通常依据成形品的形状来决定适当形式，可分为「限制浇口」与「非限制浇口」两大类.限制性浇口是整个浇注系统中截面尺寸最小的部位,通过截面尺寸的突然变化使分流道送来的塑料熔体产生突变的流速增加,提高剪切速率,降低粘度,使其成为理想的流动状态,从而迅速均均衡的充满型腔.对于多型腔模具,调节浇口的尺寸,还可以使非平衡布置的型腔达到同时进料的目的,提高塑件质量. 另外限制性浇口还起着较早固化防止型腔中的熔体倒流的作用, 加工容易，易从浇道切断成形品，可减少残留应力. 又可分为「侧状浇口」(Side Gate)、「重叠浇口」(Overlap Gate)、「凸片浇口」(Tab Gate)、「扇形浇口」(Fan Gate)、「膜状浇口」(Film Gate)、「环形浇口」(Ring Gate)、「盘状浇口」(Disk Gate)、「点状浇口」(Point Gate)及「潜状浇口」(Submarine Gate)等非限制性浇口是由竖浇道直接将塑料注入模穴的浇口，整个浇注系统中截面尺寸最大的部位,它主要是对中大型筒类,壳类塑件型腔起引料和进料后的施压作用.浇口的种类、位置、大小、数目等，直接影响成形品的外观、变形、成形收缩率及强度，所以在设计上应考虑下列事项：在注塑模设计中, 按浇口的结构形式和特点,常用的浇口形式有如下几种：1、直接浇口既是主流道浇口,属于非限制性浇口. 塑料熔体由主流道的大端直接进入型腔,因儿具有流动阻力小,流动流程短及补给时间长等特点.但是也有一定的缺点如进料处有较大的残余应力而导致塑件翘曲变形,由于浇口较大驱除浇口痕迹较困难,而且痕迹较大,影响美观.所以这类浇口多用于注射成型大,中型长流程深型腔筒型或翘型塑件,尤其适合与如聚碳酸脂,聚砜等高粘度塑料.另外,这种形式的浇口只适合于单型腔模具.在设计浇口时,为了减小与塑件接触处的浇口面积,防止该处产生缩口,变形等缺陷,一方面应尽量选用较小锥度的主流道锥角a(a=2~4度),另一方面尽量减小定模板和定模座的厚度.这样的浇口有良好的熔体流动状态,塑料熔体从型腔底面中心部位流向分型面,有利于排气;这样的形式使塑件和浇注系统在分型面上的投影面积最小,模具结构紧凑,注射机受力均匀.2、中心浇口当筒类或壳类塑件的底部中心或接近于中心部位有通孔时,内浇口就开设在该浇口处,同时中心设置分流锥,这种类型的浇口.实际上这是直接浇口的一种特殊形式,具有直接浇口的一系列优点,而克服了直接浇口易产生缩孔,变形等缺陷.中心浇口其实也是端面进料的环行浇口(下面介绍),在设计时,环行的厚度一般不小于0.5mm.进料口环行的面积大于主流道小端面积时,浇口为非限制性浇口;反之,则浇口为限制性型浇口.3、侧浇口侧浇口国外称为标准浇口,(各种图我这里有但是没有扫描仪) 侧浇口一般开设在分型面上,塑料熔体从内侧或外侧充满模具型腔,其截面形状多为矩形(扁槽),改变浇口宽度与厚度可以调节熔体的剪切剪切速率及浇口的冻结时间.这类浇口可根据塑件的形状特征选择其位置,加工和修整方便,因此它是应用较广泛的.优点如下由于浇口截面小,减小浇注系统的浇注系统塑料的消耗量,去除浇口容易,痕迹不明显.缺点有熔接痕存在,注射压力损失较大,使深型腔塑件的排气不利.还克分为1)扇形浇口2)平缝浇口4、环行浇口对型腔填充采用圆环形进料形式的浇口称为环行浇口.特点进料均匀,圆周上各处流速大致相同,流动状态好,型腔中的空气容易排除,熔接痕可以避免.浇口设计在型心上,浇口的厚度t=0.25~1.6mm,长度l=0.8~1.8mm;端面进料的搭接式环行浇口,搭接长度L1=0.8~1.2mm,总长L可取2~3mm; 环行浇口主要用于成型圆筒型无底塑件,但是浇注系统耗料较多,浇口去除困难,浇口痕迹明显.5、轮辐式浇口6、爪形浇口。

压铸模流道与浇口设计压铸模流道设计是压铸模具设计中的重要环节，其质量的好与坏直接影响着铸件的质量和生产效果。

好的流道设计能够使得金属熔液在铸件中充分流动，保证铸件的充填性和凝固性，减少缩孔、破裂等缺陷。

因此，在进行压铸模具设计时，流道设计是需要重点考虑和完善的。

首先，流道设计需要考虑到金属熔液进入模腔的流动路径。

一般情况下，流道设计应遵循从大到小、从圆到方、从长到短的原则。

即，从金属熔液流动的开始到结束，流道的截面积逐渐减小，形状也从圆形转变为方形。

这样可以使得金属熔液在流动过程中更加平稳，避免较大的速度差异引起的涡流和过剩的测射。

其次，流道设计还应考虑到金属熔液的冷却影响。

流道的设计应使其能够迅速将熔液引导到模腔中，并确保流动的速度和温度均匀。

这样可以避免熔液在流动过程中过度冷却而凝固，造成流道堵塞或铸件表面不光滑的问题。

同时，流道设计还需要考虑到金属熔液的流动阻力。

流道的长度和弯曲度越小，流经流道的金属熔液的阻力就越小，流动能力就越好。

因此，在流道设计中应尽量减少流道的弯曲和咽喉，使金属熔液能够顺畅地流动。

另外，在流道设计中，浇口的位置和形状也是需要注意的。

浇口的位置应选择在铸件底部或靠近铸件底部的位置，以充分利用重力来推动金属熔液流动。

浇口的形状应选择为喇叭口状或倒喇叭口状，以便于金属熔液的顺畅流动和避免气泡和杂质的混入。

在进行流道设计时，还需要综合考虑模腔的结构和形状。

流道设计应适应模腔的形状，保证金属熔液能够均匀地流入并充填整个模腔。

同时，流道的尺寸也需要根据铸件的尺寸和结构来进行合理确定，以保证铸件的充填性能和凝固性能。

需要注意的是，流道设计还应结合具体的铸造材料和生产工艺来进行综合考虑和设计。

不同的铸造材料和生产工艺对流道的要求和设计方法也会有所不同。

总结起来，压铸模流道设计的目标是使金属熔液在模腔中充分流动，保证铸件的充填性能和凝固性能。

良好的流道设计能够避免铸件缺陷，提高生产效率和质量。

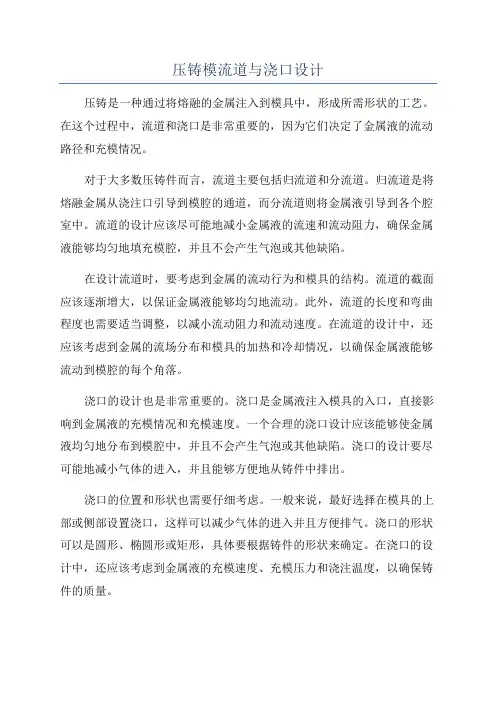

压铸模流道与浇口设计压铸是一种通过将熔融的金属注入到模具中，形成所需形状的工艺。

在这个过程中，流道和浇口是非常重要的，因为它们决定了金属液的流动路径和充模情况。

对于大多数压铸件而言，流道主要包括归流道和分流道。

归流道是将熔融金属从浇注口引导到模腔的通道，而分流道则将金属液引导到各个腔室中。

流道的设计应该尽可能地减小金属液的流速和流动阻力，确保金属液能够均匀地填充模腔，并且不会产生气泡或其他缺陷。

在设计流道时，要考虑到金属的流动行为和模具的结构。

流道的截面应该逐渐增大，以保证金属液能够均匀地流动。

此外，流道的长度和弯曲程度也需要适当调整，以减小流动阻力和流动速度。

在流道的设计中，还应该考虑到金属的流场分布和模具的加热和冷却情况，以确保金属液能够流动到模腔的每个角落。

浇口的设计也是非常重要的。

浇口是金属液注入模具的入口，直接影响到金属液的充模情况和充模速度。

一个合理的浇口设计应该能够使金属液均匀地分布到模腔中，并且不会产生气泡或其他缺陷。

浇口的设计要尽可能地减小气体的进入，并且能够方便地从铸件中排出。

浇口的位置和形状也需要仔细考虑。

一般来说，最好选择在模具的上部或侧部设置浇口，这样可以减少气体的进入并且方便排气。

浇口的形状可以是圆形、椭圆形或矩形，具体要根据铸件的形状来确定。

在浇口的设计中，还应该考虑到金属液的充模速度、充模压力和浇注温度，以确保铸件的质量。

在流道和浇口的设计中，还需要考虑到模具的制造成本和生产效率。

流道和浇口的设计应该尽可能地简单和经济，同时也要能够满足产品的质量要求。

此外，在模具的制造过程中，还需要考虑到流道和浇口的冷却和加热情况，以确保模具的寿命和稳定性。

总之，流道和浇口的设计是压铸工艺中非常重要的环节。

一个合理的流道和浇口设计可以确保金属液能够均匀地填充到模腔中，并且不会产生气泡或其他缺陷。

同时，流道和浇口的设计还需要考虑到模具的制造成本和生产效率。

通过合理的流道和浇口设计，可以提高压铸件的质量和性能。

一. 流道(RUNNER)
流道一般分為三種:圓形,梯形及U形.
1. 圓形: 表面積小,熱量不容易散失,流動陰力最小,但需要同開在母模和公模上,要保證兩半
圓完全吻合,制造困難.
2. 梯形: 加工容易,熱量散失和陰力也不大,是常用的一種.
3. U形: 加工困難,少用.
考慮壓力損失用圓形,考慮加工容易用U形.
二. 澆口(GATE)
1. 直接澆口
優點: 熔體直接通過主流進入形腔,流程短,進料快,流動陰力小,有利排氣,適用於兩板式模具.
缺點: 去除澆口不便,部品上有明顯的澆口痕跡.
2. 側澆口
優點: 一般開設在模具分型面上,從制品內側或外側邊緣進料,適用於一模多件,能提高生產率去除澆口容易.熔體通過主流道直接進入型腔,流程短,進料快.
缺點: 排氣不便,部口上有明顯的澆口痕跡.
3. 點澆口
優點: 這種澆口尺寸很小,去除澆口后,制品上留下的痕跡不明顯,開模后可自動拉斷,不需二次加工,有利於自動化操作,適用於雙分型的三板式模,以便脫出流道凝料.
缺點: 壓力損失大,制品收縮大,變形大.
4. 潛伏式澆口
優點: 澆口設在制品側面不影響制品外觀的較隱藏部位並與流道成一定角度,潛入母模下面斜向進料.
缺點: 排氣不便,不適用於強韌材料.
排氣系統:可使型腔和澆注系統中株有空氣及塑料受熱或凝固而產生的發揮物順利地排出模具之外,以保證熔體順利充滿型腔,否則,被壓縮的氣體所產生的高溫將引起部品局部碳化焦或
產生氣泡.。
