滤波器的种类、作用、原理

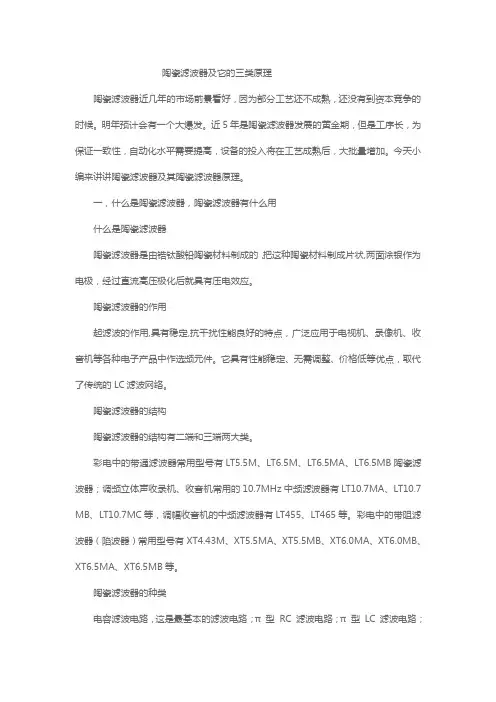

陶瓷滤波器及它的三类原理陶瓷滤波器近几年的市场前景看好，因为部分工艺还不成熟，还没有到资本竞争的时候。

明年预计会有一个大爆发。

近5年是陶瓷滤波器发展的黄金期，但是工序长，为保证一致性，自动化水平需要提高，设备的投入将在工艺成熟后，大批量增加。

今天小编来讲讲陶瓷滤波器及其陶瓷滤波器原理。

一，什么是陶瓷滤波器，陶瓷滤波器有什么用什么是陶瓷滤波器陶瓷滤波器是由锆钛酸铅陶瓷材料制成的，把这种陶瓷材料制成片状,两面涂银作为电极，经过直流高压极化后就具有压电效应。

陶瓷滤波器的作用起滤波的作用,具有稳定,抗干扰性能良好的特点，广泛应用于电视机、录像机、收音机等各种电子产品中作选频元件。

它具有性能稳定、无需调整、价格低等优点，取代了传统的LC滤波网络。

陶瓷滤波器的结构陶瓷滤波器的结构有二端和三端两大类。

彩电中的带通滤波器常用型号有LT5.5M、LT6.5M、LT6.5MA、LT6.5MB陶瓷滤波器；调频立体声收录机、收音机常用的10.7MHz中频滤波器有LT10.7MA、LT10.7 MB、LT10.7MC等，调幅收音机的中频滤波器有LT455、LT465等。

彩电中的带阻滤波器（陷波器）常用型号有XT4.43M、XT5.5MA、XT5.5MB、XT6.0MA、XT6.0MB、XT6.5MA、XT6.5MB等。

陶瓷滤波器的种类电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。

二，陶瓷滤波器的原理是什么？1.单向脉动性直流电压的特点如图1(a)所示。

是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

但根据波形分解原理可知，这一电压可以分解一个直流电压和一组频率不同的交流电压，如图1(b)所示。

在图1(b)中，虚线部分是单向脉动性直流电压U。

中的直流成分，实线部分是UO中的交流成分。

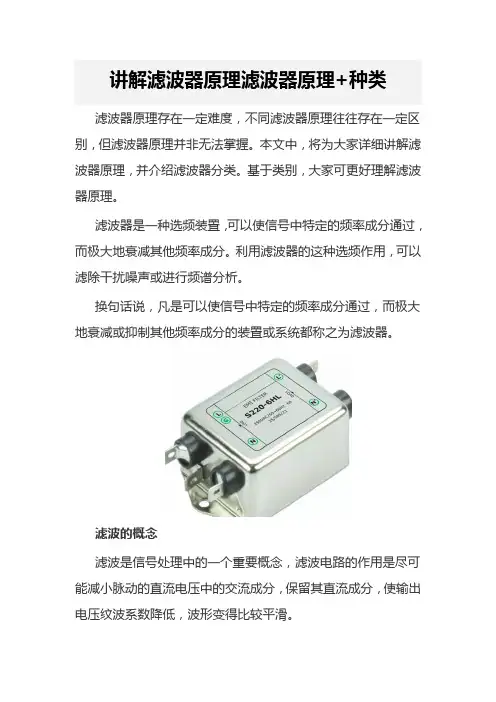

讲解滤波器原理滤波器原理+种类滤波器原理存在一定难度，不同滤波器原理往往存在一定区别，但滤波器原理并非无法掌握。

本文中，将为大家详细讲解滤波器原理，并介绍滤波器分类。

基于类别，大家可更好理解滤波器原理。

滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其他频率成分。

利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

换句话说，凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器。

滤波的概念滤波是信号处理中的一个重要概念，滤波电路的作用是尽可能减小脉动的直流电压中的交流成分，保留其直流成分，使输出电压纹波系数降低，波形变得比较平滑。

一般来说，滤波分为经典滤波和现代滤波。

经典滤波是根据傅里叶分析和变换提出的一个工程概念，根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。

换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。

在经典滤波和现代滤波中，滤波器模型其实是一样的(硬件方面的滤波器其实进展并不大)，但现代滤波还加入了数字滤波的很多概念。

滤波电路的原理当流过电感的电流变化时，电感线圈中产生的感应电动势将阻止电流的变化。

当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中;当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。

因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。

只有在RL>>ωL时才能获得较好的滤波效果。

滤波器在自动化控制系统中的应用自动化控制系统是现代工业生产中不可或缺的组成部分。

为了确保系统的稳定性和可靠性，滤波器成为自动化控制系统中重要的组件之一。

本文将介绍滤波器的基本原理、种类以及在自动化控制系统中的应用。

一、滤波器的基本原理滤波器是一种电子设备，用于改变信号的频率特性。

它通过选择性地传递或阻断不同频率的信号，以达到去除噪声、衰减干扰、提高信号质量的目的。

滤波器的基本原理基于信号的频率和幅度特性，根据不同的滤波特性可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

二、滤波器的种类根据滤波器的工作原理和电路结构，常见的滤波器种类包括：1. RC滤波器：由电阻和电容构成，适用于低频信号的滤波。

2. LC滤波器：由电感和电容构成，适用于高频信号的滤波。

3. 活性滤波器：基于放大器的反馈原理，包括RC活性滤波器和LC 活性滤波器。

4. 数字滤波器：利用数字信号处理技术实现的滤波器，包括有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。

5. 其他特殊滤波器：如陷波器、倍频器等。

三、滤波器在自动化控制系统中的应用滤波器在自动化控制系统中起到了重要的作用，其应用包括：1. 信号处理与增强：自动化控制系统中的传感器常常受到来自电源、电机等部件的噪声干扰。

通过添加适当的滤波器，可以有效地去除噪声，提高传感器的测量准确性和信号质量。

2. 控制系统稳定性：在自动化控制系统中，存在着信号干扰和噪声。

这些干扰和噪声会对控制系统的稳定性和精度造成影响。

利用滤波器可以衰减这些干扰信号，提高系统的稳定性和抗干扰能力。

3. 通信与传输：在自动化控制系统中，信号的传输和通信是不可或缺的环节。

而信号传输中会受到多种因素的影响，如衰减、干扰等。

通过使用适当的滤波器，可以提高信号的传输质量，减少干扰对信号的影响，保证通信的稳定性。

4. 电源管理与净化：在自动化控制系统中，电源的稳定性对系统的正常运行至关重要。

滤波器可以对电源信号进行稳压和净化处理，保证系统的供电质量，减少电压波动和纹波。

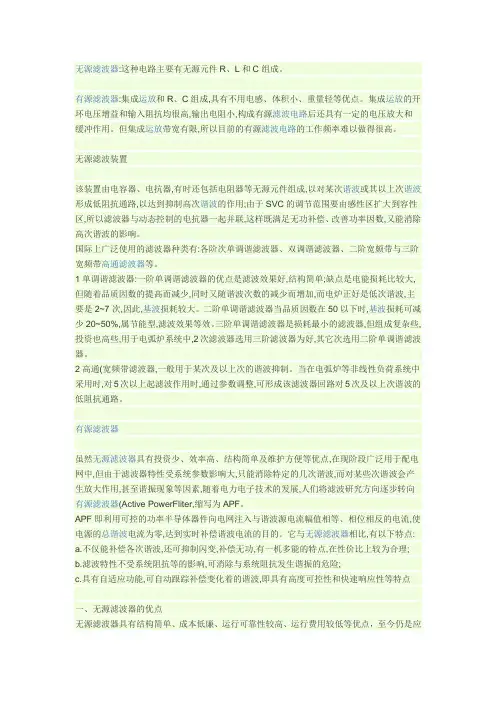

无源滤波器:这种电路主要有无源元件R、L和C组成。

有源滤波器:集成运放和R、C组成,具有不用电感、体积小、重量轻等优点。

集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和缓冲作用。

但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。

无源滤波装置该装置由电容器、电抗器,有时还包括电阻器等无源元件组成,以对某次谐波或其以上次谐波形成低阻抗通路,以达到抑制高次谐波的作用;由于SVC的调节范围要由感性区扩大到容性区,所以滤波器与动态控制的电抗器一起并联,这样既满足无功补偿、改善功率因数,又能消除高次谐波的影响。

国际上广泛使用的滤波器种类有:各阶次单调谐滤波器、双调谐滤波器、二阶宽颇带与三阶宽频带高通滤波器等。

1单调谐滤波器:一阶单调谐滤波器的优点是滤波效果好,结构简单;缺点是电能损耗比较大,但随着品质因数的提高而减少,同时又随谐波次数的减少而增加,而电炉正好是低次谐波,主要是2~7次,因此,基波损耗较大。

二阶单调谐滤波器当品质因数在50以下时,基波损耗可减少20~50%,属节能型,滤波效果等效。

三阶单调谐滤波器是损耗最小的滤波器,但组成复杂些,投资也高些,用于电弧炉系统中,2次滤波器选用三阶滤波器为好,其它次选用二阶单调谐滤波器。

2高通(宽频带滤波器,一般用于某次及以上次的谐波抑制。

当在电弧炉等非线性负荷系统中采用时,对5次以上起滤波作用时,通过参数调整,可形成该滤波器回路对5次及以上次谐波的低阻抗通路。

有源滤波器虽然无源滤波器具有投资少、效率高、结构简单及维护方便等优点,在现阶段广泛用于配电网中,但由于滤波器特性受系统参数影响大,只能消除特定的几次谐波,而对某些次谐波会产生放大作用,甚至谐振现象等因素,随着电力电子技术的发展,人们将滤波研究方向逐步转向有源滤波器(Active PowerFliter,缩写为APF。

APF即利用可控的功率半导体器件向电网注入与谐波源电流幅值相等、相位相反的电流,使电源的总谐波电流为零,达到实时补偿谐波电流的目的。

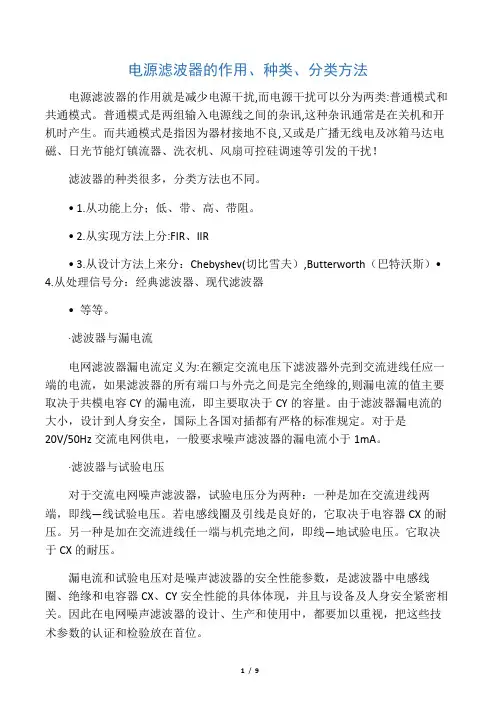

电源滤波器的作用、种类、分类方法电源滤波器的作用就是减少电源干扰,而电源干扰可以分为两类:普通模式和共通模式。

普通模式是两组输入电源线之间的杂讯,这种杂讯通常是在关机和开机时产生。

而共通模式是指因为器材接地不良,又或是广播无线电及冰箱马达电磁、日光节能灯镇流器、洗衣机、风扇可控硅调速等引发的干扰！滤波器的种类很多，分类方法也不同。

• 1.从功能上分；低、带、高、带阻。

• 2.从实现方法上分:FIR、IIR• 3.从设计方法上来分：Chebyshev(切比雪夫）,Butterworth（巴特沃斯）• 4.从处理信号分：经典滤波器、现代滤波器• 等等。

·滤波器与漏电流电网滤波器漏电流定义为:在额定交流电压下滤波器外壳到交流进线任应一端的电流，如果滤波器的所有端口与外壳之间是完全绝缘的,则漏电流的值主要取决于共模电容CY的漏电流，即主要取决于CY的容量。

由于滤波器漏电流的大小，设计到人身安全，国际上各国对插都有严格的标准规定。

对于是20V/50Hz交流电网供电，一般要求噪声滤波器的漏电流小于1mA。

·滤波器与试验电压对于交流电网噪声滤波器，试验电压分为两种：一种是加在交流进线两端，即线—线试验电压。

若电感线圈及引线是良好的，它取决于电容器CX的耐压。

另一种是加在交流进线任一端与机壳地之间，即线—地试验电压。

它取决于CX的耐压。

漏电流和试验电压对是噪声滤波器的安全性能参数，是滤波器中电感线圈、绝缘和电容器CX、CY安全性能的具体体现，并且与设备及人身安全紧密相关。

因此在电网噪声滤波器的设计、生产和使用中，都要加以重视，把这些技术参数的认证和检验放在首位。

[7]滤波器的技术参数及正确使用(1)插入损耗是噪声滤波器的重要技术参数之一，在设计和选用时应予主要考虑。

在滤波器的安全常规电气性能、环境及机械条件都满足要求时，应尽量选择插入损耗值大些。

插入损耗的定义如图3所示，当没接滤波器时，信号源输出电压为V点，当滤波器接入后，在滤波器的输出端测得信号源的电压为V2。

电路中的滤波器有哪些种类和作用在电路中，滤波器是一种基础的电子元件，用于去除信号中的某些频率分量，以实现信号的清晰传输或滤波效果。

滤波器的种类繁多，按照频率特性和工作原理的不同可以分为多种类型。

本文将介绍其中常见的几种滤波器及其作用。

一、低通滤波器低通滤波器即通过低于截止频率的频率成分，而抑制高于截止频率的频率成分。

它的作用是将高频噪声等干扰信号滤除，使得基频信号得以保留和传输。

低通滤波器广泛应用于音频放大器、通信系统等领域。

二、高通滤波器与低通滤波器相反，高通滤波器通过高于截止频率的频率成分，而抑制低于截止频率的频率成分。

它的作用是去除低频噪声，使得高频信号得以传输和输出。

高通滤波器常用于图像处理、语音识别等领域。

三、带通/带阻滤波器带通滤波器（又称带通滤波器）是一种能够通过位于截止频率范围内的频率信号的滤波器，同时抑制位于截止频率范围外的频率信号。

它的作用是选择性地通过一定范围内的频率信号，对其他频率信号进行衰减和滤除。

带通滤波器常见的应用场景有音频处理、无线通信系统等。

带阻滤波器（又称陷波器）则是相反的概念，它能够通过位于截止频率范围外的频率信号，同时抑制截止频率范围内的频率信号。

带阻滤波器常用于天线设计、信号调节等领域。

四、低通/高通/带通/带阻滤波器的应用举例1. 低通滤波器的应用：在音频处理中，低通滤波器常用于去除音频信号中的高频噪声，使得音频信号更加纯净和清晰；在直流电源设计中，低通滤波器可用于去除电源中的高频噪声，提供稳定的直流电源；在通信系统中，低通滤波器可用于滤除高频干扰信号，保证通信信号的质量。

2. 高通滤波器的应用：在图像处理中，高通滤波器可用于增强图像的轮廓和细节，去除模糊或低频成分；在语音处理中，高通滤波器可用于增强语音的高频清晰度，使其更易于识别和理解；在无线通信系统中，高通滤波器可用于去除低频噪声，提高接收信号的质量。

3. 带通滤波器的应用：在音频调节器设计中，带通滤波器可用于选择性地增加或减弱特定频率范围内的音频信号，以调整音频的音调或音色；在无线电调谐器中，带通滤波器可用于选择特定频段的无线电信号，以实现频道的切换和选择。

滤波器种类作用原理滤波器是一种电子电路，它可以根据频率的不同，选择性地通过或抑制电路中的信号。

根据作用原理和种类的不同，滤波器可以分为多种类型。

1. 低通滤波器（Low-pass filter）低通滤波器是一种能够通过较低频率信号而抑制高频信号的滤波器。

它的作用是削弱或过滤掉输入信号中高于截止频率的频率分量。

低通滤波器广泛应用于音频和通信领域，常用于去除高频噪声。

2. 高通滤波器（High-pass filter）高通滤波器是一种能够通过较高频率信号而抑制低频信号的滤波器。

它的作用是削弱或过滤掉输入信号中低于截止频率的频率分量。

高通滤波器常用于音频和通信领域，常用于削弱或滤除低频噪声。

3. 带通滤波器（Band-pass filter）带通滤波器是一种能够通过一些频率范围内的信号而抑制其他频率范围内的信号的滤波器。

它的作用是只允许通过滤波器中选择的中心频率附近的频率分量，同时抑制其他频率范围的信号。

带通滤波器常用于音频、无线通信和图像处理等领域。

4. 带阻滤波器（Band-stop filter）带阻滤波器是一种能够通过除了一些频率范围内的信号外的其他信号的滤波器。

它的作用是削弱或完全抑制一些频率范围内的信号，同时允许通过其他频率范围的信号。

带阻滤波器常用于音频、无线通信和图像处理等领域。

5. 陷波滤波器（Notch filter）陷波滤波器是一种能够抑制特定频率的信号，但对其他频率相对较不敏感的滤波器。

它的作用是在滤波器的中心频率处产生一个深度抑制的窄带，用于削弱或滤除特定的干扰信号。

陷波滤波器常用于音频、无线通信和图像处理等领域。

滤波器的原理基于信号的频率特性，利用电子器件的非线性特性或通过设计合适的电路，选择性地通过或抑制输入信号中不同频率的分量。

常见的滤波器电路包括电容、电感和电阻等元件的组合。

通过调整元件的数值、组合方式和连接方式，可以实现不同类型的滤波器。

滤波器的工作原理可以根据其类型细分为不同的方法，例如使用RC电路或LC电路来实现滤波效果。

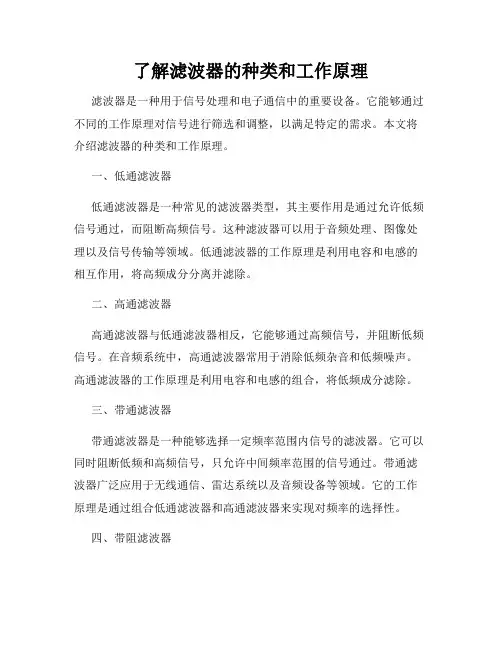

了解滤波器的种类和工作原理滤波器是一种用于信号处理和电子通信中的重要设备。

它能够通过不同的工作原理对信号进行筛选和调整，以满足特定的需求。

本文将介绍滤波器的种类和工作原理。

一、低通滤波器低通滤波器是一种常见的滤波器类型，其主要作用是通过允许低频信号通过，而阻断高频信号。

这种滤波器可以用于音频处理、图像处理以及信号传输等领域。

低通滤波器的工作原理是利用电容和电感的相互作用，将高频成分分离并滤除。

二、高通滤波器高通滤波器与低通滤波器相反，它能够通过高频信号，并阻断低频信号。

在音频系统中，高通滤波器常用于消除低频杂音和低频噪声。

高通滤波器的工作原理是利用电容和电感的组合，将低频成分滤除。

三、带通滤波器带通滤波器是一种能够选择一定频率范围内信号的滤波器。

它可以同时阻断低频和高频信号，只允许中间频率范围的信号通过。

带通滤波器广泛应用于无线通信、雷达系统以及音频设备等领域。

它的工作原理是通过组合低通滤波器和高通滤波器来实现对频率的选择性。

四、带阻滤波器带阻滤波器是一种能够阻断一定频率范围内信号的滤波器。

它与带通滤波器相反，只允许低频和高频信号通过，而阻断中间频率范围的信号。

带阻滤波器被广泛应用于抑制特定频率的干扰信号和噪声。

其工作原理是通过将低通滤波器和高通滤波器串联，实现对特定频率范围的阻断。

五、数字滤波器数字滤波器是一种基于数字信号处理的滤波器。

与模拟滤波器相比，数字滤波器具有更好的灵活性和可调性。

它可以通过对数字信号进行采样和离散处理来实现滤波效果。

数字滤波器广泛应用于音频处理、图像处理、无线通信等领域。

六、激励响应滤波器激励响应滤波器是一种通过输入激励信号和滤波器的单位冲激响应来实现滤波效果的滤波器。

它根据不同的输入激励信号形状和滤波器响应特性，可以实现各种滤波效果，如低通、高通、带通和带阻等。

七、滤波器工作原理滤波器的工作原理基于信号的频率分量和滤波器的频率响应特性之间的相互作用。

当信号经过滤波器时，滤波器会根据其特定的频率响应特性对信号的各个频率分量进行加权调整或滤除，从而实现对信号频谱的调整或筛选。

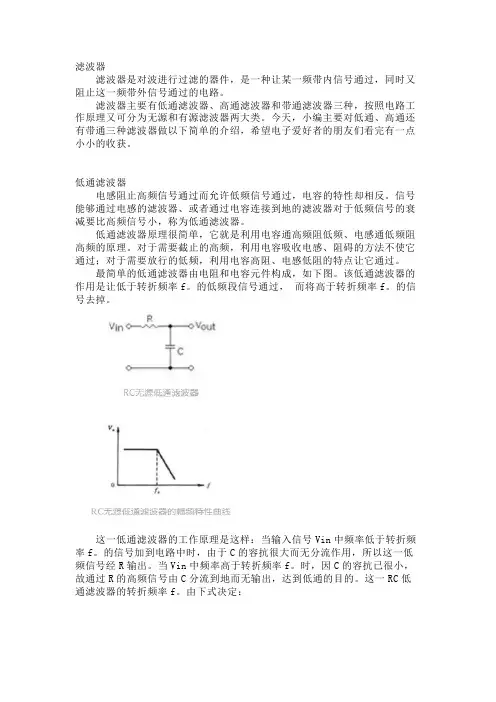

滤波器滤波器是对波进行过滤的器件，是一种让某一频带内信号通过，同时又阻止这一频带外信号通过的电路。

滤波器主要有低通滤波器、高通滤波器和带通滤波器三种，按照电路工作原理又可分为无源和有源滤波器两大类。

今天，小编主要对低通、高通还有带通三种滤波器做以下简单的介绍，希望电子爱好者的朋友们看完有一点小小的收获。

低通滤波器电感阻止高频信号通过而允许低频信号通过，电容的特性却相反。

信号能够通过电感的滤波器、或者通过电容连接到地的滤波器对于低频信号的衰减要比高频信号小，称为低通滤波器。

低通滤波器原理很简单，它就是利用电容通高频阻低频、电感通低频阻高频的原理。

对于需要截止的高频，利用电容吸收电感、阻碍的方法不使它通过；对于需要放行的低频，利用电容高阻、电感低阻的特点让它通过。

最简单的低通滤波器由电阻和电容元件构成，如下图。

该低通滤波器的作用是让低于转折频率f。

的低频段信号通过，而将高于转折频率f。

的信号去掉。

这一低通滤波器的工作原理是这样：当输入信号Vin中频率低于转折频率f。

的信号加到电路中时，由于C的容抗很大而无分流作用，所以这一低频信号经R输出。

当Vin中频率高于转折频率f。

时，因C的容抗已很小，故通过R的高频信号由C分流到地而无输出，达到低通的目的。

这一RC低通滤波器的转折频率f。

由下式决定：低通滤波器除这种RC电路外，还可以是LC等电路形式。

高通滤波器最简单的高通滤波器是“一阶高通滤波器”，它的的特性一般用一阶线性微分方程表示，它的左边与一阶低通滤波器完全相同，仅右边是激励源的导数而不是激励源本身。

当较低的频率通过该系统时，没有或几乎没有什么输出，而当较高的频率通过该系统时，将会受到较小的衰减。

实际上，对于极高的频率而言，电容器相当于“短路”一样，这些频率，基本上都可以在电阻两端获得输出。

换言之，这个系统适宜于通过高频率而对低频率有较大的阻碍作用，是一个最简单的“高通滤波器”，如下图。

这一电路的工作原理是这样：当频率低于f。

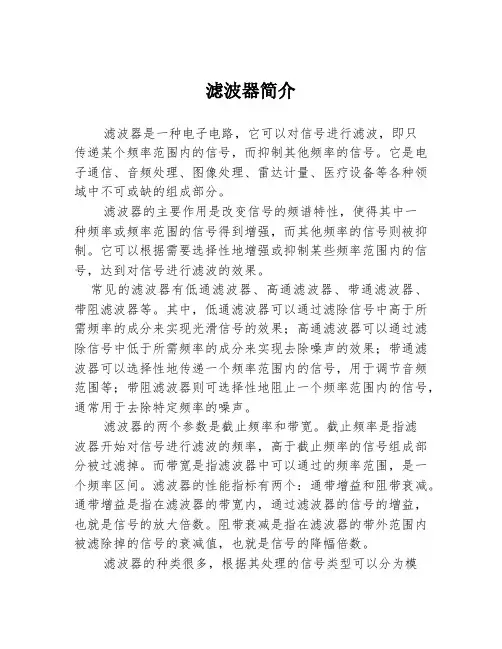

滤波器简介滤波器是一种电子电路，它可以对信号进行滤波，即只传递某个频率范围内的信号，而抑制其他频率的信号。

它是电子通信、音频处理、图像处理、雷达计量、医疗设备等各种领域中不可或缺的组成部分。

滤波器的主要作用是改变信号的频谱特性，使得其中一种频率或频率范围的信号得到增强，而其他频率的信号则被抑制。

它可以根据需要选择性地增强或抑制某些频率范围内的信号，达到对信号进行滤波的效果。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

其中，低通滤波器可以通过滤除信号中高于所需频率的成分来实现光滑信号的效果；高通滤波器可以通过滤除信号中低于所需频率的成分来实现去除噪声的效果；带通滤波器可以选择性地传递一个频率范围内的信号，用于调节音频范围等；带阻滤波器则可选择性地阻止一个频率范围内的信号，通常用于去除特定频率的噪声。

滤波器的两个参数是截止频率和带宽。

截止频率是指滤波器开始对信号进行滤波的频率，高于截止频率的信号组成部分被过滤掉。

而带宽是指滤波器中可以通过的频率范围，是一个频率区间。

滤波器的性能指标有两个：通带增益和阻带衰减。

通带增益是指在滤波器的带宽内，通过滤波器的信号的增益，也就是信号的放大倍数。

阻带衰减是指在滤波器的带外范围内被滤除掉的信号的衰减值，也就是信号的降幅倍数。

滤波器的种类很多，根据其处理的信号类型可以分为模拟滤波器和数字滤波器两种类型。

模拟滤波器是指基于模拟电路实现的滤波器，可以处理模拟信号。

数字滤波器是指通过数字信号处理实现的滤波器，可以处理数字信号。

模拟滤波器的优势在于能够实现较高的信号精度，常用于高精度的模拟信号滤波。

数字滤波器的优势在于能够实现较强的信号处理能力，常用于实时信号处理和大数据处理。

在实际应用过程中，滤波器的性能往往受到很多因素的影响，比如脉冲响应、稳定性、增益平坦度等。

有时候还需要组合使用多种滤波器，以达到更好的滤波效果。

例如，为了获得一个宽带宽的声音，可以通过使用带通滤波器和低通滤波器组成的级联滤波器来实现。

一、滤波器的原理射频滤波器定义：凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器，相当于频率“筛子”。

滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。

在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。

因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。

因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。

二、滤波器分类1、根据频率特性（幅频特性与相频特性），可分为带通滤波器、带阻滤波器、带通滤波器、低通滤波器以及高通滤波器。

⑴带通滤波器它的通频带在f1～f2之间。

它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。

带通滤波器（中间通，两边不通）（2）带阻滤波器与带通滤波相反，阻带在频率f1～f2之间。

它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。

带阻滤波器（中间不通，两边通）（3）低通滤波器从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。

低通滤波器（低频率通过）（4）高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。

它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。

低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。

三、滤波器的作用✧将有用的信号与噪声分离，提高信号的抗干扰性及信噪比；✧滤掉不感兴趣的频率成分，提高分析精度；✧从复杂频率成分中分离出单一的频率分量。

3. 滤波技术滤波器技术是由电感、电容、电阻或铁氧体器件构成的频率选择性二端口网络，可以插入传输线中，抑制不需要的频率进行传播。

低通滤波器是电磁兼容技术中采用最多的一种滤波器。

3.1 反射式滤波器由电感电容等器件组成，把不希望的频率反射回噪声源，所以称之为反射式滤波器。

3.1.1电容滤波器电容滤波器可以用来滤除差模噪声，也可以用来滤除共模噪声，只是接法不同。

电容器如果并联接在设备的交流电源进线间可以滤除电源线上的差模高频噪声；如果并接在印刷电路板上的数字集成芯片的正负电源引脚间则起到去耦作用，给高速开关电路提供一个高频通道，以免把高频噪声传导到电源中去，抑制差模噪声。

如果，并接在导线和地之间就构成了共模滤波器。

3.1.2 电感滤波器作为滤波器使用的电感线圈有两种：一种是差模扼流圈，用来抑制差模高频噪声；一种是共模扼流圈，用于抑制共模高频噪声。

3.1.3电源滤波器电源滤波器的作用是双向的，它不仅可以阻止电网中的噪声进入设备，也可以抑制设备产生的噪声污染电网。

3.2 吸收式滤波器吸收式滤波器是由有耗器件构成的，在阻带内吸收噪声的能量转化为热损耗，从而起到滤波的作用。

铁氧体吸收性滤波器是目前应用发展很快的一种低通滤波器，已广泛应用于各种电路中。

用于电磁噪声抑制的铁氧体是一种磁性材料，由铁、镍、锌氧化物混合而成的具有很高的电导率，较高的磁导率。

根据不同的场合铁氧体滤波器可以做成多种形式：使用铁氧体磁环时应注意以下问题：1）电缆或导线应与环内径密贴，不要留太大的空隙，这样导线上的电流产生的磁通可基本都集中在磁环内，从而增加滤波效果。

2）磁环越长阻抗越大，如果一个磁环不起作用可以多穿几个磁环。

磁环可用在以下场合：1）磁环可套在交流电源线对、直流电源线对、信号线对上，也可套在电缆线上用于抑制共模噪声。

2）磁环可套在高频元件引脚上，防止电路产生高频振荡。

但是滤波器的最终效果与滤波器的选用和安装关系密切。

一个好的滤波器很可能因为安装不当而起不到应有的作用。

滤波器原理及应用在电子学和通信领域中，滤波器是一种能够选择特定频率信号并抑制其他频率信号的电路组件。

它在各种电子设备中扮演着至关重要的角色，例如在音频设备、射频通信、无线电等领域的应用中都需要滤波器来确保信号质量和频谱高效利用。

本文将介绍滤波器的基本原理和常见应用。

滤波器的原理滤波器主要依靠其电路设计对特定频率范围的信号进行放大或衰减，从而实现对信号的频率选择性处理。

根据频率选择性能力不同，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

•低通滤波器：只允许低于一定频率的信号通过，而抑制高于该频率的信号。

•高通滤波器：只允许高于一定频率的信号通过，而抑制低于该频率的信号。

•带通滤波器：只允许在一定频率范围内的信号通过，而抑制其他频率的信号。

•带阻滤波器：只允许除一定频率范围内的信号通过外，抑制其他频率的信号。

在滤波器的设计中，根据滤波器的截止频率、通带波纹、衰减量等指标要求，可以选择不同的滤波器电路结构和元件参数。

常用的滤波器元件包括电容、电感、电阻等，它们可以组合成各种滤波器电路，如RC滤波器、LC滤波器、RLC滤波器等。

滤波器的应用滤波器在各种电子设备和通信系统中有着广泛的应用，其中一些常见的应用包括：1. 音频设备在音频系统中，滤波器用于音频信号的处理和增强，例如在扬声器中使用低通滤波器去除高频噪声，在麦克风中使用高通滤波器去除低频噪声，以提高音频设备的音质和清晰度。

2. 通信系统在无线通信系统中，滤波器用于频率选择和信号处理，以确保传输信号的质量和可靠性。

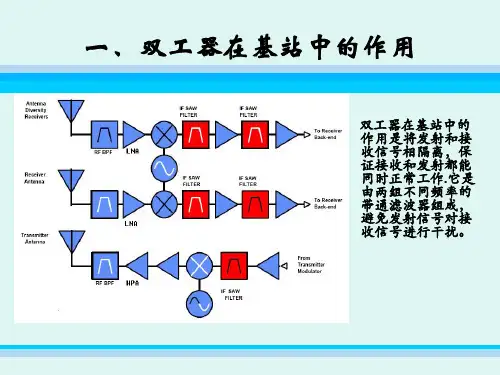

例如，在基站中使用带通滤波器选择特定频段的信号，同时抑制其他频段的干扰信号，以保证通信系统的正常运行。

3. 无线电在无线电接收机中，滤波器通过滤除不必要的频率信号，提高接收机对特定信号的接收灵敏度和选择性。

不同类型的滤波器可以应用于调频接收、调幅接收等不同的无线电接收系统中。

4. 信号处理在信号处理系统中，滤波器常用于滤除噪声、分离信号、提取特定频率成分等应用。

FIR滤波器FIR的结构FIR(Finite Impulse Response)滤波器：有限长单位冲激响应滤波器，是数字信号处理系统中最基本的元件，它可以在保证任意幅频特性的同时具有严格的线性相频特性，同时其单位抽样响应是有限长的，因而滤波器是稳定的系统。

因此，FIR滤波器在通信、图像处理、模式识别等领域都有着广泛的应用。

目录一、FIR滤波器的种类二、FIR的特点一、FIR滤波器的种类二、FIR的特点展开编辑本段一、FIR滤波器的种类目前，FIR滤波器的硬件实现有以下几种方式：1.1、数字集成电路FIR滤波器一种是使用单片通用数字滤波器集成电路，这种电路使用简单，但是由于字长和阶数的规格较少，不易完全满足实际需要。

虽然可采用多片扩展来满足要求，但会增加体积和功耗，因而在实际应用中受到限制。

1.2、DSP芯片FIR滤波器另一种是使用DSP芯片。

DSP芯片有专用的数字信号处理函数可调用，实现FIR滤波器相对简单，但是由于程序顺序执行，速度受到限制。

而且，就是同一公司的不同系统的DSP芯片，其编程指令也会有所不同，开发周期较长。

1.3、可编程FIR滤波器还有一种是使用可编程逻辑器件，FPGA／CPLD。

FPGA有着规整的内部逻辑块整列和丰富的连线资源，特别适合用于细粒度和高并行度结构的FIR 滤波器的实现，相对于串行运算主导的通用DSP芯片来说，并行性和可扩展性都更好。

编辑本段二、FIR的特点有限长单位冲激响应（FIR）滤波器有以下特点：(1) 系统的单位冲激响应h (n)在有限个n值处不为零；(2) 系统函数H(z)在|z|>0处收敛，极点全部在z = 0处（因果系统）；(3) 结构上主要是非递归结构，没有输出到输入的反馈，但有些结构中（例如频率抽样结构）也包含有反馈的递归部分。

设FIR滤波器的单位冲激响应h (n)为一个N点序列，0 ≤n ≤ N —1，则滤波器的系统函数为H(z)=∑h(n)*z^-n就是说，它有（N—1）阶极点在z = 0处，有（N—1）个零点位于有限z平面的任何位置。

滤波器的种类滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其他频率成分。

利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

换句话说，凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器。

滤波的概念滤波是信号处理中的一个重要概念，滤波电路的作用是尽可能减小脉动的直流电压中的交流成分，保留其直流成分，使输出电压纹波系数降低，波形变得比较平滑。

一般来说，滤波分为经典滤波和现代滤波。

经典滤波是根据傅里叶分析和变换提出的一个工程概念，根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。

换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。

在经典滤波和现代滤波中，滤波器模型其实是一样的（硬件方面的滤波器其实进展并不大），但现代滤波还加入了数字滤波的很多概念。

滤波电路的原理当流过电感的电流变化时，电感线圈中产生的感应电动势将阻止电流的变化。

当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。

因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。

只有在RL>>ωL时才能获得较好的滤波效果。

L愈大，滤波效果愈好。

滤波器的作用1、将有用的信号与噪声分离，提高信号的抗干扰性及信噪比；2、滤掉不感兴趣的频率成分，提高分析精度；3、从复杂频率成分中分离出单一的频率分量。

理想滤波器与实际滤波器理想滤波器使通带内信号的幅值和相位都不失真，阻喧内的频率成分都衰减为零的滤波器，其通带和阻带之间有明显的分界线。

数字滤波器的基本概念及一些特殊滤波器第五章数字滤波器的基本概念及一些特殊滤波器5.1 数字滤波器的基本概念1.数字滤波器与数字滤波滤波的涵义：将输入信号的某些频率成分或某个频带进行压缩、放大;对信号进行检测;对参数估计;数字滤波器：通过对输入信号的进行数值运算的方法来实现滤波模拟滤波器：用电阻、电容、电感及有源器件等构成滤波器对信号进行滤波2.数字滤波器的实现方法用软件在计算机上实现用专用的数字信号处理芯片用硬件3.数字滤波器的可实现性要求系统因果稳定设计的系统极点全部集中在单位圆内。

要求系统的差分方程的系数或者系统函数的系数为实数系统的零极点必须共轭成对出现，或者是实数。

4.数字滤波器的种类现代滤波器经典滤波器滤波特性?a?a数字高通、数字低通、数字带通、数字带阻；实现方法a?a无限脉冲响应滤波器，简称IIR (Infinite Impulse Response)，它的单位脉冲响应为无限长，网络中有反馈回路。

其系统函数为：a?a有限脉冲响应滤波器，简称FIR (Finite ImpulseResponse)它的单位脉冲响应为有限长，网络中没有反馈回路。

其系统函数为：5.2 理想数字滤波器理想滤波器是一类很重要的滤波器，对信号进行滤波能够达到理想的效果，但是他只能近似实现。

设计的时候可以把理想滤波器作为逼近标准用。

本节主要讲述：理想滤波器的特点：在滤波器的通带内幅度为常数（非零），在阻带中幅度为零；具有线性相位；单位脉冲响应是非因果无限长序列。

理想滤波器的传输函数：幅度特性为：相位特性为：群时延为：则信号通过滤波器输出的频率响应为：其时域表达式：输入信号输出信号，表示输出信号相对输入信号没有发生失真。

假设低通滤波器的频率响应为式中，是一个正整数，称为通带截止频率。

其幅度特性和相位特性图形如下：滤波器的单位脉冲响应为：举例：假设由此图看出此理想低通物理不可实现理想滤波器可以分为低通、高通、带通及带阻滤波器。

滤波器的种类及应用范围滤波器是一种能够从信号中选择性地提取特定频率成分的电子电路或数字算法。

它可以根据需求对信号进行滤波处理，使得信号更加纯净，有助于提取有效信息或者去除噪声。

根据滤波器的不同特性和应用范围，主要可以分为以下几类：1. 低通滤波器（Low-pass Filter）：低通滤波器是一种能够传递低频成分而抑制高频成分的滤波器。

适用于需要提取低频信号或去除高频噪声的应用，如音频信号处理、图像处理和通信系统等。

2. 高通滤波器（High-pass Filter）：高通滤波器是一种能够传递高频成分而抑制低频成分的滤波器。

适用于需要提取高频信号或去除低频干扰的应用，如语音识别、语音增强和图像锐化等。

3. 带通滤波器（Band-pass Filter）：带通滤波器是一种能够传递一定范围内的频率成分而抑制其他频率成分的滤波器。

适用于需要提取某一特定频段信号或去除其他频段干扰的应用，如无线通信系统、心电图分析和声纳系统等。

4. 带阻滤波器（Band-stop Filter）：带阻滤波器是一种能够抑制一定范围内的频率成分而传递其他频率成分的滤波器。

适用于需要去除某一特定频段噪声或屏蔽某一频段干扰的应用，如音频降噪、心电图滤波和图像去马赛克等。

5. 陷波滤波器（Notch Filter）：陷波滤波器是一种能够抑制特定频率成分而传递其他频率成分的滤波器。

适用于需要去除特定频率的噪声或干扰的应用，如降低电源杂波、音频降噪和图像去燥等。

除了以上常见的滤波器，还有一些特殊类型的滤波器，如智能滤波器、自适应滤波器和多频带滤波器等。

这些滤波器根据不同的应用和信号特性，可以实现更加复杂或高级的滤波功能。

总而言之，滤波器根据其特性和应用范围不同，可以用于多种领域的信号处理和干扰抑制。

它在音频处理、图像处理、通信系统、医学设备以及各种感知技术中起着重要的作用。

滤波器的种类繁多，根据实际需求选择合适的滤波器，可以有效地提取有效信息、去除噪声干扰，从而改善信号的质量和可靠性。

滤波器在电动机控制中的应用现代工业中，电动机控制系统扮演着至关重要的角色。

为了确保电动机的正常运行和系统的稳定性，滤波器在电动机控制中扮演着重要的角色。

本文将讨论滤波器的工作原理、种类和其在电动机控制中的应用。

一、滤波器的工作原理滤波器是一种电子设备，用于提取或抑制特定频率范围内的信号。

它通过选择性地传递或阻塞电路中的频率来实现这一目的。

滤波器主要包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等类型。

这些滤波器可以根据系统需求来选择和应用。

二、滤波器的种类1. 低通滤波器（Low-pass filter）: 低通滤波器允许低于截止频率的信号通过，而阻塞高于截止频率的信号。

它常用于降低高频噪声和保护电动机。

2. 高通滤波器（High-pass filter）: 高通滤波器允许高于截止频率的信号通过，而阻塞低于截止频率的信号。

它常用于消除低频干扰和提高电动机系统的动态响应。

3. 带通滤波器（Band-pass filter）: 带通滤波器允许特定频率范围内的信号通过，而阻塞其他频率的信号。

它适用于在电动机控制系统中选择性地提取特定频率范围的信号。

4. 带阻滤波器（Band-stop filter）: 带阻滤波器允许特定频率范围外的信号通过，而阻塞特定频率范围内的信号。

它可用于抑制系统中的特定频率噪声或干扰信号。

三、滤波器在电动机控制中的应用1. 电源滤波器（Power line filter）: 电动机控制系统通常需要稳定可靠的电源，以确保电动机正常运行。

电源滤波器可用于滤除电网中的尖峰脉冲、变压器谐波、高频噪声等，并提供纯净的电源供给。

2. 速度反馈滤波器（Speed feedback filter）: 在某些电动机控制系统中，通过采集电动机转速的反馈信号来实现闭环控制。

速度反馈滤波器可用于平滑和过滤采集到的速度信号，以减少噪声和干扰的影响。

3. 电流测量滤波器（Current measurement filter）: 电动机控制系统中经常需要对电流进行测量和反馈控制。
