离合器的结构和工作原理(教学)

离合器的结构和工作原理(教学讲课教案一、教学内容本节课主要讲解《汽车工程基础》第四章第一节“离合器的结构和工作原理”。

详细内容涉及离合器的基本概念、结构组成、工作原理及其在汽车变速系统中的作用。

二、教学目标1. 理解离合器的基本概念，掌握其结构组成及工作原理；2. 了解离合器在汽车变速系统中的作用，能分析其工作过程中各部件的相互作用；3. 能够运用所学知识，解释实际汽车驾驶中离合器操作的相关问题。

三、教学难点与重点教学难点：离合器工作原理中涉及到的力学原理和部件协同作用。

教学重点：离合器的结构组成、工作原理及其在汽车变速系统中的作用。

四、教具与学具准备1. 教具：汽车变速系统模型、离合器结构图、PPT课件；2. 学具：笔记本、教材、《汽车工程基础》学习指导书。

五、教学过程1. 导入：通过展示汽车驾驶过程中换挡的操作，引发学生对离合器作用的好奇心，进而引入本节课内容；2. 理论讲解：（1）讲解离合器的基本概念，引导学生了解其在汽车变速系统中的重要性；（2）分析离合器的结构组成，结合PPT和实物模型进行详细讲解；（3）阐述离合器的工作原理，通过动画和示意图展示各部件的协同作用；3. 实践情景引入：邀请学生上台操作汽车变速系统模型，亲身体验离合器的工作过程；4. 例题讲解：讲解与离合器相关的典型例题，分析解题思路和方法；5. 随堂练习：布置与离合器相关的练习题，及时巩固所学知识；六、板书设计1. 离合器的基本概念、结构组成；2. 离合器工作原理示意图；3. 离合器在汽车变速系统中的作用；4. 典型例题及解题思路。

七、作业设计1. 作业题目：（1）简述离合器的基本概念及结构组成；（2）阐述离合器的工作原理；（3）分析离合器在汽车变速系统中的作用。

2. 答案：（1）离合器是汽车变速系统中的传动装置，主要由压盘、离合器片、离合器轴承等部件组成；（2）离合器的工作原理是利用压盘与离合器片之间的摩擦力，使发动机的动力传递到变速箱；（3）离合器在汽车变速系统中的作用是使发动机与变速箱之间实现平稳的接合和分离，保证汽车在各种工况下的正常行驶。

离合器教案教学设计一、教学内容本节课选自《汽车工程基础》第四章“汽车传动系”，详细内容为离合器的工作原理、结构类型及其在汽车传动系中的作用。

二、教学目标1. 了解离合器的工作原理及其在汽车传动系中的作用。

2. 掌握离合器的结构类型及各部分功能。

3. 学会分析离合器在实际应用中的故障及其排除方法。

三、教学难点与重点教学难点：离合器工作原理及其在汽车传动系中的作用，离合器故障分析。

教学重点：离合器的结构类型及其各部分功能，离合器故障排除方法。

四、教具与学具准备1. 离合器实物模型或图片。

2. 汽车传动系动画演示课件。

3. 离合器维修手册。

五、教学过程1. 实践情景引入（5分钟）利用离合器实物模型或图片，让学生观察并思考离合器在汽车传动系中的作用。

2. 理论知识讲解（15分钟）介绍离合器的工作原理、结构类型及其在汽车传动系中的作用。

3. 例题讲解（15分钟）通过实际案例，讲解离合器故障分析方法及其排除过程。

4. 随堂练习（10分钟）学生根据所学知识，分析并解决实际问题。

5. 互动讨论（10分钟）学生分享学习心得，教师解答学生疑问。

六、板书设计1. 离合器工作原理2. 离合器结构类型3. 离合器在汽车传动系中的作用4. 离合器故障分析方法及排除过程七、作业设计1. 作业题目：分析一辆汽车离合器故障，并提出解决方案。

答案：根据实际情况分析，列出可能的故障原因及排除方法。

2. 作业题目：简述离合器在汽车传动系中的作用。

答案：离合器在汽车传动系中的作用是连接发动机与变速器，使发动机的动力传递到车轮，同时保证发动机与变速器之间的分离与结合。

八、课后反思及拓展延伸1. 学生对离合器工作原理的理解程度。

2. 学生对离合器故障分析及排除方法的掌握情况。

3. 教学过程中，学生对拓展性问题的思考与讨论情况。

拓展延伸：鼓励学生在课后查阅相关资料，了解新型离合器技术的发展及应用。

重点和难点解析需要重点关注的细节包括：1. 离合器工作原理的理解。

离合器的结构和工作原理教学讲课教案一、教学内容本节课的教学内容主要围绕《汽车工程基础》教材第四章第一节“离合器的结构和工作原理”展开。

详细内容包括：离合器的定义、分类、结构组成及其工作原理的讲解，并通过实践情景引入，让学生深入了解离合器在汽车行驶过程中的重要作用。

二、教学目标1. 让学生掌握离合器的基本结构及其工作原理，了解其在汽车行驶中的作用。

2. 培养学生运用所学知识分析解决实际问题的能力，提高学生的动手操作能力。

3. 培养学生的团队协作意识，提高学生的沟通与表达能力。

三、教学难点与重点1. 教学难点：离合器的工作原理及其在实际应用中的操作技巧。

2. 教学重点：离合器的结构组成、工作原理及作用。

四、教具与学具准备1. 教具：汽车模型、离合器实物、PPT课件、视频资料等。

五、教学过程1. 导入新课：通过展示一辆汽车行驶过程中使用离合器的视频，让学生了解离合器在汽车行驶中的作用，激发学生的学习兴趣。

2. 理论讲解：详细讲解离合器的定义、分类、结构组成及其工作原理。

流程：教师讲解（15分钟）→学生记录重点内容（5分钟）3. 实践操作：展示离合器实物，引导学生通过观察、讨论，加深对离合器结构的认识。

流程：展示实物（5分钟）→学生观察、讨论（10分钟）→教师解答疑问（5分钟）4. 例题讲解：通过讲解典型例题，使学生掌握离合器工作原理的应用。

流程：教师讲解例题（10分钟）→学生跟随讲解思考（5分钟）→解答疑问（5分钟）5. 随堂练习：布置与离合器相关的练习题，巩固所学知识。

流程：学生独立完成练习（10分钟）→教师批改、解答（10分钟）六、板书设计1. 离合器的定义、分类、结构组成2. 离合器工作原理3. 离合器在汽车行驶中的作用七、作业设计1. 作业题目：请简述离合器的工作原理及其在汽车行驶中的作用。

（1）汽车起步时；（2）汽车换挡时；（3）汽车紧急制动时。

八、课后反思及拓展延伸1. 反思：本节课通过讲解、实践、练习等多种教学手段，使学生掌握了离合器的基本知识。

离合器的结构和工作原理教学讲课教案一、教学内容本节课的教学内容主要依据《汽车原理与构造》第四章“汽车传动系统”中的第三节“离合器的结构和工作原理”。

具体内容包括离合器的作用、结构组成、工作原理及常见类型，特别是对膜片弹簧离合器和螺旋弹簧离合器的结构与工作原理进行详细讲解。

二、教学目标1. 理解离合器在汽车传动系统中的作用，掌握其基本结构和工作原理。

2. 能够辨别不同类型的离合器，并分析其工作原理和特点。

3. 培养学生的观察能力、分析能力和动手实践能力。

三、教学难点与重点教学难点：离合器的结构组成和工作原理，特别是膜片弹簧离合器和螺旋弹簧离合器的工作原理。

教学重点：离合器的作用、结构、工作原理及其在汽车传动系统中的应用。

四、教具与学具准备1. 教具：汽车传动系统实物模型、离合器组件、多媒体课件。

2. 学具：每组一套离合器拆装工具、说明书、记录本。

五、教学过程1. 引入实践情景：通过展示一辆汽车传动系统实物模型，让学生观察离合器在传动系统中的位置，引出本节课的主题。

2. 讲解离合器作用：介绍离合器在汽车启动、换挡、制动等方面的作用。

3. 讲解离合器结构：结合实物模型，详细讲解离合器的各部分组成及其作用。

4. 讲解工作原理：通过多媒体课件，演示膜片弹簧离合器和螺旋弹簧离合器的工作原理，引导学生分析其原理和特点。

5. 例题讲解：讲解一道关于离合器工作原理的例题，加深学生对知识点的理解。

6. 随堂练习：让学生分组讨论，分析不同类型离合器的优缺点，并做好记录。

7. 动手实践：每组学生利用离合器拆装工具，对离合器组件进行拆装，观察其内部结构，加深对离合器工作原理的理解。

六、板书设计1. 离合器的结构和工作原理2. 内容：（1）离合器的作用（2）离合器的结构组成（3）离合器的工作原理（4）不同类型离合器的优缺点七、作业设计1. 作业题目：（1）简述离合器在汽车传动系统中的作用。

（2）列举并描述两种常见类型离合器的结构和工作原理。

离合器结构和工作原理(教学讲课精品教案一、教学内容本节课，我们将深入探讨《汽车工程基础》教材中第四章“汽车传动系统”第三节“离合器结构和工作原理”。

具体内容包括：离合器定义、结构组成、工作原理以及其在汽车传动系统中作用。

二、教学目标1. 知识与技能：让学生掌握离合器基本结构和工作原理，解其在汽车传动系统中作用。

2. 过程与方法：通过实践情景引入、例题讲解和随堂练习，提高学生分析问题和解决问题能力。

3. 情感态度与价值观：培养学生对汽车工程学科兴趣，激发他们探索科学原理热情。

三、教学难点与重点1. 教学难点：离合器工作原理及其在汽车传动系统中作用。

2. 教学重点：离合器结构组成及其工作原理。

四、教具与学具准备1. 教具：离合器实物模型、挂图、多媒体课件。

2. 学具：教材、《汽车工程基础》学习指导书、笔记本、随堂练习题。

五、教学过程1. 导入新课：通过展示一辆汽车传动系统，让学生思考离合器在其中作用。

2. 实践情景引入：让学生观察离合器实物模型，解其基本结构。

3. 理论讲解：a. 离合器定义b. 离合器结构组成：飞轮、离合器盘、压盘、离合器轴承等。

c. 离合器工作原理：通过压盘、离合器盘和飞轮之间摩擦力，实现发动机与变速器之间连接与断开。

4. 例题讲解：分析离合器在汽车起步、换挡和停车过程中作用。

5. 随堂练习：让学生解答关于离合器结构和工作原理练习题，巩固所学知识。

六、板书设计1. 《离合器结构和工作原理》2. 内容：a. 离合器定义b. 离合器结构组成c. 离合器工作原理d. 离合器在汽车传动系统中作用七、作业设计1. 作业题目：a. 简述离合器定义及其在汽车传动系统中作用。

b. 列出离合器结构组成，并解释其工作原理。

2. 答案：a. 离合器是一种能将发动机与变速器连接或断开装置，其在汽车传动系统中作用是保证汽车平稳起步、换挡和停车。

b. 离合器结构组成包括飞轮、离合器盘、压盘、离合器轴承等。

其工作原理是通过压盘、离合器盘和飞轮之间摩擦力，实现发动机与变速器之间连接与断开。

离合器精品教案教学设计一、教学内容本节课选自《汽车构造与原理》第五章“传动系统”，具体内容为第3节“离合器的结构与原理”。

主要围绕离合器的工作原理、结构组成、分类及在汽车中的应用等方面进行详细讲解。

二、教学目标1. 了解离合器的基本结构和工作原理，理解其在汽车传动系统中的作用。

2. 掌握离合器的分类及各种类型离合器的优缺点，能够根据实际需求选择合适的离合器。

3. 培养学生动手操作和观察分析能力，通过实践操作，加深对离合器工作原理的理解。

三、教学难点与重点重点：离合器的工作原理、结构组成及分类。

难点：离合器在汽车传动系统中的作用，各种类型离合器的优缺点分析。

四、教具与学具准备1. 教具：汽车传动系统模型、离合器实物、PPT课件。

五、教学过程1. 引入：通过展示汽车传动系统模型，让学生了解离合器在汽车中的位置和作用。

2. 理论讲解：（1）介绍离合器的基本结构和工作原理。

（2）分析离合器在汽车传动系统中的作用。

（3）讲解离合器的分类及各种类型离合器的优缺点。

3. 实践操作：（1）分组观察离合器实物，让学生动手拆解和组装离合器，加深对离合器结构的理解。

（2）观察离合器工作原理，通过实际操作，让学生感受离合器的作用。

4. 例题讲解：讲解与离合器相关的典型题目，巩固所学知识。

5. 随堂练习：布置与离合器相关的练习题，让学生及时巩固所学知识。

六、板书设计1. 离合器的基本结构2. 离合器的工作原理3. 离合器的分类及优缺点七、作业设计1. 作业题目：（1）简述离合器的工作原理。

（2）列举三种常见的离合器类型，并分析其优缺点。

（3）结合实际，谈谈离合器在汽车中的应用。

2. 答案：八、课后反思及拓展延伸1. 反思：本节课通过理论讲解、实践操作、例题讲解等环节，使学生掌握了离合器的基本知识和操作技能。

但在教学过程中，要注意关注学生的学习情况，及时调整教学进度和方法。

2. 拓展延伸：鼓励学生利用课余时间，了解离合器在新能源汽车中的应用，以及未来离合器技术的发展趋势。

离合器的结构和工作原理离合器是汽车或其他机械设备中的一种关键部件，用于控制动力传输，实现发动机与传动系统之间的分离和连接。

离合器的结构和工作原理对于机械设备的正常运行至关重要。

一、离合器的结构离合器通常由驱动盘、摩擦盘、压力盘、压盘弹簧、摩擦片等组成。

1.驱动盘：也称为飞轮，是连接发动机输出轴的部件，它通过曲轴旋转提供动力。

2.压力盘：安装在驱动盘上方，由压盘弹簧压紧，将动力传递给摩擦盘。

3.摩擦盘：摩擦盘设置在压力盘的下方，通常由金属制成，具有摩擦材料（如摩擦片）覆盖，通过与发动机输出轴的接触实现动力传递。

4.压盘弹簧：压紧压力盘并连接驱动盘的弹簧，通过压紧压力盘以提供必需的压力，使摩擦盘与驱动盘之间实现良好的摩擦。

5.摩擦片：覆盖在摩擦盘表面的摩擦材料，其与摩擦盘和压力盘之间的摩擦力使得传动器能够从发动机输入转矩并将其传递给传动系统。

二、离合器的工作原理离合器的工作原理是通过控制压力盘的压紧程度来实现发动机与传动系统之间的分离和连接。

1.空闲状态：当离合器踏板未被踩下时，驱动盘、压力盘和摩擦盘之间的摩擦力使其减速或停止旋转，发动机的输出轴和传动系统之间不会传递动力。

3.过渡状态：在离合器处于连接状态时，如果需要逐渐接通摩擦力，踩下离合器踏板可以减小压盘弹簧的压紧，使得发动机的输出轴和传动系统之间的摩擦盘逐渐接触。

这样可以减少冲击和磨损，并实现平稳的转换。

4.滑移状态：当离合器处于连接状态时，通过踩下离合器踏板可以产生摩擦片与摩擦盘之间的滑转。

这在起步或换挡时非常有用，因为当两个部件初次接触时，它们可能以不同的速度旋转。

滑转可以使它们逐渐同步，减少或消除冲击。

总的来说，离合器的工作原理是通过控制压力盘的压力大小和摩擦盘的摩擦力来实现发动机输出轴和传动系统之间的连接和分离。

这种设计使得离合器可以在不损坏发动机和传动系统的情况下，实现顺畅的换挡和平稳的起步。

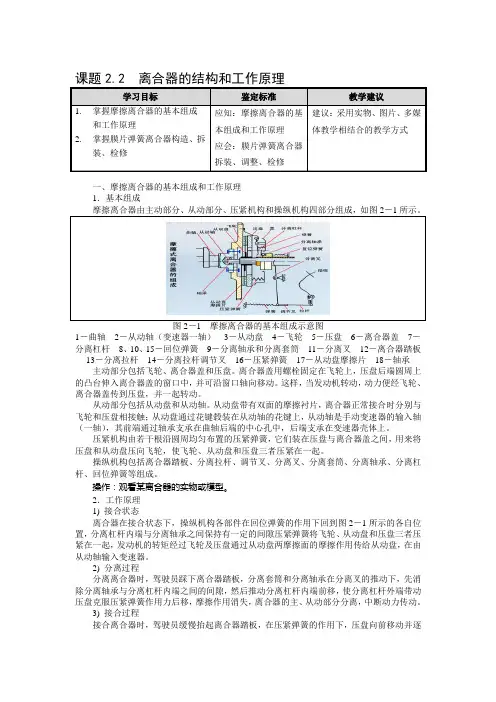

课题2.2 离合器的结构和工作原理 学习目标鉴定标准 教学建议1. 掌握摩擦离合器的基本组成和工作原理2. 掌握膜片弹簧离合器构造、拆装、检修应知：摩擦离合器的基本组成和工作原理 应会：膜片弹簧离合器拆装、调整、检修 建议：采用实物、图片、多媒体教学相结合的教学方式一、摩擦离合器的基本组成和工作原理1．基本组成摩擦离合器由主动部分、从动部分、压紧机构和操纵机构四部分组成，如图2－1所示。

图2－1 摩擦离合器的基本组成示意图1－曲轴 2－从动轴（变速器一轴） 3－从动盘 4－飞轮 5－压盘 6－离合器盖 7－分离杠杆 8、10、15－回位弹簧 9－分离轴承和分离套筒 11－分离叉 12－离合器踏板 13－分离拉杆 14－分离拉杆调节叉 16－压紧弹簧 17－从动盘摩擦片 18－轴承 主动部分包括飞轮、离合器盖和压盘。

离合器盖用螺栓固定在飞轮上，压盘后端圆周上的凸台伸入离合器盖的窗口中，并可沿窗口轴向移动。

这样，当发动机转动，动力便经飞轮、离合器盖传到压盘，并一起转动。

从动部分包括从动盘和从动轴。

从动盘带有双面的摩擦衬片，离合器正常接合时分别与飞轮和压盘相接触；从动盘通过花键毂装在从动轴的花键上，从动轴是手动变速器的输入轴（一轴），其前端通过轴承支承在曲轴后端的中心孔中，后端支承在变速器壳体上。

压紧机构由若干根沿圆周均匀布置的压紧弹簧，它们装在压盘与离合器盖之间，用来将压盘和从动盘压向飞轮，使飞轮、从动盘和压盘三者压紧在一起。

操纵机构包括离合器踏板、分离拉杆、调节叉、分离叉、分离套筒、分离轴承、分离杠杆、回位弹簧等组成。

操作：观看某离合器的实物或模型。

2．工作原理1) 接合状态离合器在接合状态下，操纵机构各部件在回位弹簧的作用下回到图2－1所示的各自位置，分离杠杆内端与分离轴承之间保持有一定的间隙压紧弹簧将飞轮、从动盘和压盘三者压紧在一起，发动机的转矩经过飞轮及压盘通过从动盘两摩擦面的摩擦作用传给从动盘，在由从动轴输入变速器。
