板壳理论课程设计第一部分 学习心得第二部分文克勒地基上的基础板解题法题目：文克勒地基上的四边简支薄板中心受集中荷载的解法设文克勒地基上放置一个正方形薄板，边长为a=1.6m,厚度0.08m δ=，如图所示，四边均为简支边，在薄板的中心受有集中力的作用，0 1.07F e N =。
取薄板弹性模量E =205a GP ，泊松比0.3μ=，1k = ，取坐标轴如图所示， 方法1——纳维解法当并无支座沉陷时，其边界条件为(((( 把挠度w 的表达式取为如下的重三角级数：11sin sin mn m n m x n yw A a b ππ∞∞===∑∑（1）其中的m 和n 都是任意正整数。
显然，上列的边界条件都能满足。
将式（1）代入弹性曲面的微分方程4D w q ∇=中，但是在薄板承受横向荷载而发生挠度时，弹性地基将对薄板作用一定的分布反力，即所谓弹性抗力。
在文克勒地基中，地基对薄板所施反力的集度P ，是和薄板的挠度w 成正比而方向相反，即p kw =-，这样，薄板所受横向分布力的总集度将为p q +，因此薄板弹性曲面的微分方程oX须改变成为4k qD w wD D∇+=此时，将荷载q也展为同一形式的级数，即（2）将式（1）和式（2）代入微分方程4k qD w wD D∇+=中，即得002242224sin sin()a bmnm x n yq dxdyab a bAm nD ka bπππ=++⎰⎰（3）当薄板在任意一点(),ξη受集中荷载F时，可以得到当薄板在任意一点(),ξη受集中荷载F时，可以用微分面积dxdy上的均布荷载Fdxdy来代替分布荷载q，于是除了在(),ξη处的微分面积上等于Fdxdy以外，在其余各处都等于零。
22421122sin sin4sin sin()m nm nF m x n ya bwm nab a bD ka bπξπηπππ∞∞===++∑∑（4）由题意，当集中荷载作用在薄板中心时，中心处()0.8,0.8的挠度最大，将坐标点()0.8,0.8代入式（4）,结果如下图所示00114sin sin sin sina bm nm x n y m x n yq q dxdyab a b a bππππ∞∞==⎡⎤=⎢⎥⎣⎦∑∑⎰⎰解得max 3.092e w =-方法2——差分法2.1网格（4*4）差分法用4*4网格求解4a h ⎛⎫= ⎪⎝⎭。

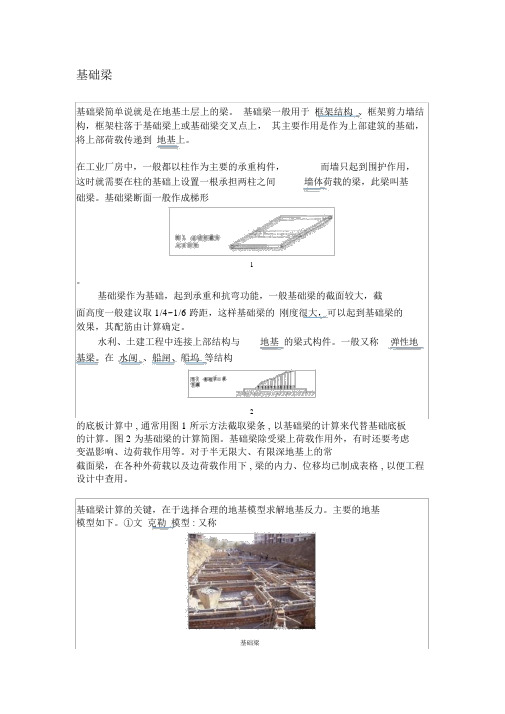

基础梁基础梁简单说就是在地基土层上的梁。
基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上。
在工业厂房中，一般都以柱作为主要的承重构件，而墙只起到围护作用，这时就需要在柱的基础上设置一根承担两柱之间墙体荷载的梁，此梁叫基础梁。
基础梁断面一般作成梯形1。
基础梁作为基础，起到承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取 1/4~1/6 跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定。
水利、土建工程中连接上部结构与地基的梁式构件。
一般又称弹性地基梁。
在水闸、船闸、船坞等结构2的底板计算中 , 通常用图 1 所示方法截取梁条 , 以基础梁的计算来代替基础底板的计算。
图 2 为基础梁的计算简图。
基础梁除受梁上荷载作用外，有时还要考虑变温影响、边荷载作用等。
对于半无限大、有限深地基上的常截面梁，在各种外荷载以及边荷载作用下 , 梁的内力、位移均已制成表格 , 以便工程设计中查用。
基础梁计算的关键，在于选择合理的地基模型求解地基反力。
主要的地基模型如下。
①文克勒模型 : 又称基础梁弹簧垫层模型。
它假设地基单位面积上所受的压力与地基沉陷成正比。
半无限大弹性体模型: 它假设地基是半无限大的理想弹性体。
③中厚度地基模型：它假设地基为有限深的弹性层。
④成层地基模型：它假设地基为分层的平面或空间弹性体。
除①外，其余的模型，又称为连续介质地基模型。
此外，有时还采用双垫层弹簧模型、各向异性地基模型等。
在一些小型工程设计或初步设计中，有时直接采用地基反力直线分布假设，使反力的求解成为静定问题，计算大为简化。
②基础拉梁与基础梁拉梁的计算方法有两种：1、取拉梁所拉结的柱子中轴力较大者的1/10 ，作为拉梁轴心受拉的拉力或轴心受压的压力，进行承载力计算。
按此法计算时，柱基础按偏心受压考虑。
（基础土质较好，用此法较节约）2、以拉梁平衡柱底弯矩，柱基础按中心受压考虑。
文克勒地基模型：地基上任意一点所受的压力强度p与该点的地基沉降量s成正比，即 p=ks 式中比例系数k称为基床反力系数刚性桩：当桩很短或桩周土很软弱时，桩、土的相对刚度很大，属刚性桩。
扩展基础的分类：无筋扩展基础（墙下条形基础、柱下独立基础）和钢筋混凝土扩展基础（墙下钢筋混领土条形基础、柱下钢筋混凝土独立基础）Pk =( FK+GK)/A各物理量的含义： GK=γGAd γG=20P k ：相应于荷载标准组合时，基础底面的平均压力值FK：相应于荷载标准组合时，上部结构传至基础顶面的竖向力值GK：基础自重和基础土重，若在地下水以下部分应扣去浮托力地基基床系数：1.按基础的预估沉降量确定：k=P0/Sm（p基地平均附加压力 sm基础的平均沉降量）2. 对于为h的薄压缩层地基，k=Es/h（Es土层的平均压缩模量）弹性半空间地基模型：是将地基视为均质的线性变性半空间，并用弹性力学公式求解地基中的附加应力或位移的一种模型。
S=P(1-μ2) /πEor预制桩的沉桩方式：锤击沉桩法，振动沉桩法，静压沉桩法群桩效应：在竖向荷载的作用下，由于承台、桩、土的相互作用，群桩基础中的一根桩单独受荷时的承载力合沉降性状，往往与相同地质条件和设置方法的同样独立单桩有显著差别，这种现象称之为群桩效应。
软弱下卧层：承载力显著低于持力层的高压缩性土层沉管灌注桩：是指采用锤击沉管打桩机或振动沉管打桩机，将套在预制钢筋混凝土桩尖或带有活瓣桩尖的钢管沉入土层中成孔，然后边灌注混凝土、边锤击或边振动边拔出钢管并安放钢筋笼而形成的灌注桩。
竖向荷载作用下单桩沉降构成：（1）：桩身弹性压缩引起的桩顶沉降。
（2）：桩侧阻力引起的桩周土中的附加应力一压力角向下传递，致使桩端下土体压缩而产生的桩端沉降。
（3）：桩端荷载引起桩端下土体压缩所产生的桩端沉降。
基底附加压力P0：基底压力与基础建造前土中自重应力之差P=Pk-σc d（σc d基地处土的自重应力值）振动法沉桩：是采用振动锤进行沉桩的施工方法，适合可塑状的黏性土和沙土对受振动时土德抗剪强度有较大降低的砂土地基和自重不大的钢桩，沉桩效果更好桩按性质和竖向受力情况分类：端承型桩和摩擦型桩条形基础内力计算方法分类：简化计算法和弹性地基梁法按规范承载力表确定承载力特征值时，基础宽度如何修正：当基底宽度小于3m 时按3m考虑，大于6m时按6m考虑摩擦型群桩承台脱地的情况下群桩效应受三个因素影响是：承台的刚度影响、基土性质的影响、桩距s的影响影响基础埋深的主要因素是那几个条件：与建筑物有关的条件、工程地质条件、水文地质条件、地基冻融条件、场地环境条件相邻建筑物基础影响及处理措施：靠近原有建筑物新修建的新基础时，如基坑深度超过原有的基础埋深，则可能引起原有基础下沉或倾斜。

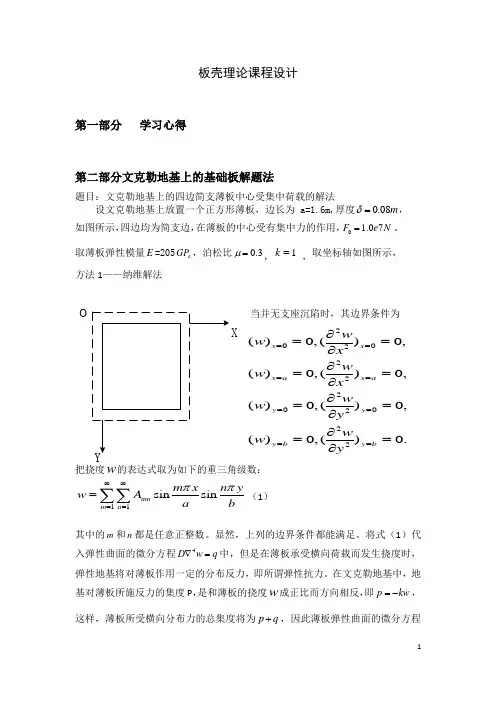

板壳理论课程设计第一部分 学习心得第二部分文克勒地基上的基础板解题法题目：文克勒地基上的四边简支薄板中心受集中荷载的解法设文克勒地基上放置一个正方形薄板，边长为a=1.6m,厚度0.08m δ=，如图所示，四边均为简支边，在薄板的中心受有集中力的作用，0 1.07F e N =。
取薄板弹性模量E =205a GP ，泊松比0.3μ=，1k =，取坐标轴如图所示， 方法1——纳维解法当并无支座沉陷时，其边界条件为200222200222()0,()0,()0,()0,()0,()0,()0,()0.x x x a x a y y y by b w w x w w xww y w w y========∂==∂∂==∂∂==∂∂==∂ 把挠度w 的表达式取为如下的重三角级数：11sin sin mn m n m x n yw A a b ππ∞∞===∑∑（1）其中的m 和n 都是任意正整数。
显然，上列的边界条件都能满足。
将式（1）代入弹性曲面的微分方程4D w q ∇=中，但是在薄板承受横向荷载而发生挠度时，弹性地基将对薄板作用一定的分布反力，即所谓弹性抗力。
在文克勒地基中，地基对薄板所施反力的集度P ，是和薄板的挠度w 成正比而方向相反，即p kw =-，这样，薄板所受横向分布力的总集度将为p q +，因此薄板弹性曲面的微分方程oX须改变成为4k q D w w D D∇+= 此时，将荷载q 也展为同一形式的级数，即（2） 将式（1）和式（2）代入微分方程4k qD w w D D∇+=中，即得 002242224sin sin ()a b mnm x n yq dxdy ab a b A m nD ka bπππ=++⎰⎰（3） 当薄板在任意一点(),ξη受集中荷载F 时，可以得到当薄板在任意一点(),ξη受集中荷载F 时，可以用微分面积dxdy 上的均布荷载Fdxdy来代替分布荷载q ，于是除了在(),ξη处的微分面积上等于F dxdy以外，在其余各处都等于零。

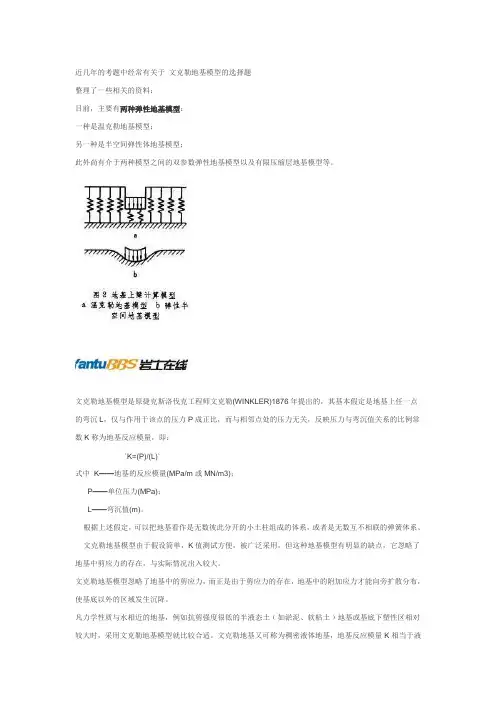

近几年的考题中经常有关于文克勒地基模型的选择题整理了一些相关的资料：目前，主要有两种弹性地基模型：一种是温克勒地基模型；另一种是半空间弹性体地基模型；此外尚有介于两种模型之间的双参数弹性地基模型以及有限压缩层地基模型等。
文克勒地基模型是原捷克斯洛伐克工程师文克勒(WINKLER)1876年提出的，其基本假定是地基上任一点的弯沉L，仅与作用于该点的压力P成正比，而与相邻点处的压力无关，反映压力与弯沉值关系的比例常数K称为地基反应模量，即：`K=(P)/(L)`式中 K——地基的反应模量(MPa/m或MN/m3)；P——单位压力(MPa)；L——弯沉值(m)。
根据上述假定，可以把地基看作是无数彼此分开的小土柱组成的体系，或者是无数互不相联的弹簧体系。
文克勒地基模型由于假设简单，K值测试方便，被广泛采用，但这种地基模型有明显的缺点，它忽略了地基中剪应力的存在，与实际情况出入较大。
文克勒地基模型忽略了地基中的剪应力，而正是由于剪应力的存在，地基中的附加应力才能向旁扩散分布，使基底以外的区域发生沉降。
凡力学性质与水相近的地基，例如抗剪强度很低的半液态土﹙如淤泥、软粘土﹚地基或基底下塑性区相对较大时，采用文克勒地基模型就比较合适。
文克勒地基又可称为稠密液体地基，地基反应模量K相当于液体的密度，地基反力相当于液体的浮力。
此外，厚度不超过梁或板的短边宽度之半的薄压缩层地基也适于采用文克勒地基模型。
﹙这是因为在面积相对较大的基底压力作用下，薄层中的剪应力不大的缘故。
﹚实际上，沉陷也发生在受压范围以外。
半无限弹性体假设：假设地基是半无限理想弹性体，采用弹性力学中半无限大弹性地基的沉陷公式来计算地基的沉陷。
显然一般土壤与理想弹性体是有区别的。
土壤是颗粒体，而且不能或几乎不能承受拉力。
因此，必须土壤中没有拉应力发生时，这个土壤地基才能当做连续体看待。
中厚度假设：假设地基是中等厚度的弹性层(有限压缩层)，用弹性力学导出地基的沉陷公式。
