给水泵站工艺设计的内容

排涝泵站计算：1.总说明①城市暴雨强度公式**市距南京仅45km，地理气象条件相似，本次雨水设计暴雨强度公式仍采用南京市暴雨强度公式，即：8.02989++=tlgP1(3.q13.0/()3.)671式中：q－暴雨强度（1/s ha）p－设计重现期（a）t－设计降雨历时（min）**市近20年的雨水工程规划及设计均采用以上公式。

从多年的实际使用效果看，此公式能较准确地反映本地区降雨特征，可作为本次雨水计算的基本依据。

根据城市性质、重要性以及汇水地区类型（广场、干道、厂区、居住区）特点和气候条件等因素确定。

根据《**市城市总体规划》（2002~2020）所确定的城市性质及本市的地形和气象特点，并参照周围相近城市所采用的标准，本次整治范围内设计重现期取1年。

②径流系数根据《城市排水工程规划》，城市排水工程规划宜采用城市综合径流系数，即按规划建筑密度将城市用地分为城市中心区、一般规划区和市政绿地等，由不同的区域，分别确定不同的径流系数。

综合考虑**市现状绿化率较高和总体规划发展目标等因素，雨水综合径流系数见表1.1。

表1.1 **市城市雨水综合径流系数③地面集水时间（t1）地面集水时间受距离长短、地形坡度和地面铺盖等因素影响，结合**市实际和国内相似城市的采用数值，本次选用t 1＝15min 。

2.同意**泵站(1) 流量确定汇水面积 2.01km 2，按照市政雨水泵站规模进行计算，集流距离最长为L=2.28km 。

其中管道长度L=380m ，明渠长度L=1900m ，根据《**市城市排水工程规划》中的设计水力要素，径流系数取0.5，管道流速取0.7v =（m/s ），折减系数取2，明渠流速取0.86v =（m/s ），折减系数取1.2。

则集流时间121529.05 1.236.877.26min t t mt =+=+⨯+⨯= 重现期为P=2计算的情况下：0.80.82989.3(10.671)2989.3(10.6712)97.5(/)(13.3)(78.3413.3)lgP lg q l s ha t ++===•++则对应的雨水流量为：330.597.5 2.01100109.8(/)Q qF m s ψ-==⨯⨯⨯⨯=根据排水规划中西塘水系的水力要素，同意二水系的水力计算表格为：考虑新建同意**泵站具有调蓄条件，根据《给水排水设计手册》（第五册P33）中对雨水调蓄计算，调蓄池的作用是高峰流量入池调蓄,低流量是脱过，通过调蓄后的进入泵站的脱过流量如下：()V f W α=(m3)1.20.150.650.50.215()[(1.1]lg(0.3)]0.2b f a n n nατ=-+++++ 式中：,,;Q Q Q Qαα''-=脱过系数既是脱过流量与池前管渠设计流量之比();f αα-的函数式3,(m );W Q W Q ττ-=池前管渠的设计流量与相应集流时间的乘积,;b n -暴雨公式参数,b=13.3,n=0.8,(min);τ-管渠在进入调蓄池前的断面汇流历时不计延缓系数调蓄水体面积S=10500m 2，根据相关资料，调蓄水深为0.4m ，因此调蓄容积为：310500*0.44200V m ==39.8(9.0536.8)*6026959.8()W Q m τ==*+=()0.1558f α=通过公式推导, 0.7758Q Qα'== 39.8*0.77587.60()Q Q m α'===因此,泵站流量为7.60m 3/s同意**泵站初拟设三台水泵,单台流量2.84m 3/s 。

长安大学环境科学与工程学院给水排水教研室某城镇给水工程第二水泵站工艺设计说明（计算）书设计班级： 29020802学生姓名： XXXXXXX学号： 15指导老师： XXXXXX日期：2012年3月8日目录第1节综述 (3)第2节水泵机组的选择 (3)第3节水泵机组的基础设计 (6)第4节水泵吸水管和压水管的计算 (6)第5节泵房形式的选择 (6)第6节吸水井的设计 (7)第7节管道配件的选取列表 (7)第8节泵房尺寸的确定 (7)第9节辅助设备的选择 (8)附件一 KQSN系列水泵外形图 (9)附件二各部件安装尺寸 (10)附件三设计图纸 (11)第1节综述1.1根据城镇发展规划，该泵站拟建于城镇南端，设计为大型送水泵站。

1.2泵站的设计水量为10.5万m3/d。

1.3消防用水量70L/s。

1.4经给水管网水力计算后，有：1.4.1根据用水曲线确定二泵站工作制度，分两级工作。

第一级，从7：00到20：00，每小时占全天用水量的5％。

第二级，从20：00到7：00，每小时占全天用水量的3.18％。

1.4.2最大用水时水泵站所需扬程为61.4m，其中几何压水高32.9m；1.4.3最大转输时水泵站所需扬程为75.4m，其中几何压水高42.2m；1.4.4最大用水加消防时泵站所需扬程为69.7m，其中几何压水高26.0m。

1.5清水池至泵站址的水平距离为120m。

1.6泵站处地面标高为78m。

1.7清水池最低水位标高76m。

1.8地下水位标高68m。

1.9冰冻深度1.5m。

第2节水泵机组的选择2.1 设计工况点：（1）一级用水时Q a=105000×0.05=5250 m3/h=1458L/sH a=61.4+2+2=65.4 m（2）一级转输时Q b=105000×0.05=5250 m3/h=1458L/sH b=75.4+2+2=79.4 m（3）一级用水加消防时Q c=Q1+70 L/S=5502 m3/h=1528L/sH c=69.7+３+2=74.7 m（4）二级用水时Q d=105000×0.0318= 3339m3/h =928L/sH d=46.04m (由计算求得)（5）二级转输时Q e=56550×0.0318=3339m3/h=928L/sH e=57.24 m (由计算求得)注：H a 、H b、H c 后面所加的两项分别为设计上所考虑的水头损失和安全水头2.2. 绘制水泵Q-H曲线根据以上五个设计工况点，可以得出两条管路特性曲线，将其绘制于坐标纸上，以此作为选泵的依据。

取水泵站工艺设计说明班级:姓名:学号:指导老师:完成时间:一、目的和要求1、加深理解和巩固《水泵和水泵站》所讲授的内容。

2、掌握给水泵站工艺设计的步骤、方法和内容。

3、提高设计计算及绘图能力。

4、熟悉并能应用一些常用的设计资料及设计手册。

5、培养独立的分析问题和解决问题的能力。

二、设计题目取水泵站工艺扩大初步设计三、设计资料1、设计流量5万米3/日（不包括厂内自用水），水厂自用水系数α=10%。

2、泵水水质符合国家饮用水水源卫生规定。

河边无冰冻现象，根据河岸地质地形已确定采用固定式取水泵房，从吸水井中抽水，吸水井采用自流从江中取水，取水头部到吸水井间自流管的长度为200米。

3、水源洪水位标高为90.25米（1%频率），枯水位标高为75.50米（97%频率），常年平均水位为81.75米。

4、净化场混合井水面标高为109.05米，取水泵站到净化场输水干管全长为100米。

5、水厂为双电源进线，电力充分保证。

四、设计内容及成果1、设计内容取水头部，自流管；水泵机组及其平面布置；吸水井、泵房平面及高度；吸、压水管道；泵房辅助设备；输水干管。

2、设计成果设计成果包括两大部分。

（1）设计说明书要求文字通顺，字体工整，简明扼要，内容完整，其它内容包括：设计概述；取水头部和自流管的设计计算；取水泵站流量和扬程的确定；水泵机组和电机的选择及布置；吸压水管的设计计算及布置；泵站辅助设备的选择；泵站平面及高度的确定。

（2）、设计图纸图纸以A3图纸为主，其它内容包括：取水头部和泵站工艺的平、剖面图，主要设备材料表。

图面要整洁，一定要求工程字体。

五、时间安排本课程设计为二周。

六、指导教师2目录一、流量的计算 (4)二、取水头部 (4)三、自流管的设计 (4)四、设计扬程估算 (5)五、水泵机组的选择及平面布置 (5)六、机组尺寸的确定 (7)七、吸、压水管道的设计 (7)1）吸水管2）压水管八、泵站内管路的水力计算 (8)1.吸水管路中水头损失∑hs2.压水管路水头损失 hd九、泵房辅助设备 (9)1.计量设备2.引水设备3.排水设备4.通风设备5.起重设备十、泵站各部分标高的确定 (10)十一、泵房平面尺寸确定 (10)- - 3一、流量的计算泵站的自用水系数a=1.1一级泵站的设计流量Qr=aQd/T所以设计流量Qr=1.1×50000/24=2291.7m3/h=0.6366m3/s二、取水头部：取水头部采用箱式Fo =Q/vK1K2Fo——进水孔或格栅面积（m2）Q——进水孔设计流量（m3/s）v——进水孔设计流速，无冰絮时采用0.4~1.0m/s，现取0.4m/sK1——删条引起的面积减少系数，K=b/(b+s)，b为删条净距，一般采用30~120mm（现取40mm），s为删条厚度，一般采用10mm。

给水加压泵站项目泵房及附属工程项目施工组织设计施工组织设计是在工程施工过程中，根据工程设计要求和施工特点，确定施工组织方法、施工步骤、施工工艺和施工措施等的一项重要工作。

下面就给水加压泵站项目的泵房及附属工程项目施工组织设计进行详细说明。

一、工程概况本项目为给水加压泵站工程，主要包括泵房主体工程和附属工程。

泵房主体工程计划采用钢筋混凝土结构，涉及地基处理、基础施工、建筑结构施工等工作。

附属工程包括电气设备安装、管道安装、设备调试等工作。

二、施工组织原则1.安全第一：施工过程中，要严格按照相关安全规范和操作规程进行施工，确保安全生产；2.环保优先：采取环保措施，控制噪音和粉尘污染，保护环境；3.资源合理利用：充分利用项目资源，提高施工效率；4.高效施工：根据施工进度和质量要求，制定合理的施工计划和工艺措施，保证工期和质量。

三、施工组织步骤1.前期准备：组织召开施工方案讨论会，明确施工流程，确定施工方案；编制施工计划和安全生产计划，提前采购施工所需材料和设备；2.地基处理：根据勘测数据和设计要求，进行地基处理工作，包括土方开挖、挡土墙施工等；3.基础施工：按照设计图纸和工艺要求，组织进行基础测量、模板支撑、钢筋绑扎和混凝土浇筑等施工工作；4.建筑结构施工：包括施工模板安装、钢筋绑扎、预应力张拉和混凝土浇筑等工作；5.电气设备安装：按照设计要求，进行相关电气设备安装工作，包括电缆敷设、配电箱安装、电机安装等；6.管道安装：根据设计要求，进行相关管道的安装工作，包括给水管道、排水管道的敷设和连接等；7.设备调试：进行电气设备和机械设备的调试工作，确保设备正常运行；8.竣工验收：进行工程竣工验收工作，相应材料、设备和工程质量检查，完成相关手续。

四、施工措施1.施工人员：根据工程规模和施工进度，组织合适的施工人员，包括技术人员和施工人员；2.施工设备：根据工程需要，合理配置施工设备，确保施工效率；3.施工材料：统一采购施工所需材料，确保材料供应和施工质量；4.安全措施：严格按照相关安全规范进行施工，设置安全警示标志，配备必要的防护设施；5.质量措施：按照工程质量验收标准，严格落实质量管理措施，确保施工质量；6.环保措施：采取降噪、防尘等环保措施，对工程周边环境进行有效保护。

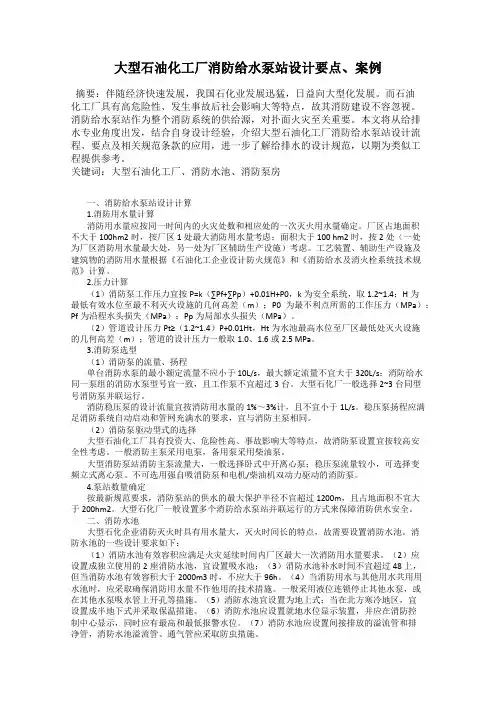

大型石油化工厂消防给水泵站设计要点、案例摘要：伴随经济快速发展，我国石化业发展迅猛，日益向大型化发展。

而石油化工厂具有高危险性、发生事故后社会影响大等特点，故其消防建设不容忽视。

消防给水泵站作为整个消防系统的供给源，对扑面火灾至关重要。

本文将从给排水专业角度出发，结合自身设计经验，介绍大型石油化工厂消防给水泵站设计流程、要点及相关规范条款的应用，进一步了解给排水的设计规范，以期为类似工程提供参考。

关键词：大型石油化工厂、消防水池、消防泵房一、消防给水泵站设计计算1.消防用水量计算消防用水量应按同一时间内的火灾处数和相应处的一次灭火用水量确定。

厂区占地面积不大于100hm2时，按厂区1处最大消防用水量考虑；面积大于100 hm2时，按2处（一处为厂区消防用水量最大处，另一处为厂区辅助生产设施）考虑。

工艺装置、辅助生产设施及建筑物的消防用水量根据《石油化工企业设计防火规范》和《消防给水及消火栓系统技术规范》计算。

2.压力计算（1）消防泵工作压力宜按P=k（∑Pf+∑Pp）+0.01H+P0，k为安全系统，取1.2~1.4；H为最低有效水位至最不利灭火设施的几何高差（m）；P0为最不利点所需的工作压力（MPa）；Pf为沿程水头损失（MPa）；Pp为局部水头损失（MPa）。

（2）管道设计压力Pt≥（1.2~1.4）P+0.01Ht，Ht为水池最高水位至厂区最低处灭火设施的几何高差（m）；管道的设计压力一般取1.0、1.6或2.5 MPa。

3.消防泵选型（1）消防泵的流量、扬程单台消防水泵的最小额定流量不应小于10L/s，最大额定流量不宜大于320L/s；消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台。

大型石化厂一般选择2~3台同型号消防泵并联运行。

消防稳压泵的设计流量宜按消防用水量的1%～3%计，且不宜小于1L/s。

稳压泵扬程应满足消防系统自动启动和管网充满水的要求，宜与消防主泵相同。

（2）消防泵驱动型式的选择大型石油化工厂具有投资大、危险性高、事故影响大等特点，故消防泵设置宜按较高安全性考虑。

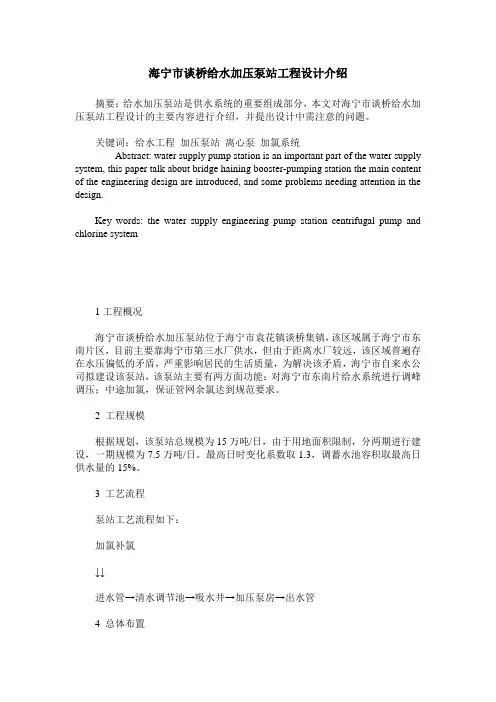

海宁市谈桥给水加压泵站工程设计介绍摘要：给水加压泵站是供水系统的重要组成部分，本文对海宁市谈桥给水加压泵站工程设计的主要内容进行介绍，并提出设计中需注意的问题。

关键词：给水工程加压泵站离心泵加氯系统Abstract: water supply pump station is an important part of the water supply system, this paper talk about bridge haining booster-pumping station the main content of the engineering design are introduced, and some problems needing attention in the design.Key words: the water supply engineering pump station centrifugal pump and chlorine system1工程概况海宁市谈桥给水加压泵站位于海宁市袁花镇谈桥集镇，该区域属于海宁市东南片区，目前主要靠海宁市第三水厂供水，但由于距离水厂较远，该区域普遍存在水压偏低的矛盾，严重影响居民的生活质量，为解决该矛盾，海宁市自来水公司拟建设该泵站，该泵站主要有两方面功能：对海宁市东南片给水系统进行调峰调压；中途加氯，保证管网余氯达到规范要求。

2 工程规模根据规划，该泵站总规模为15万吨/日，由于用地面积限制，分两期进行建设，一期规模为7.5万吨/日。

最高日时变化系数取1.3，调蓄水池容积取最高日供水量的15%。

3 工艺流程泵站工艺流程如下：加氯补氯↓↓进水管→清水调节池→吸水井→加压泵房→出水管4 总体布置谈桥给水加压泵站位于海宁市谈桥集镇东西大道硖尖线交叉口东南侧，距东西大道南侧边线约150米，距硖尖公路中心线约50米，占地总面积约2.15公顷。

学院：环境与市政工程学院班级：给水排水工程1002班组别：指导老师：目录第一章总体规划及枢纽布局 (3)一．设计任务 (3)二．设计资料 (3)三．设计要求 (3)第二章水泵/机组选型 (5)第一节泵站设计流量及扬程的确定 (5)一流量设计 (5)二扬程设计 (5)第二节水泵机组选择 (5)第三章工况点确定及校核 (7)第一节工况点确定 (7)一单泵工况点的确定 (7)第二节工况点的校核 (8)一、工况点A（QA1HA）校核的内容主要有以下几点： (8)二、工况点的校核 (9)第四章管道设计 (11)第一节管道选择 (11)一．管道材料选择 (11)二．管道线路选择 (11)第二节管道设计 (11)一．长度估算 (11)二．压水管选取 (11)三、铺设方式 (12)第四章厂房设计 (13)第一节泵房内部布置 (13)引水设备： (13)第二节泵房尺寸的确定 (14)一、泵房长度的计算 (14)二、泵房宽度各组成如图 (14)三、泵房高度计算见图： (14)第三节泵房稳定性分析 (15)第六章施工组织设计和工程概算 (18)第一节施工组织设计 (18)施工组织总设计应提出下列成果： (18)第二节工程概预算 (18)一、编制原则和依据 (18)二、基本单价 (18)三、永久工程概预算编制 (19)四、临时工程概算编制 (19)五、其他费用的计算 (19)参考文献 (19)设计心得 (21)第一章总体规划及枢纽布局一．设计任务某地区污水泵站工艺设计。

二．设计资料（一）基本情况（1）此地区为满足城市污水及生产污水排除需要，拟建此地区污水泵站。

（2）此地区污水排放量属于中小型，为此特设计以下排污泵站。

（二）地质及水文资料在拟建此泵站的河流断面的空地布置有钻孔。

有地质柱状图可看出，0～2m 深为砂粘土，以下是页岩。

（三）气象资料年平均气温15.6℃，最高气温39.5℃，最低气温-8.6℃，最大冻土深度0.44m。

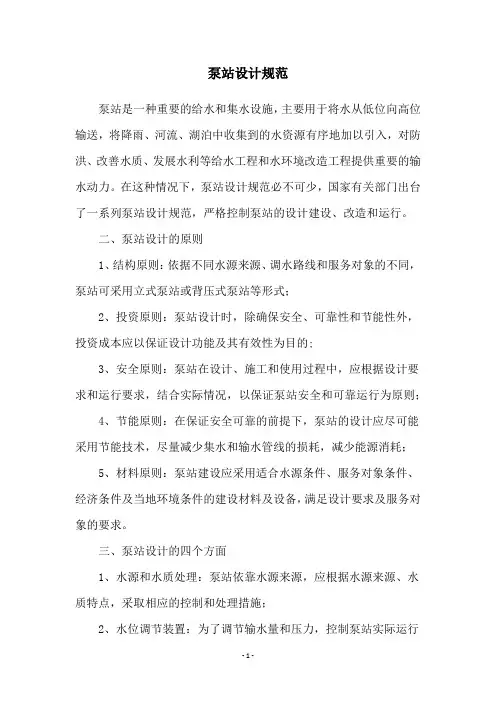

泵站设计规范泵站是一种重要的给水和集水设施，主要用于将水从低位向高位输送，将降雨、河流、湖泊中收集到的水资源有序地加以引入，对防洪、改善水质、发展水利等给水工程和水环境改造工程提供重要的输水动力。

在这种情况下，泵站设计规范必不可少，国家有关部门出台了一系列泵站设计规范，严格控制泵站的设计建设、改造和运行。

二、泵站设计的原则1、结构原则：依据不同水源来源、调水路线和服务对象的不同，泵站可采用立式泵站或背压式泵站等形式；2、投资原则：泵站设计时，除确保安全、可靠性和节能性外，投资成本应以保证设计功能及其有效性为目的;3、安全原则：泵站在设计、施工和使用过程中，应根据设计要求和运行要求，结合实际情况，以保证泵站安全和可靠运行为原则；4、节能原则：在保证安全可靠的前提下，泵站的设计应尽可能采用节能技术，尽量减少集水和输水管线的损耗，减少能源消耗；5、材料原则：泵站建设应采用适合水源条件、服务对象条件、经济条件及当地环境条件的建设材料及设备，满足设计要求及服务对象的要求。

三、泵站设计的四个方面1、水源和水质处理：泵站依靠水源来源，应根据水源来源、水质特点，采取相应的控制和处理措施；2、水位调节装置：为了调节输水量和压力，控制泵站实际运行情况，可采用平衡声门、定量调节器等水位流量调节装置；3、自动化控制：开发、改造和运行的控制，可安装自动控制设备，将仪表、报警器、保护器、控制器等设备结合起来，实现自动控制；4、安全防护：为了保障泵站的安全运行，可采用电气安全防护、机械安全防护和建筑安全防护等措施。

四、泵站设计规范1、设计规范：应严格按照国家规定的设计标准和技术规程，进行泵站设计，满足设计功能及服务对象的要求；2、性能要求：泵站应具备安全、可靠、高效、节能的工作特性，能够以低成本运行，符合经济效益和社会效益的要求；3、施工规范：依据设计施工文件，采取必要的预防措施，合理安排施工工艺，严格管控施工单位，确保施工质量；4、材料要求：确定选用的材料，要求满足国家有关质量标准，坚持先期检验，并建立完善的质量管理体系，确保质量稳定可靠；5、调试规范：要确保调试过程中的安全生产，调试应按照规范的程序和内容进行，完成调试后，应及时停止调试，保护泵站及其设备的完整性。

水泵与水泵站课程设计班级学生姓名指导教师环境科学与工程学院给水泵站课程设计任务书一、课程设计任务某厂新建水源工程，近期设计流量7万m 3/d ，要求远期发展到10万m 3/d ，采用固定式取水泵房，拟采用自流管从江中取水。

水源洪水位标高（1%频率）、枯水位标高（97%频率）、净水厂反应池前配水井的水面标高、室外地面标高、自流取水管长度及泵站至净水厂的输水干管全长都已知。

试进行泵站工艺设计。

基础数据表分组流量（万m 3/d)标高(m)长度(m) 近期远期 地面 枯水位 洪水位 净水构 筑物水位 自流管 输水管 171022.3515.7024.20 36.702002500二、课程设计目的及要求1.设计目的1）结合课程所学内容，使基础理论和基本技术训练相结合，从而课程内容进一步深化和系统化。

2）初步学会如何在搜集资料和调研的基础上，根据设计任务制定给水泵站设计方案。

3）通过设计、计算、资料检索、阅读文献，提高绘制图纸和编写设计说明书的能力。

2.设计要求1）认真学习有关技术规定，严格按相关规范和标准要求进行设计。

2）课程设计应满足初步设计深度对设计文件的要求。

3）设计成果以图纸的形式展示，包括平面图和剖面图。

三、课程设计内容及时间安排1.设计内容1）确定泵站工艺流程 2）合理选择水泵并布置泵房 3）详细进行工艺计算4）绘制泵房设计图纸（包括泵房及吸水井平面图、剖面图） 2.时间安排1）领会设计任务，借阅相关规范及设计手册，确定工艺流程 1天 2) 初步选择水泵机组及泵房布置 1天3）根据泵房布置，绘制泵房平面布置草图，绘制水力计算图并进行计算 3天4）精选水泵机组及辅助设备，确定泵房平面尺寸和高度1天5）修改草图，绘制泵房平面布置图及剖面图3天6）整理设计报告书，准备答辩。

1天四、教材及参考书目1．姜乃昌. 《泵与泵站》（第五版）. 中国建筑工业出版社. 2007。

2．中华人民共和国水利部.泵站设计规范（GB/T50265-2010）中国计划出版社，20113．中国市政工程西北设计院.给水排水设计手册第11册——常用设备. 中国建筑工业出版社. 2004。

给排水工程工艺设计给排水工程工艺设计一、引言排水工程是城市基础设施中不可或缺的一部分，它的规划、设计和施工对城市的发展和居民的生活至关重要。

本文将对给排水工程的工艺设计进行详细介绍，包括给水工程和排水工程的工艺设计。

二、给水工程工艺设计1.水源选择给水工程的第一步是选择水源。

合理的水源选择能够确保供水稳定可靠，并满足城市居民和工业用水的需求。

常见的水源包括地下水、河水和湖水等。

2.水质处理在供水之前，需要对水源进行水质处理。

这包括物理处理和化学处理两个方面。

物理处理主要包括过滤、沉淀和吸附等步骤，以去除水中的固体颗粒和悬浮物。

化学处理主要是向水中加入化学药剂，如氯气或次氯酸钠，以消毒和杀灭细菌。

3.水厂设计水源经过处理之后，需要建造水厂进行供水。

水厂设计主要包括建筑设计、设备选择和工艺流程设计等内容。

水厂的设计应当综合考虑水源水质、供水负荷、设备性能和操作管理等因素。

4.输水管道设计输水管道是将处理过的水分配到各个供水点的关键部分。

输水管道设计应当考虑到管道材料的选择、管道大小的确定、压力管理和管道布局等因素。

合理的输水管道设计能够保证供水稳定且水质不受污染。

三、排水工程工艺设计1.污水收集系统设计城市中产生的污水需要通过污水收集系统进行收集和处理。

污水收集系统包括下水道、污水管道和泵站等设施。

污水收集系统的设计应当考虑到污水产生量、管道大小、排泄时间和泵站布局等因素。

2.污水处理工艺设计污水处理工艺是将收集到的污水进行处理，使其达到排放标准或可再利用的要求。

常见的污水处理工艺包括物理处理、生物处理和化学处理等步骤。

物理处理主要是通过沉淀、过滤和吸附等手段去除固体颗粒和悬浮物。

生物处理主要是利用微生物的作用去除有机污染物。

化学处理主要是加入化学药剂以去除污水中的重金属和有害物质。

3.污水处理厂设计污水处理厂是进行污水处理的重要设施。

污水处理厂的设计包括建筑设计、设备选择和工艺流程设计等内容。

污水处理厂的设计应当兼顾处理效果、能耗和运维成本等因素。

雨水泵站设计说明书【篇一：泵站设计说明书】题目：《泵与泵站》课程设计说明书2.5万人城镇给水泵站（二级泵站）规划设计学院：环境科学与工程学院专业：给水排水工程班级：给排水1202学号：1213300226、27、28学生姓名：沈喻龙、李思聪、邵志春指导教师：李强标二○一四年十二月一、送水泵站（二级泵站）设计1.1、设计目的根据给定的资料，综合运用所学的专业知识，进行h 城镇二级给水泵站设计。

1.2、设计原始资料1、h 城镇位于浙江省内，海拔为900 米；土质为砂纸粘土，无地下水，不考虑冰冻。

2、h 城镇远期规划人口约2.5 万人，最高日用水量为4.8 万立方米/日。

3、泵站地坪标高为906 米。

二级泵站的工作制度，分两级：①第一级，从22 时到5 时，每小时占全天用水量的（2.5%）。

②第二级，从5 时到22 时，每小时占全天用水量的（5.2%）。

4、h 城镇设计最不利点的地面标高为921 米，该处有一座12 层建筑，要求二级泵站供水至第7 层。

5、二级泵站至最不利点的输水管和配水管网的总水头损失为26 米。

6、清水池所在地的地面标高与泵站地坪标高相同，清水池边墙距二级泵站外墙约1.5 米；二级泵站直接由清水池吸水。

7、清水池最低水位在地面以下3.1 米。

清水池的最高水温为30.0℃、最低水温为0℃。

8、未预见用水量及管网漏水量取值范围10～15%。

9、泵站变配电设施按一级负荷设置。

10、h 城镇给水系统采用低压消防制。

设计着火点定为最不利点处，消防水头为10 米；消防时输水管和配水管网的总水头损失为27 米。

1.3、设计要求1.3.1、说明书要求：⑴泵站的设计流量、扬程，水泵的选择。

⑵给水泵站高程布置及水力计算，校核水泵安装高度。

⑶清水池的容积计算。

⑷给水泵站平面布置。

⑸高效工况点、消防校核。

⑹材料一览表（含编号、名称、规格、单位、数量），工程投资估算。

31.3.2、图纸要求：⑴ acad 制图，a3。

给水提升泵站施工工艺给水提升泵站是用于提升和输送供水的设施。

以下是一般的给水提升泵站施工工艺步骤，这可能会因具体项目和设计而有所不同：1. 设计审查：在施工之前，进行设计审查以确保所有工程图纸和规格都符合相关标准和规范。

这包括对泵站结构、设备、管道布局等的审查。


2. 场地准备：进行泵站的场地准备，包括清理、平整地面，确保场地符合施工和设备安装的要求。


3. 基坑开挖：开挖用于容纳泵站设备和管道的基坑。

基坑的深度和形状应符合设计要求。


4. 基础施工：进行泵站基础的施工，确保基础牢固并能承受泵站设备和结构的负载。


5. 结构建设：包括泵站建筑物和设备支架的建设。

确保建筑物符合设计标准，提供足够的空间安置泵、阀门、仪表和其他设备。


6. 管道安装：安装进水管道、出水管道和其他相关管道。

管道的连接和密封应符合相关标准，确保系统的可靠性。


7. 设备安装：安装水泵、阀门、仪表和控制系统。

设备的安装应按照制造商的规范和建议进行，并确保设备的正确操作。


8. 电气系统：安装电气设备，包括电动机、电缆、控制盘等。

确保电气系统符合安全标准，并能有效地控制和监测泵站运行。


9. 系统测试：在正式投入使用之前，进行泵站系统的测试，包括设备运行测试、管道系统压力测试、安全系统测试等。


10. 调试和调整：对泵站进行调试和调整，确保各个部分协调工作，系统运行稳定。


11. 培训和文件归档：对使用和维护泵站的人员进行培训，同时归档相关施工文件和设备手册。


以上步骤是一般性的给水提升泵站施工工艺。

在具体项目中，还需要考虑土地利用许可、环境影响评估等方面的法规要求。

确保项目按照相关标准和规范进行，同时与监理单位和相关监管部门保持沟通，以确保施工的质量和安全。
