车间5S目视化执行标准(划线)

最帅的车间现场5S目视化（可视化）管理手册目录目视化管理概念 (3)1.目视化管理 (3)2.实行目视化管理的好处 (3)3.目视化管理的特点 (3)4.目视化管理的作用 (4)5.目视化管理的基本要求 (4)目视化管理（8大板块） (5)1.安全管理目视化 (5)2.区域目视化 (8)3.定置图目视化 (8)4.音、视频目视化 (10)5.标签、标示目视化 (11)6.看板目视化 (11)7.现场定位目视化 (13)8.色彩目视化 (16)目视化管理层次介绍 (16)目视化管理概念1.目视化管理看得见的管理,是指利用各种形象化，图表化，直观而又色彩适宜的各种视觉感知信息来对现场生产进行管理，达到提高劳动生产率的一种管理手段，也是一种利用视觉来进行管理的科学方法。

2.实行目视化管理的好处推行目视化管理的目的是低成本，按交期，按订单数生产出必需的良品。

Q：提高品质，持续改善。

D：遵守交期，确保数。

C：降低库存,改善物流。

S：确保安全。

5S：提高职场5S与从业人员素。

3.目视化管理的特点1）以视觉信号显示为基本手段，大家都能看见；2）以公开、透明化为基本原则，尽可能的使管理者的要求和意图让大家看得见，借以推动自主管理和自主控制；3）现场人员可通过目视方式，将自己的建议，作业成果展示出来，与领导同事进行交流。

4.目视化管理的作用1）安全管理目视化。

2）区域目视化。

3）定位目视化。

4）音频、视频目视化。

5）标签、标牌目视化。

6）目视板目视化管理。

7）现场定位目视化管理。

8）着色目视化管理。

9）规章制度与工作标准公开化。

10）生产任务和完成情况图表化。

11）与定置管理相结合，实现视觉显示信息标准化。

12）生产作业控制手段形象直观与使用方便化。

13）物品码放与运送数量标准化。

14）现场人员着装统一化与实行看板制度。

15）色彩的标准化管理。

5.目视化管理的基本要求统一：统一即目视管理要实行标准化，各种标准，色彩，符号须统一制作，统一管理。

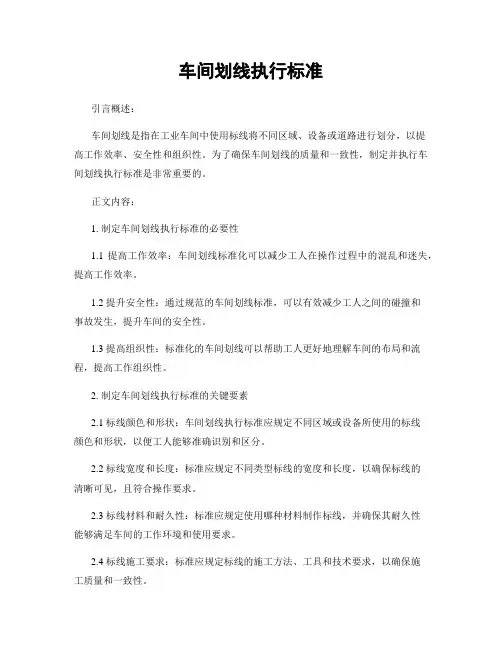

车间划线执行标准引言概述：车间划线是指在工业车间中使用标线将不同区域、设备或道路进行划分，以提高工作效率、安全性和组织性。

为了确保车间划线的质量和一致性，制定并执行车间划线执行标准是非常重要的。

正文内容：1. 制定车间划线执行标准的必要性1.1 提高工作效率：车间划线标准化可以减少工人在操作过程中的混乱和迷失，提高工作效率。

1.2 提升安全性：通过规范的车间划线标准，可以有效减少工人之间的碰撞和事故发生，提升车间的安全性。

1.3 提高组织性：标准化的车间划线可以帮助工人更好地理解车间的布局和流程，提高工作组织性。

2. 制定车间划线执行标准的关键要素2.1 标线颜色和形状：车间划线执行标准应规定不同区域或设备所使用的标线颜色和形状，以便工人能够准确识别和区分。

2.2 标线宽度和长度：标准应规定不同类型标线的宽度和长度，以确保标线的清晰可见，且符合操作要求。

2.3 标线材料和耐久性：标准应规定使用哪种材料制作标线，并确保其耐久性能够满足车间的工作环境和使用要求。

2.4 标线施工要求：标准应规定标线的施工方法、工具和技术要求，以确保施工质量和一致性。

2.5 标线维护和修复：标准应规定标线的维护和修复要求，包括定期检查、清洁和修复，以保持标线的可读性和持久性。

3. 车间划线执行标准的制定和实施过程3.1 制定标准：组织专业人员对车间划线进行研究和调研，制定适用于具体车间的划线执行标准。

3.2 培训和沟通：对车间工人进行培训，使其了解和理解划线执行标准，并与他们进行有效的沟通和反馈。

3.3 实施标准：根据标准要求进行车间划线的施工和维护工作，并定期进行检查和评估，确保标准的有效执行。

3.4 持续改进：根据实际情况和反馈，对车间划线执行标准进行评估和改进，以适应不断变化的需求和环境。

总结：车间划线执行标准的制定和执行对提高工作效率、安全性和组织性具有重要意义。

通过制定标准的必要性、关键要素以及制定和实施过程的详细阐述，可以确保车间划线的质量和一致性，进而提升整个车间的工作效率和安全性。

.江西中材5S可视化管理执行标准（车间、厂区、办公室）一、含义可视化管理是通过视觉导致人的意识产生变化的一种管理方法。

二、目的及作用通过可视管理，使各种管理状态和方法“一目了然”，使员工通过眼睛的观察就能把握现场运行的状况，能起到暴露异常及问题，使员工了解应管控的项目，创造高效率的工作环境的作用。

让员工能及时发现问题、准确地判断问题，达到“自主管理”的目的。

三、可视管理评价1、无论谁都能判明异常和好坏；2、能迅速判断，且判断的准确程度高；3、判断结果不会因人而异。

四、可视化管理的顺序1，区域线、定位线的标示方法2、厂房内区域线的标示方法3、门迹警示线的标示方法4、可移动式物品定位4，安全警示方法（防磕碰、绊跤）七、厂区5S执行标准1，厂区建筑正门的标识方法，此图示适用于个厂房，仓库等的侧门入口处，规格矩形，长宽：400*600mm，字体：幼圆；阿拉伯数字、英文字母：，张贴于各入口的正上方2关键管制点的标示方法，各类机房重地、气站重地等，颜色以橙色为主，管制点名称为白字：微软雅黑；警示字为红色，黑体加粗参考规格：400*200mm图例二3，厂区道路的标示方法（一）1，厂区内道路两旁各种标识牌的制作，路牌、指示牌、禁止牌等2，材质采用不锈钢架材，汉字、拼音图示标注，路名待设定3，路标底边距地面高度1500mm配厂区平面设计图八、办公室5S目视化标准1，门迹标识2.办公桌物品定位标示1，办公室饮水桶放置，有备用水桶的区域按样式一设计，有备用的空桶区、满桶区；无备用桶办公室采用样式二的设计2，样式一标示线采用蓝色实线，线宽20mm，长度视饮水机而定；样式二：黄色实线，线宽50mm，长度视饮水机而定3，办公桌面个人桌牌1 ．桌牌张贴在办公桌的醒目位置，如办公桌面的右上角或左上角，但同一间办公室内必须统一。

2．桌牌标有部门、姓名、职称、电话，以及个人照片一张标示长宽：4，办公区电线整理方法1，适用于电脑、打印机、网线、电源插座等电器设备的线路整理，减少凌乱线路占用的空间；2，同一办公区域的电线捆扎为1束，捆扎方法为：间隔100mm捆扎一次。

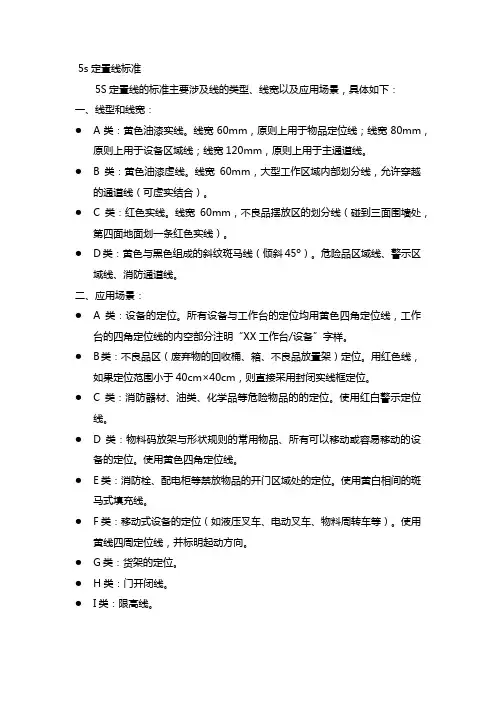

5s定置线标准5S定置线的标准主要涉及线的类型、线宽以及应用场景，具体如下：一、线型和线宽：●A类：黄色油漆实线。

线宽60mm，原则上用于物品定位线；线宽80mm，原则上用于设备区域线；线宽120mm，原则上用于主通道线。

●B类：黄色油漆虚线。

线宽60mm，大型工作区域内部划分线，允许穿越的通道线（可虚实结合）。

●C类：红色实线。

线宽60mm，不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）。

●D类：黄色与黑色组成的斜纹斑马线（倾斜45º）。

危险品区域线、警示区域线、消防通道线。

二、应用场景：●A类：设备的定位。

所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

●B类：不良品区（废弃物的回收桶、箱、不良品放置架）定位。

用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位。

●C类：消防器材、油类、化学品等危险物品的的定位。

使用红白警示定位线。

●D类：物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位。

使用黄色四角定位线。

●E类：消防栓、配电柜等禁放物品的开门区域处的定位。

使用黄白相间的斑马式填充线。

●F类：移动式设备的定位（如液压叉车、电动叉车、物料周转车等）。

使用黄线四周定位线，并标明起动方向。

●G类：货架的定位。

●H类：门开闭线。

●I类：限高线。

●J类：警示范围线。

设置在墙面的消防栓、配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等。

●K类：台面物品定位。

待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒等。

这些定置线的标准有助于工厂或仓库进行有序的管理和规划，提高工作效率和安全性。

车间5s目视化标准车间5S目视化标准是指在生产车间中实施5S管理的过程中，通过目视化的手段来规范和管理车间的生产环境。

5S是指整理（Seiri）、整顿（Seiton）、清扫（Seiso）、清洁（Seiketsu）和素养（Shitsuke）五个日语单词的首字母，是一种源自日本的管理方法，旨在通过整理、整顿、清扫、清洁和素养五个步骤，来提高生产效率、改善工作环境、确保产品质量和安全生产。

首先，整理（Seiri）要求将生产现场所需的物品和设备分类，将不必要的物品清理出去，只保留必要的物品，以减少浪费和提高工作效率。

目视化的标准可以包括标识不同区域的存放物品的位置和数量，以及标明不需要的物品应该被清理出去。

其次，整顿（Seiton）要求将工作场所井然有序地摆放，使工作人员能够快速找到需要的工具和物品，减少寻找时间和提高工作效率。

目视化的标准可以包括标识工具和物品的摆放位置，使用标识牌或标识线等方式来指示摆放位置。

再次，清扫（Seiso）要求保持工作场所的清洁，定期清理工作场所，包括设备、地面、墙壁等，以营造一个整洁的工作环境。

目视化的标准可以包括制定清洁计划和清洁标准，标识清洁区域和清洁频次，以及使用清洁检查表来记录清洁情况。

其次，清洁（Seiketsu）要求制定并执行清洁标准，保持生产现场的清洁和整洁，避免污染和交叉感染，确保产品质量和员工健康。

目视化的标准可以包括标识清洁用具的存放位置、清洁用具的种类和使用方法，以及标识清洁检查点和清洁频次。

最后，素养（Shitsuke）要求养成良好的工作习惯和遵守规章制度，培养员工的责任心和自律性，确保5S管理的持续有效。

目视化的标准可以包括制定5S管理的考核标准和考核周期，制定奖惩制度，以及制定5S管理的目标和计划，并通过可视化的方式向员工传达和宣传。

通过以上多个角度的解释，希望能够全面、完整地回答你关于车间5S目视化标准的问题。

如果还有其他方面需要补充或者有其他问题，欢迎继续提问。

生产现场5S目视化执行标准概述5S是一种被广泛应用于现代企业生产现场的管理方法，它通过整理、整顿、清扫、清洁和素质化的方式，提高工作环境的整洁度和工作效率，从而优化生产流程和提升工作质量。

在生产现场执行5S标准的过程中，目视化是一个非常重要的环节。

目视化是指通过使用标准化的视觉管理工具，将生产现场的各个元素如设备、工具、事故预防标识、工作指示牌等信息清晰可见地展示出来，以便员工能够一目了然地了解工作区域的状态和要求，并依此进行工作。

首先，5S目视化执行标准要求现场的工作区域清晰明确地划定出来。

通过使用标线或其他标识工具，将工作区域进行划分，明确区分出不同的工作区域，包括原料存放区、生产区、成品存放区等，确保工作区域的有机布局和流动性，避免杂乱和交叉污染。

其次，5S目视化执行标准要求对工作区域内的工具、设备、物料等进行明确的归位管理。

通过使用专门的工具柜、货架等设施，将工作所需的工具和设备进行分类存放，并使用标识和标签进行清晰地标注，使员工能够快速找到和归还工具，并确保设备的常备充足，不影响工作进行。

同时，5S目视化执行标准还要求将工作指引和工作标准进行标示和展示。

通过制作工作指示牌、操作步骤图、标准化作业程序等，将工作过程和要求直观地展示给员工，使员工能够清晰地了解工作内容、工作流程和质量要求，提高工作的准确性和一致性。

另外，5S目视化执行标准还包括对安全预防措施进行标示和展示。

通过标注事故预防标识、安全警示标识、消防设施等，提醒员工注意安全事项，并在紧急情况下能够快速采取应变措施，保证生产现场的安全。

最后，5S目视化执行标准要求对生产现场进行定期的检查和评估，并使用目视化的方式反馈检查结果。

通过使用检查表、评估标准、得分卡等，对生产现场的5S执行情况进行评估，及时发现问题和改进机会，并将评估结果以图表等形式清晰地展示给员工，激励员工积极参与5S管理，共同维护生产现场的整洁和有序。

总之，5S目视化执行标准通过使用标准化的视觉管理工具，帮助企业实现生产现场的清晰、整洁、有序和安全，提高工作效率和工作质量，为企业持续发展提供良好的生产环境和基础。

车间目视化管理执行标准一、现场目视化管理是为了维护企业信誉，保持良好的企业形象，创造一个安全、文明、有序、整洁的生产和工作环境，培养员工良好习惯，达到自我约束、自我控制、自我遵守、体现员工高尚的精神面貌，同时也是体现单位领导综合管理水平的一方面。

应该使每个员工认识到把工作场地整理好是每个人工作的一部份。

二、定点定置：原则：不影响消防通道、物流畅通、方便人员行走，不阻碍视线，做到物流有序。

要求：1.定点位置要划黄色油漆，框线确定范围，框线宽定50mm，做到不用物品不混淆、不超线。

2.定点位置必须挂牌标识，标牌尺寸12cm×8cm，标牌写明：品名、限量、使用单位、管理单位，标牌以打印塑封，贴在定点位置上方1.5M处。

3.定点限量危险品以24小时用量，其他以48小时用量，遇到特别情况需超量要经过审批。

4.定置点内物品存放软包装必须垫以托板，包装物标识朝外以利识别，高度以 1.5M为限，或竖立整齐排放，桶装应排列整齐，标识朝外。

三、设备维护：原则：所有的设备包括泵、机、釜、阀、开关的清洁、维护都必须包干到个人，做到定人定机定牌。

要求：1. 所有设备位号要用红漆喷在设备显眼的位置上。

２.设备挂牌写明：设备名称、型号、保养人、维护人。

3. 对所负责的设备要做到无尘、无油污、无锈迹、无故障、保温保冷外层完整美观。

４.位置相对集中小阀门、可以不单个挂牌，但要指定人员管理。

５.对关键工艺控制阀门要有单独挂牌。

四、现场优化：原则：现场桌子、椅、柜要摆放整齐、规范、干净完好，不占道。

1.桌面饮水杯数量以本班人员使用为限，一律放在桌子前方左或右角。

2.生产工艺记录本，交接班本按格式要求填写记录，字体必须写仿宋体，签名以当事人亲自署名，不得代签，且以横式书写，所有表格纪录准确、及时、清洁、无缺页，数字修改处以划二横，在上方重填，并署名以示负责，修改处不得涂黑。

3.生产区域与生产无关的物品清除现场，对于可能使用的物品可划定一个区域划线存放。

1、地面通道线、区域划分线1) 线型A 类--明黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。

图例：B 类--明黄色油漆虚线线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：150mm150mm150mm60mm60mm 80mm120mm苏酒集团供应商的现 场划线及标识要求D 类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
