2019年目视化标准_(车间、厂区、办公室)制作标准

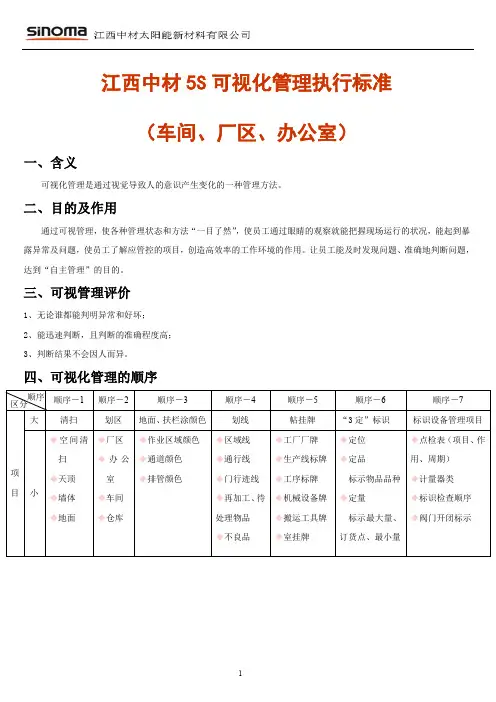

江西中材5S可视化管理执行标准（车间、厂区、办公室）一、含义可视化管理是通过视觉导致人的意识产生变化的一种管理方法。

二、目的及作用通过可视管理，使各种管理状态和方法“一目了然”，使员工通过眼睛的观察就能把握现场运行的状况，能起到暴露异常及问题，使员工了解应管控的项目，创造高效率的工作环境的作用。

让员工能及时发现问题、准确地判断问题，达到“自主管理”的目的。

三、可视管理评价1、无论谁都能判明异常和好坏；2、能迅速判断，且判断的准确程度高；3、判断结果不会因人而异。

四、可视化管理的顺序五、线型标准六、画线标准1，区域线、定位线的标示方法2、厂房内区域线的标示方法3、门迹警示线的标示方法4、可移动式物品定位4，安全警示方法（防磕碰、绊跤）七、厂区5S执行标准1，厂区建筑正门的标识方法，此图示适用于个厂房，仓库等的侧门入口处，规格矩形，长宽：400*600mm，字体：幼圆；阿拉伯数字、英文字母：，张贴于各入口的正上方2关键管制点的标示方法，各类机房重地、气站重地等，颜色以橙色为主，管制点名称为白字：微软雅黑；警示字为红色，黑体加粗参考规格：400*200mm图例二3，厂区道路的标示方法（一）1，厂区内道路两旁各种标识牌的制作，路牌、指示牌、禁止牌等2，材质采用不锈钢架材，汉字、拼音图示标注，路名待设定3，路标底边距地面高度1500mm配厂区平面设计图八、办公室5S目视化标准1，门迹标识2.办公桌物品定位标示1，办公室饮水桶放置，有备用水桶的区域按样式一设计，有备用的空桶区、满桶区；无备用桶办公室采用样式二的设计2，样式一标示线采用蓝色实线，线宽20mm，长度视饮水机而定；样式二：黄色实线，线宽50mm，长度视饮水机而定3，办公桌面个人桌牌1 ．桌牌张贴在办公桌的醒目位置，如办公桌面的右上角或左上角，但同一间办公室内必须统一。

2．桌牌标有部门、姓名、职称、电话，以及个人照片一张标示长宽：4，办公区电线整理方法1，适用于电脑、打印机、网线、电源插座等电器设备的线路整理，减少凌乱线路占用的空间；2，同一办公区域的电线捆扎为1束，捆扎方法为：间隔100mm捆扎一次。

成都伊利冷饮生产系统目视化管理工作指导手册——办公区域[15.1.28]概要此标准（[14.7.4暂]版）以通过铜牌认证的办公区域财务办公室为基本模版，对于未通过铜牌认证的各办公区域及拥有办公区域的各区域，在接下来的日常改善中请参照此标准进行，其中所需各电子模版取自《14年办公标识模版集》。

此标准为不断完善中的标准，对于其中的已有标准，正常情况下不会做出更改，主要以不断完善为主；如各位领导及同事在办公区域日常改善过程中，遇到本标准未规定的部分，请直接与项目组5S小组，我们共同商定对策及标准。

希望各位领导及同事在日常工作中，积极改善，不断为补充、完善标准提供详细的材料及现场样例，共同为实现工厂5S系统化努力。

——韦龙飞2015年1月28日目录1办公区域 (1)1.1个人区域 (1)1.1.1电脑设备 (1)1.1.2个人办公电话 (4)1.1.3水杯台历等其他物品 (5)1.1.4文件筐文件盒 (7)1.1.5个人矮柜 (9)1.1.6办公座椅 (12)1.1.7岗位牌 (13)1.2公共区域 (14)1.1.1打印区域 (14)1.1.2物品柜/其他立柜 (16)1.1.3盆栽、花瓶等立于地面的大件物品 (18)1.1.4垃圾桶等放置于地面的小件物品 (20)1.3办公环境 (22)1.1.1门 (22)1.1.2照明及空调开关类 (25)1.1.3门牌 (27)1办公区域1.1个人区域1.1.1电脑设备对象电脑显示器、电脑主机、鼠标目的使电脑设备及鼠标定位明确整齐划一标准一、方形底座/鼠标垫定置定置材料：蓝色不干胶；定置位置：具体：如图一；定置线规格：5cm*1cm不干胶（定置1角），直角定置；定位形式：隐性定位，定位线设于显示器基座/鼠标垫角下方内缘，正常放置时看不到蓝色定位线：如图二。

图二二、椭圆形底座定置定置材料、位置、定置线规格与方基座相同；定置线粘贴，方式如（图三）（图三）三、主机箱托及主机箱定位定置材料：蓝色不干胶；定置位置：机箱托，办公桌下靠近挡板位置，与矮柜的定置位置左右相对应；同一区域内同一相对方位的工位的矮柜放置需相同；机箱定置：在机箱托上紧靠桌裙的一边，前边缘距离机箱托边缘3cm；定置线规格：机箱托5cm*1cm不干胶直角相接，机箱3*1cm不干胶；定位形式：参考定位，定位线贴于桌裙板及机箱托上，在正常放置时不能看到定位线主机托定位形式如下图实例应用1.1.2个人办公电话对象电话目的统一规定电话标识及定置标准一、定置定置材料：蓝色不干胶；定置位置：办公桌面左上角或右上角，距离桌边沿7cm，要求同一办公室要统一位置；定置线规格：5cm*1cm不干胶（定置1角），直角定置；定位形式：隐性定位，定位线设于电话下方内缘，正常放置时看不到蓝色定位线（具体如下图）。

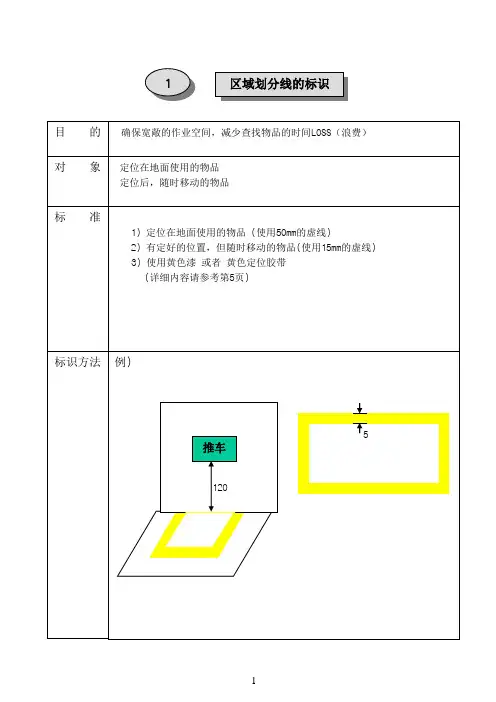

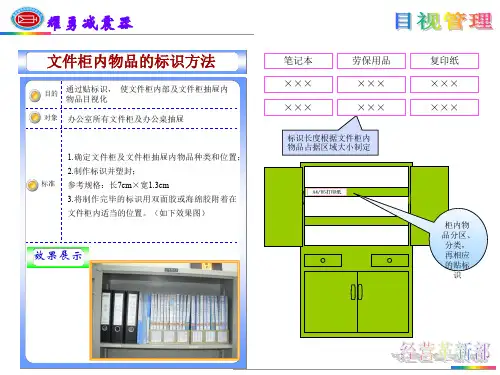

目的定品，定量管理物品，减少查找时间的浪费及在库金额对象机器配件,一般消耗品,事务用品,各种资材,化学药品,其他标准1)使用标准规格2)根据交货期定库存量3)最大库存量用绿色标识4)最少库存量用黄色标识5)需要定物品时,红色标识标识方法物品定量标识方法4最大:淡绿色最小:黄色发注点:红色目的可移动的所有物品定好位,使整顿成为习惯化对象半固定物(工具台,桌子钻孔机,各种货架,叉车,自行车,垃圾筒,其他) 随时移动物 (推车,搬运工具,产品,托盘)标准Size(幅) 颜色区分标识方法50mm 黄色半固定物15mm 黄色随时移动物1)半固定物指的是桌子，架子，备品类等。

2)随时移动物指的是推车,搬运工具,产品,托盘等标识方法区域划分线的标识方法5目的楼梯TURN(拐弯)前面标识现在的位置，标准化引导标志对象工厂建筑物内部全部的楼梯标准1)粘贴在楼梯拐弯前面部位2)标识牌可用两种颜色◐白底青字,白色箭头◐青底白字,白色箭头标识方法1)丙烯表面印刷 (3 * 3t) 或者彩色印刷压膜后粘贴2)后面附着粘胶楼梯引导标识方法6目 的 空气压力油锅里维持适当的油延长汽缸的寿命对 象 空气3点(空气过滤器, 压力计, 空气压力油锅)标 准1) 范围标识为最大值和最小值2) 标签的标识为最大值和最小值,用红色胶带粘贴 3) TAPE(胶带)的粗度为3-4mm 4) TAPE(胶带)贴在玻璃外部标识方法空气3点标识方法8最大值最小值目 的 标识灭火器的位置，在发生火灾或者紧急情况时，减少找的时间对 象 工厂灭火器放置场所标 准1) 灭火器放在看得清楚的位置 2) 根据灭火器的位置调整箭头方向 3) 可利用有灭火器字样 的标签标识方法灭火器位置标识方法9 灭 火 器FIRE EXTINGUISHER灭火器50011。

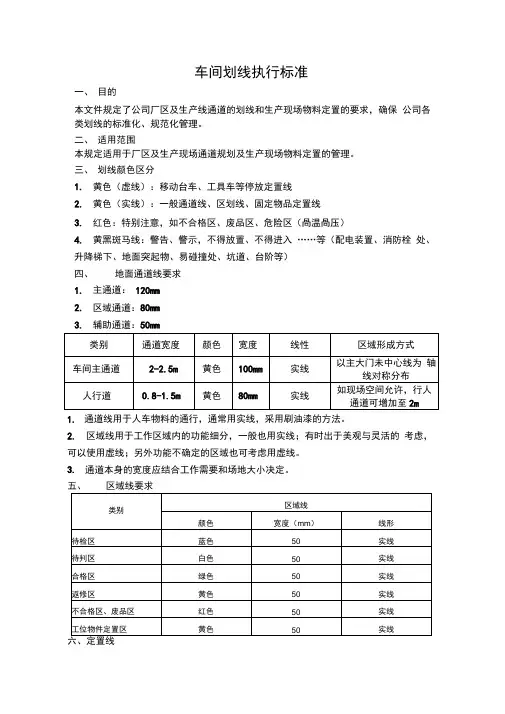

车间划线执行标准一、目的本文件规定了公司厂区及生产线通道的划线和生产现场物料定置的要求，确保公司各类划线的标准化、规范化管理。

二、适用范围本规定适用于厂区及生产现场通道规划及生产现场物料定置的管理。

三、划线颜色区分1.黄色（虚线）：移动台车、工具车等停放定置线2.黄色（实线）：一般通道线、区划线、固定物品定置线3.红色：特别注意，如不合格区、废品区、危险区（咼温咼压）4.黄黑斑马线：警告、警示，不得放置、不得进入……等（配电装置、消防栓处、升降梯下、地面突起物、易碰撞处、坑道、台阶等）四、地面通道线要求1.主通道：120mm2.区域通道：80mm3.辅助通道：50mm1.通道线用于人车物料的通行，通常用实线，采用刷油漆的方法。

2.区域线用于工作区域内的功能细分，一般也用实线；有时出于美观与灵活的考虑，可以使用虚线；另外功能不确定的区域也可考虑用虚线。

3.通道本身的宽度应结合工作需要和场地大小决定。

五、区域线要求六、定置线1、 定置线用于地面物品的定位，视实际情况可以采用实线、虚线或四角定位线 等形式，线宽50mm ；2、 对不合格品区、消防器材或危险物品的定置（如危险气体），为达到警示效 果，应使用红色；前方禁止摆放的区域（如消防栓前、配电柜前）应使用红4、位置变动类物品定位时，常采用虚线定位法;5、形状规则的小物品定位时，可采用四角定位法，50mm*100mm；（如工具柜）'般场合 移动式3、移动式物品定位时（如推车、焊机），采用的方法：（如移动焊机）6位置已经固定的办公桌及相应设施设备，不使用专门的定位线；7、货架常用四角定位，有时演化为从通道线或区划线上延伸的定位形式;货架1'货架2货架3货架4货架—七、定置区域标示文字则字体使用对象250mmX250mm 间距80mm，黑体喷涂方式施工大面积的定置区域女口：开卷板材存放区100mmX100mm 间距80mm，黑体喷涂方式施工小面积或单件物品的定置区域如：角件堆放处图示\ PT1 ' O鶴件堆放处2.定置区域标示字体位置字体标注的一般原则图示文字方向面向通道方向，便于阅读；文字离定置线20mm；文字不应在定置线内标示，靠近过道一侧或靠近机台一侧。

车间划线、标识执行标准一、生产现场的整理整顿1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线； 图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2 定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台”字样；图例：15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区（废弃物回收桶、箱、不良品放置架）定位：用红色线；如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位。

图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位：使用黄色四角定位线；图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压叉车、电动叉车、物料周转车等）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：H 类----门开闭线：图例：单开门： 双开门：I 类----限高线：图例：J 类----警示范围线：设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类----台面物品定位：待加工零件、已加工零件、作业工具，检查工具、图A图B记录表、小物盒；图例：2．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

现场目视化实施细则1 目的通过对人员、工用具、设备、工艺仪表、生产作业现场和办公室采取简单、明确、易于辨别的目视化管理方法, 方便工作现场的安全管理, 确保作业安全。

2 适用范围本标准适用于公司所有场所的安全目视管理。

3 标准内容3.1 人员目视管理3.1.1 劳保着装按照公司《员工劳动防护用品管理规定》的要求, 公司员工、外来人员（参观、指导或学习等）及承包商员工进入公司生产作业场所，其劳保着装必须符合公司生产作业区域劳保着装要求。

操作岗位员工劳保佩戴标准3.1.2 安全帽员工安全帽的使用应符合GB2811-2007《安全帽》规定要求，其颜色标准色标（如下图1）所示。

安全帽正面为公司LG标志或宝石花标志（甲方要求），后面张贴使用者姓名、血型、张贴一圈银色反光贴。

背面张贴特种作业资质。

安全帽必须保持干净整洁，不用时规范摆放。

）各级安全管理人员需佩带黄色安全帽。

d）各部门厂长、班组长、操作人员需佩带蓝色安全帽。

图1 安全帽颜色标准色标安全帽佩戴标准图示：安全帽现场统一悬挂标准图示3.1.3 特种作业资格从事锅炉作业、压力容器作业、金属焊接切割作业、厂内机动车、起重机械作业、电工作业、登高架设作业、危险物品作业的人员必须持有有效的国家法定的特种作业资格证书，经过生产单位的培训并考核合格, 发给特种作业资格合格目视标签（如下图2所示）, 并粘贴于安全帽上，方可从事相应的工作。

图2 特种作业资格目视标签3.1.4 高危作业培训从事进入受限空间、高处作业的人员必须经过生产单位的培训并考核合格，发给相应培训合格的目视标签（如下图3所示），并粘贴于安全帽上，方可从事相应的作业。

图3高危作业培训合格目视标签3.2 工用具目视管理3.2.1 工用具工用具是指各式梯子、脚手架、电动工具、移动式发电机、电焊机、压缩气瓶、手动起重工具、检测仪器、气动工具等一旦出现缺陷或问题易发生事故的工用具。

3.2.2 管理内容与要求（1）所有工用具入厂时必须按照检查标准（检查表见附件）进行检查，检查合格后附有检查日期的不同颜色（春季：绿色；夏季：红色；秋季：黄色；冬季：蓝色）标签（如下图4所示），粘贴于工用具的开关、插座或其它明显位置, 以确认该工用具合格。

出产现场6S目视办理尺度目视办理的概念：目视办理是指通过视觉采集信息后，操纵大脑对其进行简单判断而直接发生对或错的结论的办理方法。

这种方法最大的长处就是直接、快捷，是用眼睛看的懂而非大脑想得通的办理方法。

常见的实施手法：示意图形颜色标识数字化标识静态事物动态化展示牌声音提示目视办理的要素：目的：判断尺度一目了然防止报酬掉误事先预防各类隐患和浪费原那么：视觉化：彻底进行色彩、形状、声音等办理透明化：企业内部无论是办理还是信息都彻底变成“透明鱼缸〞边界化：正常与异常的边界彻底量化，实际状态一目了然要点：新进的员工都能判断是好是坏新进的员工都能迅速判断新进的员工都能判断改进方法，并且不会呈现偏差老员工习惯性错误的纠正执行水准：初级，有标识中级，谁都能判断好与坏高级，办理方法〔异常措置方法〕标识清楚目视办理的作用：需要办理的处所一目了然容易了解出产现场正常与否，且任何操作人员都能指出从远处就能识别出出产运行正常与否任何人都容易知道应该如何遵守，且掉误了容易更改有助与推进出产现场不竭地向更整洁、尺度的标的目的开展有助与维护安然、愉快的环境有助与营造员工和顾客都对劲的场合底子要求：统一、简约、鲜明、实用、严格。

统一，即目视办理要实行尺度化，消除八门五花的杂乱现象。

简约，即各种视觉显示信号应易懂，一目了然。

鲜明，即各种视觉显示信号要清晰，位置适宜，现场人员都能看得见、看得清。

实用，即不摆花架子，少花钱、多处事，讲究实效。

严格，即现场合有人员都必需严格遵守和执行有关规定，有错必纠，赏罚清楚。

车间6S尺度1、庇护指令性标识目的在必需穿戴庇护用品的处所吊挂相应的指令标识牌，提示使用庇护性用具，防止发生不测。

对象有化学用品、有毒物品的地址，有放射源、有危险作业的地址等危险场合。

尺度1、制作长方形标识牌，明确庇护性指令内容及图案〔如以下图所示〕。

2、在必需穿戴或设置庇护用品的处所吊挂相应的指令标识牌。

3、指令标识牌应吊挂在显眼的处所。
