车间S目视化执行标准划线

.江西中材5S可视化管理执行标准（车间、厂区、办公室）一、含义可视化管理是通过视觉导致人的意识产生变化的一种管理方法。

二、目的及作用通过可视管理，使各种管理状态和方法“一目了然”，使员工通过眼睛的观察就能把握现场运行的状况，能起到暴露异常及问题，使员工了解应管控的项目，创造高效率的工作环境的作用。

让员工能及时发现问题、准确地判断问题，达到“自主管理”的目的。

三、可视管理评价1、无论谁都能判明异常和好坏；2、能迅速判断，且判断的准确程度高；3、判断结果不会因人而异。

四、可视化管理的顺序1，区域线、定位线的标示方法2、厂房内区域线的标示方法3、门迹警示线的标示方法4、可移动式物品定位4，安全警示方法（防磕碰、绊跤）七、厂区5S执行标准1，厂区建筑正门的标识方法，此图示适用于个厂房，仓库等的侧门入口处，规格矩形，长宽：400*600mm，字体：幼圆；阿拉伯数字、英文字母：，张贴于各入口的正上方2关键管制点的标示方法，各类机房重地、气站重地等，颜色以橙色为主，管制点名称为白字：微软雅黑；警示字为红色，黑体加粗参考规格：400*200mm图例二3，厂区道路的标示方法（一）1，厂区内道路两旁各种标识牌的制作，路牌、指示牌、禁止牌等2，材质采用不锈钢架材，汉字、拼音图示标注，路名待设定3，路标底边距地面高度1500mm配厂区平面设计图八、办公室5S目视化标准1，门迹标识2.办公桌物品定位标示1，办公室饮水桶放置，有备用水桶的区域按样式一设计，有备用的空桶区、满桶区；无备用桶办公室采用样式二的设计2，样式一标示线采用蓝色实线，线宽20mm，长度视饮水机而定；样式二：黄色实线，线宽50mm，长度视饮水机而定3，办公桌面个人桌牌1 ．桌牌张贴在办公桌的醒目位置，如办公桌面的右上角或左上角，但同一间办公室内必须统一。

2．桌牌标有部门、姓名、职称、电话，以及个人照片一张标示长宽：4，办公区电线整理方法1，适用于电脑、打印机、网线、电源插座等电器设备的线路整理，减少凌乱线路占用的空间；2，同一办公区域的电线捆扎为1束，捆扎方法为：间隔100mm捆扎一次。

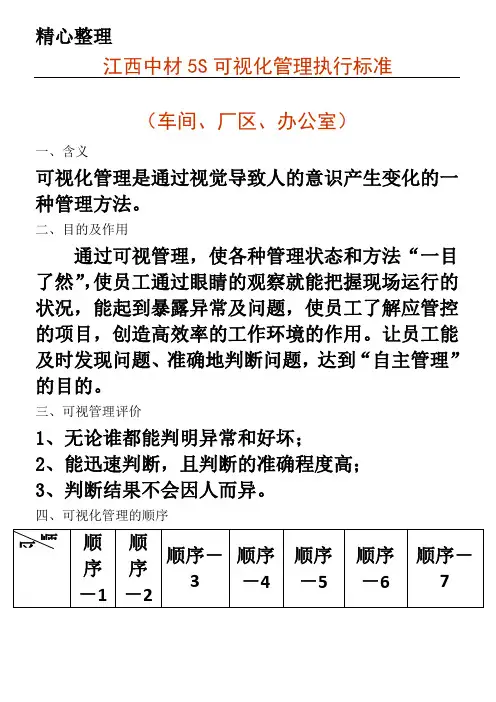

江西中材5S可视化管理执行标准
（车间、厂区、办公室）
一、含义
可视化管理是通过视觉导致人的意识产生变化的一
1
2
3
五、线型标准
六、画线标准
1，区域线、定位线的标示方法
3，厂区道路的标示方法（一）
1，办公室饮水桶放置，有备用水桶的区域按样式一设计，有备用的空桶区、满桶区；无备用桶办公室采用样式二的设计
2，样式一标示线采用蓝色实线，线宽20mm，长度视饮水机而定；样式二：黄色实线，线宽50mm，长度视饮水机而定
4，办公区电线整理方法
5，空调风口的标识方法
6，办公室门牌的标识方法。

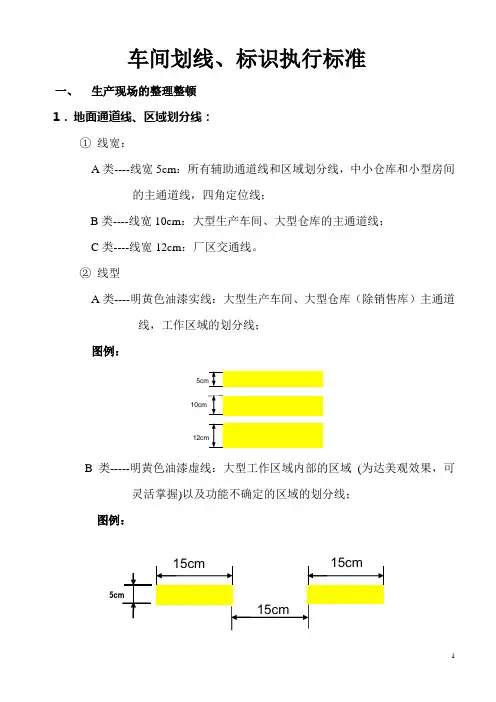

车间划线、标识执行标准一、生产现场的整理整顿1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线； 图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2 定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台”字样；图例：15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区（废弃物回收桶、箱、不良品放置架）定位：用红色线；如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位。

图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位：使用黄色四角定位线；图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压叉车、电动叉车、物料周转车等）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：H 类----门开闭线：图例：单开门： 双开门：I 类----限高线：图例：J 类----警示范围线：设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类----台面物品定位：待加工零件、已加工零件、作业工具，检查工具、图A图B记录表、小物盒；图例：2．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

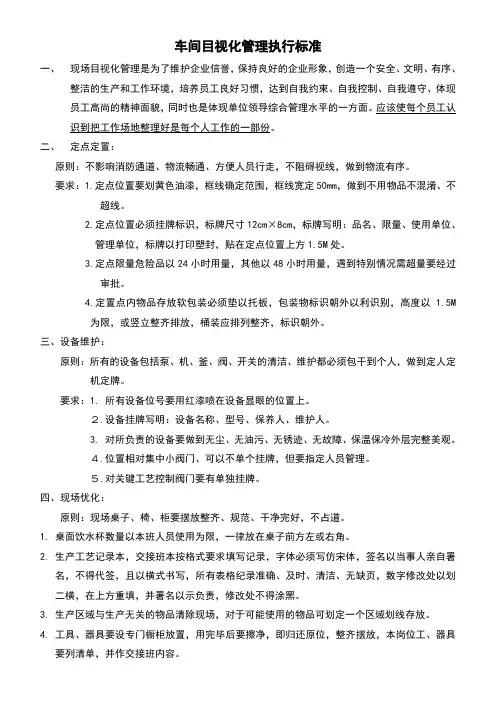

车间目视化管理执行标准一、现场目视化管理是为了维护企业信誉，保持良好的企业形象，创造一个安全、文明、有序、整洁的生产和工作环境，培养员工良好习惯，达到自我约束、自我控制、自我遵守、体现员工高尚的精神面貌，同时也是体现单位领导综合管理水平的一方面。

应该使每个员工认识到把工作场地整理好是每个人工作的一部份。

二、定点定置：原则：不影响消防通道、物流畅通、方便人员行走，不阻碍视线，做到物流有序。

要求：1.定点位置要划黄色油漆，框线确定范围，框线宽定50mm，做到不用物品不混淆、不超线。

2.定点位置必须挂牌标识，标牌尺寸12cm×8cm，标牌写明：品名、限量、使用单位、管理单位，标牌以打印塑封，贴在定点位置上方1.5M处。

3.定点限量危险品以24小时用量，其他以48小时用量，遇到特别情况需超量要经过审批。

4.定置点内物品存放软包装必须垫以托板，包装物标识朝外以利识别，高度以 1.5M为限，或竖立整齐排放，桶装应排列整齐，标识朝外。

三、设备维护：原则：所有的设备包括泵、机、釜、阀、开关的清洁、维护都必须包干到个人，做到定人定机定牌。

要求：1. 所有设备位号要用红漆喷在设备显眼的位置上。

２.设备挂牌写明：设备名称、型号、保养人、维护人。

3. 对所负责的设备要做到无尘、无油污、无锈迹、无故障、保温保冷外层完整美观。

４.位置相对集中小阀门、可以不单个挂牌，但要指定人员管理。

５.对关键工艺控制阀门要有单独挂牌。

四、现场优化：原则：现场桌子、椅、柜要摆放整齐、规范、干净完好，不占道。

1.桌面饮水杯数量以本班人员使用为限，一律放在桌子前方左或右角。

2.生产工艺记录本，交接班本按格式要求填写记录，字体必须写仿宋体，签名以当事人亲自署名，不得代签，且以横式书写，所有表格纪录准确、及时、清洁、无缺页，数字修改处以划二横，在上方重填，并署名以示负责，修改处不得涂黑。

3.生产区域与生产无关的物品清除现场，对于可能使用的物品可划定一个区域划线存放。

1、地面通道线、区域划分线1) 线型A 类--明黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。

图例：B 类--明黄色油漆虚线线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：150mm150mm150mm60mm60mm 80mm120mm苏酒集团供应商的现 场划线及标识要求D 类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2) 定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台”字样；图例：2cm5cm60mm50mm50mm20cm5cmB 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位；图例：C 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；图例：D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：2cm5cm5cm2cm5cm20cm5cm20cm不合格品区 20c m5cm20cm2c mE 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；物料周转车停放区区域大小由车的大 小确定通 道5cm5cm手推式灭火器 壁挂式灭火器说明：红色、线宽5cm ，空白宽5cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；图例：G 类--货架的定位图例：H 类--门开闭线 图例：非通道通道5cm5cm5cm5cm20c m5cm5cm 5cm 5cm5cm5cm单开门双开门I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨迹消防栓、配电柜等图B3cm1cm2、通道划线类别通道宽度通道线区域形成方式转弯处颜色宽度线型车道主通道 2.0-2.5m 黄色100mm 实线以主大门中心线为轴线对称分布300mm斜线内部货流通道 1.0-1.5m 黄色80mm 实线以通道最宽处中垂线为对称分布300mm斜线内部人流通道0.8-1.0m 黄色80mm 实线临时通道间隔等线宽黄色60mm 斑马线图例：红色斜线长度为通道宽的1/2或者1/3如搬运机具须跨越区段，则划虚线3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

车间划线执行标准一、引言车间划线是指在工业车间内进行地面标线绘制的工作。

车间划线的准确与否直接影响到车间的生产效率和安全性。

为了确保车间划线工作的质量和标准化，制定本标准。

二、适用范围本标准适用于各类工业车间的划线工作。

三、术语和定义1. 车间：指工业生产过程中进行生产操作的场所。

2. 划线：指在车间地面进行标线绘制的工作。

四、划线材料1. 标线涂料：应选用耐磨、耐腐蚀、耐候性好的标线涂料，颜色应鲜艳、易辨认。

2. 划线工具：应选用质量可靠、操作简便的划线工具，如喷涂机、刷子等。

五、划线要求1. 标线颜色：a. 生产区域：使用黄色标线，表示警示区域，提醒人员注意安全。

b. 通行道路：使用白色标线，表示车辆和行人通行的区域。

c. 特殊区域：根据需要选用其他颜色进行标示，如红色表示禁止通行区域。

2. 标线宽度：a. 生产区域：标线宽度应为10厘米，以确保人员能够清晰辨认。

b. 通行道路：标线宽度应为15厘米，以确保车辆和行人能够安全通行。

3. 标线距离：a. 生产区域：标线之间的间距应为50厘米，以便人员分辨不同区域。

b. 通行道路：标线之间的间距应为100厘米，以便车辆和行人有足够的空间通行。

4. 标线形状：a. 生产区域：标线形状应为直线，以便人员清晰辨认区域边界。

b. 通行道路：标线形状应为直线和箭头，以便车辆和行人明确通行方向。

5. 标线清晰度：a. 标线应保持清晰可见，不得有模糊、脱落等现象。

b. 标线应定期检查和维护，如有损坏或磨损应及时修复或重新绘制。

六、划线操作1. 划线前准备：a. 清洁地面：在进行划线工作前，应确保地面干净，无灰尘、油污等杂物。

b. 标线涂料搅拌：将标线涂料充分搅拌均匀，确保颜色均匀一致。

2. 划线操作步骤：a. 标线位置确定：根据车间布局和需求确定标线的位置和长度。

b. 标线定位：使用测量工具确定标线的起点和终点，并使用标尺或绳子进行标线定位。

c. 划线操作：使用划线工具进行标线绘制，确保标线宽度和形状符合要求。

工厂目视画管理画线标准1、现场为什么要画线企业的现场管理其实和交通管理的理念一致，在公路上设置不同的线，不仅是为了美观，更主要是为了安全、高速，使现代化的城市交通能保持顺畅、有序、减少交通事故发生。

企业管理也是一样。

现场画线的目的也不是单纯为了现场的美观，更重要的是为了营造一个井然有序、安全高效的工作环境。

企业管理的最高境界就是清楚、简单、明了，5S在推行的时候要求对现场的区域和区位进行画线，也是为了使管理简单化,让任何人都清楚物品的摆放位置，这样才能进一步做到“三定”。

2、企业画线存在的问题①主通道线及定位线的颜色、规格错误。

白色、绿色、蓝色、红色、斑马线等误用；线条的规格不等，如l125px,250px,125px滥用;。

虚线、实线及大小规格不等。

②警戒线的错误不知道哪些地方要画警戒线，警戒线怎么画、用什么颜色画等,结果导致不该用斑马线的画斑马线,不该用红线的画红线.③没有画门开关线门开关线是为防止突然开门造成门后面人员的碰撞,标示门开关的轨迹的虚线，目的是提醒来往行人。

但是如此简单又实用的线，很多企业都没有画。

④人行线很多企业没有用箭头将人员行走的路线是靠右走还是靠左走标示出来。

很多企业根本没有对物流方向进行设计和规划,任凭员工随意搬运物品，导致现场物品搬运零乱不堪。

3、如何画线车间规划完成后，首先要对现场的地板进行一次彻底的清扫，清扫时必须坚持“扫、冲、拖、抹”的“四项基本原则”,清扫完成后应待地板完全干燥后再准备画线,画线的基本步骤和方法如下:①首先使用胶带对各区城进行定位。

用胶带的目的是便于对以域规划随时进行修改、完善.②区域运行一定阶段,如胶带粘贴3个月之后就可把胶带撕掉并清洗干净，用油漆进行固定,最好用公路画线的油漆。

以加强油漆的附着力,不易脱落。

如果地板是不易着色的瓷砖等，那么可以直接用250px左右的不同颜色的瓷砖来进行画线.③特别的地方如危险区域、有安全隐患的区域应该用铁删栏进行区隔并刷上红黄相间的警戒色,以示警示。

车间划线执行标准一、任务背景车间划线是生产车间中的一项重要工作，它能够有效划分车间内不同区域，提升工作效率，确保生产流程的顺利进行。

为了保证划线工作的质量和标准化，制定本执行标准。

二、任务目的本标准的目的是为了规范车间划线工作，确保划线质量、减少划线错误率、提高车间工作效率。

三、任务内容1. 划线前准备a. 确定划线区域：根据车间布局和工艺要求，明确需要划线的区域。

b. 准备划线材料：包括划线机、划线涂料、划线胶带等。

c. 清洁工作区域：确保划线区域干净整洁，无杂物和灰尘。

2. 划线操作步骤a. 标定划线机：根据划线涂料的规格和车间要求，调整划线机的喷涂压力和宽度。

b. 划线前准备：使用划线胶带将划线区域进行标记，确保划线的准确性和一致性。

c. 划线操作：按照划线区域的要求，使用划线机进行划线，保证线条的直线、平整和清晰。

d. 划线检查：划线完成后，对划线质量进行检查，确保线条的质量和准确性。

e. 清洁工作区域：划线完成后，清理划线机和工作区域，确保车间环境的整洁。

3. 划线质量要求a. 直线度：线条应该保持直线，不允许浮现明显的弯曲或者颤动。

b. 宽度一致性：线条的宽度应该保持一致，不允许浮现宽窄不一的情况。

c. 颜色均匀性：划线涂料应该均匀涂布，不允许浮现颜色不均匀或者班驳的情况。

d. 清晰度：线条应该清晰可见，不允许浮现含糊或者含糊不清的情况。

e. 耐久性：划线涂料应具有一定的耐久性，能够经受车间环境的长期使用。

四、任务执行要点1. 严格按照划线区域和要求进行划线，确保划线的准确性和一致性。

2. 注意划线机的调整和标定，确保划线涂料的喷涂压力和宽度符合要求。

3. 划线前准备工作要认真细致，确保划线区域的清洁和无杂物。

4. 划线过程中要保持稳定的手臂动作，避免颤动和晃动导致线条不规则。

5. 划线完成后要及时检查划线质量，确保线条的直线度、宽度一致性和清晰度。

6. 划线涂料要选择质量可靠、耐久性好的产品，确保划线效果的持久性。

车间划线执行标准一、目的本文件规定了公司厂区及生产线通道的划线和生产现场物料定置的要求，确保公司各类划线的标准化、规范化管理。

二、适用范围本规定适用于厂区及生产现场通道规划及生产现场物料定置的管理。

三、划线颜色区分1. 黄色（虚线）：移动台车、工具车等停放定置线2. 黄色（实线）：一般通道线、区划线、固定物品定置线3. 红色：特别注意，如不合格区、废品区、危险区（高温高压）4. 黄黑斑马线：警告、警示，不得放置、不得进入……等（配电装置、消防栓处、升降梯下、地面突起物、易碰撞处、坑道、台阶等）四、地面通道线要求1. 主通道：120mm2. 区域通道：80mm3. 辅助通道：50mm类别通道宽度颜色宽度线性区域形成方式车间主通道2-2.5m 黄色100mm 实线以主大门未中心线为轴线对称分布人行道0.8-1.5m 黄色80mm 实线如现场空间允许，行人通道可增加至2m1. 通道线用于人车物料的通行，通常用实线，采用刷油漆的方法。
