CNG加气站工艺流程图:高压气地下储气井施工工艺流程图:健康、安全与环境管理机构图:采用技术规范及标准:1、《汽车加油站气站设计及施工规范》GB50156-20022、《高压气地下储气井》SY/T6535-2002《高压气地下储气井》SY/T6535-2002前言范围规范性引用文件术语结构型式与参数要求验收方法检验规则标志、涂漆(井口装置)附录A (规范性附录)气密性试验压降(因温度变化)计算公式随着车用压缩天然气(CNG)加气站和民用天然气调峰站的大量建设，其储气系统高压气地下储气井也得到广泛应用。
为了更好地利用和规范高压气地下储气井，在原天然气井设计、建造的基础上特制定本标准。
本标准的附录A为规范性附录。
本标准由油气田及管道建设设计专业标准化委员会提出并归口。
本标准起草单位：四川省川油天然气科技发展有限公司。
本标准主要起草人：陈立峰、李葵侠、廖晓锋、伍永乔、陈文忠、杨廷志。
1 范围本标准规定了压缩天然气地下储气井(简称储气井)的结构型式、技术要求、验收方法、检验规则及标志、涂漆等。
本标准适用于设计、建造、验收及检验公称压力25MPa(表压)、公称容积为1m3～10m3的储气井。
按本标准建造的储气井适用于符合GB 180417《车用压缩天然气》规定的天然气的储存。
其它用途及非腐蚀性气体可参照使用。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 18047—2000 车用压缩天然气SY 0466—97 天然气集输管道施工及验收规范SY/T 5127—2002 井口装置和采油树规范SY/T 5412—1996 下套管作业规程SY/T 544．7—92 油井管无损检测方法超声测厚SY/T 5587．8—93 油水井常规修井作业找串、封串、验串作业规程SHJ 22—90 石油化工企业设备与管道涂料防腐蚀设计与施工规范API Spec 5CT3 术语下列术语和定义适用于本标准。
CNG加气站工艺流程及设备简介

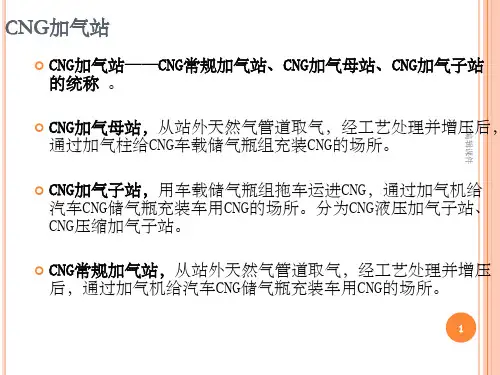

一、加气站概述
1．加气站的基本功能
加气站是为燃气汽车储气装置充装车用压缩天然气的专门场所。
2．加气站的主要工艺设备组成
加气站的主要设备包括：天然气干燥器、压缩机组、储气井组、加气装置等。
3．工艺设备的作用
①天然气干燥器：主要是对进站的天然气进行脱水，防止在减压膨胀降温过程中出现冰堵。
②压缩机组：主要是实现对天然气的增压。
③储气井组：主要是用来存储压缩气体。
④加气设备：一般有加气机和加气柱，主要对天然气汽车加气。
二、加气站工艺流程
1、CNG加气站的工作原理：
加气站的工作原理是将通过管线输送到加气站的天然气，先进行脱水处理，再通过压缩系统使其压力达到20-25MPa，最后由高压储气井组和售气机将压缩天然气加入车辆储气瓶。
压缩天然气加气站通常由六个系统组成，即调压计量系统，净化干燥系统，气体压缩系统，气体储存系统，
设备控制系统和售气系统。
2、加气母站的主要工艺流程：
CNG加气母站气源来自天然气高压管网，过滤计量后进入干燥器进行脱水处理，干燥后的气体通过缓冲罐进入压缩机加压。
压缩后的高压气体分为两路：一路进入储气井，再通过加气柱给CNG槽车充装CNG；另一路进加气柱给CNG 槽车充装CNG。
3、CNG加气站工艺流程简图：
置；2、天然气干燥器；3、缓冲罐；4、压缩机；5、储气井；
6、加气柱。
