工厂定置线划线标准参考

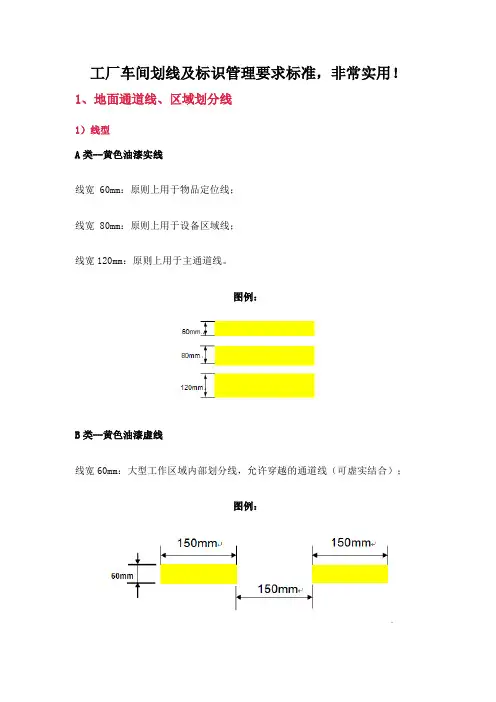

工厂车间划线及标识管理要求标准，非常实用！1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

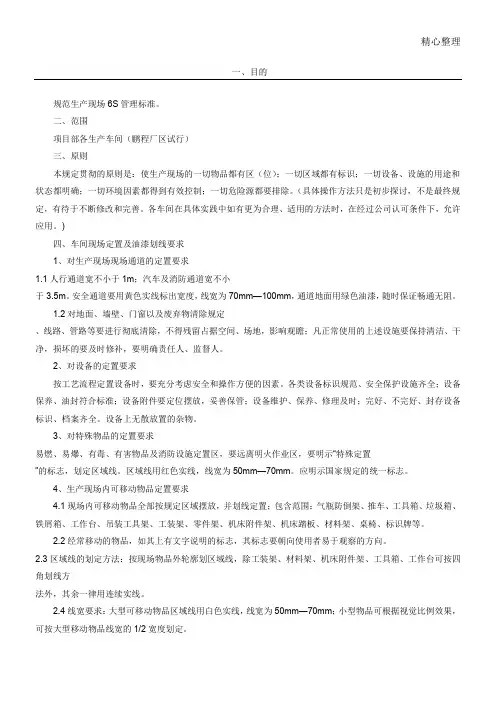

工厂地面划线标准
工厂地面划线标准
一、通道线
1.通道线应清晰明了，与工厂布局和生产流程相匹配。

2.通道线应采用白色或黄色实线，线宽不小于10厘米。

3.通道线上不应有障碍物或摆设，确保畅通无阻。

二、机器轮廓线
1.机器轮廓线应清晰明了，标注机器的名称、型号和操作规程等信息。

2.轮廓线应采用黄色或白色实线，线宽不小于5厘米。

3.在轮廓线上应标注机器的安全操作规程和警示标识。

三、消防通道线
1.消防通道线应醒目易见，标注消防器材的存放位置和紧急出口等信息。

2.消防通道线应采用红色实线，线宽不小于15厘米。

3.在消防通道线上应标注消防器材的名称、型号和操作方法等信息。

四、叉车通道线
1.叉车通道线应标注叉车的行驶路线和停车位置等信息。

2.通道线应采用黄色或白色实线，线宽不小于10厘米。

3.在叉车通道线上应标注叉车操作规程和警示标识。

五、标识符号
1.标识符号应简洁明了，易于理解。

2.标识符号应采用对比色，以便于识别。

3.标识符号应设置在显眼的位置，以便于观察。

六、色彩标示
1.色彩标示应采用对比色，以便于识别。

2.色彩标示应采用标准色，以便于统一管理。

3.色彩标示应保持清晰，不易褪色。

七、文字说明
1.文字说明应清晰明了，易于理解。

2.文字说明应采用标准字体和字号，以便于阅读。

3.文字说明应标注在显眼的位置，以便于观察。

八、清洁维护
1.应定期清理地面，保持整洁卫生。

2.对于损坏或磨损的划线标示，应及时修复或更换。

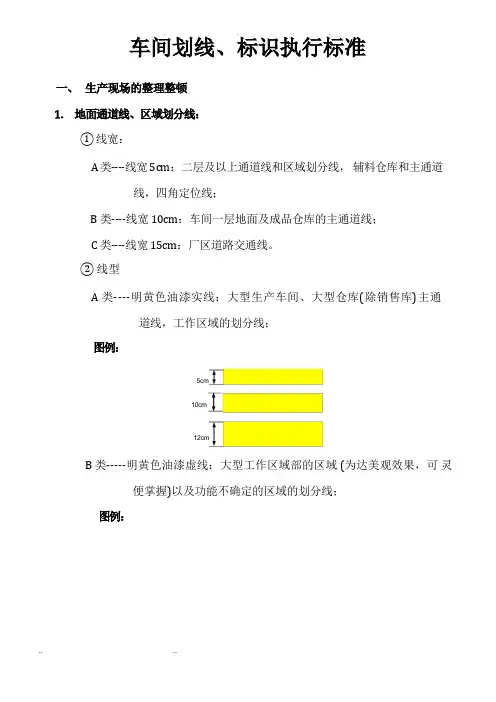

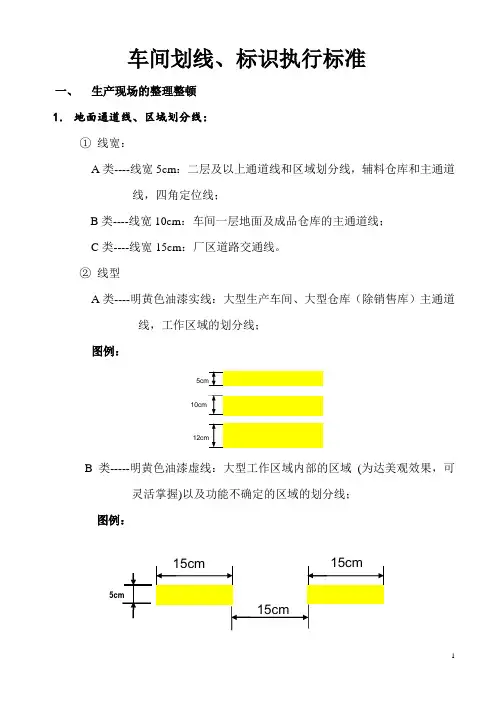

. . .①线宽：A 类----线宽 5cm：二层及以上通道线和区域划分线，辅料仓库和主通道线，四角定位线；B 类----线宽 10cm：车间一层地面及成品仓库的主通道线；C 类----线宽 15cm：厂区道路交通线。

② 线型A 类----明黄色油漆实线：大型生产车间、大型仓库(除销售库)主通道线，工作区域的划分线；5cm10cm12cmB 类-----明黄色油漆虚线：大型工作区域部的区域 (为达美观效果，可灵便掌握)以及功能不确定的区域的划分线；15cm15cmC 类----红色虚线：不良品摆放区的划分线；15cm 15cm15cmD 类----明黄色与黑色组成的斜纹斑马线(450) ：危（wei ）险区域的禁入警示线，消防通道线，凸起部位(如：路肩石等)；5c m5cmE 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线5cm-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工. . .15cm15cm15cm作台的四角定位线的空部份注明“XX”字样；20cm-----不良品区(废弃物回收桶、箱、不良品放置架)定位：用红色线； 如果定位围小于 40cm×40cm ，则直接采用封闭实线框定位。

-----消防器材、油类、化学药品等危（wei ）险物品的定位：使用红色实线；：20cm5cm2cm5cm20cmm 2m25cmc c 2cm5cm5cm：物料码放架与形状规则的常用物品、所有可以挪移或者容易挪移的设备的定位：使用黄色四角定位线；20cm2cm5cm消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o倾斜；区域长度与配电箱一致、宽度为门的半径；. . .说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm摆布；说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm摆布；----挪移式设备的定位(如液压叉车、电动叉车、物料周转车等)：使用黄线四周定位线，并标明起动方向；通 道5cm5cm物料周转车停放区区域大小由车的大小确定货架的定位：非通道m 25cm5cm5cm 5cm通道门开闭线：5cm5cm5cm5cm0 c柜门轨迹消防栓、配电柜等单开门：双开门：----限高线：----警示围线： 设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图 A----台面物品定位： 待加工零件、图 B由设备宽度确定已加工零件、 作业工具， 检查工具、由区域大小确定5cm定确小大域区由5cm5cm5cm记录表、小物盒；3cm1cm因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色 (明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂部保持一致。

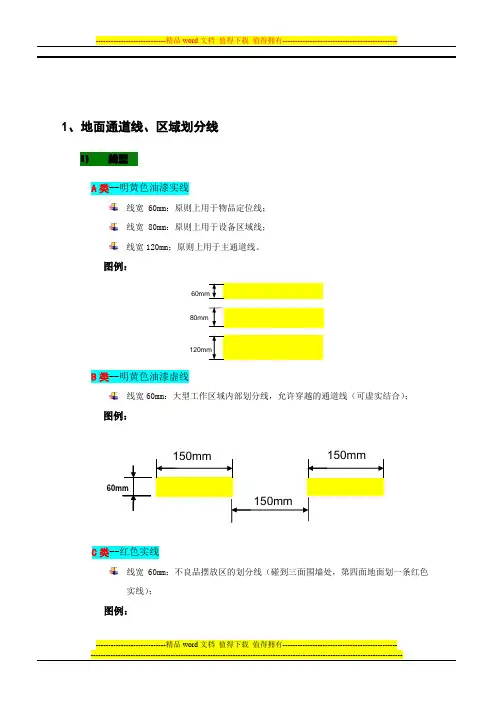

1、地面通道线、区域划分线1)线型A 类--明黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。

图例：B 类--明黄色油漆虚线线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：150mm150mm150mm60mm60mm80mm120mmD 类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2) 定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台”字样；图例：2cm 5cm60mm50mm50mm20cm5cmB 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位；图例：C 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；图例：D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：2cm5cm5cm5cm20cm不合格品区 20c m5cm20cm2c m20cm2cm5cmE 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨迹消防栓、配电柜等图B3cm1cm----------------------------精品word 文档 值得下载 值得拥有--------------------------------------------------------------------------精品word 文档 值得下载 值得拥有--------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 6、区域标识牌设置名称 规格尺寸 材料 版面 放置方式工位 300*200mm 金属或塑料 白底蓝字 悬挂放置设备状态标识 200*150mm 铝塑或泡沫 正常运行（绿色）故障维修（红色）停用保养（黄色） 悬挂放置安全重要区域标识400*300mm 金属或铝塑 “安全重点区”字样 醒目位立式放置 区域标识 300*200mm 金属或塑料 白底蓝字（废品：用红字） 立式放置7、其他注意事项1) 垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。

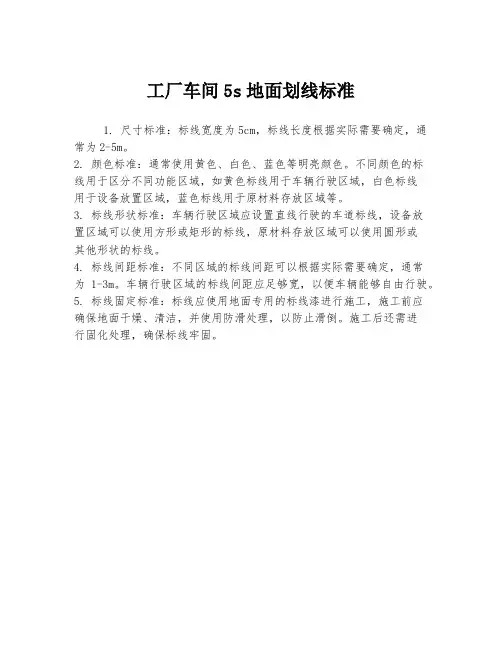

工厂车间5s地面划线标准
1. 尺寸标准：标线宽度为5cm，标线长度根据实际需要确定，通常为2-5m。

2. 颜色标准：通常使用黄色、白色、蓝色等明亮颜色。

不同颜色的标
线用于区分不同功能区域，如黄色标线用于车辆行驶区域，白色标线
用于设备放置区域，蓝色标线用于原材料存放区域等。

3. 标线形状标准：车辆行驶区域应设置直线行驶的车道标线，设备放
置区域可以使用方形或矩形的标线，原材料存放区域可以使用圆形或
其他形状的标线。

4. 标线间距标准：不同区域的标线间距可以根据实际需要确定，通常
为1-3m。

车辆行驶区域的标线间距应足够宽，以便车辆能够自由行驶。

5. 标线固定标准：标线应使用地面专用的标线漆进行施工，施工前应
确保地面干燥、清洁，并使用防滑处理，以防止滑倒。

施工后还需进
行固化处理，确保标线牢固。

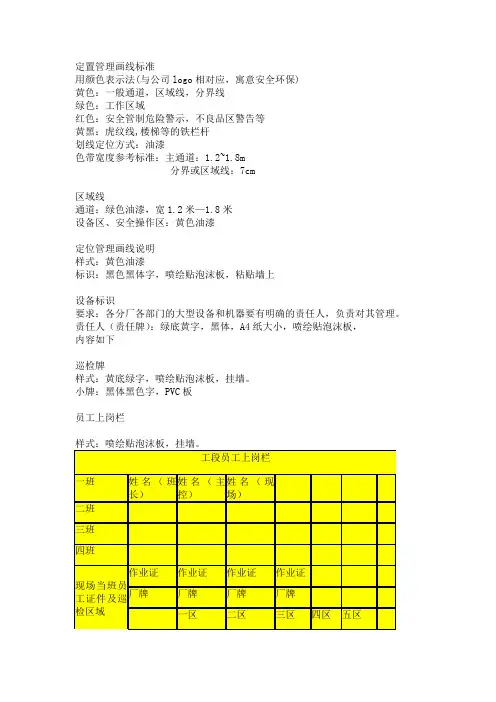

定置管理画线标准
用颜色表示法(与公司logo相对应，寓意安全环保)
黄色：一般通道，区域线，分界线
绿色：工作区域
红色：安全管制危险警示，不良品区警告等
黄黑：虎纹线,楼梯等的铁栏杆
划线定位方式：油漆
色带宽度参考标准：主通道：1.2~1.8m
分界或区域线：7cm
区域线
通道：绿色油漆，宽1.2米—1.8米
设备区、安全操作区：黄色油漆
定位管理画线说明
样式：黄色油漆
标识：黑色黑体字，喷绘贴泡沫板，粘贴墙上
设备标识
要求：各分厂各部门的大型设备和机器要有明确的责任人，负责对其管理。

责任人（责任牌）：绿底黄字，黑体，A4纸大小，喷绘贴泡沫板，
内容如下
巡检牌
样式：黄底绿字，喷绘贴泡沫板，挂墙。

小牌：黑体黑色字，PVC板
员工上岗栏
管道
字体：银白色黑体字，喷漆，箭头。

清洁工具
做铁架子，刷绿漆。

清扫工具悬挂式管理
个人工具柜标识
黑色黑体字，打印纸，镶嵌。

操作室墙面
学习园地：绿底黄色字体，黑体字，喷绘贴泡沫板
内容板块：公司动态、公司文件、分厂文件、班组动态、其他工作台
只能摆放操作记录
桌面
全部资料进整理架
生产考核情况
制度、荣誉统一挂贴。

车间划线执行标准一、任务背景在生产车间中，为了提高工作效率和安全性，需要对车间内的地面进行划线，以便标识出不同区域的用途和安全警示。

本文旨在制定车间划线的执行标准，确保划线工作的准确性和一致性。

二、划线标准1. 划线材料使用高质量的耐磨、耐候、耐化学腐蚀的划线材料，如环氧树脂涂料、聚氨酯涂料等。

根据车间内不同区域的用途，可选择不同颜色的划线材料。

2. 划线尺寸根据车间内不同区域的需要，划线宽度一般为5-10厘米，划线长度根据实际情况而定。

划线之间的间隔应保持一致，一般为30-50厘米。

3. 划线位置根据车间内不同区域的用途和安全要求，划线位置应符合以下标准：- 安全通道：车间内的安全通道应划出明确的边界线，确保通道畅通无阻。

- 设备区域：设备周围应划出警示线，以提醒人员注意安全。

- 储存区域：不同类型的储存区域应划出不同颜色的线条，以便区分。

- 工作区域：不同工作区域应划出不同颜色的线条，以便区分工作范围。

4. 划线方法划线前应确保地面平整、干燥、清洁，无油污和杂物。

划线时应使用专业的划线设备，确保划线的直线度和平整度。

划线时应注意保护周围设备和物品，避免划伤或弄脏其他物品。

5. 划线维护定期检查划线的磨损情况，如发现划线磨损严重或有脱落现象，应及时进行维修或重新划线，以保持划线的清晰度和可读性。

三、执行流程1. 划线前准备- 准备划线材料和划线设备。

- 清理地面，确保地面干燥、平整、清洁。

- 对需要划线的区域进行测量和标记。

2. 划线操作- 根据标记线条的位置，使用划线设备进行划线。

- 划线时保持稳定的手势，使线条直线、平整。

- 划线完成后，检查线条的质量和准确性。

3. 划线维护- 定期检查划线的磨损情况。

- 如发现划线磨损严重或有脱落现象，及时进行维修或重新划线。

四、安全注意事项1. 在划线过程中，应佩戴个人防护装备，如手套、安全鞋等。

2. 划线设备应经过合格检查和维护，确保安全可靠。

3. 划线时应注意周围环境和其他人员，避免造成意外伤害。

车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

图例：B类--黄色油漆虚线、线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。
