金属硬密封三偏心蝶阀原理与应用

三偏心金属密封蝶阀密封原理三偏心金属密封蝶阀密封原理在传统的观念中蝶阀只能用于常温、低压和密封性要求不高的场合。

随着现代工艺技术和材料工业的不断进展，蝶阀的应用范围已远远超出过去，几乎可以取代大部分的传统阀门，广泛适用于工业的各个领域。

特殊是三偏心金属密封蝶阀更引人注目。

由于三偏心蝶阀的关闭和闸阀关闭一样，是靠扭矩来完成的，阀门关闭的扭矩越大，阀座的密封性越好，故有人称三偏心蝶阀为90旋转闸阀。

在工厂的大检修中越来越多的三偏心蝶阀替代了闸阀，为此某些三偏心蝶阀的制造厂特地生产了一种长度和闸阀相同的三偏心蝶阀，并将这种三偏心金属密封蝶阀称为三偏心闸阀。

1 三偏心金属密封蝶阀密封原理的分类蝶阀若按偏心分类，即以阀杆和阀板的位置来分，可分为四种。

三偏心蝶阀是目前在工业管道中性能突出的一种蝶阀，根据密封形式，三偏心蝶阀属于硬密封蝶阀的范畴。

所以，三偏心蝶阀的具备了硬密封蝶阀的特点，耐高温、耐冲蚀、拥有较长的使用寿命。

又由于三偏心蝶阀是将耐高温腐蚀的合金材料直接堆焊在阀座表面，所以该阀门还同时具备了像软密封蝶阀一样优秀的密封性能。

那么三偏心蝶阀原理是什么？三偏心的三个偏心指的是什么？三偏心蝶阀的密封面是一个斜锥面，阀体的阀座与蝶板密封圈为面接触，其工作原理是通过靠操作传动装置带动蝶板的运动，蝶板在运动过程中，其密封圈与阀座得到充分的接触，由于弹性变形来实现密封。

三偏心蝶阀有一个突出的特点就是转变了阀门的密封构造，不再是传统的位置密封，而是扭力密封，也就是说不是依靠阀座的弹性变形来实现密封，而是依靠蝶板密封面与阀座的接触面压来达到密封效果，这也就很好的解决了金属阀座泄漏量大的问题，又因接触面压与介质压力是成正比的，所以三偏心蝶阀又有较强的耐高压高温性能。

三偏心金属密封蝶阀密封原理三个偏心第一个偏心：密封面所在平面至阀杆中心线的偏离其次个偏心：阀体中心线到阀杆中心线的距离；第三个偏心：阀体密封面所在锥面的中心线与阀体通道中心线存在一个夹角。

三偏心硬密封蝶阀设计原理《蝶阀的奇妙世界：三偏心硬密封蝶阀的设计奥秘》各位朋友，今天咱们聊聊那些藏在管道里的小精灵——蝶阀。

你们有没有好奇过，这些小小的阀门是怎么做到既聪明又耐用的呢？别急，让我来给你们娓娓道来。

首先得说，蝶阀之所以叫“蝶”，是因为它的形状酷似一只蝴蝶。

但你别小看了这蝴蝶，它可有两副面孔哦！一副是优雅的“蝶翼”，另一副则是坚不可摧的“盔甲”。

这就涉及到了我们今天的主题——三偏心硬密封蝶阀。

想象一下，这个“盔甲”可不是普通的材料做的，它是用钢铁铸成的。

没错，就是那种我们平时用来做锅碗瓢盆的那种铁。

这种材质的好处在于，它既坚固又轻便，而且成本还特别亲民。

这样一来，蝶阀就不怕被水冲走，也不用担心生锈的问题。

再来说说那个“盔甲”上的特殊设计。

你看，它的三个耳朵不是一般的耳朵，它们可是经过精心计算和设计的。

这三个耳朵就像是三个忠诚的小卫士，时刻守护着蝶阀的安全。

当水流通过的时候，它们就像三个小舵手，稳稳地引导着水流的方向。

这样一来，无论是大流量还是小流量，蝶阀都能游刃有余，稳稳当当。

更神奇的是，这个蝶阀还有点“调皮”。

别看它平时一本正经，关键时刻却能变个戏法。

比如，当管道里来了个“不速之客”——杂质或者气泡，这些小家伙一进入蝶阀，就会被那两个“耳朵”巧妙地挡住，再也出不去。

这样一来，管道就能保持清澈透明，再也不用为水质问题犯愁了。

当然啦，除了硬实力外，这个蝶阀在设计上也下了不少功夫。

它的结构紧凑，占地面积小，安装起来方便快捷。

而且，它还可以根据需要调整角度，适应各种复杂的工况。

这样一来，无论是高楼大厦的水系统，还是偏远山区的灌溉系统，它都能派上用场。

我想说的是，这个三偏心硬密封蝶阀虽然看起来不起眼，但它可是个真正的“隐藏高手”。

别看它平时不显山不露水，关键时刻却能发挥出惊人的力量。

所以啊，下次再看到管道里的那些“小精灵”，别忘了给它们点个赞，也别忘了感谢那些默默付出的工程师们。

好了，今天的介绍就到这里啦。

金属硬密封三偏心蝶阀一、金属硬密封蝶阀类别介绍金属硬密封蝶阀是指密封副为刚性结构，即阀体密封阀座和蝶板密封圈均为金属材质。

金属硬密封蝶阀依据密封原理和结构的不同大致分为三种。

1、金属对金属刚性密封副，通常密封副材质与本体材质相同，蝶板可制作成中线式或斜板式，此类阀门通常用于排气、通风、水利发电等密封要求不高的管道系统，例如我厂生产的各类烟道尘气蝶阀。

2、金属弹性圈硬密封蝶阀：此类硬密封蝶阀多采用在阀体或蝶板上安装成型的金属密封圈制成，密封圈采用弹性模量高，热处理后硬度高耐磨性好的材质冲压、卷制成型。

阀门可采用单偏心或双偏心结构，此类阀门密封时借助驱动力矩使得密封副即蝶板和密封圈或阀体阀座和密封圈之间产生较大的弹性变形抗力和形变量，利用金属弹性圈固有的弹性形变产生的抗力和形变实现密封，密封圈的截面形状有S型、J型、L型、O型等。

此类硬密封蝶阀可适用于较高温度的介质环境，但由于此类蝶阀密封圈在启闭时反复发生应力变化和变形，在高温下材料易退火失去弹性、在温度剧烈变化中材料易发生脆裂而发生密封失效，密封圈的使用寿命较短且操作力矩较大。

3、金属硬密封三偏心蝶阀：此类蝶阀采用三偏心结构。

第一个偏心是阀门密封面中心线相对于阀门结构长度方向对称中心线的偏心；第二个偏心是蝶板轴线相对于阀体流道中心线的偏心；第三个偏心是密封副斜圆锥中心线相对于阀体流道中心线的角度偏心。

蝶板密封圈采用金属和石棉板、橡胶板或聚乙烯等材料夹层复合粘接而成，此类蝶阀具有使用寿命长、密封性能好、密封副摩擦小、启闭力矩小的优点。

被广泛使用于给水、化工、食品等行业。

二、金属硬密封三偏心蝶阀和橡胶软密封蝶阀的结构比较橡胶软密封蝶阀在开启之初和关闭终了时会在橡胶密封圈和金属密封面之间产生很大的橡胶圈变形量和摩擦力，加大了操作力矩。

图一中虚线为橡胶圈在不发生形变情况下的轮廓，实际中为实现密封，橡胶密封圈发生了很大的变形；三偏心金属硬密封蝶阀开启和关闭有方向要求，蝶板在壳体内不能作360°旋转，金属硬密封三偏心蝶阀密封副在接触和脱离的瞬间几乎不发生相对摩擦，密封面之间在关闭时产生的力主要是法向正压力，而几乎没有沿密封面方向的切向力，法向正压力在密封副之间产生密封必须比压从而实现密封。

书山有路勤为径，学海无涯苦作舟
零泄漏的三偏心金属密封蝶阀结构原理(1)
三偏心蝶阀由于其突出的优点，如适用的温度压力范围广、切断性能好及使用寿命长等，常用来替代传统的闸阀和截止阀、球阀，在过去很多其他阀门难于取得良好效果的场合，已有很多成功的应用经验。

在传统的观念中蝶阀只能用于常温、低压和密封性要求不高的场合。

随着现代工艺技术和材料工业的不断发展，蝶阀的应用范围已远远超出过去，几乎可以取代大部分的传统阀门，广泛适用于工业的各个领域。

特别是三偏心金属密封蝶阀更引人注目。

由于三偏心蝶阀的关闭和闸阀关闭一样，是靠扭矩来完成的，阀门关闭
的扭矩越大，阀座的密封性越好，故有人称三偏心蝶阀为90°旋转闸阀。

在工厂的大检修中越来越多的三偏心蝶阀替代了闸阀，为此某些三偏心蝶阀的制造厂专门生产了一种长度和闸阀相同的三偏心蝶阀，并将这种三偏心金属密封蝶阀称为三偏心闸阀。

1、蝶阀的分类蝶阀若按偏心分类，即以阀杆和阀板的位置来分，可分为四种。

1.1、中心对置蝶阀
该种阀阀板以阀杆为中心对称布置。

其阀座为弹性阀座，温度压力等级
大多为150#；适用温度受阀座弹性体材料耐温性能的影响，通常不过
120°C。

阀门的密封性能较好，能达到ANS
1.2、单偏心蝶阀
该种阀阀杆与阀板有一个方向的偏心。

单偏心蝶阀的阀座大多为非金属
材料制造的弹性体阀座，温度压力等级为150#及以下；适用温度通常不超过120°C；阀门的密封性能比中心对置蝶阀差一些；启闭所需的扭矩较中心对。

三偏心硬密封蝶阀设计原理1. 引言嘿，朋友们，今天咱们聊聊一个不太常见但又超级重要的东西——三偏心硬密封蝶阀。

听起来有点儿高深莫测，但别担心，我会用简单的语言把它说得明明白白，让你听了以后不再觉得这个名词像外星语言一样。

阀门在我们日常生活中可说是无处不在，像水龙头、暖气、工业管道等等，都是靠它们来控制流体的流动。

今天，我们就来揭开这个三偏心硬密封蝶阀的神秘面纱。

2. 三偏心硬密封蝶阀的基本原理2.1 什么是三偏心首先，我们得先弄清楚什么叫“三偏心”。

想象一下，你在玩一个旋转的陀螺，旋转的时候，它的重心可能会偏向一边。

三偏心的意思就是阀瓣和阀体之间的接触点并不是在同一个平面上，这种设计让阀门在开启和关闭的时候更加稳定，流体的流动也更顺畅，简直是流体界的“开车不抖”啊！2.2 硬密封的好处接下来，咱们来说说“硬密封”。

这个词听起来就让人觉得很靠谱，对吧？硬密封的意思是阀门关闭的时候，密封面之间的接触非常严密，不容易漏水、漏气。

这就像你喝水的时候，水壶的盖子一定要拧紧，不然水就洒一地，别提多麻烦了。

用三偏心设计的蝶阀，它的密封性好，耐磨损，使用寿命也长，真是太适合各种恶劣环境了。

3. 三偏心硬密封蝶阀的应用场景3.1 工业领域的“常客”说到应用，三偏心硬密封蝶阀在工业领域可是个“常客”。

例如，石油、化工、造纸等行业，流体的流动可是至关重要的。

这种阀门不仅能够承受高温高压，还能抵御各种腐蚀，真的是个“勇士”。

想象一下，工厂里一群大机器轰鸣，而这个阀门却能稳如泰山，真是让人倍感安心。

3.2 日常生活中的小助手除了工业，咱们的日常生活中也少不了它。

比如说，你家的暖气管道里，也有可能装着这种阀门。

它能帮你调节室内的温度，让你在寒冷的冬天里，享受到“家里就像春天”的温暖。

再说了，谁不想在冰天雪地里，躲进一个温暖如春的家呢？4. 结语总的来说，三偏心硬密封蝶阀就像一个默默无闻的英雄，虽然它不常被人提起，但在关键时刻，它却能发挥巨大的作用。

三偏心蝶阀的设计一、三偏心蝶阀的结构二、三偏心蝶阀的工作原理三、三偏心蝶阀的设计要点1.阀体和阀盖的设计：阀体和阀盖通常由铸铁，碳钢或不锈钢等材料制成。

为了提高阀门的强度和密封性能，阀体和阀盖通常采用球墨铸铁、合金钢等高强度材料。

同时，通过合理的设计和加工工艺，确保阀体和阀盖的几何尺寸和表面粗糙度满足要求。

2.阀杆和阀板的设计：阀杆和阀板通常由不锈钢等材料制成。

阀杆应具有足够的强度和刚度，以承受流体的压力和力矩，并保证阀板的正常开启和关闭。

阀板的设计需要考虑流体的流通能力和阀门的密封性能。

3.密封结构的设计：三偏心蝶阀采用多层金属密封结构，通常由两个金属垫片和一个弹簧组成。

金属垫片可以承受流体的高压和高温，保证阀门的密封性能。

弹簧可以保持金属垫片的紧密接触，以实现更好的密封效果。

4.驱动装置的设计：三偏心蝶阀通常使用手动、电动或气动驱动装置。

对于大口径和高压力的阀门，通常采用电动或气动驱动装置实现自动控制。

驱动装置的设计需要考虑阀门的动作速度和力矩，并保证驱动装置的可靠性和灵敏性。

5.阀门的安装和维护：在设计三偏心蝶阀时，需要考虑阀门的安装和维护便利性。

阀门通常需要安装在管道中，因此需要设计合适的连接口和支撑结构。

同时，阀门的维护也需要考虑方便性，例如可以方便拆卸和更换阀杆、阀板和密封件等。

四、三偏心蝶阀的应用领域总结起来，三偏心蝶阀的设计要点包括阀体和阀盖的设计、阀杆和阀板的设计、密封结构的设计、驱动装置的设计以及阀门的安装和维护等。

通过合理的设计和制造工艺，可以实现三偏心蝶阀的高性能和可靠性，满足不同领域的流体控制需求。

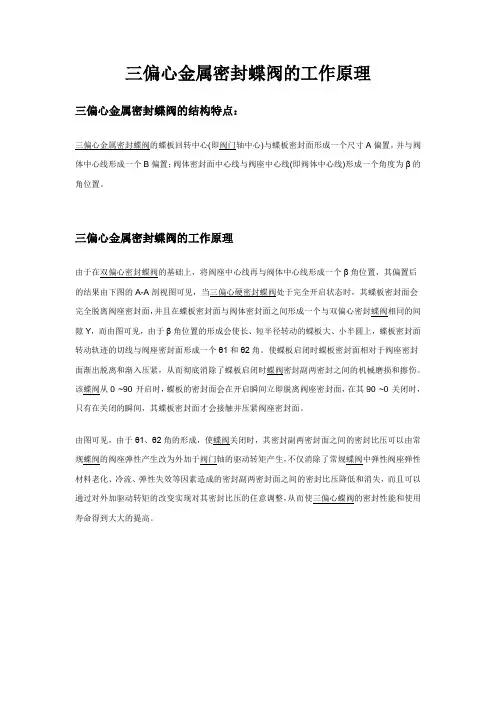

三偏心金属密封蝶阀的工作原理
三偏心金属密封蝶阀的结构特点：
三偏心金属密封蝶阀的蝶板回转中心(即阀门轴中心)与蝶板密封面形成一个尺寸A偏置，并与阀体中心线形成一个B偏置；阀体密封面中心线与阀座中心线(即阀体中心线)形成一个角度为β的角位置。

三偏心金属密封蝶阀的工作原理
由于在双偏心密封蝶阀的基础上，将阀座中心线再与阀体中心线形成一个β角位置，其偏置后的结果由下图的A-A剖视图可见，当三偏心硬密封蝶阀处于完全开启状态时，其蝶板密封面会完全脱离阀座密封面，并且在蝶板密封面与阀体密封面之间形成一个与双偏心密封蝶阀相同的间隙Y，而由图可见，由于β角位置的形成会使长、短半径转动的蝶板大、小半圆上，蝶板密封面转动轨迹的切线与阀座密封面形成一个θ1和θ2角。

使蝶板启闭时蝶板密封面相对于阀座密封面渐出脱离和渐入压紧，从而彻底消除了蝶板启闭时蝶阀密封副两密封之间的机械磨损和擦伤。

该蝶阀从0°~90°开启时，蝶板的密封面会在开启瞬间立即脱离阀座密封面，在其90°~0°关闭时，只有在关闭的瞬间，其蝶板密封面才会接触并压紧阀座密封面。

由图可见，由于θ1、θ2角的形成，使蝶阀关闭时，其密封副两密封面之间的密封比压可以由常规蝶阀的阀座弹性产生改为外加于阀门轴的驱动转矩产生，不仅消除了常规蝶阀中弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封副两密封面之间的密封比压降低和消失，而且可以通过对外加驱动转矩的改变实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能和使用寿命得到大大的提高。

三偏心蝶阀工作原理
三偏心蝶阀是一种阀门，它的工作原理如下：
1. 偏心设计：三偏心蝶阀的设计采用了三个偏心机制，包括轴线偏心、密封面偏心和密封圆心偏离阀杆中心线。

这种设计使得阀门在开关过程中，密封圆心远离阀杆中心线，减少了密封面之间的摩擦，延长了密封圈的使用寿命。

2. 开启和关闭操作：当三偏心蝶阀需要开启时，阀杆旋转使得蝶板与阀座之间的间隙扩大，从而允许介质通过。

在关闭操作中，阀杆旋转使得蝶板逐渐与阀座接触，最终完全封闭。

3. 密封性能：三偏心蝶阀的密封面采用金属或软密封材料制成，能够提供良好的密封性能，确保介质不会泄漏。

由于三偏心设计的特点，可以减少密封面的摩擦和磨损，提高阀门的可靠性和使用寿命。

4. 流体控制：三偏心蝶阀可通过调节阀杆的旋转角度来调节介质的流量，实现流体的控制。

阀杆的旋转角度越大，蝶板与阀座之间的间隙越大，流体通过的面积就越大，从而增加流量。

总的来说，三偏心蝶阀通过阀杆的旋转实现对介质流动的控制，其偏心设计减少了密封面的摩擦和磨损，提高了阀门的可靠性和使用寿命。

同时，它的密封性能良好，能够防止介质泄漏。

三偏心蝶阀密封比压分析与研究书山有路勤为径，学海无涯苦作舟三偏心蝶阀密封比压分析与研究通过有限元软件ANSYS Workbench 模拟分析了三偏心金属密封蝶阀的密封原理，计算得出阀门主要密封面的密封比压值及分布情况。

给出了改进阀门密封性能的优化设计方法。

1、概述三偏心蝶阀广泛应用于工业生产中。

该类阀门的最大特点就是改变了蝶阀的密封构造，不再是位置密封，而是扭矩密封。

即不是依靠阀座的弹性变形，而是完全依靠阀座的接触面压力达到密封效果。

解决了金属阀座零泄漏的难题。

因接触面压力与介质压力成正比，解决了阀门耐高压高温的问题。

本文主要对三偏心金属密封蝶阀密封面的密封比压进行计算分析。

2、三偏心金属密封蝶阀的结构与密封原理三偏心金属密封蝶阀由阀体、蝶板、阀座、压紧环和阀杆等部件组成(阀门设计要求公称直径DN200，蝶板尺寸DN150，压力等级ASME 600，阀体材料碳钢，蝶板材料不锈钢，阀座材料硬质合金，压紧环材料不锈钢，气测密封要求ANS阀门样机泄漏测试数据(表1) 显示，其无法满足密封要求。

利用有限元分析软件ANSYS Workbench，对于密封面的密封比压分布进行计算，寻找阀门泄漏的原因，改善设计。

工况一，固定压紧环的外端面，对蝶板施加转动位移。

转动的起始位置是蝶板斜度最大边与阀座产生接触。

结束位置是蝶板底面与水平面平行的位置。

蝶板绕轴心位置转动 2.13°。

在蝶板转到结束位置后，施加0.35MPa 的压力于蝶板上，方向为推动蝶板靠近阀座方向。

工况二，在工况一基础上，增大压力值至11.25MPa。

4、分析及改进通过分析可知，三偏心蝶阀的密封比压分布是不连续的，。

三偏心蝶阀的优势分析
三偏心蝶阀属于金属硬密封蝶阀，三偏心因其阀杆轴心同时偏离碟片中心及本体中心，且阀座回转轴线与阀体通道轴线还有一定角度而得名。

三偏心蝶阀耐腐蚀，耐磨损，使用寿命长，适用于介质温度≤425℃工况环境中，被广泛应用于冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

本文将对于三偏心蝶阀的优势做一个分析介绍。

1、金属对金属弹性硬密封结构使得阀门在使用一段时间后不因磨损而泄露。

该阀门适用于中高温及中高压管路系统。

2、在轴与体相对运动的关键部位采用高耐磨自润滑复合轴承，减小蝶板在开启或者关闭时的摩擦力，保证轴和体之间没有磨损。

3、在阀体下轴的底部采用高硬度耐磨合金球面止推垫和高硬度平垫。

蝶板在运动过程中，所有产生向下的重力和摩擦力均集中在此。

由于两推力垫硬度高，接触面积小，长期运动无磨损，保证阀门开启关闭轻松，永无下沉。

4、三偏心结构是蝶阀的一次质的飞跃，阀门因此大大地提高了使用寿命，并使启闭扭矩的大小有了明显的改善。

5、金属对金属多层次复合型硬密封结构是将多层次复合型金属圈安装在阀板上的一种结构形式。

多层次复合型金属圈由不锈钢金属板和柔性石墨片重复叠加压制而成，具有很高的强度和刚性。

柔性石墨在高温高压下仍有良好的密封性能。

这两种材料的刚柔相济的特性，使得阀门适用于绝大多数介质，使用范围广、使用寿命长。

偏心蝶阀结构、原理及性能介绍1、双偏心密封蝶阀双偏心蝶阀也叫作高性能蝶阀，主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。

和中线蝶阀相比，双偏心蝶阀更耐高压，寿命更长，稳定性好。

和其它阀门相比，口径越大材料越轻，成本就更低。

但是由于中间有蝶板，流阻大，所以小于DN200的蝶阀是没有很大意义的。

阀体结构双偏心设计有效减少阀座磨损，能保持阀门长时间的安全密封与运作。

经试验,阀门开关70万次时,仍能保持零泄漏。

双偏心蝶阀工作原理双偏心蝶阀在单偏心蝶阀的基础上进一步改良。

其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。

双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。

刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

特点如下：（1）设计合理，结构紧凑，装拆容易，便于维修。

（2）采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。

（3）完全密封,泄漏为零。

可以用于超高真空工况。

（4）更换阀板密封圈、蝶板,转轴等材质,可适用多种介质和不同温度2、三偏心硬密封蝶阀阀杆轴心同时偏离碟片中心及本体中心，且阀座回转轴线与阀体通道轴线有一定角度的，称为三偏心蝶阀。

阀体结构三偏心蝶阀结构特征：阀板回转中心（即阀门轴中心）于阀板密封截面形成一个A偏置，并与阀体中心形成一个b偏置；阀体密封面中心线与阀座中心线（即阀体中心线）形成一个角度为β的角偏置。

为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。

其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。

三偏心蝶阀的特点与应用1.三偏心设计：与传统的蝶阀相比，三偏心蝶阀具有三个偏心结构，即阀杆偏心、阀体偏心和阀座偏心。

这种设计使得阀瓣在开启和关闭时与阀座能够迅速分离，减小摩擦阻力，提高密封性能和寿命。

2.极佳的密封性能：三偏心蝶阀采用金属密封结构，能够有效地阻止介质泄漏，不受介质的颗粒和杂质影响，确保密封性能可靠。

3.耐高温、耐腐蚀性能好：三偏心蝶阀的阀体、阀瓣和密封圈可以根据介质的特殊要求选用不同材质，如不锈钢、铜合金、钛合金等，以确保阀门在高温、腐蚀条件下能够正常运行。

4.流体运行平稳：三偏心蝶阀的阀体、阀瓣和密封圈都采用了流线型设计，减小了流体通过阀门时的阻力，从而减小了阀门运行时的噪音和振动。

5.快速反应能力：三偏心蝶阀的阀瓣采用了轻质材料制造，重量轻，惯性小，能够很快地响应操作信号，实现快速开启和关闭。

6.安装、维护方便：三偏心蝶阀采用法兰连接结构，可根据需要选择不同接口形式，安装方便。

同时，阀体和阀盖的结构设计可以方便拆卸和维修。

1.石油行业：在石油开采、输送和储存过程中，三偏心蝶阀可以用于调节和切断油气介质，如管线输送系统、油罐底阀等。

2.化工行业：在化工生产过程中，三偏心蝶阀可以用于调节和切断各种化工介质，如气体、液体和粉料等。

3.冶金行业：在冶金生产过程中，三偏心蝶阀可以用于调节和切断熔炼、冶炼和矿山等过程中的气体和液体介质。

4.电力行业：在电力发电、输送和供热过程中，三偏心蝶阀可以用于调节和切断各种介质，如水、蒸汽、热媒体等。

5.轻工行业：在纺织、造纸、制药等轻工生产过程中，三偏心蝶阀可以用于调节和切断各种液体和气体介质。

总之，三偏心蝶阀以其优越的特点，如优异的密封性能、耐高温、耐腐蚀性能好、流体运行平稳等，在许多行业中得到广泛的应用。

它不仅可以实现对介质的调节和切断，而且具有安装维护方便等优点，对提高生产效率和保证生产安全具有重要作用。

三偏心蝶阀的作用及原理三偏心蝶阀的作用及原理[img]的h1为第一偏心，h2为阀体中心与阀杆旋转中心距离是第二个偏心，h3为阀板密封面中心与水平轴线a角距离是第三个偏心，从而形成阀板在法向平面椭圆形圆锥体，当执行机构输出力矩带动杆阀转动，阀板随之围绕b中心旋转，过a 平面轴线的锥体面到b距离大于锥体半径为长轴，小于锥体面半径为短轴，当阀门打开时，在h2和h3,a角或β角作用下,椭圆形圆锥体密封面先脱离金属U形弹性阀座，再旋转，降低了阀板与阀座的摩擦阻力及磨损，当阀门关闭时，由于不围绕a中心旋转，在偏心h2的作用下，椭圆形圆锥体的阀板在h3a角形成β角度锥面，压向金属U形弹性阀座，越压越紧，此时金属U形弹性阀座产生弹性变形，直到阀板椭圆形圆锥体密封面紧密吻合，从而达到可靠的密封要求。

在许多亚太国家中、由于受本国的阀门设计制造水平的局限、以及传统教科书的影响、对碟阀的偏见仍很大。

而与此同时、欧美的先进发达工业国家却正在大力推广、积极使用碟阀。

道理很简单、碟阀已今非昔比。

三偏心碟阀其适用范围已可以耐压高达 2500 磅级、耐温低至 -196 ?、高达 700 ?、密封达到 0 泄漏、调控比高达 100:1 以上。

也就是说、在各种严酷、关键的过程控制管线上、不论是开关阀还是调控阀、只要选型得当、现在都可以放心地使用碟阀、而且成本低廉。

蝶阀的卓越性能与其自身不断地偏心、演变、发展密切相关。

为满足各种工况要求、蝶阀先后经历了从同心向单偏心、双偏心和三偏心的演变。

碟阀的演变过程及 3 偏心碟阀的发展和应用简单介绍如下?一、蝶阀分类,、同心蝶阀该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。

结构简单、制造方便。

常见的衬胶蝶阀即属于此类。

缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。

为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因而在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。
