先天性心脏病的超声诊断方法及进展

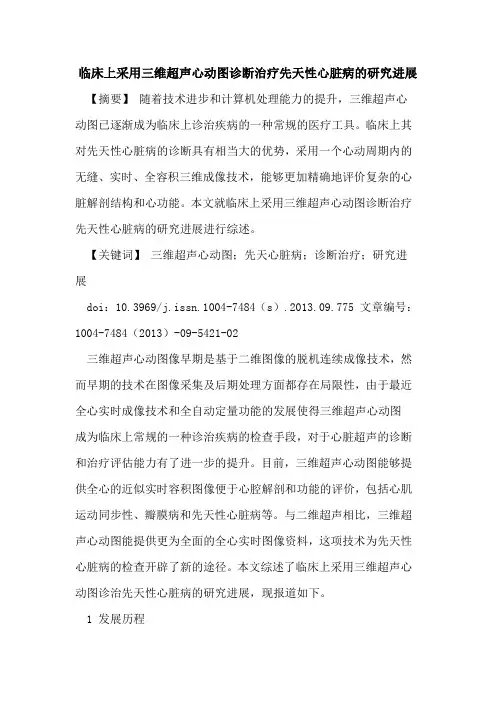

临床上采用三维超声心动图诊断治疗先天性心脏病的研究进展【摘要】随着技术进步和计算机处理能力的提升，三维超声心动图已逐渐成为临床上诊治疾病的一种常规的医疗工具。

临床上其对先天性心脏病的诊断具有相当大的优势，采用一个心动周期内的无缝、实时、全容积三维成像技术，能够更加精确地评价复杂的心脏解剖结构和心功能。

本文就临床上采用三维超声心动图诊断治疗先天性心脏病的研究进展进行综述。

【关键词】三维超声心动图；先天心脏病；诊断治疗；研究进展doi：10.3969/j.issn.1004-7484（s）.2013.09.775 文章编号：1004-7484（2013）-09-5421-02三维超声心动图像早期是基于二维图像的脱机连续成像技术，然而早期的技术在图像采集及后期处理方面都存在局限性，由于最近全心实时成像技术和全自动定量功能的发展使得三维超声心动图成为临床上常规的一种诊治疾病的检查手段，对于心脏超声的诊断和治疗评估能力有了进一步的提升。

目前，三维超声心动图能够提供全心的近似实时容积图像便于心腔解剖和功能的评价，包括心肌运动同步性、瓣膜病和先天性心脏病等。

与二维超声相比，三维超声心动图能提供更为全面的全心实时图像资料，这项技术为先天性心脏病的检查开辟了新的途径。

本文综述了临床上采用三维超声心动图诊治先天性心脏病的研究进展，现报道如下。

1 发展历程心脏三维超声图像采集最先在1974年问世，早期主要采用基于二维图像的脱机连续成像技术，因在图像采集及后期处理方面的局限性、获取图像较差的分辨率及当使用二维图像进行三维重建的费时不能被广泛使用。

最近，为了克服早期的困难，研究出一种矩阵排列的探头，此探头的压电晶片的排列优于二维薄片探头，能够进行锥形扫描，快速准确获取三维图像。

最初的矩阵排列的探头能够获得60*60的实时三维锥形容量资料。

新一代的探头采用全信号排列，使得图像治疗有了明显的提高，并能实现高质量图像的同时采集，同时提供多种模式如多平面、实时三维、三维局部、全容积和三维彩色多普勒。

健康域影像小儿先天性心脏病是一种常见的、发生在新生儿身上的心血管疾病。

不同的先天性心脏病发病机制不同,症状和治疗方法也不同。

病变恶化会导致肺动脉高压，出现心力衰竭，严重威胁小儿的生长发育和健康，接受早期的先天性心脏病筛查尤为重要。

相关数据结果显示，运用心脏彩色多普勒超声方式，能够准确判定小儿是否患有先天性心脏病，在检测数据支持下，帮助医生进一步确诊，表明了该技术在诊断小儿先天性心脏病方面的可行性。

选择常规的超声扫描方式对小儿先天性心脏病进行检查时，会受到多种不同因素的干扰。

例如，医生个人的经验以及胎动等，导致检查效果不佳，无法充分地判断患儿情况，同时其所消耗的检查时间也相对较长。

对患儿采取彩色多普勒超声检查进行先天性心脏病筛查，并统计分析筛查结果。

彩色多普勒超声作为临床常见检查项目，在对其检测探头分析中发现，其频率一般在2~4赫兹。

通常情况下，患儿会采取左侧卧位方式，配合医护人员的检查，医护人员根据患儿检查成像，分别截取胸骨旁左心室、心底短轴、剑下四腔心等切面，仔细观察其中血流情况。

测量血流速度和压差，准确评估肺动脉压。

对于哭闹无法配合检查的患儿，医生会适当运用右美托咪定滴鼻液让其入睡，进而展开各项检查。

如果发现患儿存在心脏畸形情况，需要采取分阶段检查方式，以保证检查数据的准确性。

近几年，彩色多普勒检查渐渐成了小儿先天性心脏病在检查过程中最重要的影像学工具，其本身准确性更高，并且具有特异性和敏感性。

利用彩色多普勒超声检查不仅仅能够对小儿先天性疾病进行判断，同时也能够将其作为治疗时的最重要选择方法，能够有效评估患儿的实际状况。

在对患儿进行治疗时，大多数情况会采用手术治疗，在治疗之前同样也可以利用彩色多普勒超声检查方式。

这种方式能够更好地检查患儿病情，了解患儿当前的实际状况，确保在后续的治疗过程中治疗质量得以提升，也能够对是否选择手术治疗进行基础的判断。

在完成治疗后通过超声检查能够对本次的治疗效果进行评估，了解手术治疗和保守治疗对病情本身所带来的改善程度。

先天性心脏病之肺动脉口的超声诊断（全文）先天性肺动脉口狭窄是常见的先心病，约占先心病的10％～20％，通常指发生于右室流出道、肺动脉瓣、主肺动脉及其分支的狭窄，其中大多数为瓣膜狭窄。

可单处或多处发生，也可与其他心脏畸形并存，如法洛四联症、右室双出口、房间隔缺损等。

现仅就肺动脉瓣狭窄加以介绍。

一、病理解剖1．单叶化肺动脉瓣狭窄瓣膜呈隔膜状或漏斗状，瓣叶难以区分，其中部有一小孔。

2．二瓣化肺动脉瓣狭窄瓣膜呈二叶状，两交界处互相融合。

3．三叶肺动脉瓣狭窄瓣膜仍为三叶，但交界区粘连、融合。

4．肺动脉瓣环发育不良二、血流动力学由于右室射血受阻，右室腔压力增高，负荷增大，右心室壁继发性肥厚，最终可导致右室扩大、右心衰竭。

肺动脉内压力正常或降低，右室与肺动脉之间有显著的压力阶差。

三、超声检查方法胸骨旁右室流出道长轴、大动脉短轴及剑突下大动脉短轴切面观察肺动脉瓣膜活动及血流状况。

四、超声心动图表现1．二维及M型超声肺动脉瓣增厚、粘连、回声增强，瓣叶开放受限，呈“圆顶”征，远端肺动脉内径有不同程度的狭窄后扩张。

右室壁肥厚、搏幅增强，右室扩大等。

2．多普勒超声彩色及频谱多普勒于肺动脉瓣上见收缩期沿肺动脉外侧壁走行以蓝色为主的彩色血流，并在肺动脉分支前可见沿肺动脉内侧壁逆行的、流向肺动脉瓣的红色漩流。

肺动脉内探及收缩期负向高速射流频谱，测定最大流速及压差，估测狭窄程度，轻度＜50mmHg，中度50~80mmHg，重度＞80mmHg。

五、诊断和鉴别诊断1．诊断依据（1）二维超声发现肺动脉瓣增厚，开放受限，瓣口狭窄。

（2）彩色及频谱多普勒在肺动脉内见以蓝色为主的收缩期彩色血流，并探及收缩期高速负向射流频谱。

2．鉴别诊断左向右分流的先心病，如房缺、室缺等，可引起右心室血容量增多，从而导致肺动脉血流增多，流速增高，但肺动脉瓣无异常。

临床应用研究Clinical Application Research胎儿先天性心脏病主要指的是在胎儿时间大血管以及心脏异常发育而引起的一种畸形，具有较高的死亡率，在我国新生儿出生缺陷中所占的为此为前五位，并且近年来呈现不断上升的趋势，因此产前诊断胎儿先天性心脏病一直都是产医学研究的热点课题[1]。

临床研究证实：超声心动图检查是产前预测胎儿健康的重要手段，近年来，山东省菏泽市牡丹人民医院运用超声心动图诊断胎儿心脏病疾病，诊断效果显著，现将具体诊断经过和诊断结果汇报如下：1.资料与方法1.1一般资料回顾分析2010年1月~2016年6月山东省菏泽市牡丹人民医院超声科接受的2200例需行胎儿超声心动图检查的孕妇的临床资料，孕妇年龄为20~43岁，平均年龄为（27.8±6.5）岁，孕周为20~41周，平均孕周为（24.6±2.4）周。

1.2方法诊断仪器：本次诊断仪器主要使用美国生产的GE S8和VoLUSON 730型超声诊断仪，将探头的频率设置为3.5MHZ，功率小于100mW/cm²，将仪器的条件调整到胎儿心脏的最佳状态。

诊断方法：本院超声诊断过程均由两名具有多年超声诊断工作经验的医师开展，针对凡是诊断过程中发现胎儿超声心动图存在异常的图像资料存储于计算机中，在获得孕妇以及家属同意的基础上进行引产后追踪，并对结果进行深入分析。

取孕妇的平卧位或者侧卧位，由操作医师首先检查和测量胎儿以及孕妇的附属物，查看胎方位以及是否有胎儿畸形，然后再观察胎儿的心脏，检查的顺序具体如下：①检查胎儿四腔心切面，查看胎儿的心尖方向，确定胎儿的静脉跟左心房的连接，卵圆孔和左右心房的大小，卵圆孔瓣开放的方向，二尖瓣或者三尖瓣瓣膜、正常的十字交叉结构，观察三尖瓣隔瓣的位置，左右心室的大小、右心室心尖部的调节束、室间隔是否完整等。

在此过程中，还应该注意观察胎儿心房和心室的收缩以及房室瓣的开启和闭合状态，借助彩色多普勒超声观察胎儿肺静脉血流，对胎儿的心/胸的面积比进行测量并记录，确定胎儿静脉和左心房的连接。
