标识可视化手册

目录6 可视化管理实施指导 (1)6.1色彩管理 (1)6.1.1 常用色标 (1)6.1.2 常用线条 (2)6.2形迹管理 (4)6.2.1 自主实施的方法 (5)6.2.2 工具的形迹管理 (5)6.2.3 零部件的形迹管理 (6)6.2.4 刃具、附件的形迹管理 (6)6.3标识管理 (7)6.3.1 定位标识 (7)6.3.2 定量标识 (9)6.3.3 定品标识 (10)6.3.4 设备标识 (10)6.3.5 安全标识 (15)6.4可视化管理板 (18)6 可视化管理实施指导生产现场通常使用到的可视化管理工具包括色彩、形迹、标识、可视化管理板等。

6.1 色彩管理生产现场各类物品的定置摆放及状态信息采用色彩管理的方式，通过不同颜色的合理运用，实现现场生产及管理秩序的规范、便捷和顺畅。

色彩管理中包括通用色标、常用色标和常用线条三部分内容。

6.1.1 常用色标常用色标中明确了现场管理经常使用到的六种色系（表1和图1），同时给出相应色号，以便在现场实物管理和明确在制品质量状态时能够参照使用，实现基础管理标准的规范、统一。

表1 常用色标色系用途色样（RGB）实物管理质量状态绿色用于正在生产现场流转的在制品和正在使用的零组件、工装、工具等的定置合格品蓝色1.用于准备在生产现场流转的在制品和准备使用的零组件、工装、工具等的定置2.用于生产现场各类箱、柜、台、架、桌、凳、脚踏板、工位车等的定置待检品黄色用于与生产关系不紧密的辅助类物品等的定置，如清扫用具、饮水机等待处理品红色用于消防器材、电器设施、易燃易爆、有毒有害等特殊物品的定置不合格品黑色用于铁屑车（箱）、废品箱和垃圾箱等的定置废品白色1.用于标识的底色或字体颜色2.用于未采用色彩管理的生产现场物品的定置划线——正在流转物品或合格品准备流转物品或待检品辅助用品或待处理品特殊物品或不合格品废弃物或废品标识底色或特定场所划线图1 常用色标示例6.1.2 常用线条6.1.2.1 绘制方式a)涂刷：用油漆或喷漆在地面上，依据布局设计和实际需求进行线条绘制。

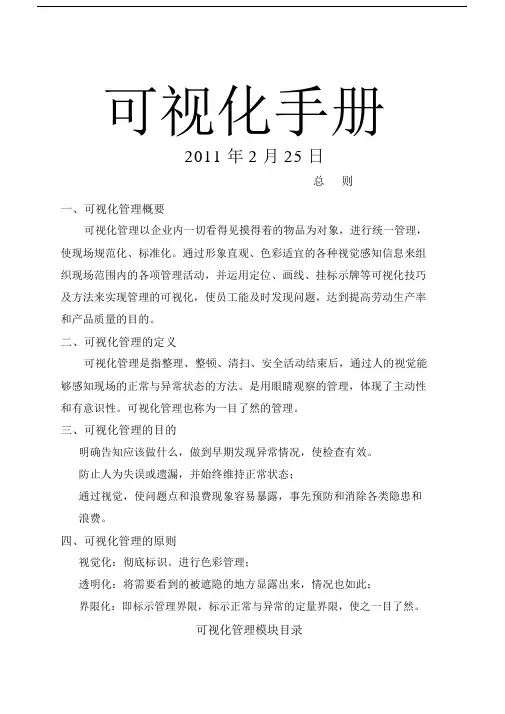

可视化手册2011 年 2 月 25 日总则一、可视化管理概要可视化管理以企业内一切看得见摸得着的物品为对象，进行统一管理，使现场规范化、标准化。

通过形象直观、色彩适宜的各种视觉感知信息来组织现场范围内的各项管理活动，并运用定位、画线、挂标示牌等可视化技巧及方法来实现管理的可视化，使员工能及时发现问题，达到提高劳动生产率和产品质量的目的。

二、可视化管理的定义可视化管理是指整理、整顿、清扫、安全活动结束后，通过人的视觉能够感知现场的正常与异常状态的方法。

是用眼睛观察的管理，体现了主动性和有意识性。

可视化管理也称为一目了然的管理。

三、可视化管理的目的明确告知应该做什么，做到早期发现异常情况，使检查有效。

防止人为失误或遗漏，并始终维持正常状态；通过视觉，使问题点和浪费现象容易暴露，事先预防和消除各类隐患和浪费。

四、可视化管理的原则视觉化：彻底标识。

进行色彩管理；透明化：将需要看到的被遮隐的地方显露出来，情况也如此；界限化：即标示管理界限，标示正常与异常的定量界限，使之一目了然。

可视化管理模块目录色条模⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4-5力管道色⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4地面区域及条色⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5安全警示模⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6-11禁止志⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6警告志⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7指示志⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9提示志⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11宣⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12管理看板模⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13-17分厂管理看板⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13班管理看板⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14生信息指示看板⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15量警示 / 市反展示看板⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 18 中在制品存量控制看板⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19工位、流程模⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20-25工位区⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20工位点置号定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21准作可化⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23物流运行方向⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25物流、存模⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27-29物流看板⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27运器具可化⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28存区⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29出/ 入料店⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29工具、器具模⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30-31一般工具的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30大型工具的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30清工具的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31索挂具的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31施模⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32-40牌⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32滑可化⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33点基准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34螺栓、螺母松状示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35机出口示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36旋体旋方向⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36量器、表界限范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38状牌⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40公模⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41-39管理任人⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41公室方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41人去向状方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42料柜 / 物品柜示方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43文件放示方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44编制：批准：日期：日期：颜色线条模块力管道色项目颜色名称标准色样生产、生活自来水管道本色消防水管红色、冷却水管绿色、压缩空气管道米黄色、电力、通讯、照明、信号等本色管道颜色标示方法1．方案 1 ：全部管道涂刷成一种颜色（参考前面颜色样本）。

WORD格式YTE01-001-2013莱州卡斯凯特工贸有限公司企业标准YTE01-001-2013可视化管理手册版本： A/01主题内容与适用范围1.1 本标准规定了莱州卡斯凯特工贸有限公司可视化管理的顺序与要点。

1.2 本标准适用于莱州卡斯凯特工贸有限公司可视化管理工作。

2定义将需要管理的对象用一目了然的方式来体现。

3目的3.1 明确告知应该做什么，做到早期发现异常情况，使检查有效；3.2 防止人为失误或遗漏并始终维持正常状态；3.3 通过视觉，使问题点和浪费现象容易暴露，事情消除各类隐患和浪费。

4原则4.1 视觉化：标示，标识，进行色彩管理；4.2 透明化：将需要看到的被遮隐的地方显露出来；4.3 管理界限标示：标示正常与异常的定量界限，使之一目了然。

5作用5.1 迅速快捷地传递信号5.2 想要管理的地方一目了然5.3 易知正常与否，谁都能指出正常与否5.4 从远处就能辨认出正常与异常5.5 形象、直观地将潜在问题和浪费显现出来，任何人使用都同样方便，任命人都容易遵守，容易更改5.6 有助于把作业场所变得整洁明亮5.7 有助于维持安全愉快的工作环境5.8 客观、公正、透明化，有助于统一认识，提高士气5.9 营造员工和客户满意的场所5.10 明确告知应用做什么，做到早期发现异常情况，使检查有效5.11 防止人为失误或遗漏并始终维持正常状态5.12 通过视觉，使问题点和浪费现象容易暴露，事先消除各类隐患和浪费。

专业资料整理YTE01-001-2013可视化管理的顺序与要点顺序顺序－ 0 顺序－ 1 顺序－ 2 顺序－ 3顺序－ 4 顺序－ 5 顺序－ 6大清扫 划区地面、排管按用途 划线 帖挂牌仓库标示设备管理标示涂颜色◆空间清扫 ◆ 工厂 （空间）◆ 区域线 ◆ 工厂厂牌 ◆ 定位 ◆ 操作标示◆天顶 ◆ 办公室 ◆ 作业区域颜色◆ 通行线 ◆ 门牌、告知牌 标示场所 ◆ 清扫，给油标示◆墙体 ◆ 仓库 ◆ 通道颜色 ◆ 门开闭线◆ 生产线标牌 标示地址 ◆项目 ◆作用◆地面 ◆ 仓库颜色 ◆ 存放场线◆ 区域标牌 ◆ 定品 ◆周期 ◆油种项目◆ 排管颜色 ◆ 废品，不良品区域线 ◆ 设备标牌 标示搁板品种 ◆ 责任小◆ 设备颜色 ◆ 成品、半成品作业区 ◆ 搬运工具标牌 标示物品品种 ◆ 标示检查顺序 ◆ 物流器具颜色 域线。

CARL ZEISS-Standard Visual ManagementCARL ZEISS-Standard Visual Management第一章颜色线条的标准第二章空间地名的标准第三章地面通道的标准第四章设备电器的标准第五章物品材料的标准第六章工具器具的标准第七章安全警示的标准第八章外围环境的标准第九章办公部门的标准第十章管理看板的标准第十一章标识更换标准第十二章个人责任区域标准第一章颜色线条的标准1.1 工厂基本颜色标准1.1.1 厂房颜色1.1.2 办公室颜色1.1.3 动力管道颜色1.1.4 动力设备颜色1.1.5 其他1.2 常用线条颜色宽度规格（油漆或胶带）第二章空间地名的标准2.1工厂房间命名方法2.2仓库区域名牌标示方法2.3楼梯引导标示方法第三章地面通道的标准3.1 通道地面标示方法3.2 室内通行线标示方法3.3 步行方向标示方法3.4 地面导向标示方法3.5 门区域线标示方法3.6 出入门牌标示方法3.7 房间门管理责任者标示方法第四章设备电器的标准4.1 螺栓、螺母松紧状态标示方法4.2 空调风口标示方法4.3 管道颜色标示方法4.4 管道流向标示方法4.5 物流运行方向标示方法4.6 旋转体旋转方向标示方法4.7 电机旋转方向标示方法4.8 计量器界限范围标示方法4.9 流量表界限标示方法4.10 空压油壶界限标示方法4.11 扳手型阀门标示方法4.12 轮式阀门标示方法第四章设备电器的标准4.13 检查部位标示方法4.14 注油点标示方法4.15 油桶种类标示方法4.16 换件周期标示方法4.17 设备修理中标示方法4.18 设备备用/运行标示方法4.19 不运转设备现况标示方法4.20 设备名牌标示方法4.21 电气控制箱标示方法4.22 电气警示灯标示方法4.23 额定电压标示方法4.24 开关控制范围标示方法第五章物品材料的标准5.1 零件放置区标示方法5.2 半成品区标示方法5.3 物料底盘颜色标示方法5.4 物品原位置标示方法5.5 垃圾分类回收标示方法5.6 垃圾桶定位定量标示方法5.7 瓶装药品保管标示方法5.8 小物件定位标示方法第五章物品材料的标准5.9 私物柜标示方法5.10 台阶形架台保管标示方法5.11 保管柜标示方法5.11.1 保管柜的标示方法补充说明（1）5.11.2 保管柜的标示方法补充说明（2）5.12 物品现况标示方法5.13 物品定量标示方法5.14 零件堆放限高线标示方法5.15 物料定货卡管理标示方法第六章工具器具的标准6.1 一般工具的标示方法（工具陈列柜）6.2 撬棍类工具的标示方法（兵器架）6.3 胶管电缆类的保管标示方法（转盘）6.4 清扫工具保管标示方法6.5 砂轮片、碟片保管标示方法6.6 手套保管标示方法6.7 绳索保管标示方法6.8 搬运工具标示方法第七章安全警示的标准7.1 消防设施管理标示方法7.2 消防设施位置标示方法7.3 旋转部安全防护罩的设置方法7.4 安全FENCE工事栏的设置方法7.5 安全防护围栏的设置方法7.6 安全隔离网的设置方法7.7 固定梯子的设置方法7.8 悬挂传送带地面标示7.9 旋转移载设备的隔离方法7.10 墙角墩柱标示方法第七章安全警示的标准7.11 反射镜的设置方法7.12 通道上方障碍物高度标示7.13 保护性指令标示方法7.14 警示性标示方法7.15 消防提示性标示方法7.16 禁令性标示方法7.17 电力安全标示方法7.18 消防紧急疏散图的标示方法7.19 危险物品保管标示方法第八章外围环境的标准8.1 室外通行线标示方法8.2 汽车库位标示方法8.3 自行车库标示方法8.4 道路路沿标示方法8.5 市政井盖设施的标示方法8.6 树木花草的标示方法第九章办公部门的标准9.1 电话机原位置标示方法9.2 台历原位置标示方法9.3 水杯保管方法9.4 办公文具的保管方法9.5 抽屉标示方法9.6 文件状态标示方法9.7 文件夹摆放标示方法9.8 资料柜/物品柜标示方法9.9 参考资料标示方法9.10 管理责任人标示方法9.11 岗位牌的标示方法9.12 报纸架的标示方法第十章管理看板的标准10.1 车间方针看板的标示方法10.2 主要指标看板的标示方法10.3 改善提案看板的标示方法10.4 优秀员工看板的标示方法10.5 公告栏看板的标示方法10.6 学习园地看板的标示方法10.7 办公室看板的标示方法10.8 “我的区域”标示方法10.9 “我的设备”标示方法10.10 问题揭示牌的标示方法第一章颜色线条的标准1.1 工厂基本颜色标准1.1.1 厂房颜色项目颜色名称标准色样围墙栅栏黑色及绿化植物厂房内墙乳白色，蔡司蓝厂房外墙米黄色，蔡司蓝厂房地面自定义，淡灰色厂房墙裙淡灰色厂房踢脚线虎纹线1.1 工厂基本颜色标准1.1.2 办公室颜色项目颜色名称标准色样内墙白色踢脚线羊皮纸色过道羊皮纸色地面自定义门浅黄楼梯扶手不锈钢色楼梯踢脚线灰色楼梯地面深紫大理石色1.1 工厂基本颜色标准1.1.3 动力管道颜色项目颜色名称标准色样生产、生活自来水管绿色消防水管红色冷却水管蓝色纯水管白蓝一般工业废水淡蓝高温水管粉色工业酸液管大黄工业碱液管紫色生活污水管黑色电源、网络线管米黄空气管道银灰色1.1 工厂基本颜色标准1.1.4 动力设备颜色项目颜色名称标准色样冷冻机本休自定义储气罐、真空罐、干燥机自定义配电柜、风机土黄变压器灰色消防设备、消防器材红色发电机、水泵及电机黄色暖器自定义空压机，压力容器自定义散热器自定义1.1 工厂基本颜色标准1.1.5 其他项目颜色名称标准色样隔栏、安全网、罩黄色货架自定义液压手推车黄色安全通道、扶手黄色VIP通道绿色手推车不锈钢色斑马线黄黑间隔色1.2 常用线条颜色宽度规格（油漆或胶带）适用项目基准规格（mm）基准颜色色例仓库/车间主通道线800黄色室内一般通道线480黄色车间/仓库区域线480黄色辅助通道线480黄色可移动物（工具车等）480黄色清扫工具类200黄色门开闭线80黄色所有生产使用设备、仪器及桌椅200黄色工具定位地面200黑色所有桌面物品定位线80根据标准1.2 常用线条颜色宽度规格（油漆或胶带）适用项目基准规格（mm）基准颜色色例合格品区域线地面200;桌面80绿色不合格区域线地面200;桌面80大红废弃物地面200;桌面80大红闲置物地面200;桌面80红白待处理品/待返工地面200;桌面80红白灭火器地面200;桌面80虎纹线消防栓地面200;桌面80虎纹线垃圾桶地面200;桌面80大黄危险区域地面200;桌面80虎纹线回风口地面200;桌面80大黄警告警示地面200;桌面80虎纹线配电柜地面200;桌面80虎纹线突出物地面200;桌面80虎纹线坑道周围地面200;桌面80虎纹线第二章空间地名的标准2.2工厂房间命名方法1.由主体和嵌条两部分组成。
