两只开关两地控制一盏灯的电路图

一灯单控；双控；三控；四控的实物接线图解加我进交流群工具教程资料今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。

简单来说就是火线接开关，开关另一端接灯，灯的另一端接零线。

双控灯：我们单独拿两个双控开关和一个照明灯来举例介绍。

1、控开关接线柱一般标有'L'，'L1'，'L2'。

当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

2、我们以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

3、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。

4、最后留出的火线与零线接上插头就完成了整个双控开关的接线。

5、为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。

三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。

大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。

零线去灯，火线进开关。

四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。

一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。

零线进插座的N，地线进接地。

开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。

开关的L1出去进灯上面。

这种接线方式就是一开五孔，开关控制灯，插座也有电。

一招教会您“门口开灯，床头关灯”的电路接线
“门口开灯，床头关灯”又称"一灯双控接法"，就是一个灯用两个开关都能控制灯的亮与灭。

常见的用处有，楼下开灯，上楼后楼上关灯；门口开灯，床头关灯；前门开灯，后门关灯等等，都是为了方便实现一个地方能开关灯，另一地方也能开关灯。

基本原理图如下

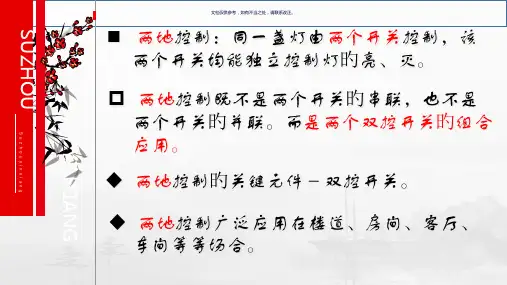

它的原理非常简单，只需比单控开关多一条线就可实现，主要由两个双控开关来组合实现。

都是二选一开关，因此任何时刻，拨动任一开关，灯不是亮就是灭。

当左边开关拨动是灯亮的时候，右边开关拨动必然是灯灭，反之亦然。

好了，明白了开关的接法，接下来就看实物接法图。

双控开关外观图如上
具体实物接法如上，非常简单明了。

明白了基本原理，以后家里灯有问题要排查，家居自装你都可以自如应对，再也不需要请别人了。

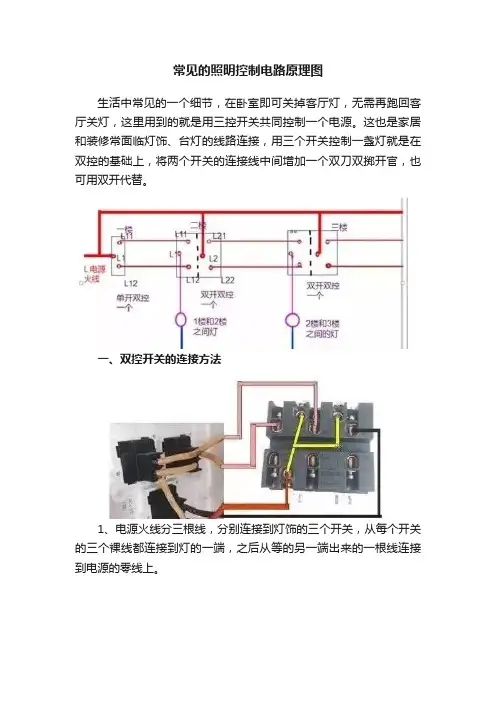

常见的照明控制电路原理图
生活中常见的一个细节，在卧室即可关掉客厅灯，无需再跑回客厅关灯，这里用到的就是用三控开关共同控制一个电源。

这也是家居和装修常面临灯饰、台灯的线路连接，用三个开关控制一盏灯就是在双控的基础上，将两个开关的连接线中间增加一个双刀双掷开官，也可用双开代替。

一、双控开关的连接方法
1、电源火线分三根线，分别连接到灯饰的三个开关，从每个开关的三个裸线都连接到灯的一端，之后从等的另一端出来的一根线连接到电源的零线上。

这种接线是单联3控，先了解三个开关单开，这种单开要三个连接柱，电源火线介入第一个开关的中间接住才行。

2、使用两个双联开关，将两个开关控制一盏灯的连接方法，之后将两开关之间的2根双联线断开，用一个双刀双接开关将它们全部链接起来，使能通过他的开和关，达到原来2根线回复导通或交叉后导通，之后就可以完成三个开关控制一盏灯链接电路了。

二、常见的照明控制原理图。

______________________________________________________________________________电工技能实训报告一、实训目的通过实训培养同学们的读图能力，使同学们全面掌握电工的基本知识、基本操作、线路与布线的合理布局与安装工艺，常用设备的使用、安装、检测、调试与维护，电路故障的分析与处理，同时使同学们通过电工基本操作技能训练，注意与生产劳动相结合，重视工艺规程，促进理论联系，为今后从事专业打下良好的基础。

二、实训要求1.本实训要求每人1组完成实训项目；2.严格遵守作息制度，不得迟到缺席，如确需临时到图书馆查找资料，报告指导老师；3.根据安装接线图连接好后，先自我检查，再经老师检查确认接线正确后，方可进行通电调试；若有故障则判断故障的可能原因及排除故障。

4.安全文明操作。

三、实训注意事项本实训系强电实训，接线前（包括改接线路）、实训后都必须断开实训线路的电源，特别是改接线路和拆线时必须遵守“先断电，后拆线”的原则。

电机在运转时，电压和转速均很高，切勿碰触导电和转动部分，以免发生人身和设备事故。

为了确保安全，学生应穿绝缘鞋进入实验室。

接线或改接线路必须经指导教师检查后方可进行实验。

第1页共5页______________________________________________________________________________ 课题一：用两只双联开关在两地控制一盏灯一、实验元件名称序号元件名称数量备注1 单相闸刀开关220V/10A 12 双联开关250V/6A 13 灯座（插口） 14 灯泡220/25W 15 软导线若干6 接线端子（XT）2（10档）7 接线板 1二、白炽灯的控制原理图如下图所示图一：白炽灯控制原理三、实验步骤1、按图纸的要求，正确使用工具和白炽灯安装电气元器件及布线。

2、经指导老师检查后，通电实验确定是否成功。

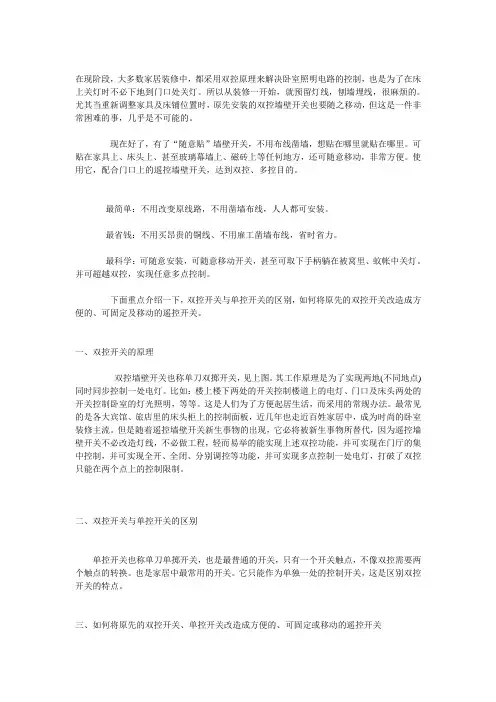

在现阶段，大多数家居装修中，都采用双控原理来解决卧室照明电路的控制，也是为了在床上关灯时不必下地到门口处关灯。

所以从装修一开始，就预留灯线，刨墙埋线，很麻烦的。

尤其当重新调整家具及床铺位置时，原先安装的双控墙壁开关也要随之移动，但这是一件非常困难的事，几乎是不可能的。

现在好了，有了“随意贴”墙壁开关，不用布线凿墙，想贴在哪里就贴在哪里。

可贴在家具上、床头上、甚至玻璃幕墙上、磁砖上等任何地方，还可随意移动，非常方便。

使用它，配合门口上的遥控墙壁开关，达到双控、多控目的。

最简单：不用改变原线路，不用凿墙布线，人人都可安装。

最省钱：不用买昂贵的铜线、不用雇工凿墙布线，省时省力。

最科学：可随意安装，可随意移动开关，甚至可取下手柄躺在被窝里、蚊帐中关灯。

并可超越双控，实现任意多点控制。

下面重点介绍一下，双控开关与单控开关的区别，如何将原先的双控开关改造成方便的、可固定及移动的遥控开关。

一、双控开关的原理双控墙壁开关也称单刀双掷开关，见上图。

其工作原理是为了实现两地(不同地点)同时同步控制一处电灯。

比如：楼上楼下两处的开关控制楼道上的电灯、门口及床头两处的开关控制卧室的灯光照明，等等。

这是人们为了方便起居生活，而采用的常规办法。

最常见的是各大宾馆、旅店里的床头柜上的控制面板，近几年也走近百姓家居中，成为时尚的卧室装修主流。

但是随着遥控墙壁开关新生事物的出现，它必将被新生事物所替代，因为遥控墙壁开关不必改造灯线，不必做工程，轻而易举的能实现上述双控功能，并可实现在门厅的集中控制，并可实现全开、全闭、分别调控等功能，并可实现多点控制一处电灯，打破了双控只能在两个点上的控制限制。

二、双控开关与单控开关的区别单控开关也称单刀单掷开关，也是最普通的开关，只有一个开关触点，不像双控需要两个触点的转换。

也是家居中最常用的开关。

它只能作为单独一处的控制开关，这是区别双控开关的特点。

三、如何将原先的双控开关、单控开关改造成方便的、可固定或移动的遥控开关1、单控开关的改造第一步：用我公司生产的专利产品：学习型遥控墙壁开关：JD-KXF系列或者JD-KXS 系列，直接代替原来的机械墙壁开关即可。

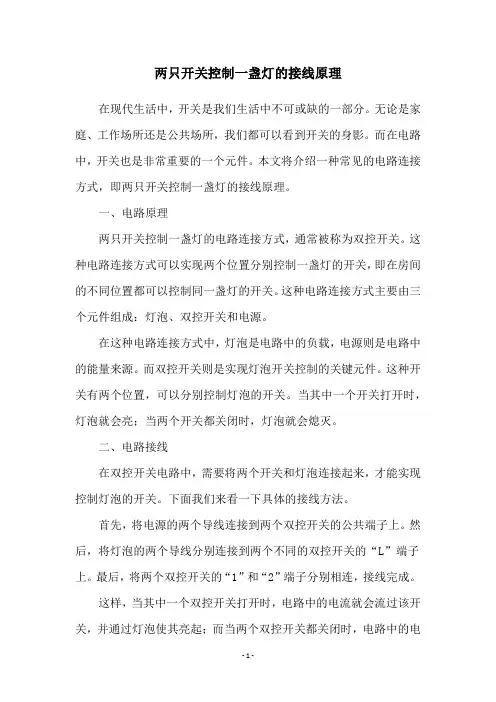

两只开关控制一盏灯的接线原理在现代生活中，开关是我们生活中不可或缺的一部分。

无论是家庭、工作场所还是公共场所，我们都可以看到开关的身影。

而在电路中，开关也是非常重要的一个元件。

本文将介绍一种常见的电路连接方式，即两只开关控制一盏灯的接线原理。

一、电路原理两只开关控制一盏灯的电路连接方式，通常被称为双控开关。

这种电路连接方式可以实现两个位置分别控制一盏灯的开关，即在房间的不同位置都可以控制同一盏灯的开关。

这种电路连接方式主要由三个元件组成：灯泡、双控开关和电源。

在这种电路连接方式中，灯泡是电路中的负载，电源则是电路中的能量来源。

而双控开关则是实现灯泡开关控制的关键元件。

这种开关有两个位置，可以分别控制灯泡的开关。

当其中一个开关打开时，灯泡就会亮；当两个开关都关闭时，灯泡就会熄灭。

二、电路接线在双控开关电路中，需要将两个开关和灯泡连接起来，才能实现控制灯泡的开关。

下面我们来看一下具体的接线方法。

首先，将电源的两个导线连接到两个双控开关的公共端子上。

然后，将灯泡的两个导线分别连接到两个不同的双控开关的“L”端子上。

最后，将两个双控开关的“1”和“2”端子分别相连，接线完成。

这样，当其中一个双控开关打开时，电路中的电流就会流过该开关，并通过灯泡使其亮起；而当两个双控开关都关闭时，电路中的电流就会被切断，灯泡也就熄灭了。

三、注意事项在实际使用中，我们需要注意以下几点：1. 电源的电压和灯泡的功率必须匹配，否则会导致电路故障或灯泡损坏。

2. 双控开关的安装位置应该合理，以便于使用。

3. 接线时，应该牢固可靠，避免出现松动或短路等问题。

4. 在更换灯泡或开关时，应该先切断电源，避免触电危险。

四、应用范围双控开关电路连接方式在现代家庭中应用广泛，主要用于卧室、客厅、厨房等需要灯光控制的地方。

这种电路连接方式不仅方便实用，而且节省了电线的使用，减少了能源浪费。

此外，双控开关电路连接方式也可以用于办公场所、商业场所等需要控制灯光的地方。

两地控制一盏灯电路图
为了使用方便，在很多地方都需要用到在两个地放控制一盏灯，比如在楼梯上使用的照明灯要求在楼上、楼下都能进行开关灯的控制。

其实这种两地控制很简单，它只是需要多用一根连线和一个开关，如下图所示。

两地控制一盏灯电路图
控制原理也很简单：两个开关你总要按下一个，此时就会接通电路，灯要么不亮、要么亮。

但是灯亮与不亮是很明显的，所以你肯定知道按下去是控制开灯还是关灯。

另外，由于此电路中灯灭时，开关S1仍然是带电状态，需要注意安全。

双联双控开关电路图双联双控开关电路图什么叫双联?一个面板上两个健，分别控制两个电源什么叫双控?双控的意思是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关闭客厅灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情。

所以双联双控就是指不同地方的两个面板上各两个健，共控制两个电源达到在不同地方可以控制同一设备(如,照明灯).开关插座的常用术语1. 多位开关：几个开关并列，各自控制各自的灯。

往往也称：双联、三联，或一开、四开等。

2. 双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。

3. 夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。

特别提醒:此类开关的缺点是:a.带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；b.荧光靠反射光，几年以后则会更暗。

4. 调光开关：可开关并可通过旋钮可以调节灯光强弱。

注意：不能与节能灯配合使用。

5. 10A：满足家庭内普通电器用电限额。

6. 16A：满足家庭内空调或其它大功率电器(热水器)，注意：你所使用的电器的插头规格。

7. 插座带开关：可以控制插座通断电；也可以单独作为开关使用。

多用于常用电器处，如微波炉、洗衣机、空调等，还有单独控制镜前灯等。

8. 边框、面板：组装式开关插座，可以调换颜色，拆装方便，风格自由。

9. 空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。

10. 暗盒：安装于墙体内，走线前都要预埋。

11. 146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。

注意：长型暗盒才能安装。

12. 多功能插座：可以兼容老式的及国外制式的圆脚插头、方脚插头等等。

13. 转换插座：中国制式的电器采用的是国标。

如果出国使用要经过插座转换有些还要电压转换。

14. 特殊开关：遥控开关、声光控开关、遥感开关等等。

照明线路的控制方式（一灯双控）（多灯双控）
照明线路的控制方式
1单灯单控方式
单灯单控式,就是一个单控开关控制一盏照明灯的线路,它是室内照明线路中最常用的一种控制线路,例如厨房、卫生间的照明控制线路,不需要多个控制开关,只需在门口处设置一个单控开关对照明灯进行控制即可,如图所示。

单灯单控控制方式
2多灯单控方式一
多灯单控式,就是一个单控开关控制多盏用明灯的亮灭,或者对多个房间的照明灯进行控制,这种控制线路多用于室内装饰射灯对多个房间的照明灯进行控制,这种控制线路多用于室内装饰射灯的地方,如图所示
多灯单控控制方式
3.单灯多控方式
单灯多控式，就是使用多个控制开关对一盏照明灯进行控制，所采用的控制开关多为双控或三控开关。

这种控制线路一般用于需要多个方位对一盏照明灯进行控制的地方,例如客厅、卧室等地,如图所示
单灯多控控制方式
提示
客厅的空间较大,需要在住户门口和卧室门口各设置一个开关对客厅内的照明灯进行控制,这样住户也可在卧室门口控制客厅的照明灯;而
卧室需要在门口和床头各设置一个开关,这样住户可在出入卧室或床上时对照明灯进行控制。

4多灯多控方式
多灯多控式,就是用一个多控开关,对多个照明灯进行控制该控制线路一般用于家庭的走廊、客厅或需要多控开关对多个照明灯进行控制的环境中,如图所示。

多灯多控控制方式。

电子电工实训报告为期一周的电子电工实训结束了，在这一周的时间里我们围绕以下三个课题认真地完成了任务。

课题一双联开关两地控制一、实习目的1.熟悉双联开关的结构与工作原理。

2.正确联接用两只双联开关在两地控制一盏灯的控制线路。

二、工作原理如图1所示，QS1安装在楼下，QS2安装在楼上。

上楼时QS1向下扳，则电路通，电灯亮。

到了楼上，再把QS2向上扳，则电路断，电灯灭。

下楼时，把QS2向下扳，电灯亮，到了底楼奖QS1向上扳，电灯灭。

三、实习器件及设备设备数量设备数量单相闸刀开关220/10A 1 灯泡220/25W 1双联开关250/6A 2 接线端子（XT）5档灯座（插口） 1 方木板（45×60）CM四、步骤1.电气原理图接线图如图（1）所示。

2.步骤（1）将双联开关，灯座，单相闸刀开关以及接线端子排XT5档等固定在方木板上。

按图（1）所示图上的编号，正确联接好，自我检查一遍。

（2）经过老师检查确认接线正确后，合上单相闸刀开关QS，接通电源，观察两只双联开关动作后，灯泡亮暗变化的情况。

五、回答问题1.简述用两只双联开关两地控制一盏灯的工作原理。

答：A、B两根线，分别接两地双联开关，双联开关打上或打下，公共端均分别连接A或B线，其中一只双联开关的公共端接火线，另一只双联开关的公共端接电灯的其中一条线（可称作电灯进线），灯的另一条线（可称作电灯出线）接零线。

2.如果不用双联开关是否可以实现两地控制一盏灯？答：可以，比如用两只单联开关可以在两地控制一盏灯，但必须是那个关的下次就要开那个才行。

没有双联开关那样方便。

课题二日光灯的安装一、实习目的1、熟悉日光灯的工作原理。

2、正确联接日光灯的线路。

二、工作原理日光灯由灯管（A）、启动器（S）与镇流器（L）等三个部件组成。

日光灯刚接通电源时，镇流器、灯丝与启动器可看作是串联在一起的。

这时220V交流电压几乎全部加在启动器的动静触片之间，引起氖泡内的氖气辉光放电。
