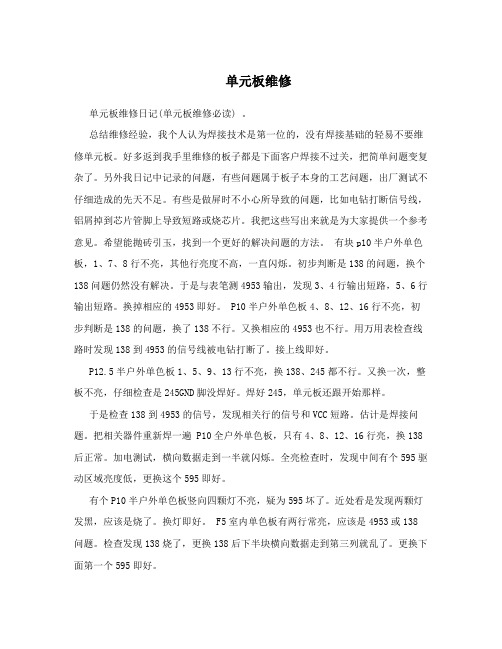

单元板故障的维修

单元板维修单元板维修日记(单元板维修必读) 。

总结维修经验，我个人认为焊接技术是第一位的，没有焊接基础的轻易不要维修单元板。

好多返到我手里维修的板子都是下面客户焊接不过关，把简单问题变复杂了。

另外我日记中记录的问题，有些问题属于板子本身的工艺问题，出厂测试不仔细造成的先天不足。

有些是做屏时不小心所导致的问题，比如电钻打断信号线，铝屑掉到芯片管脚上导致短路或烧芯片。

我把这些写出来就是为大家提供一个参考意见。

希望能抛砖引玉，找到一个更好的解决问题的方法。

有块p10半户外单色板，1、7、8行不亮，其他行亮度不高，一直闪烁。

初步判断是138的问题，换个138问题仍然没有解决。

于是与表笔测4953输出，发现3、4行输出短路，5、6行输出短路。

换掉相应的4953即好。

P10半户外单色板4、8、12、16行不亮，初步判断是138的问题，换了138不行。

又换相应的4953也不行。

用万用表检查线路时发现138到4953的信号线被电钻打断了。

接上线即好。

P12.5半户外单色板1、5、9、13行不亮，换138、245都不行。

又换一次，整板不亮，仔细检查是245GND脚没焊好。

焊好245，单元板还跟开始那样。

于是检查138到4953的信号，发现相关行的信号和VCC短路。

估计是焊接问题。

把相关器件重新焊一遍 P10全户外单色板，只有4、8、12、16行亮，换138后正常。

加电测试，横向数据走到一半就闪烁。

全亮检查时，发现中间有个595驱动区域亮度低，更换这个595即好。

有个P10半户外单色板竖向四颗灯不亮，疑为595坏了。

近处看是发现两颗灯发黑，应该是烧了。

换灯即好。

F5室内单色板有两行常亮，应该是4953或138问题。

检查发现138烧了，更换138后下半块横向数据走到第三列就乱了。

更换下面第一个595即好。

F5室内单色板上半块数据不正常。

左移时，模块第一行灯亮时，上半块整体闪烁。

下移时，上两行斜行。

换138、245、595均不见好，检查信号发现595第11、12短路。

LED显示屏单元板常见故障及其处理整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245 有无虚焊短路，245 上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D 信号输入口到245 之间是否有断线或虚焊、短路。

2、检测245 对应的A、B、C、D 输出端与138 之间是否断路或虚焊、短路。

3、检测A、B、C、D 各信号之间是否短路或某信号与地短路。

注：主要检测ABCD 行信号。

全亮时有一行或几行不亮1、检测138 到4953 之间的线路是否断路或虚焊、短路。

在行扫描时，两行或几行（一般是2 的倍数,有规律性的）同时点亮1、检测A、B、C、D 各信号之间是否短路。

2、检测4953 输出端是否与其它输出端短路。

全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。

2、更换模块或单灯。

全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。

有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。

2、检测该行是否与电源正极短路。

3、更换其驱动IC。

显示混乱，但输出到下一块板的信号正常1、检测245 对应的STB 锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线路。

显示混乱，输出不正常1、检测时钟CLK 锁存STB 信号是否短路。

2、检测245 的时钟CLK 是否有输入输出。

3、检测时钟信号是否短路到其它线路。

P10单元板故障与维修单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注：主要检测ABCD行信号。

C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。

2、检测4953输出端是否与其它输出端短路。

E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。

2、更换模块或单灯。

F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。

G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。

2、检测该行是否与电源正极短路。

3、更换其驱动IC。

H．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。

I．显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。

2、检测245的时钟CLK是否有输入输出。

3、检测时钟信号是否短路到其它线路。

注：主要检测时钟与锁存信号。

J．显示缺色1、检测245的该颜色的数据端是否有输入输出。

2、检测该颜色的数据信号是否短路到其它线路。

图解led单元板维修单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和O欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。

此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏此现象是信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：（有595芯片的两行模块为一、三区，有排针的为二、四区）此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号7此现象为B 信号和C 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的B 信号和C 信号此现象为C 信号和D 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的C 信号和D 信号。

∙∙ ∙ ∙∙∙・∙∙i ■■■ I ⅝L⅛ Bι∙∙*liι*⅛⅞-⅜≡ ■ ≡ ■■I ■ ⅞B∙ħI ∙ ∙*ħ !⅞h ■ -tl 1⅞ ⅜I w⅜B⅞a⅛⅞∣⅞i⅞⅛⅞■ * ∙ ⅞ ⅞ ⅞ ⅞ ■■ ⅛ ⅝∣ • ∙ ∙*s« ⅞BV∙ U >«•«H•••t•・-««• V F・■■■■■ « a■■■■■・■•■12一、三区138芯片是否虚焊和输入到138芯片A 信号 的线路有损坏，如果确认没有则是 138芯片已损坏。

LED显示屏整屏与单元板维修方法一、LED显示屏整屏维修方法：1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插拔电源线，重插电源头，确保插座和电源连接牢固。

2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。

3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以尝试重新安装驱动程序或更换控制卡。

4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。

5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇等是否正常工作，如果出现故障，可以更换散热器或维修风扇。

6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘和污渍，确保显示屏清洁。

二、LED显示屏单元板维修方法：1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插拔电源线，确保插座和电源连接牢固。

2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动或损坏，插拔信号线，确保插座和信号线连接牢固。

3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。

4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。

5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。

6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。

在进行维修时，需要注意以下几点：-使用专业的工具和仪器进行检修和维修，确保安全和效果。

-在操作之前，确保断开电源，避免电流冲击和短路。

-在操作时，小心轻放，避免过度施加压力，造成更大的损坏。

判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。

短路应为最高优先级。

1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。

2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。

3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。

该法必须在电路断电的情况下操作，避免损坏表。

4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。

一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。

该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。

单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245（总线驱动器，典型的TTL型三态缓冲门电路。

）有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注：主信号。

C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。

前言：LED显示屏用作广告招牌已经非常普遍，但多数LED显示屏工程商因缺乏维修技术只有将故障模组发回厂家维修，造成运输费用及用户的抱怨。

为此，编写了《LED显示屏单元板维修手册》，供大家参考。

第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。

电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。

一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。

数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。

在具体的应用中1表示为高电平，0表示为低电平。

数字电路的工作信号在时间上和数值上是不连续变化的。

数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。

这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。

分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。

数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。

它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。

在P10模组中使用的74HC 245就是一种八位移位寄存器，。

现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。

LED显示屏整屏与单元板维修方法LED显示屏是一种常见的大屏幕显示设备，广泛应用于室内外的广告、道路交通、体育赛事等场所。

由于LED显示屏长时间开机使用，或者受到外部环境的影响，可能会出现一些故障，比如整屏花屏、单元板故障等问题。

在这种情况下，我们需要及时进行维修，以保证LED显示屏的正常使用。

接下来，我将介绍LED显示屏整屏和单元板的常见维修方法。

一、LED显示屏整屏维修方法：1.整屏花屏：当LED显示屏整屏出现花屏情况时，首先需要检查信号线是否连接正常，确认信号源的输出是否正常。

如果信号源和连接线正常，那么问题可能出现在控制卡或者接口板上。

此时，需要检查控制卡和接口板的连接是否松动，是否有损坏的情况。

如果发现有问题，可以更换控制卡或者接口板来解决花屏问题。

2.整屏无法显示：LED显示屏整屏无法显示的原因可能是控制卡或者LED模块故障。

首先需要检查控制卡的指示灯是否正常亮起，确认控制卡是否正常工作。

如果控制卡正常，那么可以通过检查LED模块的连接线是否松动或者受损来确定问题所在。

如果LED模块出现故障，可以单独更换故障的LED模块来解决整屏无法显示的问题。

3.整屏闪烁：LED显示屏整屏闪烁可能是由于电源供应不稳定或者接触不良引起的。

此时，可以检查电源线是否连接正常，电源是否稳定输出。

另外，还可以检查显示屏的接地是否良好，是否有接触不良的情况。

如果发现问题，可以更换稳定的电源供应或者重新连接接地线来解决整屏闪烁问题。

二、LED显示屏单元板维修方法：1.单元板无法显示：LED显示屏单元板无法显示的原因可能是LED模块、电源或者控制芯片故障。

首先需要检查LED模块的连接线是否松动或者受损，确保LED模块正常工作。

如果LED模块正常，可以检查电源供应是否稳定，检查控制芯片的连接是否良好。

如果发现故障，可以更换故障的部件来解决单元板无法显示的问题。

2.单元板花屏：当LED显示屏单元板出现花屏情况时，可能是由于控制芯片或者接口板故障引起的。
