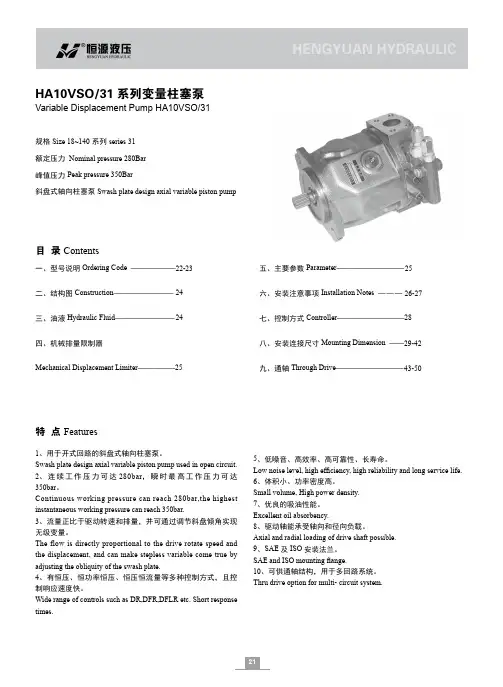

规格Size 18~140系列series 31额定压力 Nominal pressure 280Bar峰值压力Peak pressure 350Bar斜盘式轴向柱塞泵Swash plate design axial variable piston pump一、型号说明Ordering Code ——————二、结构图Construction————————三、油液Hydraulic Fluid————————四、机械排量限制器Mechanical Displacement Limiter————— 五、主要参数Parameter—————————六、安装注意事项Installation Notes ———七、控制方式Controller—————————八、安装连接尺寸Mounting Dimension ——九、通轴Through Drive—————————目 录 Contents 特 点 F eatures1、用于开式回路的斜盘式轴向柱塞泵。

Swash plate design axial variable piston pump used in open circuit.2、连续工作压力可达280bar，瞬时最高工作压力可达350bar。

Continuous working pressure can reach 280bar,the highest instantaneous working pressure can reach 350bar.3、流量正比于驱动转速和排量，并可通过调节斜盘倾角实现无级变量。

The flow is directly proportional to the drive rotate speed and the displacement, and can make stepless variable come true by adjusting the obliquity of the swash plate.4、有恒压、恒功率恒压、恒压恒流量等多种控制方式，且控制响应速度快。

柱塞泵工作原理ppt课件

柱塞泵工作原理ppt课件

;
8
• 6 、故障现象：机组无法启动 • ·熔断丝坏； • ·温度开关坏； • ·检查主电机或者主机是否有卡死的现象，以及电机是否反转； • ·主电机热继电器动作，需复位； • ·风扇电机热继电器动作，需复位； • ·变压器坏； • ·故障未消除（PLC 控制机组）； • ·PLC 控制器故障。
;
柱塞泵工作原理
柱塞泵是往复泵的一种，属于体积泵，其柱塞ቤተ መጻሕፍቲ ባይዱ泵轴的偏心转
动驱动，往复运动，其吸入和排出阀都是单向阀。当柱塞外拉
时，工作室内压力降低，出口阀关闭，低于进口压力时，进口
阀打开，液体进入；柱塞内推时，工作室压力升高，进口阀关
闭，高于出口压力时，出口阀打开，液体排出。 带滑靴结构
的轴向柱塞泵是目前使用最广泛的轴向柱塞泵，安放在缸体中
;
4
• 2 、故障现象：机组油耗大或压缩空气含油量大 • ·润滑油量太多，正确的位置应在机组加载时观察，此时油位应不高于一半； • ·回油管堵塞； • ·回油管的安装（与油分离芯底部的距离）不符合要求； • ·机组运行时排气压力太低； • ·油分离芯破裂； • ·分离筒体内部隔板损坏； • ·机组有漏油现象； • ·润滑油变质或超期使用
• • 3) 逐一排查电磁阀所在的分电路。
• • 压缩机不能启动:
• • 1) 检查有无控制电压，若没有，则要检查熔丝等是否完好；
• • 2) 检查控制继电器及时间继电器运行是否正常。
;
17
• 压缩机运转正常，停机后启动困难: • • 1) 使用的润滑油牌号不对，应清洁后彻底换油； • • 2) 油质粘、结焦，应清洁后彻底换油； • • 3) 轴封严重漏气，拆下更换； • • 4) 卸荷阀瓣原始位置变动，重新调整位置

变量泵图解课件

变量泵图解课件
产品结构配置
1 /83
Steve Skinner, Eaton Hydraulics, Havant, UK
Translate: Peng Liu, Eaton Hydraulics, EVHS
Copyright Eaton Limited 2003
柱塞泵
2 /83
介绍 产品
缸体和柱塞
3 /83
350 5000
38 /83
P
n > 1800
nMAX = 1800 r/min*
泵的最大正常的驱动速度为1800 r/min ，尽管开环360 cm3/rev 被限制在1500 r/min，尽管开环 750 cm3/rev 被 限 制 在 1200 r/min.
在某些应用中，可能超过规定的 最大驱动速度。 但这些应用必须 经过 Hydrokraft 工程部门审核
TVW闭环泵
32 /83
TVW
The control piston on the closed-loop transmission pump (TVW) is able to move the swash plate a variable amount either side of the neutral position thus controlling both the speed and direction of the hydraulic motor from the pump alone.
，
PVX PUMP
The pump pistons are hollow (to reduce weight) and lubrication holes feed pressurised fluid to the bearing surface between the slipper and swash plate.

液压泵柱塞泵PPT课件

液压泵柱塞泵PPT课件
这种变量机构结构简单,但操纵不轻便,且不能在工 作过程中变量。
第12页/共29页
(2)手动伺服变量机构
泵输出的压力油由单向阀a进入腔d，液压力作用在 活塞4的下端。当与阀芯1相连结的拉杆不动时 (图示状态)，活塞4上腔g处于封闭状态，活塞不 动。当拉杆下移时，推动阀芯1下移，d腔油经通 道e进入上腔g。由于变量活塞上端的有效面积大 于下端，向下的液压力大于向上的，变量活塞4 也随之向下移动，直到将通道e的油口封闭。变 量活塞下移，带动斜盘3摆动，斜盘倾斜角增加， 泵的输出流入随之增加；
特点：
➢构成密封容积的零件为圆柱形的柱塞和缸孔，加工方便， 可得到较高的配合精度，密封性能好，在高压工作仍有较 高的容积效率和总效率；
➢只需要改变柱塞的工作行程就能改变流量-易实现变量；
➢柱塞泵中的主要零件均受压应力作用，材料强度性能可 得到充分利用，压力高，结构紧凑。
➢应用于高压、大流量、大功率的系统和流量需要调节场 合，如刨床、液压机、工程机械、矿山冶金机械等。
第17页/共29页
第18页/共29页
3.4.3 径向柱塞泵
第19页/共29页
第20页/共29页
3.4.3 径向柱塞泵 转子2的中心与定子1的中心之间有一个偏心量e。在固定不动的配流轴3
上，相对于柱塞孔的部位有相互隔开的上下两个配流窗口，该配流窗口又分 别通过所在部位的二个轴向孔与泵的吸、排油口连通。
活塞2自身停止运动。
➢同理，当手柄使伺服阀芯3向上移动时，
变量活塞向上移动。
a 1
4
p
5
第14页/共29页
图 2.20 手动伺服变量机构图
3.4.2 斜轴式轴向柱塞泵
传动轴5的轴线相对于缸体3有倾角g ，柱塞2与传动轴圆盘之间用相互铰接的 连杆4相连。轴5旋转时，连杆4就带动柱塞2连同缸体3一起绕缸体轴线旋转，柱塞2 同时也在缸体的柱塞孔内做往复运动，使密封腔容积不断发生增大和缩小的变化， 通过配流盘1上的窗口 6 和 7 实现吸油和压油。

柱塞泵的维修之 柱塞的深度解析(共53张PPT)

柱塞泵的维修之 柱塞的深度解析(共53张PPT)
2022/8/26
柱塞的故障特性分类
1，污染造成摩擦副的故障 如果缸体孔作为包容件，线膨胀系数大于柱塞的膨胀系数，那么运转时摩擦副的间隙会增大。
1，柱塞体的轴向直线运动
2，润滑不良造成摩擦副的故障 柱塞分类 小孔柱塞体优缺点
3，柱塞体的热膨胀量就比较小，柱塞外径与缸体的配合间隙的变化受温度的影响就比较小。 柱塞的故障特征1 污染
。
柱塞故障特征 间隙
间隙超差的修理方法，一般多是采取更换柱塞、缸体其中之一 或二者都更换的方法。这确实是一种迅速而有效的修理方式， 但经济性不好，价格昂贵
如果缸体孔磨损比较均匀，可以对孔进行精铰或研磨以扩大孔径， 保持在形状、位置的公差范围内，然后安装间隙公差标准选取， 换上圆柱外径相应加大的柱塞，这样，使用起来与新换零件的效 果根本一样。
柱塞的功能
柱塞的分类
柱塞故障特性
柱塞与孔的精配
柱塞的功能
柱塞是柱塞泵的
命名元件，柱塞泵 之所以被称为柱塞
泵就是因为柱塞是 成压元件
柱塞作为一个组
俺叫

合件，包含了滑
柱塞
靴和柱塞体，
柱塞的工作原理
2022/8/26
我有 角度
我们
吸油
柱塞
2022/8/26
我在 下坡
斜轴式
2022/8/26
我们 吸油
缺点： 1，内壁比较厚，重量比较大。
2，高速回转的离心力就大，在额定的转动惯量下，使用这种柱 塞的回转半径不宜设计得过大，
3，柱塞体的热膨胀量就比较大，柱塞外径与缸体的配合间隙的 变化受温度的影响就比较大。
优点：
由于柱塞体的管壁比较厚，强度和刚性均好，适用于规格较大 的或耐压等级较高的柱塞泵。

《柱塞泵动画》课件

《柱塞泵动画》课件

04
柱塞泵动画的优缺点与展 望
柱塞泵动画的优点
直观易懂
通过动画形式，能够直观地展示 柱塞泵的工作原理和结构特点，
使学习者更容易理解。
动态展示
动画可以模拟柱塞泵的动态运行过 程，展现其工作流程和细节，有助 于深入了解其工作原理。
无实物操作限制
通过动画，可以在不依赖实物的情 况下进行演示和学习，方便远程教 育和自主学习。
字幕制作
动画优化
对动画进行细质量。
根据需要，为动画添加字幕，包括对 话翻译、重点提示等。
03
柱塞泵动画展示
柱塞泵工作原理动画
总结词：详细展示
详细描述：通过动画形式，详细展示柱塞泵的工作原理，包括柱塞的往复运动、泵腔内压力的变化以 及泵的吸排油过程等。
02
柱塞泵动画制作流程
前期准备
01
02
03
需求分析
明确动画的目的、受众和 传递的信息，确保动画内 容与柱塞泵相关。
资料收集
收集关于柱塞泵的结构、 工作原理、应用等方面的 资料，为动画制作提供依 据。
脚本编写
根据需求和收集的资料， 编写动画的脚本，包括场 景描述、人物动作、对话 等内容。
动画制作
柱塞泵的种类与特点
种类
按柱塞排列方式可分为单柱塞和 多柱塞；按传动轴形式可分为直 联和带联。
特点
结构紧凑、流量调节方便、运转 平稳、压力脉动小、自吸能力强 等。
柱塞泵的应用领域
工业领域
广泛应用于石油、化工、制药、食品、环保等行 业。
农业领域
用于灌溉、喷洒农药等。
科研领域
用于实验室、科研机构等进行流体输送和计量。
角色设计
根据脚本要求，设计动画 中的角色，包括人物、设 备等，使其形象生动、符 合实际。

柱塞泵结构、原理及操作培训44页PPT

柱塞泵结构、原理及操作培训44页PPT
柱塞泵结构、原理及操作培训
•
