高压柱塞泵讲义

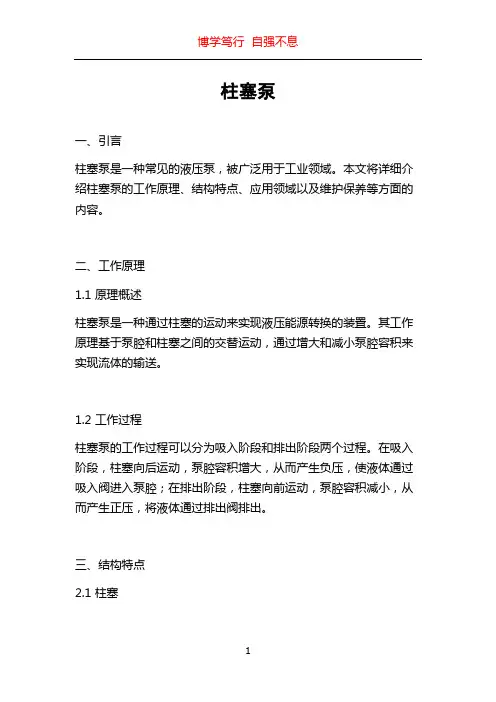

柱塞泵一、引言柱塞泵是一种常见的液压泵，被广泛用于工业领域。

本文将详细介绍柱塞泵的工作原理、结构特点、应用领域以及维护保养等方面的内容。

二、工作原理1.1 原理概述柱塞泵是一种通过柱塞的运动来实现液压能源转换的装置。

其工作原理基于泵腔和柱塞之间的交替运动，通过增大和减小泵腔容积来实现流体的输送。

1.2 工作过程柱塞泵的工作过程可以分为吸入阶段和排出阶段两个过程。

在吸入阶段，柱塞向后运动，泵腔容积增大，从而产生负压，使液体通过吸入阀进入泵腔；在排出阶段，柱塞向前运动，泵腔容积减小，从而产生正压，将液体通过排出阀排出。

三、结构特点2.1 柱塞柱塞是柱塞泵的核心部件，其材质一般为优质的工具钢或合金钢，具有高硬度和耐磨性。

柱塞通常由多个环形密封圈密封，以防止泄漏。

2.2 泵腔泵腔是柱塞泵的主体部件，通常采用优质的铸铁或铝合金材料制成。

泵腔内有相应数量的柱塞工作，通过泵腔的交替变大和变小实现流体的压力变化。

2.3 驱动装置柱塞泵的驱动装置一般采用液压或电动机驱动。

液压驱动的柱塞泵具有自动控制、调节性能好的特点，而电动驱动的柱塞泵则适用于小功率、小流量的工作场合。

四、应用领域3.1 工业领域柱塞泵在工业领域的应用非常广泛。

例如，用于工业机械设备的液压系统、汽车、起重设备等领域都需要柱塞泵来提供液压能源。

3.2 农业领域柱塞泵在农业领域也有着重要的应用。

例如，用于农业机械设备中的液压转向系统、液压提升系统等，提高了农业机械的工作效率和生产能力。

3.3 其他领域除了工业和农业领域外，柱塞泵还在船舶、航空、建筑等领域有广泛的应用。

例如，用于船舶的液压推进系统、航空器的液压操纵系统等。

五、维护保养柱塞泵的维护保养对于延长其使用寿命和提高工作效率非常重要。

以下是几点常见的维护保养要点：4.1 定期更换液压油柱塞泵工作时需要注入液压油，并定期更换液压油以保持油质的良好状态，防止污染或变质的油液对泵的损坏。

4.2 检查和更换密封圈柱塞泵的密封圈是防止泄漏的重要组成部分，定期检查并及时更换磨损或老化的密封圈，以保证泵的密封性能。

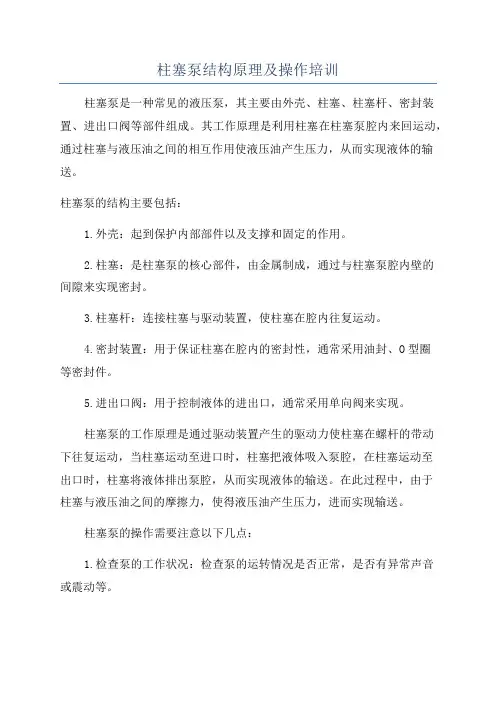

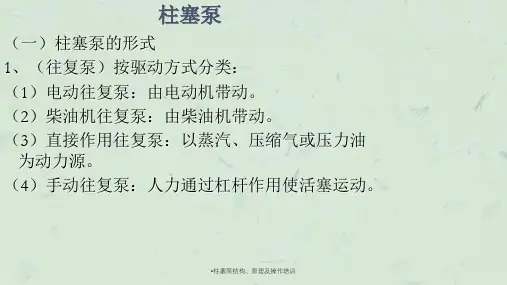

柱塞泵结构原理及操作培训柱塞泵是一种常见的液压泵，其主要由外壳、柱塞、柱塞杆、密封装置、进出口阀等部件组成。

其工作原理是利用柱塞在柱塞泵腔内来回运动，通过柱塞与液压油之间的相互作用使液压油产生压力，从而实现液体的输送。

柱塞泵的结构主要包括：1.外壳：起到保护内部部件以及支撑和固定的作用。

2.柱塞：是柱塞泵的核心部件，由金属制成，通过与柱塞泵腔内壁的间隙来实现密封。

3.柱塞杆：连接柱塞与驱动装置，使柱塞在腔内往复运动。

4.密封装置：用于保证柱塞在腔内的密封性，通常采用油封、O型圈等密封件。

5.进出口阀：用于控制液体的进出口，通常采用单向阀来实现。

柱塞泵的工作原理是通过驱动装置产生的驱动力使柱塞在螺杆的带动下往复运动，当柱塞运动至进口时，柱塞把液体吸入泵腔，在柱塞运动至出口时，柱塞将液体排出泵腔，从而实现液体的输送。

在此过程中，由于柱塞与液压油之间的摩擦力，使得液压油产生压力，进而实现输送。

柱塞泵的操作需要注意以下几点：1.检查泵的工作状况：检查泵的运转情况是否正常，是否有异常声音或震动等。

2.检查进出口管道：检查进出口管道是否通畅，是否有堵塞，确保液体能够顺利进出泵腔。

3.加注液体：在操作之前，需要确保柱塞泵有足够的液体供给，同时需要注意液体的种类和性能是否符合要求。

4.开启泵：打开泵的电源开关，使其开始工作，此时柱塞将开始往复运动。

5.调节压力：根据需要，通过调节柱塞泵的调压阀来控制泵的输出压力，以满足实际工作需求。

6.观察工作状态：在柱塞泵工作的过程中，需要时刻观察泵的工作状态，如有异常情况及时处理。

总结起来，柱塞泵是一种液压泵，其结构包括外壳、柱塞、柱塞杆等部件，利用柱塞在泵腔内往复运动来实现液体的输送。

在操作时需要注意泵的工作状况、进出口管道、液体的加注、开启泵、压力的调节以及观察工作状态等。

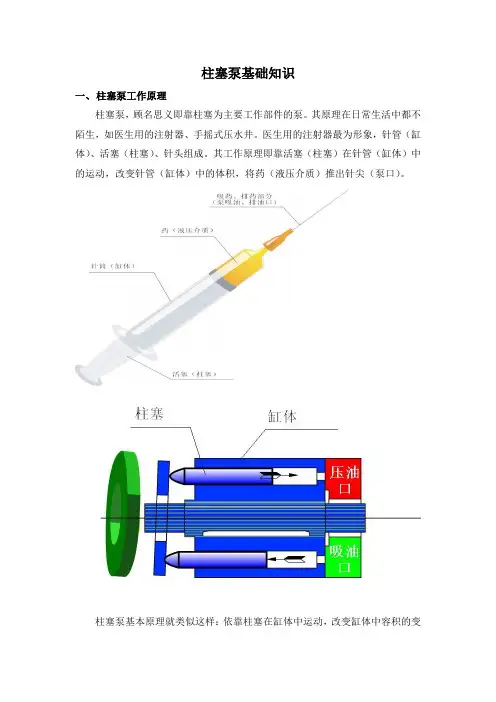

柱塞泵基础知识一、柱塞泵工作原理柱塞泵，顾名思义即靠柱塞为主要工作部件的泵。

其原理在日常生活中都不陌生，如医生用的注射器、手摇式压水井。

医生用的注射器最为形象，针管（缸体）、活塞（柱塞）、针头组成。

其工作原理即靠活塞（柱塞）在针管（缸体）中的运动，改变针管（缸体）中的体积，将药（液压介质）推出针尖（泵口）。

柱塞泵基本原理就类似这样：依靠柱塞在缸体中运动，改变缸体中容积的变化，将液压介质推出缸体。

柱塞泵就是在原理上增加了几部分：第一、自动吸油和排油部分（配流部分）；第二、为了提高性能（增加效率、减少脉动、降低噪音），增加了柱塞的数量，以及增加和改进其他结构；第三、为了对流量的可控，增加了各种的控制方式。

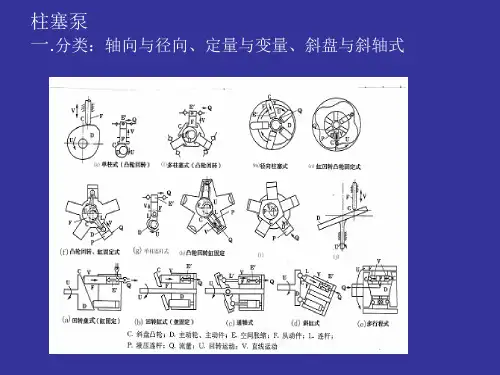

二、柱塞泵分类一般情况柱塞泵可以根据以下几种分类依据来分类。

柱塞泵在配流方式上可以分为两种：阀配式和配流盘式阀配式柱塞泵（上图为三缸柱塞泵）根据柱塞与轴的关系分为：径向柱塞泵和轴向柱塞泵（一般为配流盘式），轴向柱塞泵又分为斜轴和直轴式。

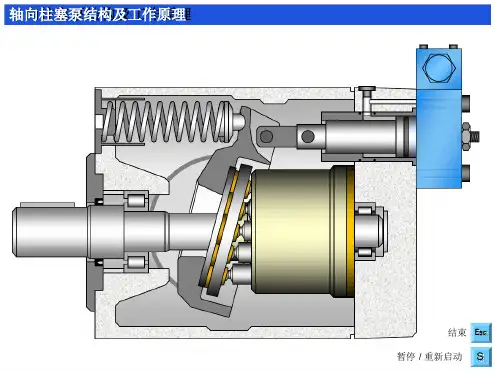

径向柱塞泵直轴式轴向柱塞泵斜轴式轴向柱塞泵根据控制方式可分为：定量、变量（手动变量、压力控制、流量控制、电液比例控制等）三、直轴式柱塞泵工作原理这里重点介绍直轴式（斜盘式轴向柱塞泵）。

直轴式柱塞泵工作原理：柱塞泵是依靠柱塞在缸体内作往复运动的，使得密封油腔容积变化而实现吸油和压油。

柱塞和配油盘形成若干个密封工作油腔，斜盘倾角(斜盘工作表面与垂直于轴线方向的夹角)为。

油缸体内均布着几个柱塞孔，柱塞在柱塞孔里滑动。

当传动轴带着缸体和柱塞一起旋转时(图示逆时针)，柱塞在缸体内作往复运动，在自下而上回转的半周内，柱塞逐渐向外伸出，使缸体内密封油腔容积增加，形成局部真空，于是油液就通过配油盘的吸油窗口a进入缸体中。

在自上而下的半周内，柱塞被斜盘推着逐渐向里缩回，使密封油腔容积减小，将液体从配油窗口b排出去。

这样，缸体每转动一周，完成一次吸油和一次压油。

四、轴向柱塞泵优点●结构紧凑，●单位功率体积小，●压力高，●变量机构布置方便，●寿命长五、常规产品国内产品：CY14系列力士乐产品：A4V, A7V ,A8V ,A10V，A11V等伊顿、丹佛斯、阿托斯等均有其产品该产品是力士乐A10VSO系列产品的国产化主要参数如下：额定压力Mpa 28排量ml/R 18 28 45 71 100 140 额定转速rpm 3300 3000 2600 2200 2000 1800 额定流量L/min 59.4 84 117 156 200 252控制方式直接驱动、压力控制、远程压力控制、压力/流量控制、压力/流量/功率控制、流量电控、压力/流量电控、电液压力控制其他能组合串泵六、柱塞泵的主要市场◆工程机械（重要市场）◆塑料机械（重要市场）✧农业机械✧冶金矿山设备✧机床✧石油化工设备其他设备。

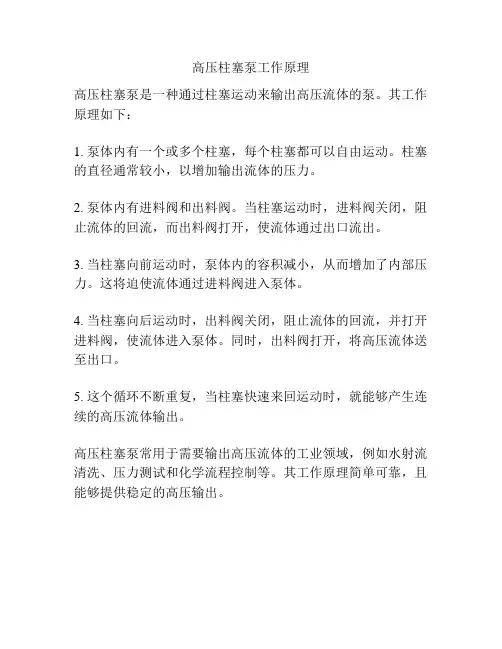

高压柱塞泵工作原理
高压柱塞泵是一种通过柱塞运动来输出高压流体的泵。

其工作原理如下：
1. 泵体内有一个或多个柱塞，每个柱塞都可以自由运动。

柱塞的直径通常较小，以增加输出流体的压力。

2. 泵体内有进料阀和出料阀。

当柱塞运动时，进料阀关闭，阻止流体的回流，而出料阀打开，使流体通过出口流出。

3. 当柱塞向前运动时，泵体内的容积减小，从而增加了内部压力。

这将迫使流体通过进料阀进入泵体。

4. 当柱塞向后运动时，出料阀关闭，阻止流体的回流，并打开进料阀，使流体进入泵体。

同时，出料阀打开，将高压流体送至出口。

5. 这个循环不断重复，当柱塞快速来回运动时，就能够产生连续的高压流体输出。

高压柱塞泵常用于需要输出高压流体的工业领域，例如水射流清洗、压力测试和化学流程控制等。

其工作原理简单可靠，且能够提供稳定的高压输出。

关于柱塞泵的学习一、柱塞泵的泵油原理柱塞泵的泵油机构包括两套精密偶件：柱塞+柱塞套构成柱塞偶件、出油阀和出油阀座构成出油阀偶件。

柱塞和塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm。

柱塞头部圆柱面上切有斜槽，并通过径向孔、轴向孔与顶部相通，其目的是改变循环供油量；柱塞套上制有进、回油孔，均与泵上体内低压油腔相通，柱塞套装入泵上体后，应用定位螺钉定位。

柱塞头部斜槽的位置不同，改变供油量的方法也不同。

出油阀和出油阀座也是一对精密偶件，配对研磨后不能互换，其配合间隙为0.01mm。

出油阀是一个单向阀，在弹簧压力作用下，阀上部圆锥面与阀座严密配合，其作用是在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。

出油阀的下部呈十字断面，既能导向，又能通过油。

出油阀的锥面下有一个小的圆柱面，称为减压环带，其作用是在供油终了时，使高压油管内的油压迅速下降，避免喷孔处产生滴油现象。

当环带落入阀座内时则使上方容积很快增大，压力迅速减小，停喷迅速。

工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下三个阶段。

1)进油过程当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间（称为泵油室）产生真空度，当柱塞上端面把柱塞套上的进油孔打开后，充满在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束。

2)供油过程当凸轮轴转到凸轮的凸起部分顶起滚轮体时，柱塞弹簧被压缩，柱塞向上运动，燃油受压，一部分燃油经油孔流回喷油泵上体油腔。

当柱塞顶面遮住套筒上进油孔的上缘时，由于柱塞和套筒的配合间隙很小（0.0015-0.0025mm）使柱塞顶部的泵油室成为一个密封油腔，柱塞继续上升，泵油室内的油压迅速升高，泵油压力>出油阀弹簧力+高压油管剩余压力时，推开出油阀，高压油经出油阀进入高压油管，通过喷油器喷入高压油管。
