柱塞泵工作原理动画演示

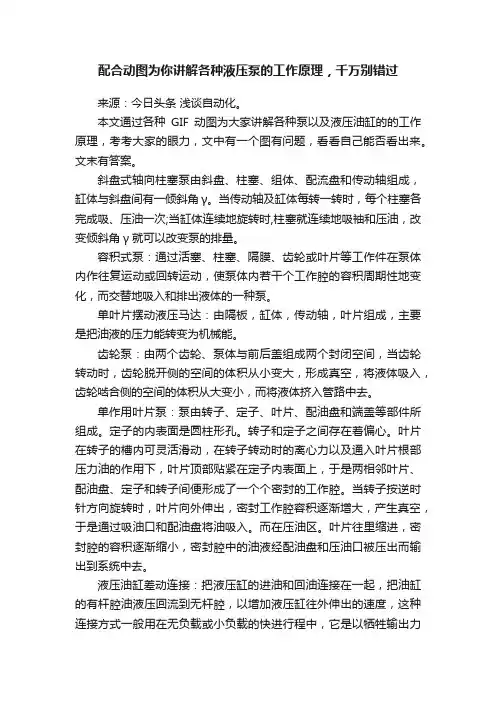

配合动图为你讲解各种液压泵的工作原理，千万别错过来源：今日头条浅谈自动化。

本文通过各种GIF动图为大家讲解各种泵以及液压油缸的的工作原理，考考大家的眼力，文中有一个图有问题，看看自己能否看出来。

文末有答案。

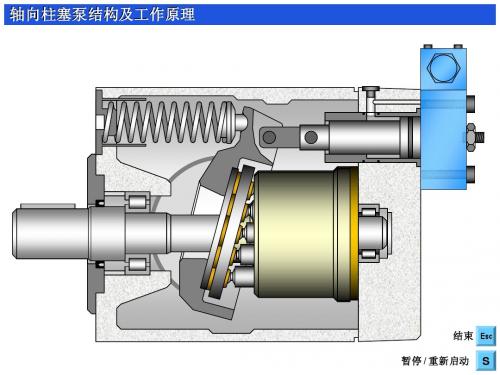

斜盘式轴向柱塞泵由斜盘、柱塞、组体、配流盘和传动轴组成，缸体与斜盘间有一倾斜角γ。

当传动轴及缸体每转一转时，每个柱塞各完成吸、压油一次;当缸体连续地旋转时,柱塞就连续地吸袖和压油，改变倾斜角γ就可以改变泵的排量。

容积式泵：通过活塞、柱塞、隔膜、齿轮或叶片等工作件在泵体内作往复运动或回转运动，使泵体内若干个工作腔的容积周期性地变化，而交替地吸入和排出液体的一种泵。

单叶片摆动液压马达：由隔板，缸体，传动轴，叶片组成，主要是把油液的压力能转变为机械能。

齿轮泵：由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。

单作用叶片泵：泵由转子、定子、叶片、配油盘和端盖等部件所组成。

定子的内表面是圆柱形孔。

转子和定子之间存在着偏心。

叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。

当转子按逆时针方向旋转时，叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口和配油盘将油吸入。

而在压油区。

叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘和压油口被压出而输出到系统中去。

液压油缸差动连接：把液压缸的进油和回油连接在一起，把油缸的有杆腔油液压回流到无杆腔，以增加液压缸往外伸出的速度，这种连接方式一般用在无负载或小负载的快进行程中，它是以牺牲输出力为代价而提高运动速度的。

差动连接是在不增加液压泵流量的前提下实现快速运动的有效方法。

伸缩式液压缸：由两个或多个活塞式液压缸套装而成的，前一级活塞缸的活塞杆是后一级活塞缸的缸筒。

轴向柱塞泵工作原理之巴公井开创作轴向柱塞泵中的柱塞是轴向排列的.当缸体轴线和传动轴轴线重合时,称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上,而成一个夹角γ时,称为斜轴式轴向柱塞泵.轴向柱塞泵具有结构紧凑,工作压力高,容易实现变量等优点.图3.28a(动画)和图3.28b(动画)分别为斜盘式和斜轴式轴向柱塞泵的工作原理图.工作原理斜盘式轴向柱塞泵由传动轴1带动缸体4旋转,斜盘2和配油盘5是固定不动的.柱塞3均布于缸体4内, 柱塞的头部靠机械装置或在高压油作用下紧压在斜盘上.斜盘法线和缸体轴线的夹角为γ.当传动轴按图示方向旋转时,柱塞一方面随缸体转动,另一方面,在缸体内作往复运动.显然,柱塞相对缸体左移时工作容腔是压油状态,油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态,油液从配油盘的压油口b压出.缸体每转一周,每个柱塞完成吸、压油一次. 如果可以改变斜角γ的年夜小和方向,就能改变泵的排量和吸、压油的方向,此时即为双向变量轴向柱塞泵.在图3.28b(动画）中,当传动轴1在电念头的带动下转动时,连杆2推动柱塞4在缸体3中作往复运动,同时连杆的正面带动活塞连同缸体一同旋转.配油盘5是固定不动的.如果斜角度γ的年夜小和方向可以调节,就意味着可以改变泵的排量和吸、压油方向,此时的泵为双向变量轴向柱塞泵.轴向柱塞泵的排量和流量设柱塞直径为d,柱塞数为Z,柱塞中心分布圆直径为D, 斜盘倾角为γ,则柱塞行程泵的排量和流量分别为式中,n一泵的转速；ηpv一泵的容积效率.轴向柱塞泵的输出流量是脉动的.理论分析和实验研究标明, 当柱塞个数多且为奇数时流量脉动较小.从结构和工艺考虑,柱塞个数多采纳7或9.表3.3 流量脉动率与柱塞数Z的关系Z56789101112δq(%) 14轴向柱塞泵结构图3.30 滑靴的静压支承原理图1.柱塞2.滑靴3.斜盘（1）斜盘式轴向柱塞泵图3.29 是一种轴向柱塞泵的结构简图.传动轴8通过花键带动缸体6旋转.柱塞5(七个)均匀装置在缸体上. 柱塞的头部装有滑靴4,滑靴与柱塞是球铰连接,可以任意转动.由弹簧通过钢球和压板3将滑靴压靠在斜盘2上.这样,当缸体转动时,柱塞就可以在缸体中往复运动,完成吸油和压油过程.配油盘7与泵的吸油口和压油口相通,固定在泵体上.另外,在滑靴与斜盘相接触的部份有一个油室,压力油通过柱塞中间的小孔进入油室,在滑靴与斜盘之间形成一个油膜,起着静压支承作用,从而减少了磨损. 滑靴的静压支承原理如图3.30(动画）所示.这种泵的变量机构是手动的.转入手把1,通过丝杠螺母副可以改变斜盘的倾角,从而改变泵的输出流量.图3.31 A2F型斜轴式轴向柱塞泵1.主轴 2.轴承组 3.连杆柱塞副 4.缸体 5.泵体 6.球面配油盘 7.后盖 8.蝶形弹簧9.中心轴（2）斜轴式轴向柱塞泵图3.31 是一种斜轴式轴向柱塞泵的结构简图.这是一个定量泵.它由主轴l、轴承组2、连杆柱塞副3、缸体4、泵体5、球面配油盘6和后盖7等组成.由于缸相对主轴有一个倾角,故称斜轴泵.连杆3和中心轴9的两端都是球铰结构.中心轴支承着缸体.套在中心轴上的蝶形弹簧8将缸体压在配油盘上,保证了缸体在旋转时具有良好的密封性和自位性.当主轴旋转时,连杆与柱塞内壁接触,通过柱塞带动缸体旋转,同时连杆带动柱塞在缸体柱塞孔内作往复运动,使柱塞底部的密封容积发生周期性的变动,通过配油盘的吸、压窗口完成吸油和压油过程.这种泵的流量计算公式与斜盘式轴向柱塞泵的形式相同,只不外要用缸体轴线与主轴之间夹角取代斜盘倾角.时间：二O二一年七月二十九日。

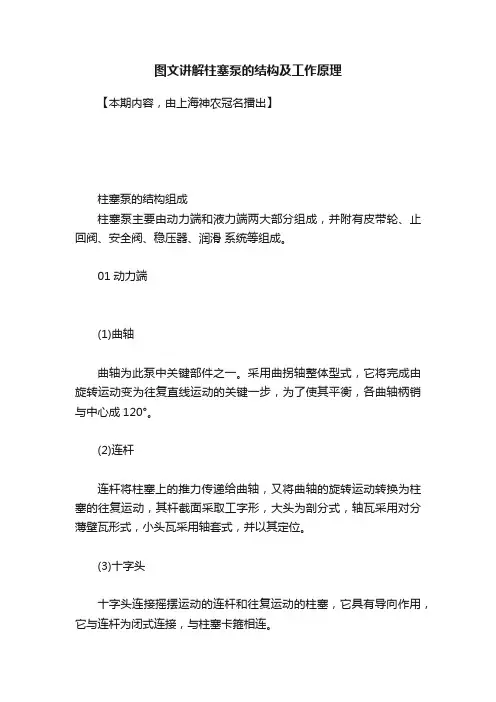

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

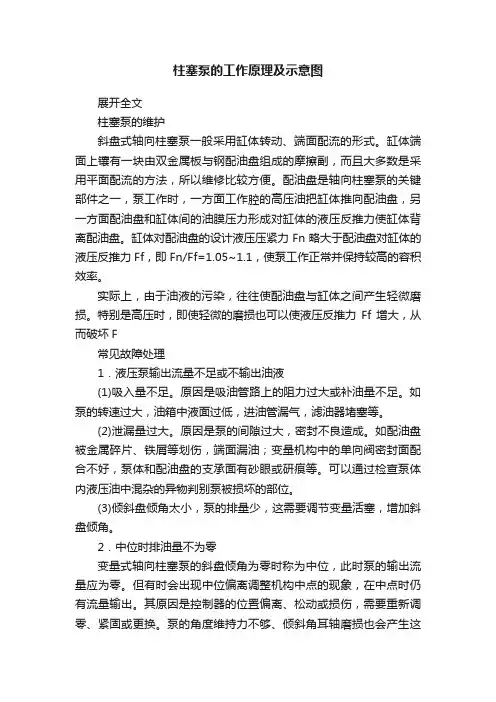

柱塞泵的工作原理及示意图展开全文柱塞泵的维护斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。

缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。

配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。

缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。

实际上，由于油液的污染，往往使配油盘与缸体之间产生轻微磨损。

特别是高压时，即使轻微的磨损也可以使液压反推力Ff增大，从而破坏F常见故障处理1．液压泵输出流量不足或不输出油液(1)吸入量不足。

原因是吸油管路上的阻力过大或补油量不足。

如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。

(2)泄漏量过大。

原因是泵的间隙过大，密封不良造成。

如配油盘被金属碎片、铁屑等划伤，端面漏油；变量机构中的单向阀密封面配合不好，泵体和配油盘的支承面有砂眼或研痕等。

可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。

(3)倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。

2．中位时排油量不为零变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。

但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。

其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。

泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。

3．输出流量波动输出流量波动与很多因素有关。

对变量泵可以认为是变量机构的控制不佳造成，如异物进入变量机构，在控制活塞上划出阶痕、磨痕、伤痕等，造成控制活塞运动不稳定。

由于放大器能量不足或零件损坏、含有弹簧的控制活塞的阻尼器效能差，都会造成控制活塞运动不稳定。

流量不稳定又往往伴随着压力波动。

这类故障一般要拆开液压泵，更换受损零部件，加大阻尼，提高弹簧刚度和控制压力等。

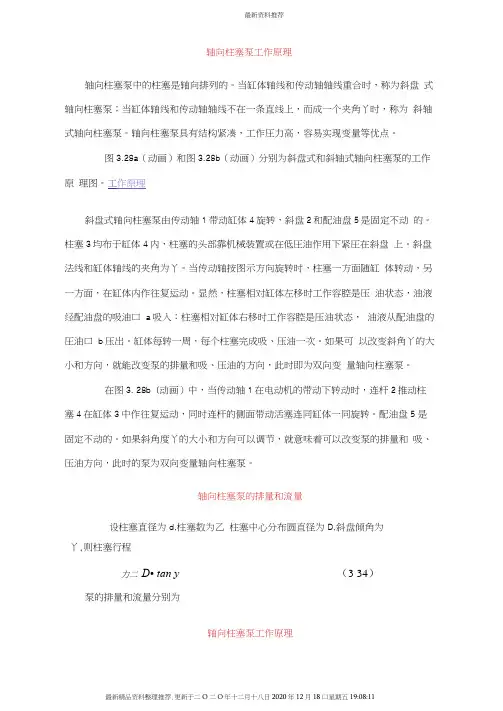

最新资料推荐轴向柱塞泵工作原理轴向柱塞泵中的柱塞是轴向排列的。

当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角丫时，称为斜轴式轴向柱塞泵。

轴向柱塞泵具有结构紧凑，工作圧力高，容易实现变量等优点。

图3.28a（动画）和图3.28b（动画）分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。

工作原理斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。

柱塞3均布于缸体4内，柱塞的头部靠机械装置或在低圧油作用下紧圧在斜盘上。

斜盘法线和缸体轴线的夹角为丫。

当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。

显然，柱塞相对缸体左移时工作容腔是压油状态，油液经配油盘的吸油口a吸入：柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的圧油口b压出。

缸体每转一周，每个柱塞完成吸、压油一次。

如果可以改变斜角丫的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。

在图3. 28b（动画）中，当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。

配油盘5 是固定不动的。

如果斜角度丫的大小和方向可以调节，就意味着可以改变泵的排量和吸、压油方向，此时的泵为双向变量轴向柱塞泵。

轴向柱塞泵的排量和流量设柱塞直径为d,柱塞数为乙柱塞中心分布圆直径为D,斜盘倾角为丫,则柱塞行程力二D• tan y（3 34）泵的排量和流量分别为轴向柱塞泵工作原理轴向柱塞泵中的柱塞是轴向排列的。

当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角丫时，称为斜轴式轴向柱塞泵。

轴向柱塞泵具有结构紧凑，工作圧力高，容易实现变量等优点。

图3.28a（动画）和图3.28b（动画）分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。

工作原理斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。
