《电工基础》练习及答案(-8.正弦交流电路)

《电工基础》复习题一、填空题1、电荷分和两种。

2、部分电路欧姆定律的表达式是；全电路欧姆定律的表达式是。

3、通常令参考点的电位为。

当电路中参考点改变时，各点电位值将，而任意两点之间电压。

4、1度电等于，相当于一盏40W的电灯连续正常工作小时。

5、市用照明电的电压是220V，这是指电压的值，接入一个标有“220V、220W”的白炽灯后，灯丝上通过的电流的有效值是,电流的最大值是。

6、如果在磁场中每一点的磁感应强度大小，方向，这种磁场称为匀强磁场。

7、已知一正弦交流电动势e= 220sin（314t+600)伏，其最大值 V、角频率 rad/s、频率 Hz、初相位 .8、三相四线制电源可输出的两种电压是和。

9、电位是值，它的大小与参考点选择；电压是值，它的大小与参考点选择。

10、一只220V、40W的白炽灯正常发光时它的灯丝电阻是。

当它接在110V的电路上，它的实际功率是.11、表头是万用表进行各种不同测量的共用部分，将表头接一分压电阻，即构成一个电压表；而将表头接一分流电阻，即构成一个电流表。

12、电路通常有、和三种工作状态。

13、电荷周围存在的特殊物质叫 .14、当导体在磁场中作运动，或线圈中的磁通时，在导体或线圈中都会产生电动势。

15、有两个电阻,把它们串联起来的总电阻为10Ω,把它们并联起来的总电阻为2.4Ω,这两个电阻的阻值分别为和。

16、已知一正弦交流电动势e= 220sin（314t+600）伏，其最大值 V、角频率 rad/s、频率 Hz、初相位 .17、电路是由________、_________、________和________等组成的闭合回路。

18、电路通常有________、________和________三种状态。

19、有一个电流表，内阻为100Ω，满偏电流为3mA,要把它改装成6V的电压表，需________Ω的分压电阻。

20、磁感线的方向：在磁体外部由________指向________；在磁体内部由_______指向________。

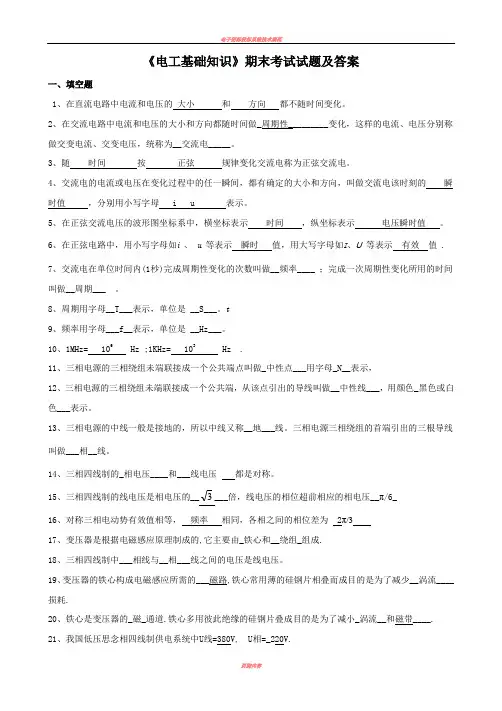

《电工基础知识》期末考试试题及答案一、填空题1、在直流电路中电流和电压的大小和方向都不随时间变化。

2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。

3、随时间按正弦规律变化交流电称为正弦交流电。

4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母 i u 表示。

5、在正弦交流电压的波形图坐标系中，横坐标表示时间，纵坐标表示电压瞬时值。

6、在正弦电路中，用小写字母如i 、u等表示瞬时值，用大写字母如I、U 等表示有效值 .7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。

8、周期用字母__T___表示，单位是 __S___。

t9、频率用字母___f__表示，单位是 __Hz___。

10、1MHz= 106 Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。

13、三相电源的中线一般是接地的，所以中线又称__地___线。

三相电源三相绕组的首端引出的三根导线叫做___相__线。

14、三相四线制的_相电压____和___线电压都是对称。

15、三相四线制的线电压是相电压的__3___倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等，频率相同，各相之间的相位差为 2π/317、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。

19、变压器的铁心构成电磁感应所需的___磁路,铁心常用薄的硅钢片相叠而成目的是为了减少__涡流____损耗.20、铁心是变压器的_磁_通道.铁心多用彼此绝缘的硅钢片叠成目的是为了减小_涡流__和磁带____.21、我国低压思念相四线制供电系统中U线=380V, U相=_220V.22、三相电路中的三相负载可分为_对称__三相负载和__不对称三相负载良种情况.23、变压器的主要额定值有额定容量、_初级额定电压、次级额定电压24、一单相电动机的铭牌标明；电压220V，电压3A，功率因数0.8，这台电动机的有功功率为__660V，视在功率为__825V。

《电工技术基础与技能》复习题 7．初识正弦交流电 一、选择题：1．人们常说的交流电压220V 是指交流电压的（ ）A ．最大值B ．有效值C ．瞬时值D ．平均值 2．关于交流电的有效值，下列说法正确的是（ ） A ．最大值是有效值的3倍B ．有效值是最大值的2倍C ．最大值为311V 的正弦交流电，就其热效应而言，相当于一个220V 的直流电D ．最大值为311V 的正弦交流电，可以用220V 的直流电代替3．一个电容器的耐压为250V ，把它接入正弦交流电中使用，加在它两端的交流电压的有效值可以是（ ）。

A ．150VB ．180VC ．220VD ．都可以 4．已知V t u )6314sin(2100π-=，则它的角频率、有效值、初相分别是（ ）A ．62100/314π-、V 、s rad B ．6100/100ππ-、V 、s radC ．610050π-、V 、Hz D ．6100/314π、V 、s rad5．某正弦交流电的初相角20πϕ-=，在t =0时，其瞬时值将（ ）A ．大于零B ．小于零C ．等于零D ．不能确定 6．A t i ωsin 51=与A t i )30sin(52︒-=ω的相位差是（ ） A ．30° B ．－30° C ．0° D ．无法确定 7．两个同频率正弦交流电21、i i 的有效值各为40A 和30A ，当21、i i 的有效值为50V时，1i 与2i 的相位差是（ ）A ．0°B ．180°C ．45°D ．90° 8．某交流电压V t u )4100sin(100ππ+=，当s t 1.0=时的值是（ ）A ．V 7.70-B ．V 7.70C ．V 100D ．V 100-9．某正弦交流电压的有效值为380V ，频率为50Hz ，在t =0时的值为380V ，则该正弦电压的表达式为（ ）A ．V t u )90314sin(380︒+=B ．V t u 314sin 380=C ．V t u )45314sin(2380︒+=D ．V t u )45314sin(2380︒-= 10．如右图所示的矢量图中，交流电压1u 与2u 的相位关系是（ ）A ．1u 比2u 超前75°B ．1u 比2u 滞后75°C ．1u 比2u 超前30°D ．无法确定11．一个电热器接在10V 的直流电源上，产生一定的热功率。

第六章第七章第八章 正弦交流电练习题姓名： 班级： 学号：填空题1、 大小 和 方向 都随时间作周期性变化的电流、电压、电动势称为交流电，按 正弦 规律变化的交流电称为正弦交流电。

2、正弦交流电的三要素是 最大值（有效值） 、 角频率（频率、周期） 和 初相 。

3、交流电每重复变化一次所用的时间叫 周期 ，用字母 T 表示，其单位为 秒 。

4、交流电在一秒钟变化的次数叫 频率 ，用字母 f 表示，其单位为 Hz 或赫兹 。

5、周期与频率之间的关系为 T=1/f ，角频率与频率之间的关系为 ω=2πf ，工频交流电的频率f= 50 Hz 。

6、我国供电系统中，交流电的频率是___50_____Hz ，习惯上称为工频，周期为__0.02s _____。

7、交流电路i=10sin （628t+4π/3）A ，则其最大值为10A ，频率为 100Hz ，初相位为 4π/3_。

8、已知正弦交流电压,它的最大值为_220√2V ______，有效值为_ ___220V ____，角频率为__314rad/s ______，相位为__314t+60°____，初相位为___60°_____。

()V60314sin 22200+=t u9、某正弦交流电流的最大值为2A ，频率为50Hz ，初相为030，则该正弦交流电流的解析式i =___2sin （314t+30°）A___。

9、已知两个正弦交流电的瞬时值表达式分别为01202sin(31460)u t V =-和 02102sin(31430)u t V =+，则他们的相位差是__-90º_____，其相位关系是___u 1滞后u 290º（正交）___。

10、有两个同频率的正弦交流电,当它们的相位差分别为0°、180°、90°时,这两个正弦交流电之间的相位关系分别是__同相__、__反相__和___正交__。

《电工基础》习题集一、填空题1、电力系统中一般以大地为参考点，参考点的电位为（）电位。

2、欧姆定律一般可分为（）的欧姆定律和（）的欧姆定律。

3、部分电路的欧姆定律是用来说明电路中（）三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成（）比，而与回路中的（）及（）之和成反比。

5、导体电阻的单位是（），简称（），用符号（）表示，而电阻率则用符号（）表示。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U=( )。

7、有一照明线路，电源端电压为２２０伏，负载电流为１００安，线路的总阻抗为０．２欧姆，那么负载端电压为（）伏。

8、串联电路中的（）处处相等，总电压等于各电阻上（）之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则（）瓦灯泡较亮，而（）瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫（）。

11、频率是单位时间内交流电重复变化的（）数。

12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为（）。

13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为（）伏。

14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为（）安。

15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗XL＝（）欧。

如通过电流的频率为10000赫，其感抗XL＝( )欧。

16、一个１０微法的电容接在５０赫的交流电源上，其容抗XC＝（）欧，如接在2000赫的交流电源上，它的容抗XC＝（）欧。

17、某正弦交流电流为ｉ＝100sin（6280t- πω／4）毫安，它的频率ｆ＝（），周期Ｔ＝（）秒，解频率Ｗ＝（），最大值Im=（），有效值Ｉ＝（），初相位φ＝（）。

18、已知两交流电流分别为i１＝１５sｉｎ（３１４t＋４５°）安，i２＝１０s ｉｎ（３１４ｔ－３０°）安，它们的相位差为（）。

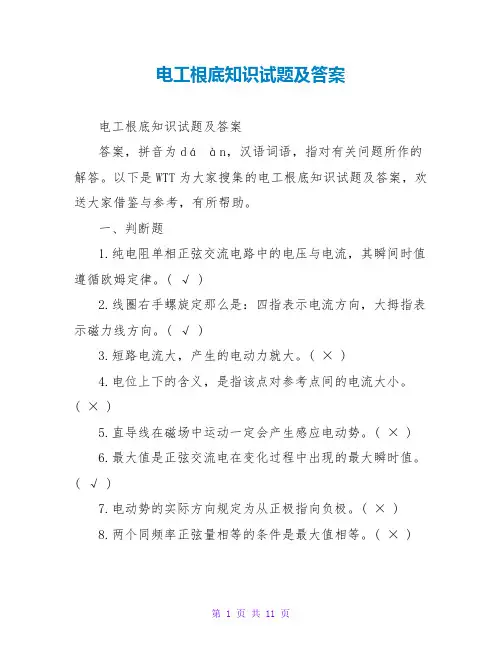

电工根底知识试题及答案电工根底知识试题及答案答案，拼音为dá àn，汉语词语，指对有关问题所作的解答。

以下是WTT为大家搜集的电工根底知识试题及答案，欢送大家借鉴与参考，有所帮助。

一、判断题1.纯电阻单相正弦交流电路中的电压与电流，其瞬间时值遵循欧姆定律。

( √ )2.线圈右手螺旋定那么是：四指表示电流方向，大拇指表示磁力线方向。

( √ )3.短路电流大，产生的电动力就大。

( × )4.电位上下的含义，是指该点对参考点间的电流大小。

( × )5.直导线在磁场中运动一定会产生感应电动势。

( × )6.最大值是正弦交流电在变化过程中出现的最大瞬时值。

( √ )7.电动势的实际方向规定为从正极指向负极。

( × )8.两个同频率正弦量相等的条件是最大值相等。

( × )9.在均匀磁场中，磁感应强度B与垂直于它的截面积S的乘积，叫做该截面的磁通密度。

(√ )10.自感电动势的方向总是与产生它的电流方向相反。

( × )11.一段电路的电压Uab=-10V，该电压实际上是a点电位高于b点电位。

( × )12.正弦量可以用相量表示，所以正弦量也等于相量。

( × )13.没有电压就没有电流，没有电流就没有电压。

( × )14.假如把一个24V的电正极接地,那么负极的电位是-24V。

( √ )15.电路中两点的电位分别是V1=10V,V2=-5V,这1点对2点的电压是15V。

( √ )16.将一根条形磁铁截去一段仍为条形磁铁,它仍然具有两个磁极。

( √ )17.磁场可用磁力线来描绘,磁铁中的磁力线方向始终是从N极到S极。

( × )18.在电磁感应中,感应电流和感应电动势是同时存在的：没有感应电流,也就没有感应电动势(× )19.正弦交流电的周期与角频率的关系是互为倒数. ( × )20.有两个频率和初相位不同的正弦交流电压u1和 u2，假设它们的有效值一样,那么最大值也一样。

电工基础习题与答案一、单选题（共60题，每题1分，共60分）1、一个12V、6W的灯泡，接在6V电路中，通过灯泡的实际电流是()A、2AB、1AC、0.5AD、0.25A正确答案：D2、异步电动机等效电路中的电阻((1-s)R²³/s)上消耗的功率为（)A、轴端输出的机械功率B、转子铜损耗C、总机械功率D、电磁功率正确答案：C3、符合无损耗、K=1和自感量、互感量均为无穷大条件的变压器是()A、全耦合变压器B、空芯变压器C、理想变压器正确答案：C4、自由空间中的点电荷q=1c,位于直角坐标系的原点P(0,0,0)；另一点电荷q,=2c,位于直角坐标系的原点P,（0,0,3)，则沿z轴的电场分布是（)A、部分连续B、连续的C、不能判定D、不连续的正确答案：D5、在有n个结点、b条支路的连通电路中，可以列出独立KCL方程和独立KVL方程的个数分别为()A、n ;bB、b-n+1;n+1C、n-1;b-1D、n-1;b-n+1正确答案：D6、当复杂电路的支路数较多、节点数较少时，应用（）法可以适当减少方程式数目。

这种解题方法中，是以客观存在的节点电压为未知量，直接应用KCL定律和欧姆定律求解电路的方法A、支路电流法B、节点电压法C、网孔法D、回路电流法正确答案：B7、理想电压源的源电压为Us,端口电流为1，则期内阻为()A、∞B、Us/IC、0D、I/Us正确答案：C8、以下说法错误的是：（）A、回路电流法只要求出回路电流，电路最终求解的量就算解出来了B、回路电流是为了减少方程式数目而人为假想的绕回路流动的电流C、实用中的任何一个两孔插座对外都可视为一个有源二端网络D、应用结点电压法求解电路，自动满足基尔霍夫第二定律正确答案：A9、必须设立电路参考点后才能求解电路的方法是（ )A、支路电流法B、电流法C、结点电压法D、回路电流法正确答案：C10、有“220V、100W”“220V、25W”白炽灯两盏。

电工技术练习题（正弦交流电路）一、填空题：1、正弦交流电路中，_______元件上电压与电流同相位;_______元件上电压在相位上超前电流900；________元件上电压滞后电流900。

2、已知一正弦交流电流i=102sin （314t+4π)安培，则该交流电的最大值为______安培，有效值为______安培，频率为_____赫兹,周期为______秒，初相为______。

3、三相四线制供电线路可以提供二种电压。

火线与零线之间的电压叫做________，火线与火线之间的电压叫做_______。

4、对称三相负载星形联接在三相四线制电路中，线电流是相电流_______倍，线电压是相电压_______倍,中线电流为______安培。

5、5个“10伏,30微法”的电容器串联，等效电容是____微法，耐压是___伏.6、在我国提供给日光灯使用的交流电的频率是 Hz ，其周期是 s 。

7、电容器有隔直流通交流的作用，这是由于电容具有 的特性；它在过程中电流逐渐减小,电压Uc 也逐渐减小。

8、已知一电感线圈通过50Hz 的电流时，其感抗为10Ω，当频率升高至5000Hz 时，其感抗为 。

9、正弦交流电的三要素是 、 和 。

10、在纯电容电路中由于电容不消耗电能,所以 功率为零.二、选择题：1、线圈电感的单位是——-----—。

（A)亨利 （B)法拉 （C ）韦伯 （D)特斯拉2、在纯电感电路中，下列各式正确的是——----（A ）I= L U （B ）I= LU ω (C ）I=ωLU (D ）I=L X u 3、同一个三相对称负载接在同一电源中，作三角形联接时三相电路的总有功功率是作星形联接时的_______（A ）3倍 （B ）3倍 （C ）31倍 (D ）31倍 4、若两个正弦交流电为u 1=102sin(314t+2π）伏特，u 2=10sin （128t+2π)伏特，则_______ （A ）u 1比u 2超前 （B ）u 1比u 2滞后（C)在相位上同相 （D)不能比较5、交流电的功率因数等于_______（A)有功功率/无功功率（B）有功功率/视在功率(C）无功功率/有功功率（D)视在功率/有功功率6、下列说法正确的是( ）A.RL串联电路中总电压超前电流π/2B.RC串联电路中电容两端电压滞后电流π/2C.无功功率即是无用的功率D.无功功率与视在功率的比值叫做功率因数7、在RLC串联电路中,总电压与电流的相位关系如图所示，这个电路呈( )A。

电工基础知识试题一、选择题1. 电荷的基本单位是（C ）。

A．安秒 B. 安培 C. 库仑 D. 千克2．1安培等于（B ）微安。

A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。

A. 3B. 1/3C. 9D. 1/94．产生串联谐振的条件是（C ）。

A. XL＞XcB. XL＜XcC. XL＝XcD. XL≥XcE. XL≤Xc5．三相对称负载的功率,其中是（ B ）之间的相位角。

A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流6．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ D ）。

A. 2B. 4C. 1/2D. 1/47. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。

A. 相同B. 较大C. 较小8．电路主要由负载、线路、电源、（ B ）组成。

A. 变压器B. 开关C. 发电机D. 仪表9．电流是由电子的定向移动形成的,习惯上把（ D ）定向移动的方向作为电流的方向。

A. 左手定则B. 右手定则C. N-SD.正电荷E. 负电荷10．正弦交流电的有效值等核最大值的（ D ）。

A.1/3B. 1/2C. 2D. 0.711. 感应电流所产生的磁通总是企图( C )原有磁通的变化。

A. 影响B. 增强C. 阻止D. 衰减12. 在三相四线制中,当三相负载不平衡时,三相电压相等, 中性线电流( B )。

A. 等于零B. 不等于零C. 增大D. 减小13. 串联谐振是指电路呈纯( A )性。

A．电阻 B. 电容 C. 电感 D. 电抗14．串联电路中, 电压的分配与电阻成( A )。

A. 正比B. 反比C. 1:1D. 2:115．并联电路中, 电流的分配与电阻成( B )。

A. 正比B. 反比C. 1:1D. 2:116. 串联电路具有以下特点( C )。

电工基础 试题解析与参考答案一、填空题（将正确答案填在题中折线上，每小题分数已标注于题前括号内，本大题共30分）1．（2分）如图所示电路中，若以A 点作为参考点，X 点的电位为5V ；若以B 点为参考点，X 点的电位为10V ，则U AB = 5V 。

【解析】本题考查的是电位概念。

电路中任意一点的电位即为该点与参考点之间的电压。

于是根据题给条件有,于是（注意电压下标字母的运用）V U V U XB XA 10,5==VV V U U U U U XB XA XB AX AB 5105=+-=+-=+=2．（2分）万用表表头一般为高精度磁电式测量机构，满偏电流都很低。

若某万用表表头满偏电流为50uA ,表头内阻为3kΩ，要测量不超过5A 的电流，需并联0.03Ω的分流电阻。

【解析】本题通过介绍万用表一些基本知识，考查并联电阻分流原理。

计算时应注意单位的变化，否则容易出错。

)505(503A A xR A k μμ-⨯=⨯ΩΩ=⨯Ω≈-⨯Ω=03.0550*******AAk A A A k R x μμμ3．（2分）一扩音机（功放）的输出电阻为200Ω，音箱内阻为8Ω，为使音箱获得最大功率，需在功放与音箱间接入变比为5：1的变压器来实现阻抗匹配。

【解析】本题考查两个知识点：（1）负载获得最大功率的条件——负载电阻应与电源内阻相等；（2）变压器阻抗变换原理——从变压器一次侧看二次侧等效负载阻抗为,k 为L L Z k Z 2'=变压比。

4．（2分）有两个电容元件C 1、C 2，已知C 1 = 2.5uF ，耐压为250V ；C 2 = 10uF ，耐压为500V 。

将两个电容元件串联在电路中，电路电压最高不允许超过312.5V 。

【解析】两只电容器串联接在电源上，一定要注意每个电容器端电压不能超过其耐压值。

注意到这一点，问题就解决了。

电容串联时每个电容上的电荷量是相等的。

对C 1，最高能够承受的电荷量为库伦；对C 2，最高能够承受的电荷量为库611110625-⨯==U C Q 3222105-⨯==U C Q 伦；显然C 2的电荷量只能取Q 1，于是电路电压最高不允许超过)(5.3125.622502111V C U C U U =+=+=相类似的题目还有，电阻元件串并联，一定要注意每个电阻元件获得的实际功率不能超过其标称功率。

《电工基础》综合练习试卷及参考答案（交流电部分）一、选择题.1、在电磁感应现象中，感应电流的磁场的方向总是（A ）A、与原磁场的方向相反B、与原磁场的方向相同C、阻碍原磁场的变化D、阻碍磁场的磁通变化效率2、在自感应现象中，自感电动势的大小与（C）成正比。

A、通过线圈的原电流B、通过线圈的原电流的变化C、通过线圈的原电流的变化量D、通过线圈的原电流的变化3、如果通电直导体在匀强磁场中受到的磁场力最大，则说明该导体与磁力线夹角为（ A ）度。

A、90B、60C、30D、04、关于磁力线的说法下列正确的是（ D ）A、磁力线是磁场中客观存在的有方向曲线B、磁力线始于磁铁北极而终于磁铁南极C、磁力线上的箭头表示磁场方向D、磁力线上某点处于小磁针静止时北极所指的方向于该点曲线方向一定一致.5、下列说法中，正确的是（ C ）A、一段通电导线在 磁场某处受到的力大，该处的磁感应强度就大B、在磁感应强度为B的匀强磁场中，放入一面积为S的线框，通过线框的磁通一定为Φ=BSC、磁力线密处的磁感应强度大D、通电导线在磁场中受力为零,磁感应强度一定为零6、铁磁材料在反复磁化过程中，磁感应强度的变化始终落后于磁场强度的变化，这种现象称为( B )。

(A)磁化；(B)磁滞；(C)剩磁；(D)减磁。

7、电容器在充电过程中，其(B )。

(A)充电电流不能发生变化；(B)两端电压不能发生突变；(C)储存能量发生突变；(D)储存电场发生突变。

8、如果两个同频率正弦交流电的初相角 ，这种情况为( B )。

(A)两个正弦交流电同相；(B)第一个正弦交流电超前第二个；(C)两个正弦交流电反相；(D) 第二个正弦交流电超前第一个。

9、在RL串联的变流电路中，阻抗的模Z是( D )。

(A)R＋X；(B)(R＋X)2；(C)R2＋X2；(D) 。

10、已知两正弦量，u1＝20sin(ωt＋π／6)，u2＝40sin(ωt－π／3)，则u1比u2(D )。

电工技术基础与技能第八章 正弦交流电路 练习题班别：高二（ ） 姓名： 学号： 成绩：一、是非题1、电阻元件上电压、电流的初相一定都是零，所以它们是同相的。

（ ）2、正弦交流电路，电容元件上电压最大时，电流也最大。

（ ）3、在同一交流电压作用下，电感L 越大，电感中的电流就越小。

（ ）4、端电压超前电流的交流电路一定是电感性电路。

（ ）5、有人将一个额定电压为220V 、额定电流为6A 的交流电磁铁线圈误接在220V 的直流电源上，此时电磁铁仍将能正常工作。

（ ） 6、某同学做荧光灯电路实验时，测得灯管两端电压为110V ，镇流器两端电压为190V ，两电压之和大于电源电压220V ，说明该同学测量数据错误。

（ ） 7、在RLC 串联电路中，U R 、U L 、U C 的数值都有可能大于端电压。

（ ） 8、额定电流100A 的发电机，只接了60A 的照明负载，还有40A 的电流就损失了。

（ ） 9、在RLC 串联电路中，感抗和容抗数值越大，电路中的电流也就越小。

（ ） 10、正弦交流电路中，无功功率就是无用功率。

（ ）二、选择题1、正弦电流通过电阻元件时，下列关系式正确的是（ ）。

A.t R U i R ωsin =B. R U i R =C. R U I R =D. )sin(ϕω+=t RUi R2、纯电感电路中，已知电流的初相角为-60°，则电压的初相角为( )。

A.30°B.60°C.90°D.120° 3、加在容抗为100Ω的纯电容两端的电压V t )3sin(100u c πω-=，则通过它的电流应是（ ）。

A. A t )3sin(i c πω+= B. A t )6sin(i c πω+=C. A t )3sin(2i c πω+=D. A t )6sin(2i c πω+=4、两纯电感串联，X L1=10Ω，X L2=15Ω，下列结论正确的是（ ）。

电工技术基础与技能第八章 正弦交流电路 练习题班别：高二（ ） 姓名： 学号： 成绩：一、是非题1、电阻元件上电压、电流的初相一定都是零，所以它们是同相的。

（ ）2、正弦交流电路，电容元件上电压最大时，电流也最大。

（ ）3、在同一交流电压作用下，电感L 越大，电感中的电流就越小。

（）4、端电压超前电流的交流电路一定是电感性电路。

（ ）5、有人将一个额定电压为220V 、额定电流为6A 的交流电磁铁线圈误接在220V 的直流电源上，此时电磁铁仍将能正常工作。

（ ）6、某同学做荧光灯电路实验时，测得灯管两端电压为110V ，镇流器两端电压为190V ，两电压之和大于电源电压220V ，说明该同学测量数据错误。

（ ）7、在RLC 串联电路中，U R 、U L 、U C 的数值都有可能大于端电压。

（ ）8、额定电流100A 的发电机，只接了60A 的照明负载，还有40A 的电流就损失了。

（ ）9、在RLC 串联电路中，感抗和容抗数值越大，电路中的电流也就越小。

（ ）10、正弦交流电路中，无功功率就是无用功率。

（ ）二、选择题1、正弦电流通过电阻元件时，下列关系式正确的是（ ）。

A.t R U i R ωsin =B. R U i R =C. R U I R =D. )sin(ϕω+=t RUi R 2、纯电感电路中，已知电流的初相角为-60°，则电压的初相角为( )。

° ° ° °3、加在容抗为100Ω的纯电容两端的电压V t )3sin(100u c πω-=，则通过它的电流应是（ ）。

A. A t )3sin(i c πω+= B. A t )6sin(i c πω+=C. A t )3sin(2i c πω+= D. A t )6sin(2i c πω+= 4、两纯电感串联，X L1=10Ω，X L2=15Ω，下列结论正确的是（ ）。

A. 总电感为25H ；B. 总感抗2221L X L L X X +=C. 总感抗为25ΩD. 总感抗随交流电频率增大而减小5、某电感线圈，接入直流电，测出R=12Ω；接入工频交流电，测出阻抗为20Ω，则线圈的感抗为( )Ω。

《电工技术基础》习题答案一、单项选择题1．图示电路中，电流I 等于 ( B )。

A ．0.5AB ．1AC ．2AD ．3A2．图示电路，当电流源I S 和电压源U S 共同作用时，电流I 为2A ，；当电流源I S 单独作用时电流I 为5A ；则当电压源U S 单独作用时电流I 为( A )。

A ．-3AB ．3AC ．4AD ．5A3．图示正弦交流电路中，已知R =X L =X C ，电流表A 的读数为10A ，当电源频率增加一倍而保持其有效值不变时，电流表A 的读数变为( C )。

A ．25AB ．30A C． D ．35A4．图示正弦交流电路中，已知电压U 与I 同相，电流表A 1的读数为12A ，电流表A 2的读数为13A ，则电流表A 的读数为( C )。

A ．1AB ．17.69AC ．5AD ．25A6WUI5．对称三角形连接的三相负载，接在三相对称电源上，如果负载相电流AB 100A I ∠＝，则其线电流A I 的大小为（ C ）。

A ．17.30A ∠B ．17.330A ∠C ．17.330A ∠－D ．1030A ∠－6．图示电路，电路原已处于稳定状态，t =0时，开关S 闭合，则u L (0+)=( C )。

A ．0VB ．1VC ．2VD ．3V7．直流铁芯线圈如题1图所示，保持电源电压U 、线圈电阻R 以及线圈匝数N不变，将铁芯a 、b 段锯开形成气隙，则铁芯中磁通Φ和线圈电流I 的变化情况分别是( D )。

A ．Φ 和I 均保持不变B ．Φ 增加，I 减小C ．Φ 和I 均增加D ．I 不变、Φ 减小8. 某三相反应式步进电动机的步距角为 1.5︒，如驱动电动机的脉冲频率为2000H Z ，则电动机的转速为( A )。

A ．500r/minB ．600r/minC ．750r/minD ．1000r/min9．继电接触器控制电路如图所示，接触器KM 控制电动机的运行。

I线 3I相
模块小结
对称三相电路的计算，可以利用对称关系使计算过程简化 为单相电路的计算。计算的基本公式是：
IP
UP zP
,
arctan
X R
5.中性线能使星形联接的不对称负载的相电压保持对称。这
是不管负载怎样变化，各负载电压都比较稳定。
在负载作星形联接时，若三相负载对称，则中性线电流
为零，可采用三相三线制供电；若三相负载不对称，则中 性线电流不等于零，只能采用三相四线制供电。这时要特 别注意中性线上不能安装开关和保险丝。如果中性线断开， 将造成各相负载两端电压不对称，负载不能正常工作，甚 至产生严重事故。同时在联接三相负载时，应尽量使其对 称以减小中性线电流。
I1
I2
UP ZP
380 10
A 38 A
（3）第三相负载断路时，第一、第二两相负载串联后接在
线电压上，由于两相阻抗相等，所以，相电压为线电压的
一半，即：
380
U1 U2
V 190V 2
于是得到这两相的相电流为：
I1
I2
190 10
A
19A
任务二 学习三相负载联接
二、三相负载的三角形联接
3.无论电源（绕组）或负载都有星形（Y形）和三角形（Δ形） 两种连接方式。但电源（绕组）常接成星形。
模块小结
4、星形联接与三角形联接电路的区别： （1）星形联接
线电压与相电压的关系：数量关系： U线 3U相
相位关系：线电压超前对应相电压30°，线电压等于相电 压 （2）三角形联接 线电流与相电流的关系：线电流等于相电流，数量关系： 相位关系：线电流滞后对应相电流30°
动。 (6)测电容、较长电缆（电感）等设备绝缘电阻后，先将L线

。
9．某电流相量形式为 =（3+j4）A,则其瞬时表达式为 10．频率不同的正弦量可以在同一相量图中画出。
（
）
（
）
（
）
。
（
）
（
）
四、简答题 1．最大值 2．有效值 3．额定值 4．正弦交流电有哪几方面的特点?⃣ 5．以日光灯为例简述自感现象。⃣
五、计算题 1、如图 4-4 所示，求曲线的频率、初相⻆、最大值，并写出其瞬时值表达式。
19 ． 已 知
，由相量图得
=_________，所以
=___________。
20.基尔霍夫电压定律的相量形式的内容是在正弦交流电路中，沿
各段电压
恒等于零。
21．流入节点的各支路电流
的代数和恒等于零，是基尔霍夫
定律得相量形式。
22．在纯电阻交流电路中，电压与电流的相位关系是_______。
23．把 110V 的交流电压加在 55Ω的电阻上，则电阻上 U=_____V,电流 I=_____A。
2、已知电流和电压的瞬时值函数式为
，
。试在保持相位差不变的条件下，将电压的初相⻆改为零度，重
新写出它们的瞬时值函数式。
3．一个正弦电流的初相位
，
时，
，试求该电流的有效值 I。
4．周期性交流电压的波形如图 4—5 的（a），（b），（c）所示，不用计算，能否看出有效值与 最大值的关系？
U1m
U2m
t/s
计算题
1、
；
；
；
2、若
，则
3．0.366A
4．能。(a)相等；(b)
；(c)
5.
6.
；
；14.55

《电工技术基础与技能》复习题8．正弦交流电路一、是非题：11．在纯电阻电路中，下列各式对的打√，错的打× ⑴RU I =（ ） ⑵R ui = （ ） ⑶R U I m m =（ ）⑷i u p = （ ） ⑸P=UI （ ） ⑹P=0 （ ） 12．在纯电感电路中，下列各式对的打√，错的打×⑴L U I ω= （ ） ⑵L m m X U I = （ ） ⑶LX ui =（ ）⑷P=0 （ ） ⑸LU Q L ω2= （ ） ⑹)sin(2u L t X U i ϕω+=（ ） 13．在纯电容电路中，下列各式对的打√，错的打×⑴C U I ω= （ ） ⑵CX Ui = （ ） ⑶fC X C π2= （ ）⑷UI Q C = （ ） ⑸C U Q C ω2= （ ） ⑹)sin(2u Ct X Ui ϕω+=（ ） 二、选择题：1．正弦交流电通过电阻元件时，下列关系式正确的是（ ）。

A ．t R U i R ωsin =B ．R U i R =C ．R U I R =D ．)sin(ϕω+=t RUi R2．纯电感电路中，已知电流的初相角为－60°，则电压的初相角为（ ）A ．30°B ．60°C ．90°D ．120° 3．加在容抗为100Ω的纯电容两端的电压V t u c )3sin(100πω-=，则通过它的电流应是（ ）。

A ．A t i c )3sin(πω+= B ．A t i c )6sin(πω+=C ．A t i c )3sin(2πω+=D ．A t i c )6sin(2πω+=4．两纯电感串联，Ω=101L X ，Ω=152L X ，下列结论正确的是（ ）。

A ．总电感为25HB ．总感抗2221L L L X X X +=C ．总感抗为25ΩD ．总感抗随交流电频率增大而减小5．某电感线圈，接入直流电，测出R=12Ω；接入工频交流电，测出阻抗为20Ω，则线圈的感抗为（ ）A ．32ΩB ．20ΩC ．16ΩD ．8 Ω6．已知RLC 串联电路端电压U=20V ，各元件两端电压V U R 12=，V U L 16=，)(=C UA ．4VB ．12VC ．28VD ．32V 7．如下图所示的电路，i u 和o u 的相位关系（ ） A ．i u 超前o u B ．i u 和o u 同相 C ．i u 滞后o u D ．i u 和o u 反相8．在RLC 串联电路中，端电压与电流的矢量图如上图所示，这个电路是（ ）A ．电阻性电路B ．电容性电路C ．电感性电路D ．纯电感电路9．在某一交流电路中，已知加在电路两端的电压是V t u )60sin(220︒+=ω，电路中的电流是A t i )30sin(210︒-=ω，则该电路消耗的功率是（ ）。
