三星滚筒 维修手册

洗衣机维修手册洗衣机是现代居家生活中必备的电器之一，然而在使用过程中难免会遇到一些故障或问题。

本手册旨在为用户提供一些常见洗衣机故障的诊断和维修方法，以及一些实用的维护技巧，帮助用户解决一些简单的问题，节约维修费用并延长洗衣机的使用寿命。

I. 常见故障及解决方法1. 洗衣机无法启动- 检查电源插座是否正常连接- 确保洗衣机的电源线连接稳固- 检查洗衣机的电源开关是否打开- 确保洗衣机的门锁是否关闭- 若以上都没问题，可能是电路故障，建议联系专业维修人员进行检修2. 洗衣机漏水- 检查洗衣机的进水管是否连接正确，紧固是否可靠- 检查洗衣机底部的排水管是否堵塞或破损- 检查洗衣机门的密封条是否完好，若损坏需要更换- 若以上都没问题，可能是内部管道破损，建议联系专业维修人员进行更换和修复3. 洗衣机出现异味- 清洁洗衣机内桶和橡胶密封圈，可使用白醋或专用洗衣机清洁剂进行清洗- 避免过量使用洗衣粉，可以减少洗衣机内的残留物- 在洗衣机不使用时，保持门开启，保持内部通风II. 洗衣机维护技巧1. 定期清洁洗衣机- 每月清洁洗衣机内桶和橡胶密封圈，可使用白醋或专用洗衣机清洁剂- 定期清理滤网，防止堵塞和积物，建议每隔两个月进行一次清理2. 注意洗衣负荷- 避免过量放入衣物，超载会增加洗衣机的负荷，影响洗衣效果和机器寿命- 同时，放入过少的衣物也会导致不均匀的洗涤效果3. 使用合适的洗涤剂- 根据洗衣机的说明书选择合适的洗涤剂- 避免使用过量的洗涤剂，不仅浪费还可能留下残留物4. 定期检查洗衣机配件- 检查洗衣机的进水管、排水管和电源线是否破损，若有问题及时更换- 检查洗衣机的轮子是否灵活，若有卡滞需要润滑或更换请注意，本手册提供的方法仅适用于一些简单的故障和问题。

对于复杂的故障或需要更换零件的情况，建议联系专业的洗衣机维修服务中心。

另外，为了确保您的人身安全，请在维修时确保洗衣机断电，并遵循相关的安全操作指南。

洗衣机维修手册洗衣机是我们日常生活中必不可少的家电之一，它在为我们提供便利的同时也可能会遇到一些故障。

本手册旨在为您提供洗衣机常见故障的排查和维修方法，帮助您解决一些小问题。

在进行任何维修之前，请确保先断开电源并停止使用洗衣机。

第一节：洗衣机无法启动1. 检查电源插座：确保洗衣机已正确插入电源插座，检查插座是否有电。

2. 检查电源线：仔细检查电源线是否有明显损坏，如果发现有破裂或断裂，应立即更换。

3. 检查控制面板：确认洗衣机的控制面板是否有故障，例如按钮无法正常按下或显示屏出现异常。

4. 检查保险丝：打开洗衣机的控制盖板，检查保险丝是否烧毁，如有需要，更换新的保险丝。

第二节：洗衣机漏水或泄露1. 检查进水管：确认洗衣机的进水管是否连接紧密，并且没有任何漏水情况。

如果发现有漏水，尝试重新安装或更换进水管。

2. 检查洗衣机门密封圈：检查洗衣机门的密封圈是否有裂缝或松动，如果有，需要替换新的密封圈。

3. 检查排水管：检查洗衣机的排水管是否堵塞或破损，确保排水畅通。

4. 检查洗衣机背部：检查洗衣机背部是否漏水或存在破损的零件，有需要时请联系专业维修人员。

第三节：洗衣机发出异常噪音1. 检查洗衣机底座：检查洗衣机是否放置在平稳的地面上，如果洗衣机摇晃或不稳定，可能会导致噪音。

尝试调整底座或使用减震垫。

2. 检查洗衣机内部：检查洗衣机内部是否有异物或残留物，如钱币、钥匙等，它们可能会导致噪音。

3. 检查洗衣机零件：检查洗衣机的零件是否松动，特别是滚筒和搅拌器等部件。

如有松动，使用适当的工具进行紧固。

4. 检查传动带：如果洗衣机发出异响，可能是传动带松动或破损，检查传动带的状态并进行必要的调整或更换。

第四节：洗衣机无法排水1. 清洁过滤器：检查洗衣机的排水过滤器是否被杂物堵塞，如有需要，清理过滤器。

2. 检查排水管道：确保洗衣机的排水管道没有被堵塞，检查排水管道是否弯曲或受阻。

3. 检查排水泵：检查洗衣机的排水泵是否工作正常，如发现故障，需要联系专业维修人员进行更换。

现在家里的双缸洗衣机,都被淘汰了,都用上了滚筒洗衣机,那么三星滚筒洗衣机和普通的洗衣机用的时候有什么差别呢？大家都会用普通的双缸洗衣机,可是对于三星滚筒洗衣机就不知道怎么使用了,下面就和大家详细的讲解一下三星滚筒洗衣机如何操作及故障维修。

三星滚筒洗衣机如何操作一、滚筒洗衣机如何操作—滚筒洗衣机操作方法1滚筒洗衣机每次都洗涤容量不要太多或者太少,最好在80%-90%左右的衣服最能达到有效的清洁作用。

滚筒洗衣机很多都是金属外壳,因此最好不要将洗衣机放在潮湿的地方。

每次洗衣后应该将门打开一会,等里面自然风干。

2.滚筒洗衣机门洞那里有阻水橡胶圈,每次使用后,应该用毛巾将其擦干净,否则留下发粘的东西,容易发霉；这也是滚筒洗衣机清洁的重点位置。

3.滚筒洗衣机右下角右过滤网,宜定期清洗,防止堵塞；同时,滚筒洗衣机的缸里,容易产生黏液状的污垢,为防止二次污染,建议定期用洗衣机专用的清洁液清洗一次机器；二、滚筒洗衣机如何操作—滚筒洗衣机故障维修1.排水管放置过低,滚筒洗衣机进水不停。

首先应检查排水管是否已挂起来。

滚筒洗衣机的排水是靠排水泵来实现的,属上排水方式。

如果排水管放置在地面上或放置过低,洗衣机进水时,流入内筒的水便会顺排水管自动流出机外,机内不存水,水位达不到规定高度,水位开关不动作,洗衣机将一直进水。

只要将排水管按照说明书的要求挂起来,便会正常工作。

2.水位开关与盛水桶之间的连通器接口处脱落。

由于长途运输的振动或洗衣机使用过程中振动等原因,造成水位开关与盛水筒之间的透明塑料管在水位开关口处脱落,使盛水筒内的压力不能通过连通器控制水位开关动作,断开进水电路,故洗衣机进水不止滚筒洗衣机现在已经走进了千家万户,滚筒洗衣机不仅能让我们一边看电视,一边洗衣服,而且洗出来的衣服和手洗的还是一样干净,可平时大家洗衣服的时候有没有注意到,滚通洗衣机的使用也是很有讲究的,如果你能够使用得当,那么您的滚筒洗衣机的寿命就会延长。

滚筒洗衣机R1245ASR1245AR1045A维修手册内 容维修中的安全注意事项1.主要技术参数2.安全装置3.洗衣机概述4.控制面板概述5.主要功能6.技术特点7.一般错误诊断功能8.故障诊断9.测试方式10.主要零部件设计11.PCB 示意图11-1.PCB 电路图12.洗衣机安装13.组装和拆卸14.用于组装和拆卸的工具15.爆炸图和零件清单16.紧固件清单维修中的安全注意事项1.不允许用户修理产品。

可能会导致用户受伤或使产品寿命缩短。

2.拔除电源插头后再进行维修服务。

小心触电。

3.不要在同一个插座上插几个电源插头。

由于过载可能会发生火灾。

4.检查电源插头或插座是否受损或烧毁情况。

如果有问题可能会引起电击或火灾,应立即更换。

5.不要用水清洗洗衣机。

可能会引起电击和火灾并缩短产品寿命。

6.维修时，线束不能进水，防止受潮，并且不能被拉伸。

不能用力扭曲使线束变形。

7.维修时，应擦去外壳上、导线部分、连接部分的灰尘和污秽。

防止存在漏电从而引起火灾事故。

8.检查电器元件，线束等部位不能有任何潮气。

更换受潮电器元件或去除潮气。

9.维修后，检查各部分的部件状态。

保持维修前部件状态。

10.紧握住插头拔出电源线 。

当电源线损坏时,要小心电击和火灾。

11.洗衣机不使用时应把插头从插座上拔下来。

小心由于闪电而发生的电击和火灾。

12.洗衣机旁不要使用或放置喷雾状或易燃型物品。

（汽油，酒精等）小心由于电火花而发生的爆炸或火灾。

13.不要把一盆水或湿的衣服放在洗衣机上。

如果水渗透到洗衣机内部可能会引起电击或火灾。

14.不要把洗衣机放在雨雪淋到的地方。

可能会引起电击、火灾并且缩短产品寿命。

15.不要用锥子、钉子或其它尖锐的物品来按控制按钮。

可能会引起电击和其它故障。

16.检查洗衣机是否水平放置在地上并且正确安装。

振动可能会缩短产品寿命。

17.当线束损坏时,用连接器正确接线。

用带子连接时，可能由于漏电流而发生火灾。

18.修理洗衣机时，要在地板上放一个垫子并把它靠边缓慢放置。

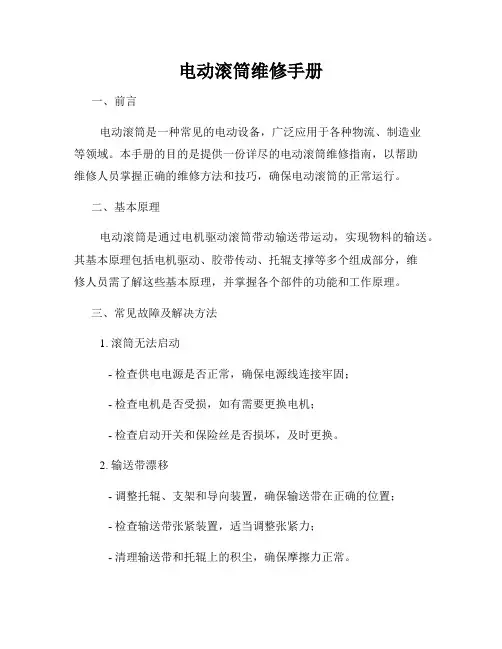

电动滚筒维修手册一、前言电动滚筒是一种常见的电动设备，广泛应用于各种物流、制造业等领域。

本手册的目的是提供一份详尽的电动滚筒维修指南，以帮助维修人员掌握正确的维修方法和技巧，确保电动滚筒的正常运行。

二、基本原理电动滚筒是通过电机驱动滚筒带动输送带运动，实现物料的输送。

其基本原理包括电机驱动、胶带传动、托辊支撑等多个组成部分，维修人员需了解这些基本原理，并掌握各个部件的功能和工作原理。

三、常见故障及解决方法1. 滚筒无法启动- 检查供电电源是否正常，确保电源线连接牢固；- 检查电机是否受损，如有需要更换电机；- 检查启动开关和保险丝是否损坏，及时更换。

2. 输送带漂移- 调整托辊、支架和导向装置，确保输送带在正确的位置；- 检查输送带张紧装置，适当调整张紧力；- 清理输送带和托辊上的积尘，确保摩擦力正常。

3. 滚筒噪音过大- 检查滚筒和托辊是否磨损，如有需要进行更换；- 润滑滚筒和托辊轴承，减少摩擦噪音；- 检查传动装置是否松动，及时调整和紧固。

4. 电动滚筒震动- 检查滚筒和托辊是否均匀受力，有需要进行修整；- 检查输送带的张紧力是否过大或过小，适当调整；- 检查机架和支撑装置是否结实，如有需要进行修复。

四、维修注意事项1. 在进行维修工作前，务必先断开电源，确保安全；2. 使用适当的工具和装备，防止发生人身和设备损伤；3. 维修人员需具备一定的电气及机械知识，确保正确操作；4. 定期进行设备检查和维护，预防故障发生；5. 若无法解决的故障，请及时联系厂家或专业维修人员。

五、总结本手册针对电动滚筒的维修工作进行了详细说明，包括基本原理、常见故障及解决方法、维修注意事项等内容。

希望维修人员能认真学习并正确应用这些信息，提高维修效率，确保电动滚筒的正常运行。

任何对于维修工作的不确信或者不明白之处，请随时咨询相关专业人员。

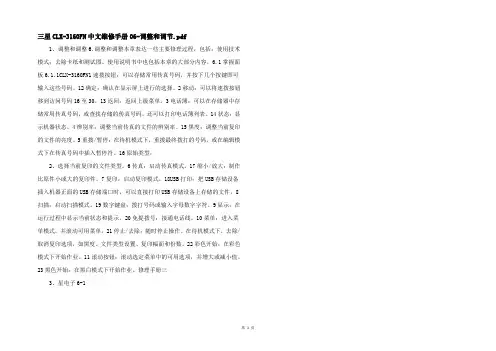

三星CLX-3160FN中文维修手册06-调整和调节.pdf1、调整和调整6.调整和调整本章表达一些主要修理过程，包括：使用技术模式；去除卡纸和测试图。

使用说明书中也包括本章的大部分内容。

6.1掌握面板6.1.1CLX-3160FN1速拨按钮：可以存储常用传真号码，并按下几个按键即可输入这些号码。

12确定：确认在显示屏上进行的选择。

2移动：可以将速拨按钮移到访问号码16至30。

13返回：返回上级菜单。

3电话簿：可以在存储器中存储常用传真号码，或查找存储的传真号码。

还可以打印电话簿列表。

14状态：显示机器状态。

4辨别率：调整当前传真的文件的辨别率。

15黑度：调整当前复印的文件的亮度。

5重拨/暂停：在待机模式下，重拨最终拨打的号码，或在编辑模式下在传真号码中插入暂停符。

16原始类型：2、选择当前复印的文件类型。

6传真：启动传真模式。

17缩小/放大：制作比原件小或大的复印件。

7复印：启动复印模式。

18USB打印：把USB存储设备插入机器正面的USB存储端口时，可以直接打印USB存储设备上存储的文件。

8扫描：启动扫描模式。

19数字键盘：拨打号码或输入字母数字字符。

9显示：在运行过程中显示当前状态和提示。

20免提拨号：接通电话线。

10菜单：进入菜单模式，并滚动可用菜单。

21停止/去除：随时停止操作。

在待机模式下，去除/取消复印选项，如黑度、文件类型设置、复印幅面和份数。

22彩色开始：在彩色模式下开始作业。

11滚动按钮：滚动选定菜单中的可用选项，并增大或减小值。

23黑色开始：在黑白模式下开始作业。

修理手册三3、星电子6-1第3页。

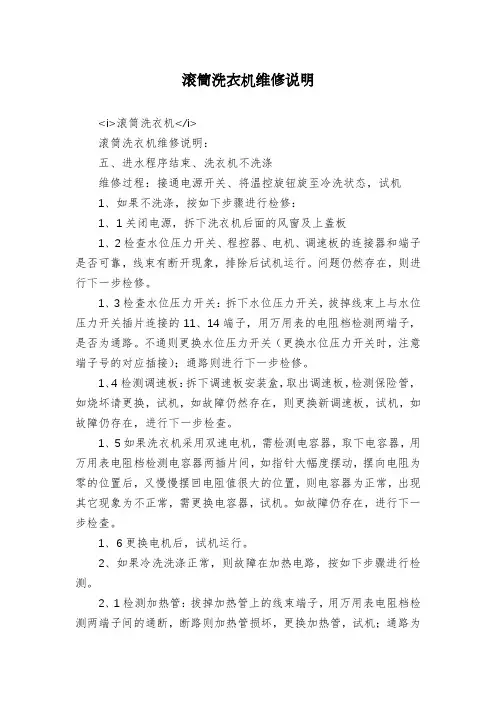

滚筒洗衣机维修说明<i>滚筒洗衣机</i>滚筒洗衣机维修说明：五、进水程序结束、洗衣机不洗涤维修过程：接通电源开关、将温控旋钮旋至冷洗状态，试机1、如果不洗涤，按如下步骤进行检修：1、1关闭电源，拆下洗衣机后面的风窗及上盖板1、2检查水位压力开关、程控器、电机、调速板的连接器和端子是否可靠，线束有断开现象，排除后试机运行。

问题仍然存在，则进行下一步检修。

1、3检查水位压力开关：拆下水位压力开关，拔掉线束上与水位压力开关插片连接的11、14端子，用万用表的电阻档检测两端子，是否为通路。

不通则更换水位压力开关（更换水位压力开关时，注意端子号的对应插接）；通路则进行下一步检修。

1、4检测调速板：拆下调速板安装盒，取出调速板，检测保险管，如烧坏请更换，试机，如故障仍然存在，则更换新调速板，试机，如故障仍存在，进行下一步检查。

1、5如果洗衣机采用双速电机，需检测电容器，取下电容器，用万用表电阻档检测电容器两插片间，如指针大幅度摆动，摆向电阻为零的位置后，又慢慢摆回电阻值很大的位置，则电容器为正常，出现其它现象为不正常，需更换电容器，试机。

如故障仍存在，进行下一步检查。

1、6更换电机后，试机运行。

2、如果冷洗洗涤正常，则故障在加热电路，按如下步骤进行检测。

2、1检测加热管：拔掉加热管上的线束端子，用万用表电阻档检测两端子间的通断，断路则加热管损坏，更换加热管，试机；通路为正常，进行上述操作后，故障仍存在，进行下一步检修。

2、2检测温控开关的通断，40度温控开关为常开，60度温控开关为常闭。

不符合为温控开关损坏，更换温控开关。

符合为正常，进行上述操作后，故障仍存在，进行下一步检修。

2、3检测可调温控器：从控制面板上拆下可调温控器，在冷洗状态，拔掉THRC和THR2端子，检测两端子间的通断情况，通路为正常，断路为故障，更换可调温控器；在热洗状态，拔掉THRC和THR1端子，检测两端子间的通断情况，通路为正常，断路为故障，更换可调温控器。

洗衣机控制板维修手册一、简介洗衣机控制板是洗衣机的重要组成部分，负责控制洗衣机的各项功能。

本手册将为您提供关于洗衣机控制板的维修方法和注意事项，帮助您解决控制板的常见故障。

二、故障排除1. 无法启动若洗衣机控制板无法启动，首先检查电源是否连接正常。

若电源连接正常，则需进一步检查控制板是否受潮、断路或电路短路等问题。

修复方法：断开电源后，检查控制板连接线路是否良好，如有松动或损坏应进行修复或更换。

2. 按钮失灵当洗衣机控制板上的按钮失灵时，可能是按钮接触不良或控制板内部电路故障。

修复方法：首先，检查按钮接触是否良好，可通过清洁按钮表面或更换按钮来解决问题。

若按钮良好但问题仍然存在，则需修复或更换控制板内的电路元件。

3. 显示异常控制板上的显示屏出现异常，如显示不正常、无法显示或显示内容错误等问题。

修复方法：检查显示屏接口是否松动或损坏，若有问题应及时进行修复或更换。

4. 洗衣程序异常当洗衣机的洗衣程序无法正常运行或运行过程中出现异常时，可能是控制板内部的程序出现问题。

修复方法：通过重新设置洗衣机的程序来解决问题，若仍然无法解决，则可能需要更新或修复控制板内的程序。

5. 其他故障除了以上常见故障外，洗衣机控制板还可能遇到其他故障，如控制板发热、发出噪音等问题。

这些故障可能是由于控制板内部元件老化或损坏所导致。

修复方法：检查元件是否完好无损，若有需要更换的元件则及时进行维修或更换。

三、维修注意事项1. 安全第一在进行洗衣机控制板的维修时，一定要注意安全。

首先，确认洗衣机已经断开电源，避免触电风险。

其次，佩戴适当的防护手套和眼镜，防止因操作不当导致伤害。

2. 维修工具准备在维修洗衣机控制板之前，准备好需要使用的维修工具，如螺丝刀、万用表等。

确保工具完好并且适用于维修工作。

3. 维修技能要求洗衣机控制板的维修需要一定的专业技能和知识。

如果您对维修操作不熟悉或缺乏相关经验，请选择请专业技术人员进行维修，以免造成更大的损坏。

4.软件结构和说明4.1概述Dove系统软件由下列部分构成1）在Windows和Web环境下运行应用软件的主机软件部分，和2）属于用于控制打印的内嵌软件的固件部分。

4.2体系结构（*）是普通软件组的工作图3.4-1软件树形结构主机软件由下列程序构成：1．向主机用户提供各种编辑功能的图形用户接口，2．将收到的文件翻译为打印机可以理解的打印指令语言并将数据传送到假脱机程序的驱动程序，3．提供各种打印应用程序、DMS（文件管理系统）、RCP（遥控面板）、打印机状态监控程序、Windows 系统中的网络管理程序的单机应用程序，4．在Web环境下提供与单机应用程序和RDC（远程诊断控制）相同的功能的基于Web的应用程序。

固件由下列程序构成：1．属于解释程序的应用程序（仿真），解释程序将从主机接收到的数据转换为打印语言（PCL、PS、GDI 等等），能够使用户得到与原来在主机中组成的内容相同的输出内容。

2．控制和管理整个过程（包括在传送到引擎系统之前控制流程和打印作业）的内核程序。

维修手册4-1三星电子4.3数据和控制流注意：（*）为网络接口图3.4-2数据和控制流对上述框图解释如下：主机侧由下列程序构成：1．驱动程序，即将打印数据转换为打印机语言之一并创建假脱机文件的Windows应用软件。

2．基于Web的应用程序，提供各种打印机附加功能、管理打印作业、打印机管理、在web中实时监控打印机状态的状态监控程序、操作系统上的独立环境。

3．单机应用程序，即与上述2相同的类似Windows软件。

4．管理假脱机程序和网络接口卡、或各种附加应用程序和网络接口卡之间的网络通信的端口监控程序（即，首先创建通信逻辑端口、管理数据、将数据从假脱机程序传送到网络端口，以及提供打印结果）。

维修手册三星电子固件侧由下列各项组成1．使用各种网络协议在主机和内核程序之间中继通信的网络接口卡，2．管理仿真过程流量控制的内核程序，从主机或网卡接收数据并用引擎打印和提供作业，3．解释来自选定的仿真程序的各种输出数据的仿真程序，4．通过内核程序按要求的大小和类型在纸上打印提供的位图数据的引擎。

维 修激光打印机目 录1． 预防措施 2． 技术规格 3． 分解和组装 4． 故障检测 5． 分解图和部件列表 6． 电气部件列表 7． 框图 8． 接线图9． 印刷电路板（PCB ）图 10. 原理图三 星激光打印机ML-4500/XEU ML-4500/DSG手册4．维护与故障排除4-1 预防性维护下述循环周期为保养通用指南。

示例表用于平均每天接收与传输50份文件。

环境条件4-2打印质量第 1 页4-3 DCU（诊断器）控制4-3-1 DCU设置DCU用于诊断打印机故障。

使用DCU之前，首先打开并除去打印机前部出口盖，然后从左边除去底盖。

将DCU排插线（10针至4针）连接到控制板上的CN9（4针）。

4-3-2 状态代码将DCU连接到打印机上，然后打开电源。

DCU用7段发光二极管显示状态代码。

有两种状态代码：正常与错误。

状态代码表示打印机的运行状态。

正常状态代码错误状态代码4-3-3 诊断方式当打印机故障发生且DCU显示错误状态代码时，您可以使用诊断模式查找问题并进行修理。

诊断代码当您修理故障时，您可以仅使机器的一个单元在诊断模式下运行。

同时按下三个按钮（[DOWN]，[SHIFT]，[STOP]），打开打印机电源，进入诊断模式。

当DCU显示‘78’，2-3秒后放开这些按键，接着DCU显示‘00’。

通过使用[UP]或[SHIFT]与[DOWN]键，选择适宜的诊断模式，然后按下[ENTER]键运行。

如欲停止运行，按下[SHIFT]与[ENTER]第 3 页4-3-4自测试按钮当您按下此按钮，机器打印‘竖行’样张。

当您按下此按钮并接通打印机电源，DCU显示代码‘89’，同时打印机预热。

预热之后，打印机处于‘准备’状态。

DCU显示代码‘88’。

在此模式下，所有传感器不运行，打印机进行所有打印操作（打印演示样张）与打印PC数据）。

如果诊断打印引擎有故障时的控制板，此模式非常有用。

希望以上资料对你有所帮助，附励志名言3条：：1、世事忙忙如水流，休将名利挂心头。

洗衣机维修手册【洗衣机维修手册】（1500字）前言：洗衣机是家庭中广泛使用的电器之一，但在使用过程中难免会遇到一些故障。

本手册旨在为用户提供一份洗衣机维修指南，帮助他们了解常见故障的原因和解决方法。

在阅读本手册之前，请确保您已经阅读了洗衣机的使用说明书，并熟悉基本的操作方法和安全注意事项。

第一章：洗衣机故障诊断1. 无法启动- 检查是否已插入电源并开启电源开关- 检查洗衣机是否已正确连接到电源插座- 检查是否按下启动按钮- 检查保险丝是否烧断，如需要更换请参考第三章2. 无法排水- 检查是否有堵塞物阻碍排水管道，如有请清理- 检查排水管道是否过长，导致排水不畅- 检查排水泵是否工作正常，如需要更换请参考第四章3. 漏水问题- 检查洗衣机密封圈是否破损，如有需更换- 检查水箱进水管道是否正确连接并紧固- 检查洗衣机排水管道是否正确连接并紧固4. 异常噪音- 检查洗衣机是否放置平稳，如不平稳请调整- 检查洗衣机底座是否稳固，如不稳固请固定- 检查洗衣筒内是否有异物，如果有请清理第二章：常见故障原因及解决方法1. 洗衣机无法启动原因：电源问题解决方法：确保电源插座正常供电，检查插头连接是否良好，如有需要更换电源插座或插头。

2. 洗衣机无法排水原因：堵塞或故障的排水管道、排水泵问题解决方法：检查排水管道是否被堵塞，如有堵塞请清理；检查排水泵是否工作正常，如需要更换请联系售后服务中心。

3. 洗衣机漏水原因：密封圈破损或水箱连接不紧解决方法：更换破损的密封圈，确保水箱连接紧固。

4. 洗衣机发出异常噪音原因：洗衣机不平稳摆放或底座松动、洗衣筒内有异物解决方法：调整洗衣机位置，确保平稳摆放和固定底座；清理洗衣筒内的异物。

第三章：更换保险丝1. 断电并拔掉电源插头2. 打开洗衣机后盖3. 检查保险丝的位置，通常位于电源线入口处4. 用螺丝刀取出烧断的保险丝5. 使用相同型号和额定电流的保险丝进行更换6. 关上洗衣机后盖并插入电源插头，重新启动洗衣机第四章：更换排水泵1. 断电并拔掉电源插头2. 打开洗衣机后盖3. 找到排水泵的位置，通常位于底座附近4. 拆卸并清理排水泵，注意保持排水管道的清洁5. 使用新的排水泵进行更换，确保安装稳固6. 关上洗衣机后盖并插入电源插头，重新启动洗衣机结语：本手册总结了洗衣机常见故障的原因和解决方法，旨在帮助用户在面对故障时能够快速进行诊断和修复。
