三星1710打印机维修手册

喷墨打印机喷头维修手册喷墨打印机是现代办公生活中常见的重要设备，而喷头是其核心部件之一。

然而，由于使用不当或长时间使用，喷头可能会出现故障或损坏，导致打印质量下降或无法正常工作。

为了帮助用户解决这些问题，本手册将详细介绍喷墨打印机喷头的维修方法。

请在使用手册前认真阅读以下说明：注意事项：1. 维修过程需要有相关技能和经验的人员进行，非专业人士请勿尝试修理。

2. 在进行维修操作时，请确保打印机已断电并且冷却。

3. 维修过程中可能会出现墨水泄漏，请准备好适当的防护措施，防止墨水溅到皮肤或衣物上。

维修步骤：步骤一：喷头清理1. 打开打印机的墨盒盖，将墨盒取出。

2. 使用棉签蘸取少量清水，轻轻擦拭喷头表面，去除可能堆积的墨水残留。

3. 等待喷头表面干燥后，重新安装墨盒。

步骤二：喷头对齐1. 打开打印机设置界面，在菜单中找到“打印机设置”或“喷头对齐”选项。

2. 根据界面上的指引，按照说明进行喷头对齐操作。

步骤三：喷头冲洗1. 打开打印机设置界面，在菜单中找到“打印维护”或“喷头维护”选项。

2. 选择“喷头冲洗”或“清洗喷头”功能，并按照提示进行操作。

3. 完成冲洗后，进行喷头对齐操作。

步骤四：更换喷头1. 如果经过清理和冲洗后，喷头问题仍未解决，可能需要更换新的喷头。

2. 喷头的更换方法因品牌和型号而不同，可以参考打印机的用户手册或联系售后服务中心获取更详细的说明。

步骤五：喷头维修注意事项1. 在维修过程中，要注意不要触摸喷头的金属部分，以免造成损坏或静电干扰。

2. 若维修后喷头仍无法正常工作，请考虑寻求专业维修人员的帮助。

请注意，本手册所述维修方法仅适用于一般情况下的喷头故障，特殊情况下可能需要针对性的维修操作。

如遇到其他问题，请参考打印机的用户手册或联系相关厂商获得帮助。

给您的喷墨打印机喷头维修手册到此结束。

希望本手册的内容能够帮助您解决喷头问题，使打印机恢复正常工作。

如果您有任何其他疑问或需要进一步的帮助，请随时联系我们的技术支持团队。

复印机整理维修手册全集第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。

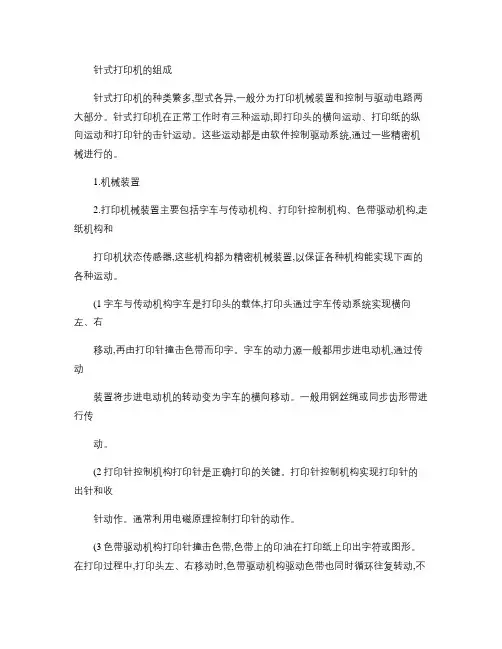

针式打印机的组成针式打印机的种类繁多,型式各异,一般分为打印机械装置和控制与驱动电路两大部分。

针式打印机在正常工作时有三种运动,即打印头的横向运动、打印纸的纵向运动和打印针的击针运动。

这些运动都是由软件控制驱动系统,通过一些精密机械进行的。

1.机械装置2.打印机械装置主要包括字车与传动机构、打印针控制机构、色带驱动机构,走纸机构和打印机状态传感器,这些机构都为精密机械装置,以保证各种机构能实现下面的各种运动。

(1字车与传动机构字车是打印头的载体,打印头通过字车传动系统实现横向左、右移动,再由打印针撞击色带而印字。

字车的动力源一般都用步进电动机,通过传动装置将步进电动机的转动变为字车的横向移动。

一般用钢丝绳或同步齿形带进行传动。

(2打印针控制机构打印针是正确打印的关键。

打印针控制机构实现打印针的出针和收针动作。

通常利用电磁原理控制打印针的动作。

(3色带驱动机构打印针撞击色带,色带上的印油在打印纸上印出字符或图形。

在打印过程中,打印头左、右移动时,色带驱动机构驱动色带也同时循环往复转动,不断改变色带被打印针撞击的部位,保证色带均匀磨损,从而既延长了色带的使用寿命,又保证了打印出的字符或图形颜色均匀。

色带驱动机构一般利用字车电动机带动同步齿形带(如LQ-1600K或钢(尼龙丝绳驱动色带铀转动,也可采用两个单独的电动机(如某些彩色打印机分别带动色带正、反向走带。

(4走纸机构该机构实现打印纸的纵向移动。

当打印完一行后,由它走纸换行。

走纸方式一般有摩擦走纸、齿轮馈送和压纸滚筒馈送等。

其动力方式为通过牵引机构将步进电动机的转动转变为走纸移动。

(5打印机状态传感器对于不同的打印机来说,传感器的设置情况不同。

通常有原始位置传感器(检测字车是否停在左边原始位置上、纸尽传感器(检测所装的打印纸是否用完,用完则报警、计时传感器(检测字车的瞬时位置和机盖状态传感器(检测正在打印中的异常开打印机盖操作等等。

2.控制与驱动电路(1控制电路当前流行的打印机的控制电路均已采用了微机结构,所以打印机也就是一个完整的微型机。

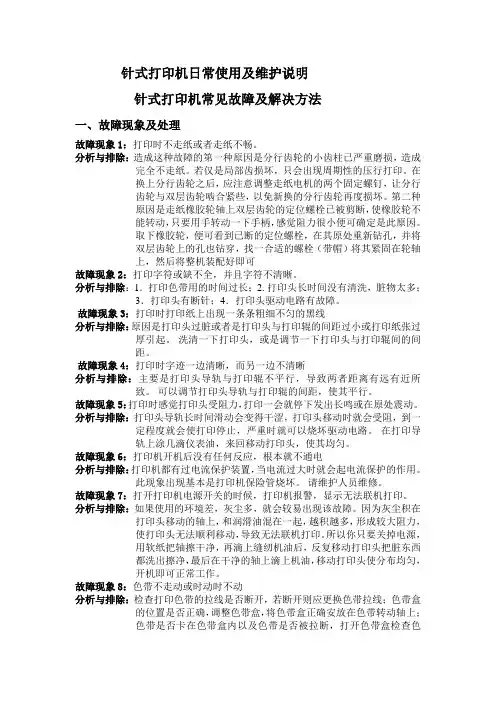

针式打印机日常使用及维护说明针式打印机常见故障及解决方法一、故障现象及处理故障现象1：打印时不走纸或者走纸不畅。

分析与排除：造成这种故障的第一种原因是分行齿轮的小齿柱已严重磨损，造成完全不走纸。

若仅是局部齿损坏，只会出现周期性的压行打印。

在换上分行齿轮之后，应注意调整走纸电机的两个固定螺钉，让分行齿轮与双层齿轮啮合紧些，以免新换的分行齿轮再度损坏。

第二种原因是走纸橡胶轮轴上双层齿轮的定位螺栓已被剪断，使橡胶轮不能转动，只要用手转动一下手柄，感觉阻力很小便可确定是此原因。

取下橡胶轮，便可看到已断的定位螺栓，在其原处重新钻孔，并将双层齿轮上的孔也钻穿，找一合适的螺栓（带帽）将其紧固在轮轴上，然后将整机装配好即可故障现象2：打印字符或缺不全，并且字符不清晰。

分析与排除：1．打印色带用的时间过长；2. 打印头长时间没有清洗，脏物太多；3．打印头有断针；4．打印头驱动电路有故障。

故障现象3：打印时打印纸上出现一条条粗细不匀的黑线分析与排除：原因是打印头过脏或者是打印头与打印辊的间距过小或打印纸张过厚引起。

洗清一下打印头，或是调节一下打印头与打印辊间的间距。

故障现象4：打印时字迹一边清晰，而另一边不清晰分析与排除：主要是打印头导轨与打印辊不平行，导致两者距离有远有近所致。

可以调节打印头导轨与打印辊的间距，使其平行。

故障现象5：打印时感觉打印头受阻力，打印一会就停下发出长鸣或在原处震动。

分析与排除：打印头导轨长时间滑动会变得干涩，打印头移动时就会受阻，到一定程度就会使打印停止，严重时就可以烧坏驱动电路。

在打印导轨上涂几滴仪表油，来回移动打印头，使其均匀。

故障现象6：打印机开机后没有任何反应，根本就不通电分析与排除：打印机都有过电流保护装置，当电流过大时就会起电流保护的作用。

此现象出现基本是打印机保险管烧坏。

请维护人员维修。

故障现象7：打开打印机电源开关的时候，打印机报警，显示无法联机打印。

分析与排除：如果使用的环境差，灰尘多，就会较易出现该故障。

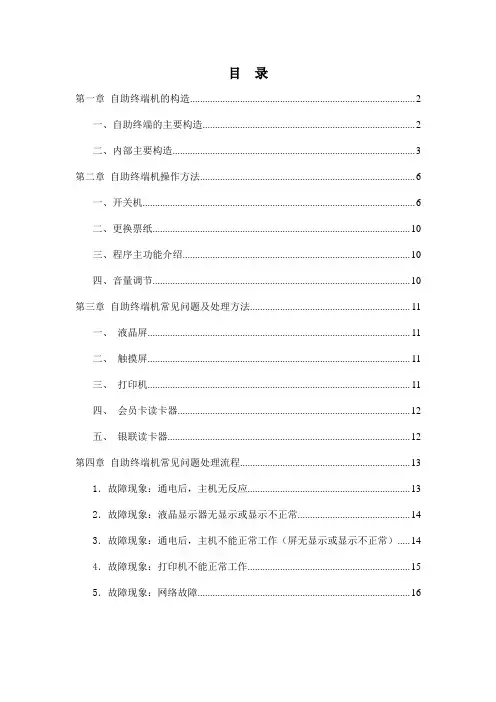

目录第一章自助终端机的构造 (2)一、自助终端的主要构造 (2)二、内部主要构造 (3)第二章自助终端机操作方法 (6)一、开关机 (6)二、更换票纸 (10)三、程序主功能介绍 (10)四、音量调节 (10)第三章自助终端机常见问题及处理方法 (11)一、液晶屏 (11)二、触摸屏 (11)三、打印机 (11)四、会员卡读卡器 (12)五、银联读卡器 (12)第四章自助终端机常见问题处理流程 (13)1．故障现象：通电后，主机无反应 (13)2．故障现象：液晶显示器无显示或显示不正常 (14)3．故障现象：通电后，主机不能正常工作（屏无显示或显示不正常） (14)4．故障现象：打印机不能正常工作 (15)5．故障现象：网络故障 (16)第一章自助终端机的构造一、自助终端的主要构造+二维码会员卡读卡器LED预告片功能区海报声波支付密码键盘银联卡卡槽出票口二、内部主要构造1.电源模块微电脑时控开关空气开关CPS默认网口电源开关预留电源主机开关键孔网口2.打印机3.机箱模块串口USB 电源开关主机箱电源线打印机锁开机按钮机箱电源开关4.公放控制模块LED 灯控制模块二维码扫描头密码键盘银联卡读卡器会员卡读卡器支付宝模块屏幕高压板音量控制旋钮第二章自助终端机操作方法一、开关机1.开机流程①首先将机器的电源线插入220V的交流插座②将机器内部空气开关打开（空气开关上有一黑色方形按钮，先将其按下，再合闸）③机器白色机箱的电源线后面的电源开关一定要确保是开④按下电源线接口旁的红色按钮，看到按钮发光后再按下电脑主机开关键，听到“滴”的一声设备启动。

如果没有启动，观察主机箱电源线后的开关是否打开。

图1-1电源线插在200V电源插座内，之后打开电源开关（向上拨至“|”）。

之后打开机器前门，在机器前门内部找到空气开关并打开（打开空气开时注意先按下开关旁边的按钮，再将开关向上推），这里注意观察时控开关的状态：①时空开关亮绿灯则正常②时控开关亮红灯，则需先解锁时控开关（连续按四次“取消/恢复”,再按一次“手动”解锁。

打印机故障问题维修集锦大全(衡水老乡网整理)咨询问题：三星2250的OPC跟哪个通用？技术热线：SAMSUNG 2250/4720 感光鼓 OPC Drum咨询问题：三星5100加粉换保险管后出现cru Fuse Error？技术热线：保险管未熔断，请确认更换的是80ma的保险管。

咨询问题：兄弟2040加了粉以后报dust on drum是什么错误？技术热线：清洁硒鼓。

咨询问题：HP3600的芯片贵公司有了吗？跟HP2600通用吗？技术热线：多能多目前可以提供HP3600专用芯片，也有两者通用芯片，请购买时确认包装。

咨询问题：HP1500的定影下辊可以用2500的吗？技术热线：可以，二者是一样的。

咨询问题：理光1475的粉盒用哪种粉？技术热线：用多能多RICOH SL 310/315/350/FX 16 数码碳粉 Toner 80G咨询问题：请问松下558的鼓芯多能多有吗？技术热线：松下558的OPC可以用松下503的。

咨询问题：兄弟2040粉盒能用在联想2000上吗？技术热线：不能，两者外观的卡位不同。

咨询问题：请问HP2600的芯片能用在2605上吗？技术热线：目前多能多提供的HP2600芯片有的可以用在2605上有的不行，请确认芯片的标签说明。

咨询问题：LEXMARK T630装了芯片怎么不认？技术热线：LEXMARKT630的芯片有两种安装方法，依据不同解码轮而定，具体解码轮图片及操作方法详见说明书。

咨询问题：请问HP3600的彩粉能否用2600的代替？技术热线：不能，多能多目前可以提供HP3600专用的碳粉及芯片。

咨询问题：请问EPSON2180的OPC能用2120的吗？技术热线：不能，EPSON2180的OPC可与EPSON1220的通用。

咨询问题：HP3600的彩粉跟芯片贵公司有了吗？技术热线：多能多目前可以提供HP3600的彩粉跟芯片，购买请与当地经销商联系。

咨询问题：CANON810的定影膜跟HP6L是一样的吗？技术热线：不一样，CANON810的定影膜可以使用HP1100的。

维 修激光打印机目 录1． 预防措施 2． 技术规格 3． 分解和组装 4． 故障检测 5． 分解图和部件列表 6． 电气部件列表 7． 框图 8． 接线图9． 印刷电路板（PCB ）图 10. 原理图三 星激光打印机ML-4500/XEU ML-4500/DSG手册4．维护与故障排除4-1 预防性维护下述循环周期为保养通用指南。

示例表用于平均每天接收与传输50份文件。

环境条件4-2打印质量第 1 页4-3 DCU（诊断器）控制4-3-1 DCU设置DCU用于诊断打印机故障。

使用DCU之前，首先打开并除去打印机前部出口盖，然后从左边除去底盖。

将DCU排插线（10针至4针）连接到控制板上的CN9（4针）。

4-3-2 状态代码将DCU连接到打印机上，然后打开电源。

DCU用7段发光二极管显示状态代码。

有两种状态代码：正常与错误。

状态代码表示打印机的运行状态。

正常状态代码错误状态代码4-3-3 诊断方式当打印机故障发生且DCU显示错误状态代码时，您可以使用诊断模式查找问题并进行修理。

诊断代码当您修理故障时，您可以仅使机器的一个单元在诊断模式下运行。

同时按下三个按钮（[DOWN]，[SHIFT]，[STOP]），打开打印机电源，进入诊断模式。

当DCU显示‘78’，2-3秒后放开这些按键，接着DCU显示‘00’。

通过使用[UP]或[SHIFT]与[DOWN]键，选择适宜的诊断模式，然后按下[ENTER]键运行。

如欲停止运行，按下[SHIFT]与[ENTER]第 3 页4-3-4自测试按钮当您按下此按钮，机器打印‘竖行’样张。

当您按下此按钮并接通打印机电源，DCU显示代码‘89’，同时打印机预热。

预热之后，打印机处于‘准备’状态。

DCU显示代码‘88’。

在此模式下，所有传感器不运行，打印机进行所有打印操作（打印演示样张）与打印PC数据）。

如果诊断打印引擎有故障时的控制板，此模式非常有用。

希望以上资料对你有所帮助，附励志名言3条：：1、世事忙忙如水流，休将名利挂心头。

维修彩色电视机目 录1注意事项2参考信息3技术规格4调整和调节5故障排除6分解图和零件清单7电气零件清单8框图9原理图彩色电视机底板K55A P型号CS34Z7HRGX/XTT手册三星电子©三星电子有限公司 2002年10月韩国印刷3K55A-TTSEC-1025注意事项三星电子1-11注意事项遵守这些安全维修和静电敏感器件注意事项以防损坏并防止可能出现的危险如触电和X 射线1-1安全注意事项1必须保证装回所有内置防护装置修复丢失的防护罩2重新安装底板及其组件时必须保证装回所有防护装置包括非金属控制旋钮和盒盖3必须保证机箱上没有开孔通过这些开孔人们特别是小孩可能会插入手指而触电这些开孔包括显像管和机箱屏框之间的间隔过宽的机箱通风槽和安装不当的后盖如果测量到的电阻低于1.0欧姆或高于5.2欧姆则存在异常故障在把设备返回给顾客前必须排除故障4漏电热检图1-1警告在测试过程中不可使用隔离变压器应使用符合美国国家标准协会ANISC101.1电器漏电和保险商实验所UL 出版物UL1410, 59.7的漏电测试仪或测量系统5彻底重新组装设备后把AC 电线直接插入电源插座把设备的AC开关先拨到开位置然后置于关位置测量已知接地点金属水管管道等等与所有外露的金属零件之间的电流包括天线手柄架金属机箱螺钉头和控制轴测量到的电流不应超过0.5毫安把电源插头的插针换过来插入AC插座然后重复测试图1-1 AC 漏电测试6天线冷检从AC 电源拔下设备的AC 插头在两根AC插针之间连接电气跨接片把欧姆计的一根导线连接到AC插针上把另一根导线连接到同轴连接器上7X射线限制显像管经专门设计来防止X射线辐射为了保证对X 射线的防护持续有效只可用与原件同类的显像管更换显像管小心重新安装显像管罩和固定金属件这些装置也具有X射防护作用8高压限制每次在B+电路水平偏转电路或高压电路上维修时必须测量高电压无论何时维修X 射线防护电路都必须重新确认X射线防护电路是否正确运行X 射线防护电路也称为水平禁止或抑制注意高压限制包括X 射线防护规格标签和维修数据示意图上的产品安全和X 射线警告注意事项正在测试设备漏电测试仪读数不应超过0.5mA测试所有外露金属表面双芯电线也需把插头换过来测试根据需要使用AC 适配器插头接地点注意事项1-2三星电子1-1安全注意事项续上页9通过紧密公差安全部件和调节把高压控制在规定的限制范围内如果高压超出了规定的限制范围应检查每一个特殊部件10设计变更警告切勿更改或增加本机的机械或电气设计例如不可增加辅助音频或视频连接器更改可能造成安全危险同样更改或增加设计制造商的担保不再有效11底板带电警告一些电视机底板直接连接到AC 电源线的一个导体上如果未使用隔离变压器则只有当插入AC 电源插头使底板与AC 电源的接地侧相连时才可安全地维修这些器件为了确认AC 电源插头正确插入应做下列工作使用AC 电压表测量底板和已知接地点之间的电压如果读数大于1.0V应拔下电源插头调换极性并重新插入重新测量底板和接地点之间的电压12一些电视机底板经设计在底板和接地点之间为85V 交流电与AC 插头的极性无关只有在接收机和电源之间插入隔离变压器才可安全地维修这些器件13一些电视机底板除主底板接地点外还有次级接地系统次级接地系统未与AC 电源线隔离两个接地系统由绝缘材料实现电气隔离绝缘材料一定不可作废或更改14过热或以其他方式损坏的部件零件和导线应该用符合原技术规格的零件更换必须确定损坏或过热的原因并排除隐患15观察原装导线的外皮特别是下列区域附近天线导线锐边以及AC和高压电源必须检查导线是否挤压偏离原位或磨损不可改变部件和印刷电路板之间的间隔检查AC 电源线是否损坏必须保证导线和部件不会接触发热的零件16显像管内爆警告在本接收机中的显像管采用整体内爆保护为了保证内爆保护持续发挥作用必须保证更换的显像管与原件相同17未事先佩戴配备了侧护罩的防碎护目镜不可拆除安装或处理显像管切勿夹持显像管颈部一些串联显像管配备了永久附装的偏转线圈不可试图从显像管拆除这类永久附装的线圈18产品安全注意事项一些电气和机械零件具有特殊的安全性能通过目测看不出来这些性能如果更换的部件与原件不同即使替换件具有更高的额定电压和功率这些安全功能及所提供的保护作用可能会丧失对安全至关重要的部件在电路图中用阴影标出或使用额定值特别是耐火性和绝缘强度规格相同的替换部件与原件安全性能不同的替换部件可能会引起触电起火或其他危险注意事项三星电子1-31-2维修注意事项警告1首先阅读本手册的安全注意事项章节如果一些未预想到的情况在维修工作和安全注意事项之间造成了冲突必须遵守安全注意事项警告2电解电容器极性安装错误可能会爆炸1维修注意事项印制在机箱上应遵守这些注意事项2在进行下列各项前必须从AC 电源拔下本机的AC电源线a 拆除或重新安装任何部件或组件b拔下电气插头或连接器(c)与电解电容器并联连接测试部件3为保障安全在印刷电路板上抬起一些部件有时使用绝缘管或绝缘带有时夹住内部布线以防与发热部件接触把所有这些元件重新安装到原位4维修后必须检查螺钉部件和布线是否重新正确安装必须保证维修零件周围部分没有损坏5检查AC 插头插片和接触到的导电零件之间的绝缘情况例如金属面板输入端子和耳机插口6绝缘检查步骤从AC 电源拔下电源线并打开电源开关把绝缘电阻计500V连接到AC插头的插片上AC插头的每个插片与接触到的导电零件见上之间的绝缘电阻不应大于1欧姆7切勿废除任何B+电压互锁装置除非正确安装了所有电晶体热沉否则不可给本机或其组件接通交流电8连接正极线前必须把测试仪器的地线连接到仪器底板地线上必须最后拆除仪器地线注意事项1-4三星电子1-3静电敏感器件注意事项1某些半导体晶体管器件可能易于受到静电损伤这些元件通常称为静电敏感器件ESDESD 的实例包括集成电路和一些场效应晶体管下列方法可以减少由静电引起的元件损坏事故2在即将安装半导体或组件之前触摸已知的接地点放掉身体上的静电另外应佩戴带腕带装置在通电之前务必除去腕带装置-这是预防触电的措施3拆除配备有ESD的组件以后将组件置于导电表面如铝箔上以防静电电荷积聚4禁止使用氟利昂推动的化学药品这些药品可能产生电荷损坏ESD5焊接或熔开ESD时只能使用接地电烙铁6只能使用抗静电焊料去除装置一些焊料去除装置未归入抗静电一类中可能积聚电荷足以损坏ESD7只有在准备安装之前才可以将替代ESD从保护包装上取下大多数替代ESD 使用导线包装所有导线通过导电泡沫塑料铝箔或其他导电材料短接在一起8在即将从替代ESD 的引线上除去保护短接材料之前触摸安装器件的底板或电路组件的防护材料9处理散装替代ESD时尽量减少身体移动通常的运动如衣服摩擦或从铺有地毯的地板上提起脚时可能产生静电足以损坏ESD小心这些维修说明仅供具备资格的维修人员使用为了减少触电的危险不可进行操作说明所述以外的维修工作除非您具备从事这类活动的资格参考信息三星电子2-12参考信息2-1缩写词和首字母缩写词表表2-1缩写词A 安培MV 兆伏Ah 安培小时MW 兆瓦Å埃M 兆欧姆dB 分贝m 米dBm毫瓦分贝A 微安F 微法o C 摄氏温度H 微亨o F 华氏温度m 微米oK开氏温度s 微秒F 法拉W 微瓦G 高斯mA 毫安GHz 千兆赫mg 毫克g 克mH 毫亨H 亨利ml 毫升Hz 赫兹mm 毫米h 小时ms 毫秒ips 英寸/秒mV 毫伏kWh 千瓦时nF 纳法kg 千克欧姆kHz 千赫兹pF 皮法k 千欧姆lb 磅km 千米rpm 转/分钟km/h 千米/小时rps 转/每秒kV 千伏s 秒时间kVA 千伏安V 伏特kW 千瓦VA 伏安I 升W 瓦MHz兆赫兹Wh瓦时参考信息2-2三星电子表2-2首字母缩写词表ABL 自动亮度限制器I/O 输入/输出AC 交流电L 左ACC 自动色度控制L 低AF 音频LED 发光二极管AFC 自动频率控制LF 低频AFT 自动微调MOSFET 金属氧化物半导体场效应晶体管AGC 自动增益控制MTS 多频道电视伴音AM 调幅NAB 全国广播工作者协会ANSI 美国国家标准协会NEC 国家电气规程APC 自动相位控制NTSC 全国电视系统委员会APC 自动图像控制OSD 在屏显示A/V 音频-视频PCB 印刷电路板AVC 自动音量控制PLL 锁相回路BAL 平衡PWM 脉宽调制BPF 带通滤波器QIF 正交中频B-Y 蓝色-YR 右CATV 有线电视RC 电阻和电容CB 民用波段RF 射频CCD 电荷耦合器件R-Y 红色-YCCTV 闭路电祝SAP 第二音频程序Ch 频道SAW 表面声波过滤器CRT 阴极射线管SIF 中音频CW 连续波SMPS 开关模式电源DC 直流S/N 信噪比DVM 数字电压表SW 开关EIA 电子工业协会TP 测试点ESD 静电排放TTL 晶体管晶体管逻辑ESD 静电敏感器件TV 电视FBP 反馈脉冲UHF 超高频FBT 回扫变压器UL 保险商实验所FF 触发电路UV 紫外线FM 调频VCD 可变电容二极管FS 故障防护VCO 电压可控振荡器GND 接地VCXO 电压可控晶体振荡器G-Y 绿色-YVHF 甚高频H 高VIF 中音频HF 高频VR 可变电阻HI-FI 高保真VTR 磁带录像机IC 电感-电容VTVM 真空管电压表IC 集成电路TR 晶体管IF中频参考信息三星电子2-32-2集成电路清单表2-3集成电路清单序号电路板位置号件号名称说明IC901A09-00041A SDA555X-OTP IC-MCU HIC401AA13-AAA94A DDRI001AIC HYBRID TU02S A40-00084A TCPS300PC16B(S)TUNER-F/S IC061203-002000DETECTOR;7027IC-VOL IC8051203-00100678R05IC-VOLTAGE REGULATOR HC4010502-001230FJL6920YDTU TR-POWER D801S 0402-001399GSIB660DIODE-BREDGE HC8011230-00100678R05IC-VOLTAGE REGULATOR IC6021201-0013857269A IC-POWER AMP IC801S1203-002512KA5Q1565RF IC-PWM CONTROLLER IC3011204-000517LA7845IC-VERTICAL DEF IC9021103-00117724WC16IC-EEPROM IC4011202-000103393, DIP , 8P IC-VOLTAGE COMP IC8031203-00122578R09IC-POSLFIXED REG IC6011204-001971MSP3411G-B11IC-SOUND PROCESSOR TU01S AA40-00083A TCLS3101PD16A(S)TUNER-F/SIC4021203-0002437812A IC-POSLFIXED REG IC8041203-001217431IC-POSLADJUST REG IC9041203-0019437025IC-VOL DETECTOR IC2021203-00194478RM33IC-POSLFIXED REG Q4020505-001116BUZ73A FET-SILICON 1主板IC9031203-00194478RM33IC-POSLFIXED REG IC061203-0020007027IC-VOL DETECTOR IC110801-00066274HC123IC-CMOS LIGIC IC031001-001082BA7657F IC-VIDEO SWITCH IC101001-001177TEA6425D IC-VIDEO SWITCH IC05203-00218618, DPAK IC-POSLFIXED REG IC021204-001814CXA2151Q IC-SELECTOR IC011204-001938VSP9407B-B11IC-ECODER 2F-BOXIC041204-001989CXA2165QIC-VIDEO PROCESS参考信息2-4三星电子表2-3集成电路清单序号电路板位置号件号名称说明QF100502-000153SC2344-D TR-POWER QF090502-0001312SA1011-D TR-POWER IC5011201-0011316111Q IC-VIDEO AMP IC5021201-0011316111Q IC-VIDEO AMP IC5031201-0011316111Q IC-VIDEO AMP 3CRTIC5041201-0000102030IC-OP AMP ICM021102-001133M27W201IC-EPROMICM041203-0019437025IC-VOL, DETECTOR ICM041106-001367K6R4008CIC IC-SRAM 4MICOM200页-TTX 欧洲ICM011204-001912SDA555OMIC-DECODER技术规格3技术规格广播制式PAL/SECAM/NTSC调谐系统电子遥控系统VHF CH2 ~ 12接收频道UHF CH21 ~ 69CATV S1 ~ S41天线输入电阻VHF UHF 75非平衡视频38.9 MHz中频音频33.4 MHz色度副载波34.47 MHz电源AC 160V ~300V或AC 100V ~ 240V50Hz技术规格备忘录4调整和调节4-1调整4-1-1通用调整说明通常电视机在安装时只需稍微调节检查竖直尺寸水平尺寸及焦距等基本特性查看图像并检查是否有良好的黑白细节可能有不良的色彩发暗现象如果有色彩发暗现象应给接收机消磁如果仍有色彩发暗现象应重复进行纯度和会聚调整注意1 本 4.调整和调节适用于K55A 底板2 AC电源160 ~ 300V 或100 ~ 240V 50Hz3 本维修手册根据采用K55A 底板的家用遥控型编写一些技术规格可能有变动视销售地点和产品规格的情况而定4-1-2调焦K55A 含有动态调焦电路当更换CRT PCBFBT 或CRT 时务必按下列顺序调节动态调焦1 输入交叉影线模式2从菜单选择标准3顺时针方向转动静态调焦VR 将其设置为最大值4 逆时针方向转动动态调焦VR 将其设置为最大值5逆时针方向缓慢转动静态调焦VR 使竖直中线最清晰调节后6顺时针方向缓慢转动动态调焦VR 使第三条线最清晰7检查整个屏幕的调焦情况必要时重复调节步骤3~6静态调焦VR动态调焦VR没用<FBT 调焦>调整和调节4-1-3屏幕电压调节1输入东芝模式2使用示波器确定RK BK GK然后调节FBT屏幕VR使得基底电平的电压不超过160V如果没有东芝模式则取消蓝色屏幕并向AV IN输入无信号这样基底电平的电压不超过175V如果没有示波器应在无信号黑屏的情况下使用直流万用表以调节RB BK GK使得最高电压成为160Vp-p4-1-4白平衡调节1预热电视机至少30分钟2按下列顺序按下遥控键进入维修模式关机显示菜单静音开机3初始化所有设置数据4输入东芝模式5使用探针CA100进行白平衡调节1调节微光-调节次亮度以设置Y-调节蓝色截止以设置y-调节红色截止以设置x2调节强光-调节次对比度以设置Y-调节蓝色驱动以设置y-调节红色驱动以设置x3检查微光值必要时重新调节微光4检查强光值必要时重新调节强光15CA100 H/L测量点CA100 l/L测量点通过示波器调节东芝模式屏幕电压的调节方法东芝模式的测量点调整和调节4-1-5调节屏幕电压和白平衡时1屏幕电压和白平衡相互关联必须保证两项都调节正确2在进行白平衡调节前调节屏幕电压必须保证屏幕电压正确无误3如果重新调节白平衡应重新检查屏幕电压4调节完毕后检查下列各项-如果按下开机/关机键后屏幕上显示亮点应重新调节屏幕电压-如果屏幕上显示回扫线应重新调节屏幕电压调整和调节4-2 MICOM端口管脚功能初始状态分配1W-PORT HIGH E2PROM锁定功能低SERIAL H期间RESET控制插口2ROMSDASERIAL H E2PROM仅限于SDA LINE3ROM SCL SERIAL H E2PROM仅限于SDA LINE4BUS-STOPHIGH自动和售后服务相关的BUS STOP STOP LOW5MAINSDASERIAL HCXA2165/CXA2151Q/VSP940X/BA7654F/MSP94XX/TUNNER控制插口6MAINSCLSERIAL HCXA2165/CXA2151Q/VSP940X/BA7654F/MSP94XX/TUNNER控制插口7S-RESET HIGHMSP34XX集成电路声音处理集成电路出现错误时复位有效电平低电平8V-RESET HIGH VSP940X集成电路1-chip集成电路有错误时复位9VDD 2.5V HIGH10GND模拟GND11VDD3.3V HIGH12CVBS IN IV p-p TTX和USA字幕输入源线路1V p-p13VDD2.5V HIGH14GND15AFT主AFT控制插口0 ~ 3.3V16SC1-ID17SC2-IDAV模式TV模式169模式43模式范围0~2V 4.5~7V 9.5~12V18KEY-1HIGH16:9模式菜单VOL-VOL+CH1CH+0~2V0~0.1V0.1~0.7V07~13V 1.3~1.9V0.9~2.4V 19H-SYNC POSITIVE MICOM H-SYNC输入POSITIVE输入 3.3Vp-p20V-SYNC POSITIVE MICOM V-SYNC输入POSITIVE输入 3.3Vp-p21KEY-3HIGH打开22KEY-2HIGH电视/录像切换控制插口23X-RAY HIGH功能LOW24IR-IN遥控器输入插口25STD-LED HIGH待机高电平关闭低电平26TIM-LED LOW开始时间H 终止时间L27RELAY消磁线圈控制依据标准技术规格28SW1HIGH H1N1L IN2BA7657F PIN#16控制插口29GND30VDD 3.3V HIGH33RESET LOW34X-IN复位有效电平高电平35X-OUT晶体振荡输入插口调整和调节管脚功能初始状态分配36GND37VDD 2.5V HIGH38OSD-R 1.2V p-p OSD R-OUT输出插口0.38Vp-p半色调0.9Vp-p39OSD-G 1.2V p-p OSD G-OUT输出插口0.38Vp-p半色调0.9Vp-p40OSD-B 1.2V p-p OSD B-OUT输出插口0.38Vp-p半色调0.9Vp-p41CPRE0.9V p-p OSD F/B-OUT输出插口由STAND PULSE钳位半色调LOW42VDD 2.5V HIGH43GND44VDD 3.3V HIGH45PX, Y HIGH46PX, Y HIGH47SW3H48SW2LLOW GNDHIGH OPEN STATUS起初这些管脚以低电平状态选择输入源49S-MUTE制式NTSC/PAL必须分开50POWER低电平有效51H,P-ID1080i控制插口1080i LOW RF Hight52TILT HIGH磁场控制调整和调节4-3工厂调节4-3-1工厂调节值4-3-2欧洲和独联体工厂数据偏移PALCOORDINATE285/285备注增益控制直流偏移调节增益控制直流偏移调节顶部底部调节顶部调节底部调节矫正调节水平管脚失真调节抛物线锯齿形英寸的竖直位置调节调整和调节偏移NTSC项目29” CISSDI CRT32” CISSDI CRT34” CISTOS CRT29” EURSDI CRT32” EURPHI CRT备注V-AMP-7-7-7-70竖直放大调节增益控制V-SHIFT-4-4-4-4-1竖直位置调节直流偏移调节H-EW55551水平放大调节增益控制H-SHIFT303030303水平位置调节直流偏移调节V-LIN-4-4-4-4-4帧幅线性调节顶部/底部调节UP-LIN-1-1-1-1-1帧幅线性调节顶部调节LOW-LIN33333帧幅线性调节底部调节V-SC00000竖直S矫正调节H-PAR88881水平管脚失真调节UP-COR77772水平管脚失真向上调节LOW-COR3333-1水平管脚失真向下调节H-TRA77770水平梯形失真调节BOW-1-1-1-10竖直直线斜度调节抛物线ANGLE-1-1-1-10帧幅线性调节锯齿形V-POSI00000针对CRT英寸的竖直位置调节调整和调节视频调节1项目29” CISSDI CRT32” CISSDI CRT34” CISTOS CRT29” EURSDI CRT32” EURPHI CRT备注R-Cutoff4141464141红色截止控制调节G-Cutoff(Fix)2525323232绿色截止控制调节B-Cutoff2828182838蓝色截止控制调节Color on/off11111初始0->1CR offset3232323232DC偏移取消调节CB offset3232323232DC-偏移取消调节R-Drive3737463740红色驱动控制调节G-Drive(Fix)3232323232绿色驱动控制调节B-Drive3232263238蓝色驱动控制调节Sub-Bright3232403247次亮度控制Sub-Contrast77777次对比度控制Sub-Color(Fix)1515101515颜色增益控制再次设置PALSub-TInt(Fix)2828282828色调控制CTI-Level(Fix)11111色度瞬时改善COL AXIS(Fix)11111颜色检测轴线设置NTSC/USALTI-Level(Fix)11111照度瞬时改善VSU(Fix)22222竖直OSD位置Merody Volume(Fix)77777音量增益控制视频调节2项目29” CISSDI CRT32” CISSDI CRT34” CISTOS CRT29” EURSDI CRT32” EURPHI CRT备注ABL Mode33333图像/亮度ABL增益控制Gamma22222RGB输出矫正控制DPIC Level33333动画黑色扩展控制DC Trans33333Y-System直流传输率ABL-TH1415141414阈值电压调节ABL-INVM-Level11111VM-OUT电平控制VM-Coring22222VM-OUT核化控制VM-f022222VM-f0VM-Limit22222VM-Limit电平控制VM-Delay33333VM-OUT相位控制参照红色截止SHP CD11111清晰度增益控制颜色饱和SHP f000000清晰度f0控制3MhzSHP f1&p/o88888清晰度增益控制再次设置PALAKB Time1313131313AKB Bch基准脉冲时间控制Bandpass17h17h17h17h17h VSP9407B带通滤波器Highpass23h23h23h23h23h VSP9407B高通滤波器视频调节3项目29” CISSDI CRT32” CISSDI CRT34” CISTOS CRT29” EURSDI CRT32” EURPHI CRT备注H comp78476H-EHT补偿设置再次设置PALV comp45444V-EHT补偿设置再次设置PALPIN comp22772PIN-EHT补偿设置再次设置PALAFC comp00000AFC-EHT补偿sync phase00000WHEN USED74HC123NR Value66666再次设置PAL选项字节CIS 型项目29” CIS SDI CRT 32” CIS SDI CRT 34” CIS TOS CRT 29” EUR SDI cRT 32” EUR PHI CRT 备注语言CIS CIS CIS 无无独联体/阿拉伯声音V-DOLBY V-DOLBY V-DOLBY V-DOLBY V-DOLBY V-DOLBY/A2-NICAMCRT 43宽幅43宽幅宽幅AV 插口SCART SCART SCART SCART SCART SCART 独联体欧洲/RCA 亚洲澳大利亚自动调频开开开开开开/关画中画开开开开开开/关W/O 画中画型文本语言开开开西欧西欧选项LNA 开开关开开开/关1个调谐器高偏移关关关关关开/关印度AV BY CH 键关关关关关关/开DTV 关关关关关关/开VGA 关关关关关关/关AGC 关关关关关关/开扩音器关关无关关关/开扬声器无无无DOME SPKDOME SPKEQ 曲线DOME/无DOME SPK TTX TOP 无无无关关关/开帮助无无无关关关/开TTX 开/关无无无开开关/开TTX LIST PRIARITY无无无无无关/开YC延迟项目29” CISSDI CRT32” CISSDI CRT34” CISTOS CRT29” EURSDI CRT32” EURPHI CRT备注P.YC(AV)延迟11122 S.YC(AC)延迟-5-5-5-5-5 N.YC(AV)延迟22244 P.BG.YC延迟00044 P.DK.YC延迟-2-2-222 P.I.YC延迟-1-1-111 P.M.YC延迟00000 P.L.YC延迟00000 S.BG.YC延迟-6-6-6-2-2 S.DK.YC延迟-9-9-9-7-7 S.I.YC延迟-9-9-9-9-9 S.L.YC延迟000-5-5 N.M.YC延迟00000欧洲和独联体EEPROM数据F-No工厂控制名称范围29” CISSDI CRT32” CISSDI CRT34” CISTOS CRT29” EURSDI CRT32” EURPHI CRT备注0UP-UCG上角半控制0~310000 1LO-UCG下角半控制0~310000 2LTI模式0~322211 3制式0~311122 450Hz 渐进梯形0~255651365 560Hz 渐进梯形0~255771177 6动态对比度0~100707010070100 7动态亮度0~1004040405050 8动态清晰度0~1006060604040 9动态颜色0~1006070606060 10动态色调0~1005050505050 11动态色彩0~1005050505050 12标准对比度0~1004050605080 13标准亮度0~1004040424550 14标准清晰度0~1005050504040 15标准颜色0~1005060505050 16标准色调0~1005050505050 17标准色彩0~1005050505050 18电影对比度0~1003035404060 19电影亮度0~1004040404550 20电影清晰度0~1005050504040 21电影颜色0~1004555454545 22电影色调0~1005050505050 23电影色彩0~1005050505050 24PROGRESSIVE TTX V-POSITION0~2557678767676 25PROGRESSIVE TTX H-POSITION0~255186187184186190 260~100255255255255255 270~100255255255255255 280~100255255255255255 290~100255255255255255 30亮度RGB/DVD0~25500000 31对比度RGB/DVD0~255124124124124124 32U饱和度RGB/DVD0~255125125125125125F-No工厂控制名称范围29” CISSDI CRT32” CISSDI CRT34” CISTOS CRT29” EURSDI CRT32” EURPHI CRT备注33V饱和度RGB/DVD0~255248248248248248 349407 Y增益0~2559393938080 359407 U增益0~2558383837171 36照度延迟定值0~25588888 379407 V增益0~2558282827070 38Lum LUT(Main)-NR_ON初始值0~255255255255255255 39降噪Main-NR_ON0~25510210210210210240Lum LUT(PIP)-NR_ON初始值0~255255255255255255 41降噪PIP-NR_ON0~255102102102102102 42钳位脉冲竖直端0~2552828282828 43SECAM感色灵敏度Main0~255282828282844钳位脉冲竖直端0~2552828282828 45SECAM感色灵敏度PIP0~255282828282846左消隐0~255147147147147147 47右消隐0~255153153153153153 48S-ABL0~25500000 49P-ABL0~2554864484848 50Lum LUT(Main)-NR_OFF初始值0~255255255255255255 51降噪Main-NR_OFF0~255255255255255255 52Lum LUT(PIP)-NR_OFF初始值0~255255255255255255 53降噪PIP-NR_OFF0~255255255255255255 54图像极限电平0~333333 55OSD电平LRGB2_LEV0~15771077 56TTX电平LRGB2_LEV0~1500055 57左消隐480p0~2550000058右消隐480p0~2550000059左消隐1080i0~2550000060右消稳1080i0~2550000061制式480P0~30000062制式1080i0~30000063CrCb增益480p0~2550000064CrCb增益1080i0~2550000065LTI模式480P0~300000F-No工厂控制名称范围29” CISSDI CRT32” CISSDI CRT34” CISTOS CRT29” EURSDI CRT32” EURPHI CRT备注66LIT模式1080i0~30000067TTX竖直位置0~2553737373738 68TTX水平位置0~255186188185186190 6916画中画上角关闭设置0~25524324 7016画中画下角关闭设置0~25510310 7143标准抛物线0~255000004-3-3亚洲工厂数据偏移PAL项目29”亚洲SDI CRT32”澳大利亚LG CRT29”澳大利亚SDI CRT备注V-AMP352439竖直放大调节增益控制V-SHIFT222727竖直位置调节直流偏移调节H- EW403431水平放大调节增益控制H-SHIFT222117水平位置调节直流偏移调节V-LIN799帧幅线性调节顶部/底部调节UP-LIN999帧幅线性调节顶部调节LOW-LIN434帧幅线性调节底部调节V-SC113竖直S矫正调节H-PAR332039水平管脚失真调节UP-COR183231水平管脚失真向上调节LOW-COR273532水平管脚失真向下调节H-TRA243236水平梯形失真调节BOW333235竖直直线斜度调节抛物线ANGLE313026帧幅线性调节锯齿形V-POSI404040针对CRT英寸的竖直位置调节偏移NTSC项目29”亚洲SDI CRT32”澳大利亚LR CRT29”澳大利亚SDI CRT备注V-AMP121竖直放大调节增益控制V-SHIFT0-2-2竖直位置调节直流偏移调节H- EW-20-1水平放大调节增益控制H-SHIFT1089水平位置调节直流偏移调节V-LIN-4-4-4帧幅线性调节顶部/底部调节UP-LIN-1-1-1帧幅线性调节顶部调节LOW-LIN232帧幅线性调节底部调节V-SC000竖直S矫正调节H-PAR102水平管脚失真调节UP-COR412水平管脚失真向上调节LOW-COR-3-3-3水平管脚失真向下调节H-TRA404水平梯形失真调节BOW001竖直直线斜度调节抛物线ANGLE00-1帧幅线性调节锯齿形V-POSI000针对CRT英寸的竖直位置调节480p偏移项目29” 亚洲SDI CRT32” 澳大利亚LR CRT29”澳大利亚SDI CRT备注V-AMP-12-8竖直放大调节增益控制V-SHIFT1-32竖直位置调节直流偏移调节H- EW843水平放大调节增益控制H-SHIFT-9-7-9水平位置调节直流偏移调节V-LIN0-40帧幅线性调节顶部/底部调节UP-LIN0-1-1帧幅线性调节顶部调节LOW-LIN03-3帧幅线性调节底部调节V-SC002竖直S矫正调节H-PAR0-41水平管脚失真调节UP-COR03-1水平管脚失真向上调节LOW-COR0-3-1水平管脚失真向下调节H-TRA-743水平梯形失真调节BOW002竖直直线斜度调节抛物线ANGLE010帧幅线性调节锯齿形V-POSI000针对CRT英寸的竖直位置调节1080i偏移项目29” 亚洲SDI CRT32” 澳大利亚LR CRT29”澳大利亚SDI CRT备注V-AMP-14-1-4竖直放大调节增益控制V-SHIFT2-2-1竖直位置调节直流偏移调节H- EW6-102水平放大调节增益控制H-SHIFT41110水平位置调节直流偏移调节V-LIN00-1帧幅线性调节顶部/底部调节UP-LIN000帧幅线性调节顶部调节LOW-LIN00-1帧幅线性调节底部调节V-SC000竖直S矫正调节H-PAR03-1水平管脚失真调节UP-COR050水平管脚失真向上调节LOW-COR031水平管脚失真向下调节H-TRA02-3水平梯形失真调节BOW0-11竖直直线斜度调节抛物线ANGLE012帧幅线性调节锯齿形V-POSI000针对CRT英寸的竖直位置调节视频调节1项目29” 亚洲SDI CRT32”澳大利亚LG CRT29”澳大利亚SDI CRT备注R-Cutoff413141红色截止控制调节G-Cutoff323232绿色截止控制调节B-Cutoff284328蓝色截止控制调节Color on/off111固定0->1CR offset323232直流偏移取消调节CB offset323232直流偏移取消调节R-Drive373737红色驱动控制调节G-Drive323232绿色驱动控制调节B-Drive324332蓝色驱动控制调节Sub-Bright323332次亮度控制Sub-Contrast777次对比度控制Sub-Color151515颜色增益控制再次设置PALSub-Tint282828色调控制CTI-Level111色度瞬时改善COL AXIS111颜色检测轴线设置NTSC/USALTI-Level111照度瞬时改善VSU222竖直OSD位置Merody Volume444音量增益控制调整和调节视频调节2项目29”亚洲SDI CRT32” 澳大利亚LG CRT29”澳大利亚SDI CRT备注ABL Mode333图像/亮度ABL控制Gamma222RGB输出矫正控制DPIC Level333动画黑色扩展控制DC Trans333Y-System直流传输率ABL-TH141514阈值电压调节ABL-INVM-Level111VM-OUT电平控制VM-Coring222VM-OUT核化控制VM-f0222VM-f0控制VM-Limit222VM-Limit电平控制VM-Delay333VM-OUT相位控制参照R-OUT SHP CD111清晰度增益控制颜色饱和SHP f0000清晰度f0控制3MhzSHP f1&p/o888清晰度增益控制再次设置PALAKB Time131313AKB Bch基准脉冲时间控制Bandpass171717VSP9407B带通滤波器Highpass232323VSP9407B高通滤波器视频调节3项目29”亚洲SDI CRT32” 澳大利亚LG CRT29”澳大利亚SDI CRT备注H comp767H-EHT补偿设置再次设置PALV comp444V-EHT补偿设置再次设置PALPIN comp222PIN-EHT补偿设置再次设置PALAFC comp000AFC-EHT补偿sync phase000WHEN USED 74HC123NR Value666再次设置PALsync phase(480p)111WHEN USED 74HC123sync phase(1080i)000WHEN USED 74HC123调整和调节DTV 调节480p/1080i项目29”亚洲SDI CRT 32” 澳大利亚LG CRT29”澳大利亚SDI CRT备注Sub-Bright 193819Sub-Contrast 777Sub-Color 151515Sub-Tint 282828COL AXIS 111LTI-Level 221VM-Level 111VM-Coring 222VM-f0222VM-Limit 222VM-Delay 333SHP CD 111SHP f0000SHP f1 & p/o888选项字节亚洲型项目29”亚洲SDI CRT 32” 澳大利亚LG CR 29” 澳大利亚SDI CRT 备注语言亚洲亚洲亚洲独联体/阿拉伯声音V-DOLBY V-DOLBY V-DOLBY V-DOLBY/A2-NICAMCRT 4:3宽幅4:3AV 插口RCA RCA RCA SCART 独联体欧洲/RCA亚洲澳大利亚自动调频开开开开/关画中画开开开开/关W/O 画中画型文本语言开开开俄语/希腊-土耳其/阿拉伯语/波斯语/阿拉伯-希伯来语/西欧/东欧LNA 开开开开/关1个调谐器高偏移关关关关/开印度AV BY CH 键关关关关/开DTV 开开开关/开VGA 关关关关/关AGC 关关关关/开扩音器关关关关/开Z7PART 开其他关调整和调节YC延迟项目29”亚洲SDI CRT32” 澳大利亚LG CR29” 澳大利亚SDI CRT备注P.YC(AV)延迟111S.YC(AC)延迟-5-5-5N.YC(AV)延迟222P.BG.YC延迟000P.DK.YC延迟-2-2-2P.I.YC延迟-1-1-1P.M.YC延迟000P.L.YC延迟000S.BG.YC延迟-6-6-6S.DK.YC延迟-9-9-9S.I.YC延迟-9-9-9S.M.YC延迟000S.L.YC延迟000N.M.YC延迟00030.64kV31.62kV高压kV33.8kV33.97kV狮头动态模式射束电流mA 1.833mA 1.82mA调整和调节亚洲EEPROM数据F-No工厂控制名称范围29”亚洲SDI CRT32” 澳大利亚LG CRT29” 澳大利亚SDI CRT备注0UP-UCG上角半控制0~3101 1LO-UCG下角半控制0~3101 2LTI模式0~3222 3制式0~3111 450Hz 渐进梯形0~63676 560Hz 渐进梯形0~63777 6动态对比度0~1009010090 7动态亮度0~100505050 8动态清晰度0~100505050 9动态颜色0~100606060 10动态色调0~100505050 11动态色彩0~100505050 12标准对比度0~100708070 13标准亮度0~100505050 14标准清晰度0~100504050 15标准颜色0~100505050 16标准色调0~100505050 17标准色彩0~100505050 18电影对比度0~100506050 19电影亮度0~100505050 20电影清晰度0~100504050 21电影颜色0~100455045 22电影色调0~100505050 23电影色彩0~100505050 24PROGRESSIVE TTX V-POSITION0~255767876 25PROGRESSIVE TTX H-POSITION0~255186187186 261080i 50Hz OSD V-POSITION0~255323232 271080i 50Hz OSD H-POSITION0~255255255255 281080i 60Hz OSD V-POSITION0~255323232 291080i 60Hz OSD V-POSITION0~255184184184 30亮度RGB/DVD0~255000 31对比度RGB/DVD0~255124124124 32U饱和度RGB/DVD0~255125125125调整和调节F-No工厂控制名称范围29”亚洲SDI CRT32” 澳大利亚LG CRT29” 澳大利亚SDI CRT备注33V饱和度RGB/DVD0~255248248248 349407 Y增益0~255939393 359407 U增益0~255838383 36照度延迟定值0~255888 379407 V增益0~255828282 38Lum LUT(Main)-NR_ON初始值0~255255255255 39降噪Main-NR_ON0~255102102102 40Lum LUT(PIP)-NR_ON初始值0~255255255255 41降噪PIP-NR_ON0~255102102102 42钳位脉冲竖直端0~255282828 43SECAM感色灵敏度Main0~25528282844钳位脉冲竖直端0~255282828 45SECAM感色灵敏度PIP0~255282828 46左消隐0~255147147147 47右消隐0~255153153153 48S-ABL0~255000 49P-ABL0~255484848 50Lum LUT(Main)-NR_OFF初始值0~255255255255 51降噪Main-NR_OFF0~255255255255 52Lum LUT(PIP)-NR_OFF初始值0~255255255255 53降噪PIP-NR_OFF0~255255255255 54图像极限电平0~3333 55OSD电平LRGB2_LEV0~15121212 56TTX电平LRGB2_LEV0~15555 57左消隐480p0~25519519519558右消隐480p0~25516516516559左消隐1080i0~25516716716760右消稳1080i0~25512512512561制式480P0~311162制式1080i0~311163CrCb增益480p0~25511911911964CrCb增益1080i0~25511911911965LTI模式480P0~3111。

一体打印机维修手册（实用版）目录1.一体打印机的概述2.一体打印机的维修流程3.常见故障及解决方法4.维护保养建议5.结论正文一体打印机是一种集打印、扫描、复印于一体的多功能办公设备，为广大用户提供了便捷的打印解决方案。

然而，在使用过程中，一体打印机可能会出现故障，影响正常使用。

为了帮助大家解决这些问题，本文将为您介绍一体打印机的维修手册。

一、一体打印机的概述一体打印机是将打印、扫描、复印等多种功能集成在一个设备上的办公设备。

它可以满足用户多种文档处理需求，节省办公空间，提高办公效率。

一体打印机的种类有很多，如激光一体打印机、喷墨一体打印机等。

了解一体打印机的基本构成和功能，有助于我们更好地进行维修。

二、一体打印机的维修流程1.关闭电源，拔掉插头，确保安全。

2.检查一体打印机外观，确认是否有明显的损坏。

3.查阅产品说明书，了解一体打印机的具体结构和功能。

4.根据故障现象，分析可能的原因，并进行相应的维修。

5.完成维修后，重新组装一体打印机，接通电源，进行测试。

三、常见故障及解决方法1.打印机无法正常开机：检查电源线是否接触良好，电源插座是否正常工作，打印机内部是否有短路现象。

2.打印效果不佳：检查墨盒是否缺墨，喷头是否堵塞，纸张是否合格。

3.扫描、复印功能异常：检查扫描头、复印部件是否损坏，驱动程序是否安装正确。

4.纸张卡住：打开打印机，取出卡住的纸张，检查进纸器是否正常。

四、维护保养建议1.定期清理喷头，避免堵塞。

2.使用原装或兼容墨盒，保证打印质量。

3.不要在潮湿、高温的环境中使用一体打印机。

4.定期检查一体打印机的运行状态，发现异常及时处理。

综上所述，了解一体打印机的基本构成和功能，掌握常见的故障现象及解决方法，对于我们维修一体打印机具有很大的帮助。
