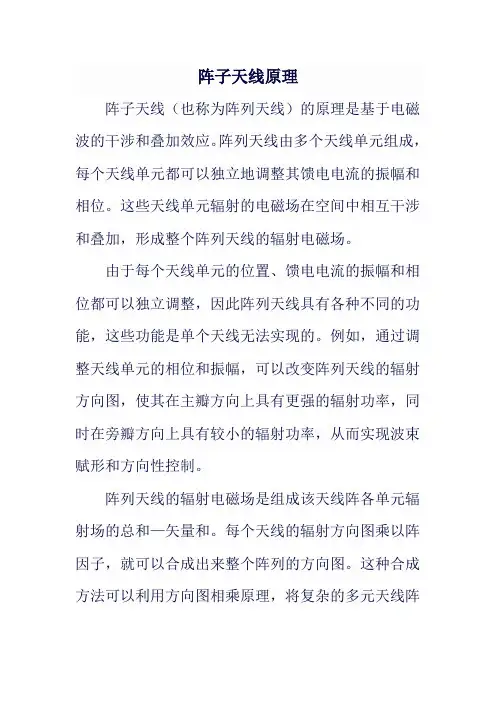

阵子天线原理
阵子天线（也称为阵列天线）的原理是基于电磁波的干涉和叠加效应。
阵列天线由多个天线单元组成，每个天线单元都可以独立地调整其馈电电流的振幅和相位。
这些天线单元辐射的电磁场在空间中相互干涉和叠加，形成整个阵列天线的辐射电磁场。
由于每个天线单元的位置、馈电电流的振幅和相位都可以独立调整，因此阵列天线具有各种不同的功能，这些功能是单个天线无法实现的。
例如，通过调整天线单元的相位和振幅，可以改变阵列天线的辐射方向图，使其在主瓣方向上具有更强的辐射功率，同时在旁瓣方向上具有较小的辐射功率，从而实现波束赋形和方向性控制。
阵列天线的辐射电磁场是组成该天线阵各单元辐射场的总和—矢量和。
每个天线的辐射方向图乘以阵因子，就可以合成出来整个阵列的方向图。
这种合成方法可以利用方向图相乘原理，将复杂的多元天线阵
分解为几个相同的子阵，然后利用简单的方向图相乘得到整个天线阵的总方向图。
此外，阵列天线还可以通过调整各天线单元的相位来实现波束扫描功能，即在不同的空间角度上扫描电磁波。
这种功能在雷达、通信等领域中得到了广泛应用。
HFSS高级教程•HFSS软件概述•HFSS软件基本操作•HFSS软件高级建模技术•HFSS软件高级仿真技术目录•HFSS软件后处理技术•HFSS软件在电磁兼容领域的应用01 HFSS软件概述1 2 3随着计算电磁学的发展，电磁仿真技术在工程设计中的应用越来越广泛，HFSS作为其中的代表软件，具有重要地位。
电磁仿真技术的发展HFSS软件自问世以来，不断升级和完善，逐渐成为电磁仿真领域的标准工具之一。
HFSS软件的发展历程HFSS软件以有限元法为基础，具有高精度、高效率、易操作等特点，适用于复杂电磁问题的求解。
HFSS软件的特点材料库管理HFSS 软件内置丰富的材料库，支持用户自定义材料属性，满足不同电磁问题的需求。
三维建模功能HFSS 软件提供强大的三维建模功能，支持多种CAD 数据格式导入，方便用户建立复杂的电磁模型。
网格剖分技术HFSS 软件采用先进的网格剖分技术，能够自动生成高质量的有限元网格，提高计算精度和效率。
后处理功能HFSS 软件提供丰富的后处理功能，包括场分布、S 参数、辐射方向图等结果的查看和分析。
求解器技术HFSS 软件提供多种求解器技术，包括直接求解、迭代求解等，适用于不同规模和复杂度的电磁问题。
HFSS 软件可用于设计和优化通信设备中的天线、滤波器、功分器等无源器件。
通信领域电子领域航空航天领域国防领域HFSS 软件可用于分析和优化电子系统中的电磁兼容、信号完整性等问题。
HFSS 软件可用于设计和分析航空航天器中的雷达、导航等系统的电磁性能。
HFSS 软件可用于分析和优化军事装备中的电磁辐射、散射等问题，提高装备的作战性能。
HFSS 软件应用领域02 HFSS软件基本操作包括菜单栏、工具栏、项目管理器、属性管理器、状态栏等部分，提供用户与软件交互的基本功能。
主界面专门用于创建和编辑三维模型的界面，提供丰富的建模工具和命令。
建模界面用于设置求解参数和边界条件的界面，用户可以根据需求进行详细的求解设置。
AN/FPS-118 Over-The-Horizon-Backscatter OTH-B 天波超视距雷达东海岸发射天线阵1997，2003，2007，2011 年谷歌地球卫星照片。
每组天线阵覆盖60 度扫描扇区。
2011 年照片中已无法观察到发射天线阵。
AN/FPS-118 的发射天线阵由 6 组偶极子线列阵构成，每组偶极子阵列包含12 个阵元，3 分贝波束角7.5 度，负责5-28 兆赫之间的 1 个频段。
该雷达最大连续波发射功率 1.2 兆瓦，是西方各型天波超视距雷达之冠(帝国海军 AN/TPS-71 ROTHR Relocatable Over-The-Horizon Radar ROTHR 200 千瓦，袋鼠国 Jindalee Operational Radar Network JORN 300 千瓦，香水鸡 NOSTRADAMUS 50 千瓦)，发射天线增益23 分贝，最大有效辐射功率240 兆瓦，典型有效辐射功率100 兆瓦级(80 dBW)。
天波超视距雷达天线阵列前方的大地实际上是天线系统的有机组成部分，可贡献数分贝的额外增益(具体数值取决于地面导电特性，雷达波束仰角等)，经过处理的大尺度地表也为从遥感照片中寻找天波超视距雷达阵地提供了极大的便利。

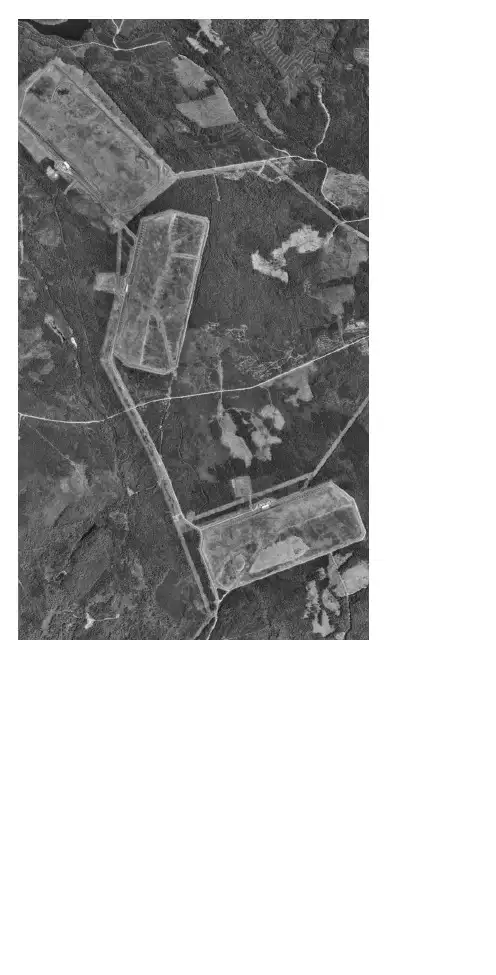

AN/FPS-118 东海岸接收天线阵1996，2006，2007，2015 年谷歌地球卫星照片。
