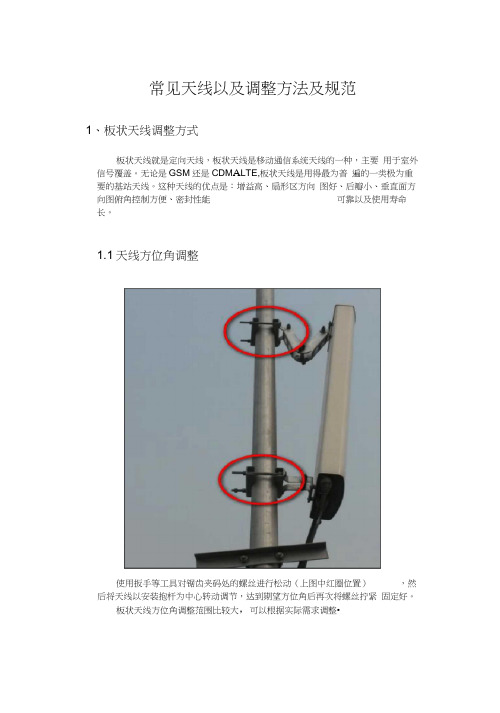

常见天线以及调整方法及规范1、板状天线调整方式板状天线就是定向天线，板状天线是移动通信系统天线的一种，主要用于室外信号覆盖。

无论是GSM还是CDM A LTE,板状天线是用得最为普遍的一类极为重要的基站天线。

这种天线的优点是：增益高、扇形区方向图好、后瓣小、垂直面方向图俯角控制方便、密封性能可靠以及使用寿命长。

1.1天线方位角调整使用扳手等工具对锯齿夹码处的螺丝进行松动（上图中红圈位置），然后将天线以安装抱杆为中心转动调节，达到期望方位角后再次将螺丝拧紧固定好。

板状天线方位角调整范围比较大，可以根据实际需求调整•1.2下倾角的调节1.2.1机械下倾角的调节使用扳手等工具对连接臂处的螺丝进行松动（图片中红圈位置），然后对天线的机械角度进行调节，达到期望角度后将螺丝拧紧固定好。

电子下倾的调整1.2.2 电子倾角的调节板状天线电调有两种，一种是旋转调节，一种是插拔调节上图为旋钮式调节电调。

旋转旋钮（图中蓝色部分），电调滑标会移动，红色指针（图中箭头指示的地方）到达某一刻度电调即为多少度。

上图为插拔式调节电调。

在调节电子下倾的时候直接通过插拔电调滑标（图中红圈标示部分）即可对其进行调节，滑标漏出的刻度即为当前电子下倾值。

电子下倾的可调范围一般在天线标签上都有标示，如下图:ODV3-065R18K-G\ 电调天线171O-2170MHz 产^>^8^710003-001V4-0000 规恪代码 B 宙下喻角070应—俪|]|删卿I执豐c囂:詈CA1430053775 2U斗2、美化天线的调节随着移动通信网络的迅速发展，传统基站天线与周边环境的冲突越来越大，很难融入周边的环境，因此直接影响到城市的美好环境。

另外，随着人们环保意识的提高，大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。

这些都极大地加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。

天线美化工程作为一种手段，满足了人们对城市环境要求越来越高的需求，越来越受到有关各方的广泛关注。

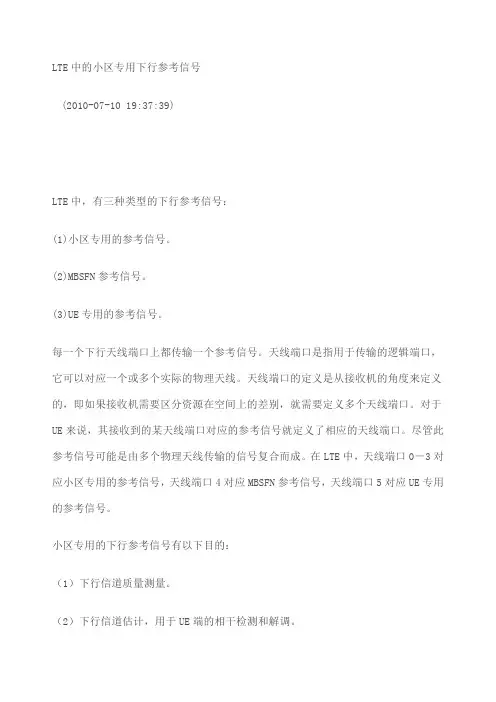

LTE中的小区专用下行参考信号(2010-07-10 19:37:39)LTE中，有三种类型的下行参考信号：(1)小区专用的参考信号。

(2)MBSFN参考信号。

(3)UE专用的参考信号。

每一个下行天线端口上都传输一个参考信号。

天线端口是指用于传输的逻辑端口，它可以对应一个或多个实际的物理天线。

天线端口的定义是从接收机的角度来定义的，即如果接收机需要区分资源在空间上的差别，就需要定义多个天线端口。

对于UE来说，其接收到的某天线端口对应的参考信号就定义了相应的天线端口。

尽管此参考信号可能是由多个物理天线传输的信号复合而成。

在LTE中，天线端口0－3对应小区专用的参考信号，天线端口4对应MBSFN参考信号，天线端口5对应UE专用的参考信号。

小区专用的下行参考信号有以下目的：（1）下行信道质量测量。

（2）下行信道估计，用于UE端的相干检测和解调。

下行参考信号在每一个非MBSFN的子帧上传输，LTE（）中支持至多4个小区专用的参考信号，天线端口0和1的参考信号位于每个时隙的第1个OFDM符号和倒数第3个OFDM符号。

天线端口2和3的参考信号位于每个Slot的第2个OFDM符号上。

在频域上，对于每个天线端口而言，每6个子载波插入一个参考信号，天线端口0和1（天线端口2和3）在频域上互相交错，正常CP情况下，1，2和4个天线端口的RS分布如下图所示。

一个时隙中的某一资源粒子，如果被某一天线端口上用来传输参考信号，那么其他的天线端口上必须将此资源粒子设置为0，以降低干扰。

在频域上，参考信号的密度是在信道估计性能和参考信号开销之间求取平衡的结果，参考过疏则信道估计性能（频域的插值）无法接受；参考信号过密则会造成RS开销过大。

参考信号的时域密度也是根据相同的原理确定的，既需要在典型的运动速度下获得满意的信道估计性能，RS的开销又不是很大。

从上图还可以看到，参考信号2和3的密度是参考信号0和1的一半，这样的考虑主要是为了减少参考信号的系统开销。

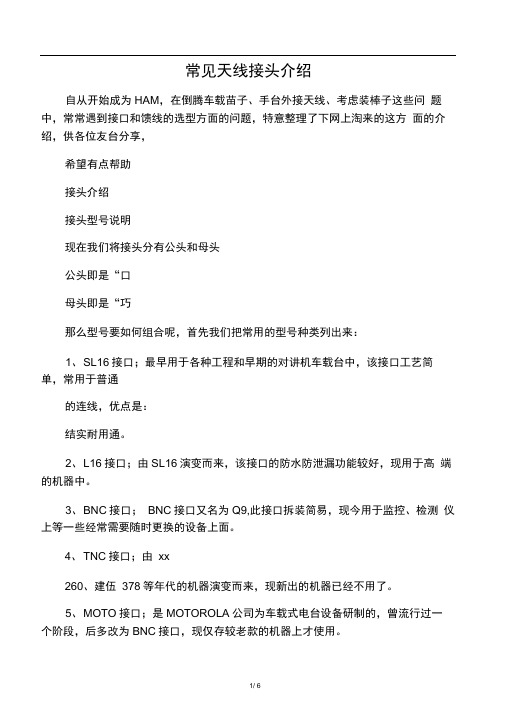

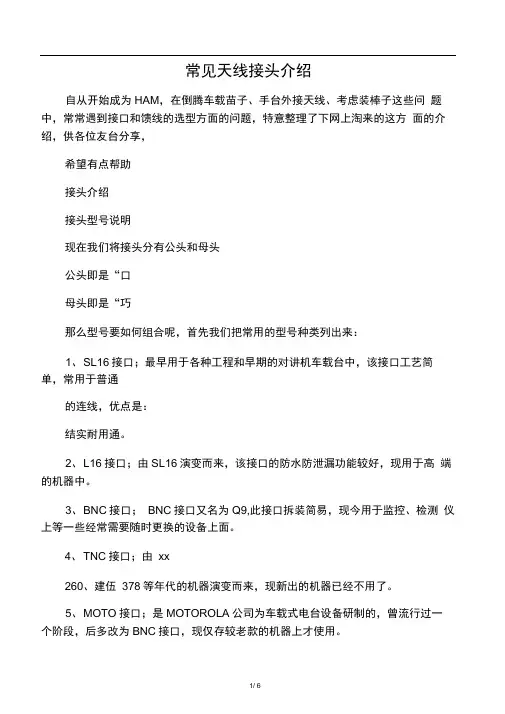

常见天线接头介绍自从开始成为HAM，在倒腾车载苗子、手台外接天线、考虑装棒子这些问题中，常常遇到接口和馈线的选型方面的问题，特意整理了下网上淘来的这方面的介绍，供各位友台分享，希望有点帮助接头介绍接头型号说明现在我们将接头分有公头和母头公头即是“口母头即是“巧那么型号要如何组合呢，首先我们把常用的型号种类列出来：1、S L16接口；最早用于各种工程和早期的对讲机车载台中，该接口工艺简单，常用于普通的连线，优点是：结实耐用通。

2、L16接口；由SL16演变而来，该接口的防水防泄漏功能较好，现用于高端的机器中。

3、B NC接口；BNC接口又名为Q9,此接口拆装简易，现今用于监控、检测仪上等一些经常需要随时更换的设备上面。

4、TNC接口；由xx260、建伍378等年代的机器演变而来，现新出的机器已经不用了。

5、M OTO接口；是MOTOROLA公司为车载式电台设备研制的，曾流行过一个阶段，后多改为BNC接口，现仅存较老款的机器上才使用。

6、SMA接口；现阶段手持对讲机最常见的接口，已经很普遍下载（131.73 KB）2011-6-15 16:17下载（92.44 KB）2011-6-15 16:17★ ★ ★馈线常识★★★馈线参数下载（8.42 KB）2011-4-2 11:03业余操作一般限于小功率（小于100W）和低高频电压（小于1KV）。

通常不用考虑馈线的容量。

当使用功率超过100W的短波电台，则应选用较粗的馈线（例如一7）,以避免发热。

常见的同轴线有50欧、75欧、100欧三种标称阻抗。

业余通讯常用50 欧,虽然它的效率不是最高的。

在选定了馈线阻抗（50欧）以后,最关键的是选择馈线的粗细,例如50－3、50－5、50－7 等等。

通常根据期望的馈线衰耗和线路造价综合考虑。

具体的作法是这样的：1、首先估测需要的馈线长度，并结合所用频率、所处位置、天线用途（用于普通电台还是中继台）等，确定天馈系统的总增益。

4g天线标准4G天线是用于接收和发射4G信号的装置，其标准主要参考了以下方面内容：1.带宽要求：4G天线应能满足4G网络的通信带宽需求。

4G网络的通信带宽要求较高，通常在几百MHz到几个GHz之间。

因此，4G天线需要具备宽频带特性，以支持高速数据传输。

2.频率范围：4G天线应能工作在4G频段，主要涵盖了LTE和WiMAX技术所使用的频率范围。

根据不同的频段，天线的结构和工作原理可能会有所不同，因此需要根据不同的频段设计和选择4G天线。

3.辐射性能：4G天线在接收和发射信号时需要具备良好的辐射性能，以确保信号的稳定传输。

辐射性能包括天线的增益、辐射图案、辐射效率等指标。

提高4G天线的辐射性能可以提高无线传输的覆盖范围和数据传输速率。

4.天线结构：4G天线的结构可以分为内置天线和外置天线两种形式。

内置天线通常集成在手机、平板电脑等终端设备中，外置天线则安装在建筑物、车辆等物体表面，用于增强信号接收和发送的能力。

根据使用场景和需求，选择合适的天线结构可以提高4G信号的质量和覆盖范围。

5.天线连接器：4G天线与设备之间的连接通常使用天线连接器，如SMA、MCX、MMCX等。

天线连接器的选择应符合4G设备的接口标准，并具备良好的电气特性和机械强度，以确保信号的可靠传输。

6.防护等级：4G天线通常工作在室外环境中，需要具备良好的防护能力，以抵御各种恶劣的气候条件。

防护等级一般采用IP（Ingress Protection）标准进行评估，包括防尘、防水、耐腐蚀等指标。

7.天线安装方式：4G天线的安装方式有多种，如挂墙安装、抱杆安装、固定螺丝安装等。

根据具体的应用场景和需求，选择合适的安装方式可以确保天线的稳定性和方便性。

总之，4G天线的标准主要参考带宽要求、频率范围、辐射性能、天线结构、天线连接器、防护等级和安装方式等方面的内容。

这些标准的要求和设计原则，可以确保4G天线具备良好的信号接收和发射能力，提供高质量的4G通信服务。

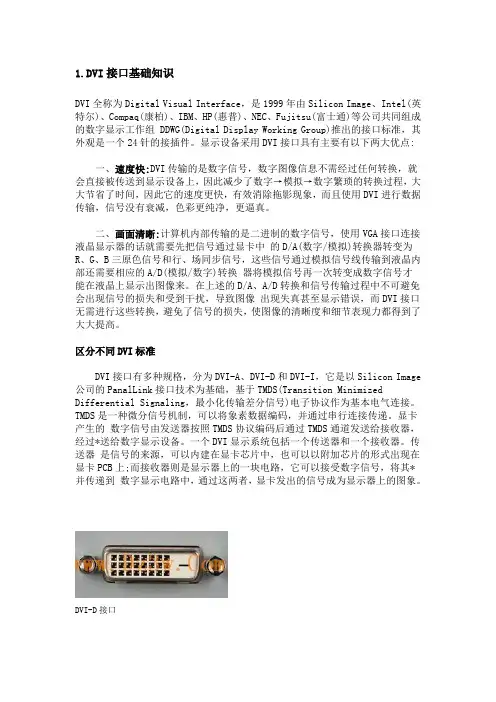

1.DVI接口基础知识DVI全称为Digital Visual Interface，是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成的数字显示工作组 DDWG(Digital Display Working Group)推出的接口标准，其外观是一个24针的接插件。

显示设备采用DVI接口具有主要有以下两大优点:一、速度快:DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。

二、画面清晰:计算机内部传输的是二进制的数字信号，使用VGA接口连接液晶显示器的话就需要先把信号通过显卡中的D/A(数字/模拟)转换器转变为R、G、B三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的A/D(模拟/数字)转换器将模拟信号再一次转变成数字信号才能在液晶上显示出图像来。

在上述的D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。

区分不同DVI标准DVI接口有多种规格，分为DVI-A、DVI-D和DVI-I，它是以Silicon Image 公司的PanalLink接口技术为基础，基于TMDS(Transition Minimized Differential Signaling，最小化传输差分信号)电子协议作为基本电气连接。

TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。

显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过*送给数字显示设备。

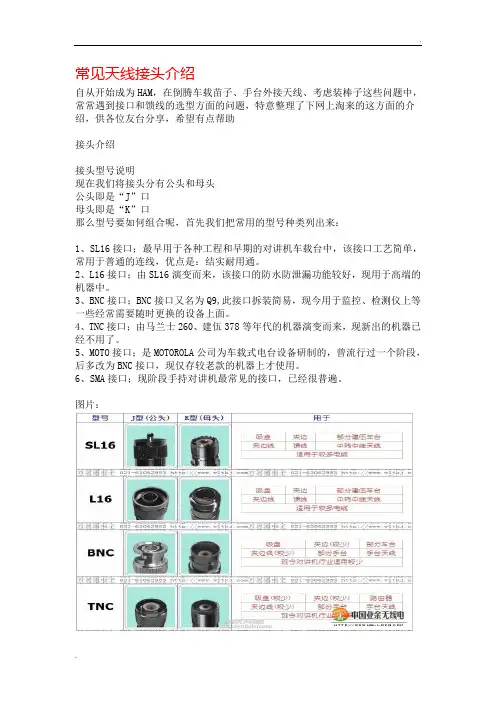

常见天线接头介绍自从开始成为HAM，在倒腾车载苗子、手台外接天线、考虑装棒子这些问题中，常常遇到接口和馈线的选型方面的问题，特意整理了下网上淘来的这方面的介绍，供各位友台分享，希望有点帮助接头介绍接头型号说明现在我们将接头分有公头和母头公头即是“J”口母头即是“K”口那么型号要如何组合呢，首先我们把常用的型号种类列出来：1、SL16接口；最早用于各种工程和早期的对讲机车载台中，该接口工艺简单，常用于普通的连线，优点是：结实耐用通。

2、L16接口；由SL16演变而来，该接口的防水防泄漏功能较好，现用于高端的机器中。

3、BNC接口；BNC接口又名为Q9,此接口拆装简易，现今用于监控、检测仪上等一些经常需要随时更换的设备上面。

4、TNC接口；由马兰士260、建伍378等年代的机器演变而来，现新出的机器已经不用了。

5、MOTO接口；是MOTOROLA公司为车载式电台设备研制的，曾流行过一个阶段，后多改为BNC接口，现仅存较老款的机器上才使用。

6、SMA接口；现阶段手持对讲机最常见的接口，已经很普遍。

图片：馈线的选择业余操作一般限于小功率(小于100W)和低高频电压(小于1KV)。

通常不用考虑馈线的容量。

当使用功率超过100W的短波电台，则应选用较粗的馈线（例如－7），以避免发热。

常见的同轴线有50欧、75欧、100欧三种标称阻抗。

业余通讯常用50欧，虽然它的效率不是最高的。

在选定了馈线阻抗（50欧）以后，最关键的是选择馈线的粗细，例如50－3、50－5、50－7等等。

通常根据期望的馈线衰耗和线路造价综合考虑。

具体的作法是这样的：1、首先估测需要的馈线长度，并结合所用频率、所处位置、天线用途（用于普通电台还是中继台）等，确定天馈系统的总增益。

然后根据天线增益确定能够容忍的最大馈线衰耗。

天馈系统的总增益推荐为：144MHz中继站：4dB；144MHz 基地台：3dB；430MHz中继站5dB；430MHz基地台3dB。

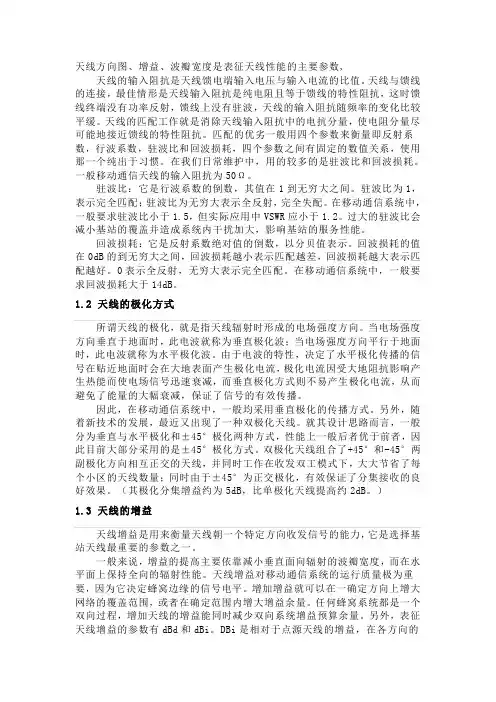

天线方向图、增益、波瓣宽度是表征天线性能的主要参数,天线的输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。

天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。

在我们日常维护中，用的较多的是驻波比和回波损耗。

一般移动通信天线的输入阻抗为50Ω。

驻波比：它是行波系数的倒数，其值在1到无穷大之间。

驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。

在移动通信系统中，一般要求驻波比小于1.5，但实际应用中VSWR应小于1.2。

过大的驻波比会减小基站的覆盖并造成系统内干扰加大，影响基站的服务性能。

回波损耗：它是反射系数绝对值的倒数，以分贝值表示。

回波损耗的值在0dB的到无穷大之间，回波损耗越小表示匹配越差，回波损耗越大表示匹配越好。

0表示全反射，无穷大表示完全匹配。

在移动通信系统中，一般要求回波损耗大于14dB。

1.2 天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。

当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。

由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。

因此，在移动通信系统中，一般均采用垂直极化的传播方式。

另外，随着新技术的发展，最近又出现了一种双极化天线。

就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。

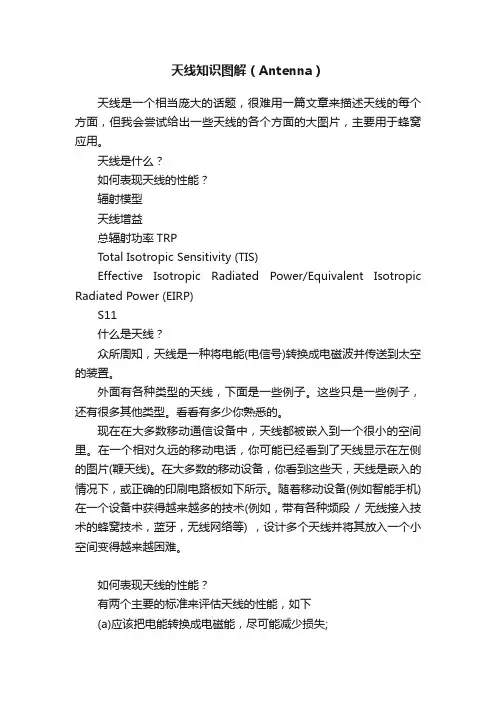

天线知识图解（Antenna）天线是一个相当庞大的话题，很难用一篇文章来描述天线的每个方面，但我会尝试给出一些天线的各个方面的大图片，主要用于蜂窝应用。

天线是什么？如何表现天线的性能？辐射模型天线增益总辐射功率TRPTotal Isotropic Sensitivity (TIS)Effective Isotropic Radiated Power/Equivalent Isotropic Radiated Power (EIRP)S11什么是天线？众所周知，天线是一种将电能(电信号)转换成电磁波并传送到太空的装置。

外面有各种类型的天线，下面是一些例子。

这些只是一些例子，还有很多其他类型。

看看有多少你熟悉的。

现在在大多数移动通信设备中，天线都被嵌入到一个很小的空间里。

在一个相对久远的移动电话，你可能已经看到了天线显示在左侧的图片(鞭天线)。

在大多数的移动设备，你看到这些天，天线是嵌入的情况下，或正确的印刷电路板如下所示。

随着移动设备(例如智能手机)在一个设备中获得越来越多的技术(例如，带有各种频段/ 无线接入技术的蜂窝技术，蓝牙，无线网络等) ，设计多个天线并将其放入一个小空间变得越来越困难。

如何表现天线的性能？有两个主要的标准来评估天线的性能，如下(a)应该把电能转换成电磁能，尽可能减少损失;(b)希望辐射在我需要的方向上。

有几个指标可以代表天线的性能如下辐射模型；总辐射功率;总的各向同性灵敏度。

辐射模型了解/ 评估天线性能的第一步是检查天线的辐射模型。

在大多数情况下，电能都是通过预先设定好的路径流动的，这种路径通常建立在铜线或印刷电路板上的铜痕迹上，但是一旦电能转化为电磁波，它几乎就会向四面八方传播。

根据我们设计天线的思路，电磁波在空气中传播的方向是不同的。

天线在某些方向上传输很强的能量，在某些方向上传输少量的能量，在某些方向上传输中等范围的能量等，这种能量传输方式被称为“辐射方向图”。

(更实际的辐射型态例子，请参阅/educational/gain/gain.html )以下只是一些可能的辐射型态例子。

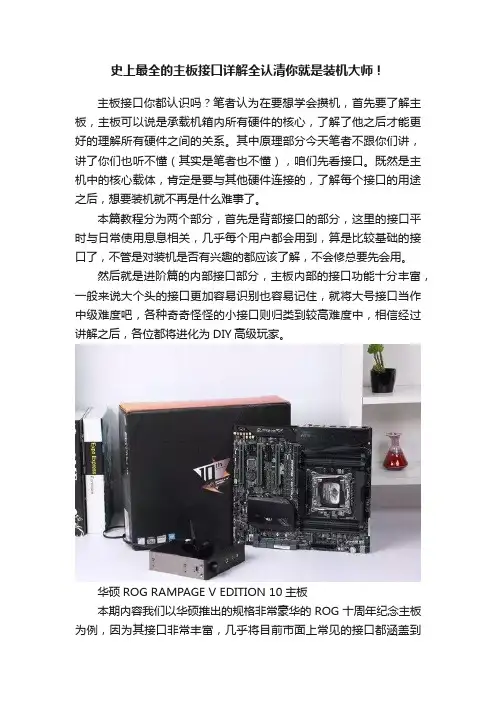

史上最全的主板接口详解全认清你就是装机大师！主板接口你都认识吗？笔者认为在要想学会攒机，首先要了解主板，主板可以说是承载机箱内所有硬件的核心，了解了他之后才能更好的理解所有硬件之间的关系。
