行车道板的计算实例

行车道板（悬臂板）计算书计算复核２００5年3月目录概况－－－－－－－－－－－－－－－－－－－－－2 一恒载效应－－－－－－－－－－－－－－－－－2 二活载效应－－－－－－－－－－－－－－－－－3 三荷载组合－－－－－－－－－－－－－－－－－4 四截面配筋计算－－－－－－－－－－－－－－－5 五截面复核－－－－－－－－－－－－－－－－－6 六截面剪力验算－－－－－－－－－－－－－－－6 七裂缝宽度验算－－－－－－－－－－－－－－－7 八闽华护栏防撞计算－－－－－－－－－－－－－8 九结论――――――――――――――――――10概况：预应力混凝土连续T 梁定行图 跨 径： 35m荷 载： 公路一级桥面宽度： 0.5＋12.0＋0.5＝13m最不利断面：梁肋间距为2.7m ，板净跨为2.5m 桥面铺装：9厘米沥青砼＋8厘米C40砼 规 范：《公路钢筋混凝土及预应力混凝土桥涵设计规范JTG D62—2004》、《公路桥涵设计通用规范JTG D60—2004》T 梁上部结构断面图详见下图。

一、恒载效应 （1）成桥以后悬臂板支点剪力：Mo ＝212341()(0.25)2g g g L g L ⨯++⨯+⨯-悬臂板支点剪力：Qo ＝1234()g g g L g ++⨯+ g1：沥青层的自重g2：C40砼的自重g3：结构层的自重g4：栏杆的自重Mo ＝212341()(0.25)2g g g L g L ⨯++⨯+⨯-＝212341()(0.25)2g g g L g L ⨯++⨯+⨯-＝21(0.150.3)25(0.091240.08125)17.6(10.25)221+⨯⨯⨯⨯+⨯⨯+⨯+⨯-⨯ ＝10.59KN*mQo ＝1234()g g g L g ++⨯+＝(0.150.3)25(0.09240.0825)17.621+⨯⨯+⨯+⨯+⨯＝17.39KN 悬臂板恒载效应如下：支点断面恒载弯矩为：010.59*sg M M KN m ==支点断面恒载剪力为：017.39sg Q Q KN ==二、活载效应公路一级产生的内力根据“通用规范”第4.3.1条，后轮的着地宽度2b 及长度2a 为： 20.2a m = 20.6b m =根据“公预规”第4.1.3条，计算整体单向板时，车轮传到板上的荷载分布宽度按下列规定计算。

计算如图所示T 梁翼缘板所构成铰接悬臂板的设计内力。

汽车荷载等级为公路－I 级。

桥面铺装2cm 沥青混凝土，面层比重为21kN/m 3;平均9cm 厚C25混凝土垫层，比重为23 kN/m 3；T 梁翼板比重为25 kN/m 3。

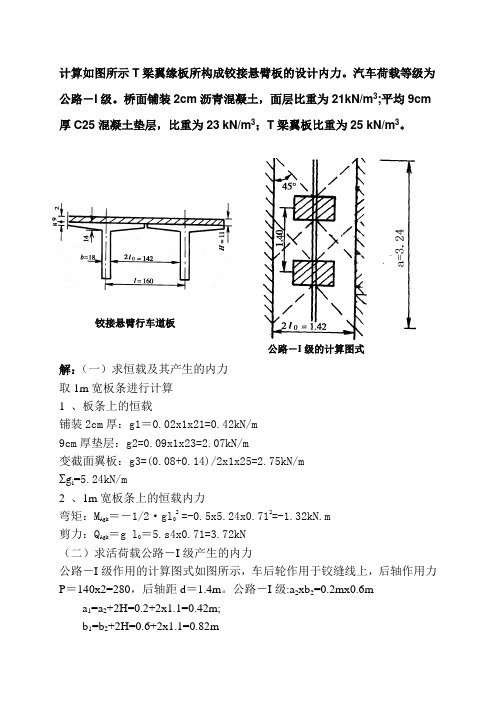

解：（一）求恒载及其产生的内力取1m 宽板条进行计算1 、板条上的恒载铺装2cm 厚：g1＝0.02x1x21=0.42kN/m9cm 厚垫层：g2=0.09x1x23=2.07kN/m 变截面翼板：g3=(0.08+0.14)/2x1x25=2.75kN/mΣg i =5.24kN/m2 、1m 宽板条上的恒载内力弯矩：M Agk ＝－1/2·gl 02 =-0.5x5.24x0.712=-1.32kN.m剪力：Q Agk ＝g l 0＝5.s4x0.71=3.72kN（二）求活荷载公路－I 级产生的内力公路－I 级作用的计算图式如图所示，车后轮作用于铰缝线上，后轴作用力P ＝140x2=280，后轴距d ＝1.4m 。

公路－I 级:a 2xb 2=0.2mx0.6ma 1=a 2+2H=0.2+2x1.1=0.42m;b 1=b 2+2H=0.6+2x1.1=0.82m铰接悬臂行车道板公路－I 级的计算图式荷载对于悬臂根部的有效分布宽度：a=a1+d+2 l0=0.42+1.4+2x0.71=3.24m作用于板条上的弯矩：M AP＝（1＋μ）·（P/4a）·(l0-b1/4)=-1.3x(280/4x3.24)x(0.71-0.82/4) =-14.2kN.m作用于板条上的剪力：Q AP＝（1＋μ）·（P/4a）＝1.3x(280/4x3.24)=28kN(三)设计内力，荷载组合按承载能力极限状态进行组合时：M d＝γ0x(γG M Ag+γQ M Ap)=0.9x[1.2x(-1.32)+1.4x(-14.2)]=-19.3kN.mQ d=γ0x(γG Q Ag+γQ Q Ap)=0.9x(1.2x3.72+1.4x28)=39.3kN按正常使用极限状态进行组合时：M s＝M Ag+ M Ap=－1.32+(-14.2)=-15.52kN.mQ s＝Q Ag+ Q Ap=3.72+28=31.72kN。

行车道板的计算1、荷载分布宽度的计算根据《桥规》4.1.3条的规定1、1 平行于板的跨径方向的荷载分布宽度b=b1+2h=0.6+2×0.2=1m1、2 垂直于板的跨径方向的荷载分布宽度1）单个车轮在板的跨径中部时a=(a1+2h)+L/3=(0.2+2×0.2)+2/3=1.27m<2L/3=1.33m2）两个相同车轮在板的跨径中部时a=(a1+2h)+d+L/3=(0.2+2×0.2)+1.4+2/3=2.67m<2L/3+d=2.73m3）车轮在板的支承处时a=(a1+2h)+t=(0.2+2×0.2)+0.22=0.82m4）车轮在板的支承处时a=(a1+2h)+t+2x=(0.2+2×0.2)+0.22+2×x一、内力计算采用近似方法计算（参考《桥梁设计与计算邵旭东》），即先按相同跨径的简支板进行计算。

1、恒载内力（1）、每延米板上的恒载g混凝土桥面铺装 g1=0.2×2×24=9.6KN/mT梁翼缘板 g2=[0.3×0.16+(0.25+0.16)×0.6/0.2]×2×25=8.55 KN/m 每延米板宽恒载合计 g=g1+g2=18.15 KN/m（2）、恒载产生的内力弯矩Mg=1/8×g×Ll2=18.15×2×2/8=9.075KN.m剪力Qg=0.5×g×L=0.5×18.15×2=18.15KN2、活载产生的内力经过分析，汽车荷载作用在两翼板中间时为最不利位置根据《桥规》4.1.3条的规定2、1平行于板的跨径方向的荷载分布宽度b=b1+2h=0.6+2×0.2=1m2、2垂直于板的跨径方向的荷载分布宽度单个车轮在板的跨径中部时a=(a1+2h)+L/3=(0.2+2×0.2)+2/3=1.27m<2L/3=1.33mMop=(1+u) ×P/4a×(L-b/4)=1.3×140/4/1.33×(1-1/4)=25.7KNmQop=(1+u) ×P/4a=1.3*140*2/4/1.33=68KN3、最不利荷载组合：承载能力极限状态下的基本组合M1=1.2Mg+1.4Mop=1.2×9.075+1.4*25.75=46.94KNmQ1=1.2Qg+1.4Qop=1.2×18.15+1.4*68=116.98KN此T梁板厚取25cm,梁高为170cm,25/175<1/4，所以跨中弯矩修正系数为0.5。

行车道板得计算 1边梁荷载效应计算 2中梁荷载效应计算根据自己设计，选定行车道板得力学模型，工程实践常用得得力学模型为：连续单向板、铰接悬臂板、悬臂板 主梁内力计算 1恒载内力计算主梁荷载自重=截面积×材料容重 横隔梁荷载均匀分摊给各个主梁承受，并转化为均布荷载 主梁上横隔梁数目×横隔梁体积×容重/主梁长 铺装层重沿（桥宽）铺装层截面积×材料容重/主梁根数 人行道及栏杆重每侧每米重×2/主梁根数2活载内力计算（支点荷载横向分布系数用杠杆原理法、跨中用刚性横梁法） 3主梁内力组合（基本组合、短期效应组合）4行车道板得计算由于本设计主梁采用钢板连接，故行车道板按两端悬臂板计算，但边梁与中梁得恒载与活载均不相同，应分别计算。

4、1边梁荷载效应计算由于行车道板宽跨比大于2，按单向板计算，悬臂长度为0、99m 。

4、1、1恒载效应 4、1、1、1刚架设完毕时桥面板可瞧成99cm 长得单向悬臂板，计算图示见4-1a 。

计算悬臂根部一期恒载内力为：弯矩 ： 2211110.141250.990.11250.99 1.352232g M KN m =-⨯⨯⨯⨯-⨯⨯⨯⨯⨯=-⋅剪力： 110.141250.990.10.99251 4.60752g Q KN =⨯⨯⨯+⨯⨯⨯⨯=4、1、1、2成桥后桥面现浇部分完成后，施工二期恒载，此时桥面板可瞧成净跨径为0、97m 得悬臂单向板（计算图示如图4-1c 所示）。

条件拟定：公路Ⅱ级，人群荷载3、0KN/m 2，每侧栏杆人行道重量得作用力为1、52KN/m 与3、6KN/m ，图中P=1、52KN 为人行栏杆得重量。

计算二期恒载内力如下：图4-1 悬臂板荷载计算图示（尺寸单位：cm ）弯矩： 2 1.52(0.990.125) 1.2844g M KN m =-⨯-=-⋅剪力： 21.52g Q K N =4、1、1、3总恒载内力综上所述，悬臂根部恒载内力为弯矩： 1 2.39 1.2844 3.3234g M KN m =--=-⋅ 剪力： 4.6075 1.52 6.1275g Q KN =+= 4、1、2活载效应在边梁悬臂板处，只作用有人群荷载，计算图示为4-1d弯矩： 213.50.690.7142r M =-⨯⨯=-剪力： 3.50.69 2.415r Q KN =⨯= 4、1、3荷载组合恒+人： 1.2 1.4(1.2 3.3234 1.40.714) 4.9877j g r M M M KN m =+=-⨯+⨯=-⋅ 1.2 1.4 1.2 6.1275 1.4 2.14510.851j g r Q Q Q KN =+=⨯+⨯=4、2中梁荷载效应计算桥面板长宽比＞2、在两主梁之间采用钢板连接，桥面板简化为悬臂板，以下分别计算恒载与活载效应。

行车道板计算考虑到主梁翼缘板内钢筋是连续的，故行车道板可按悬臂板（边梁）和两端固结的连续板（中梁）两种情况来计算。

（一）悬臂板荷载效应计算由于宽跨比大于2，故按单向板计算，悬臂长度为1.3m1，永久作用(1) 主梁架设完毕时桥面板可看成70cm 长的单向悬臂板，计算图式如下计算悬臂根部一期永久作用效应为：弯矩：).(02.15.02511.021317.025115.021221m kN M g -=⨯⨯⨯⨯⨯-⨯⨯⨯⨯-= 剪力：)(25.35.02511.0217.025115.021kN V g =⨯⨯⨯⨯+⨯⨯⨯= （2）成桥后桥面现浇部分完成后，施工二期永久作用，此时桥面板可看成净跨为1.3m 的悬臂单向板，其中：).(75.325115.01m kN g =⨯⨯=，为现浇部分悬臂板自重：kN P 52.1=,为人行栏重力，计算二期永久作用效应如下：弯矩：).(04.4)125.03.1(52.1)6.0213.1(6.075.32m kN M g -=-⨯-⨯-⨯⨯-= 剪力：).(77.352.16.075.32m kN V g =+⨯=（3）总永久作用效应综上所述，悬臂根部永久作用效应为：弯矩：).(06.504.402.1m kN M g -=--=剪力：).(02.777.375.32m kN V g =+=2，可变作用在边梁悬臂板处，只作用有人群，计算图式为弯矩：).(22.19.03212m kN M r -=⨯⨯-= 剪力：)(7.29.03kN V g =⨯=3.承载能力极限壮态作用基本组合按《桥规》4.1.6条：).(44.7)22.18.04.106.52.1(8.04.12.1m kN M M M r g d =⨯⨯+⨯-=⨯⨯+=kN V V V r g d 45.11)22.18.04.102.72.1(8.04.12.1=⨯⨯+⨯-=⨯⨯+=(三)连续板荷载效应计算对于梁肋间的行车道板，在桥面现浇部分完成后，行车道板实质上是一个支承在一系列弹性支承上的多跨连续板，实际受力很复杂。
