二次屏(柜)及二次回路接线工艺标准

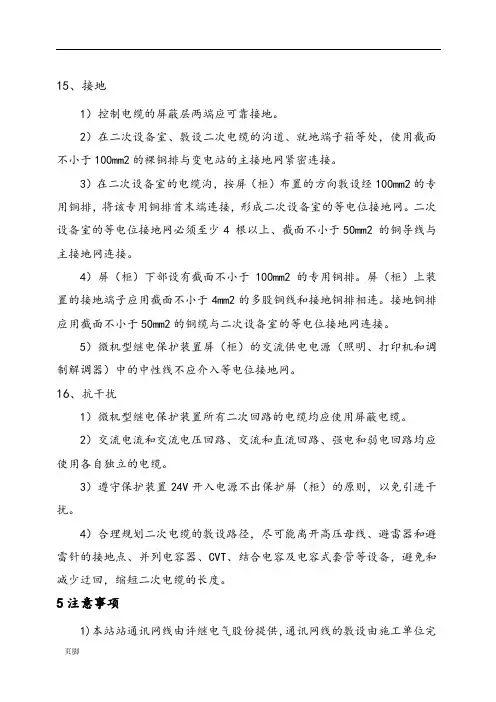

15、接地1）控制电缆的屏蔽层两端应可靠接地。

2）在二次设备室、敷设二次电缆的沟道、就地端子箱等处，使用截面不小于100mm2的裸铜排与变电站的主接地网紧密连接。

3）在二次设备室的电缆沟，按屏（柜）布置的方向敷设经100mm2的专用铜排，将该专用铜排首末端连接，形成二次设备室的等电位接地网。

二次设备室的等电位接地网必须至少4 根以上、截面不小于50mm2 的铜导线与主接地网连接。

4）屏（柜）下部设有截面不小于 100mm2的专用铜排。

屏（柜）上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与二次设备室的等电位接地网连接。

5）微机型继电保护装置屏（柜）的交流供电电源（照明、打印机和调制解调器）中的中性线不应介入等电位接地网。

16、抗干扰1）微机型继电保护装置所有二次回路的电缆均应使用屏蔽电缆。

2）交流电流和交流电压回路、交流和直流回路、强电和弱电回路均应使用各自独立的电缆。

3）遵守保护装置24V开入电源不出保护屏（柜）的原则，以免引进干扰。

4）合理规划二次电缆的敷设路径，尽可能离开高压母线、避雷器和避雷针的接地点、并列电容器、CVT、结合电容及电容式套管等设备，避免和减少迂回，缩短二次电缆的长度。

5注意事项1)本站站通讯网线由许继电气股份提供，通讯网线的敷设由施工单位完成，许继电气股份技术人员完成通信网线接入。

2)本期扩建部分的断路器控制回路采用直流DC220V，全站断路器电机回路采用AC220V，全站防跳回路采用操作箱防跳，压力闭锁由断路器机构箱实现。

3)全站隔离开关控制回路采用交流AC220V，全站隔离开关电机回路采用AC380V。

4)在交、直流电源输入处均设电源防雷器，在通信信道装设通信信道防雷器。

5)本期工程所用互感器极性均须由安装调试单位试验决定。

6)本工程施工时，请注意做好安全防护措施，以保证设备和人生安全。

6 标准工艺应用说明二次设备安装按《国家电网公司输变电工程标准工艺（三）工艺标准库》（2011年版）执行，各项目/工艺具体容如下：6.1屏、柜安装（工艺编号：010*******）（1）工艺标准1）基础槽钢允许偏差：不直度＜1mm/m，全长＜5mm。

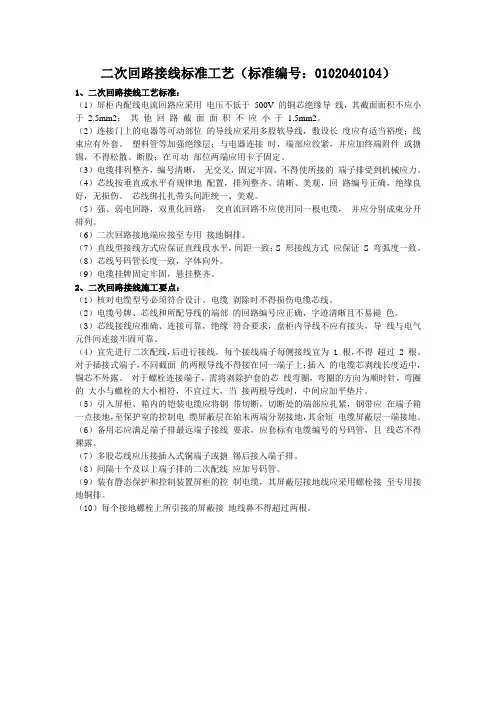

二次回路接线标准工艺（标准编号：010*******）1、二次回路接线工艺标准：（1）屏柜内配线电流回路应采用电压不低于500V 的铜芯绝缘导线，其截面面积不应小于2.5mm2；其他回路截面面积不应小于 1.5mm2。

（2）连接门上的电器等可动部位的导线应采用多股软导线，敷设长度应有适当裕度；线束应有外套。

塑料管等加强绝缘层；与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股；在可动部位两端应用卡子固定。

（3）电缆排列整齐，编号清晰，无交叉，固定牢固，不得使所接的端子排受到机械应力。

（4）芯线按垂直或水平有规律地配置，排列整齐、清晰、美观，回路编号正确，绝缘良好，无损伤。

芯线绑扎扎带头间距统一、美观。

（5）强、弱电回路，双重化回路，交直流回路不应使用同一根电缆，并应分别成束分开排列。

（6）二次回路接地端应接至专用接地铜排。

（7）直线型接线方式应保证直线段水平，间距一致；S 形接线方式应保证S 弯弧度一致。

（8）芯线号码管长度一致，字体向外。

（9）电缆挂牌固定牢固，悬挂整齐。

2、二次回路接线施工要点：（1）核对电缆型号必须符合设计。

电缆剥除时不得损伤电缆芯线。

（2）电缆号牌、芯线和所配导线的端部的回路编号应正确，字迹清晰且不易褪色。

（3）芯线接线应准确、连接可靠，绝缘符合要求，盘柜内导线不应有接头，导线与电气元件间连接牢固可靠。

（4）宜先进行二次配线，后进行接线。

每个接线端子每侧接线宜为 1 根，不得超过 2 根。

对于插接式端子，不同截面的两根导线不得接在同一端子上；插入的电缆芯剥线长度适中，铜芯不外露。

对于螺栓连接端子，需将剥除护套的芯线弯圈，弯圈的方向为顺时针，弯圈的大小与螺栓的大小相符，不宜过大，当接两根导线时，中间应加平垫片。

（5）引入屏柜、箱内的铠装电缆应将钢带切断，切断处的端部应扎紧，钢带应在端子箱一点接地，至保护室的控制电缆屏蔽层在始末两端分别接地，其余短电缆屏蔽层一端接地。

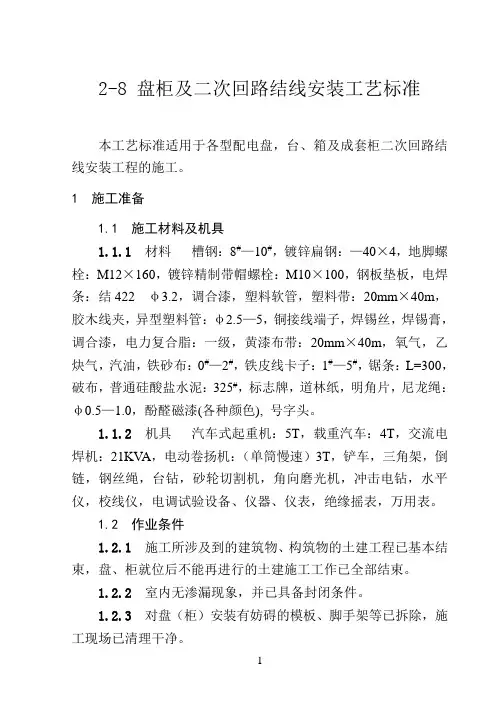

2-8 盘柜及二次回路结线安装工艺标准本工艺标准适用于各型配电盘，台、箱及成套柜二次回路结线安装工程的施工。

1 施工准备1.1 施工材料及机具1.1.1 材料槽钢：8#—10#，镀锌扁钢：—40×4，地脚螺栓：M12×160，镀锌精制带帽螺栓：M10×100，钢板垫板，电焊条：结422 φ3.2，调合漆，塑料软管，塑料带：20mm×40m，胶木线夹，异型塑料管：φ2.5—5，铜接线端子，焊锡丝，焊锡膏，调合漆，电力复合脂：一级，黄漆布带：20mm×40m，氧气，乙炔气，汽油，铁砂布：0#—2#，铁皮线卡子：1#—5#，锯条：L=300，破布，普通硅酸盐水泥：325#，标志牌，道林纸，明角片，尼龙绳：φ0.5—1.0，酚醛磁漆(各种颜色), 号字头。

1.1.2 机具汽车式起重机：5T，载重汽车：4T，交流电焊机：21KV A，电动卷扬机：（单筒慢速）3T，铲车，三角架，倒链，钢丝绳，台钻，砂轮切割机，角向磨光机，冲击电钻，水平仪，校线仪，电调试验设备、仪器、仪表，绝缘摇表，万用表。

1.2 作业条件1.2.1 施工所涉及到的建筑物、构筑物的土建工程已基本结束，盘、柜就位后不能再进行的土建施工工作已全部结束。

1.2.2 室内无渗漏现象，并已具备封闭条件。

1.2.3对盘（柜）安装有妨碍的模板、脚手架等已拆除，施工现场已清理干净。

11.2.4盘（柜）基础已达到允许安装的强度，经水平仪测试合格。

1.2.5预留的基础沟、预埋铁件、电缆进出线孔洞，其位置和质量符合设计要求。

2 操作工艺2.1 工艺流程2.2 装卸、运输2.2.1 盘（柜）的装卸、运输不应有冲击和严重震动。

2.2.2 对盘（柜）上的瓷瓶、仪表、指示灯等应有防破碎措施。

2.2.3 远距离可用汽车运输，近距离可用铲车、卷扬机运输。

2.2.4 盘（柜）运输过程中应有防雨措施。

2.3 开箱检查2.3.1盘（柜）运到施工现场后应会同建设单位或供货单位共同开箱，按装箱清单逐件清点数量，并如实作好记录。

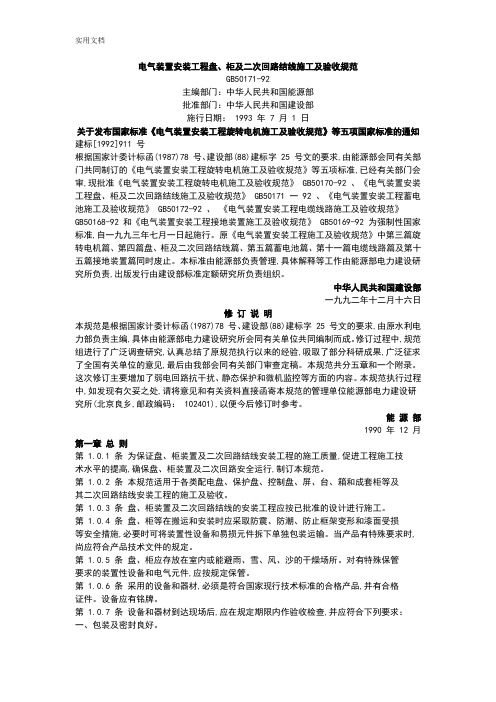

电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170-92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92、《电气装置安装工程蓄电池施工及验收规范》GB50172-92、《电气装置安装工程电缆线路施工及验收规范》GB50168-92和《电气装置安装工程接地装置施工及验收规范》GB50169-92为强制性国家标准，自1993年7月1日起施行。

原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。

本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。

修订过程中，规范组进行了广泛调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

本规范共分五章和一个附录。

这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。

本规范执行过程中，如发现有欠妥之处，请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡，邮政编码：102401)，以便今后修订时参考。

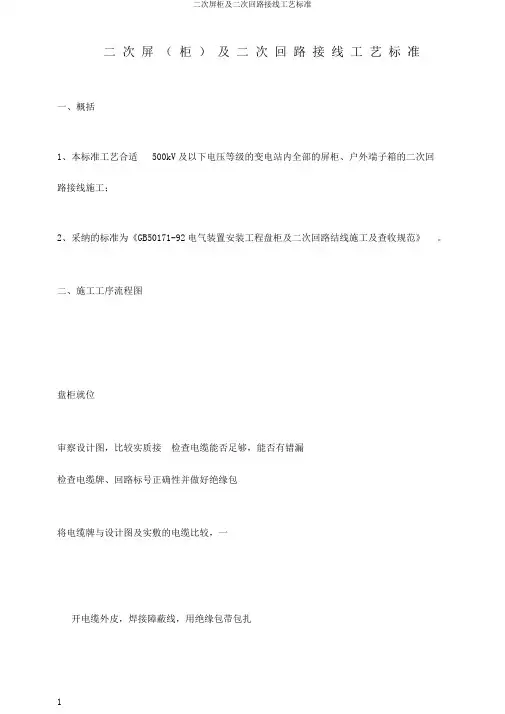

二次屏（柜）及二次回路接线工艺标准一、概括1、本标准工艺合适500kV及以下电压等级的变电站内全部的屏柜、户外端子箱的二次回路接线施工；2、采纳的标准为《GB50171-92电气装置安装工程盘柜及二次回路结线施工及查收规范》。

二、施工工序流程图盘柜就位审察设计图，比较实质接检查电缆能否足够，能否有错漏检查电缆牌、回路标号正确性并做好绝缘包将电缆牌与设计图及实敷的电缆比较，一开电缆外皮，焊接障蔽线，用绝缘包带包扎按图将要接的电缆芯抽到接线端子地点，工序检查，不合格处进行办理。

三、施工技术举措1、准备工作查收1）仔细审察设计图纸，依据原理图及厂家资料，将图纸上的每一根电缆所接的回路号及接线地点与实物比较，要求设计图与实物一致；2）将施工图按其接线地点分类好，并在施工前搁置于接线的屏柜内；3）盘点每一屏柜的电缆，柜的左右要分清，将盘点的数目及应摆放的地点与设计图比较，严格按图施工；4）将盘点过的电缆绑上对应的电缆牌，并将电缆固定好；5）准备好接线需用的工具及有关的耗材（回路标号及绑扎线、绝缘包带、对讲机、电池灯等）；2、盘、柜、端子箱安装就位①吊装盘柜时，应做好防磨损举措，按设施要求的地点移放盘柜；挪动时，用钢管垫在底盘转动行进。

②就位后，安装调整盘柜，使其垂直度、水平误差以及盘柜面误差和盘柜间接缝的同意偏差应切合下表规定：项目同意误差（mm）垂直度（每米）＜水平误差相邻两盘顶部＜2成列盘顶部＜5相邻两盘边＜1 盘面误差成列盘面＜5盘间接缝＜2③按设计图将端子箱分间隔就位，用膨胀螺钉固定或焊接固定。

端子箱安装应坚固，关闭优秀，并应能防潮、防尘。

安装的地点应便于检查，应摆列齐整。

④盘、柜、台、箱的接地坚固优秀。

⑤盘柜的漆层应完好，无损害。

3、电缆就位1）检查已敷设好的电缆摆列齐整，坚固地固定在电缆孔的钢筋上，电缆牌要求清楚了然，绑扎的高度要求一致，注意摆放在易察看的地点；（2）一致在电缆上用粉笔录好要开电缆的高度，每一根每一面屏都一致一个高度，做到一致雅观；4、开电缆1）开电缆时注意不要损害电缆芯，切断处的端部用同色绝缘包带扎紧，铠装电缆应切断钢带并接地，使用于静态保护及控制等逻辑回路的障蔽电缆的障蔽层也应按设计要求的接地方式靠谱接地；2）要接线的电缆芯应拉直绑扎好，按设计图将电缆芯抽好准备接上，芯线应垂直或水平有规律地配置，要求齐整雅观，芯线端部应套有标有回路号的套管，此标号套管应采纳双标号式，除标有回路外，还需标上该电缆的编号，且要求笔迹清楚不易脱色；5、对线双侧对线时，应注意每一根电缆芯都要验过，特别是几根电缆同时使电池灯接通，需将短连片解开，再从头对线，一根芯应只有一条通路。

电气控制柜二次回路布线工艺要求（一）引言概述：电气控制柜的二次回路布线在工程项目中起着关键作用，它负责传输电信号，保证系统的正常运行。

为确保电气控制柜二次回路布线的质量和安全性，有必要制定相应的工艺要求，以便在实施过程中正确操作。

本文将从五个大点出发，详细阐述电气控制柜二次回路布线的工艺要求。

正文：1. 电缆的选择和敷设a. 根据工程需求，选择合适的电缆类型和规格，如阻燃、耐高温等。

b. 在敷设过程中，应保持电缆的整齐、紧密和均匀，避免交叉和扭曲。

c. 电缆应远离热源和机械设备，避免损坏。

2. 过电流保护装置的安装a. 根据工程要求，选择合适的过电流保护装置。

b. 安装过电流保护装置时，应严格按照厂家提供的安装说明进行操作。

c. 过电流保护装置应安装在电气控制柜的合适位置，并保持可靠固定。

3. 接线端子的选择和标识a. 选择符合工程要求的接线端子，如可靠性高、耐腐蚀等。

b. 在接线端子上进行标识，标明电缆名称、连接点、方向等信息，方便维护人员进行检修。

4. 接地系统的布置和测试a. 确保电气控制柜的金属外壳与地线良好接触，并保持低阻抗连接。

b. 在适当位置设置接地引线，并进行测试，确保接地系统的正常工作。

5. 安全防护措施的实施a. 安装和使用相应的安全栅栏、隔离开关等设备，确保工作人员的人身安全。

b. 配备适当的防火设备和灭火器材，避免火灾事故的发生。

总结：电气控制柜二次回路布线的工艺要求对于电气系统的正常运行至关重要。

通过正确选择电缆和接线端子，安装过电流保护装置，布置和测试接地系统，以及实施安全防护措施，可以确保电气控制柜的二次回路布线安全可靠，为工程项目提供稳定的电力供应。

二次回路接线标准工艺（标准编号：010*******）1、二次回路接线工艺标准：（1）屏柜内配线电流回路应采用电压不低于500V 的铜芯绝缘导线，其截面面积不应小于2.5mm2；其他回路截面面积不应小于 1.5mm2。

（2）连接门上的电器等可动部位的导线应采用多股软导线，敷设长度应有适当裕度；线束应有外套。

塑料管等加强绝缘层；与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股；在可动部位两端应用卡子固定。

（3）电缆排列整齐，编号清晰，无交叉，固定牢固，不得使所接的端子排受到机械应力。

（4）芯线按垂直或水平有规律地配置，排列整齐、清晰、美观，回路编号正确，绝缘良好，无损伤。

芯线绑扎扎带头间距统一、美观。

（5）强、弱电回路，双重化回路，交直流回路不应使用同一根电缆，并应分别成束分开排列。

（6）二次回路接地端应接至专用接地铜排。

（7）直线型接线方式应保证直线段水平，间距一致；S 形接线方式应保证S 弯弧度一致。

（8）芯线号码管长度一致，字体向外。

（9）电缆挂牌固定牢固，悬挂整齐。

2、二次回路接线施工要点：（1）核对电缆型号必须符合设计。

电缆剥除时不得损伤电缆芯线。

（2）电缆号牌、芯线和所配导线的端部的回路编号应正确，字迹清晰且不易褪色。

（3）芯线接线应准确、连接可靠，绝缘符合要求，盘柜内导线不应有接头，导线与电气元件间连接牢固可靠。

（4）宜先进行二次配线，后进行接线。

每个接线端子每侧接线宜为 1 根，不得超过 2 根。

对于插接式端子，不同截面的两根导线不得接在同一端子上；插入的电缆芯剥线长度适中，铜芯不外露。

对于螺栓连接端子，需将剥除护套的芯线弯圈，弯圈的方向为顺时针，弯圈的大小与螺栓的大小相符，不宜过大，当接两根导线时，中间应加平垫片。

（5）引入屏柜、箱内的铠装电缆应将钢带切断，切断处的端部应扎紧，钢带应在端子箱一点接地，至保护室的控制电缆屏蔽层在始末两端分别接地，其余短电缆屏蔽层一端接地。

二次接线施工方案及工艺要求1 适用范围适用于变电工程各类低压交直流配电屏、保护屏、通信屏、控制屏、端子箱的电缆接线。

2 主要引用标准规范GB 50171 电气装置安装工程盘、柜及二次回路接线施工及验收GB 50150电气装置安装工程电气设备交接试验标准3 工艺流程二次接线施工工艺流程见图1-1。

图1-1二次接线施工工艺流程4主要工艺流程质量控制要点4.1 施工准备4.1.1技术准备：准备好施工图纸，编制专项作业指导书，并向施工人员作技术交底.接线人员应提前熟悉二次线有关规程、规范、质量标准和施工图纸。

4.1。

2人员组织：施工负责人、技术负责人、安质人员、二次线的作业人员组织到位。

4.1.3工器具准备：计算机、电缆牌打印机、线号打印机、钢锯、螺丝刀、墙纸刀、钢丝钳等。

4.1。

4材料准备：黄绿相间塑料绝缘接地线、热缩套、扎带、线帽管、电缆牌、镀锡铜线耳等。

4.2 电缆排列4。

2.1首先按施工图纸要求，清点电缆数量应齐全，规格应与图纸或电缆清册相符。

4.2.2电缆在穿入二次设备前,先检查屏、箱、柜内原生产厂家安装的端子排位置，其预留电缆接线空间应足够，如不符合要求则需要调整移动端子排位置,以留够空间给电缆接线. 4。

2.3理顺电缆沟或电缆层至屏、箱、柜入口的电缆，并根据电缆接人屏、箱、柜内端子排位置分开左右排列。

排列时应注意尽量避免电缆交叉、弧垂不一致现象。

4。

2.4为使接线工艺美观，按图纸接线要求，凡用网格式接线方式接在端子排上端接线的电缆在排列时应靠近端子排侧，依次类推(如用线盒形式接线除外)。

4.2.5电缆在穿人二次设备后,应在设备底部支架作临时绑扎，待电缆统一尺寸开头制作完成后再进行永久性固定。

4.3 电缆头制作及固定4。

3。

1电缆头制作应按作业指导书的要求进行。

4。

3。

2电缆头开头尺寸和制作高度要求一致，制作样式统一.4.3.3电缆屏蔽层的接地方式应符合设计、规范和反措要求,在剥除电缆外护套时,屏蔽层（或屏蔽线）应留有相应的长度，以便与屏蔽接地引出线进行连接，屏蔽接地引出线推荐使用国际通用的黄绿相间塑料绝缘软铜电线（BVR型),屏蔽接地线与屏蔽层的连接采用焊接方式,焊接时要采取防护措施，防止温度过高损坏芯线绝缘，如用绞接方式，应确保连接可靠。

电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期： 1993 年 7 月 1 日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标[1992]911 号根据国家计委计标函(1987)78 号、建设部(88)建标字 25 号文的要求,由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准,已经有关部门会审,现批准《电气装置安装工程旋转电机施工及验收规范》 GB50170-92 、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 GB50171 一 92 、《电气装置安装工程蓄电池施工及验收规范》 GB50172-92 、《电气装置安装工程电缆线路施工及验收规范》GB50168-92 和《电气装置安装工程接地装置施工及验收规范》 GB50169-92 为强制性国家标准,自一九九三年七月一日起施行。

原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。

本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责,出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函(1987)78 号、建设部(88)建标字 25 号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所会同有关单位共同编制而成。

修订过程中,规范组进行了广泛调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。

本规范共分五章和一个附录。

这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。

本规范执行过程中,如发现有欠妥之处,请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡,邮政编码： 102401),以便今后修订时参考。

二次屏（柜）及二次回路接线工艺标准一、概述1、本标准工艺适合500kV及以下电压等级的变电站内所有的屏柜、户外端子箱的二次回路接线施工；2、采用的标准为《GB50171-92电气装置安装工程盘柜及二次回路结线施工及验收规范》。

二、施工工序流程图1、准备工作（1）认真审核设计图纸，根据原理图及厂家资料，将图纸上的每一根电缆所接的回路号及接线位置与实物对照，要求设计图与实物一致；（2）将施工图按其接线位置分类好，并在施工前放置于接线的屏柜内；（3）清点每一屏柜的电缆，柜的左右要分清，将清点的数量及应摆放的位置与设计图比较，严格按图施工；（4）将清点过的电缆绑上对应的电缆牌，并将电缆固定好；（5）准备好接线需用的工具及有关的耗材（回路标号及绑扎线、绝缘包带、对讲机、电池灯等）；2、盘、柜、端子箱安装就位①吊装盘柜时，应做好防磨损措施，按设备要求的位置移放盘柜；移动时，用钢管垫在底盘滚动前进。

②就位后，安装调整盘柜，使其垂直度、水平偏差以及盘柜面偏差和盘柜间接缝的允许偏差应符合下表规定：成列盘顶部＜5相邻两盘边＜1盘面偏差成列盘面＜5盘间接缝＜2③按设计图将端子箱分间隔就位，用膨胀螺钉固定或焊接固定。

端子箱安装应牢固，封闭良好，并应能防潮、防尘。

安装的位置应便于检查，应排列整齐。

④盘、柜、台、箱的接地牢固良好。

⑤盘柜的漆层应完整，无损伤。

3、电缆就位（1）检查已敷设好的电缆排列整齐，牢固地固定在电缆孔的钢筋上，电缆牌要求清晰明了，绑扎的高度要求一致，注意摆放在易观察的位置；（2）统一在电缆上用粉笔记好要开电缆的高度，每一根每一面屏都统一一个高度，做到统一美观；4、开电缆（1）开电缆时注意不要损伤电缆芯，切断处的端部用同色绝缘包带扎紧，铠装电缆应切断钢带并接地，使用于静态保护及控制等逻辑回路的屏蔽电缆的屏蔽层也应按设计要求的接地方式可靠接地；（2）要接线的电缆芯应拉直绑扎好，按设计图将电缆芯抽好准备接上，芯线应垂直或水平有规律地配置，要求整齐美观，芯线端部应套有标有回路号的套管，此标号套管应采用双标号式，除标有回路外，还需标上该电缆的编号，且要求字迹清楚不易脱色；5、对线两侧对线时，应注意每一根电缆芯都要验过，特别是几根电缆同时使电池灯接通，需将短连片解开，再重新对线，一根芯应只有一条通路。

二次接线施工方案及工艺要求1 适用范围适用于变电工程各类低压交直流配电屏、保护屏、通信屏、控制屏、端子箱的电缆接线。

2 主要引用标准规范GB 50171 电气装置安装工程盘、柜及二次回路接线施工及验收GB 50150电气装置安装工程电气设备交接试验标准3 工艺流程二次接线施工工艺流程见图1-1。

图1-1二次接线施工工艺流程4主要工艺流程质量控制要点4.1 施工准备4.1.1技术准备：准备好施工图纸，编制专项作业指导书，并向施工人员作技术交底。

接线人员应提前熟悉二次线有关规程、规范、质量标准和施工图纸。

4.1.2人员组织：施工负责人、技术负责人、安质人员、二次线的作业人员组织到位。

4.1.3工器具准备：计算机、电缆牌打印机、线号打印机、钢锯、螺丝刀、墙纸刀、钢丝钳等。

4.1.4材料准备：黄绿相间塑料绝缘接地线、热缩套、扎带、线帽管、电缆牌、镀锡铜线耳等。

4.2 电缆排列4.2.1首先按施工图纸要求，清点电缆数量应齐全，规格应与图纸或电缆清册相符。

4.2.2电缆在穿入二次设备前，先检查屏、箱、柜内原生产厂家安装的端子排位置，其预留电缆接线空间应足够，如不符合要求则需要调整移动端子排位置，以留够空间给电缆接线。

4.2.3理顺电缆沟或电缆层至屏、箱、柜入口的电缆，并根据电缆接人屏、箱、柜内端子排位置分开左右排列。

排列时应注意尽量避免电缆交叉、弧垂不一致现象。

4.2.4为使接线工艺美观，按图纸接线要求，凡用网格式接线方式接在端子排上端接线的电缆在排列时应靠近端子排侧，依次类推（如用线盒形式接线除外）。

4.2.5电缆在穿人二次设备后，应在设备底部支架作临时绑扎，待电缆统一尺寸开头制作完成后再进行永久性固定。

4.3 电缆头制作及固定4.3.1电缆头制作应按作业指导书的要求进行。

4.3.2电缆头开头尺寸和制作高度要求一致，制作样式统一。

4.3.3电缆屏蔽层的接地方式应符合设计、规范和反措要求，在剥除电缆外护套时，屏蔽层（或屏蔽线）应留有相应的长度，以便与屏蔽接地引出线进行连接，屏蔽接地引出线推荐使用国际通用的黄绿相间塑料绝缘软铜电线(BVR型)，屏蔽接地线与屏蔽层的连接采用焊接方式，焊接时要采取防护措施，防止温度过高损坏芯线绝缘，如用绞接方式，应确保连接可靠。

电气控制柜二次回路布线工艺，超实用!（一）引言概述：电气控制柜二次回路布线工艺在电气系统中起着至关重要的作用。

合理的布线工艺可以确保电气回路的正常运行，减少故障发生的可能性。

本文将介绍电气控制柜二次回路布线的工艺，并探讨其实用性。

一、合理规划布线路径1. 根据回路的功能和运行要求，确定布线路径。

2. 考虑回路之间的相互干扰，避免信号受干扰导致控制错误。

3. 考虑后续维护和排障的方便性，合理划分布线区域。

二、选用合适的导线和标准1. 根据电流负载和回路长度等因素，选择适当规格的导线。

2. 选用符合国家标准的导线，确保电气安全和可靠性。

3. 严格控制导线的长度，避免过长导线引起的线损和功率降低。

三、合理安排回路的连接方式1. 选择适当的连接器和接线端子，确保连接可靠性和稳定性。

2. 采用分段连接的方式，便于故障排查和维修。

3. 使用标准的接线图和标识，方便确认回路的连接状态。

四、进行回路的绝缘保护1. 在布线过程中加装绝缘套管或套管帽，保护导线免受机械损伤。

2. 采用绝缘胶带或热缩管对连接处进行绝缘处理。

3. 定期检查和维护绝缘保护措施，确保其有效性。

五、进行回路的接地处理1. 确保回路的接地符合国家标准和安全要求。

2. 使用合适的接地导线，并保证其连接可靠性。

3. 定期检查和测试接地系统，确保其良好的接地效果。

总结：电气控制柜二次回路布线工艺对于电气系统的正常运行至关重要。

合理规划布线路径、选用合适的导线和标准、合理安排连接方式、进行绝缘保护以及正确接地处理都是确保布线质量的关键。

只有在布线过程中严格按照相关规范和标准进行操作，才能保证电气回路的可靠性和安全性。

二次回路接线标准工艺（标准编号：010*******）1、二次回路接线工艺标准：（1）屏柜内配线电流回路应采用电压不低于500V 的铜芯绝缘导线，其截面面积不应小于2.5mm2；其他回路截面面积不应小于 1.5mm2。

（2）连接门上的电器等可动部位的导线应采用多股软导线，敷设长度应有适当裕度；线束应有外套。

塑料管等加强绝缘层；与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股；在可动部位两端应用卡子固定。

（3）电缆排列整齐，编号清晰，无交叉，固定牢固，不得使所接的端子排受到机械应力。

（4）芯线按垂直或水平有规律地配置，排列整齐、清晰、美观，回路编号正确，绝缘良好，无损伤。

芯线绑扎扎带头间距统一、美观。

（5）强、弱电回路，双重化回路，交直流回路不应使用同一根电缆，并应分别成束分开排列。

（6）二次回路接地端应接至专用接地铜排。

（7）直线型接线方式应保证直线段水平，间距一致；S 形接线方式应保证S 弯弧度一致。

（8）芯线号码管长度一致，字体向外。

（9）电缆挂牌固定牢固，悬挂整齐。

2、二次回路接线施工要点：（1）核对电缆型号必须符合设计。

电缆剥除时不得损伤电缆芯线。

（2）电缆号牌、芯线和所配导线的端部的回路编号应正确，字迹清晰且不易褪色。

（3）芯线接线应准确、连接可靠，绝缘符合要求，盘柜内导线不应有接头，导线与电气元件间连接牢固可靠。

（4）宜先进行二次配线，后进行接线。

每个接线端子每侧接线宜为 1 根，不得超过 2 根。

对于插接式端子，不同截面的两根导线不得接在同一端子上；插入的电缆芯剥线长度适中，铜芯不外露。

对于螺栓连接端子，需将剥除护套的芯线弯圈，弯圈的方向为顺时针，弯圈的大小与螺栓的大小相符，不宜过大，当接两根导线时，中间应加平垫片。

（5）引入屏柜、箱内的铠装电缆应将钢带切断，切断处的端部应扎紧，钢带应在端子箱一点接地，至保护室的控制电缆屏蔽层在始末两端分别接地，其余短电缆屏蔽层一端接地。

、概述1、 本标准工艺适合500kV 及以下电压等级的变电站内所有的屏柜、户外端子箱的二次回路接线施工； 2、 采用的标准为《GB50171-92电气装置安装工程盘柜及二次回路结线施工及验收规范》。

、施工工序流程图盘柜就位审查设计图 ，是否有错漏检查电缆牌、回路标号正确性并做好绝缘包 将电缆牌与设计图及实敷的电缆对照，一对开电缆外皮，焊接屏蔽线，用绝缘包带包扎 按图将要接的电缆芯抽到接线端子位置，并工序检查，不合格处进行处理。

、施工技术扌 _______________________________________（1）认真审核设计图纸，根据原理图及厂家资料，将图纸上的每一根电缆所接的回路号及 接线位置与实物对照，要求设计图与实物一致；次屏 （柜） 及次 回路接线工艺标准1、准备工作验收（2）将施工图按其接线位置分类好，并在施工前放置于接线的屏柜内；（3）清点每一屏柜的电缆，柜的左右要分清，将清点的数量及应摆放的位置与设计图比较, 严格按图施工；（4）将清点过的电缆绑上对应的电缆牌，并将电缆固定好；（5）准备好接线需用的工具及有关的耗材（回路标号及绑扎线、绝缘包带、对讲机、电池灯等）；2、盘、柜、端子箱安装就位①吊装盘柜时，应做好防磨损措施，按设备要求的位置移放盘柜；移动时，用钢管垫在底盘滚动前进。

②就位后，安装调整盘柜，使其垂直度、水平偏差以及盘柜面偏差和盘柜间接缝的允许偏差应符合下表规定:③按设计图将端子箱分间隔就位，用膨胀螺钉固定或焊接固定。

端子箱安装应牢固，封闭良好，并应能防潮、防尘。

安装的位置应便于检查，应排列整齐。

④盘、柜、台、箱的接地牢固良好。

⑤盘柜的漆层应完整，无损伤。

3、电缆就位（1）检查已敷设好的电缆排列整齐，牢固地固定在电缆孔的钢筋上，电缆牌要求清晰明了, 绑扎的高度要求一致，注意摆放在易观察的位置；（2）统一在电缆上用粉笔记好要开电缆的高度，每一根每一面屏都统一一个高度，做到统一美观；4、开电缆1）开电缆时注意不要损伤电缆芯，切断处的端部用同色绝缘包带扎紧，铠装电缆应切断钢带并接地，使用于静态保护及控制等逻辑回路的屏蔽电缆的屏蔽层也应按设计要求的接地方式可靠接地；（2）要接线的电缆芯应拉直绑扎好，按设计图将电缆芯抽好准备接上，芯线应垂直或水平有规律地配置，要求整齐美观，芯线端部应套有标有回路号的套管，此标号套管应采用双标号式，除标有回路外，还需标上该电缆的编号，且要求字迹清楚不易脱色；5、对线两侧对线时，应注意每一根电缆芯都要验过，特别是几根电缆同时使电池灯接通，需将短连片解开，再重新对线，一根芯应只有一条通路。

电气装置安装工程盘、柜及二次回路结线施工及验收规范（gb50171-92）第一章总则第二章盘、柜的安装第三章盘、柜上的电器安装第四章二次回路结线第五章工程交接验收附录一本规范用词说明第一章总则第1.0.1条为保证盘、柜装置及二次回路结线安装工程的施工质量，促进工程施工技术水平的提高，确保盘、柜装置及二次回路安全运行，制订本规范。

第1.0.2条本规范适用于各类配电盘、保护盘、控制盘、屏、台、箱和成套柜等及其二次回路结线安装工程的施工及验收。

第1.0.3条盘、柜装置及二次回路结线的安装工程应按已批准的设计进行施工。

第1.0.4条盘、柜等在搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等安全措施，必要时可将装置性设备和易损元件拆下单独包装运输。

当产品有特殊要求时，尚应符合产品技术文件的规定。

第1.0.5条盘、柜应存放在室内或能避雨、雪、风、沙的干燥场所。

对有特殊保管要求的装置性设备和电气元件，应按规定保管。

第1.0.6条采用的设备和器材，必须是符合国家现行技术标准的合格产品，并有合格证件。

设备应有铭牌。

第1.0.7条设备和器材到达现场后，应在规定期限内作验收检查，并应符合下列要求：一、包装及密封良好。

二、开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。

三、产品的技术文件齐全。

四、按本规范要求外观检查合格。

第1.0.8条施工中的安全技术措施，应符合本规范和国家现行有关安全技术标准及产品技术文件的规定。

第1.0.9条与盘、柜装置及二次回路结线安装工程有关的建筑工程的施工，应符合下列要求：一、与盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

当设备或设计有特殊要求时，尚应满足其要求。

二、设备安装前建筑工程应具备下列条件：1.屋顶、楼板施工完毕，不得渗漏；2.结束室内地面工作，室内沟道无积水、杂物；3.预埋件及预留孔符合设计要求，预埋件应牢固；4.门窗安装完毕；5.进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。

二次接线工艺要求
一、一次接线技术要求：
1、按设计图纸上的要求进行布线，向各分支点处安装接线盒，以便
做二次接线。

2、装线前，根据电路有关技术参数，确定电缆型号及其截面积，种
类和外径，电缆安装通道必须符合设计图纸上的要求，电缆按种类和颜色
归类分类，以便清晰准确的布线。

3、为了提高电气设备的安全性，必须严格执行接地措施，对带电设
备装置安装接地件，金属装置安装接地装置，并保持接地线的绝缘良好。

4、电缆装配必须严格按照图纸上的要求进行，必须在铜布线中使用
高质量的绝缘材料，要求良好的螺纹密封，绝缘良好，牢固可靠，敷设整洁，不出现扁平、折痕等现象，保证电气设备的安全运行。

二、二次接线技术要求
1、大头串口机接线必须按照图纸上的要求，严格安装技术要求，确
保电连接牢固可靠。

2、电线必须按照技术要求使用高质量的绝缘材料，卷扬绝缘套管，
覆盖正确，螺纹密封，绝缘良好，牢固可靠，敷设整洁，不出现扁平、折
痕等现象，保证电气设备的安全运行。

3、使用插座前，要先检查电路安全、连接牢固可靠，不得使用坏掉、弯曲变形的插头。
