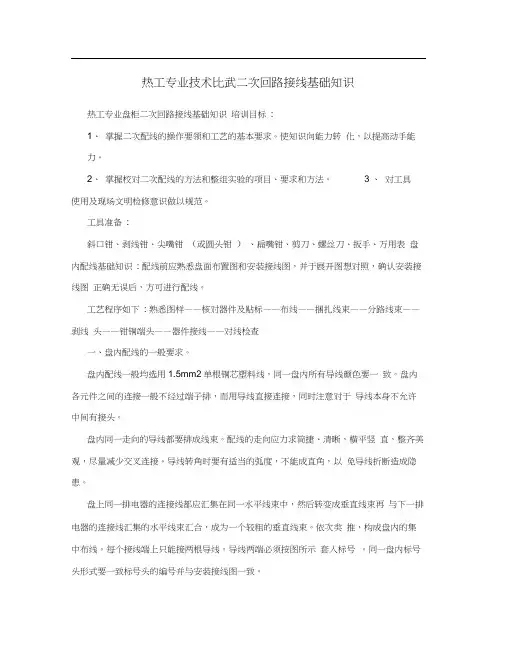

热工专业技术比武二次回路接线基础知识

热工专业技术比武二次回路接线基础知识热工专业盘柜二次回路接线基础知识培训目标:1、掌握二次配线的操作要领和工艺的基本要求。

使知识向能力转化，以提高动手能力。

2、掌握校对二次配线的方法和整组实验的项目、要求和方法。

3、对工具使用及现场文明检修意识做以规范。

工具准备:斜口钳、剥线钳、尖嘴钳(或圆头钳)、扁嘴钳、剪刀、螺丝刀、扳手、万用表盘内配线基础知识:配线前应熟悉盘面布置图和安装接线图，并于展开图想对照，确认安装接线图正确无误后，方可进行配线。

工艺程序如下:熟悉图样——核对器件及贴标——布线——捆扎线束——分路线束——剥线头——钳铜端头——器件接线——对线检查一、盘内配线的一般要求。

盘内配线一般均选用1.5mm2单根铜芯塑料线，同一盘内所有导线颜色要一致。

盘内各元件之间的连接一般不经过端子排，而用导线直接连接，同时注意对于导线本身不允许中间有接头。

盘内同一走向的导线都要排成线束。

配线的走向应力求简捷、清晰，横平竖直，整齐美观，尽量减少交叉连接。

导线转角时要有适当的弧度，不能成直角，以免导线折断造成隐患。

盘上同一排电器的连接线都应汇集在同一水平线束中，然后转变成垂直线束再与下一排电器的连接线汇集的水平线束汇合，成为一个较粗的垂直线束。

依次类推，构成盘内的集中布线。

每个接线端上只能接两根导线。

导线两端必须按图所示套入标号。

同一盘内标号头形式要一致标号头的编号并与安装接线图一致。

二、配线接线步骤(1)拆线或准备电缆为了节约材料，均采取将上一个练习者的配线拆下来继续使用。

拆线时先拆端子排与盘内接线，然后从上往下拆盘内部线，最后松下线束的绑扎管，拆线时，要将掉落的螺钉、螺幅垫圈等物拾起，以备再用。

(2)端子排安装或检查端子排的始端必须装可标出单元名称的标记端子;末端装以档板。

同一端子排不同安装单位间也要装标记端子，以便分隔;每一安装单位的端子排的端子都要有标号，字迹必须端正清楚;端子排必须写上顺序号，若不能写顺序号的必须每隔5档用漆涂上记号，以便查对;每只端子接线螺钉只允许接一根导线，连接端子要用连接片，不接导线的螺钉也必须拧紧。

热工专业技术比武二次回路接线基础知识热工专业盘柜二次回路接线基础知识培训目标:1、掌握二次配线的操作要领和工艺的基本要求。

使知识向能力转化，以提高动手能力。

2、掌握校对二次配线的方法和整组实验的项目、要求和方法。

3 、对工具使用及现场文明检修意识做以规范。

工具准备:斜口钳、剥线钳、尖嘴钳（或圆头钳）、扁嘴钳、剪刀、螺丝刀、扳手、万用表盘内配线基础知识: 配线前应熟悉盘面布置图和安装接线图，并于展开图想对照，确认安装接线图正确无误后，方可进行配线。

工艺程序如下: 熟悉图样——核对器件及贴标——布线——捆扎线束——分路线束——剥线头——钳铜端头——器件接线——对线检查一、盘内配线的一般要求。

盘内配线一般均选用1.5mm2单根铜芯塑料线，同一盘内所有导线颜色要一致。

盘内各元件之间的连接一般不经过端子排，而用导线直接连接，同时注意对于导线本身不允许中间有接头。

盘内同一走向的导线都要排成线束。

配线的走向应力求简捷、清晰，横平竖直，整齐美观，尽量减少交叉连接。

导线转角时要有适当的弧度，不能成直角，以免导线折断造成隐患。

盘上同一排电器的连接线都应汇集在同一水平线束中，然后转变成垂直线束再与下一排电器的连接线汇集的水平线束汇合，成为一个较粗的垂直线束。

依次类推，构成盘内的集中布线。

每个接线端上只能接两根导线。

导线两端必须按图所示套入标号。

同一盘内标号头形式要一致标号头的编号并与安装接线图一致。

二、配线接线步骤(1) 拆线或准备电缆为了节约材料，均采取将上一个练习者的配线拆下来继续使用。

拆线时先拆端子排与盘内接线，然后从上往下拆盘内部线，最后松下线束的绑扎管，拆线时，要将掉落的螺钉、螺幅垫圈等物拾起，以备再用。

(2) 端子排安装或检查端子排的始端必须装可标出单元名称的标记端子; 末端装以档板。

同一端子排不同安装单位间也要装标记端子，以便分隔; 每一安装单位的端子排的端子都要有标号，字迹必须端正清楚; 端子排必须写上顺序号，若不能写顺序号的必须每隔5 档用漆涂上记号，以便查对; 每只端子接线螺钉只允许接一根导线，连接端子要用连接片，不接导线的螺钉也必须拧紧。

二次回路的基本知识一、二次回路图的分类二次回路图中，相应的二次设备都用国家规定的统一图形符号和文字符号来表示，把这些图形符号相互连接，从而形成控制回路、继电保护回路、测量回路、信号回路、自动装置回路，以及交流电压和交流电流回路图。

二次回路图按不同的绘制方法，分为原理图、展开图和安装图，这也是我国在电力生产中常采用的三种形式的工程图纸。

（一）原理图二次回路的原理图是体现二次回路工作原理的图纸，且是绘制展开图和安装图的基础。

所有的一次设备和二次设备，都以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，是综合在一起的。

这种接线图的优点是能够使看图者对整个二次回路的构成以及动作过程有一个整体概念。

原理图存在的一些缺点是：（1）只能表示出继电保护装置的主要元件，而对细节之处则无法表示。

（2）不能反应继电器之间连接线的实际位置，不便于维护和调试。

（3）不能反应出各元件内部的接线情况，如端子编号。

（4）标注的直流“正”、“负”极比较分散。

（5）很难表现复杂的继电保护装置。

原理图主要用于体现继电保护和自动装置的一般工作原理和装置设备的构成，无法说明各元件之间的具体连接情况，更没有标明具体的接线端子和回路编号，因此原理图不能用于现场施工，在现场工作中广泛采用展开图。

（二）展开图展开图是根据原理接线图绘制的。

展开图是将二次设备按其线圈和触点的接线回路展开分别画出的，组成多个独立回路，是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依据。

展开图的特点如下：（1）按不同的电源回路划分成多个独立回路。

主要有交流电流回路和交流电压回路、直流回路。

直流回路按其作用可分为控制回路、合闸回路、测量回路、保护回路和信号回路等。

在这些回路中，各继电器的动作顺序是自上而下、自左而右排列的。

（2）展开图的画图特点是基于能方便的看出动作顺序及清晰地了解同类回路的连接次序。

它是将继电器的组成部分分拆展开表示。

二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。

二、了解二次回路的工作任务和主要内容。

三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。

四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。

五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。

一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。

a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。

b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等.根据所起作用的不同，可将电气设备分为一次设备和二次设备. 1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：（1）、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要,电动机将电能转换为机械能.（2）、用于正常或事故时，接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。

(3)、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。

（4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压，供给测量仪表和保护装置使用.（6）、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全，前者为工作接地，后者为保护接地。

2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备,称为二次设备,主要有以下几种：（1）、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。

（2）、继电保护及自动装置。

继电保护的作用是当发生故障时，作用于断路器跳闸,将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。

（3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。

（4)、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。
