母线保护原理与配置母线保护是电力系统中非常重要的部分,它的作用是保护母线系统免受过电流、过电压等异常情况的影响,确保电力系统的安全稳定运行。
母线是电力系统中连接各种电气设备的主要导线,是电能的主要集中输电通道,因此母线的可靠性和安全性对整个电力系统至关重要。
母线保护的原理主要包括过流保护、过电压保护、短路保护等。
过流保护是最常见的母线保护方式,其原理是通过检测母线上的电流,当电流超过设定值时,保护装置将对电流进行保护动作,切断电路,保护母线系统不受过电流的影响。
过电压保护则是针对母线系统可能出现的过电压情况,通过检测电压,当电压超过设定值时,保护装置将切断电路,保护母线系统。
短路保护则是针对母线系统可能出现的短路故障,保护装置会检测母线电流的突变情况,及时切断电路,保护母线系统。
母线保护的配置需要考虑到电力系统的整体结构,母线的电流负荷情况,以及系统的安全性要求。
一般来说,母线保护系统应包括主保护和备用保护两个部分,主保护通常采用电流互感器或电流变压器等装置进行电流检测,备用保护则是为了保证在主保护失效时,系统仍能得到保护。
母线保护的配置还应考虑到保护的速度、可靠性和抗干扰能力,保证保护系统的准确性和及时性。
在实际的母线保护配置中,还需考虑到电力系统的运行环境、负荷情况、系统的拓扑结构等因素,选择合适的保护装置和保护参数,保证母线系统的安全稳定运行。
此外,母线保护的配置还需要考虑到保护的整体性,保护系统的协调性,保护的通信联动等方面,保证母线保护系统的全面性和系统性。
总的来说,母线保护的原理与配置是电力系统保护的重要组成部分,保护的准确性和及时性对电力系统的安全运行至关重要。
在母线保护的配置过程中,需要全面考虑电力系统的运行情况,保护的灵活性和可靠性,保护系统的协调性,保护的整体性,保护的速度和抗干扰能力等因素,保证母线系统的安全性和稳定性,保护电力系统的安全运行。

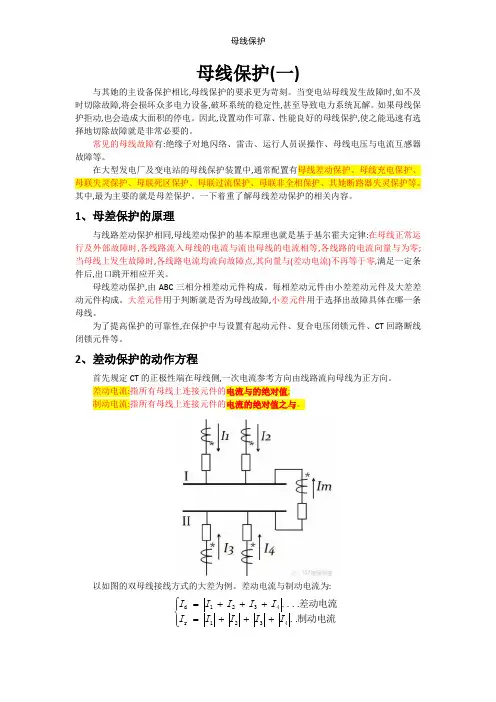

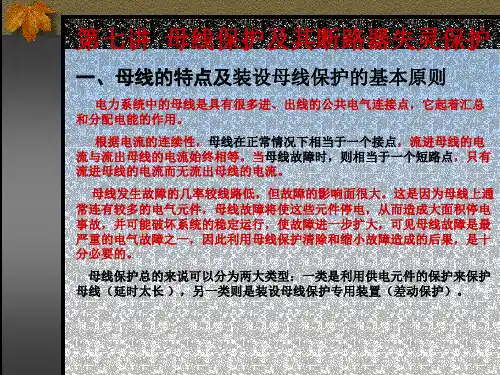

母线保护(一)与其她的主设备保护相比,母线保护的要求更为苛刻。
当变电站母线发生故障时,如不及时切除故障,将会损坏众多电力设备,破坏系统的稳定性,甚至导致电力系统瓦解。
如果母线保护拒动,也会造成大面积的停电。
因此,设置动作可靠、性能良好的母线保护,使之能迅速有选择地切除故障就是非常必要的。
常见的母线故障有:绝缘子对地闪络、雷击、运行人员误操作、母线电压与电流互感器故障等。
在大型发电厂及变电站的母线保护装置中,通常配置有母线差动保护、母线充电保护、母联失灵保护、母联死区保护、母联过流保护、母联非全相保护、其她断路器失灵保护等。
其中,最为主要的就是母差保护。
一下着重了解母线差动保护的相关内容。
1、母差保护的原理与线路差动保护相同,母线差动保护的基本原理也就是基于基尔霍夫定律:在母线正常运行及外部故障时,各线路流入母线的电流与流出母线的电流相等,各线路的电流向量与为零;当母线上发生故障时,各线路电流均流向故障点,其向量与(差动电流)不再等于零,满足一定条件后,出口跳开相应开关。
母线差动保护,由ABC三相分相差动元件构成。
每相差动元件由小差差动元件及大差差动元件构成。
大差元件用于判断就是否为母线故障,小差元件用于选择出故障具体在哪一条母线。
为了提高保护的可靠性,在保护中与设置有起动元件、复合电压闭锁元件、CT回路断线闭锁元件等。
2、差动保护的动作方程首先规定CT的正极性端在母线侧,一次电流参考方向由线路流向母线为正方向。
差动电流:指所有母线上连接元件的电流与的绝对值;制动电流:指所有母线上连接元件的电流的绝对值之与。
以如图的双母线接线方式的大差为例。
差动电流与制动电流为:⎪⎩⎪⎨⎧+++=+++=制动电流..差动电流....4321r4321dIIIIIIIIII差动继电器的动作特性一般如下图。
蓝色区域为非动作区,红色区域为动作区。
这种动作特性称作比率制动特性。
动作逻辑的数学表达式也在图中给出。
此动作方程式适用于南瑞继保RCS-915及许继电气WMH-800A母线保护装置。
母线保护原理
母线保护是一种用于保护电力系统中母线的重要保护装置。
它的主要功能是及时检测和隔离可能发生的母线故障,以保证电力系统的安全运行。
母线保护的工作原理通常基于电流差动保护和电压差动保护。
对于电流差动保护,系统中的所有母线端点都会安装电流变压器(CT)。
当电流通过母线时,CT会检测电流的大小并将信
息传递给差动继电器。
差动继电器会将所有CT的输入电流进
行比较,若存在差异,则会启动保护动作以隔离故障点。
电压差动保护则是通过电压变压器(VT)来实现的。
VT会检
测母线两端的电压,并将信息传递给差动继电器。
差动继电器会将所有VT的输入电压进行比较,如果有差异,则会发出警
报或启动保护动作。
除了差动保护外,母线保护还可以采用过电流保护来实现。
过电流保护通常是通过在母线两端或者接地处安装电流保护继电器来实现的。
当电流超过设定值时,电流保护继电器会启动保护动作以隔离故障点。
为了提高母线保护的可靠性和准确性,还可以采用同期比较、相位比较、频率比较等方法来检测母线故障,并进行保护动作。
总之,母线保护的原理是基于电流差动保护、电压差动保护和过电流保护等手段,通过检测和隔离电流或电压差异来实现对母线的保护,以确保电力系统的安全运行。
