中兴通信电源产品系列讲义(doc 79页)

代码：PXB0306099DU-4340
讲明
本教材包含以下内容：
代码
课程名称
DU-A4310
系统概述
DU-A4320
系统结构
DU-A4330
设备调试
DU-A4340
常见咨询题处理
DU-A4350
上机实习
DU－A4340常见咨询题处理
学习目标：
把握日常爱护和常见咨询题处理方法
前言
本教材以ZXDU500 500A组合电源系统为例，讲述了中兴通讯组合电源系统的安装与调试过程。ZXDU500 500A组合电源系统是中兴通讯股份有限公司开发的最新一代50A系列组合电源产品，使用了最新的ZXD2400（V3.0）整流器。该系统是一种智能型无人值守式组合电源系统。本章要紧介绍了ZXDU500 500A组合电源系统的日常爱护和常见咨询题处理方法。其余型号的组合电源系统与ZXDU500极为相似，在实际运用中可参照执行。
处理方法：
增加供电容量，接好零线。
注意：
如果零线没有接入或者接触不良引起的零线电压漂移，使整流模块经常工作在高输入电压环境下，将极易显现整流模块损坏，建议工程安装时专门注意此咨询题。
案例2：CEPU板咨询题
故障现象：
一台组合电源交流输入采纳了双交流接触器方式，开机时交流接触器能够正常吸合，但过一段时刻后自动断开。现在市电输入也正常。
3．取下整流器面板上的风扇罩，把风扇从其槽位中拿出；
4．拔开风扇的电源转接插头，拿走已损坏的风扇；
5．把新风扇的电源线插座插入风扇电源线转接头；
6．把风扇放入风扇槽位，注意不要把风扇的朝向放反；
7．扣上风扇罩，合上该整流器的交流输入开关。
监控单元常见故障处理
监控单元具备一定的自诊断功能。监控单元发生故障时，可按下表进行处理。

第 13 页
2 通信电源系统组成
高压配电系统
高压配电设备：成套高压配电柜（含进线、计量、测量、出线、及联络柜）、 电力变压器。
高压配电柜
变压器
第 14 页
2 通信电源系统组成
高压配电系统
高压配电柜
第 15 页
2 通信电源系统组成
低压配电系统
低压配电系统：低压配电柜（进线柜、馈电柜、补偿柜、ATS切换柜）。
第 40 页
2 通信电源系统组成
直流供电系统
第 41 页
2 通信电源系统组成
直流供电系统
第 42 页
2 通信电源系统组成
直流供电系统
直流交流屏的配置：应根据远期负荷及蓄电池的带载能力综 合考虑。
目前厂家系列为400A和630A（600A）两种。 整流器架的配置：按远期负荷配置 目前厂家系列有： 艾默生：分别10个、15个、20个100A的架子 珠江：6个100A模块、8个100A模块、18个80A模块 洲际：10个100A模块的架子 直流屏的配置：按远期负荷配置 目前厂家系列：1250A和2500A两种
第 43 页
2 通信电源系统组成
直流供电系统
整流模块的配置 整流器的总容量应按负荷电流和电池的充电电流（10小时率充电电流） 之和确定 另外还应加上冗余方式确定的整流模块数 冗余模块数的确定 以此类推
第 44 页
2 通信电源系统组成
接地系统
为了提高通信质量、确保通信设备与人身的安全，通信局站的交流和直 流供电系统都必须有良好的接地装置。
第 21 页
2 通信电源系统组成
后备油机系统
柴油发电机 1）当磁极对数为 2时，为保证发电机输出频率为 50Hz，柴油发电机额定转速应 保持在（1500）转/分。 2）四冲程柴油机的四冲程是（进气冲程）、（压缩冲程）、（作 功冲程）、 （排气冲程）四个过程。

路来实现稳压。 ▪ 按照实现方法的不同，稳压电源可分为三种：
线性稳压电源、相控稳压电源、开关稳压电 源。
通信电源技术基础知识课件
14
线性稳压电源
通信电源技术基础知识课件
15
线性稳压电源特点
▪ 线路简单 ▪ 干扰小 ▪ 对输入电压和负载变化的响应非常快 ▪ 稳压性能好 ▪ 功率转换效率太低。
通信电源技术基础知识课件
➢ 通信逆变器的输入-48V，一般输出50HZ、单相 220V/三相380V交流电，也输出25HZ、75V的 铃流。它在通信中使用广泛。
➢ 目前逆变器普遍采用脉宽调制技术（PWM技术） 及波形叠加技术。
通信电源技术基础知识课件
36
通信电源设备概述
▪ 柴油发电机组
➢ 柴油发电机组是通信电源设备中的重要组成部 分，当市电停电时间较长时，起动发电机。对 它的主要要求是：随时起动、运行可靠、指标 达标、保证供电、电气性能满足通信设备的要 求。
通信电源技术基础知识课件
33
通信电源设备概述
▪ 交流不间断电源（UPS）
➢ UPS是英文Uninterruptible Power System 的缩 写，即不间断电源，但人们一般习惯称之为 UPS电源。UPS电源不仅仅是一个备用电源， 而且是电源净化设备。随着计算机、各种办公 设备、精密电子仪器的普及，UPS电源得到了 广泛的应用。
132mm× 482mm× 466mm（ 高 × 宽 × 深 ）
25kg ’ － 10℃ — — 45℃ ’-30℃ ～ + 85℃ 10% ～ 90% RH 380VAC± 25% 45～ 65H z 10A 40V～ 60V任 意 可 调 ≥ 92% （ 半 载 以 上 ) ≥ 0.93（ 额 定 输 入 /输 出 ） ≤ 18A 10% ～ 110% 额 定 电 流 ， 任 意 可 调 ≤ ±0 .5 % 5～ 8s

8小时放电率
5小时放电率 3小时放电率 2小时放电率
96
85 75 65
12
17 25 32.5
1小时放电率
50
50
电池容量和放电电流的关系
电池容量和环境温度的关系
铅酸蓄电池放电特性
• 放电容量与放电电流关系： • 放电电流越小放电容量越大；反之，放电电流越 大放电容量越小。 • 放电容量与温度关系： • 温度降低放电容量减少。 • 例阀控密封铅酸蓄电池的“免维护”指的是蓄电池在使用期间不必维
铅酸蓄电池名词术语（３）
• 蓄电池工作状态－浮充、均充、放电 • 浮充－蓄电池与开关电源并联运行，开关电 源既向负载供电，同时又补充蓄电池自放电， 蓄电池的作用２条 • 均充－快速补充容量，视需要升高浮充电 压 ，浮充电压２．２５Ｖ；均充２．３５ • 放电终了电压－蓄电池可以再恢复充电的最 低电压；与放电率有关
铅酸蓄电池名词术语（１）
• • • • • 按用途分－固定式、移动式 单体电压－２Ｖ、６Ｖ、１２Ｖ 电池组－多只串联 基础电源４８Ｖ、２４Ｖ ＵＰＳ蓄电池视功率大小，电池组电压高低 不同 • 作用－后备电源、平滑滤波
铅酸蓄电池名词术语（２）
• • • • •
•
电压－开路电压、充电电压、放电电压 容量－单位ＡＨ（安培小时）表示Ｃ10 容量定义条件－温度、放电率
开关电源 300A + + 各1根 RVVZ-1KV 1×185
注： 图中实线为本单项工程范围
1000AH蓄电池
1000AH蓄电池
通信电源系统的构成（２）
• 通信设备的直流供电系统由高频开关电源 （AC/DC整流器）、蓄电池、DC/DC变换 器（定义）和直流配电屏等部分组成 • 通信机房接地系统包括交流接地和直流接地 • 交流接地－工作地、保护地 、 防雷地 • 直流接地 －直流工作接地 、机壳屏蔽接地 例：机房的接地按其作用一般可分为 、 和

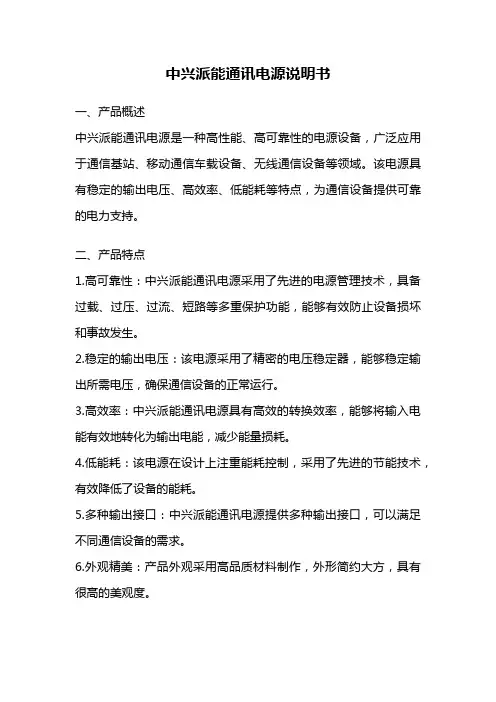

中兴派能通讯电源说明书一、产品概述中兴派能通讯电源是一种高性能、高可靠性的电源设备，广泛应用于通信基站、移动通信车载设备、无线通信设备等领域。

该电源具有稳定的输出电压、高效率、低能耗等特点，为通信设备提供可靠的电力支持。

二、产品特点1.高可靠性：中兴派能通讯电源采用了先进的电源管理技术，具备过载、过压、过流、短路等多重保护功能，能够有效防止设备损坏和事故发生。

2.稳定的输出电压：该电源采用了精密的电压稳定器，能够稳定输出所需电压，确保通信设备的正常运行。

3.高效率：中兴派能通讯电源具有高效的转换效率，能够将输入电能有效地转化为输出电能，减少能量损耗。

4.低能耗：该电源在设计上注重能耗控制，采用了先进的节能技术，有效降低了设备的能耗。

5.多种输出接口：中兴派能通讯电源提供多种输出接口，可以满足不同通信设备的需求。

6.外观精美：产品外观采用高品质材料制作，外形简约大方，具有很高的美观度。

三、使用方法1.接通电源：将电源的输入端连接到市电电源上，确保电源正常通电。

2.连接设备：将通信设备的电源输入端与电源的输出端连接，确保连接牢固。

3.开启电源：按下电源开关，使电源开始工作。

4.检查电源指示灯：电源上通常会有各种指示灯，用于显示电源的工作状态。

根据指示灯的亮灭情况，可以判断电源是否正常工作。

5.注意事项：(1)使用前请仔细阅读本说明书，了解产品的特点和使用方法。

(2)在使用过程中，请确保电源和设备的连接牢固可靠，避免因接触不良而导致设备故障。

(3)请勿将电源置于高温、潮湿或有腐蚀性气体的环境中，以免影响电源的正常工作。

(4)请勿随意拆卸电源外壳，以免造成损坏或触电事故。

(5)如有异常情况或故障发生，请及时停止使用并联系专业人员进行维修。

四、维护保养1.定期检查：建议定期对电源进行检查，确保各部件的正常运行。

2.清洁保养：请定期清洁电源外壳，避免灰尘和杂质进入电源内部。

3.防潮防尘：请将电源放置在干燥通风的环境中，避免受潮和积尘。

中兴通讯电源产品技术经理培训教材本部事业部电源系统部二00二年四月目录第一章中兴电源产品部简介 (1)一、中兴通讯电源产品部发展概括 (1)二、中兴通信电源产品种类 (2)第二章通信电源基础知识 (6)第一讲通信电源发展概况 (6)一、通信电源的现状和发展趋势 (6)二、通信设备对电源系统的一般要求 (9)第二讲组合通信电源系统结构及功能 (10)第三章中兴通信电源产品特色 (15)第一讲中兴整流器技术 (15)一、工作基本原理 (15)二、中兴整流器技术特点 (16)第二讲中兴组合电源系统特点 (18)可靠的三级防雷网络 (19)自下而上全分布式的三级监控网络 (20)完善的蓄电池管理 (22)灵活多样的组网方式 (22)第三讲组网方式 (23)第四章中兴组合通信电源产品系列介绍 (27)第一讲ZXD5000 100A整流模块及其组成的电源系统 (27)一、ZXD5000 100A整流模块介绍 (27)二、ZXDU3000、ZXDU1500通讯电源系统简介 (29)第二讲ZXD2400 50A整流模块及其组成的电源系统 (32)一、ZXD2400 50A整流模块介绍 (33)二、ZXDU600E、ZXDU400通讯电源系统简介 (34)第三讲ZXD1500 30A整流模块及其组成的电源系统 (37)一、ZXD1500 30A整流模块介绍 (37)二、ZXDU300（2米高机柜）ZXDU300(1.6米高机柜) 通讯电源系统简介 (39)第四讲ZXD800E 15A整流模块及其组成的电源系统 (41)一、ZXD800E 15A整流模块介绍 (41)二、ZXDU150、ZXDU75、ZXDU45通讯电源系统简介 (43)第五讲＋24V组合通信电源系统 (46)第五章中兴UPS产品介绍 (47)ZXUPS S501 (47)ZXUPS S502 (48)ZXUPS S503 (48)ZXUPS S506 (48)ZXUPS S510 (49)ZXUPS M510 (49)ZXUPS M515 (49)ZXUPS M520 (50)ZXUPS M530 (50)ZXUPS L005 (50)ZXUPS L006 (50)第六章通信电源计算配置方法 (52)第七章通信电源市场概述 (55)第一讲国内主要通信电源厂家及其产品特色 (55)一、华为公司 (55)公司背景 (55)产品系列 (56)产品技术特点 (56)我司对策 (57)二、武汉洲际通信电源集团有限公司 (57)公司背景 (57)产品特点 (57)我司对策 (58)三、中达-斯米克电器电子有限公司 (58)公司背景 (58)产品系列 (58)与我司技术优、劣势对比 (59)我司对策 (59)四、珠江电信设备制造有限公司 (59)公司背景 (59)产品系列 (59)产品技术特点 (60)五、新西兰SWITCHTEC公司 (60)公司简介 (60)产品介绍 (60)我司对策 (61)六、亚澳通信电源有限公司 (61)公司概况 (61)产品技术特点简介 (62)我司对策 (62)七、动力源责任有限公司 (63)公司背景 (63)产品介绍 (63)产品优、劣势分析 (64)我司对策 (64)八、通力环电气有限公司 (65)公司背景 (65)产品系列 (65)产品特点 (65)九、意达公司 (67)产品系列 (67)产品技术特点 (68)第二讲我司电源产品市场拓展策略 (68)一、市场分类 (68)二、不同市场拓展策略 (69)三、2002年我司电源产品市场拓展策略 (70)第八章推荐参考书籍清单 (75)第一章中兴电源产品部简介导读：这一章主要介绍了中兴电源产品部的发展概况和现有的产品系列，是本教材的入门篇，各产品系列是本章掌握重点，同时关于产品部的发展、近几年的销售业绩等情况也经常用于客户交流中。

中兴通讯组合电源培训教材中兴通讯股份有限公司说明本教材包含以下内容：DU－A4310 系统概述学习目标：●掌握组合电源系统的组成。

●掌握组合电源各部分的工作原理。

●掌握中兴电源产品的分类情况。

●了解中兴电源产品的特点。

目录第一节基本原理 (1)1.1 中兴组合电源框图 (1)1.2 各单元的工作原理 (1)1.2.1 交流配电单元 (1)1.2.2 直流配电单元 (3)1.2.3 整流模块 (4)1.2.4 监控单元 (7)1.2.5 蓄电池 (9)1.3 监控系统功能 (10)1.3.1 功能管理功能 (10)1.3.2 告警管理功能 (11)1.3.3 配置管理功能 (11)1.3.4 安全管理功能 (11)1.3.5 专家分析系统功能 (12)1.3.6 主要新增功能 (12)第二节设备简介 (13)2.1 概述 (13)2.2 中兴电源产品系列介绍 (13)2.2.1 中兴电源产品命名规则 (13)2.2.2 整流模块产品系列 (14)2.2.3 组合电源产品系列 (14)2.2.4 配电屏 (16)2.2.5 UPS不间断电源 (16)2.2.6 直流—直流电源 (16)2.2.7 逆变电源 (16)2.2.8 智能电力操作电源 (16)2.2.9 模块电源 (17)2.2.10 集中监控单元 (17)第三节系统特点 (19)3.1 中兴整流模块的特点 (19)3.2 中兴组合电源的特点 (19)i第一节基本原理1.1中兴组合电源框图中兴组合电源系统包括五个基本组成部分，分别是交流配电单元、整流部分、直流配电单元、监控系统和蓄电池。

系统的原理框图如下所示：市电市电交流输出图 1.1-1 系统的原理框图1.2各单元的工作原理1.2.1交流配电单元交流配电单元将市电接入，经过切换送入系统，交流电经分配单元分配后，一部分提供给开关整流器，一部分作为备用输出，供用户使用。

系统可以由两路市电（或一路市电一路油机）供电，两路市电主备工作方式，平时由市电1供-1-中兴通讯电源外包商培训教材-2-电，当市电1发生故障时，切换到市电2（或者油机），在切换过程中，通信设备的供电由蓄电池来供给。

组合电源系统结构
整流模块 交流 市电输入 配电 整流模块 整流模块
RS485串口总线
直 流 配 电
48VDC
AC备用输出 告警MODEM
监控模块
RS232 RS232
PSTN
MODEM 远端监控 巡检MODEM 近端后台监控
电 池 组 1
电 池 组 2
组合电源结构实例 直流配电单元 监控单元 整流器 交流配电单元
本系统与ZXDU600、ZXDU400在结 构、操作方法、系统功能等方面十分 相似。 本系统配置8个ZXD1800 75A整流器， 最大输出电流为600A。 本系统为+24V电源系统，工作地铜 排为-24V输出端，熔丝分路及空开分 路接在+24V输出端上。
交流配电柜
ZXDP01 200A ZXDP02 400A ZXDP03 600A
ZXDU400电源系统外形图
与ZXDU600E 、ZXDU600E-24同 属50A系列，满配置8个整流器，直 流输出400A。 机柜高度1.6米 本系统与ZXDU600E 在内部结构、 系统功能、操作方法等方面都十分 相似。
ZXDU300组合电源
ZXDU300为30A（V2.0）系列电源系 统，组成该系统的整流器为ZXD1500 （V2.0），同系列的产品有ZXDU90 90A组合电源系统和ZXDU180 180A组 合电源系统。 本系统的交流配电单元和直流配电单 元都位于机柜的上方，正面为交流配电， 背面为直流配电。 系统满配置12个整流器，额定输出电 流300A，整流器为单相交流输入，与机 柜连接需要进行人工操作。 系统具备二次下电功能。交流输入支 持两路市电输入。
Z信设备的 供电。 机柜交流单相输入，机柜下方为电池仓。 具备电池保护功能和远程监控功能。

通信电源讲义一.通信电源简介随着通信事业的不断发展，各种新业务的不断出现，对通信电源的要求愈来愈高，为了适应通信事业的飞速发展，目前通信生产楼采用了二路市电，后备油机，后备电池等多重手段来保证通信设备的供电要求。

二.通信电源的种类1．交流供电系统 380V (220V)2．直流供电系统 -48V3．交流不间断供电系统即UPS 380V (220V)三.交流供电系统1．市电分类1）一类市电供电：由两个稳定可靠的独立电源各自引入一路供电线也称之为专网或者专线。

该两路电源不应同时出现检修停电，平均每月停电次数不应大于1次，平均每次故障时间不应大于0.5h。

两路供电线宜配置备用市电电源自动投入装置。

一路公网，一路专线也算为一类市电的范畴。

2）二类市电应符合下列条件之一的要求A．由两个以上独立电源构成稳定可靠的环形网上引入一路供电线B．由一个稳定可靠的独立电源或从稳定可靠的输电线路上引入一路供电线。

二类市电供电线路允许有计划检修停电，平均每月停电次数不应大于3.5次，平均每次故障时间不应大于6小时。

3）三类市电：由一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数不应大于4.5次，平均每次故障时间不应大于8小时，这种电源称之为公网。

4）四类市电供电应符合下列条件之一的要求A．由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到第三类市电的供电要求。

B．有季节性长时间停电或无市电可用，部分地方的农村小水电。

2．交流供电系统：1）低压交流供电系统应采用三相五线制或单相三线制。

三相五线制是指三根相线，一根零线，一根地线。

单相三线制是指一根相线，一根零线，一根地线。

2）交流供电系统框图简介比较复杂的供电系统有2～3台变压器，2部油机所组成的供电系统四.直流供电系统1．组成：是由整流配电设备即交流配电屏、直流配电屏、整流器架和蓄电池组组成的直流供电系统，对通信设备可采用分散或集中的供电方式供电。

2．供电方式：直流供电系统采用在线充电方式以全浮充制运行3．直流基础电源电压：-48V 以前有12V,24V,48V,60V等种类4．直流供电系统方框图：5． 设备配置：1）交流屏的配置：应根据远期负荷及蓄电池的带载能力综合考虑。

二、通信电源的基础知识
3. 构成通信电源系统的主要部件和设备 通信系统是由各种不同的通信设备和电源设备组 成的。不同的通信设备需要的供电电源种类不尽相 同，主要有 ：380Vac/220Vac 交流不间断电源和48Vdc、-24Vdc 、 +24Vdc 直流不间断电源。 这些交流和直流不间断电源都是以380Vac/220Vac 市电电源为输入能源，进行适当的电力变换和调节 得到的。 为了保证市电停电时不间断地为通信设备供电， 还需要有UPS、蓄电池和备用发电机组(应急发电 车）。
四、蓄电池
4、蓄电池的充放电：
蓄电池在放电时电流不宜过大，更要避免短路放电。 放电时，端电压不要低于终止电压，以防蓄电池过 度放电导致蓄电池性能下降和寿命缩短。电池放电 后或事故停电后，维护人员应及时到电池室，检查 充电电流，防止充电电流过大或失控。
四、蓄电池
5、环境温度:
阀控式密封蓄电池的环境温度对其使用寿命影响很 大，根据测算，当环境温度超过25℃时，温度每升 高10℃，其使用寿命将减少一半。为避免出现热失 控，影响其寿命，阀控式蓄电池安放的地方最好有 通风散热装置，其环境温度一般应保持在5-30℃之 间（适宜温度为25℃左右）。
三、通信电源供电系统的组成
1、集中供电方式电源系统的组成方框图
三、通信电源供电系统的组成
2、分散供电方式电源系统的组成方框图
三、通信电源供电系统的组成
3、混合供电方式电源系统的组成方框图
三、通信电源供电系统的组成
4. 不同方式电源系统优缺点：
1）
混合供电方式为新型能源，非常符合我国目前大力提倡的 节能减排的大原则，值得大力推广。但只有在阳光充足或风 力充足的特殊情况下才适用，而且，收到场地等诸多因素的 限制，适用范围较小。 2）集中供电方式优点是电源设备比较集中，维护比较方便。 适用于规模较小的通信局站，部分的故障会影响到全局故障。 3）分散供电方式由于供电设备距离通信设备近，配电损耗相 对小，系统效率高；配电电缆及安装费用也小。而且可靠 性较高，一部分的故障不会影响到全局故障。

超高压 330Kv～1000Kv
特高压 1000Kv以上
0.4Kv安全传输距离≤0.6Km
3
1.2 电压等级——直流
±24V 240V
直流电 源等级
-48V 336V
通信电源直流电压等级（一次电源）
3.3V
设备工
5V
作电源
12V
通信设备工作直流电压等级（二次电源）
4
1.3 一般通信电源系统
接地系统 监控系统
（a）推挽型
(b)半桥型
26
3、准谐振型变换器
（a）电流谐振式
(b)电压谐振型
27
3.2 蓄电池组
蓄电池是一种化学电源，它的构造可以是各式各样的，可是从原理上讲所有 的电池都是由正极、负极、电解质、隔离物和容器组成的，其中正负两极的活性 物质和电解质起电化反应，对电池产生电流起着主要作用。
正极 硫酸 负极 PbO2＋2H2SO4＋Pb
20
2.4.2.2 B+退耦器+C防雷系统
L
Iin IB
Ut IC
IN
Ui
Uo
OUT
L
Lin
N
L
Lout
PE
L IN
B级压敏模块
C级压敏模块
带退耦限压B+C原理图
Ut
UB
UC
OUT
PE
PE
B级 带退耦B+C原理图
C级
带退耦开关型B+C原理图
退耦器串联安装于额定电压500V及以下的低压供电系统中，用于增加导线感抗，弥补导线长度不足， 协调不同规格电涌保护器之间的配合问题。典型应用在B级和C级的电涌保护器都安装在一个配电箱中的场 合。当电压开关型防雷器与电压限压型防雷器之间的线路长度小于10m，限压型防雷器之间的线路长度小于 5m时，应在两级防雷器之间加装16 μH 或8μH退耦器。由于退耦器是串联在线路中，应根据线路的负载电流 选择相应的退耦器。

介绍了中兴电源产品部的发展概况和现有的产品系列，是本教材的入门篇，各产品系列是本章掌握重点，同时关于产品部的发展、近几年的销售业绩等情况也经常用于客户交流中{骑大象的蚂蚁}中兴通讯电源产品技术经理培训教材本部事业部电源系统部二00二年四月目录第一章中兴电源产品部简介 ......................... 错误!未定义书签。

一、中兴通讯电源产品部发展概括 (1)二、中兴通信电源产品种类 (2)第二章通信电源基础知识 (6)第一讲通信电源发展概况 (6)一、通信电源的现状和发展趋势 (6)二、通信设备对电源系统的一般要求 (9)第二讲组合通信电源系统结构及功能 (10)第三章中兴通信电源产品特色 (15)第一讲中兴整流器技术 (15)一、工作基本原理 (15)二、中兴整流器技术特点 (16)第二讲中兴组合电源系统特点 (18)可靠的三级防雷网络 (18)自下而上全分布式的三级监控网络 (19)完善的蓄电池管理 (21)灵活多样的组网方式 (22)第三讲组网方式 (22)第四章中兴组合通信电源产品系列介绍 (25)第一讲 ZXD5000 100A整流模块及其组成的电源系统 (25)一、ZXD5000 100A整流模块介绍 (25)二、ZXDU3000、ZXDU1500通讯电源系统简介 (27)第二讲 ZXD2400 50A整流模块及其组成的电源系统 (28)一、ZXD2400 50A整流模块介绍 (29)二、ZXDU600E、ZXDU400通讯电源系统简介 (30)第三讲 ZXD1500 30A整流模块及其组成的电源系统 (33)一、ZXD1500 30A整流模块介绍 (33)二、ZXDU300（2米高机柜）ZXDU300米高机柜) 通讯电源系统简介.. 35第四讲 ZXD800E 15A整流模块及其组成的电源系统 (36)一、ZXD800E 15A整流模块介绍 (36)二、ZXDU150、ZXDU75、ZXDU45通讯电源系统简介 (38)第五讲＋24V组合通信电源系统 (41)第五章中兴UPS产品介绍 (42)ZXUPS S501 (42)ZXUPS S502 (43)ZXUPS S503 (43)ZXUPS S506 (43)ZXUPS S510 (44)ZXUPS M510 (44)ZXUPS M515 (44)ZXUPS M520 (45)ZXUPS M530 (45)ZXUPS L005 (45)ZXUPS L006 (46)第六章通信电源计算配置方法 (47)第七章通信电源市场概述 (50)第一讲国内主要通信电源厂家及其产品特色 (50)一、华为公司 (50)公司背景 (50)产品系列 (51)产品技术特点 (51)我司对策 (52)二、武汉洲际通信电源集团有限公司 (52)公司背景 (52)产品特点 (52)我司对策 (53)三、中达-斯米克电器电子有限公司 (53)公司背景 (53)产品系列 (54)与我司技术优、劣势对比 (54)我司对策 (54)四、珠江电信设备制造有限公司 (54)公司背景 (54)产品系列 (54)产品技术特点 (55)五、新西兰SWITCHTEC公司 (55)公司简介 (55)产品介绍 (55)我司对策 (56)六、亚澳通信电源有限公司 (56)公司概况 (56)产品技术特点简介 (57)我司对策 (57)七、动力源责任有限公司 (58)公司背景 (58)产品介绍 (58)产品优、劣势分析 (59)我司对策 (59)八、通力环电气有限公司 (60)公司背景 (60)产品系列 (60)产品特点 (60)九、意达公司 (61)产品系列 (62)产品技术特点 (62)第二讲我司电源产品市场拓展策略 (63)一、市场分类 (63)二、不同市场拓展策略 (63)三、2002年我司电源产品市场拓展策略 (65)第八章推荐参考书籍清单 (70)第一章中兴电源产品部简介导读：这一章主要介绍了中兴电源产品部的发展概况和现有的产品系列，是本教材的入门篇，各产品系列是本章掌握重点，同时关于产品部的发展、近几年的销售业绩等情况也经常用于客户交流中。

– 蓄电池自动充放电管理，能进行温度补偿，最大限度地延 长蓄电池使用寿命。
七、中兴通讯电源产品特点
2、组合电源系统特点
– 具备灵活的监控组网方式，除常见的串口、MODEM、专线方式 外，还可以通过ZXJ10、ZXA10、ZXSM监控网管系统组网。此 外，针对无线基站电源组网的特殊要求，已设计出以SCM为核心 的先进的集中监控组网方案（SCM为无线接入组网专用，每基站 配备1个）。
四、组合电源产品系列
1、48V/100A系列通信电源 • ZXDU3000组合电源 • ZXDU1500组合电源 • ZXDU600组合电源 2、48V/50A系列通信电源 • ZXDU600E组合电源 • ZXDU400组合电源 • ZXDU500组合电源 3、48V/50A系列通信电源 • ZXDU90C组合电源 • ZXDU180组合电源 • ZXDU300组合电源
– 完善的三遥接口功能，提供RS485通信接口，可以实现集中监控。 – 实现恒功率型输出，交流断电后来电对蓄电池充电，在蓄电池电压
较低时，可以提供比额定输出高出20％的电流。在相同负载容量时， 可减少单体模块的数量，从而节省用户投资。 – 良好的软、硬件均流，多机并联时可靠性高。 – 模块内有微处理器系统，可实现本机监控，显示电压电流、设置限 流点。 – 采用多极风扇控制技术，有效地延长了风扇使用寿命，提高了整机 可靠性。 – 模块采用先进的热插拔技术（HOT—PLUG）设计，极大地方便了 开通维护。
系列通信电源有七个系列十余个产品，容量涵盖
15A~12000A，可以满足用户不同容量的需求。经过几年 的不懈努力，中兴系列电源产品已具备了鲜明的技术特色 和优势，具体表现为齐全的系列化产品、安全防护系统、 先进的技术、极高的可靠性、强大的监控功能和极高的性 能价格比。
