中兴内部EPON培训

EPON资源管理和业务开通培训一、概述EPON是一种基于以太网的被动光纤接入技术，它将光纤与以太网技术相结合，实现光纤接入网的高速传输和扩展，成为现代光纤接入网络的重要组成部分。

EPON资源管理和业务开通是EPON运维中非常重要的部分，本文将对EPON资源管理和业务开通进行详细介绍和培训。

二、EPON资源管理EPON资源管理包括OLT（Optical Line Terminal）和ONU（Optical Network Unit）的资源分配和管理。

1. OLT资源管理OLT是EPON中的核心设备，负责对接入用户进行资源管理和控制。

OLT的资源管理主要包括端口分配、业务模板配置、链路聚合等。

（1）端口分配：OLT的端口是用来连接ONU的通道，每个端口对应一个ONU。

在端口分配时，需要根据实际需求将端口分配给相应的ONU。

（2）业务模板配置：OLT通过业务模板来管理和控制接入用户的业务。

业务模板定义了用户的服务类型、带宽和限速等。

配置业务模板时需要根据用户的需求进行设置。

（3）链路聚合：链路聚合是将多个端口进行绑定形成一个逻辑链路，提供更高的带宽。

在链路聚合时，需要选择相应的端口进行聚合，并设置链路聚合的参数。

2. ONU资源管理ONU是EPON中的用户终端设备，需要进行资源管理和配置。

（1）ONU注册：ONU在接入网络时需要进行注册，以获取网络的访问权限。

注册时需要提供ONU的身份信息（如SN码）和通信参数（如光功率和传输距离等）。

（2）业务配置：ONU的业务配置包括设置用户的业务类型、带宽和IP地址等。

配置时需要根据用户的需求进行设置。

（3）光功率调整：为了保证正常的光信号传输，需要对ONU的光功率进行调整。

光功率调整需要使用光功率计进行测试，并根据测试结果进行相应的调整。

三、EPON业务开通EPON业务开通是将用户的业务接入光纤网络并投入使用，包括用户接入验证和业务配置两个环节。

1. 用户接入验证用户接入验证是确定用户接入光纤网络的合法性和有效性，确保用户能够正常使用网络服务。

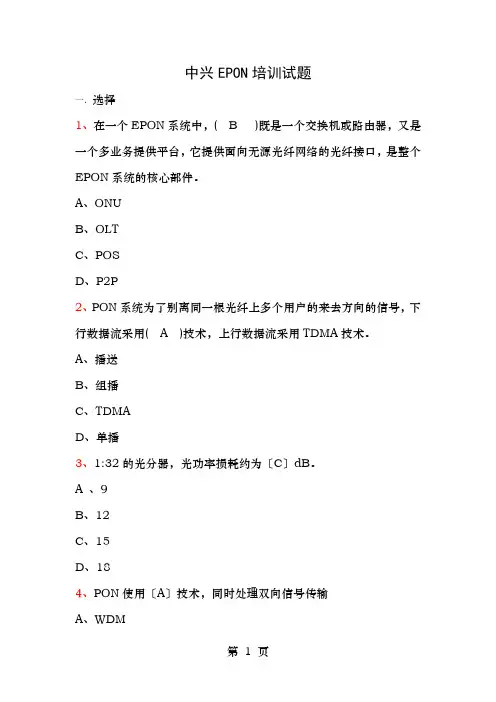

中兴EPON培训试题一．选择1、在一个EPON系统中，( B )既是一个交换机或路由器，又是一个多业务提供平台，它提供面向无源光纤网络的光纤接口，是整个EPON系统的核心部件。

A、ONUB、OLTC、POSD、P2P2、PON系统为了别离同一根光纤上多个用户的来去方向的信号，下行数据流采用( A )技术，上行数据流采用TDMA技术。

A、播送B、组播C、TDMAD、单播3、1:32的光分器，光功率损耗约为〔C〕dB。

A 、9B、12C、15D、184、PON使用〔A〕技术，同时处理双向信号传输A、WDMB、TDMC、CDMAD、TDMA5、帧在OSI七层模型里，属于哪一层的数据格式？(D )A、应用层B、传输层C、表示层D、数据链路层6、基于IP地址来进展数据包选路的过程发生在TCP/IP模型里的哪层？〔C 〕A、应用层B、传输层C、网络层D、数据链路层7、带内网管指通过〔 C 〕进展管理A、EC4G前面板的console口B、EC4G前面板的网口C、上联的业务通道8、ARP的作用是( D )A、防止路由循环B、确定HOST 的IP 地址C、发送一直接的播送D、确定HOST的MAC 地址9、在光通信中，一个法兰盘的损耗大概是：〔B 〕C、0.9db10、C220的PON口的发射光波长是：〔B 〕A、1310nmB、1490nmC、990nmD、1530nm二．填空1、按光在光纤中的传输模式可分为：___单模光纤____与____双模光纤_____。

2、FTTB组网方式根本可以分成以下三种：1、_FTTB+LAN_；2、FTTB+LAN+POTs_；3、_FTTB+DSL+POTs_。

3、在开通ONU时，ONU处的接收光功率要保证在_-24_以上。

三．判断1、C220每个插箱配有14个槽位〔√〕2、ONU认证是针对PON板上的端口的，假设ONU更换连接的PON 口，需重新认证〔√〕3、PON光口的尾纤类型为SC 〔√〕4、C220上联光口的尾纤类型为FC〔×〕5、ZXAN<config># interface gei_0/4/1是进入ONU端口端口命令〔×〕四．简答〔4题任选2题，每题15分，共30分〕1、请简单描述一下ONU出现掉线情况时的故障判断与处理流程。

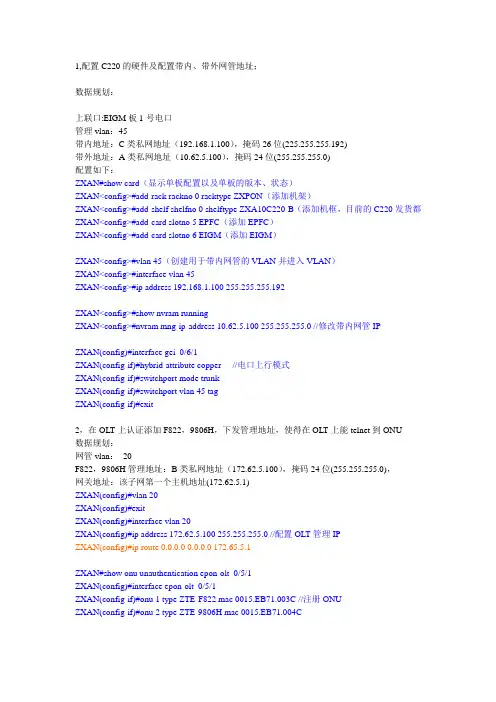

1,配置C220的硬件及配置带内、带外网管地址；数据规划：---------------------------------------上联口:EIGM板1号电口管理vlan：45带内地址：C类私网地址（192.168.1.100），掩码26位(225.255.255.192)带外地址：A类私网地址（10.62.5.100），掩码24位(255.255.255.0)配置如下：ZXAN#show card（显示单板配置以及单板的版本、状态）ZXAN<config>#add-rack rackno 0 racktype ZXPON（添加机架）ZXAN<config>#add-shelf shelfno 0 shelftype ZXA10C220-B（添加机框，目前的C220发货都ZXAN<config>#add-card slotno 5 EPFC（添加EPFC）ZXAN<config>#add-card slotno 6 EIGM（添加EIGM）ZXAN<config>#vlan 45（创建用于带内网管的VLAN并进入VLAN）ZXAN<config>#interface vlan 45ZXAN<config>#ip address 192.168.1.100 255.255.255.192ZXAN<config>#show nvram runningZXAN<config>#nvram mng-ip-address 10.62.5.100 255.255.255.0 //修改带内网管IPZXAN(config)#interface gei_0/6/1ZXAN(config-if)#hybrid-attribute copper //电口上行模式ZXAN(config-if)#switchport mode trunkZXAN(config-if)#switchport vlan 45 tagZXAN(config-if)#exit2，在OLT上认证添加F822，9806H，下发管理地址，使得在OLT上能telnet到ONU数据规划：网管vlan：20F822，9806H管理地址：B类私网地址（172.62.5.100），掩码24位(255.255.255.0)，网关地址：该子网第一个主机地址(172.62.5.1)ZXAN(config)#vlan 20ZXAN(config)#exitZXAN(config)#interface vlan 20ZXAN(config)#ip address 172.62.5.100 255.255.255.0 //配置OLT管理IPZXAN(config)#ip route 0.0.0.0 0.0.0.0 172.65.5.1ZXAN#show onu unauthentication epon-olt_0/5/1ZXAN(config)#interface epon-olt_0/5/1ZXAN(config-if)#onu 1 type ZTE-F822 mac 0015.EB71.003C //注册ONUZXAN(config-if)#onu 2 type ZTE-9806H mac 0015.EB71.004CZXAN<config>#pon-onu-mng epon-onu_0/5/1:1（进入ONU远程配置模式）ZXAN<epon-onu-mng>#vlan port eth_0/1 mode transparent（把用户端口设置成transparent模式）ZXAN<epon-onu-mng>#vlan port eth_0/1 mode tag vlan 20（把用户端设置成tag模式并决定PVID）ZXAN<epon-onu-mng>#mgmt-ip onu-ip 172.62.5.111 255.255.255.0 7 20 mgm-ip 172.62.5.100 255.255.255.0 172.62.5.1 status enable（远程配置ONU的带内网管、网关、网管VLAN等）ZXAN<config>#pon-onu-mng epon-onu_0/5/1:2（进入ONU远程配置模式）ZXAN<epon-onu-mng>#vlan port eth_0/1 mode transparent（把用户端口设置成transparent模式）ZXAN<epon-onu-mng>#vlan port eth_0/1 mode tag vlan 20（把用户端设置成tag模式并决定PVID）ZXAN<epon-onu-mng>#mgmt-ip onu-ip 172.62.5.112 255.255.255.0 7 20 mgm-ip 172.62.5.100 255.255.255.0 172.62.5.1 status enable（远程配置ONU的带内网管、网关、网管VLAN等）ZXAN<epon-onu-mng>#reboot（重启ONU）3，9806H的升级（了解各个版本文件作用，EPNA支持自动下发的版本号1.4.7.4，在升级提示内存空间不足时如何处理？）升级前先备份文件：9806# save9806# copy startup-config networkIP address of the host where the file resides:[0.0.0.0]10.63.192.148Name of the file at ftp server:[]www.cfgFtp UserName:[]oneFtp Password:[]one......Upload Success!升级前文件的准备：Sccb.bin //主控板Bsccb.bin //boot文件sccb_sv.bin //语音sccb.fw.bin //宽带epon_fw.bin //EPND小板卡版本。

2020年中兴EPON考试试题388题[含答案]一、填空题1．GPON通过一个（）接入一个用户的业务，然后在OLT端，使用流分类的方式，实现不同业务的识别。

TheGPONconnectauserserviceby（）,andintheOLTsidetaketheflowsortmodetoidentifydifferentservice.GEM_PORTGEM_PORT2．ONU的VLAN模式可以配置为『____』、『____』或者『____』三种。

transparent，tag，translation3．PON系统主要有『____』、『____』、『____』三种组网方式。

环形、树形、总线形4．『____』光纤中心玻璃芯较粗(50或62.5μm)，模间色散较大，而且随距离的增加会更加严重。

因此，传输的距离就比较近，一般只有几公里。

多模5．在一个EPON系统中，『____』既是一个交换机或路由器，又是一个多业务提供平台，它提供面向无源光纤网络的光纤接口，是整个EPON系统的核心部件。

光线路终端(OLT(OpticalLineTerminal))6．C200的带外网管IP指通过MCIB板上的『____』管理的IP，带内网管IP指通过『____』管理的IP。

Q口，上联口7．修改完网元和子网编号保存后，一定要『____』，否则不会生效，可能引起网管不通。

重启单板8．配置静态Vlan时，上联口是否配置tag，和『____』一致；所有『____』都要求配置成tag方式。

交换机，用户侧端口（PON口）9．D400A和D420（V2.0）配置完VLAN数据后，在『____』和『____』上都要保存，否则ONU重启动后，会回复到默认的透传模式。

ONU，pon板10．PPP协议中MaxmiumReceiveUnit（最大接收单元）的缺省值是『____』150011．PON技术目标是用最简单的方式实现一个『____』结构的吉比特以太网光纤接入系统点到多点12．『____』协议在OLT和ONU之间规定了一种控制机制来协调数据的有效发送和接收。
