并联电抗器及并联电抗器的作用

电力系统中串联电容器、并联电容器、串联电抗器、并联
电抗器的作用分别是什么？
串联电容器：减少线路中的感性，使感性和容性达到平衡，达到线路中无电压的损失，达到线路输送的功率为自然功率，减少线路中的无功功率：并联电抗器，因为电抗器为大电感，一般应用在特高压的线路中，因为特高压的线路中采用分裂导线，线路中存在大量的容性的无功功率，这时候在线路的首段和末段并联电抗器，吸收这些容性功率，减少线路输送无功功率，输送的功率为自然功率，同时当线路轻载的时候，避免线路的过电压和发电机的带长线的自励磁和抑制了潜供电流，使单相故障的速度更快了，一般的600km的距离可以设置电抗器；并联电容器，并联在线路的末端，为负载提供了无功功率，使线路线路输送的无功功率减少，减少了线路中的损耗，同时可以提高负载侧的功率因素，并联在线路的首段，也就是母线侧，一般用于提高母线侧的功率因素，母线侧的功率因素一般可以达到0.95到0.98；串联电抗器，一般用于限流的左右，滤除谐波：除了串联电容器以外，都是通过无功功率来改善线路的电能质量，也要考虑这三种方式对于谐波的影响，产生高次谐波，对于电力电子仪器有害，一般通过并联电容器和电感来滤除谐波电流和电压，可以参考
静止补偿器中的可控硅电抗器。

高压并联电抗器的作用及原理高压并联电抗器是一种重要的电力设备，其作用是在高压电网中调节电压和电流。

它的原理是通过改变电路的阻抗，来实现对电压和电流的控制。

我们来了解一下高压并联电抗器的作用。

在电力系统中，电压的稳定性对于电网的正常运行非常重要。

当电网中负载变化较大时，电压可能出现波动，这会给电网带来不稳定因素。

而高压并联电抗器就可以帮助解决这个问题。

它可以通过调节电路的阻抗，稳定电网的电压。

当电网负载增加时，高压并联电抗器会提供较大的电流，降低电压；当电网负载减少时，它会提供较小的电流，增加电压。

通过这种方式，高压并联电抗器可以保持电网的电压在合理的范围内，确保电力系统的正常运行。

那么，高压并联电抗器的原理是什么呢？首先，我们需要了解什么是电抗。

电抗是电路对交流电流的阻碍程度。

在高压电网中，电抗器的作用就是改变电路的电抗，从而影响电流和电压的关系。

具体来说，高压并联电抗器通过设置电抗器的参数来调节电路的电抗值。

当电网负载增加时，电抗器会提供更多的电抗，使得电流通过电抗器的路径增加，从而降低电压。

反之，当电网负载减少时，电抗器会提供较少的电抗，电流通过电抗器的路径减少，电压得以增加。

高压并联电抗器的原理可以说是非常简单和直观的。

通过调节电路的电抗值，它能够稳定电网的电压。

这对于电力系统的正常运行至关重要。

高压并联电抗器是一种能够调节电压和电流的重要电力设备。

它通过改变电路的阻抗，来实现对电压和电流的控制。

它的作用是稳定电网的电压，保证电力系统的正常运行。

通过了解高压并联电抗器的原理和作用，我们可以更好地理解电力系统中的电力设备，为电网的稳定运行做出贡献。

并联电抗器原理
并联电抗器是一种电力电子装置，用于改变电路中的功率因数或电感。

它由电感线圈和电容器组成，这些元件通过并联连接。

并联电抗器的工作原理是通过改变电路中的电感或电容来实现对电路的调节。

当并联电抗器连接到电路中时，它会提供额外的电感或电容来改变电路中的等效电感或电容。

通过调节并联电抗器的参数，可以改变电路中的功率因数或电感。

当电路中需要增加电感时，可以连接一个并联电感器。

并联电感器通过提供额外的电感量，有效地增加了电路的总电感。

这在某些情况下是必要的，例如在交流电路中，增加电感可以改善功率因数，减少失真并提高电路的效率。

另一方面，当电路中需要增加电容时，可以连接一个并联电容器。

并联电容器通过提供额外的电容来增加电路的总电容。

这对于需要存储额外电荷或改变电路的频率响应的电路非常有用。

总的来说，通过连接并联电抗器，可以灵活地调整电路中的电感和电容，从而改变电路的功率因数或电感。

这对于各种电力和电子应用非常重要，例如电力系统中的功率因数校正、电子设备中的滤波和频率响应校正等。

并联电容电抗器的作用首先，对于并联电容电抗器，最主要的作用是补偿无功功率。

在电力系统中，负荷一般包括有功负荷和无功负荷。

有功负荷是为了完成实际功率需求，而无功负荷则是为了保持电压稳定和电能质量。

当负载中存在大量的感性载波时，会导致系统的功率因数降低，电压下降，甚至可能引发电力设备的故障。

并联电容电抗器可以根据系统的需求，通过调节电容器和电抗器的连接方式和容量，来补偿系统中的无功功率，从而提高功率因数，减小电压下降，改善系统的稳定性。

其次，并联电容电抗器还可以调节电力系统的电压。

在电力输电和配电过程中，由于电线电缆的电阻和电感等因素，会造成电压的下降。

并联电容电抗器可以根据实际的电压需求，通过调节电容器和电抗器的连接方式和容量，来补偿电力系统中的电压下降，使得负载端能够获得稳定的电压供应，确保电力设备的正常运行。

再次，并联电容电抗器可以用于抑制电力系统中的谐波。

电力系统中会经常出现谐波问题，尤其是在非线性负荷较多的情况下，例如电力电子设备、电动机等。

谐波会导致电流和电压的波形失真，影响电能质量，并且可能造成设备的损坏。

并联电容电抗器可以通过其对电流和电压谐波的特性，针对性地消除电力系统中的谐波，提高电能质量，减小谐波对设备的影响。

此外，并联电容电抗器还可以用于电力系统中的电能控制和动态性能的改进。

在电力系统中，根据实际需要可以通过调节电容器和电抗器的连接方式和容量，来实现电能的有效控制。

例如，在电力系统的电能传输中，通过合理地设置并联电容电抗器的参数，可以实现有功功率的平衡，提高传输效率。

另外，并联电容电抗器还可以根据系统的负荷变化，调整其响应速度，从而提高电力系统的动态性能，降低电力系统的稳压器起动时间，提高系统的调节能力。

总结起来，并联电容电抗器的作用主要包括补偿无功功率、调节电压、抑制谐波和改进电能控制和动态性能。

通过对系统参数的优化和合理设置，并联电容电抗器可以有效地提高电力系统的稳定性、改善电能质量、提高功率因数。

1. 什么是电抗器：最通俗的讲，能在电路中起到阻抗的作用的东西，我们叫它电抗器。

2. 电抗器作用：由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

3. 串联电抗器：串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

4．并联电抗器：（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。

（2）改善长输电线路上的电压分布。

（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失。

（4）在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列。

（5）防止发电机带长线路可能出现的自励磁谐振现象。

（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。

5．按用途分为：①限流电抗器。

②并联电抗器。

③通信电抗器。

又称阻波器。

④消弧电抗器。

⑤滤波电抗器。

⑥电炉电抗器。

⑦起动电抗器。

6.限流电抗器。

串联于电力电路中，以限制短路电流的数值。

7. 并联电抗器。

一般接在超高压输电线的末端和地之间，起无功补偿作用。

8．通信电抗器。

又称阻波器。

串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。

9.消弧电抗器。

又称消弧线圈。

接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。

10．滤波电抗器。

用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。

11．电炉电抗器。

与电炉变压器串联，限制其短路电流。

12．起动电抗器。

与电动机串联，限制其起动电流。

13．电容器：以储存电荷为特征、能隔断直流而允许交流电流通过的电子元件。

编订：__________________审核：__________________单位：__________________并联电抗器的作用Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6227-76 并联电抗器的作用使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

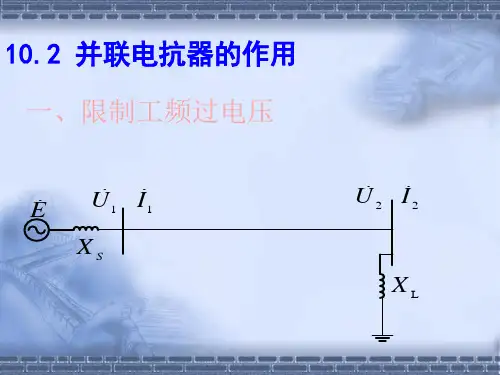

1、削弱空载或轻载时长线路的电容效应所引起的工频电压升高。

这种电压升高是由于空载或轻载时，线路的电容（对低电容和相间电容）电流在线路的电感上的压降所引起的。

它将使线路电压高于电源电压。

当愈严重，通常线路愈长，则电容效应愈大，工频电压升高也愈大。

对超高压远距离输电线路而言，空载或轻载时线路电容的充电功率是很大的，通常充电功率随电压的平方面急剧增加，巨大的充电功率除引起上述工频电压升高现象之外，还将增大线路的功率和电能损耗以及引起自励磁，同期困难等问题。

装设并联电抗器可以补偿这部分充电功率。

2、改善沿线电压分布和轻载线路中的无功分布并降低线损。

当线路上传输的功率不等于自然功率时，则沿线各点电压将偏离额定值，有时甚至偏离较大，如依靠并联电抗器的补偿，则可以仰低线路电压得升高。

1、减少潜供电流，加速潜供电弧的熄灭，提高线路自动重合闸的成功率。

所谓潜供电流，是指当发生单相瞬时接地故障时，在故障相两侧断开后，故障点处弧光中所存在的残余电流。

产生潜供电流的原因：故障相虽以被切断电源，但由于非故障相仍带电运行，通过相间电容的影响，两相对故障点进行电容性供电；由于相间互感的影响，故障相上将被感应出一个电势，在此电势的作用下通过故障点及相对地电容将形成一个环流，通常把上述两部分电流的总和称之为潜供电流。

电抗器的作用
电抗器是一种电器元件，常用于交流电路中。

它的作用是改变电路的阻抗，从而实现对电流和电压的控制和调节。

具体来说，电抗器的主要作用有以下几个方面：
1. 电抗补偿：在电网运行中，电感性负载（如电动机、变压器等）会引入感性电流，使电压降低且电网容易产生暂态过电压。

通过串联电抗器可以补偿这些感性电流，提高电网的稳定性和负载能力。

2. 电流限制：电抗器在电路中起到调节电流的作用。

通过串联电抗器可以限制电流的大小，保护其他设备或元件不受过大电流的影响。

3. 功率因数改善：在工业生产中，许多电气设备都是感性负载，如电动机、变压器等。

当设备运行时，会引入感性电流，导致功率因数降低。

通过并联电抗器可以改善电路的功率因数，提高电能的利用效率。

4. 过滤作用：电抗器可以用于滤波电路中，通过串联电抗器可以实现对某一频率范围内的信号的滤除或滤波，从而减小或消除电路中的干扰信号。

综上所述，电抗器在电路中具有补偿感性负载、限制电流、改善功率因数和过滤信号等多种作用。

它在电力系统、工业控制、通信等领域中得到广泛应用，对电路的稳定性和性能起到重要的作用。

并联电容电抗器的作用1.改善功率因数：并联电容电抗器通过补偿系统中的无功功率，减少系统中的无功电流，从而提高系统的功率因数。

功率因数是衡量电力系统利用能力的重要参数，合理调整功率因数可以减少线路功率损耗，提高输电效率，降低供电设备的负荷，节约能源。

通过并联电容电抗器的补偿，可以使系统的功率因数接近于1，提高电力系统的效率和稳定性。

2.改善电压稳定性：电力系统中电压的波动会导致电力负荷的不稳定，影响电气设备的正常运行。

并联电容电抗器可以通过对无功功率的补偿，提高系统电压的稳定性。

当系统电压较低时，电容器会释放储存的能量，提供无功功率补偿，使电压恢复到正常水平。

当系统电压较高时，电感器会消耗一部分电能，起到阻抗作用，减缓电压的上升速度，保持电压在安全范围内。

通过动态补偿电压的变化，使系统的电压保持稳定，确保电力设备的正常运行。

3.减少谐波污染：随着电力负荷的增加，电力系统中会产生越来越多的谐波。

谐波会引起电力设备的振荡、电磁干扰等问题，对电力系统的稳定性和安全性造成影响。

并联电容电抗器可以通过所带电阻和电容值的选择，对谐波进行补偿和吸收，减少谐波对电力系统的影响，降低谐波污染。

有效地控制谐波的产生和传播，保护电力设备的安全运行。

4.提高供电质量：并联电容电抗器可以改善电力系统的供电质量。

当系统发生短暂故障或突变负荷时，电容电抗器能够迅速响应，提供无功功率补偿，保持系统的电压稳定，减少电力设备的振荡和电流浪涌，保护设备不因电压的变化而受到损坏。

总之，并联电容电抗器在电力系统中发挥着重要的作用，通过对功率因数、电压稳定性、谐波污染和供电质量的改善，提高电力系统的效率和稳定性，保证电力设备的正常运行，减少能源消耗，促进电力系统的可持续发展。

并联电抗器及并联电抗器的作用2011年10月10日14:43:00并联电抗器及并联电抗器的作用并联电抗器一般接在超高压输电线的末端和地之间，起无功补偿作用。

并联连接在电网中，用于补偿电容电流的电抗器。

发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

可以通过调整并联电抗器的数量来调整运行电压。

超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：一、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失。

二、改善长输电线路上的电压分布。

三、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列。

四、防止发电机带长线路可能出现的自励磁谐振现象。

五、当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。

六、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。

并联电抗器的作用对超高压远距离输电线路而言，空载或轻载时线路电容的充电功率是很大的，通常充电功率随电压的平方面急剧增加，巨大的充电功率除引起上述工频电压升高现象之外，还将增大线路的功率和电能损耗以及引起自励磁，同期困难等问题。

装设并联电抗器可以补偿这部分充电功率。

有利于消除发电机的自励磁。

当同步发电机带容性负载（远距离输电线路空载或轻载运行）时，发电机的电压将会自发地建立而不与发电机的励磁电流相对应，即发电机自励磁，此时系统电压将会升高，通过在长距离高压线路上接入并联电抗器，则可以改变线路上发电机端点的出口阻抗，有效防止发电机自励磁。

削弱空载或轻载时长线路的电容效应所引起的工频电压升高。

并联电抗器的中性点经小抗接地的方法来补偿潜供电流，从而加快潜供电弧的熄灭。

并联电抗器的原理
并联电抗器是一种用来补偿电感的装置，它的原理是通过将一个或多个电感元件连接在并联（即同时连接在电源和负载之间）来减小电路中的总电感。

并联电抗器的主要原理是利用电感元件的自感作用来产生与负载的电感性质相反的感应电动势，从而抵消电路中的总电感。

当并联电感元件的感应电动势与电路中的总电感产生抵消作用时，电路中的总电感会减小，从而达到补偿电感的目的。

具体而言，当并联电感器连接在电源和负载之间时，电路中的电流会分流，一部分电流通过并联电感器流过，另一部分电流则通过负载流过。

并联电感器中的电感元件会产生一个反向的感应电动势，与电路中的总电感产生相等大小但相反方向的电感感应电动势。

这样，两个电感感应电动势相互抵消，从而减小了电路中的总电感。

通过适当选择并连电感器的电感值和连接方式，可以实现对电路中的总电感进行补偿。

并联电感器的原理在无功补偿、抑制电力系统电感影响等方面具有重要应用。

电力系统中的并联电抗器有何作用并联电抗器是电力系统中常用的一种电力补偿装置，它在电力系统中起到了很重要的作用。

下面我将详细介绍并联电抗器的作用。

首先，并联电抗器可以用来降低电力系统的无功功率。

在电力系统中，无功功率是非常重要的指标之一、过多的无功功率会导致电网电压的不稳定，甚至引起电网的故障。

而并联电抗器通过提供无功功率，可以有效地补偿电力系统中的无功功率。

通过控制并联电抗器的投入和退出，可以实现电力系统的无功功率的平衡，提高电力系统的稳定性。

其次，并联电抗器可以提高电力系统的功率因数。

功率因数是衡量电力系统能量传输效率的重要指标之一、功率因数越高，电力系统的能量传输效率就越高。

而电力系统中负载的功率因数一般是滞后的，这就需要通过并联电抗器来提高功率因数。

并联电抗器通过提供无功功率，可以在一定程度上降低电力系统的滞后功率因数，从而提高电力系统的功率因数。

再次，并联电抗器可以降低电力系统的谐波含量。

电力系统中的谐波是由非线性负载引起的，会对电力系统的正常运行产生不利影响。

谐波会导致电压的畸变、电流的不平衡、电力设备的损坏等问题。

而并联电抗器可以通过吸收谐波电流，降低电力系统的谐波含量，从而保护电力设备的正常运行。

并联电抗器在降低谐波方面有着独特的优势，可以有效地改善电力系统的谐波问题。

最后，并联电抗器可以提高电力系统的稳定性。

电力系统的稳定性是保证电力系统正常运行的关键。

而电力系统中大量的无功功率会导致电网电压的不稳定，从而影响电力系统的稳定性。

而并联电抗器通过提供无功功率，可以有效地稳定电力系统的电压，提高电力系统的稳定性。

综上所述，并联电抗器在电力系统中起到了降低无功功率、提高功率因数、降低谐波含量和提高稳定性的作用。

通过合理地配置并联电抗器，可以提高电力系统的运行效率，保证电力系统的正常运行。

并联电抗器的应用可以有效地改善电力系统的各种问题，为电力系统的发展提供了重要的支撑。

串联电抗器基本介绍电抗器在高压配电系统的作用：电力系统中所采取的电抗器，常见的有串联电抗器和并联电抗器。

串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

可以通过调整串联电抗器的数量来调整运行电压。

基本作用1、降低电容器组的涌流倍数和涌流频率，便于选择配套设备和保护电容器。

根据GB50227标准要求应将涌流限制在电容器额定电流的10倍以下，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。

网络谐波较小时，采用限制涌流的电抗器；电抗率在0.1%－1%左右即：可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。

采用这种电抗器是即经济，又节能。

2、串联滤波电抗器，电抗器阻抗与电容器容抗全调谐后，组成某次谐波的交流滤波器。

滤去某次高次谐波，而降低母线上该次谐波的电压值，使线路上不存在高次谐波电流，提高电网的电压质量。

滤波电抗器的调谐度：XL=ωL=1/n2XC=AXC式中A－调谐度（%）XL－电抗值（Ω）XC－容抗值（Ω）n-谐波次数L－电感值（μH）ω----314按上述调谐度配置电抗器，可满足滤除各次谐波。

3、抑制谐波的电抗器，先决条件是需要清楚电网的谐波情况，查清周围用电户有无大型整流设备、电弧、炼钢等能产生谐波的设备，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际量值，再根据实际谐波量来配置适当的电抗器。

铁芯电抗器电抗线性度不好，有噪声，空芯电抗器运行无噪声，线性度好，损耗小。

标准规定空芯电抗器容量在100KVAR以下时，每伏安损耗不大于0.03W。

例如：单台12000VA电抗率6%的电抗器损耗为360W，三相有功损耗为1080W，这是一个不小的数字。

电网上谐波较小时，采用限流电抗器可节省电能。
