电抗器的选型介绍

变频器直流电抗器选型和作用
直流电抗器(又称平波电抗器)主要用于变流器的直流侧，电抗器中流过的具有沟通重量的直流电流。

主要用途是将叠加在直流电流上的沟通重量限定在某一规定值,保持整流电流连续，减小电流脉动值,改善输入功率因数。

直流电抗器也叫平波电抗器，串联在直流母线中（端子P1、P+），主要是减小输入电流的谐波成分，提高输入电源的功率因数（提高到0. 95）。

此电抗器可与沟通电抗器同时使用，变频器功率大于30kW时才考虑配置直流电抗器。

直流电抗器接在滤波电容前，它抑制进入电容的整流后冲击电流的幅值，并改善功率因数、降低母线沟通脉动。

变频器功率越大，越应当使用直流电抗器，由于没有直流电抗器时，变频器的电容滤波会造成电流波形严峻畸变而使电网电压波形严峻畸变，而且特别有害于变频器的整流桥和滤波电容寿命。

直流电抗器用于改善电容滤波（当前电压型变频调速器主要滤波方式是电容滤波）造成的输入电流波形畸变和改善功率因数、削减和防止因冲击电流造成整流桥损坏和电容过热，当电源变压器和输电电路电阻较小时、电网瞬变频繁时都需要使用直流电抗器。

直流电抗器可使逆变环节运行更稳定，并能限制短路电流。

直流电抗器电感值的选择一般为变频器输入侧沟通电抗器3%阻抗电感量的2~3倍，最少为1.7倍，即
LCD=(2～3)LAC
例如：对三相380V、90kW变频器所配直流电抗器计算值为LCD=(2N3)LLA1=(2～3)×0.123=0.246～0.369mH
选择工作电流为170A，电感量为0.2mH的电抗器。

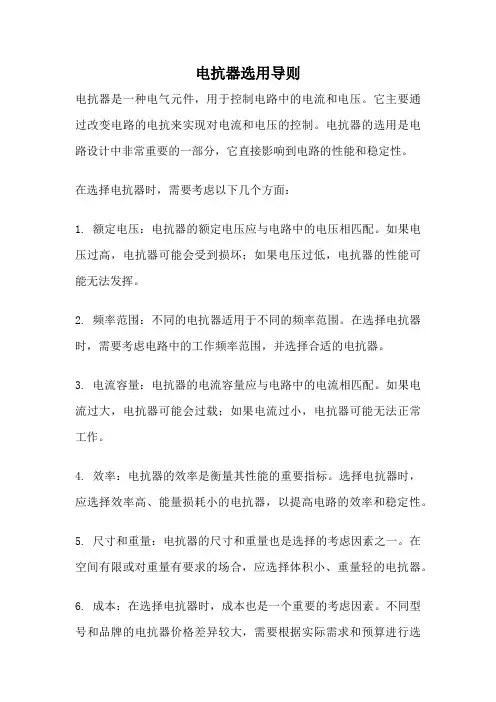

电抗器选用导则电抗器是一种电气元件，用于控制电路中的电流和电压。

它主要通过改变电路的电抗来实现对电流和电压的控制。

电抗器的选用是电路设计中非常重要的一部分，它直接影响到电路的性能和稳定性。

在选择电抗器时，需要考虑以下几个方面：1. 额定电压：电抗器的额定电压应与电路中的电压相匹配。

如果电压过高，电抗器可能会受到损坏；如果电压过低，电抗器的性能可能无法发挥。

2. 频率范围：不同的电抗器适用于不同的频率范围。

在选择电抗器时，需要考虑电路中的工作频率范围，并选择合适的电抗器。

3. 电流容量：电抗器的电流容量应与电路中的电流相匹配。

如果电流过大，电抗器可能会过载；如果电流过小，电抗器可能无法正常工作。

4. 效率：电抗器的效率是衡量其性能的重要指标。

选择电抗器时，应选择效率高、能量损耗小的电抗器，以提高电路的效率和稳定性。

5. 尺寸和重量：电抗器的尺寸和重量也是选择的考虑因素之一。

在空间有限或对重量有要求的场合，应选择体积小、重量轻的电抗器。

6. 成本：在选择电抗器时，成本也是一个重要的考虑因素。

不同型号和品牌的电抗器价格差异较大，需要根据实际需求和预算进行选择。

在实际应用中，根据电路的特点和要求，可以选择不同类型的电抗器，包括电感器和电容器。

电感器是一种具有感性电抗的电抗器，主要用于控制电路中的电流。

它可以吸收和释放电能，起到稳定电流的作用。

电感器的选用应考虑电感值、电流容量、频率范围等因素。

电容器是一种具有容性电抗的电抗器，主要用于控制电路中的电压。

它可以储存和释放电能，起到稳定电压的作用。

电容器的选用应考虑容量、电压容量、频率范围等因素。

还有一些特殊类型的电抗器，如变压器和滤波器等，它们在特定电路中起到重要作用。

在选择电抗器时，需要综合考虑电路的特点、工作条件和要求，选择合适的电抗器类型和参数。

合理选择电抗器可以提高电路的性能和稳定性，确保电路的正常运行。

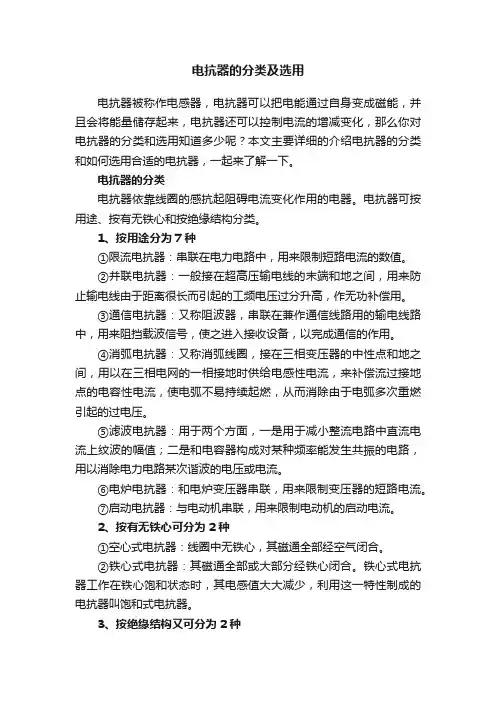

电抗器的分类及选用电抗器被称作电感器，电抗器可以把电能通过自身变成磁能，并且会将能量储存起来，电抗器还可以控制电流的增减变化，那么你对电抗器的分类和选用知道多少呢？本文主要详细的介绍电抗器的分类和如何选用合适的电抗器，一起来了解一下。

电抗器的分类电抗器依靠线圈的感抗起阻碍电流变化作用的电器。

电抗器可按用途、按有无铁心和按绝缘结构分类。

1、按用途分为7种①限流电抗器：串联在电力电路中，用来限制短路电流的数值。

②并联电抗器：一般接在超高压输电线的末端和地之间，用来防止输电线由于距离很长而引起的工频电压过分升高，作无功补偿用。

③通信电抗器：又称阻波器，串联在兼作通信线路用的输电线路中，用来阻挡载波信号，使之进入接收设备，以完成通信的作用。

④消弧电抗器：又称消弧线圈，接在三相变压器的中性点和地之间，用以在三相电网的一相接地时供给电感性电流，来补偿流过接地点的电容性电流，使电弧不易持续起燃，从而消除由于电弧多次重燃引起的过电压。

⑤滤波电抗器：用于两个方面，一是用于减小整流电路中直流电流上纹波的幅值；二是和电容器构成对某种频率能发生共振的电路，用以消除电力电路某次谐波的电压或电流。

⑥电炉电抗器：和电炉变压器串联，用来限制变压器的短路电流。

⑦启动电抗器：与电动机串联，用来限制电动机的启动电流。

2、按有无铁心可分为2种①空心式电抗器：线圈中无铁心，其磁通全部经空气闭合。

②铁心式电抗器：其磁通全部或大部分经铁心闭合。

铁心式电抗器工作在铁心饱和状态时，其电感值大大减少，利用这一特性制成的电抗器叫饱和式电抗器。

3、按绝缘结构又可分为2种①干式电抗器：其线圈敞露在空气中，以纸板、木材、层压绝缘板、水泥等固体绝缘材料作为对地绝缘和匝间绝缘。

②油浸式电抗器：其线圈装在油箱中，以纸、纸板和变压器油作为对地绝缘和匝间绝缘。

在高压补偿装置中一般都装设有串联电抗器，它的作用主要有两点：一是限制合闸涌流，使其不超过额定电流的20倍；二是抑制供电系统的高次谐波，用来保护电容器。

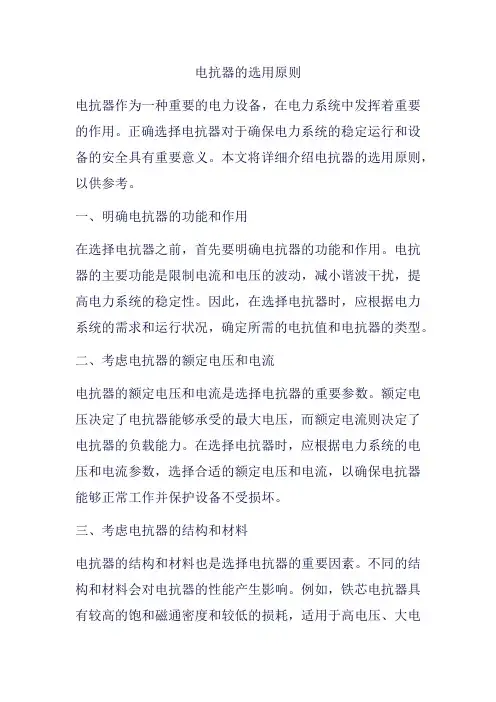

电抗器的选用原则电抗器作为一种重要的电力设备，在电力系统中发挥着重要的作用。

正确选择电抗器对于确保电力系统的稳定运行和设备的安全具有重要意义。

本文将详细介绍电抗器的选用原则，以供参考。

一、明确电抗器的功能和作用在选择电抗器之前，首先要明确电抗器的功能和作用。

电抗器的主要功能是限制电流和电压的波动，减小谐波干扰，提高电力系统的稳定性。

因此，在选择电抗器时，应根据电力系统的需求和运行状况，确定所需的电抗值和电抗器的类型。

二、考虑电抗器的额定电压和电流电抗器的额定电压和电流是选择电抗器的重要参数。

额定电压决定了电抗器能够承受的最大电压，而额定电流则决定了电抗器的负载能力。

在选择电抗器时，应根据电力系统的电压和电流参数，选择合适的额定电压和电流，以确保电抗器能够正常工作并保护设备不受损坏。

三、考虑电抗器的结构和材料电抗器的结构和材料也是选择电抗器的重要因素。

不同的结构和材料会对电抗器的性能产生影响。

例如，铁芯电抗器具有较高的饱和磁通密度和较低的损耗，适用于高电压、大电流的场合；而空心电抗器则具有较低的饱和磁通密度和较高的电阻值，适用于低电压、小电流的场合。

因此，在选择电抗器时，应根据电力系统的需求和运行状况，选择合适的结构和材料。

四、考虑电抗器的安装和维护电抗器的安装和维护也是选择电抗器的重要因素。

不同的安装和维护方式会对电抗器的性能和使用寿命产生影响。

因此，在选择电抗器时，应考虑安装和维护的方便性和经济性，选择合适的安装和维护方式。

五、考虑电抗器的性价比在选择电抗器时，还应考虑其性价比。

不同品牌、不同型号的电抗器价格和质量各不相同，因此在选择时应进行综合比较。

应选择性价比高的产品，以确保电力系统的稳定运行和设备的安全。

六、考虑电抗器的环境因素在选择电抗器时，还应考虑环境因素对其性能和使用寿命的影响。

例如，高温、潮湿、腐蚀等环境因素会对电抗器的性能和使用寿命产生影响。

因此，在选择电抗器时，应选择适应环境条件的产品，以确保其正常工作并延长使用寿命。

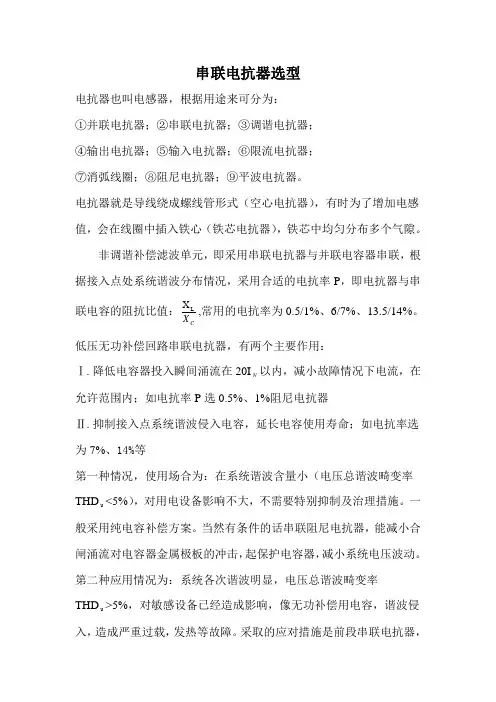

串联电抗器选型电抗器也叫电感器，根据用途来可分为：①并联电抗器；②串联电抗器；③调谐电抗器；④输出电抗器；⑤输入电抗器；⑥限流电抗器；⑦消弧线圈；⑧阻尼电抗器；⑨平波电抗器。

电抗器就是导线绕成螺线管形式（空心电抗器），有时为了增加电感值，会在线圈中插入铁心（铁芯电抗器），铁芯中均匀分布多个气隙。

非调谐补偿滤波单元，即采用串联电抗器与并联电容器串联，根据接入点处系统谐波分布情况，采用合适的电抗率P ，即电抗器与串联电容的阻抗比值：CX L X ,常用的电抗率为0.5/1%、6/7%、13.5/14%。

低压无功补偿回路串联电抗器，有两个主要作用：Ⅰ.降低电容器投入瞬间涌流在20I N 以内，减小故障情况下电流，在允许范围内；如电抗率P 选0.5%、1%阻尼电抗器Ⅱ.抑制接入点系统谐波侵入电容，延长电容使用寿命；如电抗率选为7%、14%等第一种情况，使用场合为：在系统谐波含量小（电压总谐波畸变率THD u <5%），对用电设备影响不大，不需要特别抑制及治理措施。

一般采用纯电容补偿方案。

当然有条件的话串联阻尼电抗器，能减小合闸涌流对电容器金属极板的冲击，起保护电容器，减小系统电压波动。

第二种应用情况为：系统各次谐波明显，电压总谐波畸变率THD u >5%，对敏感设备已经造成影响，像无功补偿用电容，谐波侵入，造成严重过载，发热等故障。

采取的应对措施是前段串联电抗器，改变补偿支路的阻抗特性，防止谐波的放大甚至谐振。

系统中谐波次数、含量大小，我们可以通过专业测量仪表，如FLUK表，直观显示出来。

下图为一层写字楼谐波测量图1通过大量的实地勘察，低压系统谐波次数、含量主要集中在13次以内，其中3次、5次、7次、9次、11次为重灾区。

我们知道了谐波对并联电容器的危害，对补偿稳定性的危害，就必须采取串联电抗器的办法，那电抗器要怎么选，选多大的合适哪？看下图2——调谐次数图2横坐标为系统谐波次数，1为基波（频率50Hz）、2次谐波（频率100Hz）、3次谐波（频率为150Hz）…；纵坐标为单元（电容+电抗）基波与谐波下阻抗比值；曲线为各类电抗率，曲线与横坐标的交点为P对应的调谐次数。

电抗器选择方法1.1电抗率的选择■补偿装置接入处的背景谐波为3次当接入电网处的背景谐波为3次及以上时，一般为12%；也可采用4.5%～6%与12%两种电抗率。

只有3次等零序谐波不需要补偿时也可以选择零序滤波电抗器。

3次谐波含量较小，可选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。

3次谐波含量较大，已经超过或接近国标限值，一般为12%；也可采用4.5%～6%与12%两种电抗率的串联电抗器混合装设。

■补偿装置接入处的背景谐波为3次、5次3次谐波含量很小，5次谐波含量较大（包括已经超过或接近国标限值），选择4.5%～6%的串联电抗器，忌用0.1%～1%的串联电抗器。

3次谐波含量略大，5次谐波含量较小，选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。

3次谐波含量较大，已经超过或接近国标限值，选择12%或12%与4.5%～6%的串联电抗器混合装设。

■补偿装置接入处的背景谐波为5次、7次及以上(中频冶炼、电镀、轧机、工业炉、单晶炉等大部分工业负荷为此类负荷)5次谐波含量较小，应选择4.5%～6%的串联电抗器。

5次谐波含量较大，应选择4.5%的串联电抗器。

■对于采用0.1%～1%的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用4.5%～6%的串联电抗器，要防止对3次谐波的严重放大或谐振。

■补偿装置接入处的特征次背景严重超过了国标限值，需要谐波治理达到国标要求的需要经过专业的技术人员进行滤波设计并特殊定做滤波电抗和其它滤波组件负荷容量和配电变压器容量相当时选择并联型无功补偿兼谐波治理装置。

负荷容量远小于配电变压器时选择串联型无功补偿兼谐波治理装置。

1.2电抗器类型的选择电抗器按照结构的不同分为油浸式铁芯电抗器、干式铁芯电抗器、干式空芯电抗器、干式半芯电抗器、干式磁屏蔽电抗器，不同类型的电抗器互有优缺点，需要根据用电现场情况斟酌选择。

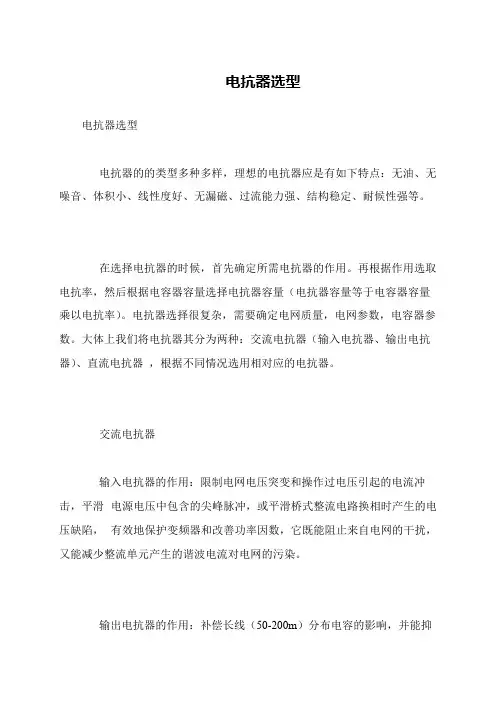

电抗器选型
电抗器选型
电抗器的的类型多种多样，理想的电抗器应是有如下特点：无油、无噪音、体积小、线性度好、无漏磁、过流能力强、结构稳定、耐候性强等。

 
在选择电抗器的时候，首先确定所需电抗器的作用。

再根据作用选取电抗率，然后根据电容器容量选择电抗器容量（电抗器容量等于电容器容量乘以电抗率）。

电抗器选择很复杂，需要确定电网质量，电网参数，电容器参数。

大体上我们将电抗器其分为两种：交流电抗器（输入电抗器、输出电抗器）、直流电抗器，根据不同情况选用相对应的电抗器。

交流电抗器
输入电抗器的作用：限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷，有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

输出电抗器的作用：补偿长线（50-200m）分布电容的影响，并能抑。

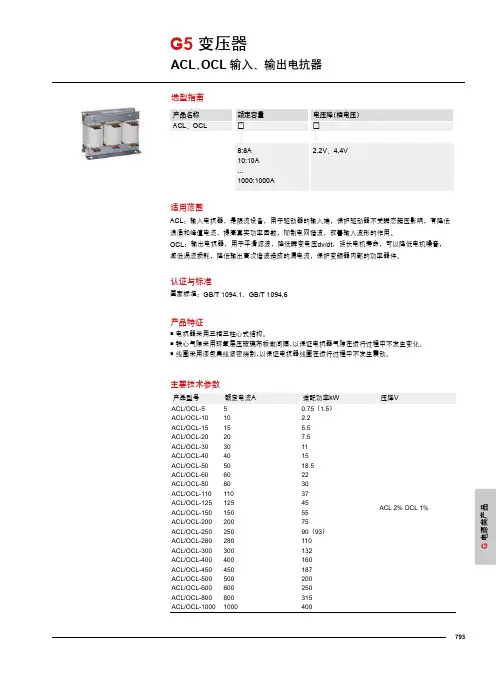

选型指南ACL 、OCL 输入、输出电抗器ACL ：输入电抗器，是限流设备，用于驱动器的输入端，保护驱动器不受瞬态超压影响，有降低浪涌和峰值电流，提高真实功率因数，抑制电网谐波，改善输入波形的作用。

OCL ：输出电抗器，用于平滑滤波，降低瞬变电压dv/dt ，延长电机寿命，可以降低电机噪音，减低涡流损耗，降低输出高次谐波造成的漏电流，保护变频器内部的功率器件。

国家标准：GB/T 1094.1、GB/T 1094.6适用范围认证与标准产品特征主要技术参数电抗器采用三相三柱心式结构。

铁心气隙采用环氧层压玻璃布板做间隔，以保证电抗器气隙在运行过程中不发生变化。

线圈采用漆包扁线紧密绕制，以保证电抗器线圈在运行过程中不发生震动。

ACL 2% OCL 1%ACL/OCL-1010 2.2ACL/OCL-1515 5.5ACL/OCL-20207.5ACL/OCL-303011ACL/OCL-404015ACL/OCL-505018.5ACL/OCL-606022ACL/OCL-808030ACL/OCL-11011037ACL/OCL-12512545ACL/OCL-15015055ACL/OCL-20020075ACL/OCL-25025090（93）ACL/OCL-280280110ACL/OCL-300300132ACL/OCL-400400160ACL/OCL-450450187ACL/OCL-500500200ACL/OCL-600600250ACL/OCL-800800315ACL/OCL-10001000400G5 变压器793G电源类产品ACL 、OCL 输入、输出电抗器外形与安装尺寸(mm)ACL-15 5.5150.93160×95×170130×65φ7×17160×95×170130×65φ7×17ACL-207.5200.7160×95×170130×65φ7×17160×105×170130×75φ7×17ACL-3011300.47160×150×140130×75φ7×17160×105×170130×75φ7×17ACL-4015400.35160×160×140130×85φ7×17160×145×135130×75φ7×17ACL-5018.5500.28200×150×165170×75φ7×17200×155×165170×85φ7×17ACL-6022600.23200×150×165170×75φ7×17200×160×165170×90φ7×17ACL-8030800.17200×160×165170×85φ7×17200×160×165170×90φ7×17ACL-100401000.14200×170×165170×95φ7×17200×160×165170×90φ7×17ACL-120451200.11240×180×195200×95φ10×22240×180×180200×90φ10×22ACL-150551500.09240×165×235200×95φ10×22240×160×235200×98φ10×22ACL-200752000.07240×175×235200×102φ10×22240×170×235200×108φ10×22ACL-250902500.056240×180×235200×110φ10×22240×180×235200×118φ10×22ACL-3001323000.047310×190×265250×115φ10×22300×190×265250×110φ10×22ACL-4001604000.035310×200×265250×115φ10×22240×200×285200×120φ10×22ACL-4501874500.031310×195×300250×115φ10×22310×195×300250×125φ10×22ACL-5002005000.028310×230×300250×125φ10×22310×205×300250×125φ10×22ACL-6002506000.023310×230×300250×125φ10×22310×225×300250×145φ10×22ACL-8003158000.017310×230×360250×125φ10×22310×235×360250×145φ10×22ACL-100040010000.014310×255×360250×145φ10×22310×245×360250×145φ10×22ACL-120050012000.012390×270×430240×180φ12.5×30310×270×360250×175φ10×22注:（1）以上外形尺寸只有标准工作电压380V ，电抗率输入2%、输出1%，其余型号尺寸以实际为准，如有特殊要求要标注说明，或与设计技术人员沟通。

在高低压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。

因此，电抗器在无功补偿装置中的作用非常重要。

然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。

由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。

精品文档，超值下载电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。

所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。

虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。

下面总结电容器串联电抗器时，电抗率选择的一般规律。

1，电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。

（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。

2，电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。

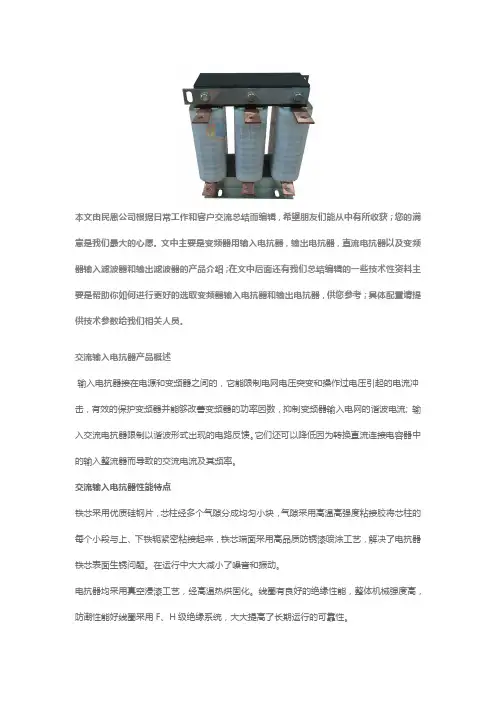

本文由民恩公司根据日常工作和客户交流总结而编辑，希望朋友们能从中有所收获；您的满意是我们最大的心愿。

文中主要是变频器用输入电抗器，输出电抗器，直流电抗器以及变频器输入滤波器和输出滤波器的产品介绍；在文中后面还有我们总结编辑的一些技术性资料主要是帮助你如何进行更好的选取变频器输入电抗器和输出电抗器，供您参考；具体配置请提供技术参数给我们相关人员。

交流输入电抗器产品概述输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流;输入交流电抗器限制以谐波形式出现的电路反馈。

它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

交流输入电抗器性能特点铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。

在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。

线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装。

交流输入电抗器型号含义交流输入电抗器产品介绍◆电源对其它设备有明显的干扰（干扰、过压）◆电源相间电压不平衡＞额定电压的2.0%◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）◆在一条线路上为减小线电流而安装的大量变频器◆使用cosφ（功率因数）校正电容或功率因数校正单元交流输入电抗器技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器交流输出电抗器产品概述输出交流电抗器用于变频器的负载侧,输出交流电抗器补偿长电缆的电容性电荷反转电流;如果是长电机电缆，则可以限制电机端子的dv/dt,延长变频器的有效传输距离，抑制变频器的IGBT模块开关时产生的瞬间高压。

电抗器参数的选择和计算
为防止电容器组在投入过程中的合闸涌流，引起电容器端的电压升高而损坏电容器，一般电容器组可选配0.5%～1%的电抗器。

如系统中有谐波源，电抗器的选择要从消除和抑制谐波，防止发生谐振方面来考虑。

变压器接线组别均为Y/d接线，可隔离系统中的三次谐波，通常性质的谐波源一般都不含偶次谐波，为此电抗器的选配以抑制5次以上的谐波为目的。

5次谐波谐振时，X5L = 5ωL，X5C = 1/(5ωC)，X5L- X5C = 0，5ωL - 1/(5ωC)= 0，5X1L -(1/5)X1C = 0，X1L/5X1C = 1/25 = 4%，其中XC为容抗，XL为感抗，为确保5次及以上的其它高次谐波不谐振，一般取可靠系数1.5，则电抗率为XL/XC = 1.5×4% = 6%。

上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。

种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。

现货供应，欢迎新老顾客咨询。

电抗器选择方法1.1电抗率的选择■补偿装置接入处的背景谐波为3次当接入电网处的背景谐波为3次及以上时，一般为12%；也可采用4.5%～6%与12%两种电抗率。

只有3次等零序谐波不需要补偿时也可以选择零序滤波电抗器。

3次谐波含量较小，可选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。

3次谐波含量较大，已经超过或接近国标限值，一般为12%；也可采用4.5%～6%与12%两种电抗率的串联电抗器混合装设。

■补偿装置接入处的背景谐波为3次、5次3次谐波含量很小，5次谐波含量较大（包括已经超过或接近国标限值），选择4.5%～6%的串联电抗器，忌用0.1%～1%的串联电抗器。

3次谐波含量略大，5次谐波含量较小，选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。

3次谐波含量较大，已经超过或接近国标限值，选择12%或12%与4.5%～6%的串联电抗器混合装设。

■补偿装置接入处的背景谐波为5次、7次及以上(中频冶炼、电镀、轧机、工业炉、单晶炉等大部分工业负荷为此类负荷)5次谐波含量较小，应选择4.5%～6%的串联电抗器。

5次谐波含量较大，应选择4.5%的串联电抗器。

■对于采用0.1%～1%的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用4.5%～6%的串联电抗器，要防止对3次谐波的严重放大或谐振。

■补偿装置接入处的特征次背景严重超过了国标限值，需要谐波治理达到国标要求的需要经过专业的技术人员进行滤波设计并特殊定做滤波电抗和其它滤波组件负荷容量和配电变压器容量相当时选择并联型无功补偿兼谐波治理装置。

负荷容量远小于配电变压器时选择串联型无功补偿兼谐波治理装置。

1.2电抗器类型的选择电抗器按照结构的不同分为油浸式铁芯电抗器、干式铁芯电抗器、干式空芯电抗器、干式半芯电抗器、干式磁屏蔽电抗器，不同类型的电抗器互有优缺点，需要根据用电现场情况斟酌选择。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

并联电抗器里面通过的交流，并联电抗器的作用是补偿系统的容抗。

通常与晶闸管串联，可连续调节电抗电流。

串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。

通常有5~6%电抗器，属于高感值电抗器。

调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19。

输出电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。

输出电抗器的使用说明：为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。

输出电抗器的特点：1、适用于无功补偿和谐波的治理；2、输出电抗器主要作用是补偿长线分布电容的影响，抑制输出谐波电流；3、有效地保护变频器和改善功率因数，能阻止来自电网的干扰，减少整流单元产生的谐波电流对电网的污染。

输入电抗器：它的作用是限制变流器换相时电网侧的电压降；抑制谐波以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时所产生的电流冲击。

当电网短路容量与变流器变频器容量比大于33:1时，输入电抗器的相对电压降，对单象限工作为2%，四象限为4%。

当电网短路电压大于6%时，允许输入电抗器运行。

对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器。

输入电抗器主要应用于工业/工厂自动化控制系统中，安装在变频器、调速器与电网电源输入电抗器之间，用于抑制变频器、调速器等产生的浪涌电压和电流，最大限度的衰减系统中的高次谐波及畸变谐波。

电抗器如何正确选取电抗器电抗器在电力系统中扮演着重要的角色，它能够控制电流和电压的相位差，以提高系统的功率因数和稳定性。

在选择电抗器时，需考虑多方面的因素，如电力系统的负载情况、系统容量和电抗器的特性等。

本文将从这些角度进行探讨，以帮助读者正确选取适用的电抗器。

一、负载情况电力系统的负载情况是选择电抗器的重要依据。

负载通常可以分为感性负载和容性负载两种情况。

感性负载是指负载的功率因数小于1，需通过引入容性电抗器来补偿无功功率。

而容性负载则是指负载的功率因数大于1，需通过引入感性电抗器来补偿无功功率。

因此，了解负载情况是选取电抗器的首要步骤。

二、系统容量电力系统容量是选择电抗器的另一个重要因素。

容量较大的电力系统通常需要更多的电抗器来平衡无功功率。

电抗器的容量应该与系统容量相匹配，以确保系统的稳定性和性能。

三、电抗器的特性在选择电抗器时，还需考虑电抗器的一些特性。

以下是一些常见的电抗器特性：1. 频率：电抗器的频率应与电力系统的频率相匹配，通常为50Hz或60Hz。

2. 电压等级：电抗器的电压等级应与系统的电压等级相匹配，以确保安全可靠的运行。

3. 功率因数：电抗器的功率因数应与系统的功率因数需求相匹配，以实现无功功率的补偿。

4. 额定容量：电抗器的额定容量应根据系统容量和负载情况进行选择，以确保恰当的功率补偿。

五、选取准则根据以上的因素，我们可以制定一些具体的选取准则。

以下是一些建议：1. 根据负载情况，选择感性电抗器或容性电抗器以补偿负载的无功功率。

2. 根据系统容量和性能要求，确定电抗器的容量。

3. 根据电力系统的频率和电压等级，选择合适的电抗器参数。

4. 针对特定的应用需求，选择具有额外特性的电抗器，如调节功能、自耦变压器等。

综上所述，电抗器的正确选取对于电力系统的正常运行和稳定性至关重要。

必须根据负载情况、系统容量和电抗器特性等因素进行综合考虑，以选择适当的电抗器。

通过合理选取，可以提高系统的功率因数、稳定性和节能效果。

.进出线电抗器选型总结电抗器在变频器系统中的作用：① 、进线电抗器：作用：用于抑制电流谐波，浪涌电压。

大功率变频器在启动时会对电网有些冲击，加上进线电抗器之后可以保护电网，如果客户对电网有要求建议加上，可以抑制变频启动对电网的冲击。

应用场合：1、多台变频器靠近并联连接2、自其他设备的明显扰动(干扰、过压 )3、线路电源各相之间存在电压不平衡，超过额定电压的 1.8%4、变频器由阻抗非常低的线路供电(在变压器附近比变频器额定值高10倍)5、在同一线路上安装有大量的变频器6、如果设施中含有一个功率因数(cosPhi)补偿单元，可减小功率因数补偿电容器的过载② 、出线电抗器：应用场合：主要用于保护电机、电机同变频器距离较远的场合。

参考数据：该变频器如果没有加出现电抗器之前最大距离为10M （变频到电机），加装出现电抗器之后可以达到73M （按照实际应用来选择）。

作用：1.断开置于滤波器与电机之间的接触器而导致的滤波器干扰2.减小电机接地漏电电流选型注意事项：1.选型时要注意对进线电抗器、出线电抗器、直流电抗器区分进线电抗器：a)进线电抗器安装于变频器同电网之间，主要作用是抑制来自电网的浪涌电压和浪涌电流，保护变频器，延长变频器使用寿命；b)抑制来自电网的 3,5 次谐波的干扰（如果频率高于 5 次需要选用变频器专用型输入滤波器）①、电网相间电压不平衡大于额定电压的 1.8%；②、阻抗极低的线路（动力变压器为变频器额定值的10 倍以上）。

c)在一条线上为减小电流而安装大量的变频器；d)使用功率因数校正电容，或者校正电源。

出线电抗器：a)出线电抗器安装于变频器的电源输出线同电机之间，用来钝化变频器输出电压的陡度，减小逆变器中的功率元件的扰动和冲击，且在负载合闸的瞬间能够有效的抑制回路涌流，保护回路中的变频器装置及其他元件免受电流冲击。

直流电抗器：..a)直流电抗器又称平流电抗器，主要用于变频器的直流侧，在通用变频器上有较多应用。
